Οδηγός ταχείας αναφοράς XiIIIPlus/RXi
Χρησιμοποιήστε αυτόν τον οδηγό για να χειρίζεστε τον εκτυπωτή σας σε καθημερινή βάση. Για πιο λεπτομερείς πληροφορίες, ανατρέξτε στον Οδηγό χρήστη.
Εικόνα 1 • Εξωτερικό εκτυπωτή
Μπροστά
1
2
Πίσω
3
4
Πίνακας ελέγχου
1
Πόρτα μέσων
2
Διακόπτης λειτουργίας (O = Ανε νεργός, I = Ενεργός)
3
Υποδοχή παροχής εναλλασσόμενου ρεύματος
4
© 2006 ZIH Corp. Όλα τα ονόματα και οι αριθμοί προϊόντων είναι εμπορικά σήματα της Zebra και το Zebra και το λογότυπο Zebra είναι εμπορικά σήματα κατατεθέντα της ZIH Corp. Με επιφύλαξη παντός δικαιώματος.
14024L-171 Αναθ. Α
13/7/2006

Πίνακας ελέγχου

2
Πίνακας ελέγχου
Ο πίνακας ελέγχου (Εικόνα 2) υποδεικνύει την κατάσταση λειτουργίας του εκτυπωτής και ελέγχει τη βασική λειτουργία του εκτυπωτής.
Εικόνα 2 • Πίνακας ελέγχου
1
2
3
4 5
6
LCD Εμφανίζει τη λειτουργική
1
κατάσταση του εκτυπωτή.
Λυχνία λειτουργίας Αναμμένη όταν ο εκτυπωτής είναι
2
ενεργοποιημένος.
Λυχνία σφάλματος Αναβοσβήνει όταν ο εκτυπωτής
3
απαιτεί προσοχή.
Λυχνία PAUSE Αναμμένη όταν ο εκτυπωτής έχει
4
διακοπεί προσωρινά.
Κουμπί PAUS E Ξεκινάει ή διακόπτει τη
5
λειτουργία του εκτυπωτή όταν το πιέζετε.
Λυχνία δεδομένων Αναβοσβήνει γρήγορα όταν ο
6
εκτυπωτής λαμβάνει δεδομένα.
14024L-171 Αναθ. ΑΟδηγός ταχείας αναφοράς XiIIIPlus/RXi 13/7/2006

Εξαρτήματα εκτυπωτή

Η Εικόνα 3 απεικονίζει τα εξαρτήματα που βρίσκονται στο εσωτερικό του χώρου μέσων του εκτυπωτή σας. Ανάλογα με τις εγκατεστημένες επιλογές, η εμφάνιση του εκτυπωτή σας ίσως να διαφέρει λίγο από αυτήν του εκτυπωτή στην εικόνα.
Εικόνα 3 • Εξαρτήματα εκτυπωτή
4 5
Εξαρτήματα εκτυπωτή
6
7
3
3 2
1
Μοχλός ανοίγματος κεφαλής
1
εκτύπωσης Ράβδος
2
απόσπασης/σκισίματος Κύλινδρος τυμπάνου
3
Άξονας παραλαβής ταινίας
4
Άξονας τροφοδοσίας ταινίας
5
Ανάρτηση τροφοδοσίας
6
μέσων Οδηγός τροφοδοσίας μέσων
7
13/7/2006 Οδηγός ταχείας αναφοράς XiIIIPlus/RXi 14024L-171 Αναθ. Α
Φόρτωση μέσων
4

Φόρτωση μέσων

ΠροσοχήΌταν φορτώνετε μέσα ή ταινία, βγάλτε όλα τα κοσμήματα που μπορεί να
έρθουν σε επαφή με την κεφαλή του εκτυπωτή ή τα άλλα μέρη του εκτυπωτή.
Χρησιμοποιήστε τις οδηγίες στην παρούσα ενότητα για να φορτώσετε ρολό μέσου σε κατάσταση Tear-Off (απόσπαση) (Εικόνα 4). Για οδηγίες σχετικά με τη φόρτωση μέσων με ριπιδοειδείς πτυχές ή με τη φόρτωση σε διαφορετικές καταστάσεις εκτύπωσης, ανατρέξτε στον Οδηγό χρήστη.
Εικόνα 4 • Διαδρομή μέσων σε κατάσταση Tear-Off (απόσπαση)
Για να φορτώσετε ρολό μέσου σε κατάσταση Tear-Off (απόσπαση), ολοκληρώστε τα εξής βήματα:
1. Βγάλτε και πετάξτε οποιεσδήποτε απλές ετικέτες ή αυτοκόλλητες ετικέτες που είναι
βρόμικες ή που συγκρατούνται με κόλλες ή αυτοκόλλητη ταινία.
Απλές ετικέτες Αυτοκόλλητες ετικέτες
14024L-171 Αναθ. ΑΟδηγός ταχείας αναφοράς XiIIIPlus/RXi 13/7/2006
Φόρτωση μέσων
2. Ολισθήστε προς τα έξω και κατεβάστε τον οδηγό τροφοδοσίας μέσων.
3. Τοπο θ ε τ ήστε το ρολό μέσου στο στοιχείο ανάρτησης τροφοδοσίας μέσων. Ωθήστε το
ρολό όσο πιο πίσω γίνεται.
5
4. Σηκώστε τον οδηγό τροφοδοσίας μέσων και κατόπιν ολισθήστε τον προς τα μέσα έως
ότου αγγίζει το άκρο του ρολού.
5. Περιστρέψτε αριστερόστροφα το μοχλό ανοίγματος κεφαλής εκτύπωσης (1) για να
ανοίξετε τη διάταξη κεφαλής εκτύπωσης.
1
13/7/2006 Οδηγός ταχείας αναφοράς XiIIIPlus/RXi 14024L-171 Αναθ. Α
Φόρτωση μέσων
6
6. Χαλαρώστε τη βίδα αντίχειρα (δεν φαίνεται από αυτήν τη γωνία) που βρίσκεται στο κάτω
μέρος του εξωτερικού οδηγού μέσων (
1).
1
7. Ολισθήστε εντελώς προς τα έξω τον εξωτερικό οδηγό μέσων (1).
1
14024L-171 Αναθ. ΑΟδηγός ταχείας αναφοράς XiIIIPlus/RXi 13/7/2006
Φόρτωση μέσων
8. Αν ο εκτυπωτής σας περιλαμβάνει διάταξη κυλίνδρου ελέγχου τεντώματος (1), περάστε
το μέσο κάτω από τον κύλινδρο της διάταξης κυλίνδρου ελέγχου τεντώματος. Για όλους τους εκτυπωτές, περάστε το μέσο κάτω από τον κύλινδρο οδηγού μέσων (2) και κατόπιν κάτω από τον άνω αισθητήρα μέσων (3).
ΣημαντικόΒεβαιωθείτε ότι περάσατε το μέσο κάτω από αυτά τα εξαρτήματα. Αν
περάσετε το μέσο πάνω από αυτά, το μέσο εμποδίζει τον αισθητήρα ταινίας και προκαλεί λανθασμένα σφάλμα
RIBBON OUT.
3
2
1
7
9. Ωθήστε το μέσο προς τα μπροστά έως ότου περάσει κάτω από τη διάταξη κεφαλής
εκτύπωσης (1), κάτω από την πλάκα συγκράτησης (2) και κατόπιν πάνω από τον κύλινδρο τυμπάνου (3).
1
2
3
13/7/2006 Οδηγός ταχείας αναφοράς XiIIIPlus/RXi 14024L-171 Αναθ. Α
Φόρτωση μέσων
8
10. Ευθυγραμμίστε το μέσο με τον εσωτερικό οδηγό μέσων (1). Ολισθήστε μέσα τον
εξωτερικό οδηγό μέσων (
2) έως ότου μόλις να αγγίζει το άκρο του μέσου.
1
2
11. Σφίξτε τη βίδα αντίχειρα (δεν φαίνεται από αυτήν τη γωνία) που βρίσκεται στο κάτω
μέρος του εξωτερικού οδηγού μέσων (
1).
1
14024L-171 Αναθ. ΑΟδηγός ταχείας αναφοράς XiIIIPlus/RXi 13/7/2006
Φόρτωση ταινίας
12. Πιέστε προς τα κάτω τη διάταξη κεφαλής εκτύπωσης (1) και κατόπιν περιστρέψτε
δεξιόστροφα το μοχλό ανοίγματος κεφαλής εκτύπωσης έως ότου ασφαλίσει στη θέση του
2).
(
12
9

Φόρτωση ταινίας

ΠροσοχήΌταν φορτώνετε μέσα ή ταινία, βγάλτε όλα τα κοσμήματα που μπορεί να
έρθουν σε επαφή με την κεφαλή του εκτυπωτή ή τα άλλα μέρη του εκτυπωτή.
Χρησιμοποιήστε τις οδηγίες σε αυτήν την ενότητα για να φορτώσετε ταινία για χρήση με ετικέτες θερμικής μεταφοράς. Για ετικέτες άμεσης θερμότητας, μη φορτώνετε ταινία στον εκτυπωτής. Η διαδρομή της ταινίας είναι λίγο διαφορετική για εκτυπωτές με κυλίνδρους ελέγχου τεντώματος ταινιών (Εικόνα 5).
ΣημαντικόΝα χρησιμοποιείτε ταινία που είναι πλατύτερη από το μέσο για να
προστατεύεται η κεφαλή εκτύπωσης από φθορά. Η ταινία πρέπει να είναι επικαλυμμένη από την εξωτερική πλευρά (ανατρέξτε στον Οδηγό χρήστη για περισσότερες πληροφορίες).
Χωρίς κύλινδρο ελέγχου τεντώματος
ταινίας
Εικόνα 5 • Διαδρομή ταινίας
Με κύλινδρο ελέγχου τεντώματος ταινίας
13/7/2006 Οδηγός ταχείας αναφοράς XiIIIPlus/RXi 14024L-171 Αναθ. Α
Φόρτωση ταινίας
10

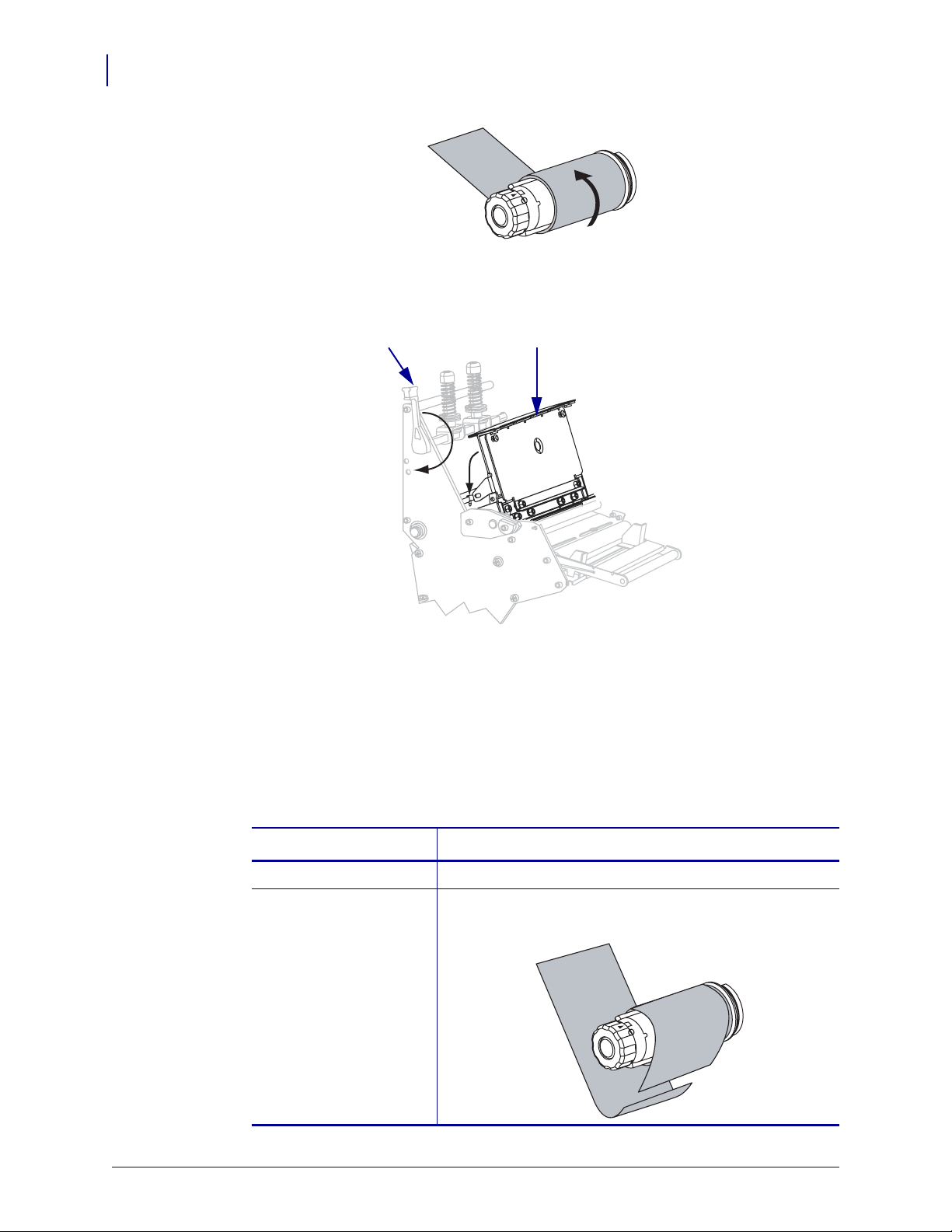

Για να φορτώσετε την ταινία, ολοκληρώστε τα εξής βήματα:
1. Ευθυγραμμίστε το βέλος (1) στο διακόπτη άξονα παραλαβής ταινίας με την εγκοπή (2)
στον άξονα παραλαβής ταινίας.
12
2. Ευθυγραμμίστε τα τμήματα του άξονα τροφοδοσίας ταινίας.
3. Προσανατολίστε την ταινία με το ελεύθερο άκρο να ξετυλίγεται δεξιόστροφα.
4. Τοπο θ ε τ ήστε το ρολό ταινίας στον άξονα τροφοδοσίας ταινίας. Ωθήστε το ρολό όσο πιο
πίσω γίνεται.
14024L-171 Αναθ. ΑΟδηγός ταχείας αναφοράς XiIIIPlus/RXi 13/7/2006
Φόρτωση ταινίας
5. Ο οδηγός ταινίας καθιστά τη φόρτωση και την εκφόρτωση της ταινίας πιο εύκολες. Έχει
το ρολό ταινίας που διαθέτετε χαρτί ή κάτι παρόμοιο προσδεμένο στο άκρο για να λειτουργεί ως οδηγός ταινίας;
Αν... Τότ ε ...
Ναι Συνεχίστε με το επόμενο βήμα.
Όχι
a. Σκίστε από το ρολό μια λωρίδα μέσου (ετικέτες και επένδυση) με μήκος
περίπου 150 έως 305 χιλιοστά (6 έως 12 ίντσες).
b. Βγάλτε μια ετικέτα από τη λωρίδα μέσου. c. Χρησιμοποιήστε την ετικέτα αυτή (1) για να προσδέσετε το άκρο της
ταινίας (
2) με τη λωρίδα μέσου (3). Η λωρίδα μέσου λειτουργεί ως οδηγός.
23 1
11
6. Περιστρέψτε αριστερόστροφα το μοχλό ανοίγματος κεφαλής εκτύπωσης για να ανοίξετε
τη διάταξη κεφαλής εκτύπωσης.
13/7/2006 Οδηγός ταχείας αναφοράς XiIIIPlus/RXi 14024L-171 Αναθ. Α
Φόρτωση ταινίας
12
7. Διαθέτει ο εκτυπωτής σας διάταξη κυλίνδρου ελέγχου τεντώματος ταινίας; (Βλ. Εικόνα 5
στη σελίδα 9 για την τοποθεσία του κυλίνδρου ελέγχου τεντώματος ταινίας).
Αν... Τότ ε ...
Όχι Περάστε την ταινία πάνω από τη διάταξη κυλίνδρου ελέγχου τεντώματος
μέσων (
1) και κάτω από τον κύλινδρο οδηγού ταινίας (2).
Ναι
2
a. Περάστε την ταινία μέσα από τον κύλινδρο ελέγχου τεντώματος
1
ταινίας. Η ταινία πρέπει να περάσει κάτω από τον άνω κύλινδρο ( και κατόπιν πάνω από τον χαμηλότερο κύλινδρο (
b. Περάστε την ταινία κάτω από τον κύλινδρο οδηγού ταινίας (3).
2).
3
2
1
1)
14024L-171 Αναθ. ΑΟδηγός ταχείας αναφοράς XiIIIPlus/RXi 13/7/2006
Φόρτωση ταινίας
8. Ωθήστε τον οδηγό ταινίας προς τα μπροστά έως ότου περάσει κάτω από τη διάταξη
κεφαλής εκτύπωσης (1), πάνω από την πλάκα συγκράτησης (2) και κατόπιν πάνω από τον κύλινδρο τυμπάνου (3).
1
2
13
3
9. Φέρτε τον οδηγό ταινίας πάνω από το άνω κύλινδρο ταινίας (1) και κατόπιν προς τον
άξονα παραλαβής ταινίας (
2).
21
10. Περιτυλίξτε αριστερόστροφα τον οδηγό ταινίας και την προσδεμένη ταινία γύρω από τον
άξονα παραλαβής ταινίας.
11. Περιστρέψτε αριστερόστροφα τον άξονα αρκετές φορές για να περιτυλίξετε την ταινία
και να τεντώσετε την ταινία εάν απαιτείται.
13/7/2006 Οδηγός ταχείας αναφοράς XiIIIPlus/RXi 14024L-171 Αναθ. Α
Φόρτωση ταινίας
14
12. Πιέστε προς τα κάτω τη διάταξη κεφαλής εκτύπωσης (1) και κατόπιν περιστρέψτε
δεξιόστροφα το μοχλό ανοίγματος κεφαλής εκτύπωσης έως ότου ασφαλίσει στη θέση του
2).
(
12

Αφαίρεση χρησιμοποιημένης ταινίας

Αφαιρέστε τη χρησιμοποιημένη ταινία από τον άξονα παραλαβής ταινίας κάθε φορά που αλλάζετε το ρολό ταινίας.
Για να αφαιρέσετε τη χρησιμοποιημένη ταινία, ολοκληρώστε τα εξής βήματα:
1. Τέλε ι ω σε η ταινία;
Αν η ταινία... Τότ ε ...
Τελείωσε Συνεχίστε με το επόμενο βήμα.
Δεν τελείωσε Κόψτε ή σπάστε την ταινία πριν από τον άξονα παραλαβής
ταινίας.
14024L-171 Αναθ. ΑΟδηγός ταχείας αναφοράς XiIIIPlus/RXi 13/7/2006
Φόρτωση ταινίας
2. Ενώ κρατάτε τον άξονα παραλαβής ταινίας, γυρίστε δεξιόστροφα το χειριστήριο
απελευθέρωσης ταινίας έως ότου σταματήσει.
Οι ράβδοι απελευθέρωσης ταινίας περιστρέφονται προς τα κάτω και έτσι ο άξονας συγκρατεί πιο χαλαρά τη χρησιμοποιημένη ταινία.
3. Ολισθήστε τη χρησιμοποιημένη ταινία με τρόπο ώστε να αποχωριστεί από τον άξονα
παραλαβής ταινίας και πετάξτε τη.
15
