XiIIIPlus/RXi Kiirviitejuhis
Kasutage käesolevat juhendit igapäevases töös printeriga. Üksikasjalikumaks
informatsiooniks tutvuge Kasutusjuhendiga.
Väline vaade
Joonis 1 • Välisilme Printer
1
Esikülg
2
Tagakülg
3
4
Juhtpaneel
1
Andmekandja luuk
2
Toite lüliti (O = Väljas I = Sees)
3
Vahelduvvoolu toitepistmik
4
© 2006 ZIH Corp.Kõik toodete nimed ning numbrid on Zebra
kaubamärgid ning Zebra ja Zebra logo on ZIH Corp.
registreeritud kaubamärgid. Kõik õigused kaitstud.
14024L-311 Rev. A
13.07.2006
Juhtpaneel
2
Juhtpaneel
Juhtpaneel (Joonis 2) näitab printeri töösolekut ning kontrollib põhiprinteri tegevust.

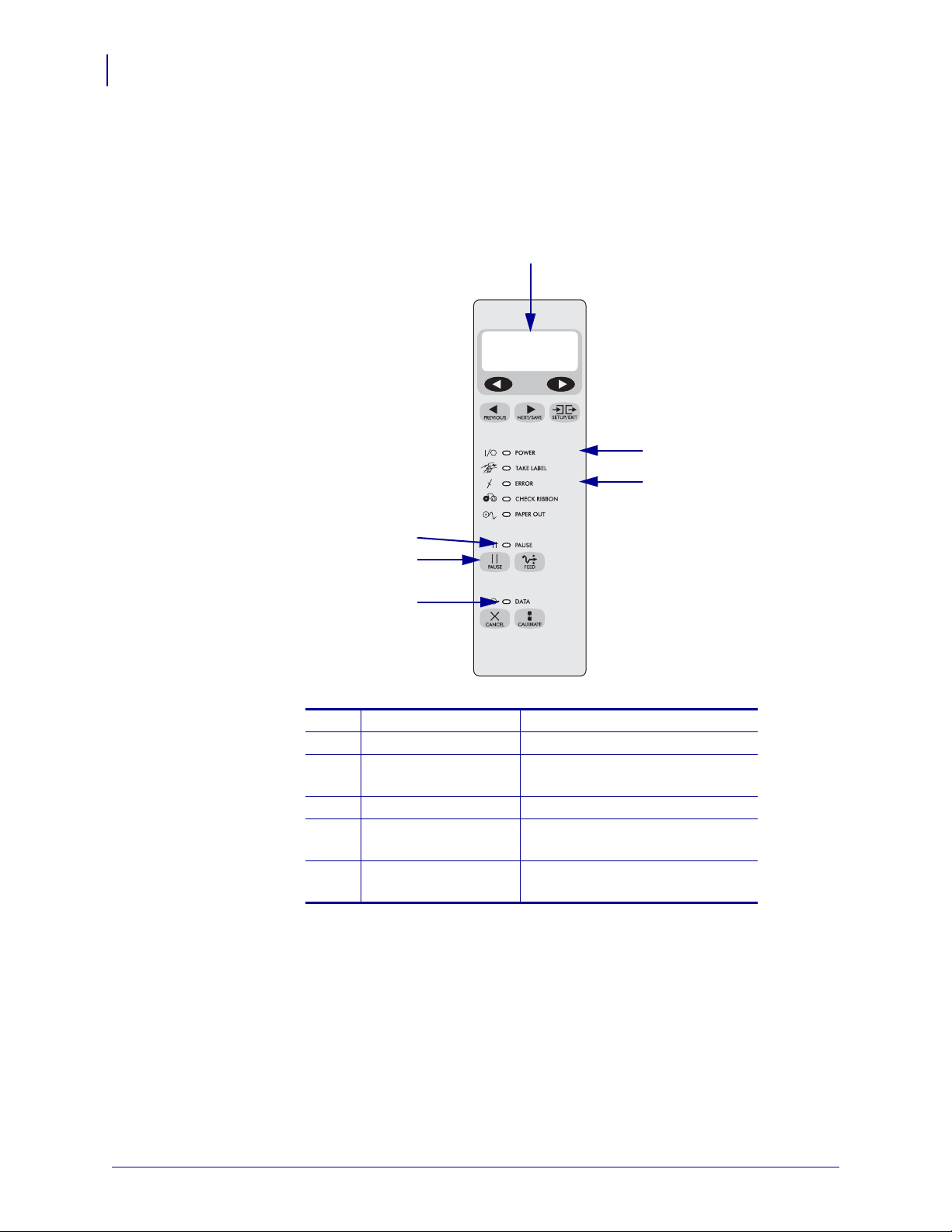

Joonis 2 • Juhtpaneel
1
2
3
4
5
6
Vedelkristallnäidik Näitab printeri töösolekut.
1
Toite tuli Sees, kui printer on sisse lülitatud.
2
Tõrke tuli Vilgub, kui printer tähelepanu
3
vajab.
PAUSE (Paus) tuli Sees printeri töö katkestamisel.
4
PAUSE nupp Vajutamisel käivitab või lõpetab
5
printer'i töö.
Andme tuli Vilgub kiiresti, kui printer võtab
6
andmeid vastu.
14024L-311 Rev. A XiIIIPlus/RXi Kiirviitejuhis 13.07.2006
Printeri osad
Joonis 3 tutvustab printeri andmekandja kambris asuvaid osasid. Sõltuvalt paigaldatud
valikutest võib teie printer veidi teisiti välja näha.
Joonis 3 • Printeri osad
4 5
Printeri osad
6
7
3
3
2
1
Trükipea-ava hoob
1
Koori maha/Rebi ära kang
2
Paberitoe kummirull
3
Lindi pealevõtu võll
4
Lindi varustusvõll
5
Andmekandja varustushoidik
6
Andmekandja varustusjuhik
7
13.07.2006 XiIIIPlus/RXi Kiirviitejuhis 14024L-311 Rev. A
Andmekandja laadimine
4
Andmekandja laadimine
Hoiatus • Paberi või lindi laadimisel eemaldage kõik ehted, mis võiksid trükipea või teiste
printeriosadega kokku puutuda.
Järgige andmekandja rulli laadimiseks Tear-Off režiimis („Rebi ära”) käesolevas osas toodud
juhiseid (Joonis 4). Lõõtsvolditud andmekandja või teistes trükirežiimides laadimiseks,
tutvuge Kasutusjuhendiga.
Joonis 4 • Tear-Off andmekandja režiim
Täitke järgnevad sammud andmekandja rulli laadimiseks Tear-Off režiimis:
1. Eemaldage ja kõrvaldage kõik lipikud või sildid, mis on kas mustad või liimitud või
teibitud.
Lipikute varu Sildid
14024L-311 Rev. A XiIIIPlus/RXi Kiirviitejuhis 13.07.2006
Andmekandja laadimine

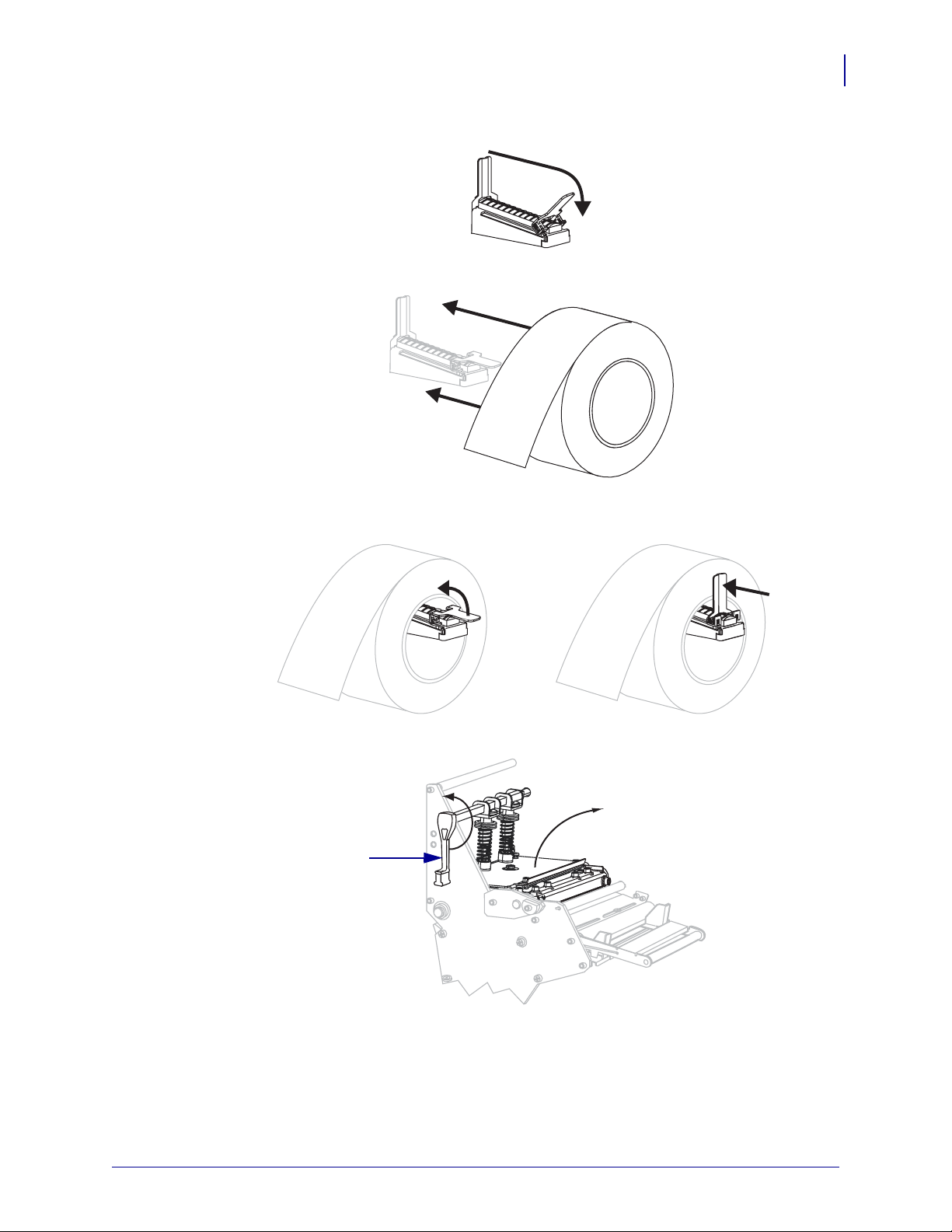

2. Libistage andmekandja varustusjuhik välja ning klõpsake alla.
3. Asetage andmekandjarull andmekandja hoidikule. Suruge rull nii kaugele kui võimalik.
4. Klõpsake andmekandja varustusjuhik üles ning libistage seda niikaua, kuni see puudutab
rulli serva.
5
5. Avage trükipea sõlm, keerates trükipeaava hooba (1) vastupäeva.
1
13.07.2006 XiIIIPlus/RXi Kiirviitejuhis 14024L-311 Rev. A
