XiIIIPlus/RXi Kratka navodila
S temi navodili si lahko pomagate pri vsakodnevni uporabi tiskalnika. Podrobnejša navodila
poiščite v Uporabniškem priročniku.
Zunanjost
Slika 1 • Zunanjost tiskalnika
Spredaj
1
2
Zadaj
3
4
Nadzorna plošča
1
Vrata za medije
2
Stikalo za vklop/izklop (O = Izklop, I = Vklop)
3
Vtičnica za napajalni kabel
4
© 2006 ZIH Corp. Vsa imena izdelkov in številke so Zebra
blagovne znamke, Zebra in logotip Zebra pa so registrirane
blagovne znamke v lasti podjetja ZIH Corp. Vse pravice pridržane.
14024L-301 Razl. A
13.7.2006
Nadzorna plošča
2
Nadzorna plošča
Nadzorna plošča (Slika 2) prikazuje stanje delovanja tiskalnika in pomaga nadzirati osnovno
delovanje tiskalnika.
Slika 2 • Nadzorna plošča
1
2
3
4
5
6
LCD Prikazuje stanje delovanja
1
tiskalnika.
Lučka Power Lučka sveti, ko je tiskalnik
2
vklopljen.
Lučka Error Lučka utripa, ko je nekaj narobe s
3
tiskalnikom.
Lučka PAUSE Lučka sveti, ko je tiskalnik
4
začasno zaustavljen.
Gumb PAUSE Z njim zaženemo ali zaustavimo
5
delovanje tiskalnika.
Lučka Data Lučka hitro utripa, ko tiskalnik
6
prejema podatke.
14024L-301 Razl. A XiIIIPlus/RXi Kratka navodila 13.7.2006
Komponente tiskalnika
Slika 3 prikazuje komponente v prostoru za medije tiskalnika. Notranjost vašega tiskalnika se
lahko nekoliko razlikuje, ker je odvisna od nameščenih možnosti.
Slika 3 • Komponente tiskalnika
4 5
Komponente tiskalnika
6
7
3
3
2
1
Vzvod za odpiranje tiskalne
1
glave
Rob za odlepljenje/odtrganje
2
Valj tiskalne plošče
3
Valj za prevzem traku
4
Vreteno z zalogo traku
5
Stojalo za medije
6
Vodilo za vstavljanje medijev
7
13.7.2006 XiIIIPlus/RXi Kratka navodila 14024L-301 Razl. A
Nalaganje medijev
4
Nalaganje medijev
Pozor • Ko vlagate medije ali trak, odložite ves nakit, ki bi lahko prišel v stik s tiskalno glavo
ali drugimi deli tiskalnika.
Po navodilih v tem razdelku naložite zvitke medijev v načinu s trganjem (Slika 4). Navodila za
nalaganje neskončnih medijev ali za nalaganje v drugih načinih tiskanja poiščite v
Uporabniškem priročniku.
Slika 4 • Pot medija v načinu s trganjem
V načinu s trganjem naložite zvitke medijev tako:
1. Odstranite morebitne umazane lističe ali nalepke, ki so prilepljene z lepilom ali lepilnim
trakom.
Lističi Nalepke
14024L-301 Razl. A XiIIIPlus/RXi Kratka navodila 13.7.2006
Nalaganje medijev
2. Izvlecite vodilo za vstavljanje medijev in ga potisnite navzdol.
3. Zvitek medijev postavite na stojalo za medije. Potisnite ga tako daleč, kolikor je mogoče.
4. Vodilo za vstavljanje medijev potisnite navzgor in tako daleč, da se dotakne roba zvitka.
5
5. Zavrtite vzvod za odpiranje tiskalne glave (1) v nasprotni smeri urnega kazalca in odprite
tiskalno glavo.
1
13.7.2006 XiIIIPlus/RXi Kratka navodila 14024L-301 Razl. A
Nalaganje medijev
6
6. Sprostite vijak (ni viden iz tega kota), ki je na spodnjem delu zunanjega vodila za medije
1).
(
1
7. Do konca izvlecite zunanje vodilo za medije (1).
1
14024L-301 Razl. A XiIIIPlus/RXi Kratka navodila 13.7.2006
Nalaganje medijev
8. Če ima vaš tiskalnik kompenzacijski valj za medije (1), speljite medij pod njim. Pri vseh
tiskalnikih speljite medij pod valjem vodila (2) in nato pod zgornjim senzorjem
medijev (3).
Pomembno • Prepričajte se, ali ste speljali medij pod omenjenimi komponentami. Če ga
namreč speljete prek njih, medij ovira senzor traku in povzroči napako
3
2
RIBBON OUT.
1
7
9. Potisnite medij naprej, da bo potekal pod tiskalno glavo (1), pod trgalno ploščo (2) in nad
valjem tiskalne plošče (3).
1
2
3
13.7.2006 XiIIIPlus/RXi Kratka navodila 14024L-301 Razl. A
Nalaganje medijev
8
10. Poravnajte medij z notranjim vodilom medija (1). Vstavite zunanje vodilo za medije (2)
tako daleč, da se dotakne roba medija.
1
2
11. Privijte vijak (ni viden iz tega kota), ki je na spodnjem delu zunanjega vodila za medije
1).
(
1
14024L-301 Razl. A XiIIIPlus/RXi Kratka navodila 13.7.2006
12. Potisnite tiskalno glavo navzdol (1) in vrtite vzvod za odpiranje tiskalne glave v smeri
urnega kazalca, dokler se ne zaskoči (
Nalaganje traku
2).
Nalaganje traku
12
9
Pozor • Ko vlagate medije ali trak, odložite ves nakit, ki bi lahko prišel v stik s tiskalno glavo
ali drugimi deli tiskalnika.
Po navodilih v tem razdelku naložite trak, ki ga želite uporabljati v načinu termalnega prenosa
nalepk. Pri neposrednih termalnih nalepkah ne naložite traku v tiskalnik. Pot traku je v
tiskalnikih s kompenzacijskimi valji nekoliko drugačna (Slika 5).
Pomembno • Uporabljajte trak, ki je širši od medijev, da zaščitite tiskalno glavo pred
obrabo. Trak mora biti premazan na zunanji strani (dodatne informacije poiščite v
Uporabniškem priročniku).
Slika 5 • Pot traku
Brez kompenzacijskega valja za trak S kompenzacijskim valjem za trak
13.7.2006 XiIIIPlus/RXi Kratka navodila 14024L-301 Razl. A
Nalaganje traku
10

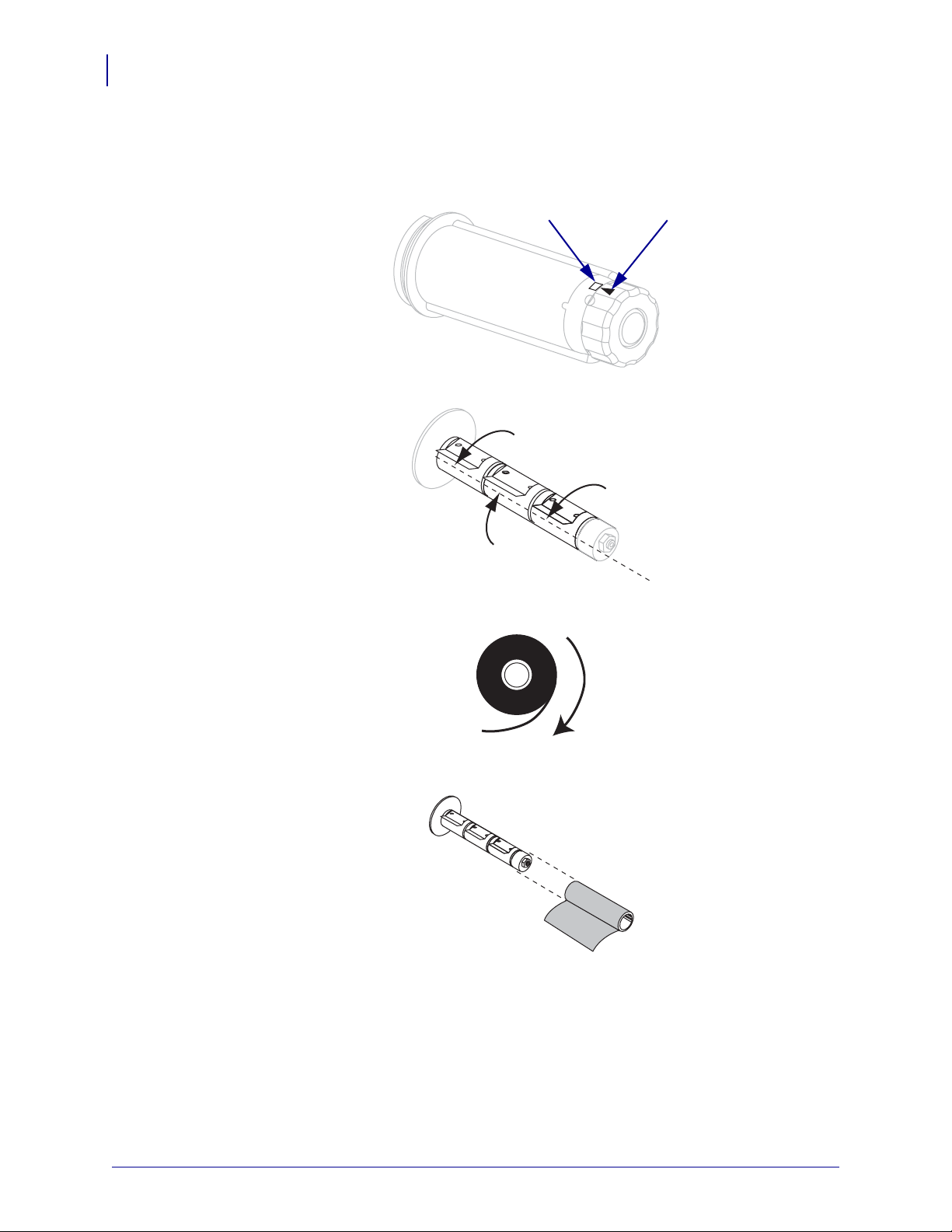

Trak naložite tako:
1. Poravnajte puščico (1) na gumbu valja za prevzem traku z zarezo (2) v valju za prevzem
traku.
12
2. Poravnajte segmente vretena z zalogo traku.
3. Trak obrnite tako, da se prosti konec odvija v smeri urnega kazalca.
4. Zvitek traku postavite na vreteno z zalogo traku. Potisnite ga tako daleč, kolikor je
mogoče.
14024L-301 Razl. A XiIIIPlus/RXi Kratka navodila 13.7.2006
Nalaganje traku
5. Prirezan začetek traku vam lahko olajša nalaganje in odstranjevanje. Ali ima vaš zvitek
traku na koncu manjši papir ali kaj drugega, kar služi kot prirezan začetek traku?
Če... Potem...
Da Nadaljujte pri naslednjem koraku.
Ne
a. Odtrgajte z zvitka košček medija (nalepk in podloge) v dolžini približno
150 do 305 mm (6 do 12 palcev).
b. Odlepite nalepko z medija.
c. Z nalepko (1) pritrdite konec traku (2) na trak medija (3). Trak medija
deluje kot prirezan začetek traku.
23 1
6. Zavrtite vzvod za odpiranje tiskalne glave v nasprotni smeri urnega kazalca in odprite
tiskalno glavo.
11
13.7.2006 XiIIIPlus/RXi Kratka navodila 14024L-301 Razl. A
Nalaganje traku
12
7. Ali ima vaš tiskalnik kompenzacijski valj traku? (Če ne veste, kje je kompenzacijski valj
traku, glejte Slika 5 na strani 9.)
Če... Potem...
Ne Speljite trak nad kompenzacijskim valjem (1) in pod valjem vodila (2).
Da
2
a. Speljite trak skozi kompenzacijski valj. Trak mora potekati pod
zgornjim valjem (
b. Speljite trak pod valjem vodila (3).
1) in nad spodnjim valjem (2).
1
3
2
1
14024L-301 Razl. A XiIIIPlus/RXi Kratka navodila 13.7.2006
Nalaganje traku
8. Potisnite začetek traku naprej, da bo potekal pod tiskalno glavo (1), pod trgalno ploščo (2)
in nad valjem tiskalne plošče (3).
1
2
3
13
9. Speljite začetek traku nad zgornjim valjem (1) in proti valju za prevzem traku (2).
21
10. Začetek traku in prtrjeni trak navijte v nasprotni smeri urnega kazalca okoli valja za
prevzem traku.
13.7.2006 XiIIIPlus/RXi Kratka navodila 14024L-301 Razl. A
Nalaganje traku
14
11. Ve čkrat zavrtite valj v nasprotni smeri urnega kazalca, da trak trdno navijete (ne sme biti
ohlapen).
12. Potisnite tiskalno glavo navzdol (1) in vrtite vzvod za odpiranje tiskalne glave v smeri
urnega kazalca, dokler se ne zaskoči (
2).
12
Odstranjevanje rabljenega traku
Vsakič ko zamenjate zvitek traku, odstranite rabljeni trak z valja za prevzem traku.
Rabljen trak odstranite tako:
1. Ali je zmanjkalo traku?
Če (je) traku ... Potem
zmanjkalo Nadaljujte pri naslednjem koraku.
ni zmanjkalo Odrežite ali odtrgajte trak pred valjem za prevzem traku.
14024L-301 Razl. A XiIIIPlus/RXi Kratka navodila 13.7.2006
Nalaganje traku
2. Medtem ko držite valj za prevzem traku, obračajte gumb za sprostitev valja v smeri urnega
kazalca, dokler se ne ustavi.
Ročice za sproščanje traku sprostijo porabljeni trak na valju.
3. Povlecite rabljeni trak z valja za prevzem traku in ga zavrzite.
15
