XiIIIPlus/RXi Kurzanleitung
Verwenden Sie diese Anleitung, um Ihren Drucker im alltäglichen Gebrauch zu bedienen.
Detailliertere Informationen finden Sie im Benutzerhandbuch.
Außenansicht
Abbildung 1 • Außenansicht des Druckers
1
Vorderseite
2
Rückseite
3
4
Bedienfeld
1
Medienklappe
2
Netzschalter (O = Aus, I = Ein)
3
Anschluss für Netzkabel
4
© 2006 ZIH Corp. Alle Produktnamen und -nummern sind Zebra-Marken, und
Zebra sowie das Zebra-Logo sind eingetragene Marken von ZIH Corp.
Alle Rechte vorbehalten.
14024L-031 Rev. A
13.07.2006
Bedienfeld
2
Bedienfeld
Das Bedienfeld (Abbildung 2) zeigt den Betriebsstatus des Druckers an und ermöglicht die
Steuerung der grundlegenden Druckerfunktionen.
Abbildung 2 • Bedienfeld
1
2
3
4
5
6
LCD-Anzeige Zeigt den Betriebsstatus des Druckers an.
1
Power-Leuchte
2
Leuchtet, wenn der Drucker eingeschaltet ist.
(Netzanzeige)
Fehler-Leuchte Blinkt, wenn beim Drucker ein Fehler auftritt.
3
PAUSE-Leuchte Leuchtet, wenn der Drucker inaktiv ist.
4
PAUSE-Taste Wenn diese Taste gedrückt wird, wird der
5
Druckerbetrieb gestartet bzw. gestoppt.
Daten-Leuchte Blinkt schnell, wenn der Drucker Daten
6
empfängt.
14024L-031 Rev. A XiIIIPlus/RXi Kurzanleitung 13.07.2006
Druckerkomponenten
Abbildung 3 zeigt die Komponenten innerhalb des Medienfachs Ihres Druckers. Ihr Drucker
sieht abhängig von den eingebauten Komponenten möglicherweise etwas anders aus.
Abbildung 3 • Druckerkomponenten
4 5
Druckerkomponenten
6
7
3
3
2
1
Hebel zum Öffnen des
1
Druckkopfes
Abzieh-/Abrissleiste
2
Auflagewalze
3
Farbband-Aufwickelspule
4
Farbbandvorratsspule
5
Halterung für die
6
Medienzufuhr
Führung für die
7
Medienzufuhr
13.07.2006 XiIIIPlus/RXi Kurzanleitung 14024L-031 Rev. A
Einlegen von Medien
4
Einlegen von Medien
Achtung • Legen Sie beim Einlegen der Medien oder des Farbbands sämtlichen Schmuck
ab, der mit dem Druckkopf oder sonstigen Druckerteilen in Kontakt kommen könnte.
Verwenden Sie die Anweisungen in diesem Abschnitt, um Rollenmedien im Abrissmodus
einzulegen (Abbildung 4). Anweisungen zum Einlegen von gefalteten Medien oder zum
Einlegen in verschiedenen Druckmodi finden Sie im Benutzerhandbuch.
Abbildung 4 • Abrissmodus – Medienführung
Um im Abrissmodus Rollenmedien einzulegen, führen Sie die folgenden
Schritte durch:
1. Entfernen Sie alle Anhänger oder Etiketten, die Verschmutzungen aufweisen oder mithilfe
von Klebstoffen oder Klebeband befestigt wurden.
Anhänger Etiketten
14024L-031 Rev. A XiIIIPlus/RXi Kurzanleitung 13.07.2006
Einlegen von Medien
2. Ziehen Sie die Medienzufuhr heraus, und klappen Sie sie nach unten.
3. Positionieren Sie die Druckmedienrolle auf der Halterung für die Medienzufuhr. Drücken
Sie die Rolle so weit wie möglich nach hinten.
5
4. Klappen Sie die Führung für die Medienzufuhr nach oben, und schieben Sie sie dann so
weit ein, dass der äußere Rand der Medienrolle leicht berührt wird.
5. Öffnen Sie die Druckkopfeinheit, indem Sie den Hebel zum Öffnen des Druckkopfes (1)
gegen den Uhrzeigersinn drehen.
1
13.07.2006 XiIIIPlus/RXi Kurzanleitung 14024L-031 Rev. A
Einlegen von Medien
6
6. Lösen Sie die Rändelschraube (von diesem Blickwinkel aus nicht zu sehen) auf der
Unterseite der äußeren Medienrandführung (
1).
1
7. Ziehen Sie die äußere Medienrandführung (1) vollständig heraus.
1
14024L-031 Rev. A XiIIIPlus/RXi Kurzanleitung 13.07.2006
Einlegen von Medien
8. Wenn der Drucker über eine Tänzereinheit (1) verfügt, führen Sie das Medium unter der
dazugehörigen Walze hindurch. Bei allen Druckern führen Sie das Medium unter der
Medienführungswalze (2) und dann dem oberen Mediensensor (3) hindurch.
Wichtig • Es ist wichtig, dass Sie das Medium unter diesen Komponenten durchführen.
Wenn das Medium darüber geführt wird, wird der Farbbandsensor durch das Medium
behindert und Sie erhalten fälschlicherweise die Fehlermeldung
3
KEIN FARBBAND.
2
1
7
9. Führen Sie die Medien unter die Druckkopfeinheit (1), unter die Klemmplatte (2) und
dann über die Auflagewalze (3).
1
2
3
13.07.2006 XiIIIPlus/RXi Kurzanleitung 14024L-031 Rev. A
Einlegen von Medien
8
10. Richten Sie die Medien an der inneren Medienrandführung (1) aus. Schieben Sie die
äußere Medienrandführung (
2) ein, bis sie den äußeren Rand der Medien berührt.
1
2
11. Ziehen Sie die Rändelschraube (von diesem Blickwinkel nicht zu sehen) auf der
Unterseite der äußeren Medienrandführung (
1) fest.
1
14024L-031 Rev. A XiIIIPlus/RXi Kurzanleitung 13.07.2006

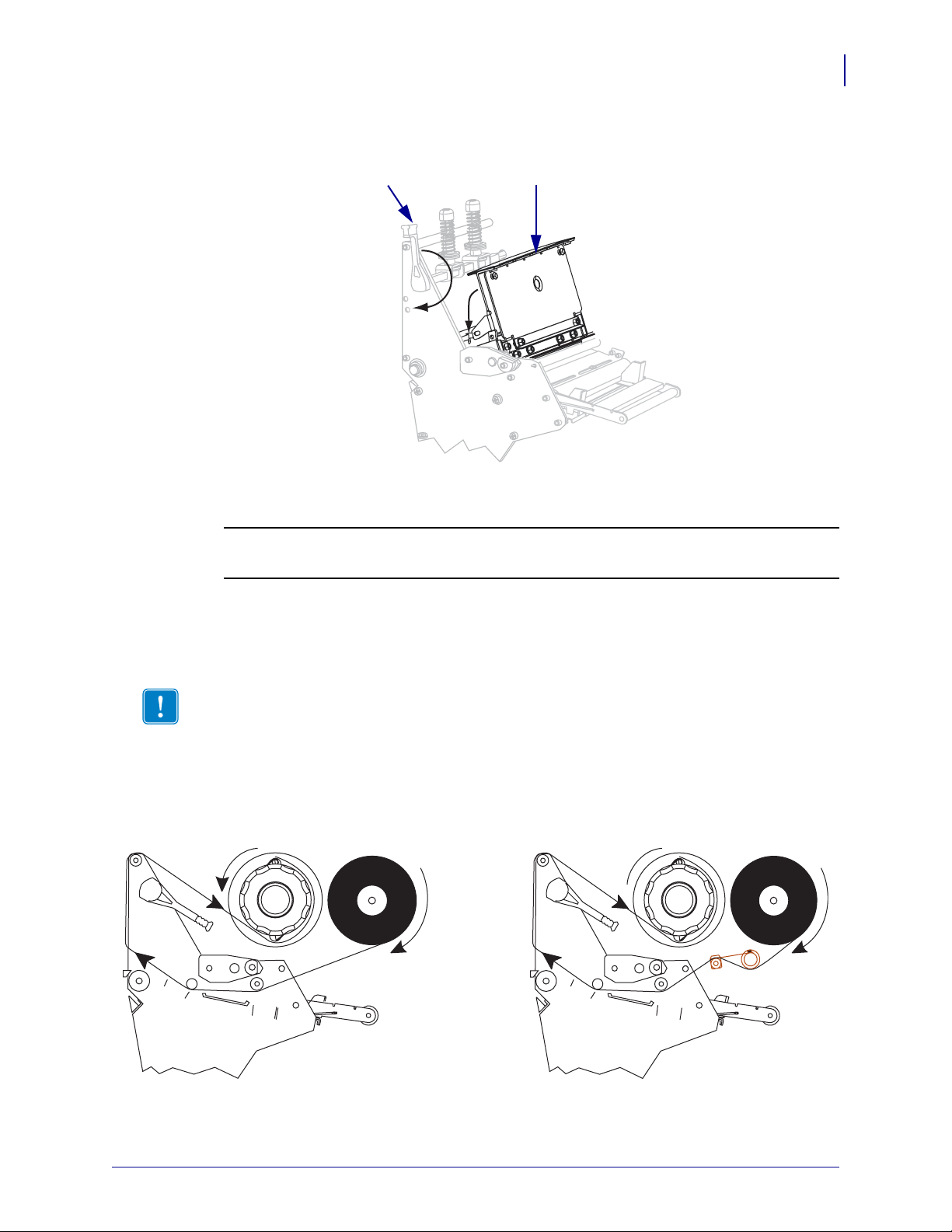

12. Drücken Sie die Druckkopfeinheit (1) nach unten, und drehen Sie dann den Hebel zum
Öffnen des Druckkopfes im Uhrzeigersinn, bis er einrastet (
Einlegen des Farbbandes
Einlegen des Farbbandes
2).
12
9
Achtung • Legen Sie beim Einlegen der Medien oder des Farbbands sämtlichen Schmuck
ab, der mit dem Druckkopf oder sonstigen Druckerteilen in Kontakt kommen könnte.
Verwenden Sie die Anweisungen in diesem Abschnitt, um ein Farbband für ThermotransferEtiketten einzulegen. Legen Sie für direkte Thermo-Etiketten kein Farbband in den Drucker
ein. Bei Druckern mit Farbbandtänzern weicht der Farbbandpfad etwas ab (Abbildung 5).
Wichtig • Verwenden Sie Farbbänder, die breiter sind als das Medium, um den Druckkopf
vor unnötigem Verschleiß zu schützen. Das Farbband muss auf der Außenseite beschichtet
sein (weitere Informationen erhalten Sie im Benutzerhandbuch).
Abbildung 5 • Farbbandführung
Ohne Farbbandtänzer Mit Farbbandtänzer
13.07.2006 XiIIIPlus/RXi Kurzanleitung 14024L-031 Rev. A
Einlegen des Farbbandes
10
Führen Sie zum Einlegen des Farbbands die folgenden Schritte durch:
1. Richten Sie den Pfeil (1) am Knopf der Farbband-Aufwickelspule an der Aussparung (2)
der Farbband-Aufwickelspule aus.
12
2. Richten Sie die Elemente der Farbband-Vorratsspule aus.
3. Drehen Sie das Farbband, indem Sie das lose Ende im Uhrzeigersinn abrollen.
4. Setzen Sie die Farbbandrolle auf die Farbband-Vorratsspule. Drücken Sie die Rolle so
weit wie möglich nach hinten.
14024L-031 Rev. A XiIIIPlus/RXi Kurzanleitung 13.07.2006
Einlegen des Farbbandes
5. Ein Startstreifen am Farbband erleichtert das Einlegen und Herausnehmen. Befindet sich
am Anfang Ihres Farbbandes Papier oder ein anderes Material, das als Startstreifen dienen
kann?
Wenn ... Dann ...
Ja Fahren Sie nun mit dem nächsten Schritt fort.
Nein
a. Reißen Sie einen 150–305 mm (6–12 Zoll) langen Streifen des
Mediums (Etiketten und Trägermaterial) von der Rolle ab.
b. Ziehen Sie ein Etikett vom Streifen ab.
c. Verwenden Sie dieses Etikett (1), um das Ende des Bandes (2) mit dem
Medienstreifen (
3) zu verbinden. Der Medienstreifen dient dann als
Startstreifen.
23 1
11
6. Öffnen Sie die Druckkopfeinheit, indem Sie den Hebel zum Öffnen des Druckkopfes
gegen den Uhrzeigersinn drehen.
13.07.2006 XiIIIPlus/RXi Kurzanleitung 14024L-031 Rev. A
Einlegen des Farbbandes
12
7. Verfügt der Drucker über eine Farbband-Tänzereinheit? (In Abbildung 5 auf Seite 9 ist
ersichtlich, wo sich diese Tänzereinheit befindet.)
Wenn ... Dann ...
Nein Führen Sie das Farbband über die Medien-Tänzereinheit (1) und unter der
Farbbandführungswalze (
2) hindurch.
Ja
2
a. Führen Sie das Farbband durch den Farbbandtänzer. Das Farbband
muss unter der oberen Walze (
1
1) und dann über die untere Walze (2)
geführt werden.
b. Führen Sie das Farbband unter der Farbbandführungswalze (3) durch.
3
2
1
14024L-031 Rev. A XiIIIPlus/RXi Kurzanleitung 13.07.2006
Einlegen des Farbbandes
8. Führen Sie den Startstreifen unter die Druckkopfeinheit (1), über die Klemmplatte (2) und
dann über die Auflagewalze (3).
1
2
3
13
9. Führen Sie den Startstreifen über die obere Farbbandwalze (1) und dann zur Farbband-
Aufwickelspule (
2).
21
10. Wickeln Sie den Startstreifen und das damit verbundene Farbband gegen den
Uhrzeigersinn um die Farbband-Aufwickelspule.
13.07.2006 XiIIIPlus/RXi Kurzanleitung 14024L-031 Rev. A
Einlegen des Farbbandes
14
11. Drehen Sie die Spule ein paar Mal gegen den Uhrzeigersinn, um das Farbband
aufzuwickeln. Vergewissern Sie sich, dass das Farbband straff sitzt.
12. Drücken Sie die Druckkopfeinheit (1) nach unten, und drehen Sie dann den Hebel zum
Öffnen des Druckkopfes im Uhrzeigersinn, bis er einrastet (
2).
12
14024L-031 Rev. A XiIIIPlus/RXi Kurzanleitung 13.07.2006
Entfernen des verbrauchten Farbbandes
Entfernen Sie bei jedem Auswechseln der Farbbandrolle das verbrauchte Farbband von der
Aufwickelspule.
Führen Sie zum Entfernen des verbrauchten Farbbands die folgenden Schritte
durch:
1. Ist das Farbband aufgebraucht?
Falls das Farbband ... Dann
aufgebraucht ist Fahren Sie nun mit dem nächsten Schritt fort.
nicht aufgebraucht ist Schneiden oder reißen Sie das Farbband vor der Farbband-
Aufwickelspule durch.
Einlegen des Farbbandes
15
2. Halten Sie die Farbband-Aufwickelspule fest, und drehen Sie den Stellknopf der
Aufwickelspule im Uhrzeigersinn bis zum Anschlag.
Dadurch wird die Farbbandhalterung auf der Spule gelockert.
3. Ziehen Sie das verbrauchte Farbband von der Farbband-Aufwickelspule, und entsorgen
Sie es.
13.07.2006 XiIIIPlus/RXi Kurzanleitung 14024L-031 Rev. A
Einlegen des Farbbandes
16
Notizen • __________________________________________________________________
__________________________________________________________________________
__________________________________________________________________________
__________________________________________________________________________
__________________________________________________________________________
__________________________________________________________________________
__________________________________________________________________________
__________________________________________________________________________
__________________________________________________________________________
__________________________________________________________________________
14024L-031 Rev. A XiIIIPlus/RXi Kurzanleitung 13.07.2006
