XiIIIPlus/RXi Snabbreferensguide
Använd denna guide för det dagliga handhavandet av skrivaren. För mer detaljerad
information, se användarmanualen.
Bild på utsidan
Bild 1 • Utsidan av skrivaren
Framsidan
1
2
Baksidan
3
4
Kontrollpanel
1
Lucka till media
2
Strömbrytare (O = Av, I = På)
3
Uttag för växelström
4
© 2006 ZIH Corp. Alla produktnamn och siffror är Zebra
varumärken, och logotyperna Zebra och Zebra är registrerade
varumärken för ZIH Corp. Alla rättigheter förbehålls.
14022L-211 Rev. A
2006-07-13
Kontrollpanel
2
Kontrollpanel
Kontrollpanelen (Bild 2) visar skrivarens driftsstatus och styr de grundläggande
skrivarfunktionerna.
Bild 2 • Kontrollpanel
1
2
3
4
5
6
LCD Visar skrivarens driftstatus.
1
Spänningslampa Tänd när skrivaren är påslagen.
2
Fellampa Blinkar när skrivaren behöver
3
tillsyn.
PAUSE-lampa Tänd när skrivaren är i pausläge.
4
PAUSE- knapp Trycks ner för att starta eller
5
stoppa skrivaren.
Datalampa Blinkar snabbt när skrivaren tar
6
emot data.
14022L-211 Rev. A XiIIIPlus/RXi Snabbreferensguide 2006-07-13
Skrivarkomponenter
Bild 3 visar vilka komponenter som finns i skrivarens mediautrymme. Beroende på vad som
finns installerat kan er skrivare se annorlunda ut.
Bild 3 • Skrivarkomponenter
4 5
Skrivarkomponenter
6
7
3
3
2
1
Spak för att öppna
1
skrivarhuvudet
Avrivnings-/avskiljningskant
2
Platenrulle
3
Bandupptagare
4
Bandhållare
5
Mediamatning
6
Styrning för mediamatningen
7
2006-07-13 XiIIIPlus/RXi Snabbreferensguide 14022L-211 Rev. A
Fylla på media
4
Fylla på media
OBS! • Vid laddning av media eller band, tag av alla smycken som kan komma i kontakt
med skrivarhuvudet eller andra skrivardelar.
Använd instruktionerna i detta avsnitt för att fylla på media på rulle för avrivning (Bild 4). För
instruktioner om hur man fyller på veckade media vid olika utskriftslägen, se
användarmanualen.
Bild 4 • Mediamatning för avrivning
Gör så här för att fylla på media för avrivning:
1. Ta bort och kasta eventuella adresslappar eller etiketter som är smutsiga eller som hålls av
lim eller tejp.
Adresslappar Etiketter
14022L-211 Rev. A XiIIIPlus/RXi Snabbreferensguide 2006-07-13
2. Dra ut och vik ner mediastyrningen.
3. Placera mediarullen på dess hållare. Skjut in rullen igen så långt det går.
4. Vik upp styrningen för mediamatningen så att den precis vidrör rullens kant.
Fylla på media
5
5. Öppna skrivarhuvudenheten genom att vrida öppningsspaken (1) moturs.
1
2006-07-13 XiIIIPlus/RXi Snabbreferensguide 14022L-211 Rev. A
Fylla på media
6

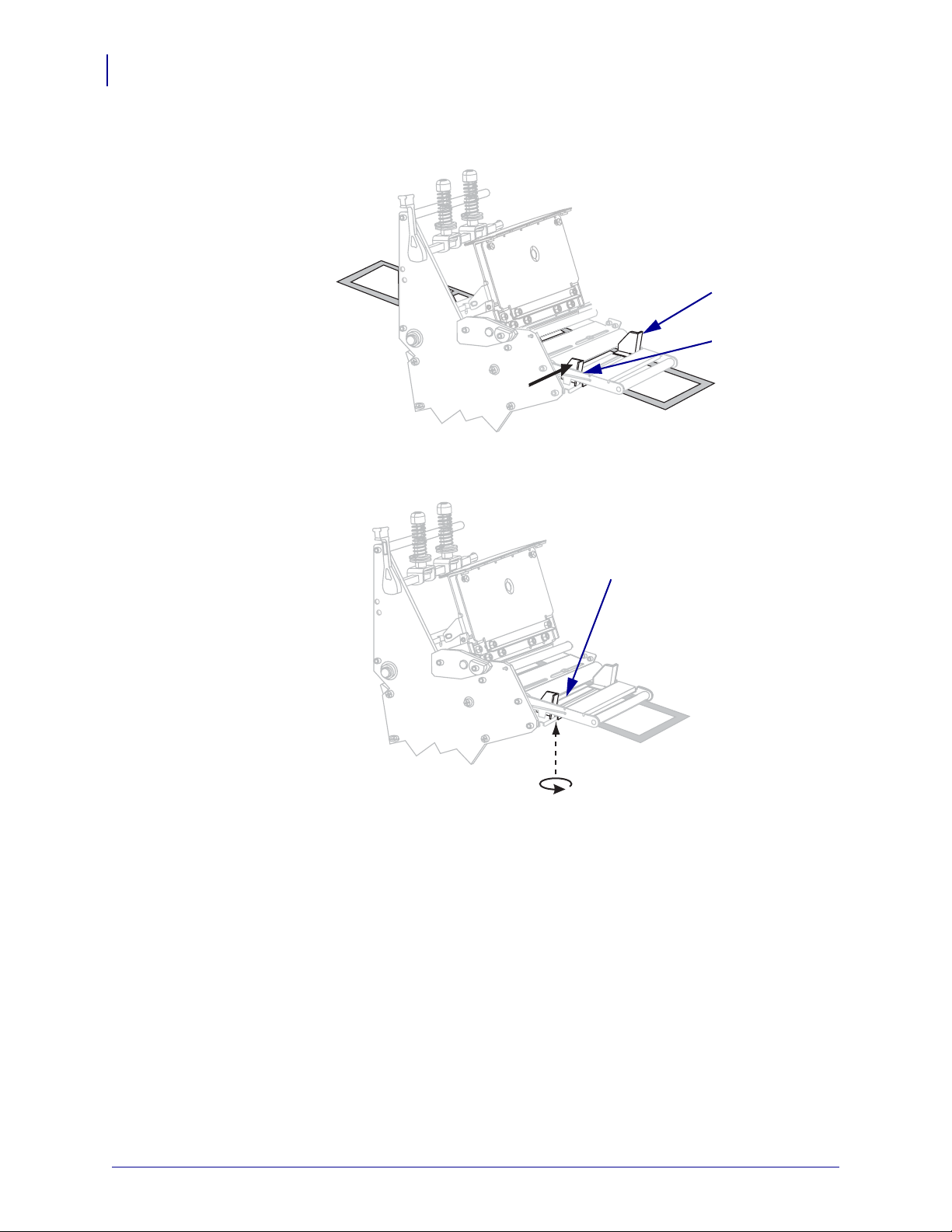

6. Lossa rattskruven (syns inte från det här hållet) som sitter längst ner på yttre
mediastyrningen (
1).
1
7. För ut den yttre mediastyrningen (1) så långt det går.
1
14022L-211 Rev. A XiIIIPlus/RXi Snabbreferensguide 2006-07-13
Fylla på media

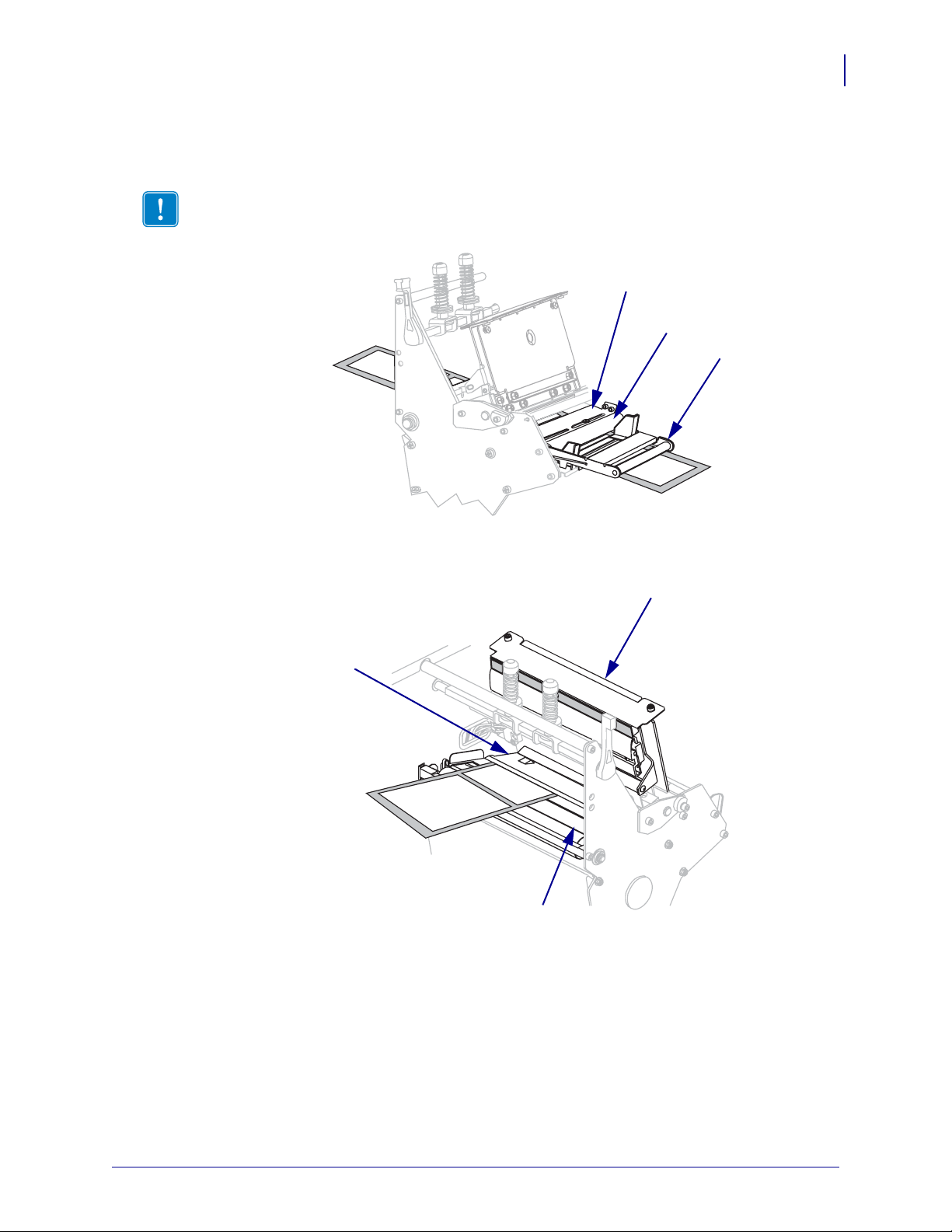

8. Om skrivaren också har en reglerenhet (1), mata in media under reglerenhetens rulle. För
alla skrivare gäller att media ska matas in under mediastyrningsrullen (2) och sedan den
övre mediasensorn (3).
Viktigt! Se till att media matas in under dessa komponenter. Om media matas in ovanför
dem, skymmer media bandsensorn vilket leder till ett falskt fel:
BAND SLUT.
3
2
1
7
9. Tryck media framåt tills det passerar under skrivarhuvudenheten (1), under snäpplattan
(2), och sedan över platenrullen (3).
1
2
3
2006-07-13 XiIIIPlus/RXi Snabbreferensguide 14022L-211 Rev. A
Fylla på media
8
10. Justera media med den inre mediastyrningen (1). Skjut in den yttre mediastyrningen (2)
tills den precis rör kanten på media.
1
2

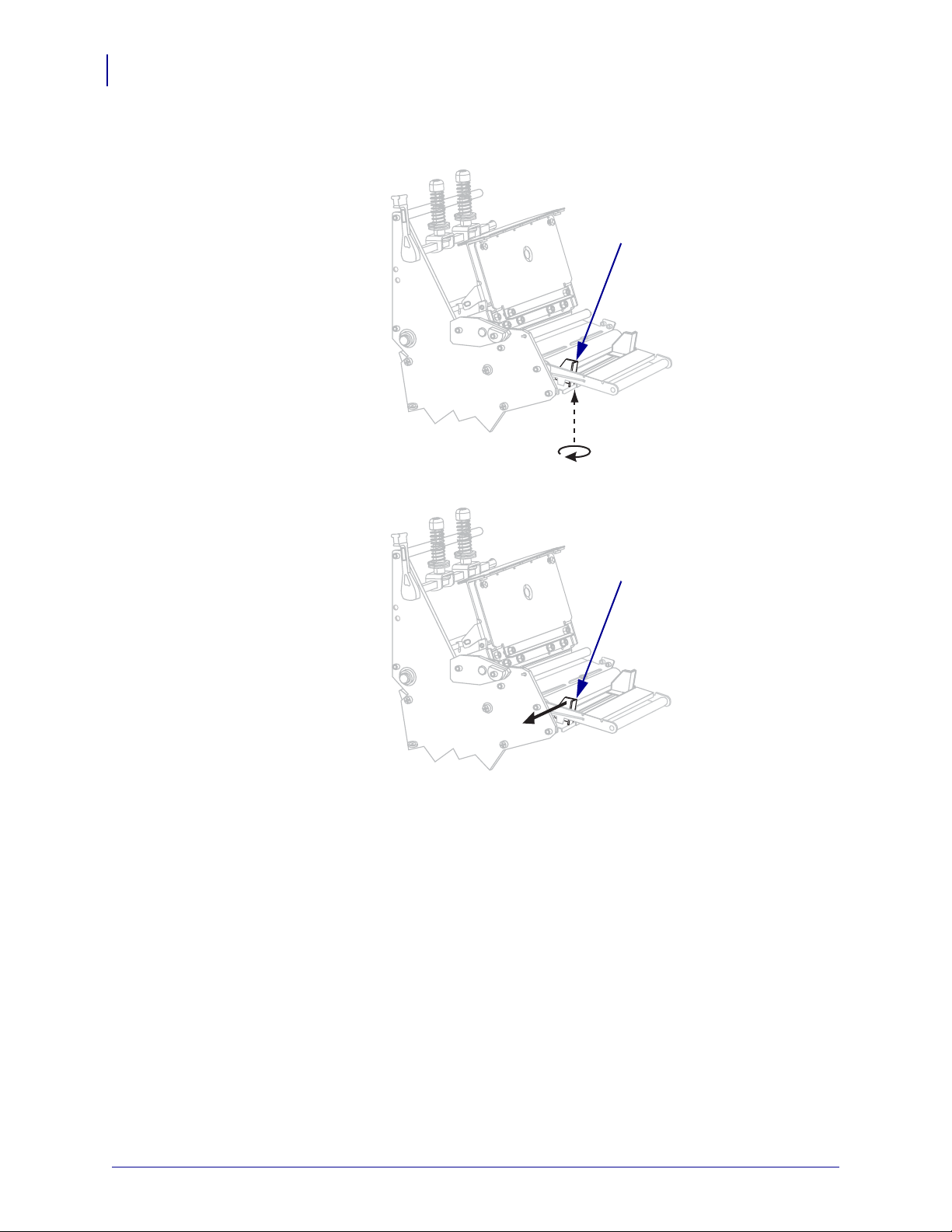

11. Dra fast rattskruven (syns inte från det här hållet) som sitter längst ner på yttre
mediastyrningen (
1).
1
14022L-211 Rev. A XiIIIPlus/RXi Snabbreferensguide 2006-07-13
12. Tryck ner skrivarhuvudenheten (1), och vrid sedan öppningsspaken medurs tills den går i
2).
lås (
Sätta in färgband
Sätta in färgband
12
9
OBS! • Vid laddning av media eller band, tag av alla smycken som kan komma i kontakt
med skrivarhuvudet eller andra skrivardelar.
Använd instruktionerna i detta kapitel för att sätta in band för att skriva ut etiketter med
värmeöverföring. För direktvärmeutskrift ska inget färgband sättas in i skrivaren. Bandets
löpbana är något annorlunda för skrivare med bandreglerare (Bild 5).
Viktigt! Skydda alltid skrivarhuvudet från slitage genom att alltid använda ett färgband som
är bredare än media. Bandet måste ha beläggning på utsidan (se användarmanualen för mer
information).
Bild 5 • Färgbandets löpbana
Utan bandreglerare Med bandreglerare
2006-07-13 XiIIIPlus/RXi Snabbreferensguide 14022L-211 Rev. A
Sätta in färgband
10
Gör så här för att sätta in ett färgband:
1. Justera pilen (1) på bandupptagarvredet med märket (2) på bandupptagaren.
12
2. Justera segmenten på färgbandshållaren.
3. Vänd färgbandet så att den lösa änden rullas av medurs.
4. Placera färgbandsrullen på färgbandshållaren. Skjut in rullen igen så långt det går.
14022L-211 Rev. A XiIIIPlus/RXi Snabbreferensguide 2006-07-13
Sätta in färgband

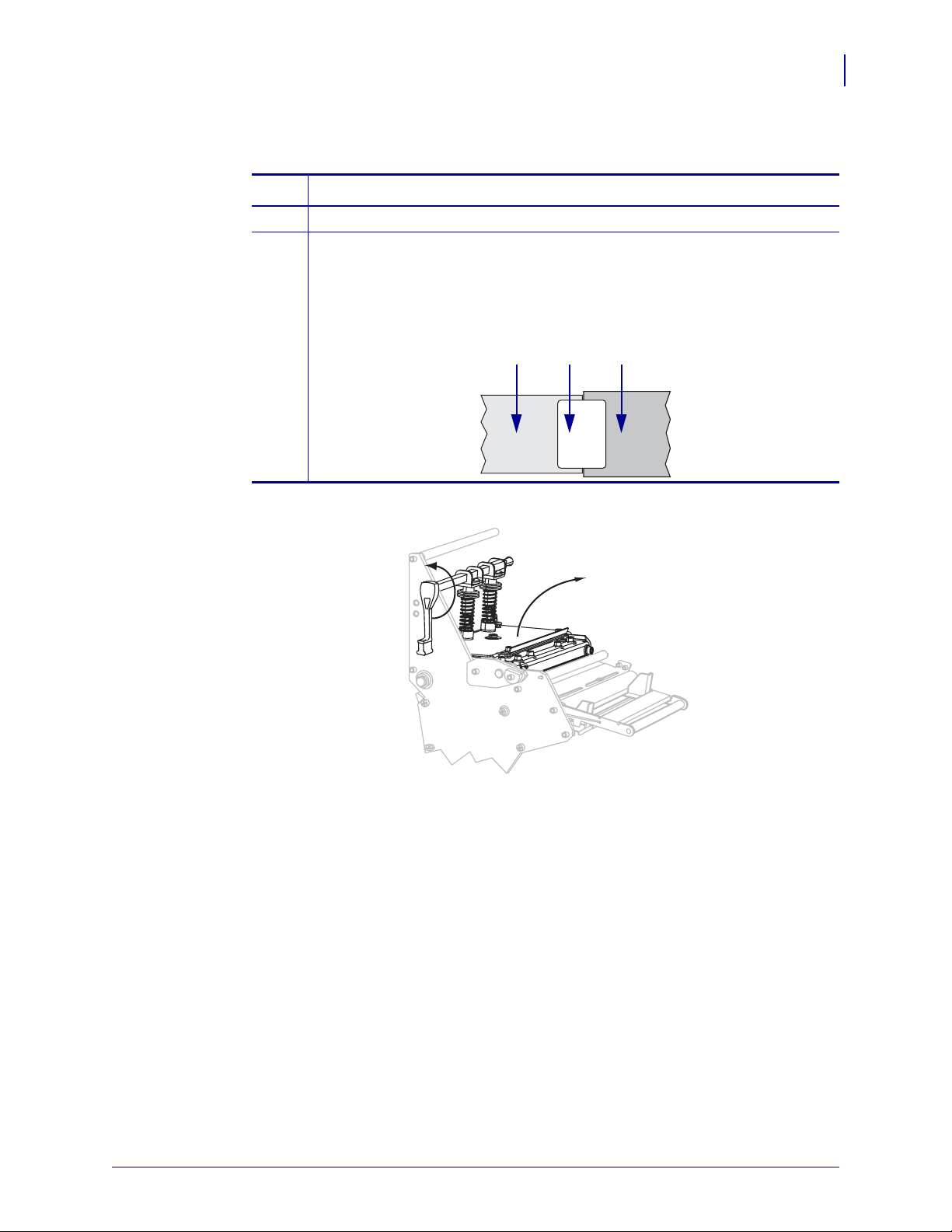

5. En bandförare underlättar påsättning och borttagning av bandet. Har din färgbandsrulle
papper eller något annat fäst vid änden som fungerar som bandförare?
Om: Så:
Ja Gå vidare till nästa steg.
Nej
a. Dra av en bit media (etiketter och skyddspapper), cirka 150-305 mm
(6-12 in.) från rullen.
b. Ta bort en etikett från mediaremsan.
c. Använd etiketten (1) till att fästa bandets ände (2) på mediaremsan (3).
Mediaremsan fungerar som bandförare.
23 1
6. Öppna skrivarhuvudenheten genom att vrida öppningsspaken moturs.
11
2006-07-13 XiIIIPlus/RXi Snabbreferensguide 14022L-211 Rev. A
Sätta in färgband
12
7. Har skrivaren en bandreglerenhet? (Se Bild 5 på sidan 9 för placering av reglerenheten.)
Om... Så...
Nej Mata in bandet ovanför mediareglerenheten (1) och under bandledarrullen
2).
(
Ja
2
a. Mata in bandet genom bandregleraren. Bandet måste gå under den
övre rullen (
b. Mata in bandet under bandledarrullen (3).
1) och sedan ovanför den nedre rullen (2).
1
3
2
1
14022L-211 Rev. A XiIIIPlus/RXi Snabbreferensguide 2006-07-13
Sätta in färgband
8. Tryck bandföraren framåt tills den passerar under skrivarhuvudenheten (1), under
snäpplattan (2), och sedan över platenrullen (3).
1
2
3
13
9. Mata bandföraren vidare över den övre bandrullen (1) och sedan mot bandupptagaren (2).
21
10. Linda bandföraren och bandet moturs runt bandupptagaren.
11. Vrid upptagaren moturs några varv så att bandet går över kroken och sträcks.
2006-07-13 XiIIIPlus/RXi Snabbreferensguide 14022L-211 Rev. A
Sätta in färgband
14
12. Tryck ner skrivarhuvudenheten (1), och vrid sedan öppningsspaken medurs tills den går i
2).
lås (
12
Ta bort förbrukat färgband
Ta bort förbrukat färgband från bandupptagaren när färgbandet ska bytas.
Gör så här för att ta bort ett förbrukat färgband:
1. Har färgbandet tagit slut?
Om bandet... Så...
Tagit slut Gå vidare till nästa steg.
Inte tagit slut Skär eller bryt av färgbandet före bandupptagaren.
14022L-211 Rev. A XiIIIPlus/RXi Snabbreferensguide 2006-07-13
Sätta in färgband

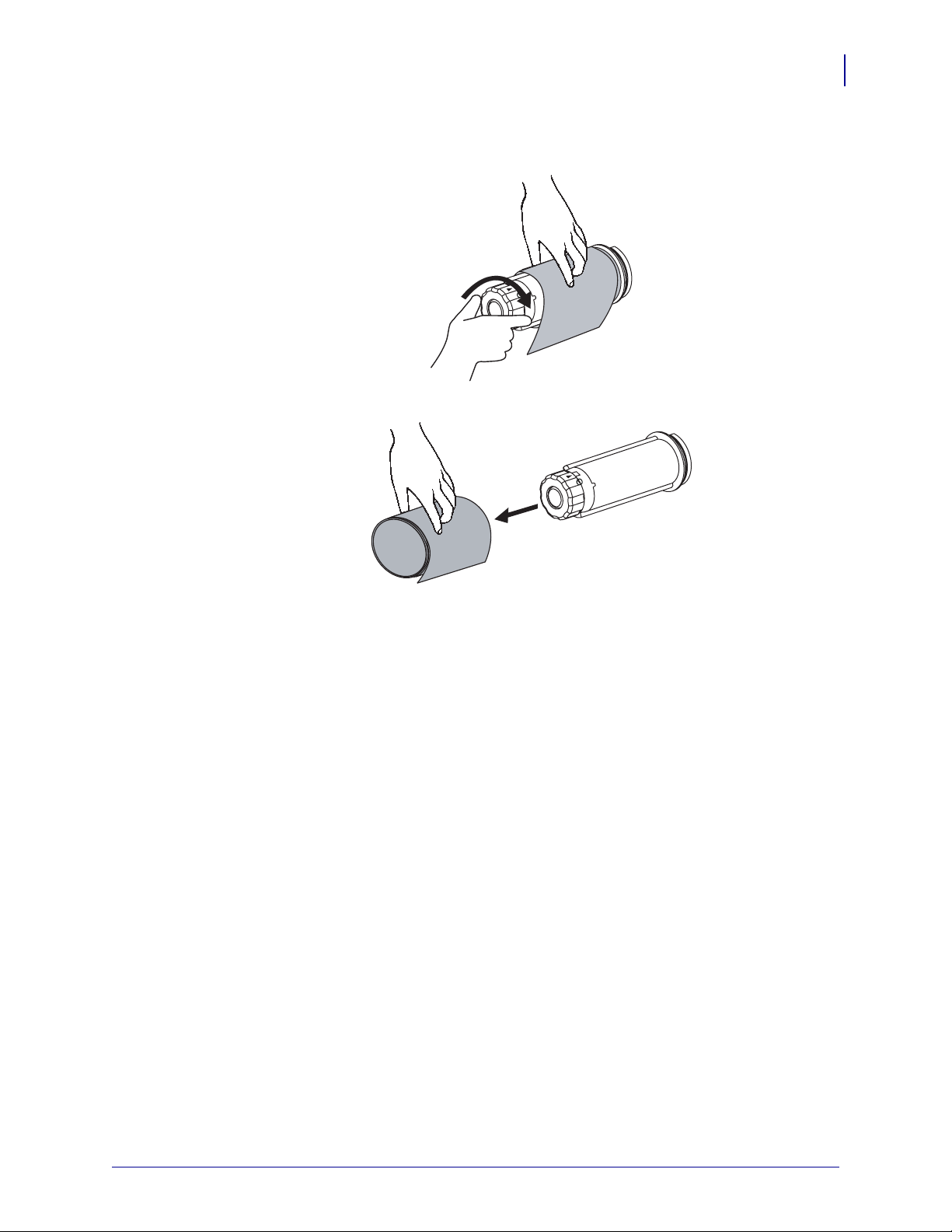

2. Håll i bandupptagaren och vrid bandlossningsvredet medurs till stoppet.
Bandlossningen vippar ner så att upptagarens grepp om det förbrukade bandet lossnar.
3. Lossa sedan det förbrukade bandet från bandupptagaren och kasta det.
15
2006-07-13 XiIIIPlus/RXi Snabbreferensguide 14022L-211 Rev. A
Sätta in färgband
16
Anteckningar • _____________________________________________________________
__________________________________________________________________________
__________________________________________________________________________
__________________________________________________________________________
__________________________________________________________________________
__________________________________________________________________________
__________________________________________________________________________
__________________________________________________________________________
__________________________________________________________________________
__________________________________________________________________________
14022L-211 Rev. A XiIIIPlus/RXi Snabbreferensguide 2006-07-13
