Xi4™/RXi4™ クイック ・ リファレンス・ガイド
5 6
1
43
2
7
8
7
8
9
A
B
C
こ のガ イ ド は、 プ リ ン タ の日常的な操作について説明し た も のです。 詳細について
ユーザー ・ ガ イ ド
は、 『
プリンタのコンポーネント
図 1 に、 プ リ ン タ の用紙コ ンパー ト メ ン ト 内にあ る コ ン ポーネン ト を示し ます。 プ リ
ン タ ・ モデルおよ び イ ン ス ト ール済みオプ シ ョ ンに よ って、 プ リ ン タの外観は多少異
な る場合があ り ます。 プ リ ン タの設定手順 を続行す る 前に、 これ ら の コ ンポーネン ト
につい て よ く 把握 し て く だ さ い。
』 を参照し て く だ さ い。
図 1 • プリンタのコンポーネント
1
2
3
4
5
6
* プリンタ・モデルによって決まる。 A、 B、または C 参照。
© 2009 ZIH Corp. すべての製品名と製品番号は
Zebra の商標で あ り 、 Zebra および Zebra のロゴは
ZIH Corp. の登録商標です。 A ll rights reserved.
プラテン ・ ローラー
コント ロール ・ パネル
印刷ヘ ッ ド ・ ア セ ン ブ リ
印字ヘ ッ ド ・ オープ ン ・ レ バー
リボン巻き取りスピンドル
リボン ・サプライ・スピンドル
7
用紙サプ ラ イ ガイ ド *
8
用紙サプ ラ イ ・ ハン ガー *
9
用紙ス ピ ン ド ル *
A
110Xi4/R110Xi4 200 dpi および 300 dpi
モデルで使用。
B
110Xi4/R110Xi4 600 dpi モデルで使用。
C
他のすべての Xi4 モデルで使用。
P1008806-072
2009/12/15
コント ロール ・ パネル
1 2 3 4
5
7
12 13 14
11
6
8
10
9
2
コントロール・パネル
コント ロール パネル ( 図 2) は、 プ リ ン タ の動作状態を示 し 、基本的な プリンタ 動作
を制御し ます。
図 2 • コントロール・パネル
1
POWER ( 電源 ) ライト プリンタの電源がオンになると点灯します。
2
PAUSE ( 一時停止 ) ラ イ ト プ リ ン タが一時停止 し てい る 場合に点灯し ます。
3
ERROR ( エラー) ラ イ ト プ リ ン タに注意を払 う 必要があ る場合に点滅 し ま す。
4
DATA ( データ ) ライ ト プリ ンタがデータの受信中になる と速く点滅します。
LCD
5
6
PLUS ( プラス ) (+) パ ラ メ ータ値を変更し ます。 一般的な使用法 と し て、 値を
7
PREVIOUS ( 前へ ) セッ トアップ・モードにおいて、LCD を前のパラ メータに
8
MINUS ( マイナス ) (-) パ ラ メ ータ値を変更し ます。 一般的な使用法 と し て、 値を
9
SETUP/EXIT ( セッ トアップ / 終了 ) セ ッ ト ア ッ プ ・ モー ド の開始お よ び終了を 行います。
10
NEXT/SAVE (次へ / 保存 ) • セッ トアップ・モードにおいて、 LCD を次のパラ メー
プリンタ の動作状態を示 し ます。
増加させた り 、 ス ク ロール し て 「はい」 を選択 し た り 、 プ
リ ン タ ・ パス ワー ド の入力時に値 を 変更 し ます。
スクロールします。押したままにすると、すばやくスク
ロールします。
減少 さ せた り 、 ス ク ロール し て 「いいえ」 を 選択 し た り 、
プリンタ・パスワードの入力時にカーソル位置を変更しま
す。
タにスクロールします。押したままにする と、すばやく
スクロールします。
• セッ ト アップ・モードの終了時、設定とキャ リブレート
手順で行 っ た変更を保存 し ま す。
P1008806-072 Xi4™/RXi4™ クイック ・ リファレンス ・ ガイド 2009/12/15
コント ロール・パネル
11
CALIBRATE (キャ リブレート ) 次の要素に対 し てプ リ ン タ を キ ャ リ ブ レー ト し ま す。
• 用紙の長 さ
• 用紙の タ イプ ( 連続用紙ま たは非連続用紙 )
• 印字方式 ( ダイレク ト ・ サーマルまたは熱転写)
• センサー値
12
PAUSE ( 一時停止 ) こ の ボ タ ン を 押す と 、 プ リ ン タ の動作が開始 ま たは停止 さ
れます。
13
FEED ( フィード ) こ の ボ タ ン を 押すたびに、 プ リ ン タ に よ って空白の ラ ベル
が 1 つフ ィード されます。
14
キャンセル プ リ ン タが一時停止にな る と印刷ジ ョ ブがキ ャ ンセル さ
れます。
3
2009/12/15 Xi4™/RXi4™ クイック ・ リファレンス・ ガイド P1008806-072
プ リ ン タ の使用準備
4
プ リ ン タ の使用準備
プ リ ン タ のコ ンポーネ ン ト につい て よ く 把握 し た ら、 プ リ ン タ の使用準備を行いま
す。
注意 • 用紙や リ ボン を セ ッ ト す る 際には、 印字ヘ ッ ド やその他のプ リ ン タ部品に接触する
可能性のあ る 宝飾品類はすべて外 し て く だ さ い。
注意 • 印字ヘ ッ ド ・ アセン ブ リ に触れる 前に、 プ リ ン タ の金属 フ レ ームを触る か静電気除
去 リ ス ト ・ ス ト ラ ッ プ と マ ッ ト を使用す る など し て、 蓄積 し た静電気 を すべて除去し て く
ださい。
プ リ ン タ を設定するには、 次の手順を 実行 し ます。
1. 以下の条件を満たすプ リ ン タの位置 を 選択 し ます。
• プ リ ン タ を保持する のに十分なサ イ ズ と 強度のあ る し っ か り し た平 ら な面で
あるこ と
• 換気に、 ま たプ リ ン タ コ ンポーネ ン ト やコ ネ ク タ を扱 う のに十分な ス ペー ス
がある こ と
• コー ド の抜き差し を容易に行え る場所にあ る電源コ ンセン ト の近 く であ る こ
と
2. 梱包か ら 取 り 出し てプ リ ン タ を 点検 し ます。 必要に応 じ て、 輸送中の損傷が あ る
場合は報告し ます。 詳細については、 『
3. 事前に吟味 し ておいた場所にプ リ ン タ を置き ま す。
4. A/C 電源 コー ド の メ ス 側 を プ リ ン タ背面の Ａ/C 電源 コ ネ ク タ に接続 し ます。
ユーザー ・ ガ イ ド
』 を参照し て く だ さ い。
P1008806-072 Xi4™/RXi4™ クイック ・ リファレンス ・ ガイド 2009/12/15
プ リ ン タ の使用準備
115 V AC
230 V AC
5. A/C 電源 コー ド のオ ス側 を 適切な電源 コ ンセン ト に差 し 込みま す。
6. 有効な接続を 1つ以上 を使っ てプ リ ン タ を コ ン ピ ュ ータ に接続し ま す。標準的な接
続図を こ こ に示し ま す。 ZebraNet 有線および ワ イ ヤ レ ス ・ プ リ ン ト ・ サーバ ・ オ
プシ ョ ン 、 ま たはアプ リ ケー タ ・ ポー ト がご使用のプ リ ン タ に あ る 場合 も あ り ま
す。
5
シリアル・ポート
USB ポー ト
パラレル・ ポー ト
2009/12/15 Xi4™/RXi4™ クイック ・ リファレンス・ ガイド P1008806-072
プ リ ン タ の使用準備
6

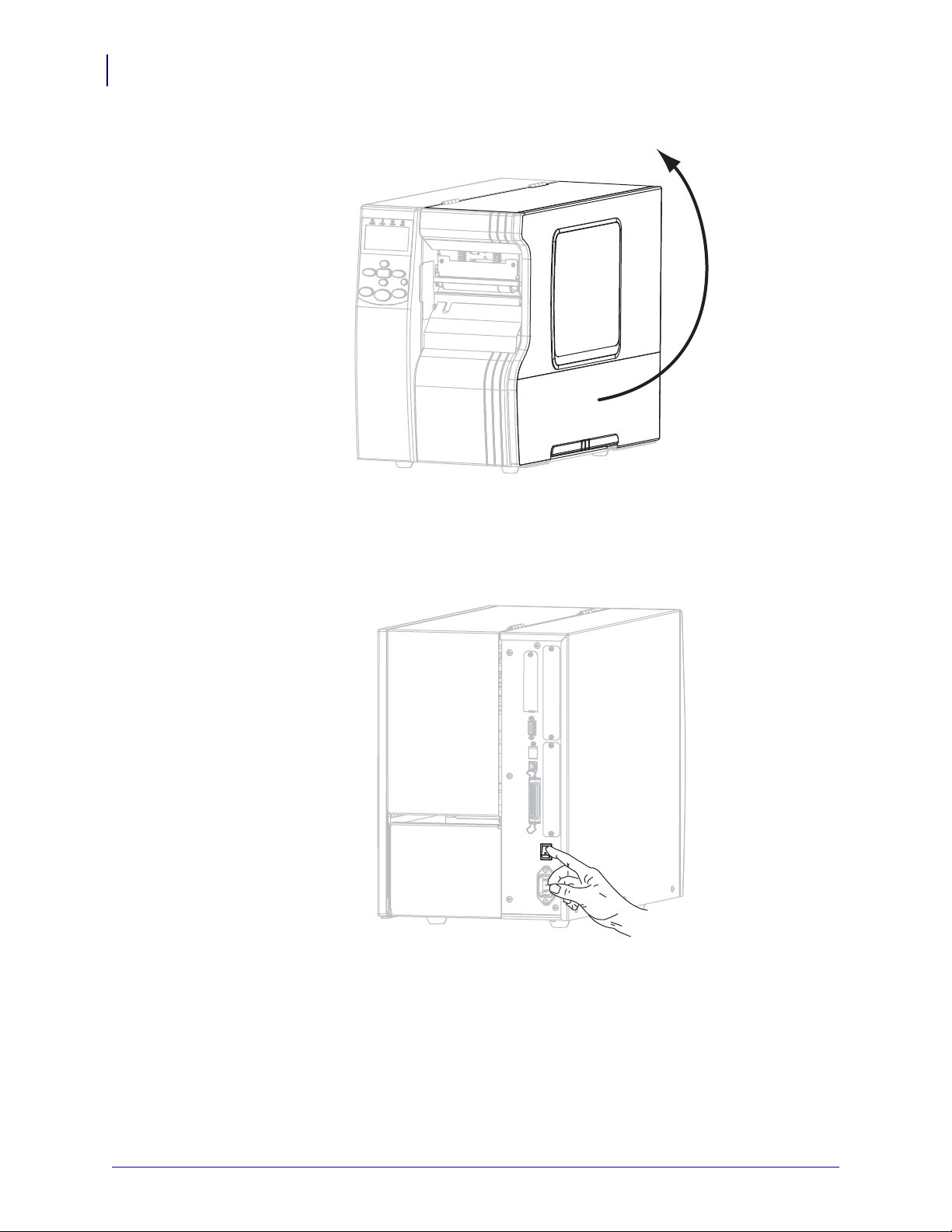

7. 用紙 ド ア を開 き ます。
8. プリンタに用紙をセットします ( 「
9. 熱転写用紙に印刷す る 場合は、 プ リ ン タ に リ ボン を セ ッ ト し ます (「
」 (16 ページ ) を参照 )。 感熱用紙では リ ボ ン を使用 し ません。
着
10. プリンタをオン (I) にします。
用紙のセ ッ ト
」 (9 ページ ) を参照 )。
リボンの装
プ リ ン タ が起動し 、 セルフ ・ テ ス ト が実行 され ま す。 プ リ ン タの印刷準備が完了
する と、 「
P1008806-072 Xi4™/RXi4™ クイック ・ リファレンス ・ ガイド 2009/12/15
ﾌﾟﾘﾝﾀ _ ﾚﾃﾞｨ」 と表示されます。
プ リ ン タ の使用準備
1
11. 用紙 と リ ボ ンが正 し く セ ッ ト されてい る こ と を確認す る ため、 プ リ ン タ 設定ラ ベ
ルを印刷し ま す。

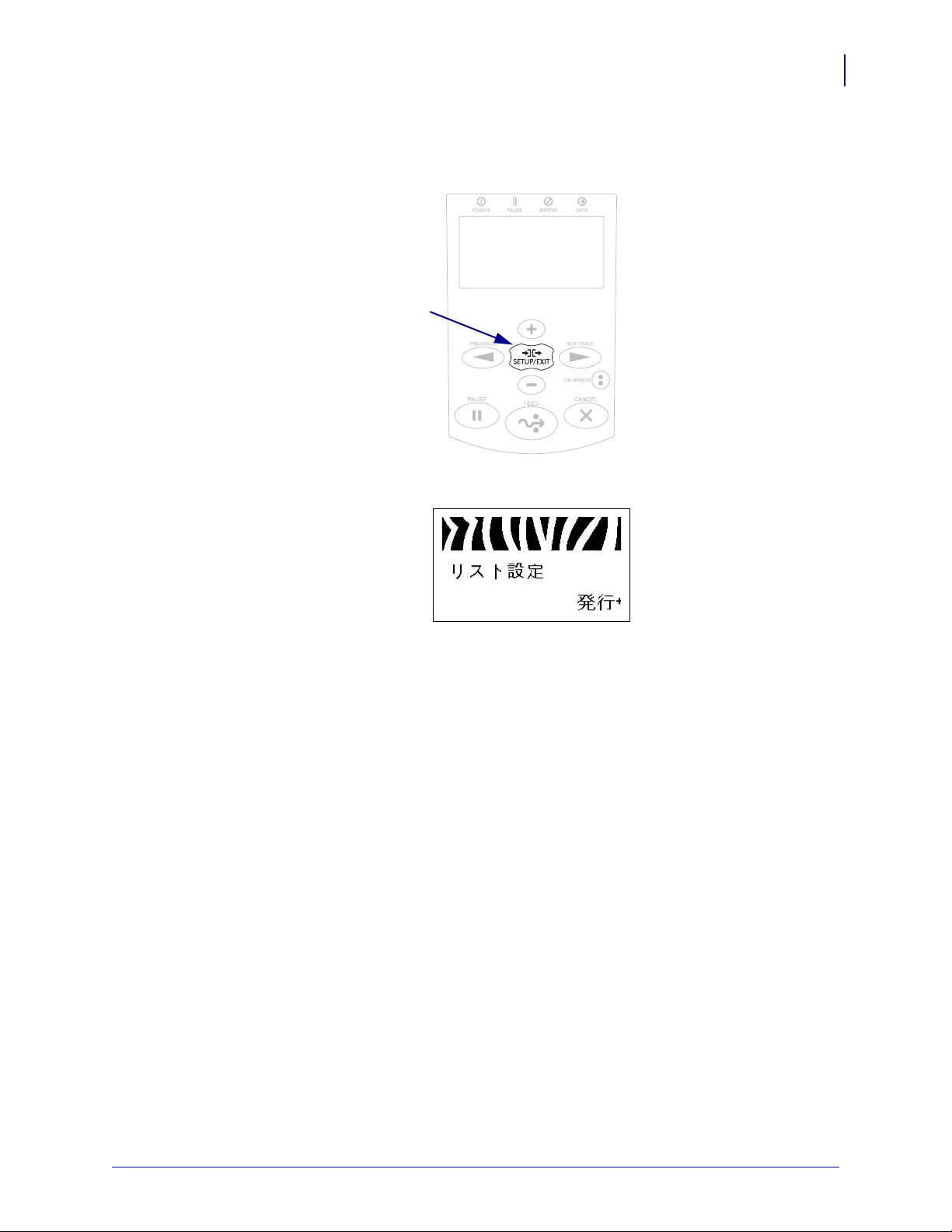

a. コント ロール・パネルの SETUP/EXIT ( セッ トアップ /終了 ) ボタンを押します。
7
b. 以下に ス ク ロ ールする ま で、
押します。
PREVIOUS ( 前へ ) または NEXT ( 次へ ) ボタンを
2009/12/15 Xi4™/RXi4™ クイック ・ リファレンス・ ガイド P1008806-072
