Zebra 110Xi4, R110Xi4 User Guide [it]

Zebra

Xi4™/RXi4™

Guida per l'utente

P1009874-053

descritta sono di proprietà di ZIH Corp. e dei suoi licenziatari. La riproduzione non autorizzata di questo manuale o del software e/o del firmware installato nella stampante può comportare pene pecuniarie o la reclusione, secondo quanto previsto dalle locali norme vigenti. La violazione delle leggi sul copyright è legalmente perseguibile.

Questo prodotto può contenere programmi ZPL

, ZPL II® e ZebraLink™; Element Energy Equalizer® Circuit; E

ZebraLink e tutti i nomi e i numeri di prodotti sono marchi commerciali e Zebra, il logo Zebra, ZPL, ZPL II, Element Energy Equalizer Circuit ed E

Circuit sono marchi registrati di ZIH Corp. Tutti i diritti riservati a livello mondiale. AS/400 è un marchio registrato di International Business Machines Corporation negli Stati Uniti e/o in altri paesi. Tutti gli altri nomi di marchi, nomi di prodotti o marchi commerciali appartengono ai rispettivi proprietari. Per

ulteriori informazioni sui marchi registrati, consultare "Marchi commerciali" sul Cd del prodotto.

Dichiarazione di proprietà In questo manuale sono contenute informazioni di proprietà di Zebra Technologies

Corporation e delle sue controllate ("Zebra Technologies"). Il manuale ha il solo scopo di informare coloro che utilizzano le apparecchiature descritte nel presente documento e che ne curano la manutenzione. T ali informazioni di proprietà non possono essere utilizzate, riprodotte o fornite ad altre parti per altri scopi, senza il consenso esplicito e in forma scritta di Zebra Technologies Corporation.

Miglioramento del prodotto Zebra Technologies Corporation segue una politica di miglioramento continuo dei

propri prodotti. Tutte le specifiche e i disegni sono soggetti a modifiche senza alcun preavviso.

Dichiarazione di non responsabilità Zebra T echnologies Corporation intraprende tutte le azioni necessarie a

garantire che le specifiche tecniche e i manuali siano corretti, tuttavia è possibile che vi siano degli errori. Zebra Technologies Corporation si riserva il diritto di correggere questi eventuali errori e non si assume alcuna responsabilità per quanto possa derivare da essi.

Limitazione di responsabilità In nessun caso Zebra Technologies Corporation o chiunque abbia partecipato

alla creazione, produzione o alla consegna del presente prodotto (incluso l'hardware e il software) sarà responsabile per qualsiasi danno (inclusi, senza limitazione alcuna, i danni consequenziali comprendenti perdite derivanti da mancato guadagno, interruzione dell'attività o perdita di informazioni commerciali) derivan ti dal l'uso, come conseguenza dell'uso o dall'incapacità di utilizzare tale prodotto, anche se Zebra Technologies Corporation è stata informata della possibilità di questi danni. Alcune legislazioni non ammettono l'esclusione o la limitazione dei danni incidentali o consequenziali, pertanto la limitazione o l'esclusione esposte precedentemente potrebbero non essere applicabili nel singolo paese d'acquisto.

Numero parte: P1009874-053

Dichiarazione di conformità

Si certifica che le stampanti Zebra

Serie Xi4™

110Xi4™, R110Xi4™, 140Xi4™, 170Xi4™, 220Xi4™

prodotte da:

Zebra Technologies Corporation

333 Corporate Woods Parkway

Vernon Hills, Illinois 60061-3109 Stati Uniti

risultano conformi alle norme tecniche FCC in vigore

per l'utilizzo domestico, professionale, commerciale e industriale

La presente dichiarazione è valida solo se non vengono apportate modifiche non

autorizzate alle apparecchiature

e se vengono rispettate le istruzioni di manutenzione e utilizzo.

02/05/2013 Xi4™/RXi4™ Guida per l'utente P1009874-053

Dichiarazione di conformità

Informazioni sulla conformità

Dichiarazione di conformità alle norme FCC

Il presente dispositivo è conforme alle norme FCC, parte 15. Il funzionamento è soggetto alle due condizioni seguenti:

1. Il dispositivo non deve provocare interferenze dannose;

2. Il dispositivo deve accettare qualsiasi interferenza ricevuta, incluse eventuali interferenze

che possano causare un funzionamento indesiderato.

Si avvisa l'utente che qualsiasi modifica non espressamente approvata da Zebra Technologies Corporation potrebbe annullare il diritto dell'utente all'utilizzo dell'apparecchiatura. Per garantire la conformità, è necessario utilizzare la stampante con cavi di comunicazione schermati.

Dichiarazione FCC sull'esposizione alle radiazioni (per stampanti con encoder RFID)

Questa apparecchiatura è conforme ai limiti FCC di esposizione alle radiazioni previsti per gli ambienti non soggetti a controllo. Questa apparecchiatura deve essere installata e azionata ad almeno 20 cm di distanza dal radiatore e dal corpo.

Questo trasmettitore non deve essere posizionato o azionato in combinazione con altre antenne o trasmettitori.

Dichiarazione di conformità alle norme Canadian DOC

Il presente dispositivo digitale di classe B è conforme alle norme ICES-003. Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

P1009874-053 Xi4™/RXi4™ Guida per l'utente 02/05/2013

Sommario

Dichiarazione di conformità . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Informazioni sulla conformità . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Informazioni su questo documento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

A chi è destinato questo documento. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Struttura del documento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Convenzioni adottate nel documento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11

1 • Introduzione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Componenti della stampante . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Pannello di controllo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

2 • Installazione della stampante . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

Prima di iniziare . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

Gestione della stampante. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

Disimballaggio e ispezione della stampante. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

Immagazzinaggio della stampante. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

Spedizione della stampante . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

Scelta del luogo di installazione della stampante . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Scelta del piano d'appoggio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Predisposizione delle corrette condizioni operative . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Predisposizione di spazio sufficiente . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Predisposizione dell'origine dati . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Predisposizione di una fonte di alimentazione elettrica . . . . . . . . . . . . . . . . . . . . . . . 22

Selezione di un'interfaccia di comunicazione dati. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

Cavi dati e schede wireless . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

Collegamento della stampante a una fonte di alimentazione . . . . . . . . . . . . . . . . . . . . . . 28

Specifiche del cavo di alimentazione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

Installazione della protezione del pannello di controllo. . . . . . . . . . . . . . . . . . . . . . . . . . . 30

02/05/2013 Xi4™/RXi4™ Guida per l’utente P1009874-053

Sommario

Tipi di supporti. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

Panoramica del nastro . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

Quando utilizzare il nastro . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

Lato rivestito del nastro. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

3 • Funzionamento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

Opzioni e modalità di stampa della stampante . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

Descrizioni delle modalità di stampa e dei requisiti della stampante . . . . . . . . . . . . . 36

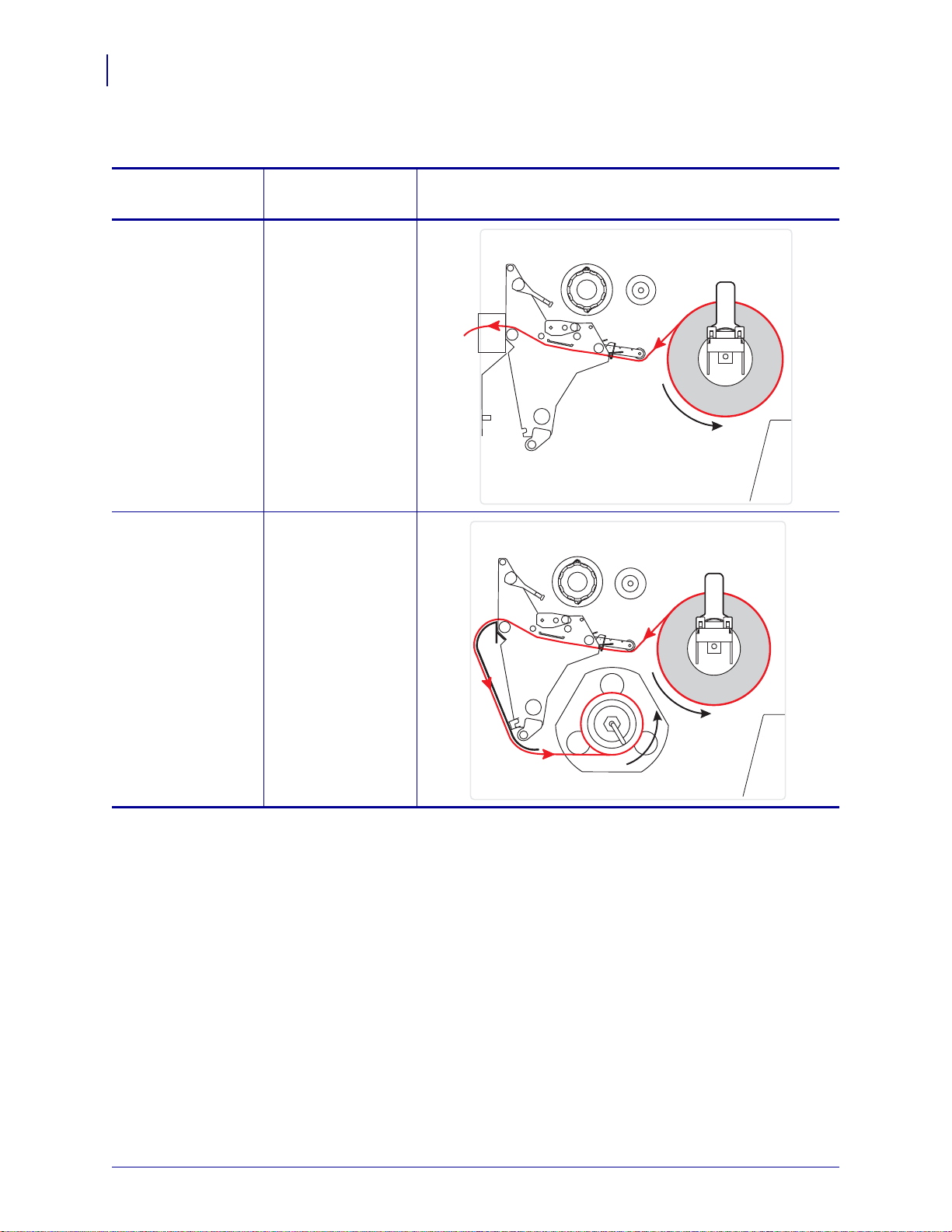

Percorsi supporto . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

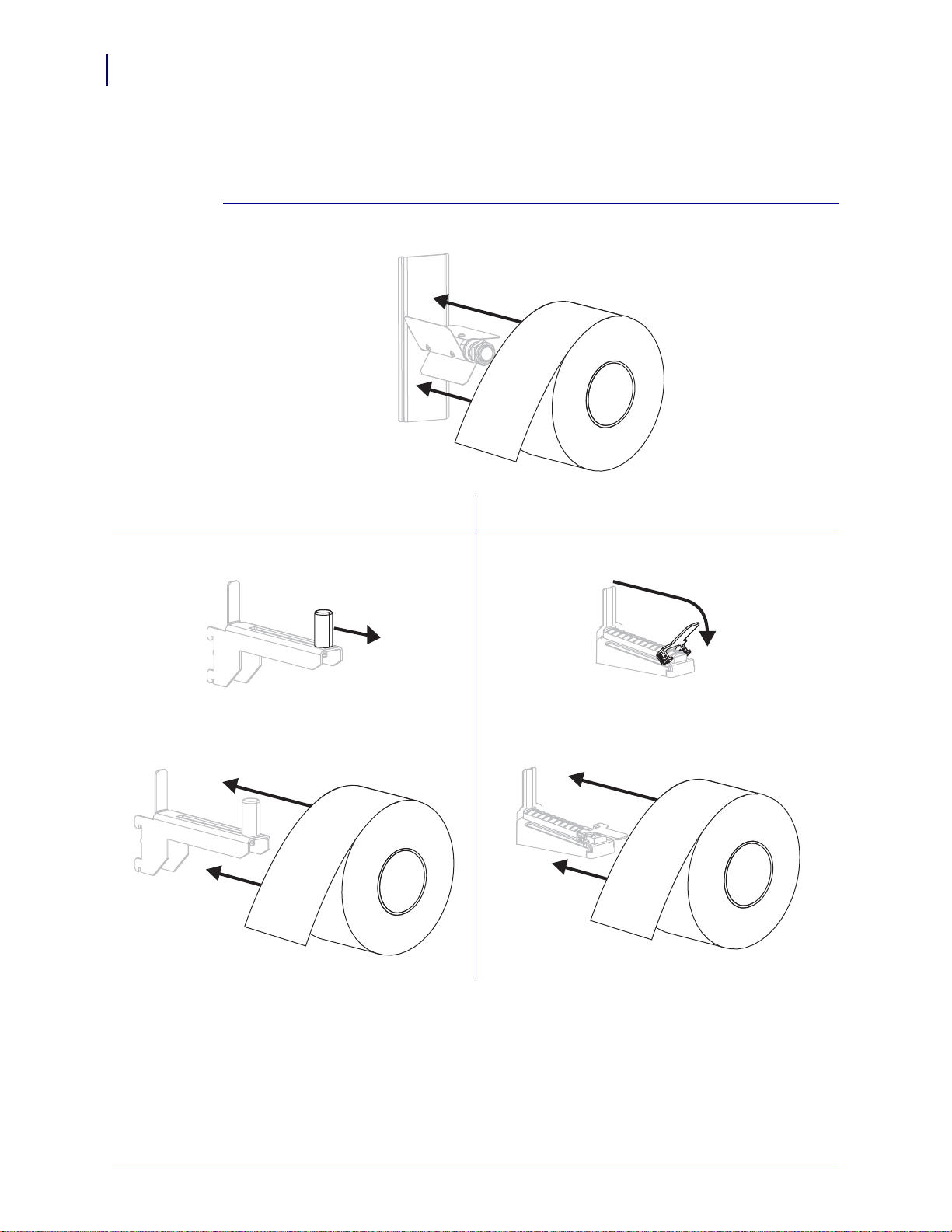

Preparazione del supporto . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39

Caricamento del supporto in modalità strappo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44

Caricamento del supporto in modalità spellicolatura . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48

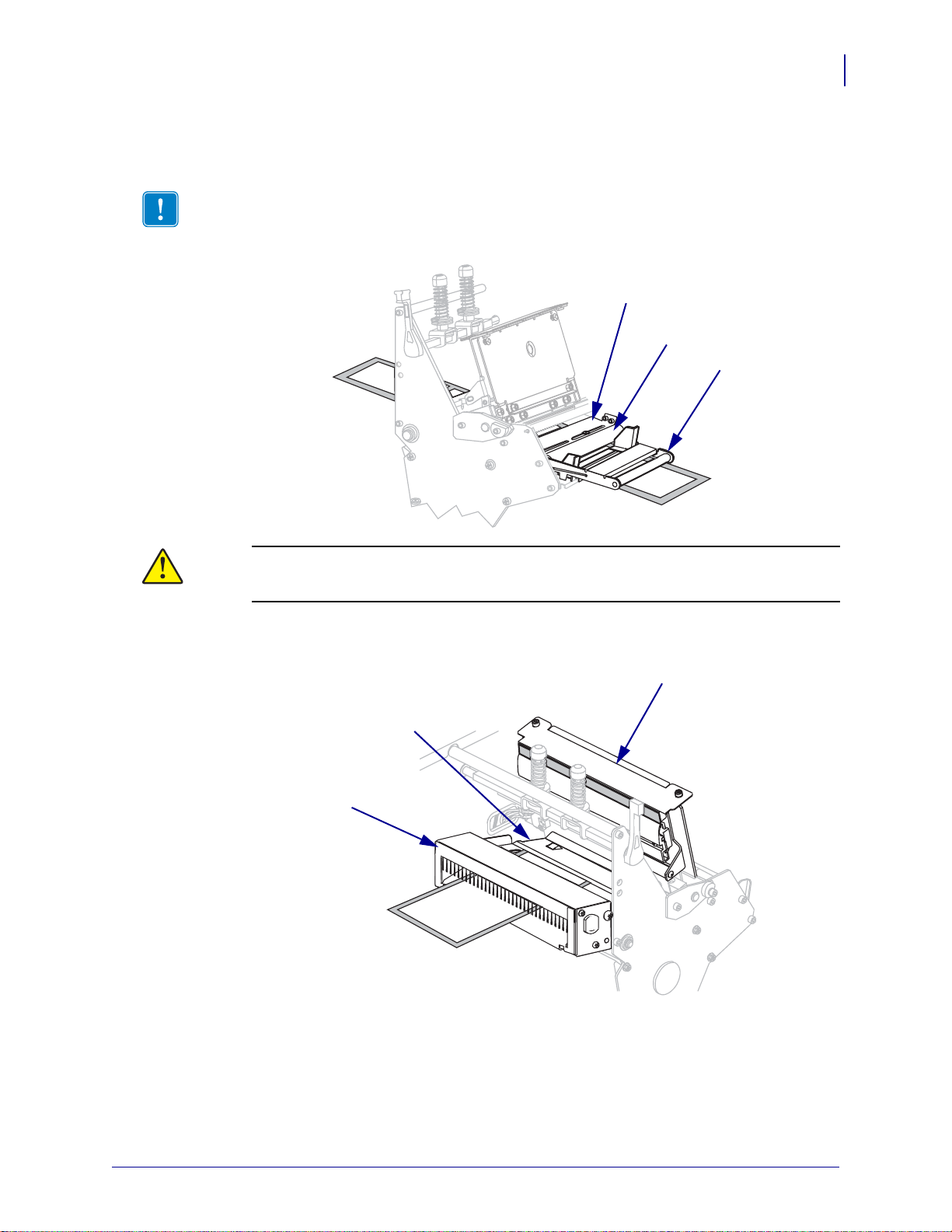

Caricamento di supporti in modalità taglierina . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55

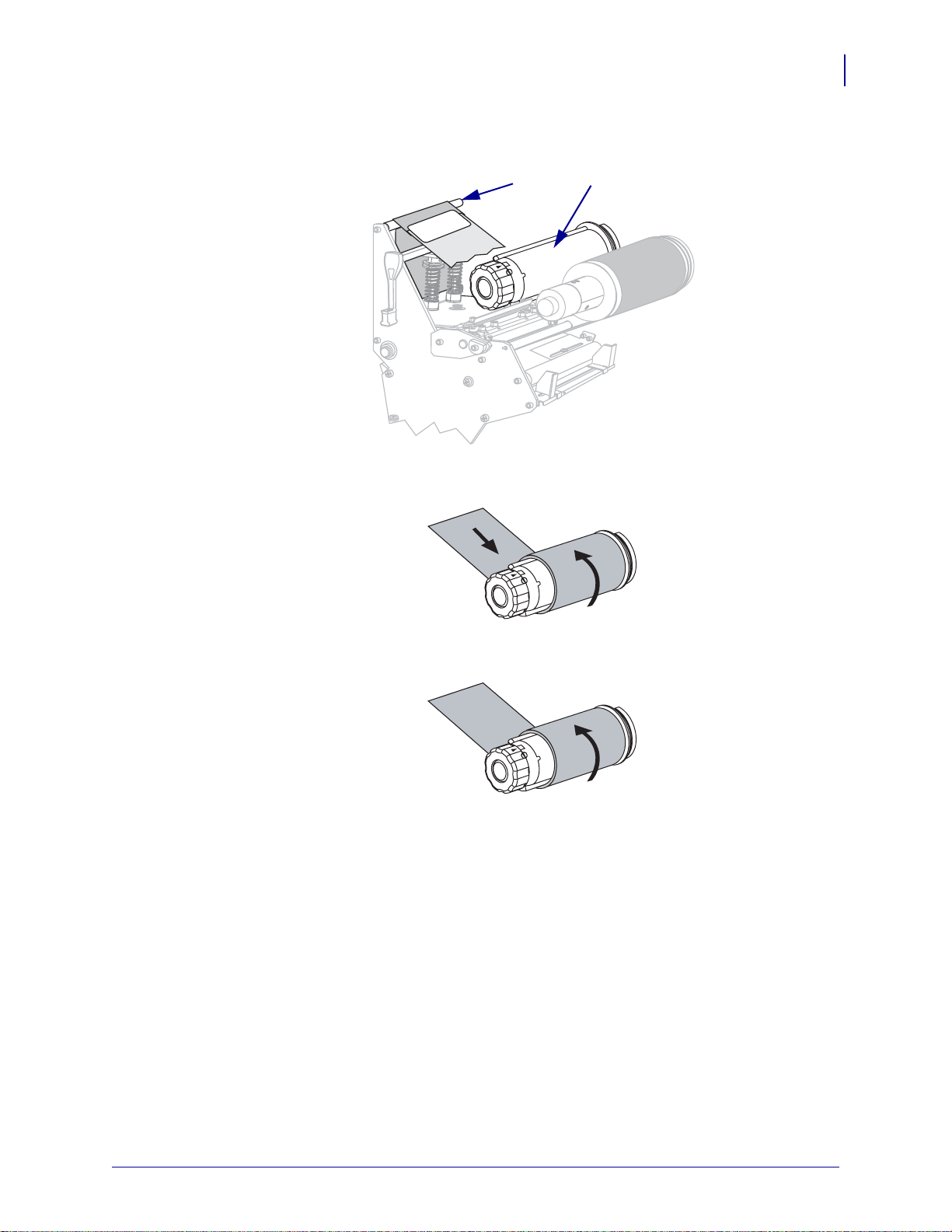

Caricamento di supporti in modalità riavvolgimento. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60

Rimozione della pellicola di supporto dal perno di riavvolgimento . . . . . . . . . . . . . . . 67

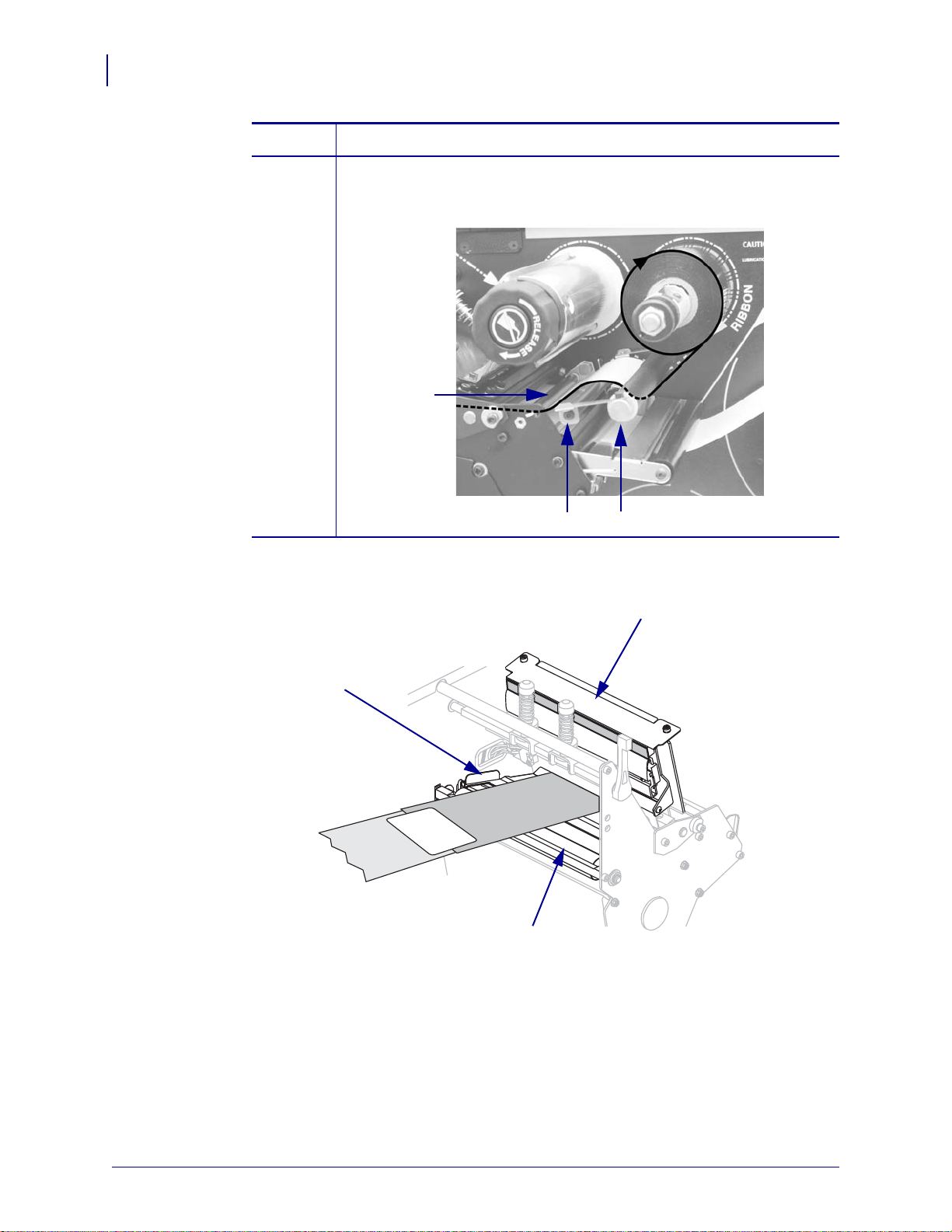

Caricamento del nastro. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 69

Rimozione del nastro usato . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 74

Calibrazione della stampante . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 76

Regolazione dei sensori trasmissivi del supporto. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 78

Sensore supporto superiore . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 78

Sensore supporto inferiore . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 81

Regolazione della pressione della testina di stampa e della posizione del pressore . . . . 82

Regolazione della posizione del pressore . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 82

Regolazione della pressione della testina di stampa . . . . . . . . . . . . . . . . . . . . . . . . . 83

4 • Configurazione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 85

Modalità di impostazione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 86

Accesso e utilizzo della modalità di impostazione . . . . . . . . . . . . . . . . . . . . . . . . . . . 86

Uscita dalla modalità di impostazione. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 87

Modifica dei parametri protetti tramite password . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 88

Valore della password predefinita. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 88

Disattivazione della funzione di protezione tramite password . . . . . . . . . . . . . . . . . . 88

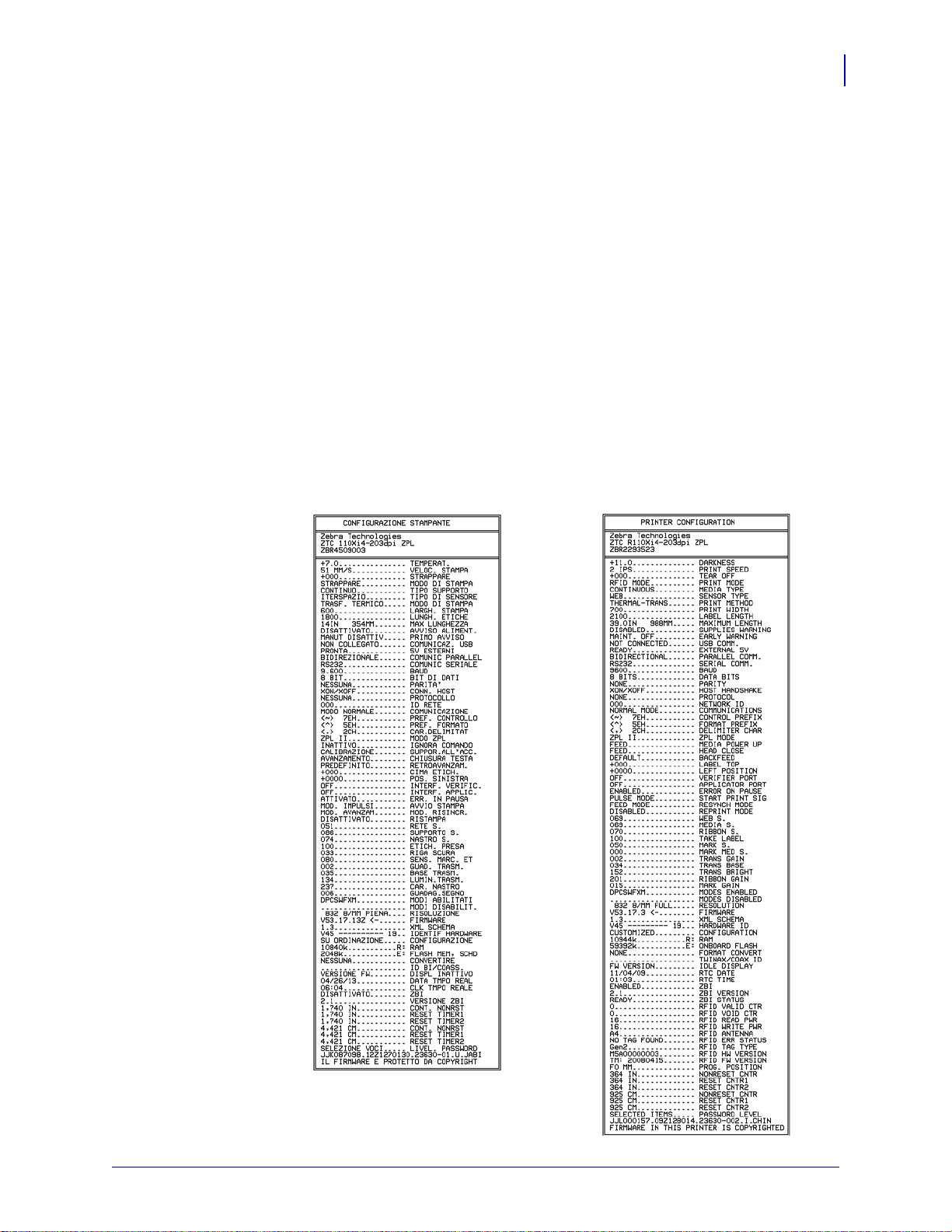

Stampa di un'etichetta di configurazione. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 89

Stampa di un'etichetta di configurazione di rete . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 90

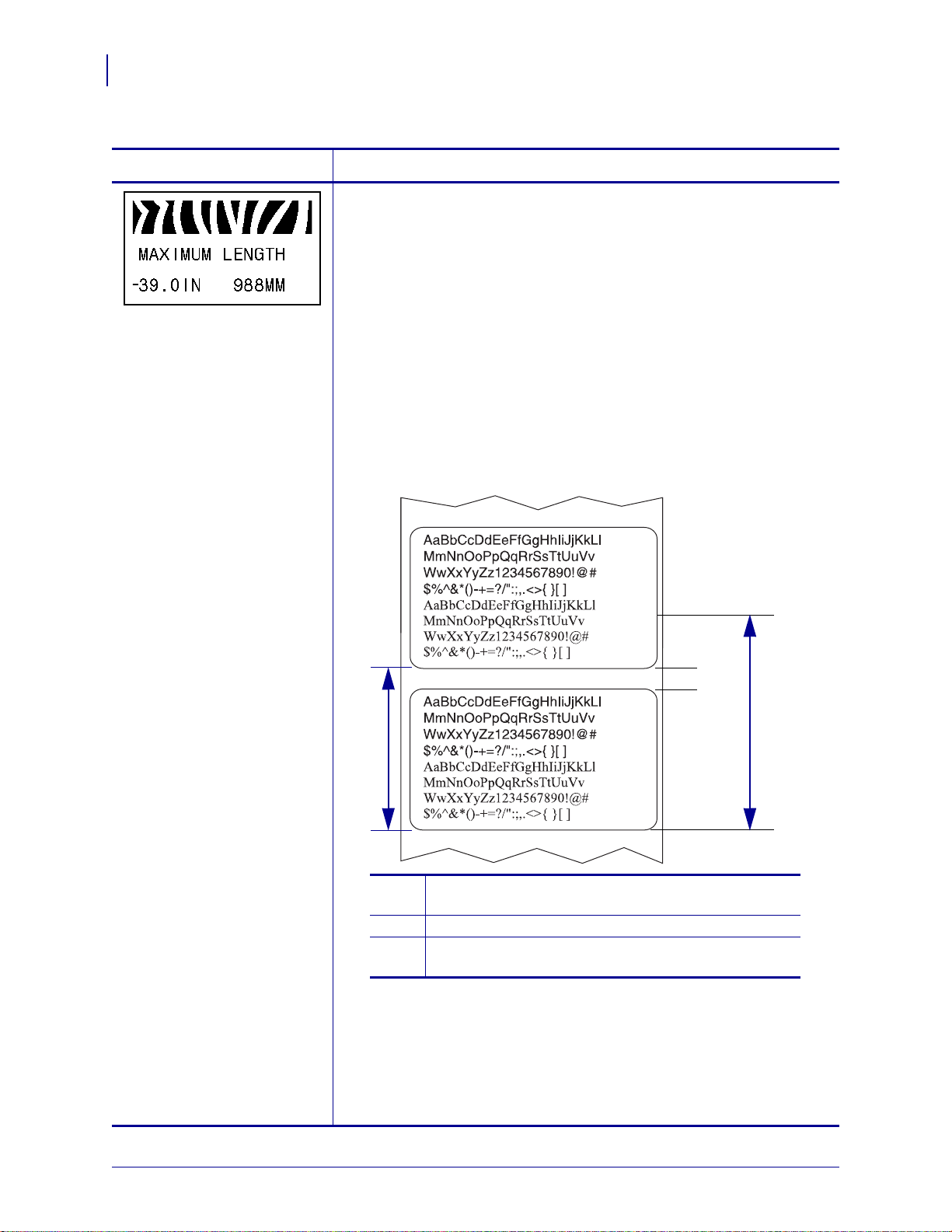

Parametri del pannello di controllo standard. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 91

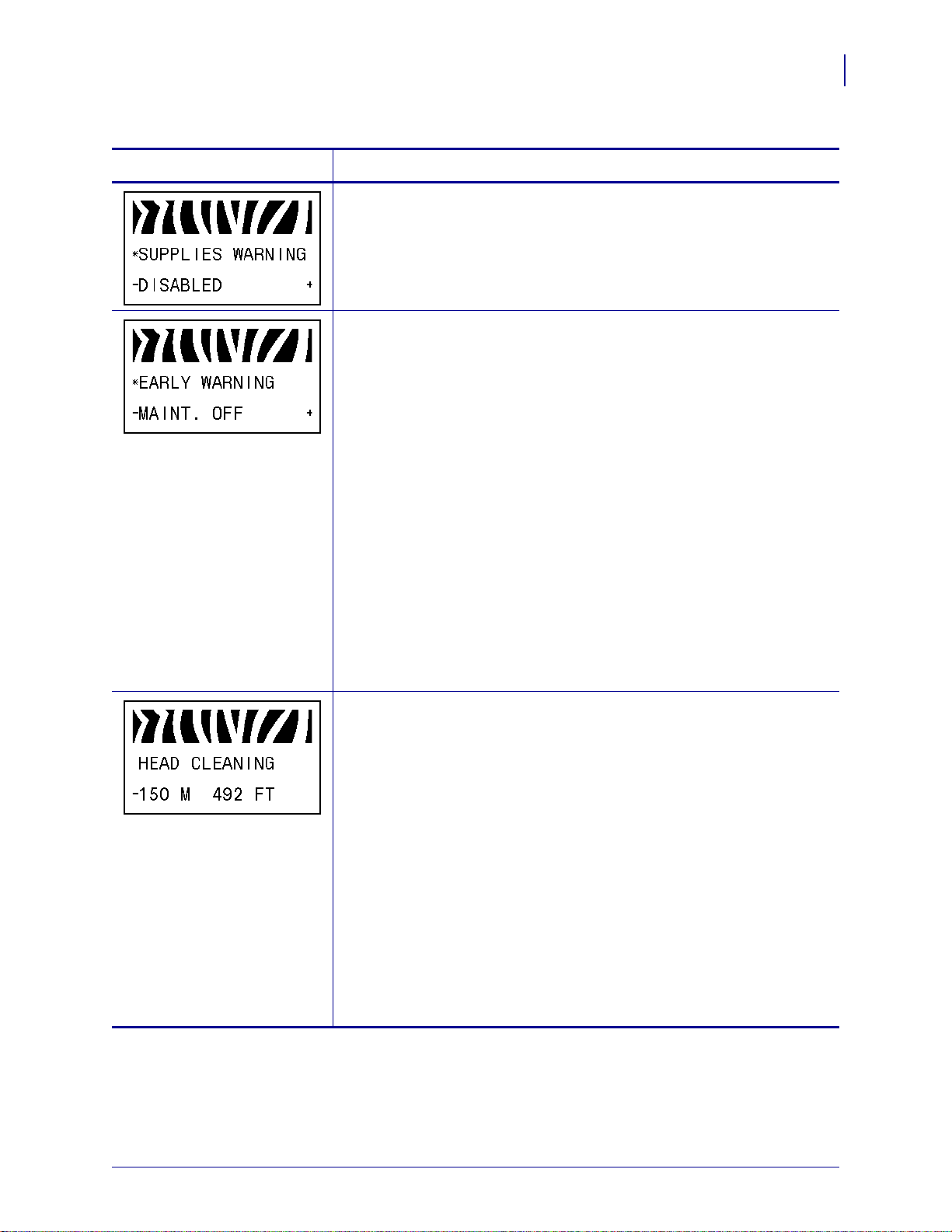

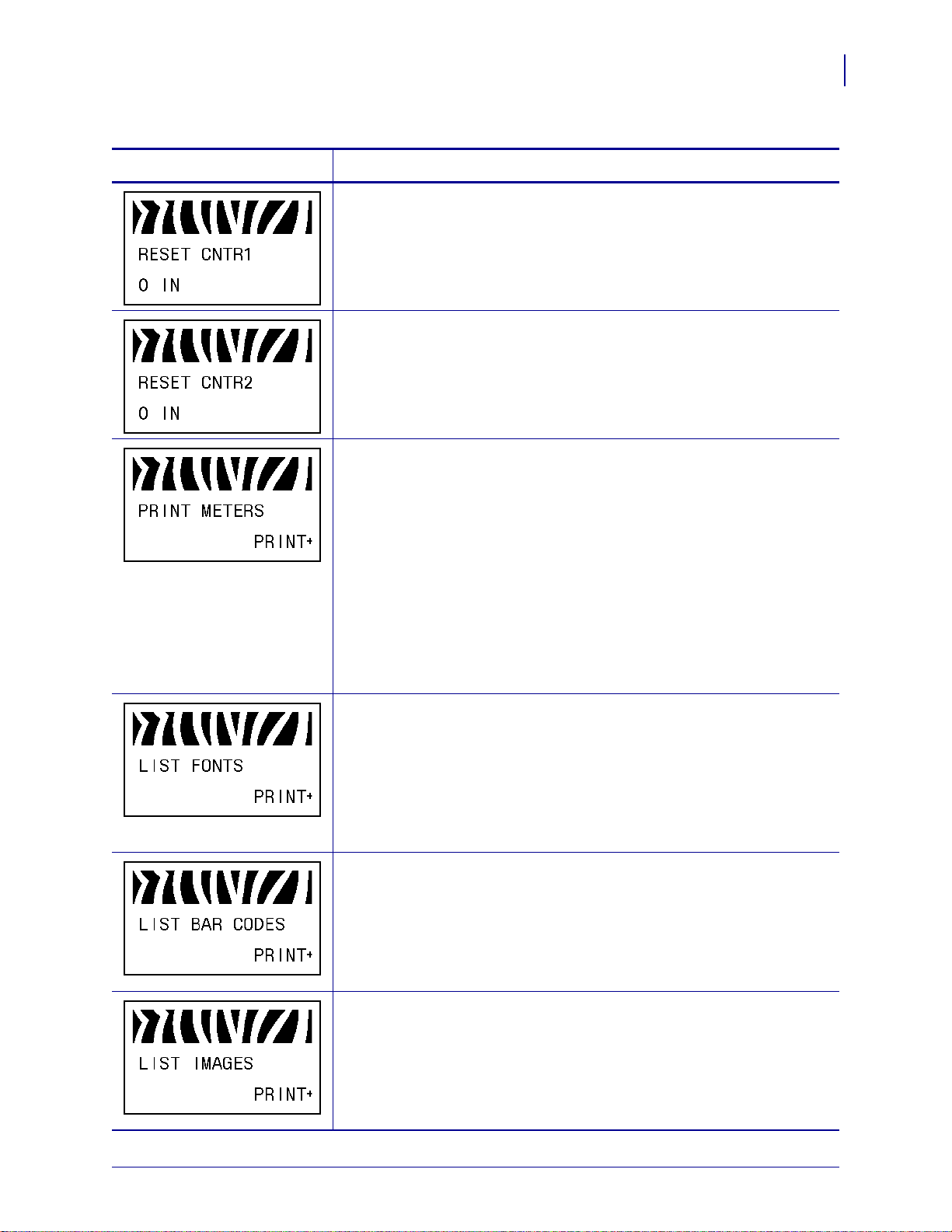

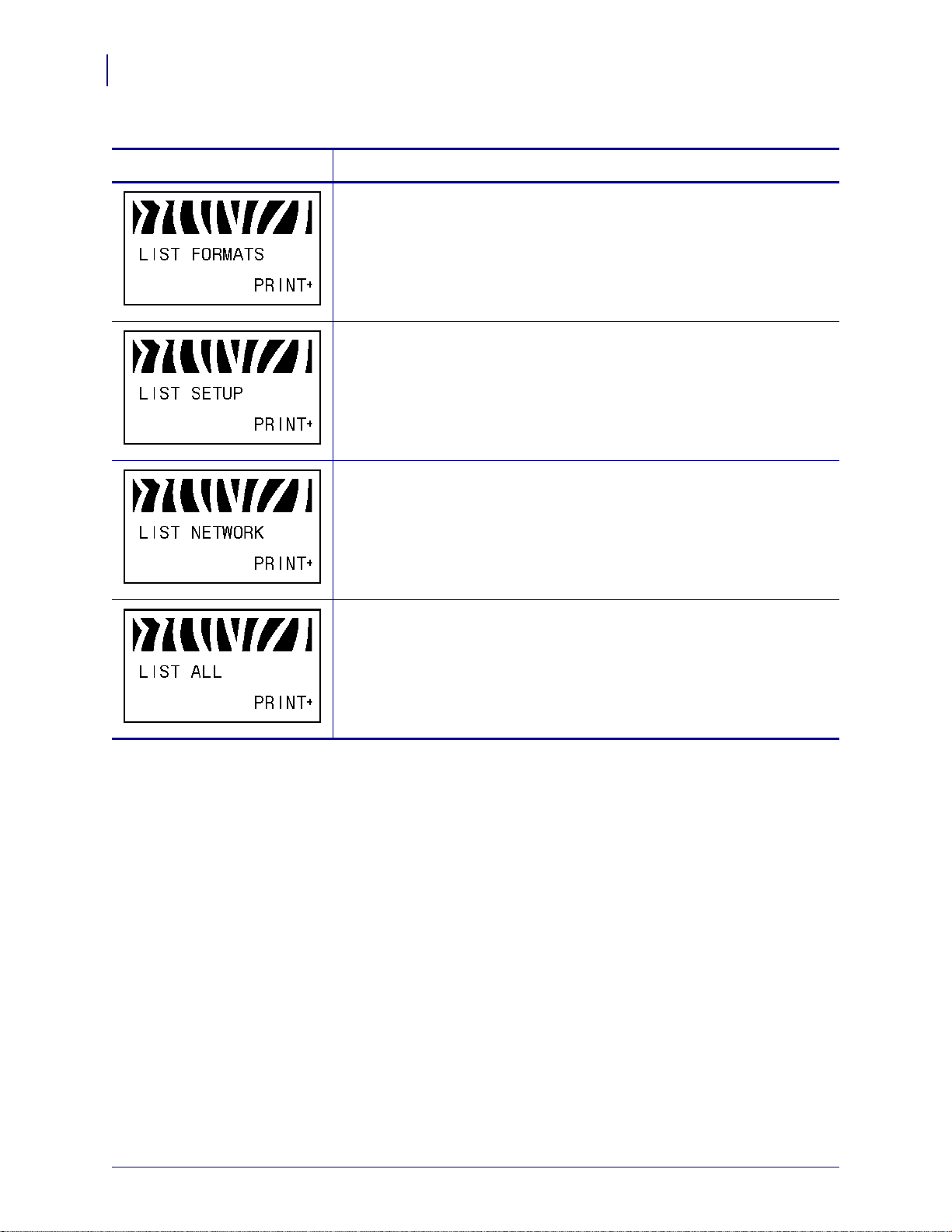

Parametri aggiuntivi del pannello di controllo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .117

5 • Manutenzione ordinaria . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 119

Sostituzione di componenti della stampante. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 120

Ordinazione di parti di ricambio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 120

Riciclaggio di componenti della stampante. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 120

Lubrificazione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 120

P1009874-053 Xi4™/RXi4™ Guida per l’utente 02/05/2013

Sommario

Pianificazione e procedure di pulizia. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 121

Pulizia delle parti esterne . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 121

Pulizia del comparto supporti . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 122

Pulizia della testina di stampa e del rullo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 122

Pulizia dei sensori. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 125

Pulizia della piastra apribile . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 128

Pulizia della taglierina. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 134

Sostituzione del fusibile . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 135

6 • Risoluzione dei problemi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 137

Liste di controllo per la risoluzione dei problemi. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 138

Messaggi di errore sul display LCD . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 139

Problemi di qualità di stampa . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 146

Problemi di calibrazione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 150

Problemi relativi alle comunicazioni . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 151

Problemi relativi al nastro . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 153

Problemi RFID . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 154

Problemi vari della stampante. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 157

Diagnostica della stampante. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 160

Autotest di accensione (POST) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 160

Autotest tramite il pulsante CANCEL (ANNULLA) . . . . . . . . . . . . . . . . . . . . . . . . . . 161

Autotest tramite il pulsante PAUSE (PAUSA). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 162

Autotest tramite il pulsante FEED (AVANZAMENTO). . . . . . . . . . . . . . . . . . . . . . . . 163

Autotest tramite i pulsanti FEED (AVANZAMENTO) e PAUSE (PAUSA) . . . . . . . . . 167

Test di diagnostica delle comunicazioni . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 168

Profilo del sensore . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 169

7 • Specifiche . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 171

Funzionalità. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 172

Funzionalità standard . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 172

Funzionalità opzionali. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 172

Zebra Programming Language (ZPL). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 173

Codici a barre . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 173

Specifiche generali . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 174

Specifiche fisiche . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 174

Specifiche elettriche . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 174

Condizioni ambientali per il funzionamento e l'immagazzinaggio. . . . . . . . . . . . . . . 174

Specifiche di stampa per modello. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 175

110Xi4 e R110Xi4 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 175

140Xi4, 170Xi4 e 220Xi4 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 176

Specifiche del nastro. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 177

110Xi4 e R110Xi4 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 177

140Xi4, 170Xi4 e 220Xi4 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 177

02/05/2013 Xi4™/RXi4™ Guida per l’utente P1009874-053

Sommario

Specifiche dei supporti . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 178

110Xi4 e R110Xi4 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 178

Stampanti 140Xi4, 170Xi4 e 220Xi4. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 179

Contratto di licenza per l'utente finale . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 181

Glossario . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 187

Indice . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 191

P1009874-053 Xi4™/RXi4™ Guida per l’utente 02/05/2013

Informazioni su questo

documento

In questa sezione vengono fornite informazioni relative ai contatti, alla struttura e all'organizzazione del documento e ai documenti di riferimento aggiuntivi.

Sommario

A chi è destinato questo documento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Struttura del documento. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Convenzioni adottate nel documento. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

02/05/2013 Xi4™/RXi4™ Guida per l'utente P1009874-053

Informazioni su questo documento

A chi è destinato questo documento

Questa Guida per l'utente è stata scritta per tutti coloro che devono eseguire operazioni di manutenzione e di aggiornamento della stampante o risolvere i problemi relativi a essa.

Struttura del documento

La Guida per l'utente è strutturata come segue:

Sezione Descrizione

Introduzione apagina13 In questa sezione viene fornita una panoramica

sulla stampante e sui relativi componenti.

Installazione della stampante apagina19

Funzionamento apagina35 In questa sezione vengono illustrate le procedure

Configurazione apagina85 In questa sezion e ven go no de scritti i parametri del

Manutenzione ordinaria apagina119 In questa sezione vengono illustrate le procedure

Risoluzione dei problemi apagina137 In questa sezione vengono fornite informazioni sui

Specifiche apagina171 In questa sezione vengono illustrate le fu nzioni e le

Glossario apagina187 Nel glossario viene fornito un elenco di termini

In questa sezione vengono illustrati gli aspetti da valutare e le operazioni da completare prima di caricare e configurare la stampante.

per caricare e calibrare la stampante.

pannello di controllo che consentono di configurare la stampante per un corretto funzionamento.

ordinarie di pulizia e manutenzione.

problemi che potrebbe essere necessario risolvere e sono riportati vari test di diagnostica.

specifiche relative a questa stampante.

comuni.

P1009874-053 Xi4™/RXi4™ Guida per l'utente 02/05/2013

Convenzioni adottate nel documento

Nel presente documento, per comunicare dete rminate informazioni vengono adottate le seguenti convenzioni.

Colore alternativo (solo per la versione in linea) I riferimenti incrociati contengono collegamenti ad altre sezioni di questa guida. Se la guida vi ene consultata in linea nel formato pdf, è possibile fare clic sul riferimento incrociato (testo blu) per passare direttamente a queste sezioni.

Esempi del display LCD Il testo del display a cristalli liquidi (LCD) della stampante è visualizzato con il font

Esempi di righe di comando Gli esempi di righe di comando sono visualizzati con il font Courier New. Digitare ad esempio directory

bin.

File e directory I nomi di file e directory sono visualizzati con il font Courier New. Ad esempio, il file

Zebra<numeroversione>.tar e la directory /root.

Bubbledot ICG.

ZTools per eseguire gli script post-installazione nella

Informazioni su questo documento

Convenzioni adottate nel documento

Icone utilizzate

Attenzione • Mette in guardia da potenziali scariche elettrostatiche.

Attenzione • Mette in guardia da potenziali rischi di scossa elettrica.

Attenzione • Mette in guardia dal rischio di ustioni derivanti da parti surriscaldate.

Attenzione • Mette in evidenza che l'errata o mancata esecuzione di una determinata

azione può provocare lesioni personali.

Attenzione • (Nessuna icona) Mette in evidenza che l'errata o mancata esecuzione di una

determinata azione può provocare danni alle apparecchiature.

Importante • Mette in evidenza informazioni essenziali per condurre a termine una

determinata attività.

Nota • Indica informazioni neutre o positive che sottolineano o integrano importanti

passaggi del testo principale.

Esempio • Fornisce un esempio, spesso uno scenario, per chiarire meglio un a sezione di

testo.

02/05/2013 Xi4™/RXi4™ Guida per l'utente P1009874-053

Informazioni su questo documento

Convenzioni adottate nel documento

Legende delle figure Le legende sono utilizzate quando una figura contiene informazioni che devono essere etichettate e descritte. L'illustrazione è segu ita da una tabella che con tiene le etichette e le descrizioni. Un esempio è riportato nella Figura 1.

Figura 1 • Figura di esempio con legende

Pulsante SETUP/EXIT

(IMPOSTA/ESCI) Pulsante CALIBRATE

(CALIBRAZIONE)

P1009874-053 Xi4™/RXi4™ Guida per l'utente 02/05/2013

Introduzione

In questa sezione viene fornita una panoramica sulla stampante e sui relativi componenti.

Sommario

Componenti della stampante . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Pannello di controllo. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

02/05/2013 Xi4™/RXi4™ Guida per l'utente P1009874-053

Introduzione

5 6

Componenti della stampante

Nella Figura 2 sono illustrati i componenti standard all'interno del comparto supporti della stampante. A seconda del modello della stampante e dei componenti opzionali installati, la stampante potrebbe risultare leggermente diversa da qu ella visualizzata nell'immagine. L'utente dovrebbe prendere conoscenza di tali componenti prima di conti nuare la proced ura di configurazione della stampante.

Figura 2 • Componenti della stampante

Rullo

Pannello di controllo

Gruppo testina di stampa

3 4

* Determinato dal modello della stampante. Vedere A, B o C.

Leva di apertura della testina di stampa

Perno di avvolgimento del nastro

Perno di alimentazione del nastro

Guida di alimentazione supporti*

Staffa di alimentazione supporti*

Perno supporti*

Utilizzato nei modelli 110Xi4/R110Xi4 a

200 dpi e 300 dpi. Utilizzato nei modelli 110Xi4/R110Xi4 a

600 dpi. Utilizzato in tutti gli altri modelli Xi4.

P1009874-053 Xi4™/RXi4™ Guida per l'utente 02/05/2013

Pannello di controllo

1 2 3 4

12 13 14

Tutti i comandi e gli i ndica tori per la stampante si trovano sul pannello di controllo (Figura 3).

•Sul display a cristalli liquidi (LCD) del pannello di controllo sono riportati lo stato

operativo e i parametri della stampante.

•I pulsanti del pannello di controllo sono utilizzati per controllare le operazioni della

stampante e per impostare i parametri.

•I LED del pannello di control lo mostrano lo stato operativo della stampante oppure

indicano quali sono i pulsanti attivi del pannello di controllo.

Figura 3 • Posizione dei pulsanti e dei LED del pannello di controllo

Introduzione

Pannello di controllo

Spia di

Accesa quando la stampante è in funzione.

alimentazione

Spia PAUSE

Accesa quando la stampante è in pausa.

(PAUSA) Spia di errore Spenta Normale funzionamento, nessun errore della stampante.

Lampeggiante Si è verificato un errore della stampante. Per ulteriori

Spia dei dati Spenta Normale funzionamento. Non è in corso la ricezione o

Accesa La stampante sta elaborando i dati o è in fase di stampa. Non è

informazioni controllare il display LCD.

l'elaborazione di dati.

in corso la ricezione di dati.

Lampeggiante La stampante sta ricevendo dati o inviando informazioni di

stato al computer host.

02/05/2013 Xi4™/RXi4™ Guida per l'utente P1009874-053

Introduzione

Pannello di controllo

LCD Il funzionamento dell'LCD del pannello di controllo varia a seconda della

modalità della stampante.

•In modalità operativa, l'LCD visualizza lo stato della stampante, talvolta

associato a una spia del pannello di controllo.

•In modalità pausa, la stampante interrompe temporaneamente il lavoro di

stampa.

•In modalità di impostazione, è possibile utilizzare il display LCD del

pannello di controllo per visualizzare o modificare i parametri della stampante (vedere Parametri del pannello di controllo standard

apagina91).

•In modalità errore, l'LCD può visualizzare un allarme o un messaggio di

errore (vedere Messaggi di errore sul display LCD apagina139).

PIÙ (+) Modifica i valori dei parametri. Gli utilizzi comuni sono aumentare un valore,

rispondere "sì", scorrere delle scelte o modificare valori durante l'immissione della password della stampante.

PREVIOUS (PRECEDENTE)

MENO (-) Modifica i valori dei parametri. Gli utilizzi comuni sono diminuire un valore,

In modalità di impostazione, consente di scorrere il display LCD passando al parametro precedente. Premere e tenere premuto per scorrere rapidamente.

rispondere "no", scorrere delle scelte o modificare la posizione del cursore durante l'immissione della password della stampante.

SETUP/EXIT (IMPOSTA/ESCI)

NEXT/SAVE (SUCCESSIVO/ SALVA)

Consente di accedere alla modalità di impostazione e di uscirne.

• In modalità di impostazione, consente di scorrere il display LCD passando al parametro successivo. Premere e tenere premuto per scorrere rapidamente.

• All'uscita dalla modalità di impostazione, salva le modifiche eseguite nella configurazione e nella sequenza di calibrazione.

CALIBRATE (CALIBRAZIONE)

Esegue la calibrazione dei seguenti elementi della stampante:

• Lunghezza dei supporti

• Tipo di supporto (continuo o non continuo)

• Metodo di stampa (termica diretta o trasferimento termico)

• Valori del sensore

PAUSE (PAUSA)

Consente di sospendere o riprendere il funzionamento della stampant e o di rimuovere i messaggi di errore e cancellare il display LCD.

• Se la stampante è inattiva, entra immediatamente in modalità pausa.

• Se la stampante è in fase di stampa, l'etichetta viene completata prima che la stampante entri in pausa.

FEED (AVANZAMENTO)

Ogni volta che viene premuto, nella stampante viene alimentata un'etichetta vuota.

• Se la stampante è inattiva o in pausa, l'etichetta viene fatta avanzare immediatamente.

• Se la stampante sta stampando, l'etichet ta viene fatta avanzare al termine della stampa.

P1009874-053 Xi4™/RXi4™ Guida per l'utente 02/05/2013

Introduzione

Pannello di controllo

CANCEL (ANNULLA)

Consente di annullare i lavori di stampa quando la stampante è in pausa. Premendo una volta il pulsante

CANCEL (ANNULLA) si ottengono i seguenti

risultati:

• Viene annullato il formato dell'etichetta in fase di stampa.

• Se non è in corso la stampa di alcun formato di etichetta, viene annullato il formato dell'etichetta successiva.

• Se non vi sono formati di etichette in attesa di stampa, il comando immesso con il pulsante

Tenendo premuto

CANCEL (ANNULLA) viene ignorato.

CANCEL (ANNULLA) l'intera memoria dei formati di

etichette della stampante viene cancellata. Dopo la cancellazione dei formati, la spia DATA (DATI) si spegne.

02/05/2013 Xi4™/RXi4™ Guida per l'utente P1009874-053

Introduzione

Note • ____________________________________________________________________

__________________________________________________________________________

Pannello di controllo

P1009874-053 Xi4™/RXi4™ Guida per l'utente 02/05/2013

Installazione della

stampante

In questa sezione vengono illustrati gli aspetti da valu ta re e le o perazio ni da comple tare p rima di caricare e configurare la stampante.

Sommario

Prima di iniziare . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

Gestione della stampante . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

Disimballaggio e ispezione della stampante . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

Immagazzinaggio della stampante. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

Spedizione della stampante. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

Scelta del luogo di installazione della stampante. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Scelta del piano d'appoggio. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Predisposizione delle corrette condizioni operative. . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Predisposizione di spazio sufficiente. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Predisposizione dell'origine dati. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Predisposizione di una fonte di alimentazione elettrica. . . . . . . . . . . . . . . . . . . . . . . . 22

Selezione di un'interfaccia di comunicazione dati . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

Cavi dati e schede wireless . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

Collegamento della stampante a una fonte di alimentazione. . . . . . . . . . . . . . . . . . . . . . 28

Specifiche del cavo di alimentazione. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

Tipi di supporti . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

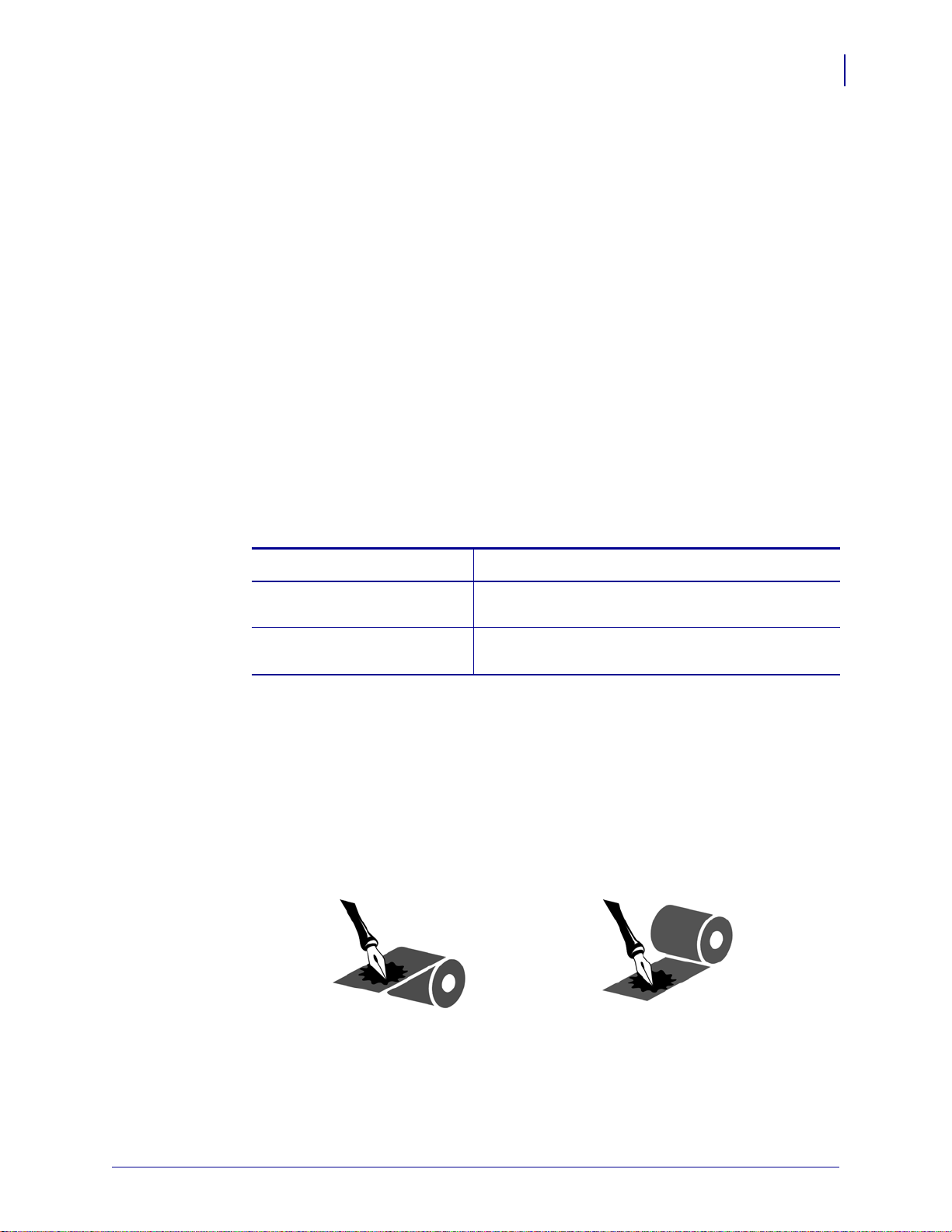

Panoramica del nastro. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

Quando utilizzare il nastro . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

Lato rivestito del nastro . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

02/05/2013 Xi4™/RXi4™ Guida per l'utente P1009874-053

Installazione della stampante

Prima di iniziare

Esaminare questa lista di controllo e risolvere gli eventuali problemi prima di installare o utilizzare la stampante.

 Disimballare e ispezionare la stampante Si è provveduto a disimballare la

 Individuare un luogo Si è provveduto a individuare un luogo appropriato per la

 Eseguire il collegamento a un'origine dei dati È stato stabilito come collegare la

 Collegare un cavo di alimentazione Il cavo di alimentazione è appropriato per la

stampante e a controllare se presenta dei danni? In caso negativo, vedere Disimballaggio e

ispezione della stampante a pagina 21.

stampante? In caso negativo, vedere Scelta del luogo di installazione della stampante

apagina22.

stampante a un'origine dei dati (in gen ere un computer)? Per ulteri ori informazioni, ve dere

Selezione di un'interfaccia di comunicazione dati a pagina 23.

stampante? Se non si è certi, vedere Specifiche del cavo di alimentazi one a pagina 29. Per collegare il cavo di alimentazione e alimentare la stampante, vedere Collegamento della

stampante a una fonte di alimentazione a pagina 28.

 Selezionare i supporti I supporti sono corretti per l'applicazione? Se non si è certi,

vedere Tipi di supporti a pagina 31.

 Selezionare il nastro È necessario utilizzare il nastro ed è disponibile quello

appropriato? Se non si è certi, vedere Panoramica del nastro a pagina 33.

P1009874-053 Xi4™/RXi4™ Guida per l'utente 02/05/2013

Gestione della stampante

In questa sezione viene descritto come gestire la stampante.

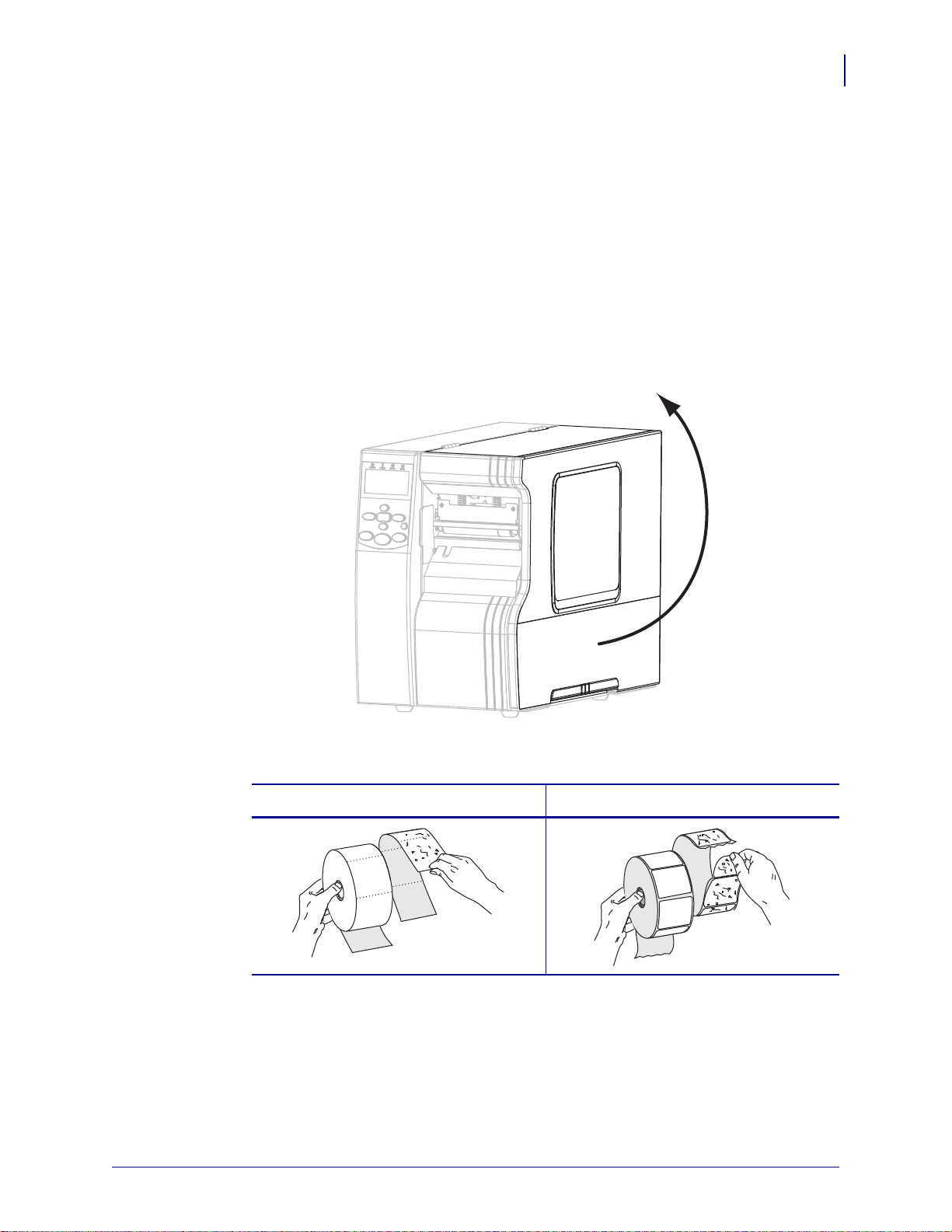

Disimballaggio e ispezione della stampante

Quando si riceve la stampante, disimballarla immediatamente e verificare la presenza di eventuali danni dovuti alla spedizione.

• Conservare tutti i materiali di imballaggio.

• Controllare che le superfici esterne non siano danneggiate.

• Sollevare lo sportello supporti e controllare che i componenti nel comparto supporti non abbiano subito danni.

Se vengono rilevati danni dovuti alla spedizione:

• Comunicarlo immediatamente e presentare una certificazione dei danni alla società di spedizioni.

• Conservare tutti i materiali di imballaggio per la verifica che condurrà la società di spedizioni.

Installazione della stampante

Gestione della stampante

• Informare il rivenditore Zebra autorizzato.

Importante • Zebra Technologies Corporation non è responsabile di eventuali danni

verificatisi durante la spedizione dell'apparecchiatura e non provvederà a ripararli in garanzia.

Immagazzinaggio della stampante

Se non si desidera utilizzare immediatamente la stampante, reimballarla util izzando i materiali originali. Per informazioni sulle condizioni di immagazzinaggio della stampante, vedere la

Tabella 1.

Tabella 1 • Temperatura e umidità di immagazzinaggio

Temperatura Umidità relativa

da –40° a 60°C (da –40°F a 140°F) Dal 5% all'85% in assenza di condensa

Spedizione della stampante

Se è necessario spedire la stampante:

• Spegnere (O) la stampante e scollegare tutti i cavi.

• Rimuovere qualsiasi supporto, nastro o oggetto libero dall'interno della stampante.

• Chiudere la testina di stampa.

• Riporre con attenzione la stampante nell'imballaggio originale oppure in un contenitore alternativo idoneo per evitare danni durante il trasporto. Se l'imballaggio originale è andato perduto o è stato distrutto, è possibile acquistarne uno da Zebra.

02/05/2013 Xi4™/RXi4™ Guida per l'utente P1009874-053

Installazione della stampante

Scelta del luogo di installazione della stampante

Al momento di scegliere una collocazione appropriata per la stampante, tenere in considerazione quanto segue.

Scelta del piano d'appoggio

Scegliere un piano d'appoggio solido, livellato di dimensioni e robustezza sufficienti per sorreggere la stampante ed eventuali altre apparecchiature necessarie, ad esempio un computer. Alcuni esempi di piani d'appoggio validi sono un tav olo , un ba nco ne , un a scriv ani a o un carrello. Per informazioni sul peso e le dimensioni della stampante, vedere Specifiche

generali apagina174.

Predisposizione delle corrette condizioni operative

Questa stampante è stata realizzata in modo da consentirne l'utilizzo in una vasta gamma di condizioni ambientali ed elettriche, ad esempio in magazzino o in officina. Per ulteriori informazioni sulle condizioni operative e di immagazzinaggio, vedere Specifiche generali

a pagina 174.

Nella Tabella 2 sono riportati i requisiti di temperatura e umidità relativa per la stampante in modalità operativa.

Tabella 2 • T e mperatura e umidità in condizioni operative

Modalità Temperatura Umidità relativa

Trasferimento termico da 5° a 40°C (da 41° a 104°F) Dal 20% all'85% in assenz a di

Termica diretta da 0° a 40°C (da 32° a 104°F) Dal 20% all'85% in assenza di

Predisposizione di spazio sufficiente

Attorno alla stampante deve esservi spazio sufficiente per permettere di aprire lo sportello supporti. Lasciare spazio libero su tutti i lati della stamp ante per consentire una ventilazione e un raffreddamento adeguati.

Attenzione • Evitare di collocare materiale da imbottitura o ammortizzante sotto o dietro la

stampante poiché potrebbe limitare il flusso d'aria e causare il surriscaldamento della stampante.

Predisposizione dell'origine dati

Se la stampante verrà posizionata lontano dall'origine dati, ad esempio un computer, il luogo prescelto deve essere provvisto delle connessioni appropriate all'origine dati. Per ulteriori informazioni sui tipi di interfacce di comunicazione e le relative limitazioni, vedere Selezione

di un'interfaccia di comunicazione dati apagina23.

condensa

Predisposizione di una fonte di alimentazione elettrica

Posizionare la stampante a breve distanza da una presa elettrica facilmente accessibile.

P1009874-053 Xi4™/RXi4™ Guida per l'utente 02/05/2013

Installazione della stampante

Selezione di un'interfaccia di comunicazione dati

Nella Tabella 3 vengono fornite informazioni di base sulle interfacce di comunicazione dati che è possibile utilizzare per collegare la stampante a un computer. È possibile inviare formati di etichetta alla stampante utilizzando qualsiasi interfacc ia di comunicazione dati disponibile. Selezionare un'interfaccia supportata sia dalla stamp ante c he dal co mputer i n us o op pure dalla rete locale (LAN, Local Area Network).

Nella Tabella 3 viene anche illustrato come collegare i vari tipi di cavi dati alla stampante e al computer. I connettori sul retro del computer possono trovarsi in posizioni diverse rispetto a quelle del computer di esempio illustrato in questa sezi one.

Attenzione • Prima di collegare i cavi di comunicazione dati, controllare che la stampante

sia spenta ( accesa (

O). Il collegamento di un cavo di comunicazione dati mentre la stampante è

I) potrebbe danneggiarla.

Tabella 3 • Interfacce di comunicazione dati

Interfaccia

Standard o opzionale

Descrizione

RS-232 seriale Standard Limitazioni e requisiti

• Lunghezza massima del cavo pari a 15,24 m (50 ft).

• Potrebbe essere necessario modificare i parametri della stampante in modo da impostarli sugli stessi valori del computer host.

• Se si utilizza un cavo modem standard, il collegamento alla stampante deve essere effettuato tramite un adattatore null modem.

Collegamenti e configurazione La velocità di trasmissione, il numero di bit di dati e di stop, la parità e il controllo XON/XOFF o DTR devono corrispondere a quelli del computer host. Per visualizzare o modificare questi parametri, vedere

Parametri del pannello di controllo standard apagina91.

02/05/2013 Xi4™/RXi4™ Guida per l'utente P1009874-053

Installazione della stampante

Selezione di un'interfaccia di comunicazione dati

Tabella 3 • Interfacce di comunicazione dati (Continua)

Interfaccia

IEEE 1284 parallela bidirezionale

Standard o opzionale

Descrizione

Standard Limitazioni e requisiti

• Lunghezza massima del cavo pari a 3 m (10 ft).

• Lunghezza consigliata del cavo pari a 1,83 m (6 ft).

• Non è necessario modificare i parametri della stampante per adeguarli a quelli del computer host.

Collegamenti e configurazione Non è necessario eseguire ulteriori configurazioni. Il server di stampa Ethernet (se install ato) utilizza questa porta sulla stampante.

USB Standard Limitazioni e requisiti

• Lunghezza massima del cavo pari a 5 m (16,4 ft).

• Non è necessario modificare i parametri della stampante per adeguarli a quelli del computer host.

Collegamenti e configurazione Non è necessario eseguire ulteriori configurazioni.

Attenzione • Prestare attenzione a non collegare il cavo USB al

connettore del server di stampa Ethernet cablato della stampante per evitare di danneggiare il connettore.

P1009874-053 Xi4™/RXi4™ Guida per l'utente 02/05/2013

Installazione della stampante

Selezione di un'interfaccia di comunicazione dati

Tabella 3 • Interfacce di comunicazione dati (Continua)

Interfaccia

Standard o opzionale

Descrizione

BIASS/COASS Opzionale Limitazioni e requisiti

• Funziona come un convertitore da EBCDIC a ASCII.

• Consente di comunicare con la stampante in ambiente IBM

AS/400

Collegamenti e configurazione Non è necessario eseguire ulteriori configurazioni. Per acquistare questa opzione, contattare il rivenditore autorizzato Zebra.

02/05/2013 Xi4™/RXi4™ Guida per l'utente P1009874-053

Installazione della stampante

Selezione di un'interfaccia di comunicazione dati

Tabella 3 • Interfacce di comunicazione dati (Continua)

Interfaccia

Server di stampa Ethernet cablato interno

Standard o opzionale

Descrizione

Standard Limitazioni e requisiti

• Consente di utilizzare la stampante da qualsiasi computer della LAN.

• In modalità ZPL, consente di comunicare con la stampante tramite le relative pagine Web.

• La stampante deve essere configurata in modo da utilizzare la LAN.

Collegamenti e configurazione Per istruzioni sulla configurazione, fare riferimento al manuale ZebraNet 10/100 Print Server User and Reference Guide (Guida per l'utente del server di stampa ZebraNet 10/100). Una copia di questo manuale è disponibile all'indirizzo http://www.zebra.com/manuals oppure nel CD fornito con la stampante.

Nota • Per utilizzare questo coll egamento, potrebbe essere

necessario rimuovere il tappo installato in fabbrica per impedire che venga incidentalmente inserito un conn ettore USB in questa porta.

Server di stampa Ethernet wireless

Opzionale Limitazioni e requisiti

• Consente di utilizzare la stampante da qualsiasi computer della rete locale wireless (WLAN, Wireless Local Area Network).

• In modalità ZPL, consente di comunicare con la stampante tramite le relative pagine Web.

• La stampante deve essere configurata in modo da utilizzare la WLAN.

Configurazione Per istruzioni sulla configurazione, vedere ZebraNet Wireless User Guide (Guida per l'utente di ZebraNet Wireless). Una copia di questo manuale è disponibile all'indirizzo

http://www.zebra.com/manuals oppure nel CD fornito con la

stampante.

Nota • Questa connessione può coprire o bloccare

l'accesso alla porta parallela.

P1009874-053 Xi4™/RXi4™ Guida per l'utente 02/05/2013

Cavi dati e schede wireless

È necessario fornire tutti i cavi dati o le schede wireless per l'applicazione.

Cavi dati I cavi Ethernet non richiedono schermatura, mentre tutti gli altri cavi dati devono essere completamente schermati e dotati di connettori rivestiti da un involucro di metallo o metallizzato. L'utilizzo di cavi dati non schermati può aumentare le emissioni irradiate oltre i limiti definiti dalle normative.

Per ridurre al minimo i disturbi elettrici nel cavo:

• Limitare il più possibile la lunghezza dei cavi.

• Non avvolgere troppo strettamente i cavi dati con i cavi di alimentazione.

• Non collegare i cavi dati ai condotti per i cavi di alimentazione.

Schede wireless Per informazioni sulle schede wireless supportate, consultare la ZebraNet Wireless User Guide (Guida per l'utente di ZebraNet Wireless). Una copia di questo manuale è

disponibile all'indirizzo http://www.zebra.com/manuals oppure nel CD fornito con la stampante.

Installazione della stampante

Selezione di un'interfaccia di comunicazione dati

02/05/2013 Xi4™/RXi4™ Guida per l'utente P1009874-053

Installazione della stampante

Collegamento della stampante a una fonte di alimentazione

Il cavo di alimentazione CA è dotato di un connettore femmina tripolare a un'estremità, c he si inserisce nel connettore di alimentazione CA corrispondente nella parte posteriore della stampante. Se con la stampante non viene fornito un cavo di alimentazione, fare riferimento a

Specifiche del cavo di alimentazione apagina29.

Attenzione • Per la sicurezza del personale e dell'apparecchiatura, utilizzare sempre un

cavo di alimentazione a tre conduttori approvato e specifico della regione o del paese in cui verrà installata l'unità. Al cavo dovrà essere collegato un connettore femmina IEC 320 e una spina tripolare a massa appropriata alla configurazione in uso nella regione specifica.

Per collegare la stampante a una fonte di alimentazione, procedere come segue:

1. Spostare l'interruttore di alimentazione della stampante in posizione off (O).

2. Inserire il cavo di alimentazione nel connettore di alimentazione CA (1) sul retro della

stampante.

3. Inserire l'altra estremità del cavo in una presa di corrente vicino alla stampante.

4. Accendere (I) la stampante.

Il display LCD e le spie del pannello di controllo vengono attivati, indicando che la stampante è in fase di avvio.

P1009874-053 Xi4™/RXi4™ Guida per l'utente 02/05/2013

Collegamento della stampante a una fonte di alimentazione

Specifiche del cavo di alimentazione

Attenzione • Per la sicurezza del personale e dell'apparecchiatura, utilizzare sempre un

La dotazione o meno del cavo di alimentazione dipende dalla modalità con cui viene ordinata la stampante. Se nell'ordine non è incluso alcun cavo o se il cavo incluso non è idoneo per i requisiti dell'utente, vedere la Figura 4 e fare riferimento alle linee gu ida seguenti:

• La lunghezza complessiva del cavo deve essere inferiore a 3 m (9,8 ft).

• Il cavo deve essere approvato per una corrente nominale di almeno 10 A, 250 V.

• Il telaio deve essere collegato a massa (terra) per garantire la sicurezza e ridurre

l'interferenza elettromagnetica.

Figura 4 • Specifiche del cavo di alimentazione

Installazione della stampante

Spina CA per il paese - Deve essere presente il

contrassegno di certificazione di almeno una delle più conosciute organizzazioni int erna zio na li sulla sicurezza (Figura 5).

Cavo HAR a 3 conduttori o altro cavo approvato per

il paese. Connettore IEC 320 - Deve essere presente il

contrassegno di certificazione di almeno una delle più conosciute organizzazioni int erna zio na li sulla sicurezza (Figura 5). Lunghezza  3 m (9,8 ft). Specifiche: 10 Amp, 250

VCA.

Figura 5 • Certificazioni di organizzazioni internazionali sulla sicurezza

02/05/2013 Xi4™/RXi4™ Guida per l'utente P1009874-053

Installazione della stampante

Installazione della protezione del pannello di controllo

Insieme con la stampante viene fornita una protezione per il pannello di controllo (Figura 6). Installare questa protezione opzion al e se la stampante viene utilizzata in un a m bie nt e u m id o o sporco, per contribuire a proteggere la tastiera da eventuali danni.

Figura 6 • Protezione del pannello di controllo

Per installare la protezione del pannello di controllo, procedere come segue:

1. Rimuovere il supporto in carta dalla protezione del pannello di con trollo per scoprire

l'adesivo.

2. Allineare con attenzione la protezione sulla tastiera. Premere in modo da fare aderire la

protezione alla stampante.

P1009874-053 Xi4™/RXi4™ Guida per l'utente 02/05/2013

Tipi di supporti

Importante • Zebra consiglia l'utilizzo di prodotti originali Zebra per una stampa continua di

alta qualità. È stata realizzata una vasta gamma di partite di carta, polipropilene, poliestere e vinile allo scopo specifico di esaltare le capacità della stampante e di evitare l'usura prematura della testina di stampa. Per acquistare i materiali di consumo, visitare il sito

http://www.zebra.com/howtobuy.

Con la stampante è possibile utilizzare diversi tipi di supporti.

• Supporti standard - Etichette singole o continue provviste di un supporto adesivo che consente di farle aderire a una pellicola di supporto.

• Cartellini - Per la stampa dei cartellini viene solitamente utilizzata una carta pesante. I cartellini sono normalmente separati da perforazioni e in essi non sono presenti materiale adesivo o pellicola di supporto.

• Supporti "intelligenti" con identificazione in radiofrequenza (RFID, Radio Frequency Identification) - Da utilizzare con stampanti dotate di un lettore/encoder RFID. Per le etichette RFID vengono utilizzati gli stessi materiali e adesivi delle etichette non RFID. Tra l'etichetta e la pellicola di supporto è inserito un transponder RFID, detto anche "inlay", costituito da un chip e da un'antenna. La sagoma del transponder varia da un produttore all'altro ed è visibile attraverso l'etichetta. Tutte le etichette "intelligenti" dispongono di una memoria di lettura e molte sono dotate di memoria codificabile.

Installazione della stampante

Tipi di supporti

Nella Tabella 4 sono descritti i supporti in rotolo e a fogli ripiegati. I supporti in rotolo vengono caricati nella stampante mentre i supporti a fogli ripiegati possono essere posizionati all'interno o all'esterno della stampante.

02/05/2013 Xi4™/RXi4™ Guida per l'utente P1009874-053

Installazione della stampante

Tipi di supporti

Tabella 4 • Supporti in rotolo e a fogli ripiegati

Tipo di supporto Aspetto Descrizione

Supporti in rotolo non continui

I supporti in rotolo sono avvolti attorno a una bobina di 76 mm (3 in). Per la separazione delle etichette vengono utilizzati uno o più metodi descritti di seguito.

•Nei supporti a bobina le etichette sono separate da spazi vuoti, fori o tacche.

Supporti a fogli ripiegati non continui

Supporti in rotolo continui

•Nei supporti con riga nera le etichette vengono separate da righe nere prestampate sul retro.

•I supporti perforati presentano perforazioni che consentono di separare facilmente le etichette o i cartellini. Tra le etichette o i cartellini possono essere presenti anche righe nere o altri tipi di separazione.

I supporti a fogli ripiegati sono piegati a ventaglio. Possono avere gli stessi tipi di separazione tra le etichette dei supporti in rotolo non continui. Le separazioni sono in cor rispondenza delle pieghe o vicino a esse.

I supporti in rotolo sono avvolti attorno a una bobina di 76 mm (3 in).

I supporti in rotolo continui non presentano spazi vuoti, fori, tacche o righe nere di separazione delle etichette. In questo caso, l'immagine può essere stampata in qualsiasi punto dell'etichetta. Per tagliare le etichette può essere utilizzata talvolta una taglierina.

P1009874-053 Xi4™/RXi4™ Guida per l'utente 02/05/2013

Panoramica del nastro

Esterno Interno

Il nastro è una sottile pellicola con un lato rivestito di cera, resina o resina paraffinata che viene fissata sul supporto durante il processo di trasferimento termico. Il supporto determina se è necessario utilizzare il nastro e la relativa larghezza.

Quando utilizzato, il nastro deve essere largo almeno quanto il supporto. Se il nastro è più stretto del supporto, alcune aree della testina di stampa non sono protette e quindi risultano maggiormente soggette a usura.

Quando utilizzare il nastro

La stampa su supporti a trasferimento termico richiede l'utilizzo di un nastro, che invece non è necessario per la stampa termica diretta. Per determinare se con un particolare supporto deve essere utilizzato un nastro, provare a graffiare il supporto.

Per effettuare un test di graffiatura del supporto, procedere come segue:

1. Graffiare con un'unghia la superficie di stampa del supporto.

Installazione della stampante

Panoramica del nastro

2. Sul supporto appare un segno nero?

Se un segno nero... Il supporto è di tipo...

Non appare sul supporto A trasferimento termico. È necessario utilizzare un

Appare sul supporto A stampa termica diretta. Non è necessario

Lato rivestito del nastro

I nastri possono essere avvolti con il lato rivestito all'interno o all'esterno (Figura 7). Questa stampante può utilizzare solo nastri con riv estimento esterno. In caso di dubbi, eseguire un test di adesione o un test di graffiatura del nastro per verificare quale lato sia rivestito.

Figura 7 • Nastro rivestito all'esterno o all'interno

nastro.

utilizzare un nastro.

02/05/2013 Xi4™/RXi4™ Guida per l'utente P1009874-053

Installazione della stampante

Panoramica del nastro

Test di adesione

Se sono disponibili etichette, eseguire il test di adesione per stabilire qual è il lato rivestito di un nastro. Questo metodo è utile nel caso il nastro sia già installato.

Per eseguire un test di adesione, procedere come segue:

1. Staccare un'etichetta dalla pellicola di supporto.

2. Premere un angolo del lato adesivo dell'etichetta sulla superficie esterna del rotolo di

nastro.

3. Staccare l'etichetta dal nastro.

4. Osservare i risultati. Parti o residui d'inchiostro del nastro sono rimasti sull'etichetta?

Se l'inchiostro del nastro... Allora...

È rimasto sull'etichetta Il nastro è rivestito sul lato esterno ed è possibile

utilizzarlo con la stampante.

Non è rimasto sull'etichetta Il nastro è rivestito sul lato interno e non può essere

utilizzato con questa stampante. Per un'ulteriore verifica, ripetere il test sull'altra superficie del rotolo di nastro.

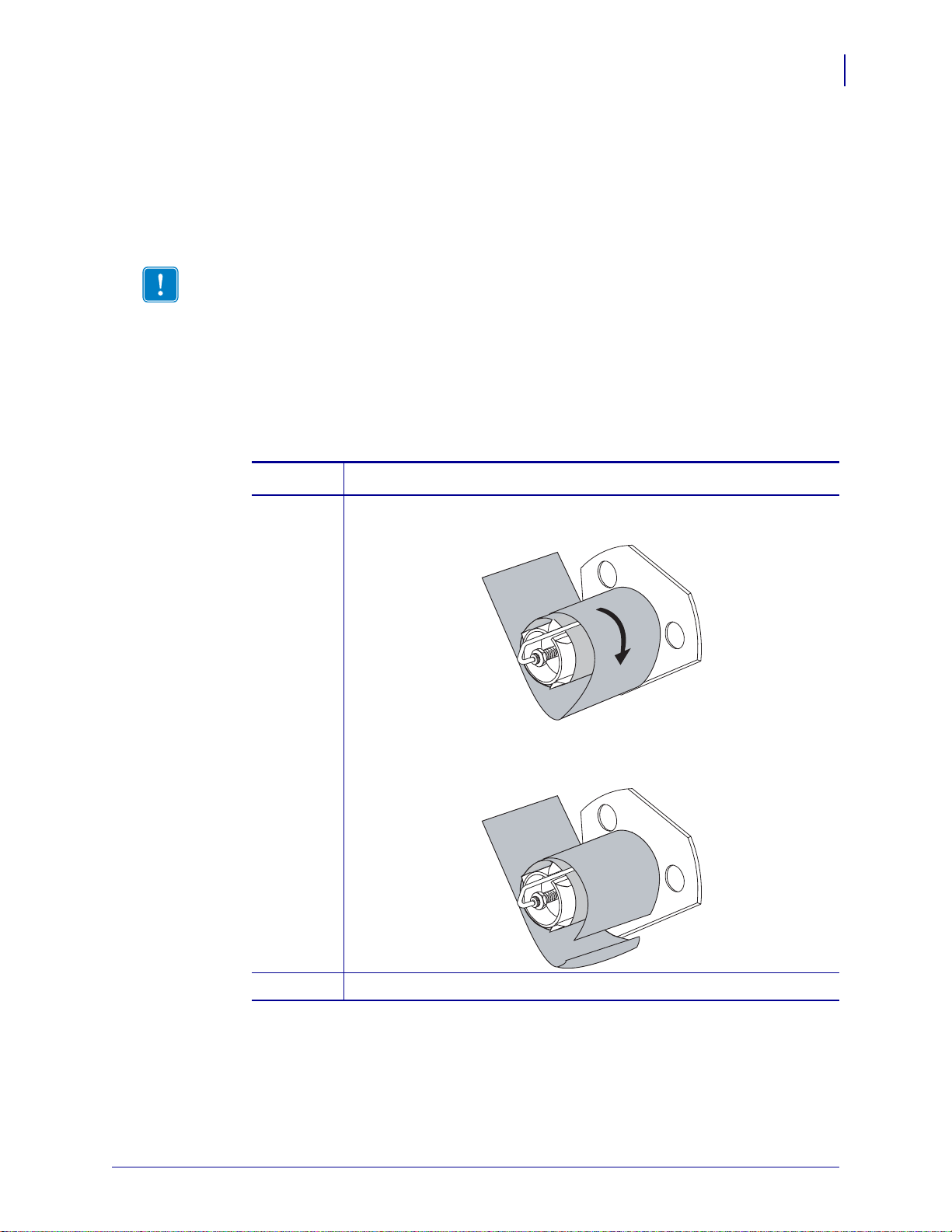

Test di graffiatura del nastro

Eseguire il test di graffiatura del nastro quando non sono disponibili etichette.

Per effettuare il test, procedere come segue:

1. Svolgere un piccolo pezzo di nastro.

2. Posizionare la parte svolta su un frammento di carta con la superficie esterna del nastro a

contatto con la carta.

3. Graffiare con un'unghia la superficie interna del nastro svolto.

4. Sollevare il nastro dalla carta.

5. Osservare i risultati. Il nastro ha lasciato un segno sulla carta?

Se il nastro... Allora...

Ha lasciato un segno sulla carta

Non ha lasciato alcun segno sulla carta

Il nastro è rivestito sul lato esterno.

Il nastro è rivestito sul lato interno e non può essere utilizzato con questa stampante. Per un'ulteriore verifica, ripetere il test sull'altra superficie del rotolo di nastro.

P1009874-053 Xi4™/RXi4™ Guida per l'utente 02/05/2013

Funzionamento

In questa sezione vengono illustrate le procedure per caricare e calibrare la stampante.

Nota • Prima di azionare la stampante, completare le attività e seguire le indi cazioni riportate

in Installazione della stampante apagina19.

Sommario

Opzioni e modalità di stampa della stampante. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

Descrizioni delle modalità di stampa e dei requisiti della stampante. . . . . . . . . . . . . . 36

Percorsi supporto. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

Preparazione del supporto. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39

Caricamento del supporto in modalità strappo. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44

Caricamento del supporto in modalità spellicolatura . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48

Caricamento di supporti in modalità taglierina. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55

Caricamento di supporti in modalità riavvolgimento. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60

Rimozione della pellicola di supporto dal perno di riavvolgimento. . . . . . . . . . . . . . . . 67

Caricamento del nastro . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 69

Rimozione del nastro usato . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 74

Calibrazione della stampante. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 76

Regolazione dei sensori trasmissivi del supporto . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 78

Sensore supporto superiore. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 78

Sensore supporto inferiore. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 81

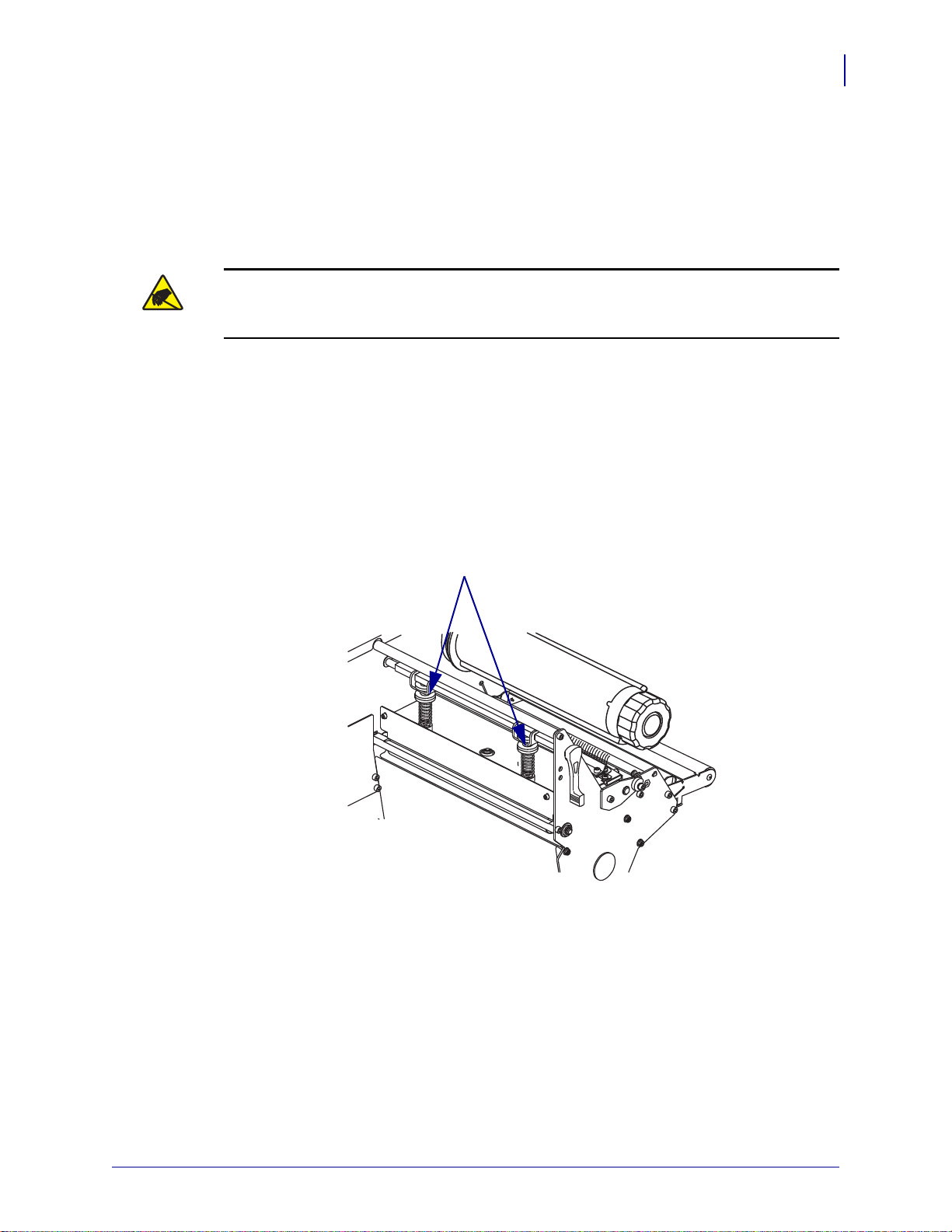

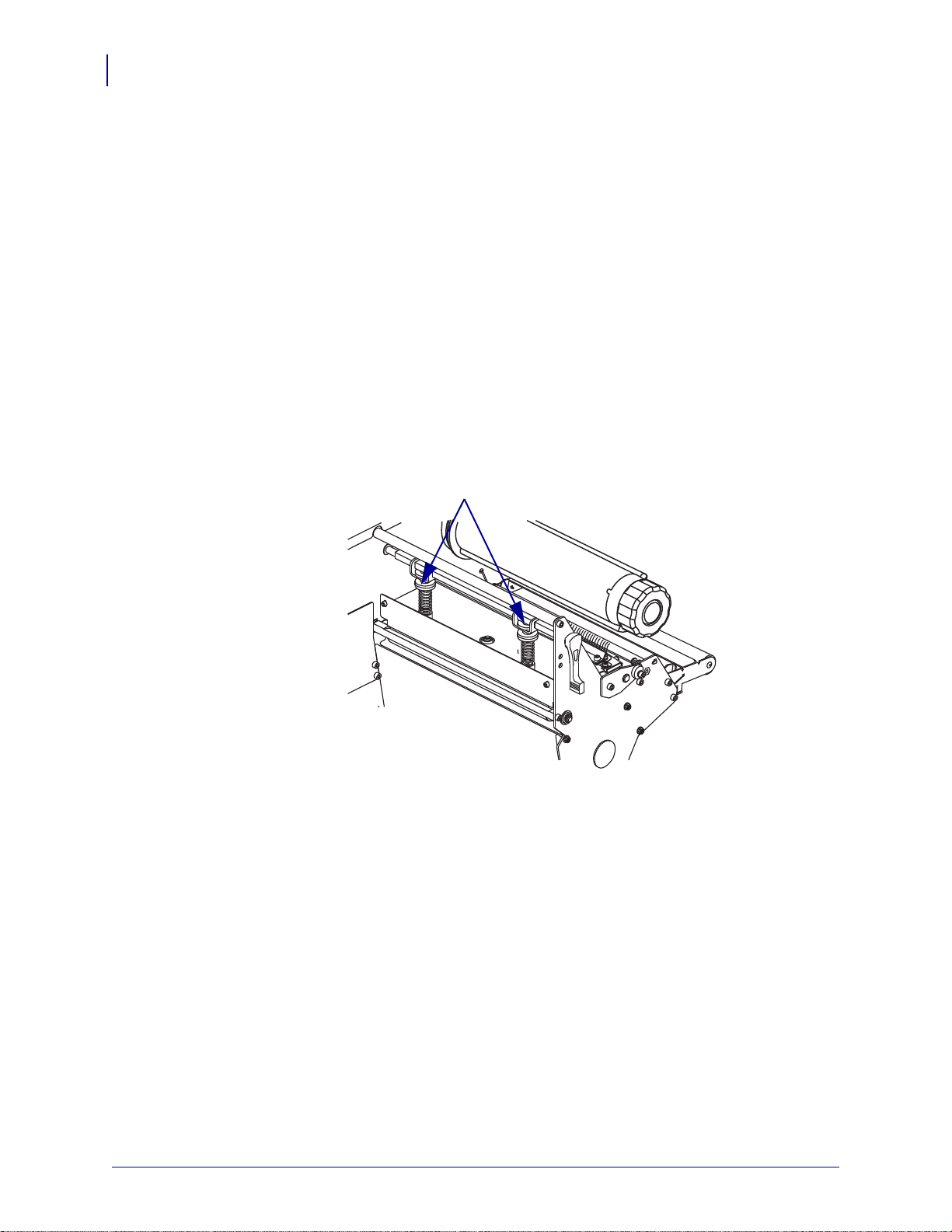

Regolazione della pressione della testina di stampa e della posizione del pressore. . . . 82

Regolazione della posizione del pressore . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 82

Regolazione della pressione della testina di stampa. . . . . . . . . . . . . . . . . . . . . . . . . . 83

02/05/2013 Xi4™/RXi4™ Guida per l'utente P1009874-053

Funzionamento

Opzioni e modalità di stampa della stampante

La stampante dispone di diverse opzioni e modalità di stampa per la rimozione delle etichette (Tabella 5). Utilizzare una modalità di stampa che corrisponde al supporto utilizzato e alle opzioni della stampante disponibili. Per ulteriori informazioni sui tipi di supporti, vedere Tipi

di supporti apagina31. Per selezionare una modalità di stampa, vedere Selezione della modalità di stampa apagina94.

Descrizioni delle modalità di stampa e dei requisiti della stampante

Tabella 5 • Opzioni e modalità di stampa

Modalità di stampa

Strappo (impostazione predefinita)

Spellicolatura Uti liz zare solo se la stampante dispone

Taglierina Utiliz zare solo se la stampant e è dota ta

Taglio successivo Utilizzare solo se la stampante è dotata

Applicatore Utilizzare solo se la stampante viene

Utilizzo delle opzioni di stampa Azioni stampante

Idonea per la maggior parte delle applicazioni. È possibile utilizzare questa modalità con qualsiasi opzione e con quasi tutti i tipi di supporto.

dell'opzione Spellicolatore o Riavv ol git ore.

dell'opzione di taglio per eseguire il taglio delle etichette.

dell'opzione di taglio per eseguire il taglio delle etichette tramite un comando.

utilizzata con un dispositivo che applica le etichette.

La stampante esegue solo la stampa dei formati. Dopo la stampa, l'operatore della stampante può strappare le etichette quando lo ritiene opportuno.

La stampante esegue la spellicolatura dell'etichetta durante la stampa, quindi si interrompe sino alla rimozione dell'etichetta. Il supporto viene riavvolto sul perno del riavvolgitore, ma la piastra di riavvolgimento non viene utilizzata.

La stampante esegue la stampa e il taglio dell'etichetta.

La stampante esegue la stampa e si interrompe, quindi taglia l'etichetta quando riceve il comando ZPL ~JK (taglio successivo).

La stampante stampa un'etichetta quando riceve un segnale dall'applicatore.

Riavvolgimento Utilizzare solo se la stampante è dotata

dell'opzione di riavvolgimento per riavvolgere le etichette attorno a una bob ina.

RFID Utilizzare per migliorare la produttività

durante la stampa di più etichette RFID in modalità strappo.

P1009874-053 Xi4™/RXi4™ Guida per l'utente 02/05/2013

La stampante esegue la stampa senza interrompersi tra un'etichetta e l'altra. Dopo la stampa, il supporto viene riavvolto attorno a una bobina. Viene utilizzata la piastra di riavvolgimento.

Se la stampante comprende una taglierina, il supporto viene infilato nella taglierina, ma le etichette non vengono tagliate.

La stampante non esegue il backfeed tra un'etichetta e l'altra. Quando viene stampata l'ultima etichetta, la stampante attende un ulteriore formato di etichetta per 1 secondo prima di far avanzare l'ultima etichetta stampata nella posizione di strappo.

Funzionamento

Opzioni e modalità di stampa della stampante

Percorsi supporto

Nella Tabella 6 sono indicati i percorsi dei supporti per le combinazioni di modal ità d i st ampa e opzioni di stampa con supporti in rotolo. Per i supporti a fogli ripiegati vengono utilizzate le stesse modalità e opzioni di stampa dei supporti in rotolo. Le stampanti RFID possono utilizzare tutte queste opzioni e avere gli stessi percorsi dei supporti.

Tabella 6 • Percorsi supporto per diverse combinazioni di modalità di stampa e opzioni della

stampante

Modalità di stampa

Opzione stampante

Strappo Idonea per tutte le

stampanti con qualsiasi opzione stampante

Spellicolatore o Applicatore

Riavvolgimento (illustrato) o spellicolatura (non illustrata)

Percorso supporto

Linea rossa continua = supporto, Linea tratteggiata blu = solo pellicola di supporto

02/05/2013 Xi4™/RXi4™ Guida per l'utente P1009874-053

Funzionamento

Opzioni e modalità di stampa della stampante

Tabella 6 • Percorsi supporto per diverse combinazioni di modalità di stampa e opzioni della

stampante (Continua)

Modalità di stampa

Opzione stampante

Taglierina Taglierina

Riavvolgimento Riavvolgimento

(senza opzione taglierina)

Percorso supporto

Linea rossa continua = supporto, Linea tratteggiata blu = solo pellicola di supporto

P1009874-053 Xi4™/RXi4™ Guida per l'utente 02/05/2013

Preparazione del supporto

Nella stampante è possibile utilizzare supporti in ro tolo o a fogl i ripiegati. Il rotolo d i supporto viene inserito e caricato dalla staffa di alimentazione supporti. I supporti a fogli ripiegati vengono tenuti all'esterno o sul fondo della stampante e po ssono pa ssare attrave rso la staffa di alimentazione supporti.

Supporti in rotolo

Per inserire il rotolo di supporto sulla staffa di alimentazione supporti, procedere come segue:

1. Sollevare lo sportello supporti.

Funzionamento

Preparazione del supporto

2. Rimuovere e scartare qualsiasi cartellino o etichetta sporco o tenuto assieme da adesivi o

nastro.

Cartellini Etichette

02/05/2013 Xi4™/RXi4™ Guida per l'utente P1009874-053

Funzionamento

Preparazione del supporto

3. Per inserire i supporti nella stampante, seguire le istruzioni specifiche per la stampante

utilizzata.

110Xi4/R110Xi4 a 600 dpi

a. Inserire il supporto in rotolo sul perno di alimen tazione supporti. Spingere il rotolo

completamente fino in fondo.

110Xi4/R110Xi4 a 200 dpi e 300 dpi Altri modelli Xi4

a. Estrarre quanto più possibile la guida di

alimentazione supporti.

b. Inserire il rotolo di supporto sulla staffa di

alimentazione supporti. Spingere il rotolo completamente fino in fondo.

a. Estrarre e piegare verso il basso la guida di

alimentazione supporti.

b. Inserire il rotolo di supporto sulla staffa di

alimentazione supporti. Spingere il rotolo completamente fino in fondo.

P1009874-053 Xi4™/RXi4™ Guida per l'utente 02/05/2013

Preparazione del supporto

110Xi4/R110Xi4 a 200 dpi e 300 dpi Altri modelli Xi4

Funzionamento

c. Far scorrere la guida di alimentazione supporti

in modo che sia a contatto con il bordo del rotolo.

c. Spingere in alto la guida di alimentazione

supporti.

d. Far scorrere la guida di alimentazione supporti

in modo che sia a contatto con il bordo del rotolo.

4. Continuare con la procedura di caricamento del supporto per la modalità di stampa

desiderata.

• Caricamento del supporto in modalità strappo apagina44

• Caricamento del supporto in modali tà spellicolatura apagina48

• Caricamento di supporti in modalità taglierina apagina55

• Caricamento di supporti in modalità riavvolgimento apagina60

02/05/2013 Xi4™/RXi4™ Guida per l'utente P1009874-053

Funzionamento

Preparazione del supporto

Supporti a fogli ripiegati

È possibile tenere il supporto a fogli ripiegati dietro la stampante (alimentazione posteriore) o sotto la stampante (alimentazione inferiore). L'utilizzo della staffa di alimentazione supporti è facoltativo.

Per caricare i supporti a fogli ripiegati, procedere come segue:

1. Sollevare lo sportello supporti.

2. Inserire il supporto a fogli ripiegati attraverso la fessura di accesso inferiore (1) o

posteriore (

Se si usa... Allora utilizzare questa fessura di accesso...

2).

L'alimentazione dall'accesso inferiore

P1009874-053 Xi4™/RXi4™ Guida per l'utente 02/05/2013

Preparazione del supporto

Se si usa... Allora utilizzare questa fessura di accesso...

L'alimentazione dall'accesso posteriore (illustrata utilizzando una staffa alimentazione supporti)

a. Estrarre e, se applicabile, piegare verso il basso la guida

di alimentazione supporti.

Funzionamento

b. Far passare il supporto sopra la staffa di alimentazione

supporti o sopra il perno supporti.

3. Se applicabile, piegare verso il basso la guida di

alimentazione supporti. Far scorrere la guida di alimentazione supporti in modo che sia a contatto con il bordo del supporto.

02/05/2013 Xi4™/RXi4™ Guida per l'utente P1009874-053

Funzionamento

Caricamento del supporto in modalità strappo

Seguire queste istruzioni per il funzionamento della stampante in modalità strappo.

Attenzione • Quando si svolgono operazioni vicino a una testina di stampa aperta, togliere

tutti gli anelli, orologi, collane, badge di identificazione o altri oggetti metallici che potrebbero entrare in contatto con la testina di stampa. Quando si lavora vicino a una testina di stampa aperta non è obbligatorio spegnere la stampante, anche se questo è comunque consigliato in via precauzionale. Se si spegne l'alimentazione, andranno perdute tutte le impostazioni temporanee, quali i formati di etichetta, e sarà necessario ricaricarle prima di riprendere la stampa.

1. Impostare la stampante in modalità strappo. Per istruzioni, vedere Selezione della

modalità di stampa apagina94.

2. Inserire il supporto nella stampante. Per istruzioni, vedere Preparazione del supporto

apagina39.

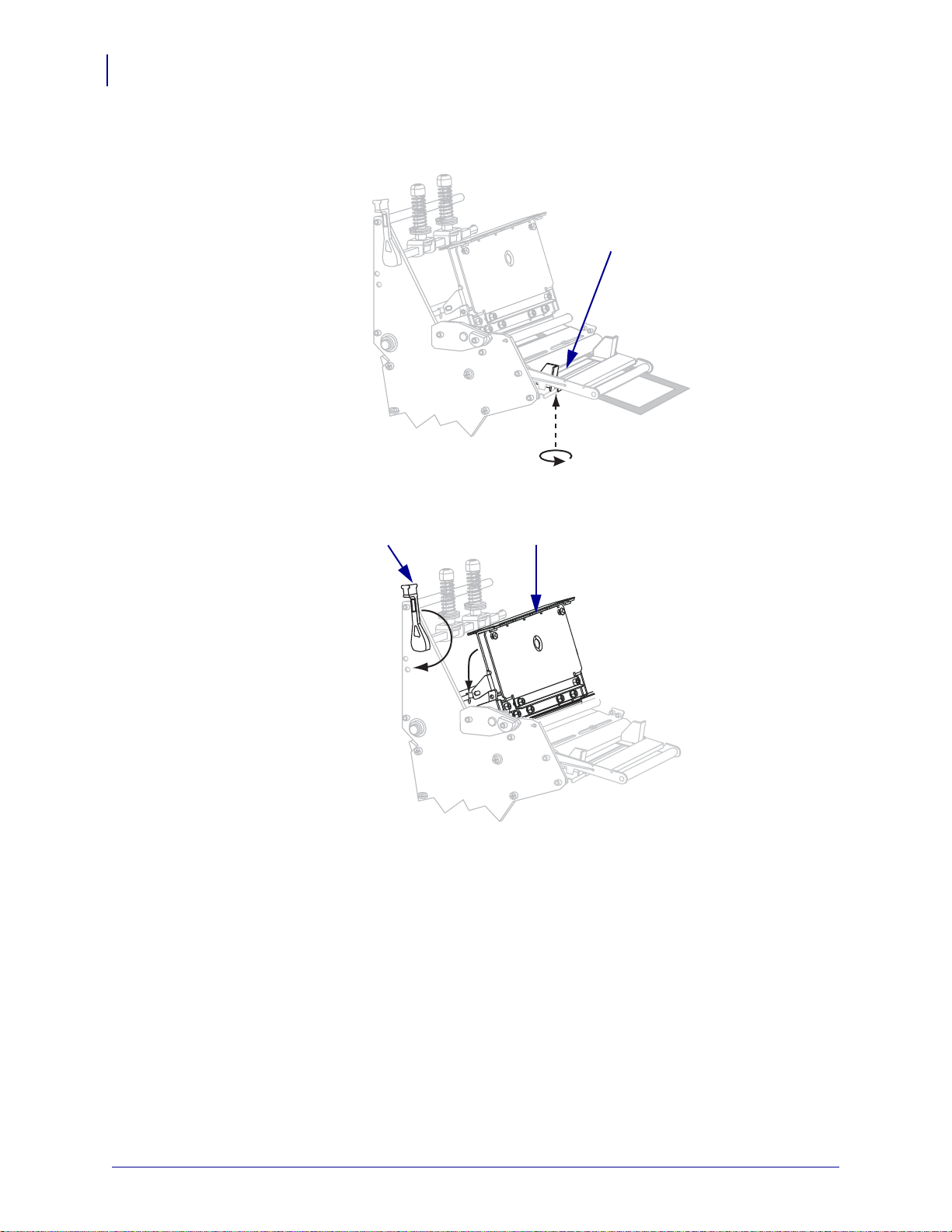

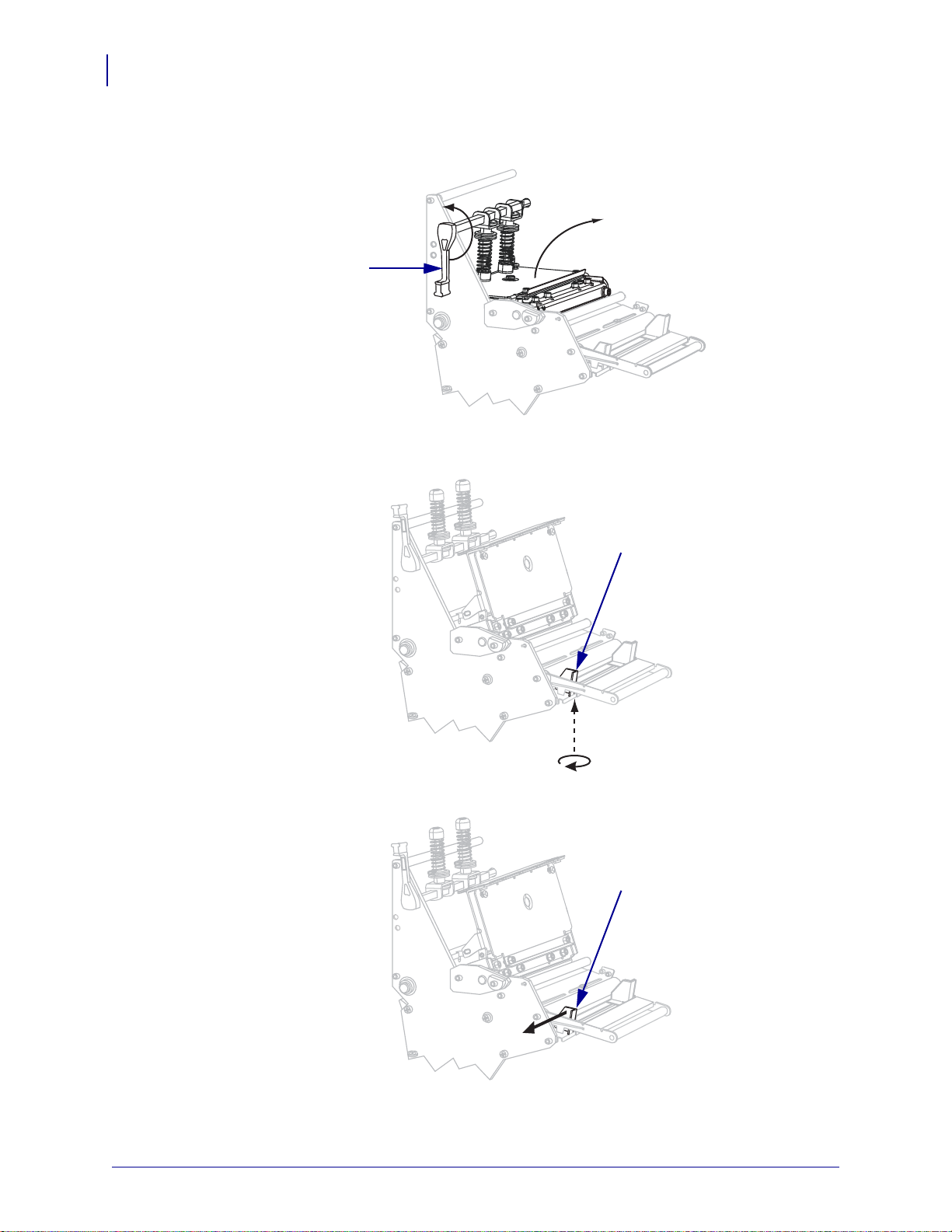

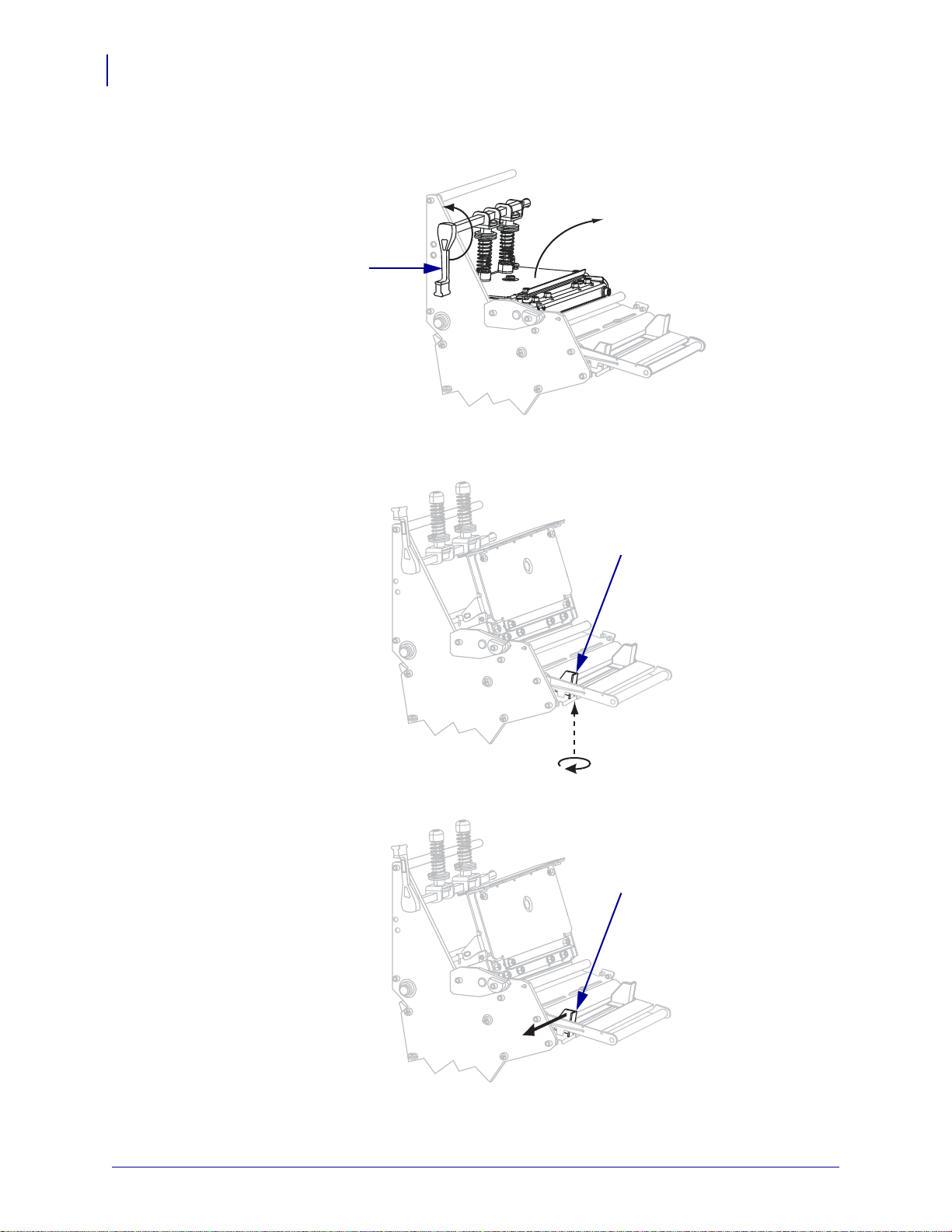

3. Aprire il gruppo testina di stampa ruotando la relativa leva di apertura (1) in senso

antiorario.

4. Allentare la vite a testa zigrinata (non visibile da questa angolatura) situata sul fondo della

guida supporti esterna (

P1009874-053 Xi4™/RXi4™ Guida per l'utente 02/05/2013

1).

Funzionamento

Caricamento del supporto in modalità strappo

5. Estrarre completamente la guida supporti esterna (1).

6. Se la stampante comprende un gruppo guida supporti mobile (1), infilare il supporto sotto

il rullo del gruppo guida supporti mobile. Per tutte le stampanti, infil are il supporto sotto il rullo della guida supporti (

Importante • Assicurarsi di far passare il supporto sotto questi co mponenti. Se il supporto

2) e poi sotto il sensore supporto superiore ( 3).

viene fatto passare sopra di essi, il sensore del nastro ne risulterà ostruito provocando un falso errore

RIBBON OUT (FINE NASTRO).

02/05/2013 Xi4™/RXi4™ Guida per l'utente P1009874-053

Funzionamento

Caricamento del supporto in modalità strappo

7. Spingere in avanti il supporto finché non passa sotto il gruppo testina di stampa (1), sotto

la piastra apribile (

2), quindi sopra il rullo (3).

8. Allineare il supporto con la guida supporti interna (1). Far scorrere la guida supporti

esterna (

2) in modo che sia a contatto con il bordo del supporto.

P1009874-053 Xi4™/RXi4™ Guida per l'utente 02/05/2013

Funzionamento

Caricamento del supporto in modalità strappo

9. Serrare la vite a testa zigrinata (non visibile da questa angolatura) situata sul fondo della

guida supporti esterna (

10. Premere il gruppo testina di stampa (1) verso il basso, quindi ruotare la leva di apertura

della testina di stampa (

1).

2) in senso orario finché non si blocca in posizione.

02/05/2013 Xi4™/RXi4™ Guida per l'utente P1009874-053

Funzionamento

9 8

2 3

Caricamento del supporto in modalità spellicolatura

In modalità spellicolatura (Figura 8) le etichette avanzano una alla volta. La stampante non stampa la successiva etichetta finché la prima etichetta non viene rimossa. La spia

LABEL

supporto viene riavvolto sul perno del riavvolg itore, ma la p iastra di riavvol gimento non viene utilizzata.

(RACCOLTA ETICHETTA) lampeggia finché l'etichetta non viene rimossa. Il

Figura 8 • Caricamento del supporto in modalità spellicolatura

TAKE

Leva di apertura della testina di stampa

Guida supporti

Rullo della guida supporti

Guida di alimentazione supporti

Supporto

Staffa di alimentazione supporti

Piastra guida

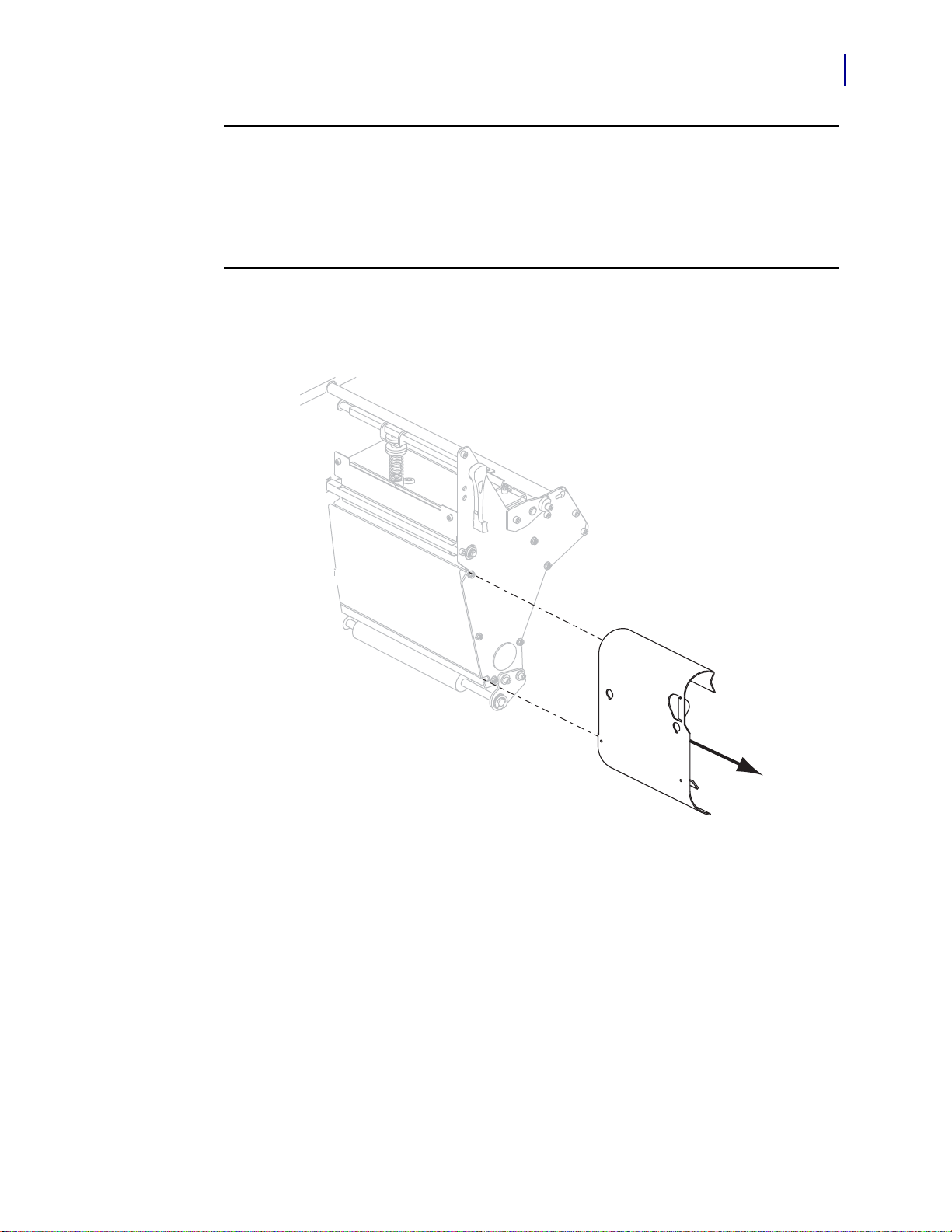

* Nelle stampanti nuove, rimuovere la copertura di protezione in plastica dalla

Gancio del perno

Perno di riavvolgimento

Supporto etichette

Piastra di riavvolgimento (rimossa)*

Barra di strappo

Etichetta stampata

piastra di riavvolgimento prima dell'uso.

P1009874-053 Xi4™/RXi4™ Guida per l'utente 02/05/2013

Funzionamento

Caricamento del supporto in modalità spellicolatura

Attenzione • Quando si svolgono operazioni vicino a una testina di stampa aperta, togliere

tutti gli anelli, orologi, collane, badge di identificazione o altri oggetti metallici che potrebbero entrare in contatto con la testina di stampa. Quando si lavora vicino a una testina di stampa aperta non è obbligatorio spegnere la stampante, anche se questo è comunque consigliato da Zebra in via precauzionale. Se si spegne l'alimentazione, andranno perdute tutte le impostazioni temporanee, quali i formati di etichetta, e sarà necessario ricaricarle prima di riprendere la stampa.

Per configurare la stamp ante in modalità s pellicol atura, procedere come seg ue:

1. Rimuovere la piastra di riavvolgimento (se installata) dalla parte anteriore della

stampante. Collocarla con le due viti di montaggio all'interno della base della stampante.

2. Impostare la stampante in modalità spellicolatura. Per istruzioni, vedere Selezione della

modalità di stampa apagina94.

3. Inserire il supporto nella stampante. Per istruzioni, vedere Preparazione del supporto

apagina39.

02/05/2013 Xi4™/RXi4™ Guida per l'utente P1009874-053

Funzionamento

Caricamento del supporto in modalità spellicolatura

4. Aprire il gruppo testina di stampa ruotando la relativa leva di apertura (1) in senso

antiorario.

5. Allentare la vite a testa zigrinata (non visibile da questa angolatura) situata sul fondo della

guida supporti esterna (

1).

6. Estrarre completamente la guida supporti esterna (1).

P1009874-053 Xi4™/RXi4™ Guida per l'utente 02/05/2013

Funzionamento

Caricamento del supporto in modalità spellicolatura

7. Se la stampante comprende un gruppo guida supporti mobile (1), infilare il supporto sotto

il rullo del gruppo guida supporti mobile. Per tutte le stampanti, infil are il supporto sotto il rullo della guida supporti (

Importante • Assicurarsi di far passare il supporto sotto questi co mponenti. Se il supporto

2) e poi sotto il sensore supporto superiore ( 3).

viene fatto passare sopra di essi, il sensore del nastro ne risulterà ostruito provocando un falso errore

RIBBON OUT (FINE NASTRO).

8. Spingere in avanti il supporto finché non passa sotto il gruppo testina di stampa (1), sotto

la piastra apribile (

2), quindi sopra il rullo (3).

02/05/2013 Xi4™/RXi4™ Guida per l'utente P1009874-053

Funzionamento

Caricamento del supporto in modalità spellicolatura

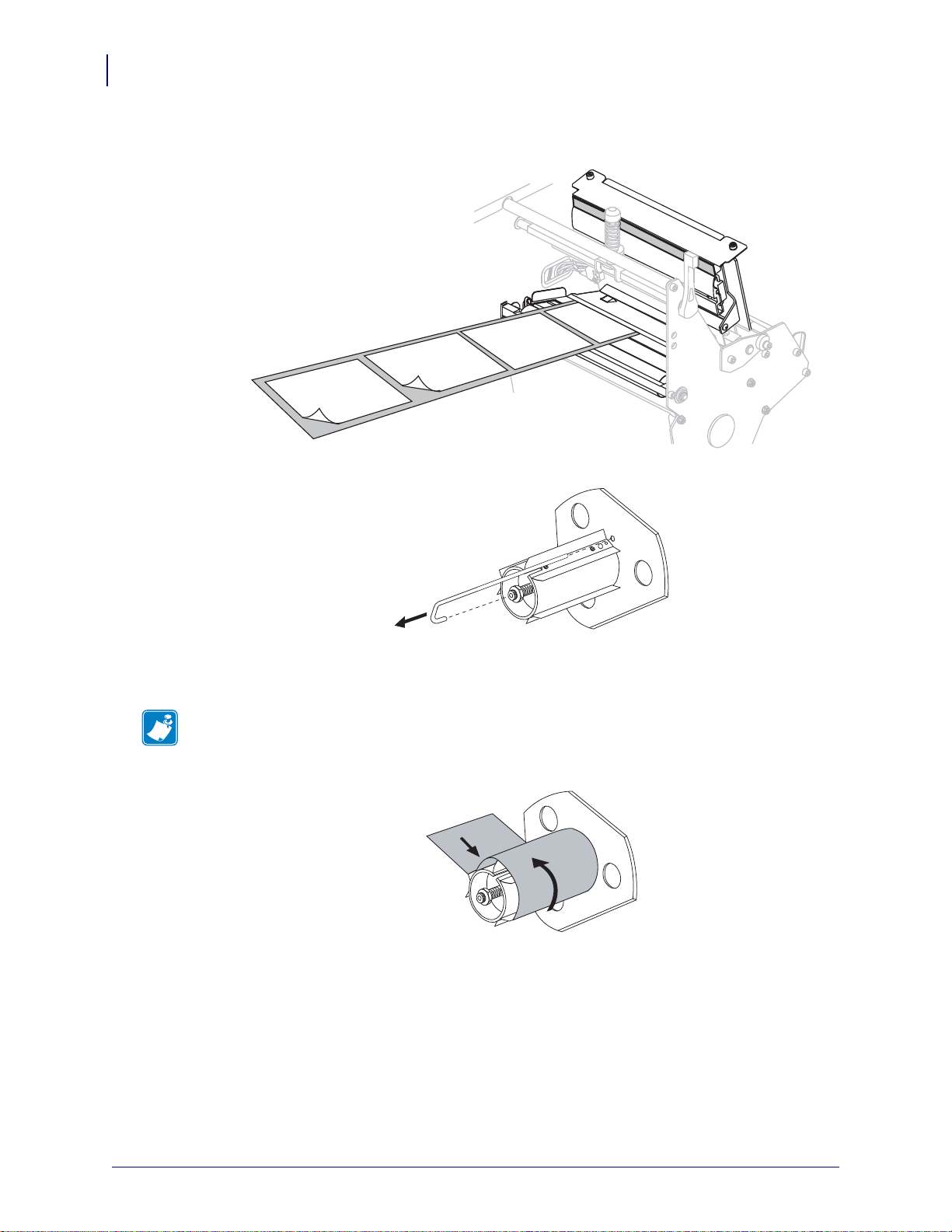

9. Estrarre circa 920 mm (36 in) di supporto dalla stampante. Rimuovere ed eliminare le

etichette dal supporto esposto.

10. Rimuovere il gancio dal perno di riavvolgimento.

11. Se si utilizza una bobina, inserirla sul perno riavvolgitore portandola a livello contro la

piastra guida.

Nota • Una bobina non è necessaria.

P1009874-053 Xi4™/RXi4™ Guida per l'utente 02/05/2013

Funzionamento

Caricamento del supporto in modalità spellicolatura

12. Avvolgere la pellicola di supporto sul perno di riavvolgimento in senso antiorario.

a. Reinstallare il gancio. Inserire l'estremità corta del gancio nel foro al centro del dado

di regolazione (

2).

guida (

1). Inserire l'estremità lunga del gancio nel foro piccolo sulla piastra

b. Ruotare il perno in senso antiorario di alcuni giri per avvolgere la pellicola di

supporto sul gancio e tenderla.

13. Allineare il supporto con la guida supporti interna (1). Far scorrere la guida supporti

esterna (

2) in modo che sia a contatto con il bordo del supporto.

02/05/2013 Xi4™/RXi4™ Guida per l'utente P1009874-053

Funzionamento

Caricamento del supporto in modalità spellicolatura

14. Serrare la vite a testa zigrinata (non visibile da questa angolatura) situata sul fondo della

guida supporti esterna (

15. Premere il gruppo testina di stampa (1) verso il basso, quindi ruotare la leva di apertura

della testina di stampa (

1).

2) in senso orario finché non si blocca in posizione.

Il supporto si avvolge sul perno di riavvolgimento o sulla bobina.

16. Per istruzioni sulla rimozione del supporto dal perno di riavv olgimento, vedere Rimozione

della pellicola di supporto dal perno di riavvolgimento apagina67.

P1009874-053 Xi4™/RXi4™ Guida per l'utente 02/05/2013

Caricamento di supporti in modalità taglierina

2 4

Caricamento di supporti in modalità taglierina

Una taglierina è un coltel lo rotante con una lama autoaffilante collegata alla parte anteriore della stampante. La taglierina è utilizzata per tagliare le etichette non appena esse vengono stampate.

La Figura 9 illustra la stampante caricata con etichette in modalità taglierina.

Figura 9 • Supporti caricati in modalità taglierina

Funzionamento

Leva di apertura della testina di stampa

Guida supporti

Rullo della guida supporti

Guida di alimentazione supporti

Supporto

Taglierina

Attenzione • Quando si svolgono operazioni vicino a una testina di stampa aperta, togliere

tutti gli anelli, orologi, collane, badge di identificazione o altri oggetti metallici che potrebbero entrare in contatto con la testina di stampa. Quando si lavora vicino a una testina di stampa aperta non è obbligatorio spegnere la stampante, anche se questo è comunque consigliato da Zebra in via precauzionale. Se si spegne l'alimentazione, andranno perdute tutte le impostazioni temporanee, quali i formati di etichetta, e sarà necessario ricaricarle prima di riprendere la stampa.

Per configurare la stampante in modalità taglierina, procedere come segue:

1. Impostare la stampante in modalità taglierina. Per istruzioni, vedere Selezione della

modalità di stampa apagina94.

2. Inserire il supporto nella stampante. Per istruzioni, vedere Preparazione del supporto

apagina39.

02/05/2013 Xi4™/RXi4™ Guida per l'utente P1009874-053

Funzionamento

Caricamento di supporti in modalità taglierina

3. Aprire il gruppo testina di stampa ruotando la relativa leva di apertura (1) in senso

antiorario.

4. Allentare la vite a testa zigrinata (non visibile da questa angolatura) situata sul fondo della

guida supporti esterna (

1).

5. Estrarre completamente la guida supporti esterna (1).

P1009874-053 Xi4™/RXi4™ Guida per l'utente 02/05/2013

Funzionamento

Caricamento di supporti in modalità taglierina

6. Se la stampante comprende un gruppo guida supporti mobile (1), infilare il supporto sotto

il rullo del gruppo guida supporti mobile. Per tutte le stampanti, infil are il supporto sotto il rullo della guida supporti (

Importante • Assicurarsi di far passare il supporto sotto questi co mponenti. Se il supporto

2) e poi sotto il sensore supporto superiore ( 3).

viene fatto passare sopra di essi, il sensore del nastro ne risulterà ostruito provocando un falso errore

RIBBON OUT (FINE NASTRO).

Attenzione • La lama della taglierina è affilata. Non toccare o sfregare la lama con le

dita.

Spingere in avanti il supporto finché non passa sott o il gruppo testina di stampa (1), sotto la piastra apribile (

2), quindi attraverso il gruppo taglierina (3).

02/05/2013 Xi4™/RXi4™ Guida per l'utente P1009874-053

Funzionamento

Caricamento di supporti in modalità taglierina

8. Allineare il supporto con la guida supporti interna (1). Far scorrere la guida supporti

esterna (

9. Serrare la vite a testa zigrinata (non visibile da questa angolatura) situata sul fondo della

guida supporti esterna (

2) in modo che sia a contatto con il bordo del supporto.

1).

P1009874-053 Xi4™/RXi4™ Guida per l'utente 02/05/2013

Funzionamento

Caricamento di supporti in modalità taglierina

10. Premere il gruppo testina di stampa (1) verso il basso, quindi ruotare la leva di apertura

della testina di stampa (

2) in senso orario finché non si blocca in posizione.

02/05/2013 Xi4™/RXi4™ Guida per l'utente P1009874-053

Funzionamento

8 7

Caricamento di supporti in modalità riavvolgimento

La modalità riavvolgimento (Figura 10) consente l'avvolgimento del supporto su una bobina dopo la stampa. In questa sezione viene illustrato come caricare i supporti in modalità riavvolgimento nelle stampanti che non dispongono dell'opzione taglierina.

Figura 10 • Supporti caricati in modalità riavvolgimento

Leva di apertura della testina di stampa

Guida supporti

Rullo della guida supporti

Guida di alimentazione supporti

Etichette

Piastra guida

Gancio del perno

Perno di riavvolgimento

Piastra di riavvolgimento (solo per modalità

riavvolgimento)* Etichette stampate

* Nelle stampanti nuove, rimuovere la copertura di protezione in plastica

dalla piastra di riavvolgimento prima dell'uso.

P1009874-053 Xi4™/RXi4™ Guida per l'utente 02/05/2013

Funzionamento

Caricamento di supporti in modalità riavvolgimento

Attenzione • Quando si svolgono operazioni vicino a una testina di stampa aperta, togliere

tutti gli anelli, orologi, collane, badge di identificazione o altri oggetti metallici che potrebbero entrare in contatto con la testina di stampa. Quando si lavora vicino a una testina di stampa aperta non è obbligatorio spegnere la stampante, anche se questo è comunque consigliato da Zebra in via precauzionale. Se si spegne l'alimentazione, andranno perdute tutte le impostazioni temporanee, quali i formati di etichetta, e sarà necessario ricaricarle prima di riprendere la stampa.

Per configurare la stampante in modalità riavvolgimento, procedere come segue:

1. Rimuovere la piastra di riavvolgimento dalla sua posizione all'interno della stampante.

2. Posizionare la piastra di riavvolgimento in modo che la linguetta sul gancio sia rivolta

verso il basso.

Fessura superiore

Fessura inferiore

Piastra di riavvolgimento

Linguetta

Piastrina del gancio regolabile

3. Inserire la linguetta della piastrina del gancio per 13 mm (1/2 in) nella fessura inferiore

della piastra laterale.

4. Allineare l'estremità superiore della piastra del riavv olgitore con la fessura corrispondente

nella piastra laterale.

5. Inserire la piastra del riavvolgitore finché non tocca il telaio principale.

02/05/2013 Xi4™/RXi4™ Guida per l'utente P1009874-053

Funzionamento

Caricamento di supporti in modalità riavvolgimento

6. Impostare la stampante in modalità riavvolgimento. Per istruzioni, vedere Selezione della

modalità di stampa apagina94.

7. Inserire il supporto nella stampante. Per istruzioni, vedere Preparazione del supporto

apagina39.

8. Aprire il gruppo testina di stampa ruotando la relativa leva di apertura (1) in senso antiorario.

9. Allentare la vite a testa zigrinata (non visibile da questa angolatura) situata sul fondo della

guida supporti esterna (

1).

10. Estrarre completamente la guida supporti esterna (1).

P1009874-053 Xi4™/RXi4™ Guida per l'utente 02/05/2013

Funzionamento

Caricamento di supporti in modalità riavvolgimento

11. Se la stampante comprende un gruppo guida supporti mobile (1), infilare il supporto sotto

il rullo del gruppo guida supporti mobile. Per tutte le stampanti, infil are il supporto sotto il rullo della guida supporti (

Importante • Assicurarsi di far passare il supporto sotto questi co mponenti. Se il supporto

2) e poi sotto il sensore supporto superiore ( 3).

viene fatto passare sopra di essi, il sensore del nastro ne risulterà ostruito provocando un falso errore

RIBBON OUT (FINE NASTRO).

12. Spingere in avanti il supporto finché non passa sotto il gruppo testina di stampa (1), sotto

la piastra apribile (

2), quindi sopra il rullo (3).

02/05/2013 Xi4™/RXi4™ Guida per l'utente P1009874-053

Funzionamento

Caricamento di supporti in modalità riavvolgimento

13. Estrarre circa 920 mm (36 in) di supporto dalla stampante. Rimuovere ed eliminare le

etichette dal supporto esposto.

14. Rimuovere il gancio dal perno di riavvolgimento.

15. Se si utilizza una bobina, inserirla sul perno riavvolgitore portandola a livello contro la

piastra guida.

Nota • Una bobina non è necessaria.

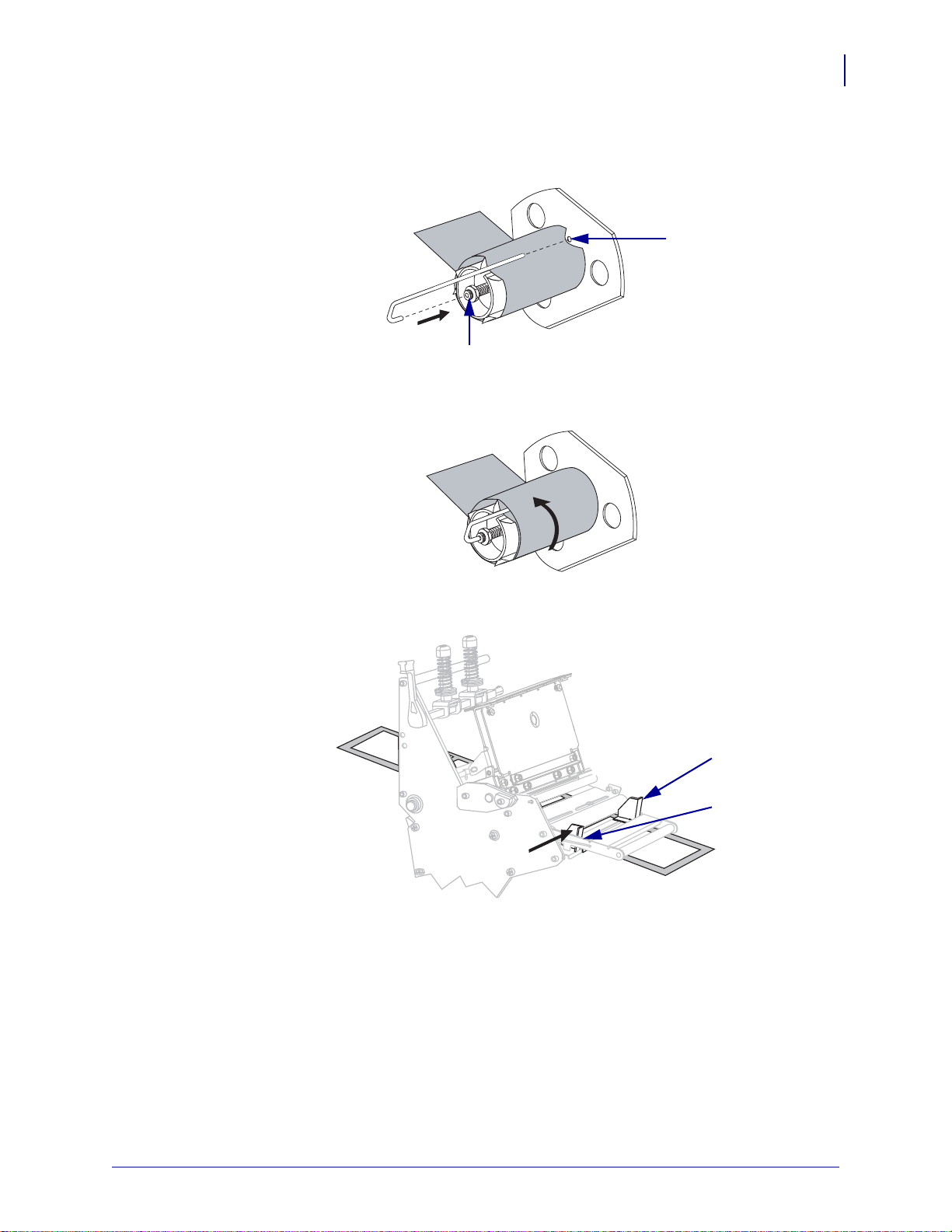

16. Avvolgere la pellicola di supporto sul perno di riavvolgimento in senso antiorario.

P1009874-053 Xi4™/RXi4™ Guida per l'utente 02/05/2013

Funzionamento

Caricamento di supporti in modalità riavvolgimento

17. Reinstallare il gancio. Inserire l'estremità corta del gancio nel foro al centro del dado di

regolazione (

2).

(

18. Ruotare il perno in senso antiorario di alcuni giri per avvolgere la pellicola di supporto sul

1). Inserire l'estremità lunga del gancio nel foro piccolo sulla piastra guida

gancio e tenderla.

19. Allineare il supporto con la guida supporti interna (1). Far scorrere la guida supporti

esterna (

2) in modo che sia a contatto con il bordo del supporto.

02/05/2013 Xi4™/RXi4™ Guida per l'utente P1009874-053

Funzionamento

Caricamento di supporti in modalità riavvolgimento

20. Serrare la vite a testa zigrinata (non visibile da questa angolatura) situata sul fondo della

guida supporti esterna (

21. Premere il gruppo testina di stampa (1) verso il basso, quindi ruotare la leva di apertura

della testina di stampa (

1).

2) in senso orario finché non si blocca in posizione.

Le etichette si avvolgono sul perno di riavvolgimento o sulla bobina.

P1009874-053 Xi4™/RXi4™ Guida per l'utente 02/05/2013

Funzionamento

Caricamento di supporti in modalità riavvolgimento

Rimozione della pellicola di supporto dal perno di riavvolgimento

Il perno di riavvolgimento viene utilizzato per avvolgere il supporto in modalità riavvolgimento e per avvolgere la pellicola di supporto usata in modalità spellicolatura. Rimuovere il supporto o la pellicola di supporto dal perno di riavvolgimento ogni volta che viene sostituito il supporto.

Importante • Non è necessario spegnere la stampante per rimuovere il supporto o la

pellicola di supporto dal perno di riavvolgimento. Se l'alimentazione viene spenta, si perdono tutti i formati di etichette, le immagini e tutte le impostazioni dei parametri salvate temporaneamente che sono memorizzati nella stampante. Alla riaccensione, questi elementi devono essere ricaricati.

Per rimuovere il supporto o la pellicola di supporto dal perno di riavvolgimento, procedere come segue:

1. Il supporto è esaurito?

Se... Allora...

No a. Allentare il supporto o la pellicola di supporto ruotando leggermente

il perno di riavvolgimento in senso orario.

b. Tagliare il supporto o la pellicola di supporto in corrispondenza del

perno di riavvolgimento.

Sì Continuare con il passaggio seguente.

02/05/2013 Xi4™/RXi4™ Guida per l'utente P1009874-053

Funzionamento

Caricamento di supporti in modalità riavvolgimento

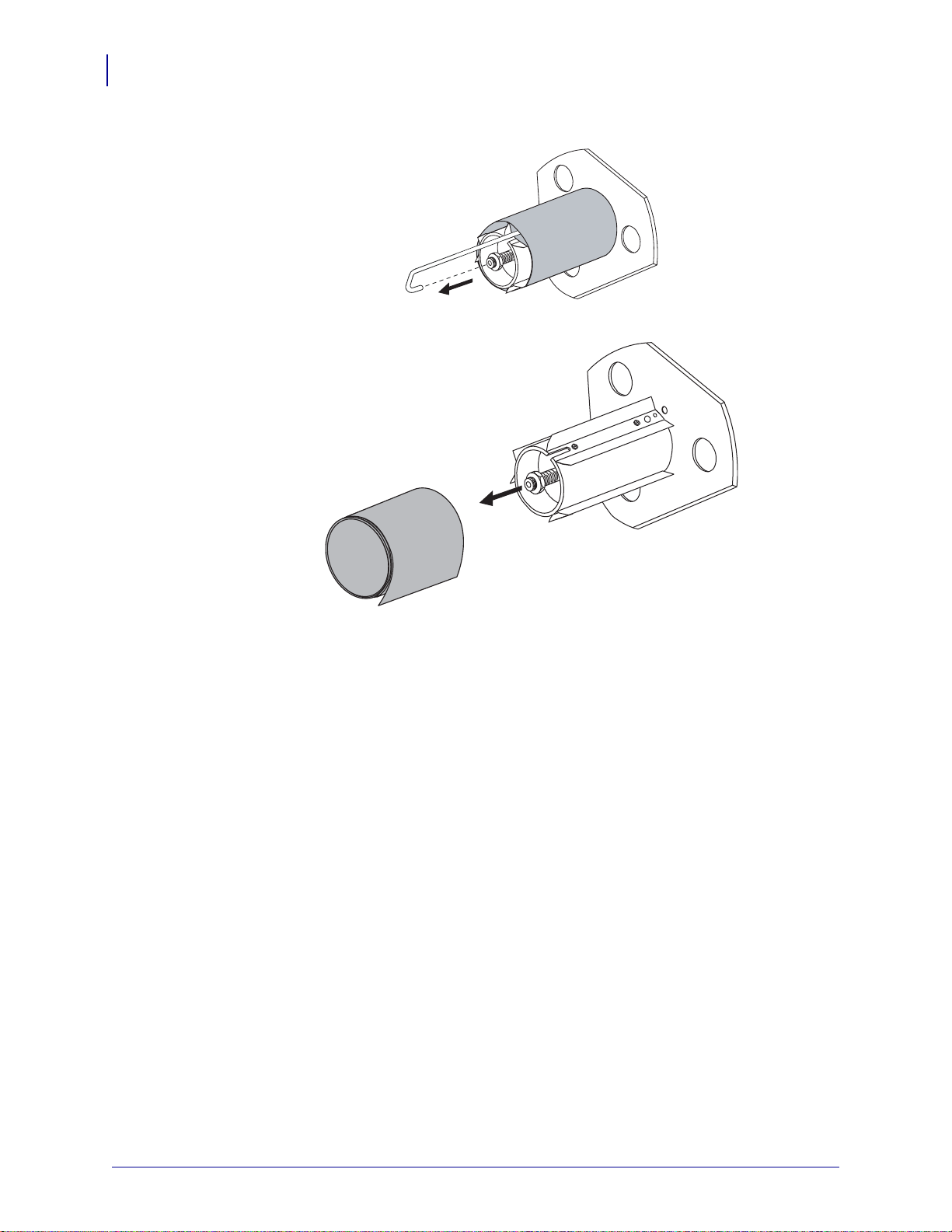

2. Estrarre il gancio del perno.

3. Inserire il supporto o la pellicola di supporto sul perno di riavvolgimento.

P1009874-053 Xi4™/RXi4™ Guida per l'utente 02/05/2013

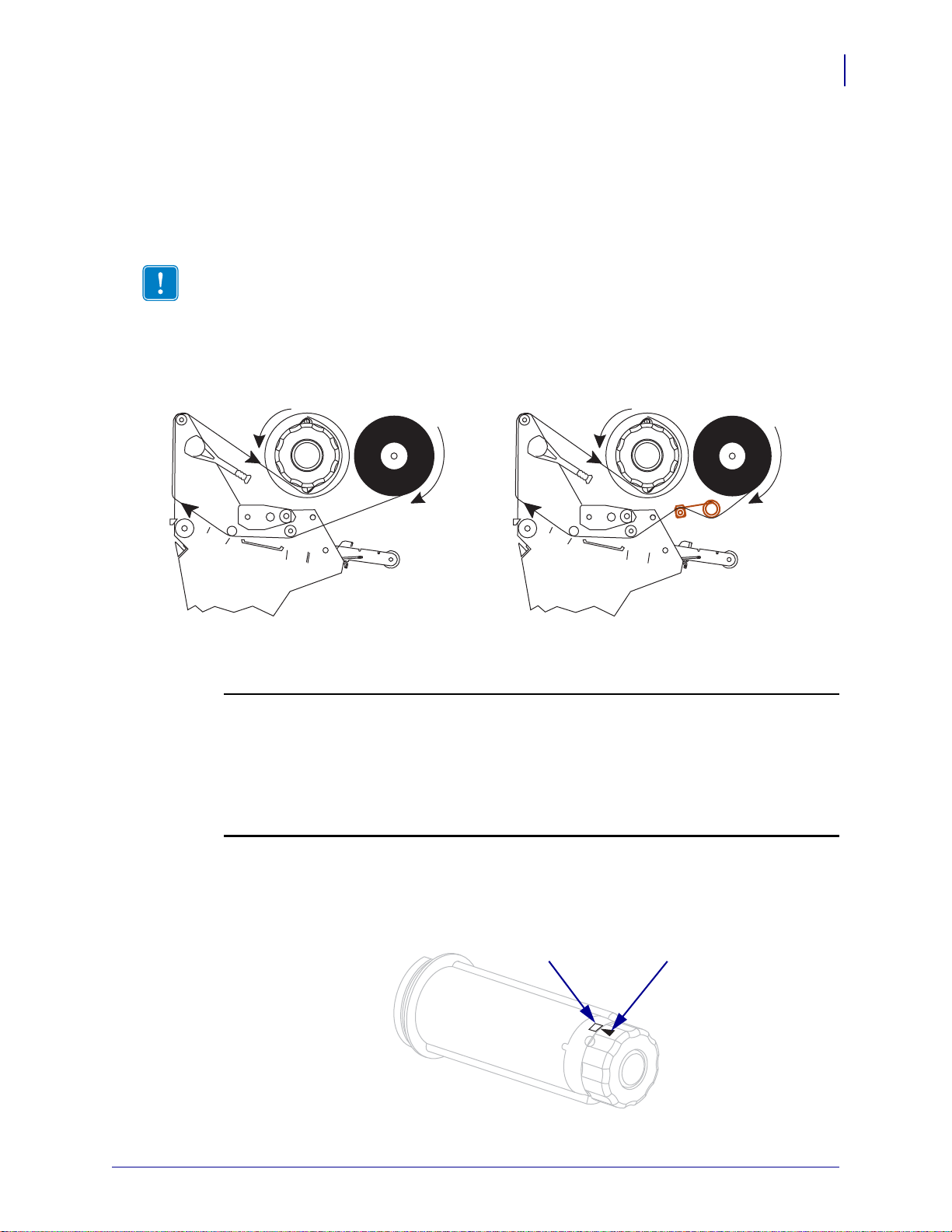

Caricamento del nastro

Senza guida nastro mobile Con guida nastro mobile

Fare riferimento alle istruzioni fornite in questa sezione per caricare il nastro da utilizzare con le etichette a trasferimento termico. Per le etichette a stampa termica diretta non caricare nastro nella stampante. Il percorso del nastro è leggermente diverso per le stampanti con guida nastro mobile (Figura 11).

Importante • Per proteggere la testina di stampa dall'usura, utilizzare un nastro più lar go del

supporto. Il nastro deve essere rivestito all'esterno.

Figura 11 • Percorso del nastro

Funzionamento

Caricamento del nastro

Attenzione • Quando si svolgono operazioni vicino a una testina di stampa aperta, togliere

Per caricare il nastro, procedere come segue:

1. Allineare la freccia (1) sulla manopola del perno di avvolgimento del nastro con la tacca

2) sul perno di avvolgimento del nastro.

(

02/05/2013 Xi4™/RXi4™ Guida per l'utente P1009874-053

Funzionamento

23 1

Caricamento del nastro

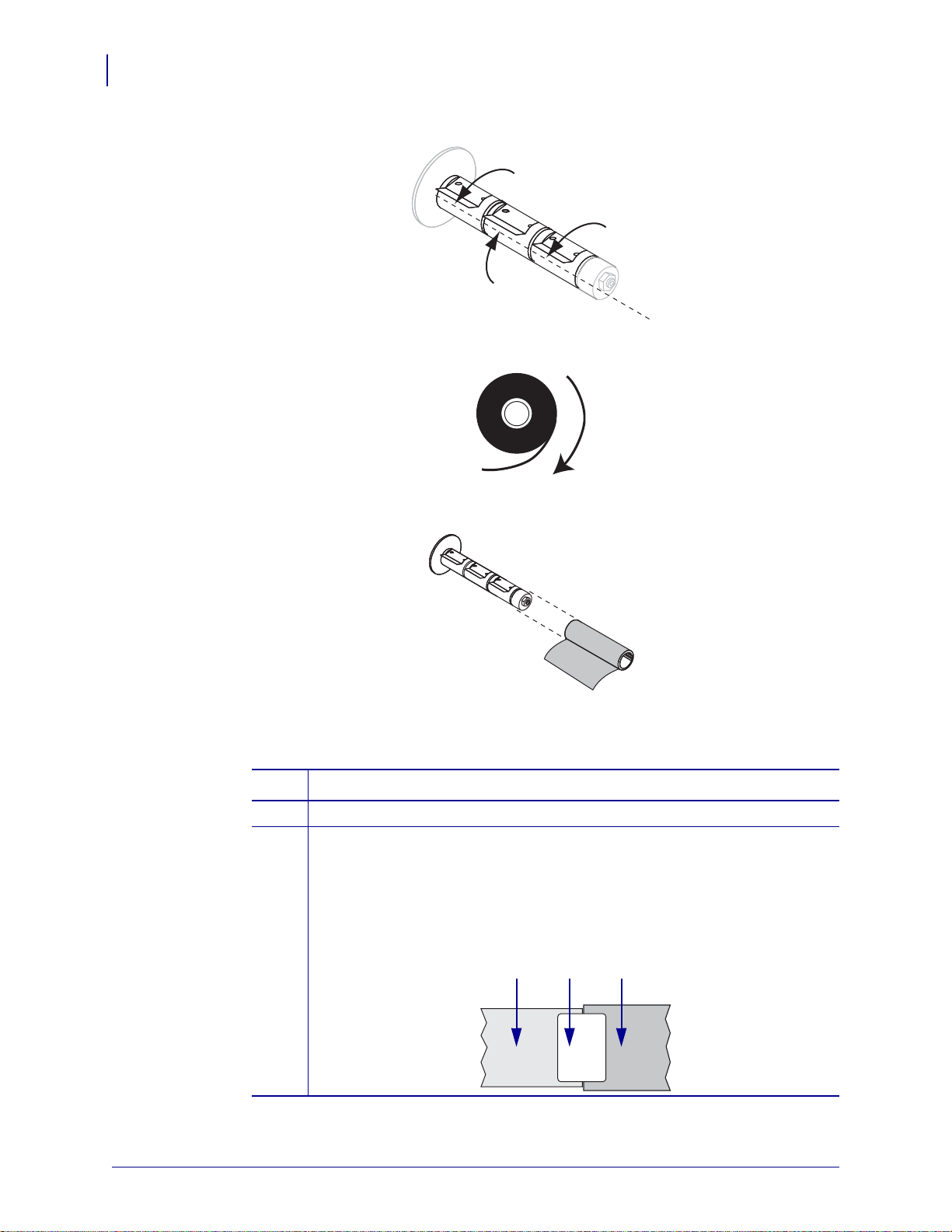

2. Allineare i segmenti del perno di alimentazione del nastro.

3. Orientare il nastro con l'estremità libera che si svolge in senso orario.

4. Inserire il rotolo di nastro sul perno di alimentazione de l nastro. Spingere il rotolo

completamente fino in fondo.

5. Una guida del nastro ne facilita il caricamento e la rimozione. All'estremità del nastro è

attaccata della carta o altro che funga da guida?

Se... Allora...

Sì Continuare con il passaggio seguente. No

a. Strappare dal rotolo una striscia di supporto (etichette e pellicola di

supporto) lunga circa 150-305 mm (6-12 in).

b. Staccare un'etichetta dalla striscia di supporto. c. Utilizzare questa etichetta (1) per attaccare l'estremità del nastro (2) alla

striscia di supporto (

3). La striscia di supporto svolgerà la funzione di

guida.

P1009874-053 Xi4™/RXi4™ Guida per l'utente 02/05/2013

Funzionamento

Caricamento del nastro

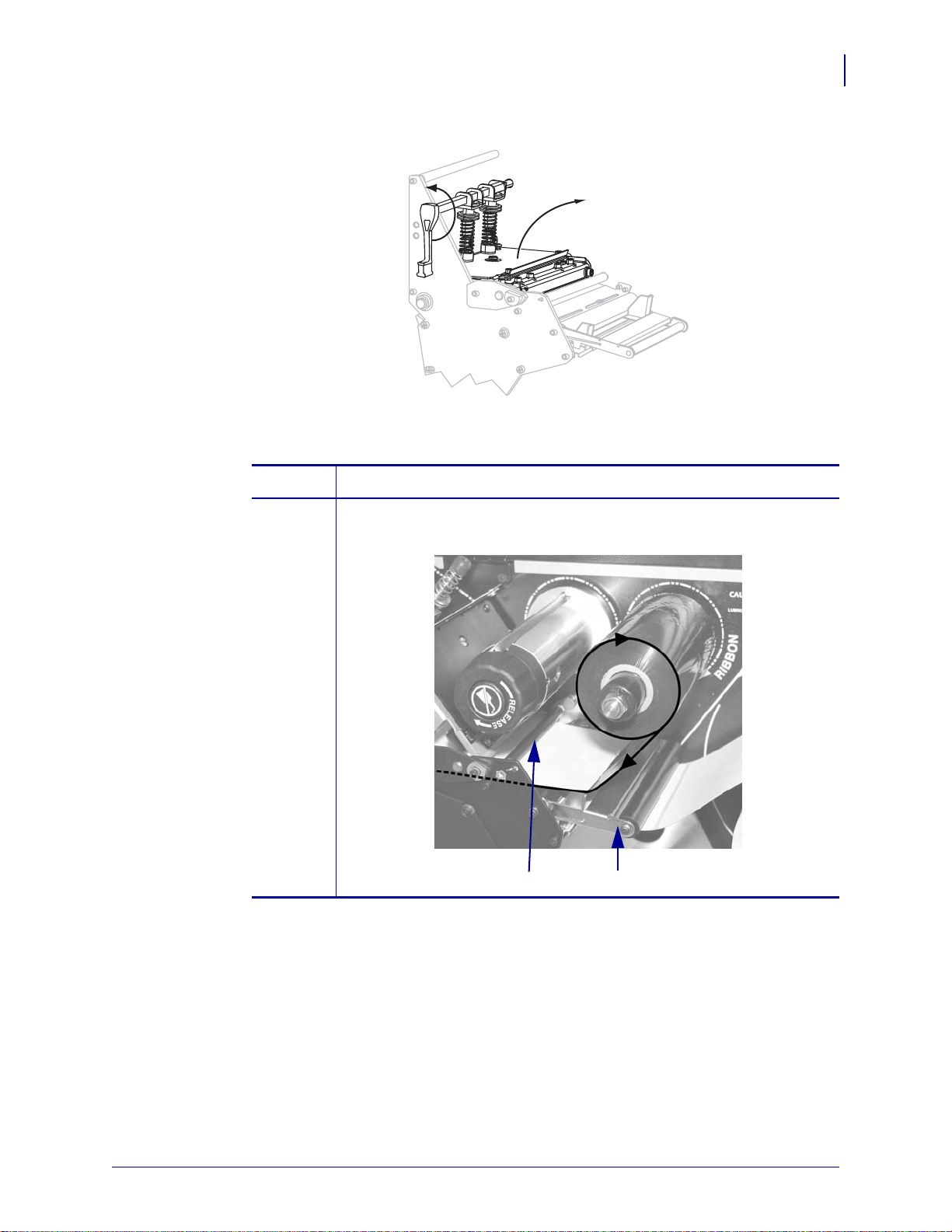

6. Aprire il gruppo testina di stampa ruotando la relativa leva di apertura in senso antiorario.

7. La stampante contiene un gruppo guida nastro mobile? (Per individuare la guida nastro

mobile, vedere la Figura 11 a pagina 69.)

Se... Allora...

No Far passare il nastro sopra il gruppo guida supporti mobile (1) e sotto il

rullo guida nastro (

2).

02/05/2013 Xi4™/RXi4™ Guida per l'utente P1009874-053

Funzionamento

Caricamento del nastro

Se... Allora...

Sì

8. Spingere in avanti la guida del nastro finché non passa sotto il gruppo testina di stampa

a. Far passare il nastro attraverso la guida nastro mobile. Il nastro deve

passare sotto il rullo superiore (

b. Far passare il nastro sotto il rullo guida nastro (3).

1) e poi sopra il rullo inferiore (2).

(1), sopra la piastra apribile (2) e quindi sopra il rullo (3).

P1009874-053 Xi4™/RXi4™ Guida per l'utente 02/05/2013

Funzionamento

Caricamento del nastro

9. Portare la guida del nastro sopra il rullo del nastro superiore (1) e poi verso il perno di

avvolgimento del nastro (

10. Avvolgere la guida del nastro e il nastro in senso antiorario intorno al perno di

2).

avvolgimento del nastro.

11. Ruotare il perno in senso antiorario facendo alcuni giri per avvolgere il nastro e tenderlo

correttamente.

02/05/2013 Xi4™/RXi4™ Guida per l'utente P1009874-053

Funzionamento

Caricamento del nastro

12. Premere il gruppo testina di stampa (1) verso il basso, quindi ruotare la leva di apertura

della testina di stampa (

2) in senso orario finché non si blocca in posizione.

Rimozione del nastro usato

Rimuovere il nastro usato dal perno di riavvolgimento ogni volta che si sostituisce il rotolo di nastro.

Per rimuovere un nastro usato, procedere come segue:

1. Il nastro è esaurito?

Se il nastro... Allora

È esaurito Continuare con il passaggio seguente. Non è esaurito Tagliare o rompere il nastro prima del perno di

avvolgimento del nastro.

P1009874-053 Xi4™/RXi4™ Guida per l'utente 02/05/2013

Funzionamento

Caricamento del nastro

2. T ene ndo fermo il perno di avv olgimento d el nastro , ruotare in sen so orario la manopola di

apertura finché non si blocca. La barra di apertura del nastro ruota verso il basso, agevolando la presa del nastro usato

sul perno.

3. Sfilare il nastro usato dal perno di avvolgimento del nastro ed eliminarlo.

02/05/2013 Xi4™/RXi4™ Guida per l'utente P1009874-053

Funzionamento

Calibrazione della stampante

Calibrare la stampante prima di metterla in servizio per la prima volta. La calibrazione consente alla stampante di stabilire le impostazioni appropriate per il supporto e il nastro specifici utilizzati nell'applicazione. È possibile calibrare la stampante altre volte, secondo la necessità. La Tabella 7 mostra i diversi metodi di calibrazione.

Importante • Per conservare le impostazioni di calibrazione nella memoria della stampante

quando la stampante viene spenta e riaccesa, è necessario salvarle permanentemente. Vedere

Uscita dalla modalità di impostazione apagina87.

Tabella 7 • Tipi di calibrazione

Tipo di calibrazione Descrizione Quando/Come eseguirla

Calibrazione automatica

Calibrazione lunga La stampante esegue le operazioni:

La stampante imposta automaticamente il valore rilevato per gli spazi tra etichette.

• avanza supporto e nastro

• imposta i valori rilevati per lunghezza supporto, tipo supporto (continuo o non continuo) e modalità di stampa (trasferimento termico o termica diretta)

• aggiorna i valori dei sensori

Viene eseguita nelle seguenti situazioni:

• Quando la stampante viene accesa se è stato selezionato CALIBRAZIONE per

SUPPOR. ALL'ACC. (vedere

Selezione dell'opzione relativa all'azione del supporto all'accensione

apagina107).

• Quando la stampante fa avanzare il supporto dopo che la testina di stampa si è chiusa, se è stato selezionato CALIBRAZIONE per

TESTA

relativa all'azione del supporto alla chiusura della testina apagina108).

• Come parte delle procedure di calibrazione del profilo del sensore e del sensore del supporto e del nastro.

Per eseguire una calibrazione lunga, eseguire una delle seguenti azioni:

• Premere di controllo per arrestare la stampante, quindi premere (CALIBRAZIONE).

• Selezionare CALIBRAZIONE per il parametro

(vedere Selezione dell'opzione

PAUSE (PAUSA) sul pannello

SUPPOR. ALL'ACC. o

CHIUSURA

CALIBRATE

CHIUSURA TESTA (vedere Selezione

dell'opzione relativa all'azione del supporto all'accensione apagina107 o Selezione dell'opzione relativa all'azione del supporto alla chiusura della testina apagina108).

P1009874-053 Xi4™/RXi4™ Guida per l'utente 02/05/2013

Calibrazione della stampante

Tabella 7 • Tipi di calibrazione (Continua)

Tipo di calibrazione Descrizione Quando/Come eseguirla

Funzionamento

Calibrazione breve La stampante esegue la calibrazione

utilizzando i valori correnti dei sensori invece di rilevare gli spazi tra etichette e di reimpostare i sensori. Questa sequenza di calibrazione impiega un minor numero di etichette rispetto alla sequenza di calibrazione lunga, ma è meno affidabile poiché i valori memorizzati nei sensori potrebbero non essere corretti.

Calibrazione del profilo del sensore

Calibrazione della sensibilità dei sensori supporto e nastro

La stampante esegue una calibrazione automatica e stampa il profilo del sensore supporto.

Una delle più comuni regolazioni delle impostazioni della stampante. La stampante reimposta la sensibilità dei sensori per rilevare correttamente il supporto e il nastro che si stanno utilizzando. Se si cambia il tipo nastro e/o supporto, potrebbe essere necessario reimpostare la sensibilità dei sensori del supporto e del nastro. Quando la nuova sensibilità dei sensori è stata impostata, la stampante esegue una calibrazione automatica.

Selezionare CAL BREVE per il parametro

SUPPOR. ALL'ACC. o CHIUSURA TESTA (vedere Selezione dell'opzione

relativa all'azione del supporto all'accensione apagina107 o Selezione dell'opzione relativa all'azione del supporto alla chiusura della testina

apagina108.

Selezionare l'opzione sul pannello di controllo. Per istruzioni, vedere Stampa del profilo del sensore

apagina101.

Selezionare l'opzione

RIBBON CALIBRAZIONE

di controllo. Per istruzioni, vedere

Calibrazione della sensibilità dei sensori supporto e nastro apagina102.

PROF. SENSORE

ETICH. E

sul pannello

02/05/2013 Xi4™/RXi4™ Guida per l'utente P1009874-053

Funzionamento

YY ZZ

Regolazione dei sensori trasmissivi del supporto

Il sensore trasmissivo del supporto è composto da due sezion i: una sorgente luminosa e un sensore di luce. Il sensore supporto inferiore è la sor gente luminosa, men tre il sensore supporto superiore è il sensore luce. Il supporto passa tra i due sensori.

Regolare questi sensori solo quando la stampante non è in grado di rilevare la parte superiore delle etichette. In questa situazione, sul display LCD del pannello di controllo viene visualizzato etichette. Per supporti non continui con una tacca o un foro nel supporto, il sensore deve essere direttamente sopra la tacca o il foro.

Sensore supporto superiore

Per il modello 220Xi4 Il sensore supporto superiore può essere posizionato lungo la parte

interna del supporto (il lato più vicino al telaio posteriore della stampante).

Per tutti gli altri modelli Xi4 Il sensore supporto superiore può essere posizionato lungo la parte interna del supporto (il lato più vicino al telaio posteriore della stampante) oppure lungo la parte esterna del supporto (il lato più lontano al telaio posteriore della stampante). Lo spostamento del sensore del supporto sulla parte esterna del supporto de ve essere eseguito solo da personale qualificato.

STATO DI ERRORE FINE CARTA, anche se nella stampante sono caricate

Per riposizionare il sensore supporto superiore lungo la parte interna del supporto, procedere come segue:

1. Rimuovere il nastro (se usato).

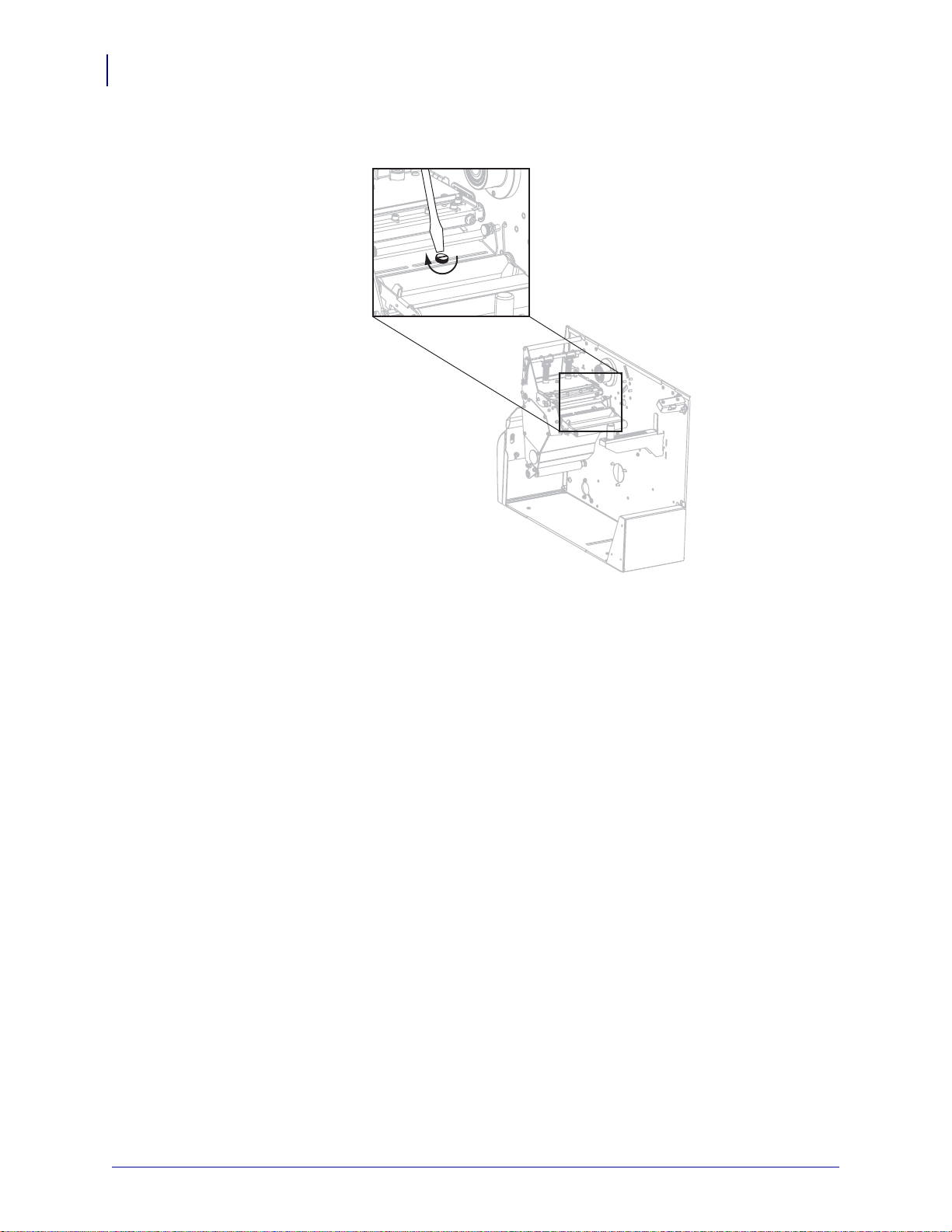

2. Individuare la vite di regolazione del sensore supporto superiore (1). L'ottica del sensore

supporto superiore è situata direttamente sotto la testa della vite di regolazione.

P1009874-053 Xi4™/RXi4™ Guida per l'utente 02/05/2013

Funzionamento

YY ZZ

Regolazione dei sensori trasmissivi del supporto

3. Utilizzando un cacciavite a lama sottile, allentare leggermente la vite di regolazione del

sensore supporto superiore.

4. Far scivolare il sensore superiore fino a che non si trova nella posizione desiderata.

02/05/2013 Xi4™/RXi4™ Guida per l'utente P1009874-053

Funzionamento

YY ZZ

Regolazione dei sensori trasmissivi del supporto

5. Serrare la vite di regolazione per fissare il sensore supporto superiore nella nuova

posizione.

6. Regolare il sensore supporto inferiore in modo che corrisponda alla nuova posizione del

sensore supporto superiore. Vedere Sensore supporto inferiore apagina81.

P1009874-053 Xi4™/RXi4™ Guida per l'utente 02/05/2013

Sensore supporto inferiore

Dopo aver regolato il sensore supporto superiore, regolare il supporto sensore inferiore in modo che corrisponda alla nuova posizione.

Per regolare il sensore supporto inferiore, procedere come segue:

1. Individuare il gruppo sensore supporto inf eriore sotto il rullo posteriore. Il sensore è un

fermaglio a molla che trattiene una scheda di circuito.

Funzionamento

Regolazione dei sensori trasmissivi del supporto

2. Far scivolare il sensore inferiore fino a che non si trova sotto il sensore supporto superiore.

Utilizzare la luce che proviene dal sensore inferiore per allinearlo con il sensore supe riore. Estrarre con cautela i fili quanto basta (i fili non devono rimanere tesi).

02/05/2013 Xi4™/RXi4™ Guida per l'utente P1009874-053

Funzionamento

Regolazione della pressione della testina di stampa e della posizione del pressore

La qualità di stampa dipende dalle etichette e dal nastro utilizzato oltre che dalla pressione e posizione del pressore. Assicurarsi che le etichette e il nastro siano adeguate per il tipo di applicazione. Se lo sono, controllare la posizione del pressore e poi la pressione della testina di stampa.

Regolazione della posizione del pressore

Può essere necessario regolare i pressori se la stampa è troppo chiara su un lato o se si utilizzano etichette spesse. Se la pressione del pressore è troppo leggera o irregolare, le etichette e il nastro possono scivolare.

Per posizionare i pressori, procedere come segue:

1. Allentare i dadi di bloccaggio (1) in cima ai gruppi dei pressori.

2. Spostare i pressori finché non forniscono una pressione regolare sul supporto. Per supporti

molto stretti, posizionare un pressore sul centro delle etichette e ridurre la pressione del pressore non utilizzato.

3. Serrare i dadi di bloccaggio.

P1009874-053 Xi4™/RXi4™ Guida per l'utente 02/05/2013

Regolazione della pressione della testina di stampa e della posizione del pressore

Regolazione della pressione della testina di stampa

Se il posizionamento corretto dei pressori non risolve un problema di qualità di stampa, provare a regolare la pressione della testina di stampa. La durata della testina di stampa può essere ottimizzata utilizzando la pressione minima nece ssaria per produrre la qualit à di stampa desiderata.

Attenzione • Osservare le opportune precauzioni di sicurezza elettrostatica quando si

maneggiano componenti sensibili alle cariche elettrostatiche, come circuiti stampati e testine di stampa.

Per regolare la pressione della testina di stampa, procedere come segue:

1. Stampare alcune etichette a 61 mm (2,4 in)al secondo eseguendo un Autotest tramite il

pulsante PAUSE (PAUSA) a pagina 162.

2. Durante la stampa delle etichette, utilizzare i comandi del pannello di controllo per ridurre

l'impostazione dell'opacità finché le etichette non vengono stampate in grigio invece che in nero.

Funzionamento

3. Allentare i dadi zigrinati superiori sui gruppi dei pressori (1).

02/05/2013 Xi4™/RXi4™ Guida per l'utente P1009874-053

Funzionamento

Regolazione della pressione della testina di stampa e della posizione del pressore

4. Alcuni tipi di supporti richiedono la massima pressione per una buona quali tà di stampa.

Per questi tipi di supporti, aumentare o diminuire la pressione utilizzando i dadi zigrinati inferiori (

5. Utilizzando il pannello di controllo, aumentare l'intensità fino al punto desiderato.

1) finché i bordi sinistro e destro dell'area stampata non sono uguali.

6. Serrare i dati zigrinati superiori.

P1009874-053 Xi4™/RXi4™ Guida per l'utente 02/05/2013

Configurazione

In questa sezione vengono descritti i parametri del pannello di controllo che consentono di configurare la stampante per un corretto funzionamento.

Sommario

Modalità di impostazione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 86

Accesso e utilizzo della modalità di impostazione. . . . . . . . . . . . . . . . . . . . . . . . . . . . 86

Uscita dalla modalità di impostazione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 87

Modifica dei parametri protetti tramite password . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 88

Valore della password predefinita . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 88

Disattivazione della funzione di protezione tramite password . . . . . . . . . . . . . . . . . . . 88

Stampa di un'etichetta di configurazione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 89

Stampa di un'etichetta di configurazione di rete. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 90

Parametri del pannello di controllo standard . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 91

Parametri aggiuntivi del pannello di controllo. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 117

02/05/2013 Xi4™/RXi4™ Guida per l'utente P1009874-053

Configurazione

Modalità di impostazione

Dopo che sono stati installati il supporto e il nastro ed è stato completato l'autotest all'accensione (POST), nel pannello di controllo viene visualizzato il messaggio

PRONTA

desiderata utilizzando il display del pannello di controllo e i pulsanti disponibili sotto di esso. Per informazioni su come ripristinare le impostazioni predefinite iniziali della stampante in caso di necessità, vedere Autotest tramite i pulsanti FEED (AVANZAMENTO) e PAUSE

(PAUSA) a pagina 167.

Importante • Particolari condizioni di stampa possono richiedere la modifica di parametri

quali la velocità, l'intensità o la modalità di stampa. Tali condizioni includono fra le altre le seguenti:

• Stampa ad alte velocità

• Spellicolatura del supporto

• Utilizzo di etichette particolarmente sottili, di piccole dimensioni, sintetiche o rivestite

Poiché questi e altri fattori incidono sulla qualità della stampa, si consiglia di eseguire dei test per determinare la combinazione ottimale di impostazioni della stampante e supporti per l'applicazione desiderata. Un abbin amento non ottimale può limitare la qualità o la velocità di stampa oppure impedire il corretto funzionamento della stampante nella modalità desiderata.

. È quindi possibile impostare i parametri della stampante per l'applicazione

STAMPANTE

Nota • Se la stampante viene utilizzata in una rete IP ed è installato un server di stampa

ZebraNet 10/100 o Wireless Plus, è possibile modificare i parametri della stampante nei seguenti altri modi:

• Tramite ZebraLink™ WebView. Per informazioni, consultare la Guida per l'utente del server di stampa appropriato.

• Tramite ZebraNet Bridge. Per informazioni, consultare la ZebraNet Bridge Enterprise Printer Management User Guide (Guida per l'utente per la gestione della stampante ZebraNet Bridge Enterprise).

Accesso e utilizzo della modalità di impostazione

Utilizzare il display LCD del pannello di controllo per visualizzare e regolare le impostazioni della stampante in modalità di impostazione. Quando un parametro viene modificato, nell'angolo superiore sinistro del display viene visualizzato un asterisco (*) per indicare che il valore è diverso da quello attualmente impostato nella stampante.

Premere... Per...

SETUP/EXIT (IMPOSTA/ESCI)

SELECT (SELEZIONE) PIÙ (+) MENO (-)

accedere o uscire dalla modalità di impostazione.

selezionare o deselezionare un parametro. passare al parametro successivo. tornare al parametro precedente.

P1009874-053 Xi4™/RXi4™ Guida per l'utente 02/05/2013

Uscita dalla modalità di impostazione

All'uscita dalla modalità di impostazione, vengono presentate le opzioni per salvare, modificare o non modificare i parametri.

Per uscire dalla modalità di impostazione, procedere come segue:

1. In modalità di impostazione, premere SETUP/EXIT (IMPOSTA/ESCI) .

Sul display LCD viene visualizzato

2. Premere PIÙ (+) oppure MENO (-) per visualizzare le opzioni di salvataggio:

LCD Descrizione

SALVA MODIFICHE.

Configurazione

Modalità di impostazione

PERMANENTE

TEMPORANEO ANNULLA

CARICA DEFAULT

CAR.ULT.SALV. RETE PREDEF.

3. Premere NEXT/SAVE (SUCCESSIVO/SALVA) per selezionare l'opzione visualizzata.

Al termine della sequenza di configurazione e calibrazione, viene visualizzato

Mantiene i valori nella memoria della sta mpante anche quando viene spenta.

Salva le modifiche mantenendole fino allo spegnimento. Annulla tutte le modifiche apportate dopo l'attivazione della

modalità di impostazione, eccetto quelle riguardanti le impostazioni dell'intensità e dello strappo che vengono applicate immediatamente.

Ripristina i valori predefiniti di fabbrica per tutti i parametri, eccetto le impostazioni di rete. Prestare attenzione quando si caricano i valori predefiniti perché questa operazione comporta il ricaricamento di tutte le impostazioni modificate manualmente.

Nota • Sulle stampanti non RFID, quando si caricano

le impostazioni predefinite di fabbrica, la stampante

esegue una calibrazione automatica. Carica i valori dall'ultimo salvataggio permanente. Ripristina i valori predefiniti di fabbrica per le impostazioni

della rete cablata e wireless.

STAMPANTE PRONTA.

02/05/2013 Xi4™/RXi4™ Guida per l'utente P1009874-053

Configurazione

Modifica dei parametri protetti tramite password

Alcuni parametri, inclusi quelli di comunicazione, sono protetti tramite password per impostazione predefinita di fabbrica.

Attenzione • Non modificare i parametri protetti tramite password se non si ha

un'approfondita conoscenza delle relative funzioni. Se i parametri non sono impostati in modo corretto, la stampante potrebbe funzionare in modo imprevisto.

La prima volta che si tenta di modificare un parametro protetto tramite password, nella stampante viene visualizzato il messaggio parametro, è necessario immettere la password numerica di quattro cifre. Dopo aver immesso la password in modo corretto, non occorre più reimmetterla a meno che non si esca dalla modalità di impostazione premendo stampante.

Per immettere una password per un parametro protetto tramite password, procedere come segue:

IMMISS. PASSWORD. Prima di modificare il

SETUP/EXIT (IMPOST A/ESCI) oppure spegnendo (O) la

1. Quando viene richiesta la password, utilizz are MENO (-) per modificare la posizione della

cifra selezionata.

2. Dopo aver selezionato la cifra che si desidera modificare, utilizzare PIÙ (+) per

aumentarne il valore. Ripetere questi due passaggi per ogni cifra della password.

3. Dopo aver immesso la password, premere NEXT/SAVE (SUCCESSIVO/SALVA).

Viene visualizzato il parametro selezionato per la modifica. Se la password è stata immessa in modo corretto, è possibile modificare il valore.

Valore della password predefinita

Il valore della password predefinita è 1234. La password può essere modificata tramite il comando Zebra Programming Language (ZPL) pagine Web della stampante (è necessario il server di stampa ZebraNet Plus).

^KP (definizione password) oppure nelle

10/100 o Wireless

Disattivazione della funzione di protezione tramite password

È possibile disattivare la funzione di protezione tramite password in modo che non venga più richiesta una password impostando la password su 0000 tramite il comando ZPL riattivare la funzione di protezione tramite password, inviare il comando ZPL può essere un qualsiasi numero compreso tra 1 e 9999.

^KPx, dove x

^KP. Per

P1009874-053 Xi4™/RXi4™ Guida per l'utente 02/05/2013

Stampa di un'etichetta di configurazione

Xi4 RXi4

Nell'etichetta di configurazione sono indicate le impostazioni della stampante memorizzate nella memoria di configurazione. Dopo avere caricato il supporto e il nastro, se necessario, stampare un'etichetta di configurazione come riferimento delle impostazioni correnti della stampante. Conservare l'etichetta che potrà essere utilizzata per risolvere eventuali problemi di stampa.

Per stampare un'etichetta di configurazione, procedere come segue:

1. Sul pannello di controllo premere SETUP/EXIT (IMPOSTA/ESC I ).

2. Premere NEXT/SAVE (SUCCESSIVO/SALVA) o PREVIOUS (PRECEDENTE) per

scorrere i parametri fino a visualizzare

3. Premere PIÙ (+) per confermare la stampa.

Viene stampata un'etichetta di configurazione (Figura 12).

Figura 12 • Esempio di etichetta di configurazione

LISTA SETUP.

Configurazione

Stampa di un'etichetta di configurazione

02/05/2013 Xi4™/RXi4™ Guida per l'utente P1009874-053

Configurazione

asterisco che

indica il server

di stampa

attivo

Sta m pa di un'etichetta di configur azi one di rete

Stampa di un'etichetta di configurazione di rete

Se si utilizza un server di stampa, è possibile stampare un'etichetta di configurazione di rete dopo la connessione della stampante alla rete.

Per stampare un'etichetta di configurazione di rete, procedere come segue:

1. Sul pannello di controllo premere SETUP/EXIT (IMPOSTA/ESC I ).

2. Premere NEXT/SAVE (SUCCESIVO/SALVA) o PREVIOUS (PRECEDENTE) per

scorrere i parametri fino a visualizzare

3. Premere PIÙ (+) per confermare la stampa.

Viene stampata un'etichetta di configurazione di rete (Figura 13). L'asterisco indica se è attivo il server di stampa cablato o wireless. Se non è installato un server di stampa wireless, la parte corrispondente dell'etichetta non viene stampata.

Figura 13 • Etichetta di configurazione di rete

(con un server di stampa wireless installato)

LISTA SENZA FILI.

P1009874-053 Xi4™/RXi4™ Guida per l'utente 02/05/2013

Parametri del pannello di controllo standard

Nella Tabella 8 sono elencati i parametri, nell'ordine in cui vengono visualizzati, a cui è possibile accedere premendo modalità di impostazione. Per i parametri non presenti in questa tabella, vedere Parametri

aggiuntivi del pannello di controllo apagina117.

Nota • Il software per la preparazione delle etichette o il driver della stampante possono

ignorare le regolazioni apportate tramite il pannello di controllo. Per ulteriori informazioni, consultare la documentazione relativa al software o al driver.

Tabella 8 • Parametri stampante (Foglio 1 di 26)

Linguaggio/Parametro Azione/Descrizione

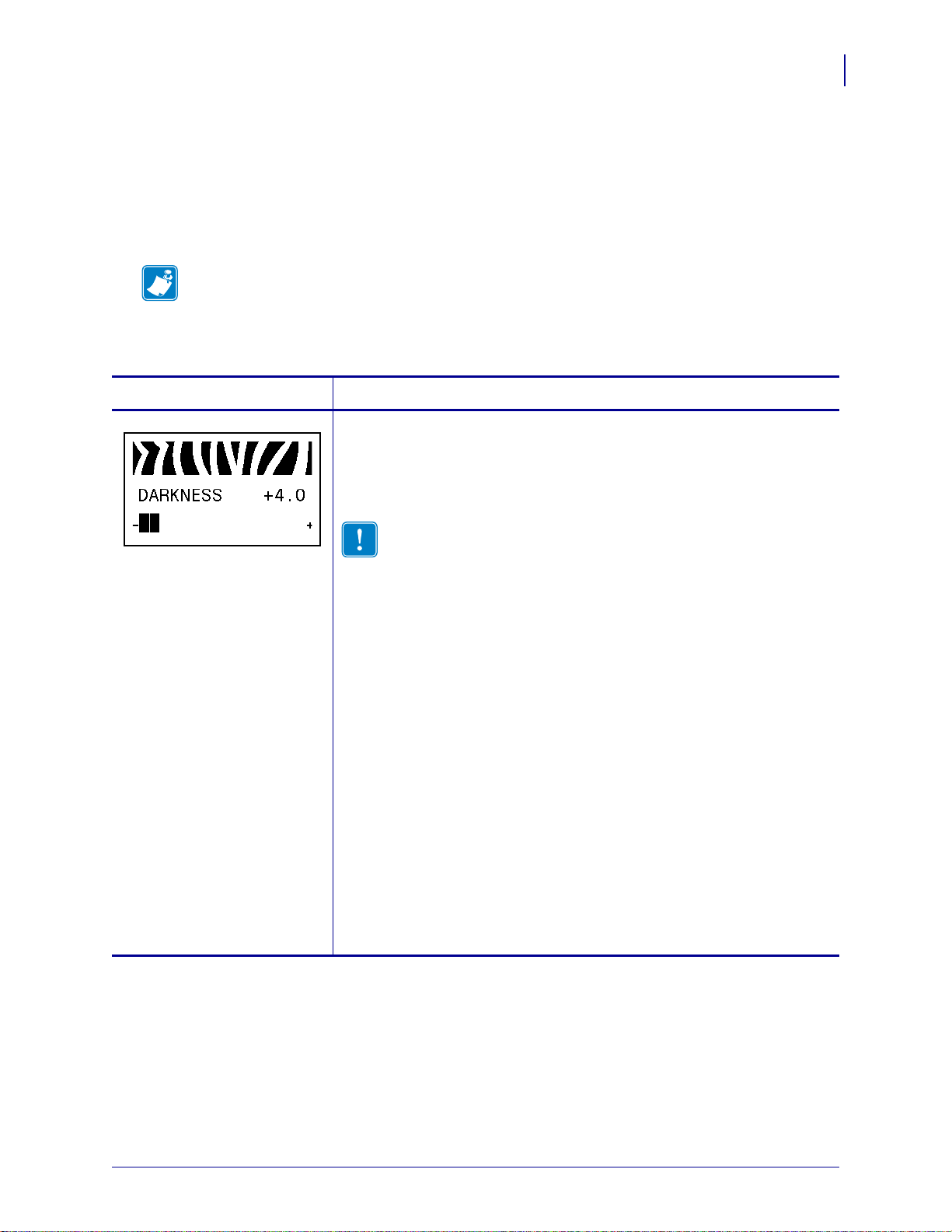

Regolazione dell'intensità di stampa

Le impostazioni relative all'intensità, ovvero alla durata della scrittura, dipendono da vari fattori, tra cui il tipo di nastro, il tipo di supporto e le condizioni della testina di stampa. È possibile regolare l'intensità in modo da ottenere stampe omogenee di alta qualità.

Se la stampa è troppo chiara o se alcune aree risultano vuote, aumentare l'intensità. Se la stampa risulta troppo scura o se alcune aree stampate presentano sbavature, diminuire l'intensità.

È possibile utilizzare l'Autotest tramite il pulsante FEED

(AVANZAMENTO) apagina163 per determinare l'impostazione ottimale

dell'intensità. È consigliabile regolare l'int ensi tà durante l'esecuzione dell'Autotest tramite il pulsante PAUSE (PAUSA) apagina162. Poiché l'impostazione dell'intensità viene applicata immediatamente, è possibile verificare i risultati nelle etichette in fase di stampa. Queste impostazioni possono essere modificate anche tramite il driver o il software.

NEXT/SAVE (SU CCES SIVO/SALVA) dopo aver attivato la

Importante • Impostare l'intensità sul livello più basso che

consenta di ottenere una buona qualità di stampa. Se si imposta un valore troppo alto, è possibile che l'inchiostro provochi macchie, che il nastro si consumi eccessivamente o che la te stina di stampa si logori precocemente.

Configurazione

Valore predefinito: +4,0 Intervallo: da 0 a +30,0

Per modificare il valore visualizzato:

1. Premere PIÙ (+) per aumentare l'intensità.

2. Premere MENO (-) per diminuire l'intensità.

02/05/2013 Xi4™/RXi4™ Guida per l'utente P1009874-053

Configurazione

Parametri del pannello di controllo standard

Tabella 8 • Parametri stampante (Foglio 2 di 26)

Linguaggio/Parametro

Azione/Descrizione

Regolazione della velocità di stampa

Questo parametro consente di regolare la veloc ità di stampa di un'eti chetta. Il valore è espresso in millimetri al secondo. Una bassa velocità di stampa in genere permette di ottenere una migliore qualità di stampa. Le modifiche della velocità di stampa vengono applicate quando si esce dalla modalità di impostazione.

Valore predefinito: 51 MM/S Intervallo: Varia in base al tipo di stampante (vedere Specifiche di stampa

per modello a pagina 175 per i valori per i vari modelli)

Per modificare il valore visualizzato:

1. Premere PIÙ (+) per aumentare il valore.

2. Premere MENO (-) per diminuire il valore.

P1009874-053 Xi4™/RXi4™ Guida per l'utente 02/05/2013

Parametri del pannello di controllo standard

Direzione del supporto

Impostazione predefinita di fabbrica della linea di strappo nella posizione 00

Tabella 8 • Parametri stampante (Foglio 3 di 26)

Configurazione

Linguaggio/Parametro

Azione/Descrizione

Regolazione della posizione di strappo

Questo parametro definisce la posizione del supporto sulla barra di strappo/spellicolatura dopo la stampa.

Vedere Figura 14. Un numero più elevato consente di spostare il supporto in avanti (con un conseguente avvicinamen to della linea di strappo al bordo iniziale dell'etichetta successiva), mentre un numero più basso consente di spostare il supporto indietro (con un conseguente avvicinamento della linea di strappo al bordo dell'etichetta appena stampata).

Figura 14 • Regolazione della posizione di strappo

Valore predefinito: 0 Intervallo: da -120 a +120

Per modificare il valore visualizzato:

1. Premere PIÙ (+) per aumentare il valore. A ogni pressione la posizio ne

di strappo viene regolata di quattro righe di punti.

2. Premere MENO (-) per diminuire il valore. A ogni pressione la

posizione di strappo viene regolata di quattro righe di punti.

02/05/2013 Xi4™/RXi4™ Guida per l'utente P1009874-053

Configurazione

Parametri del pannello di controllo standard

Tabella 8 • Parametri stampante (Foglio 4 di 26)

Linguaggio/Parametro

Azione/Descrizione

Selezione della modalità di stampa

Questo parametro indica alla stampante la modalità di rimozione delle etichette stampate. Assicurarsi di selezionare una modalità di stampa che sia compatibile con la stampante e le relative opzioni. Per informazioni sulle diverse caratteristiche delle modalità di stampa in base alle opzioni della stampante, vedere Opzioni e modalità di stampa della stampante

apagina36.

Valore predefinito (stampanti non RFID): STRAPPARE Valore predefinito (stampanti RFID): MODALITÀ RFID

Selezioni: STRAPPARE, STACCARE, TAGLIERINA, RITARD. TAGL.,

MODALITÀ RFID, RIAVVOLGIMENTO

Nota • La MODALITÀ RFID deve essere utilizzata solo con

supporti RFID su stampanti RFID.

Per modificare il valore visualizzato:

1. Premere PIÙ (+) oppure MENO (-) per scorrere le opzioni.

Impostazione del tipo di supporto

Questo parametro indica alla stampante il tipo di supporto utilizzato. Per ulteriori informazioni, vedere Tipi di supporti apagina31. Quando si seleziona un supporto continuo, è necessario includere nel formato dell'etichetta un'istruzione con la lunghezza dell'etichetta (

^LLxxxx se si

utilizza ZPL o ZPL II). Quando si seleziona un supporto non continuo, la stampante carica il

supporto per calcolare la lunghezza dell'etichetta, ovvero la distanza tra due punti di registrazione riconosciuti dell'intervallo tra le etichette, della reticolatura oppure della tacca o del foro di allineamento.

Valore predefinito: NON-CONTINUO Selezioni: NON-CONTINUO, CONTINUO

Per modificare il valore visualizzato:

1. Premere PIÙ (+) oppure MENO (-) per scorrere le opzioni.

Impostazione del tipo di sensore

Questo parametro indica alla stampante se si utilizza un supporto a bobina (con separazione delle etichette indicata da un intervallo, una tacca o un foro) oppure un supporto con una riga nera stampata sul retro. Se il supposto non ha righe nere per la registrazione sul retro, accettare il valore predefinito della stampante (INTERSPAZIO).

Valore predefinito: INTERSPAZIO Selezioni: RIGA SCURA, INTERSPAZIO

Per modificare il valore visualizzato:

1. Premere PIÙ (+) oppure MENO (-) per passare da un'opzione all'altra.

P1009874-053 Xi4™/RXi4™ Guida per l'utente 02/05/2013

Parametri del pannello di controllo standard

Tabella 9 • Intervalli e valori massimi della larghezza di stampa

Risoluzione della testina di stampa

Stampante

110Xi4/R110Xi4 140Xi4, 170Xi4, 220Xi4

200 dpi

Valore predefinito: 832 Intervallo: da 2 a 832

punti

Valore predefinito: 1344 Intervallo: da 2 a 1344

punti

300 dpi

Valore predefinito: 1248 Intervallo: da 2 a 1248

punti

Valore predefinito: 1984 Intervallo: da 2 a 1984

punti

600 dpi

Valore predefinito: 2496 Intervallo: da 2 a 2496

punti

N/D

Tabella 8 • Parametri stampante (Foglio 5 di 26)

Configurazione

Linguaggio/Parametro

Azione/Descrizione

Selezione del metodo di stampa

Questo parametro indica alla stampante il metodo di stampa da utilizzare, ovvero la modalità termica diretta (senza nastro) o il trasferimento termico (con supporto e nastro a trasferimento termico).

Valore predefinito: TRASF. TERMICO Selezioni: TRASF. TERMICO, TERM. DIRETTO

Per modificare il valore visualizzato:

1. Premere PIÙ (+) oppure MENO (-) per scorrere le opzioni.

Impostazione della larghezza di stampa

Questo parametro specifica l'area stampabile in relazione alla larghezza dell'etichetta. Nella Tabella 9 sono indicati gli intervalli e i valori predefiniti della larghezza di stampa in base al modello della stampante e alla risoluzione della testina di stampa.

Nota • Se si imposta una larghezza insufficiente, è possibile che

alcune parti del formato dell'etichetta non vengano stampate sul supporto. Se si imposta una larghezza eccessiva, viene invece inutilmente utilizzata un'area più estesa della memoria riservata alla formattazione. È inoltre possibile che la stampa debordi dall'etichetta e sia impressa sul rullo. Se l'immagine è stata inv ertita

02/05/2013 Xi4™/RXi4™ Guida per l'utente P1009874-053

utilizzando il comando ZPL II ^POI, questa impostazione può influire sulla posizione orizzontale del formato dell'etichetta.

Per modificare il valore visualizzato:

1. Premere PIÙ (+) oppure MENO (-) per modificare il valore

visualizzato.

Configurazione

}

Lunghezza dell'etichetta (incluso l'intervallo tra le etichette)

Intervallo tra le etichette

La lunghezza massima dell'etichetta deve corrisp ondere all'incirca a questo valore

Parametri del pannello di controllo standard

Tabella 8 • Parametri stampante (Foglio 6 di 26)

Linguaggio/Parametro

Azione/Descrizione

Impostazione della lunghezza massima dell'etichetta

Questo parametro viene utilizzato durante la fase del processo di calibrazione relativa al supporto.

Impostare sempre la lunghezza massima dell'etichetta su un valore che superi di almeno 25,4 mm (1 in) la lunghezza effettiva dell'etichetta (Figura 15). Se si imposta un valore inferiore alla lunghezza dell'etichetta, la stampante presuppone che sia stato caricato un supporto continuo e la calibrazione non viene effettuata.

Ad esempio, se la lunghezza dell'etichetta è 126 mm (5,0 in) incluso l'intervallo tra le etichette, impostare il parametro su 152 mm (6,0 in). Se la lunghezza dell'etichetta è 190 mm (7,5 in), impostare il parametro su 229 mm (9,0 in).

Figura 15 • Lunghezza dell'etichetta

Valore predefinito: 988 mm (39,0 in). Selezioni: i valori vengono modificati con incrementi di 25,4 mm (1 in).

Per modificare il valore visualizzato:

1. Premere PIÙ (+) oppure MENO (-) per modificare il valore

visualizzato.

P1009874-053 Xi4™/RXi4™ Guida per l'utente 02/05/2013

Parametri del pannello di controllo standard

Tabella 8 • Parametri stampante (Foglio 7 di 26)

Configurazione

Linguaggio/Parametro

Azione/Descrizione

Impostazione avviso alimentazione scarsa

Se questa funzione è attivata, la stampante segnala quando il livello del supporto o del nastro è scarso.

Valore predefinito: DISATTIVATO Selezioni: ATTIVATO, DISATTIVATO

Impostazione del preavviso di manutenzione

Se questa funzione è attivata, la stampante segnala quando è necessario pulire la testina di stampa.

Valore predefinito: MANUT DISATTIV Selezioni: MANUT DISATTIV, MANUT ATTIVA

Per modificare le impostazioni relative al preavviso:

1. Quando sul display LCD viene visualizzato il messaggio

PREAVVISO MANUTENZIONE, premere PIÙ (+) oppure MENO (-)

per selezionare alternativamente viene richiesta una password, immetterla attenendosi alla istruzioni riportate in Modifica dei parametri protetti tramite password

apagina88.

2. Uscire dalla modalità di impostazione e salvare le modifiche per

attivare i parametri aggiuntivi correlati al sistema di preavviso.

3. Attivare di nuovo la modalità di impostazione e visualizzare i

parametri descritti di seguito per immettere l'intervallo di pulizia e la durata della testina di stampa.

DISATTIVATO e ATTIVATO. Se

Impostazione dell'intervallo di pulizia della testina di stampa per il preavviso

Questo parametro viene visualizzato solo se è stata attivata la funzione del preavviso di manutenzione. Il valore dovrebbe corrispondere alla lunghezza del rotolo del supporto o del nastro utilizzat o.

Valore predefinito: 450 M/1476 FT Selezioni: da 0 M/0 FT a 450 M/1476 FT con incrementi di 50 M

Per modificare il valore visualizzato:

1. Premere PIÙ (+) oppure MENO (-) per impostare l'intervallo di pulizia

della testina di stampa sul numero desiderato di metri di nastro o supporto.

Quando la testina di stampa raggiunge la lunghezza impostata, sul display LCD viene visualizzato il messaggio

PULIRE TESTINA

. Se è stata attivata l'apposita funzione, la

ATTENZIONE

stampante genera un avviso.

02/05/2013 Xi4™/RXi4™ Guida per l'utente P1009874-053

Configurazione

Parametri del pannello di controllo standard

Tabella 8 • Parametri stampante (Foglio 8 di 26)

Linguaggio/Parametro

Azione/Descrizione

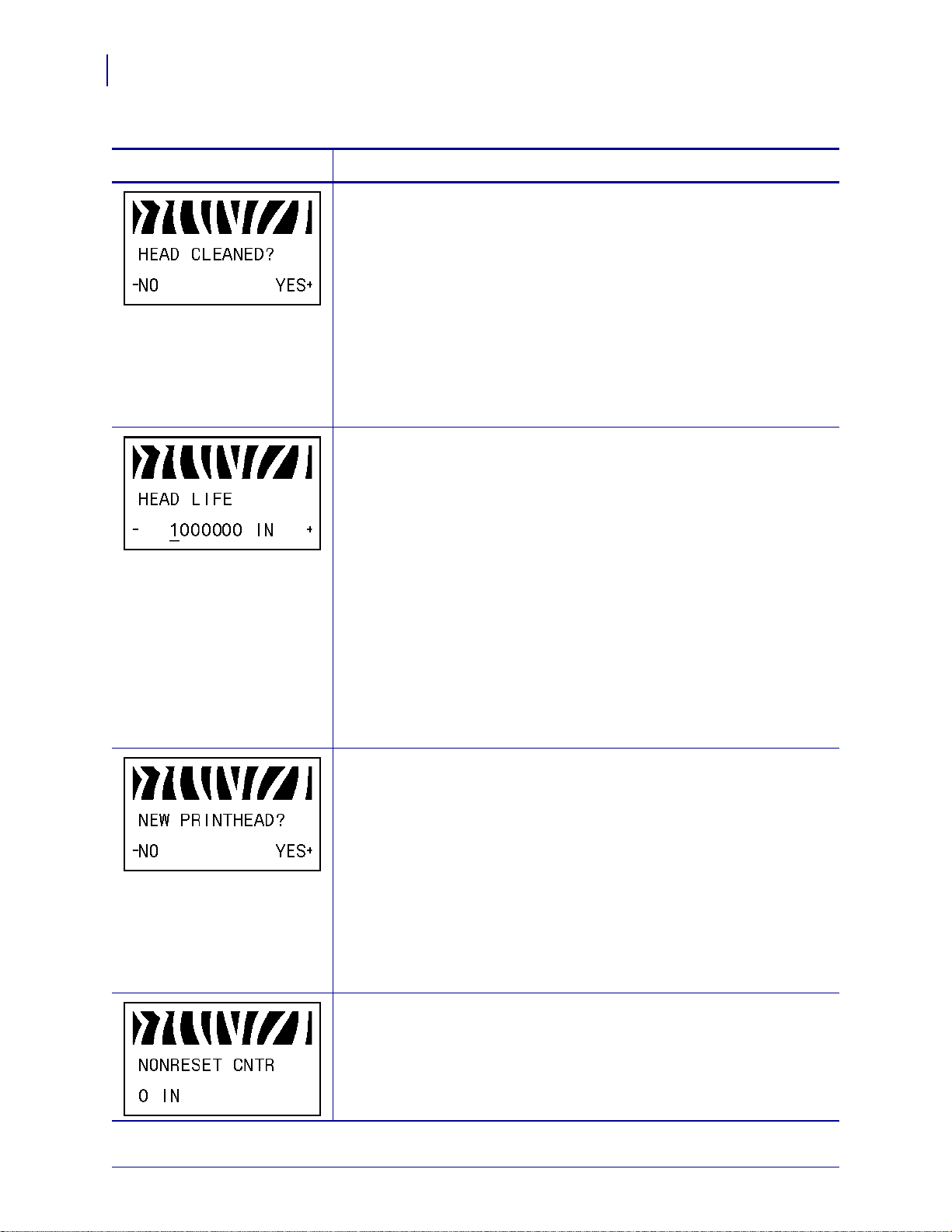

Reimpostazione del contatore relativo alla pulizia della testina di stampa per il preavviso

Questo parametro viene visualizzato solo se è stata attivata la funzione del preavviso di manutenzione.

Per reimpostare il contatore relativo alla pulizia della testina di stampa:

1. La testina di stampa è stata pulita?

• Se la testina di stampa è stata pulita, premere

PIÙ (+) per selezionare

SÌ.

• Se la testina di stampa non è stata pulita, premere MENO (-) per

selezionare

Impostazione della durata della testina di stampa per il preavviso

Questo parametro viene visualizzato solo se è stata attivata la funzione del preavviso di manutenzione. Il valore deve corrispondere al numero di pollici di supporto che la testina di stampa dovrebbe essere i n grado di stampare.

Valore predefinito: 1.000.000 in Intervallo: da 100 a 1.000.000 in

Per modificare il valore visualizzato:

1. Premere MENO (-) per spostare il cursore.

2. Premere PIÙ (+) per aumentare il valore della cifra.

Quando la testina di stampa raggiunge la lunghezza impostata, sul display LCD viene visualizzato il messaggio

CAMBIARE TESTINA

stampante genera un avviso.

NO.

ATTENZIONE

. Se è stata attivata l'apposita funzione, la

Reimpostazione del contatore relativo alla durata della testina di stampa per il preavviso

Questo parametro viene visualizzato solo se è stata attivata la funzione del preavviso di manutenzione.

Per reimpostare il contatore relativo alla durata della testina di stampa:

1. La testina di stampa è stata sostituita?

• Se la testina di stampa è stata sostituita, premere selezionare

SÌ.

• Se la testina di stampa non è stata sostituita, premere selezionare

NO.

PIÙ (+) per

MENO (-) per

Visualizzazione del contatore non reimpostabile

Questo parametro visualizza la lunghezza totale del supporto stampato. È possibile utilizzare i comandi firmware per modificare l'unità di misura e reimpostare il contatore. Fare riferimento alla Programming Guide (Guida alla programmazione) per il linguaggio della stampante utilizzato.

P1009874-053 Xi4™/RXi4™ Guida per l'utente 02/05/2013

Parametri del pannello di controllo standard

Tabella 8 • Parametri stampante (Foglio 9 di 26)

Configurazione

Linguaggio/Parametro

Azione/Descrizione

Visualizzazione del contatore 1 reimpostabile dall'utente

Questo parametro visualizza la lunghezza totale del supporto stampato dopo l'ultima reimpostazione. È possibile utilizzare i comandi firmware per modificare l'unità di misura e reimpostare il contatore. Fare riferimento alla Programming Guid e (Guida alla programmazione) per il linguaggio della stampante utilizzato.

Visualizzazione del contatore 2 reimpostabile dall'utente

Stampa delle letture del contatore

Questa opzione consente di stampare un'etichetta con l'elenco delle letture del tachimetro per i seguenti contatori:

• Contatore non reimpostabile

• Due contatori reimpostabili dall'utente

• Contatori del preavviso di manutenzione che indicano l'ultima pulizia e la durata della testina di stampa

Se la funzione del preavviso di manutenzione è disattivata, le letture dei relativi contatori non vengono stampate.

Per stampare l'elenco delle letture del tachimetro:

1. Premere PIÙ (+) per stampare le letture del tachimetro.

Elenco dei font

Questa opzione consente di stampare un'etichetta con l'elenco dei font disponibili nella stampante, inclusi sia i font standard della stampante che eventuali font opzionali. I font possono essere memorizzati nella memoria RAM o Flash.

Per stampare l'elenco dei font disponibili:

1. Premere PIÙ (+) per selezionare PRINT (STAMPA).

Elenco dei codici a barre

Questa opzione consente di stampare un'etichetta con l'elenco dei codici a barre disponibili nella stampante. I codici a barre possono essere memorizzati nella memoria RAM o Flash.

Per stampare l'elenco dei codici a barre disponibili:

1. Premere PIÙ (+) per selezionare PRINT (STAMPA).

Elenco delle immagini

Questa opzione consente di stampare un'etichetta con l'elenco delle immagini disponibili memorizzate nella RAM della stampante, nella memoria Flash o nella scheda di memoria opzionale.

Per stampare l'elenco delle immagini disponibili:

1. Premere PIÙ (+) per selezionare PRINT (STAMPA).

02/05/2013 Xi4™/RXi4™ Guida per l'utente P1009874-053

100

Configurazione

Parametri del pannello di controllo standard

Tabella 8 • Parametri stampante (Foglio 10 di 26)

Linguaggio/Parametro

Azione/Descrizione

Elenco dei formati

Questa opzione consente di stampare un'etichetta con l'elenco dei formati disponibili memorizzati nella RAM dell a stampante, nella memoria Flash o nella scheda di memoria opzionale.

Per stampare l'elenco dei formati disponibili:

1. Premere PIÙ (+) per selezionare PRINT (STAMPA).

Elenco delle impostazioni

Questa opzione consente di stampare un'etichetta di configurazione (vedere la Figura 12 a pagina 89) con l'elenco delle configurazioni correnti della stampante.

Per stampare un'etichetta di configurazione:

1. Premere PIÙ (+) per selezionare PRINT (STAMPA).

Elenco delle impostazioni di rete

Questa opzione consente di stampare un'etichetta di configurazione di rete (vedere la Figura13 apagina90) con l'elenco delle impostazioni di qualsiasi server di stampa installato.

Per stampare un'etichetta di configurazione di rete:

1. Premere PIÙ (+) per selezionare PRINT (STAMPA).

Elenco di tutte le impostazioni

Questa opzione consente di stampare etichette con l'elenco dei font, dei codici a barre, delle immagini e dei formati disponibili nonché le configurazioni correnti della stampante e della rete.

Per stampare etichette con tutte le impostazioni:

1. Premere PIÙ (+) per selezionare PRINT (STAMPA).

P1009874-053 Xi4™/RXi4™ Guida per l'utente 02/05/2013
