Xi4™/RXi4™ Naslaggids
5 6
1
43
2
7
8
7
8
9
A
B
C
Gebruik deze gids bij het dagelijks gebruik van uw printer. Voor gedetailleerde informatie dient u de Gebruikershandleiding te raadplegen.
Figuur 1 geeft de onderdelen weer in het mediacompartiment van uw print er. Afhankelijk van
het printermodel en de geïnstalleerde opties kan uw printer er enigszins anders uitzien. Zorg ervoor dat u bekend bent met deze onderdelen voordat u doorgaat met de setupprocedure van de printer.
Afbeelding 1 • Printeronderdelen
1 2 3 4
Degelrol Bedieningspaneel Printkopgedeelte Hendeltje van de printkop
Toevoergeleider*
7
Mediasteun*
8
Mediaspoel*
9
Gebruikt in 110Xi4/R110Xi4 200 dpi- en
A
300 dpi-modellen.
Lintspoel
5
Lintaanbrengspoel
6
* Afhankelijk van printermodel. Zie A, B of C.
© 2009 ZIH Corp. Alle productnamen en -nummers zijn handelsmerken van Zebra, en Zebra en het Zebra-logo zijn gedeponeerde handelsmerken van ZIH Corp. Alle rechten voorbehouden.
Gebruikt in 110Xi4/R110Xi4 600 dpi-
B
modellen. Gebruikt in alle andere Xi4-modellen.
C
P1008806-202
23-12-2009

Bedieningspaneel

1 2 3 4
5
7
12 13 14
11
6
8
10
9
2
Bedieningspaneel
Op het bedieningspaneel (Figuur 2) kunt u de bedieningsstatus van de printer aflezen en de basisbediening van de printer uitvoeren.
Afbeelding 2 • Bedieningspaneel
Aan/uit-lampje Aan als de printer aan is.
1
PAUSE (pauze)-
2
Aan als de printer is onderbroken.
lampje Foutlampje Knippert als moet worden gekeken naar de printer.
3
Datalampje Knippert snel wanneer de printer gegevens ontvangt.
4
LCD Geeft de bedieningsstatus van de printer weer.
5
PLUS (+) Hiermee wijzigt u de parameterwaarden. U drukt hierop om een waarde te
6
verhogen, om "Ja" te antwoorden, om door opties te bl aderen of om waard en te wijzigen bij het invoeren van het printerwachtwoord.
PREVIOUS (Vorige)
7
In de Setup-modus bladert u hier mee naar de vorige p arameter . Ho ud de toets ingedrukt om snel te bladeren.
MIN (-) Hiermee wijzigt u de parameterwaarden. U drukt hierop om een waarde te
8
SETUP/EXIT
9
(Setup/Afsluiten) NEXT/SAVE
10
(Volgende/Opslaan)
verlagen, om "Nee" te antwoorden, om door opties te bladeren of om de cursorpositie te wijzigen bij het invoeren van het printerwachtwoord.
Hiermee schakelt u de Setup-modus in en uit.
• In de Setup-modus bladert u hiermee naar de volgende parameter. Houd de toets ingedrukt om snel te bladeren.
• Als u de Setup-modus afsluit, slaat u hiermee alle wijzigingen in de configuratie en kalibratie op.
P1008806-202 Xi4™/RXi4™ Naslaggids 23-12-2009
Bedieningspaneel
3
CALIBRATE
11
(Kalibratie)
PAUSE (Pauze)
12
FEED (Doorvoeren)
13
CANCEL (Annuleren)
14
Kalibreert de printer voor deze items:
• Medialengte
• Mediatype (ononderbroken/onderbroken)
• Afdrukmethode (rechtstreeks thermisch/thermische overdracht)
• Sensorwaarden
Druk hierop om de printer te starten of te stoppen. Iedere keer als u hierop drukt, voert de printer een lege label door. Hiermee annuleert u afdruktaken wanneer de printer is onderbroken.
23-12-2009 Xi4™/RXi4™ Naslaggids P1008806-202

De printer gereedmaken voor gebruik

4
De printer gereedmaken voor gebruik
Als u bekend bent met de printeronderdelen, gaat u de printer gereedmaken voor gebruik.
Waarschuwing • Zorg dat u bij het plaatsen van afdrukmedia of lint alle sieraden afdoet
die in contact zouden kunnen komen met de printkop of andere printeronderdelen.
Waarschuwing • Voordat u het printkopgedeelte aanraakt, dient u eerst eventueel
opgebouwde statische elektriciteit te ontladen door het metalen printerframe aan te raken of door een antistatische polsband en mat te gebruiken.
Voer deze stappen uit om de printer in te stellen:
1. Zoek een plek voor de printer die aan deze voorwaarden voldoet:
een stevig en effen vlak dat voldoende groot en sterk is om de printer te dragen
voldoende ruimte voor ventilatie en voor toegang tot de printeronderdelen en ­connectoren
in de buurt van een geschikt en goed bereikbaar stopcontact
2. Haal de printer uit de verpakking en inspecte er alles. Maak meteen melding van eventuel e
vervoerschade. Raadpleeg voor meer informatie de Gebruikershandleiding.
3. Plaats de printer op de vooraf gekozen plek.
4. Steek de contrastekker van het netsnoer in de aansluiting op de achterkant van de printer.
P1008806-202 Xi4™/RXi4™ Naslaggids 23-12-2009
De printer gereedmaken voor gebruik
115 V AC
230 V AC
5. Steek de stekker van het netsnoer in het stopcontact.
6. Gebruik een of meer van de beschikbare aansluitingen om de printer aan te sluiten op een
computer. Op de volgende afbeelding ziet u de standaardaansluitingen. Uw printer kan ook zijn uitgerust met de bedrade of draadloze opties van ZebraNet printserver of met een applicatoraansluiting.
5
Seriële poort USB-poort Parallelle poort
23-12-2009 Xi4™/RXi4™ Naslaggids P1008806-202
De printer gereedmaken voor gebruik
6
7. Open de mediaklep.
8. Plaats afdrukmedia in de printer (zie Afdrukmedi a pla atsen op pagina 9).
9. Als u media voor thermische overdracht gebruikt, plaatst u het lint in de printer (zie Lint
plaatsen op pagina 16). Bij rechtstreekse thermische media gebruikt u geen lint.
10. Zet de printer aan (I).
De printer stelt zich in en voert een zelftest uit.
PRINTER READY (Printer gereed)
verschijnt als de printer klaar is voor afdruktaken.
P1008806-202 Xi4™/RXi4™ Naslaggids 23-12-2009
De printer gereedmaken voor gebruik
1

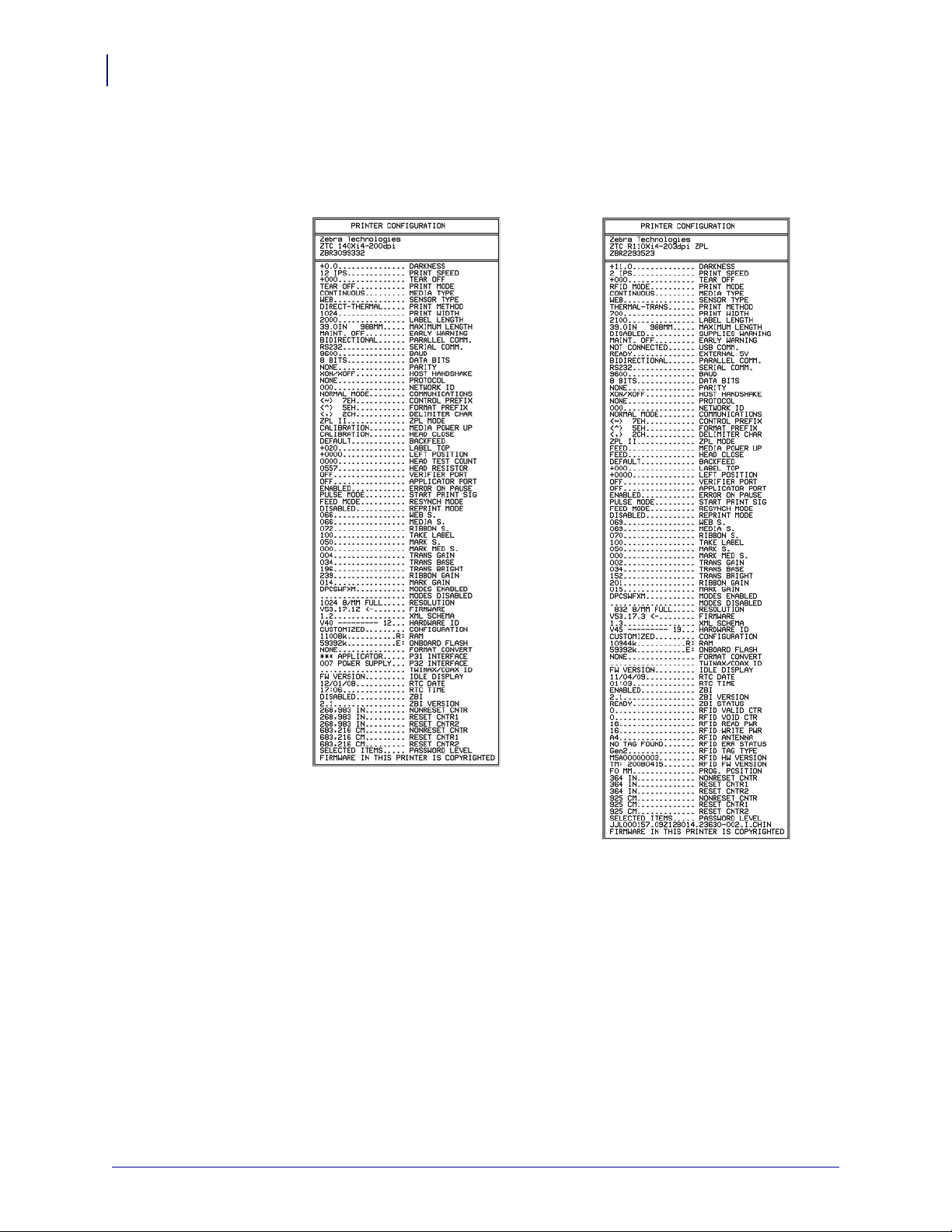

11. Druk een printerconfiguratielabel af om te controleren of de afdrukmedia en het lint
correct zijn geplaatst. a. Druk op
SETUP/EXIT op het bedieningspaneel.
7
b. Druk op
PREVIOUS of NEXT/SAVE om te bladeren naar:
23-12-2009 Xi4™/RXi4™ Naslaggids P1008806-202
De printer gereedmaken voor gebruik
Xi4 RXi4
8
c. Druk op PLUS (+) om PRINT te selecteren.
Als de afdrukmedia en het lint correct zijn geplaatst, wordt een printerconfiguratielabel afgedrukt. U ziet hier een voorbeeldlabel.
d. Druk op
NEXT/SAVE.
12. U kunt met behulp van een label-ontwerppakket een voorbeeldlabel maken en dit naar de
SETUP/EXIT om de Setup-modus af te sluiten en druk vervolgens op
printer verzenden om de verbinding tussen de printer en de computer te testen. ZebraDesigner Pro wordt aanbevolen door Zebra. U kunt deze software downloaden v ia
http://www.zebra.com/software en daarna gebruiken in de Demo-modus om een
voorbeeldlabel af te drukken.
P1008806-202 Xi4™/RXi4™ Naslaggids 23-12-2009

Afdrukmedia plaatsen

Volg de instructies in dit gedeelte om de rol met etiketten te plaatsen in de modus Afscheuren (Figuur 3). Raadpleeg de Gebruikershandleiding voor instructies over het plaatsen van kettingpapier of voor het plaatsen in andere afdrukmodi.
Waarschuwing • Zorg dat u bij het plaatsen van afdrukmedia of lint alle sieraden afdoet
die in contact zouden kunnen komen met de printkop of andere printeronderdelen.
Afbeelding 3 • Mediapad in modus Afscheuren
Afdrukmedia plaatsen
9
Ga als volgt te werk om een rol met etiketten in de modus Afscheuren te plaatsen:
1. Verwijder alle labels en etiketten die vuil zijn of waarop lijm of plakband zit.
Perforatielabels Labels
23-12-2009 Xi4™/RXi4™ Naslaggids P1008806-202
Afdrukmedia plaatsen
10
110Xi4/R110Xi4 200 dpi en 300 dpi Overige Xi4-modellen
2. Volg de instructies voor uw printermodel om de media in de printer in te voeren.
110Xi4/R110Xi4 600 dpi
a. Plaats de rol met het medium op de aanbrengspoel. Duw de rol zover mogelijk naar
achteren.
a. Trek de toevoergeleider er zover mogelijk uit. a. Schuif de toevoergeleider eruit en klap deze
naar beneden.
b. Plaats de rol met etiketten op de mediasteun.
Duw de rol zover mogelijk naar achteren.
b. Plaats de rol met etiketten op de mediasteun.
Duw de rol zover mogelijk naar achteren.
P1008806-202 Xi4™/RXi4™ Naslaggids 23-12-2009
Afdrukmedia plaatsen
1

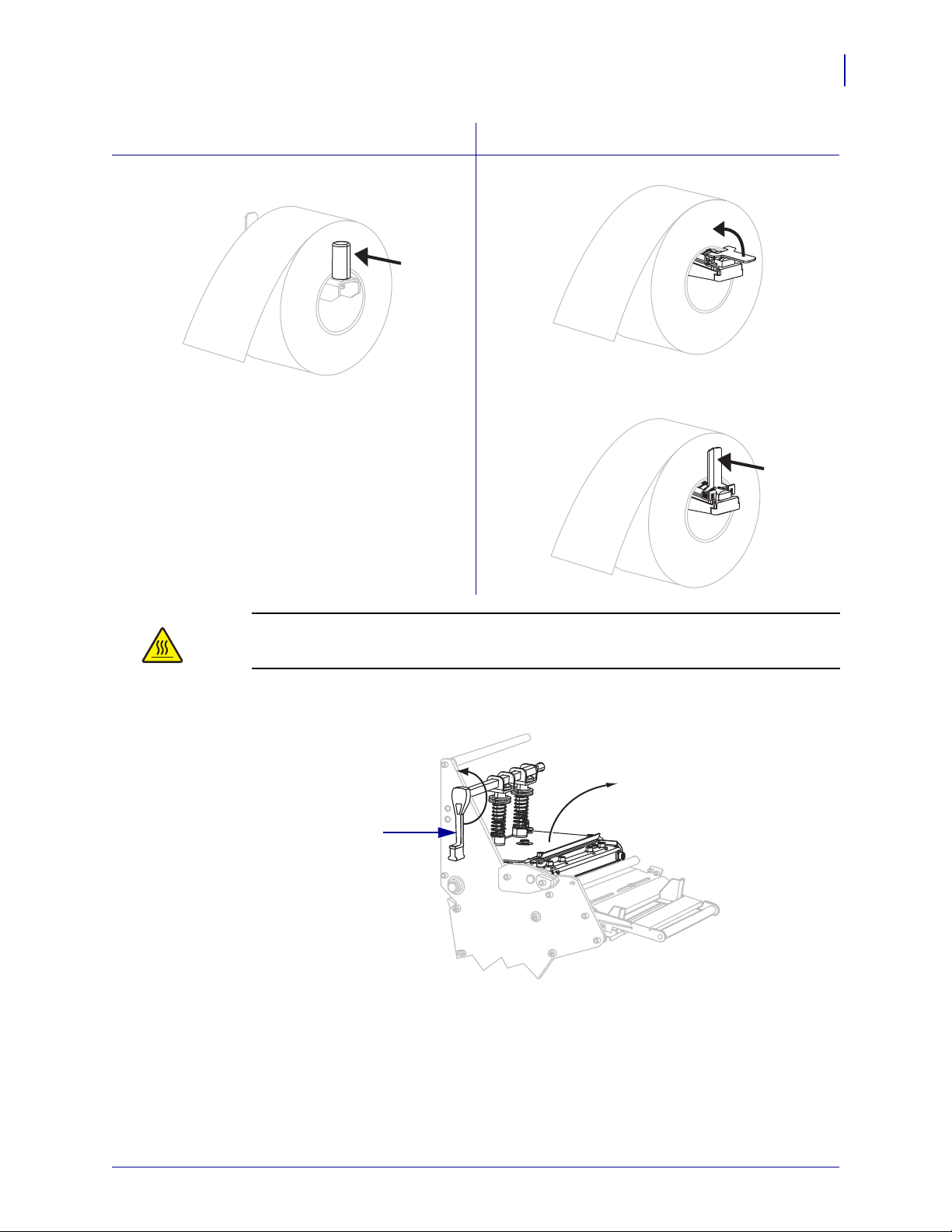

110Xi4/R110Xi4 200 dpi en 300 dpi Overige Xi4-modellen
11
Schuif de toevoergeleider erin totdat deze de
c.
rand van de rol raakt.
c. Klap de toevoergeleider omhoog.
d. Schuif de toevoergeleider erin to tda t dez e de
rand van de rol raakt.
3.
Waarschuwing • De printkop kan heet worden en ernstige brandwonden
veroorzaken. Laat de printkop voldoende afkoelen.
Open het printkopgedeelte door het hendeltje van de printkop (1) tegen de klok in te draaien.
23-12-2009 Xi4™/RXi4™ Naslaggids P1008806-202
Afdrukmedia plaatsen
1
1
12
4. Draai de duimschroef los (niet zichtbaar vanuit deze hoek) op de onderkant van de
buitenste mediageleider (
5. Schuif de buitenste mediageleider (1) er helemaal uit.
1).
P1008806-202 Xi4™/RXi4™ Naslaggids 23-12-2009
Afdrukmedia plaatsen
2
3
1
1
3
2
6. Als uw printer een mediabalansrol heeft (1), schuift u de afdrukmedia on der de balansrol
door. Voor alle printers geldt dat u de afdrukmedia onder de mediageleiderrol ( vervolgens onder de bovenste mediasensor (
Belangrijk • Zorg dat u de afdrukmedia onder deze onderdelen door leidt. Als u de
3) door leidt.
2) en
afdrukmedia eroverheen leidt, blokkeert dit de lintsensor en krijgt u onterecht de foutmelding
LINT OP.
13
7. Duw de afdrukmedia naar voren totdat deze onder het printkopgedeelte (1) doorgaan,
daarna onder de klikplaat (
2) en dan over de degelrol (3).
23-12-2009 Xi4™/RXi4™ Naslaggids P1008806-202
Afdrukmedia plaatsen
1
2
1
14
8. Breng de afdrukmedia op één li jn met de binnenste mediageleider (1). Schuif de buitenste
mediageleider (
9. Draai de duimschroef vast (niet zichtbaar vanuit deze hoek) op de onderkant van de
buitenste mediageleider (
2) erin totdat deze de rand van de afdrukmedia raakt.
1).
P1008806-202 Xi4™/RXi4™ Naslaggids 23-12-2009
Afdrukmedia plaatsen
12
10. Duw het printkopgedeelte omlaag (1) en draai het hendeltje van de printkop (2) met de
klok mee tot deze vastklikt.
15
23-12-2009 Xi4™/RXi4™ Naslaggids P1008806-202

Lint plaatsen

12
16
Lint plaatsen
Volg de instructies in dit gedeelte om lint te plaatsen voor gebruik met thermische overdrachtlabels. Voor rechtstreekse thermische labels dient u geen lint in de printer te plaatsen. Verwijder gebruikt lint van de lintspoel telkens wanneer u de lintrol vervangt (zie
Gebruikt lint verwijderen op pagina 22).
Waarschuwing • Zorg dat u bij het plaatsen van afdrukmedia of lint alle sieraden afdoet
die in contact zouden kunnen komen met de printkop of andere printeronderdelen.
Belangrijk • Gebruik lint dat breder is dan de afdrukmedia om de printkop tegen slijtage te
beschermen. Het lint moet gecoat zijn aan de buitenkant (raadpleeg de Gebruikershandleiding voor meer informatie).
Ga als volgt te werk om het lint te plaatsen:
1. Aligneer de pijl (1) op de knop van de lintspoel met de inkeping (2) in de lintspoel.
2. Breng de segmenten van de lintaanbrengspoel op één lijn.
3. Plaats het lint zodanig dat het losse uiteinde met de klok mee uitr olt.
P1008806-202 Xi4™/RXi4™ Naslaggids 23-12-2009
Lint plaatsen
23 1
1
4. Plaats de lintrol op de lintaanbrengspoel. Duw de rol zover mogelijk naar achteren.
5. Een aanloopstrook maakt het plaatsen en verwijderen van het lint gemakkelijker. Is er
papier of iets anders aan uw lintrol bevestigd dat dient als aanloopstrook?
Indien… Ga dan als volgt te werk…
Ja Ga door met de volgende stap. Nee
a. Scheur een strook van de afdrukmedia (labels en rugpapier) met een
lengte van ongeveer 150-305 mm van de rol.
b. Trek een label van de mediastrook af. c. Gebruik deze label (1) o m het uiteinde van het lint (2) aan de
mediastrook te bevestigen (
3). De mediastrook dient als
aanloopstrook.
17
6.
Waarschuwing • De printkop kan heet worden en ernstige brandwonden
veroorzaken. Laat de printkop voldoende afkoelen.
Open het printkopgedeelte door het hendeltje van de printkop (1) tegen de klok in te draaien.
23-12-2009 Xi4™/RXi4™ Naslaggids P1008806-202
Lint plaatsen
Zonder lintbalansrol Met lintbalansrol
2
1
18

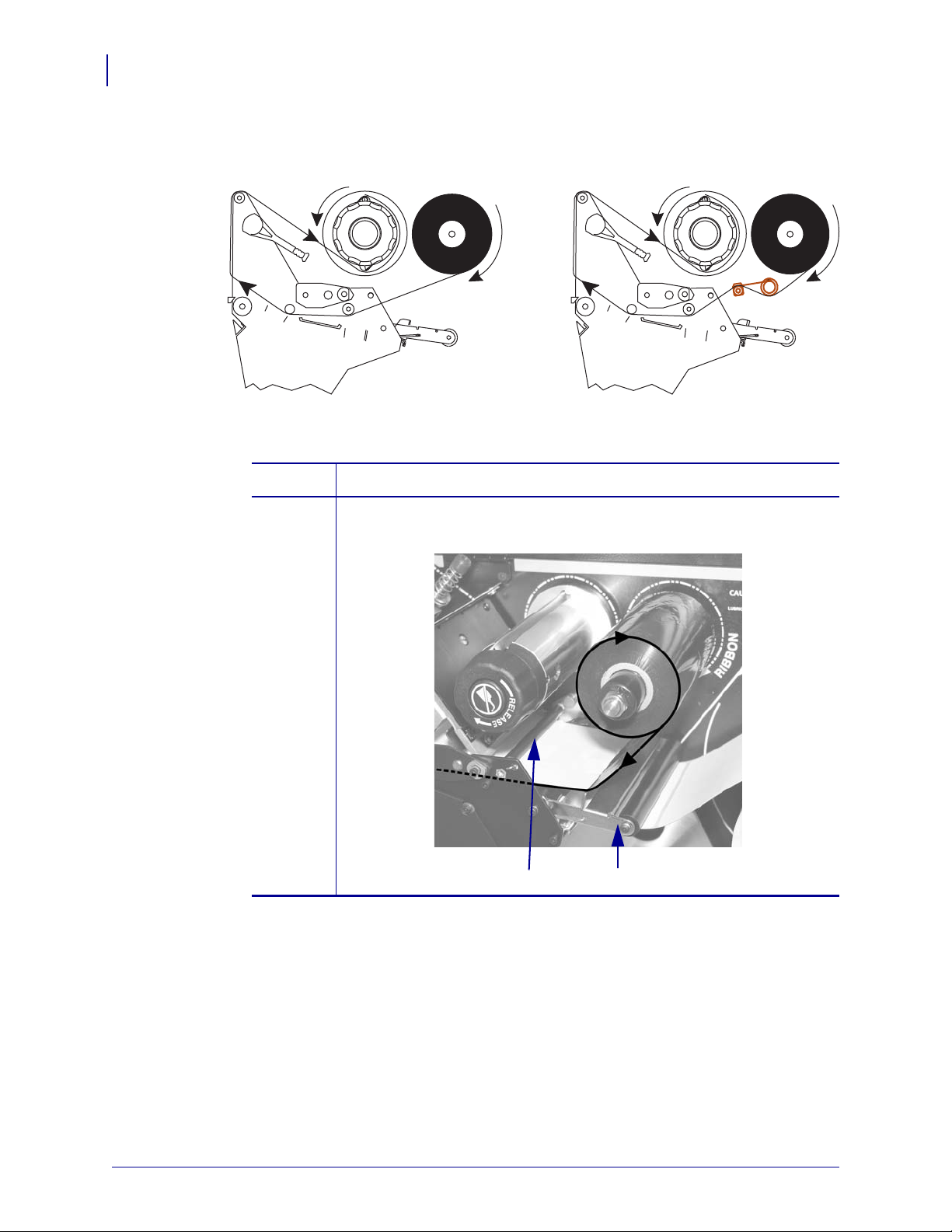

7. Bij printers met een lintbalansrol is het lintpad een beetje anders.
Heeft uw printer een lintbala nsrol?
Indien... Ga dan als volgt te werk:
Nee Leid het lint over de mediabalansrol (1) en onder de lintgeleiderol (2)
door.
P1008806-202 Xi4™/RXi4™ Naslaggids 23-12-2009
Indien... Ga dan als volgt te werk:
3
2
1
1
3
2
Lint plaatsen
19
Ja
8. Duw de aanloopstrook naar voren totdat deze onder het printkopgedeelte (1) door gaat,
a. Leid het lint door de lintbalansrol. Het lint moet onder de bovenste rol
1) en vervolgens over de onderste rol gaan (2).
(
b. Leid het lint onder de lintgeleiderol (3) door.
daarna over de klikplaat (2) en vervolgens over de degelrol (3).
23-12-2009 Xi4™/RXi4™ Naslaggids P1008806-202
Lint plaatsen
21
20
9. Leid de aanloopstrook over de bovenste lintrol door (1) en vervolgens in de richting van
de lintspoel (
10. Wikkel de aanloo pstrook en het daaraan bevestigde lint tegen de klok in rond de lintspoel.
2).
11. Draai de spoel enkele keren tegen de klok in om het lint om de spoel te wikkelen en zorg
dat het lint goed strak zit.
P1008806-202 Xi4™/RXi4™ Naslaggids 23-12-2009
Lint plaatsen
12

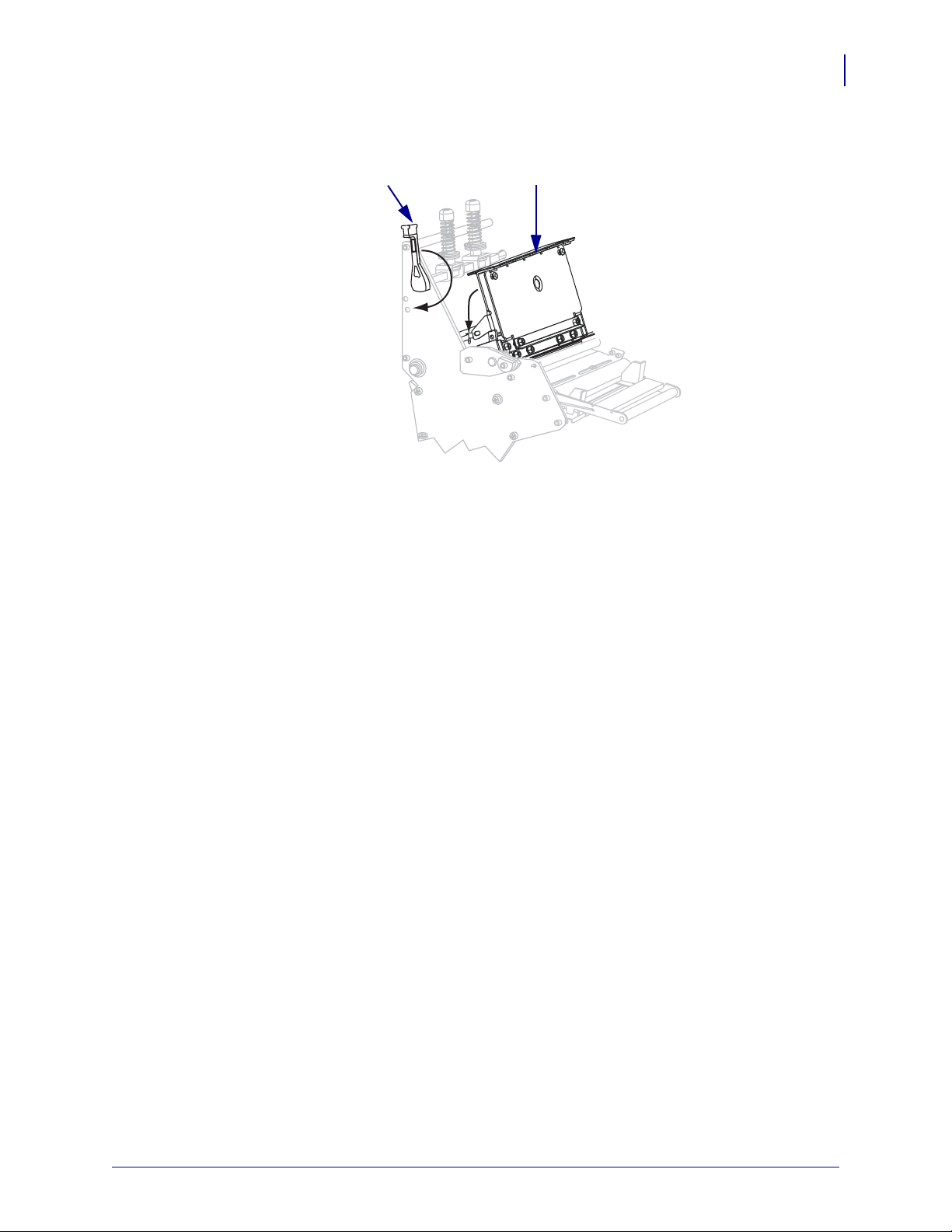

12. Duw het printkopgedeelte omlaag (1) en draai het hendeltje van de printkop (2) met de
klok mee tot deze vastklikt.
21
23-12-2009 Xi4™/RXi4™ Naslaggids P1008806-202
Lint plaatsen
22

Gebruikt lint verwijderen

Verwijder gebruikt lint van de lintspoel telkens wanneer u de lintrol vervangt.
Voer deze stappen uit om gebruikt lint te verwijderen:
1. Is het lint op?
Als het lint... Ga dan als volgt te werk...
Op is Ga door met de volgende stap. Niet op is Snijd of breek het lint door vóór de lintspoel.
2. Houd de lintspoel vast en draai de vrijgeefknop van het lint met de klok mee tot deze
stopt. De vrijgeefstangen van het lint draaien omlaag zodat de greep van de spoel op het
gebruikte lint verslapt.
3. Schuif het gebruikte lint vervolgens van de lint spoel en gooi het weg.
P1008806-202 Xi4™/RXi4™ Naslaggids 23-12-2009
Loading...
