110PA X 4/R110PA X4 Kratki vodič
Ovaj vodič daje osnovne upute o priključivanju i uporabi vašeg stroja za ispis. Dodatne
obavijesti potražite u Korisničkom vodiču.
Sadržaj
Vanjski izgled stroja za ispis. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Upravljačka ploča. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Tipke upravljačke ploče . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Lampice pokazivača na upravljačkoj ploči (LED). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Medij. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Ribon . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Ulaganje medija . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Ulaganje ribona . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Uklonite iskorišteni ribon . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
Ispis konfiguracijske naljepnice . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
Ispišite naljepnicu s mrežnom konfiguracijom . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
Konfigurirajte stroj za ispis . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
Pregledajte ili promijenite parametre . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
Raspored čišćenja . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
Čišćenje ispisne glave i platen valjka. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
© 2007 ZIH Corp. Svi nazivi i brojevi proizvoda su Zebra
zaštitni znaci, i Zebra i Zebra logotip su registrirani
zaštitni znaci tvrtke ZIH Corp. Sva prava zadržana.
57513L-232 Rev. A
8.8.2007
110PAX4/R110PAX4 Kratki vodič
2
Vanjski izgled stroja za ispis
Vanjski izgled stroja za ispis
Strojevi za ispis su dostupan je u desnoj konfiguraciji (medij se kreće s lijeva na desno,
Slika 1) i u lijevoj konfiguraciji (medij se kreće s desna na lijevo, Slika 2).
Slika 1 • Stroj za ispis desne konfiguracije (RH)
3
2
1
Slika 2 • Stroj za ispis lijeve konfiguracije (LH)
Vratašca za medij
1
Upravljačka ploča
2
Sklopka za uključivanje/isključivanje
3
3
2
1
57513L-232 Rev. A 110PAX4/R110PAX4 Kratki vodič 8.8.2007
Upravljačka ploča
Sve upravljačke tipke i indikatori ispisnog stroja smješteni su na upravljačkoj ploči (Slika 3).

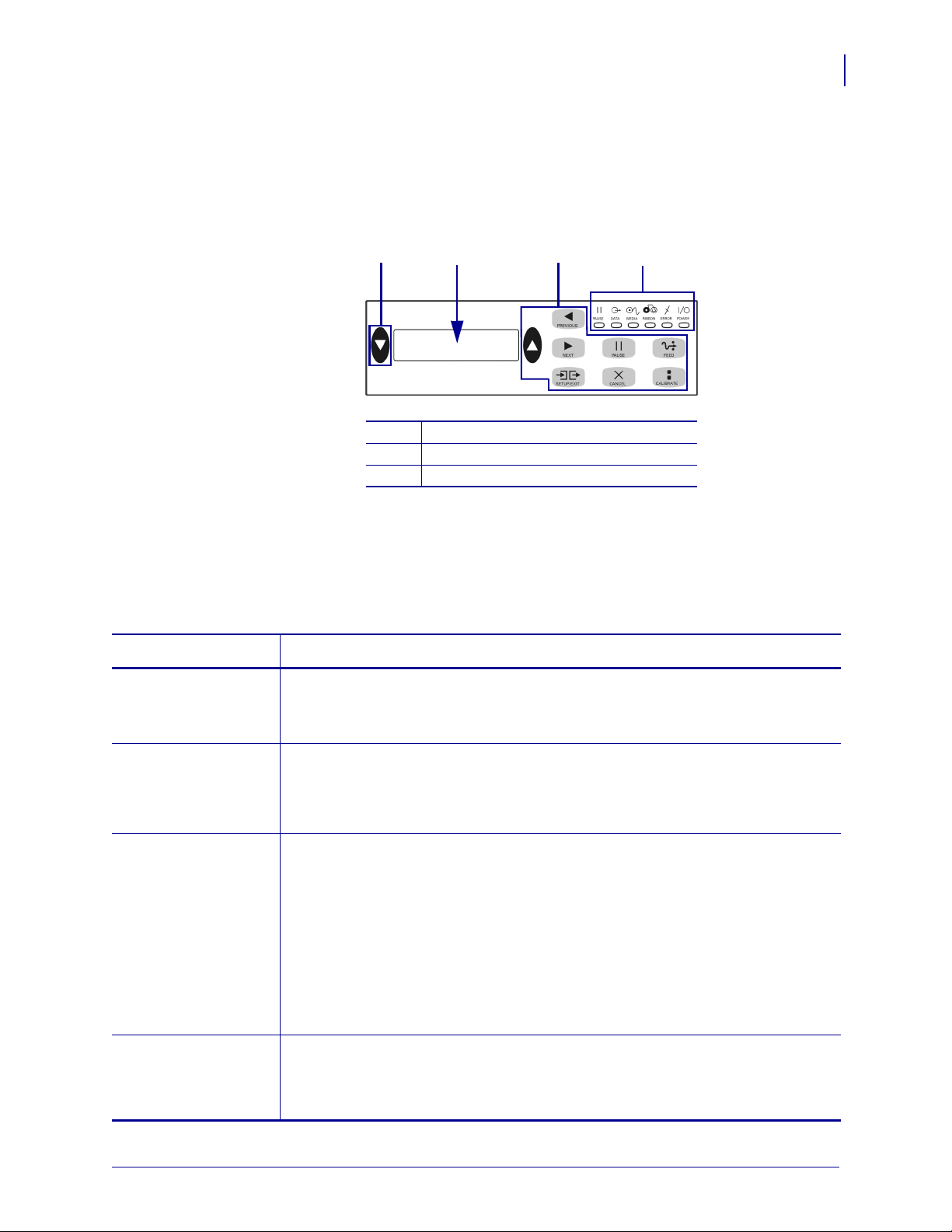

Slika 3 • Upravljačka ploča
2 1 31
Tipke
1
Predočnik (LCD)
2
Lampice/LED
3
110PAX4/R110PAX4 Kratki vodič
Upravljačka ploča
3
Tipke upravljačke ploče
Tipke upravljačke ploče vide se u Tablici 1.
Tablica 1 • Tipke upravljačke ploče
Tipka
FEED
(pomicanje medija)
PAUSE (stanka) Zaustavlja i ponovo pokreće postupak ispisivanja ili uklanja poruku o greški i briše
CANCEL (otkaži)
Opis/funkcija
Uvodi praznu naljepnicu.
• Ako stroj za ispis miruje ili je zaustavljen, naljepnica se uvodi odmah.
• Ako stroj za ispis ispsuje, naljepnica se uvodi po dovršetku sadašnjeg ispisivanja.
predočnik.
Ako se naljepnica ispisuje, ispis će se dovršiti prije zaustavljanja postupka. Ako je
stroj za ispis zaustavljen, svijetli lampica PAUSE (stanka).
CANCEL (otkaži) aktivno samo u Pause modu. Pritiskanje CANCEL (otkaži) ima
ove učinke:
• Otkazuje format naljepnice koja se upravo ispisuje.
• Ako nema formata naljepnica koja se ispisuje, otkazat će se slijedeća na redu za
ispis.
• Ako nema pohranjenih formata naljepnica za ispis,
CANCEL (otkaži) će biti
zanemareno.
Za potpuno brisanje memorije formata naljepnica u ispisnom stroju, pritisnite i
CANCEL (otkaži) dok se lampica DATA (podaci) ne ugasi.
držite
CALIBRATE
(kalibriraj)
CALIBRATE (kalibriraj) aktivno samo u modu Pause (stanka). Pritisnite
CALIBRATE (kalibriraj) za novo kalibriranje za odgovarajuću dužinu medija, za
podešavanje vrste medija (continuous/non-continuous) i za podešavanje načina
ispisa ('direct thermal' / 'thermal transfer').
8.8.2007 110PAX4/R110PAX4 Kratki vodič 57513L-232 Rev. A
110PAX4/R110PAX4 Kratki vodič
4
Upravljačka ploča
Tablica 1 • Tipke upravljačke ploče (nastavak)
Tipka
BLACK OVALS
(crni ovali)
Opis/funkcija
Dvije crne ovalne tipke koriste za promjenu vrijednosti parametra prikazanih na
predočniku. Uobičajene uporabe su povećanje ili smanjenje vrijednosti,
odgovaranje da ili ne, određivanje ON (uključeno) ili OFF,(isključeno) i pomicanje
kroz izbornike.
PREVIOUS
Prelazi do prethodnog parametra na predočniku.
(prethodno)
NEXT (slijedeće) Prelazi do slijedećeg parametra na predočniku.
SETUPEXIT
Pristup u mod konfiguracije ili izlaz iz njega.
(postavke/izlaz)
Lampice pokazivača na upravljačkoj ploči (LED)
Lampice pokazivača upravljačke ploče opisane su u Tab lici 2.
Tablica 2 • Svjetla upravljačke ploče
LED Ne svijetli znači Svijetli znači Bljeska znači
NAPAJANJE
(Green)
(zeleno)
Stroj za ispis je
isključen ili nema
napajanja.
Tipka napajanja je na ON, i stroj za
ispis ima napajanje.
—
PAUSE
(žuto)
DATA
(PODACI)
(Green)
(zeleno)
MEDIJ
(žuto)
Normalan rad. Jedno od slijedećeg:
• Stroj za ispis je stao zbog kvara
(kvar na ispisnoj glavi, ribonu ili
papiru). Obično se javlja
istovremeno s lampicom nekog
drugog pokazivača.
• pritisnuto je PAUSE (stanka)
• Port aplikatora je zahtijevao
stanku.
• Zahtjev za stanku je sadržan u
formatu naljepnice.
Nema primanja
niti obrade
Obrada podataka ili ispis još su u
tijeku. Nema primanja podataka.
podataka.
Normalan rad.
Medij pravilno
uložen.
Nema medija. (Stroj za ispis
zastaje, na predočniku se javlja
poruka o greški, a lampica PAUSE
(stanka) svijetli).
—
Stroj za ispis prima podatke s
glavnog računala ili šalje
podatke o statusu u računalo.
—
57513L-232 Rev. A 110PAX4/R110PAX4 Kratki vodič 8.8.2007
Tablica 2 • Svjetla upravljačke ploče
110PAX4/R110PAX4 Kratki vodič
Upravljačka ploča
5
LED
RIBBON
(Ribon)
(žuto)
ERROR
(GREŠKA)
(narančasto)
Ne svijetli znači Svijetli znači Bljeska znači
Normalan rad.
Ribon je pravilno
uložen.
Ribon je uložen dok je stroj za ispis
u modu 'direct thermal', ili ribon
nije uložen dok je stroj za ispis u
—
modu 'thermal transfer'. Stroj za
ispis zastaje, na predočniku se
javlja poruka o greški, a lampica
PAUSE (stanka) svijetli.
Nema kvarova na
ispisnom stroju.
— Kvar na ispisnom stroju.
Provjerite stanje na lampicama
pokazivača.
8.8.2007 110PA X 4/R110PAX4 Kratki vodič 57513L-232 Rev. A
110PAX4/R110PAX4 Kratki vodič
6
Medij
Medij
Stroj za ispis može koristiti različite vrste medija (Tab lica 3).
Tablica 3 • Vrste medija
Vrsta medija Kako izgleda Opis
Non-Continuous
(isprekidan) medij na roli
Beskonačan medij na roli Medij je namotan na jezgru bez ureza,
Medij presavijen po
listovima (fanfold)
Medij je namotan na jezgru.
Pojedinačne naljepnice su razdvojene
urezom, razmakom, rupicom ili crnom
oznakom, što vam omogućava da vidite
gdje jedna naljepnica završava a
slijedeća počinje. Ako koristite medij
koji ima rupice ili ureze, postavite
osjetnik za medij neposredno na rupicu
ili urez.
razmaka, rupica ili crnih oznaka. To
omogućava ispisivanje slike bilo gdje
na naljepnici.
Medij je presavijan u cik-cak.
RFID Smart mediji
(za upotrebu samo s
RFID-osposobljenim
strojevima za ispis)
57513L-232 Rev. A 110PAX4/R110PAX4 Kratki vodič 8.8.2007
Svaka naljepnica ima čip za RF
identifikaciju (RFID) i antenski umetak
položen između naljepnice i podloge.
Medij je izrađen iz istog materijala kao
i naljepnice koje nisu RFID. Kroz
naljepnicu se mogu vidjeti obrisi
transpondera (koji se razlikuju ovisno o
proizvođaču).
Ribon
Ribon je tanki film koji je s jedne strane premazan voskom ili voštanom smolom, koji se
tijekom postupka 'thermal transfer' prenose na medij.
Kada upotrijebiti ribon
Medij za 'toplinsko prenošenje' za ispis zahtijeva ribon ali 'izravni toplinski' medij ne zahtijeva
ribon. Za određivanje treba li upotrijebiti ribon s određenim medijem, provedite test grebanja
medija.
Za provođenje testa grebanjem medija, učinite slijedeće:
1. Noktom zagrebite površinu medija na koju se ispisuje.
2. Je li se na mediju pojavio crni znak?
Ako se crni znak... Tada je medij...
na mediju nije pojavio Thermal transfer. Ribon je potreban.
na mediju pojavio Direct thermal. Nije potreban ribon, iako se ribon
110PAX4/R110PAX4 Kratki vodič
Ribon
može upotrijebiti kako bi pomogao zaštititi ispisnu
glavu od abrazije medijem.
7
Premazana strana ribona

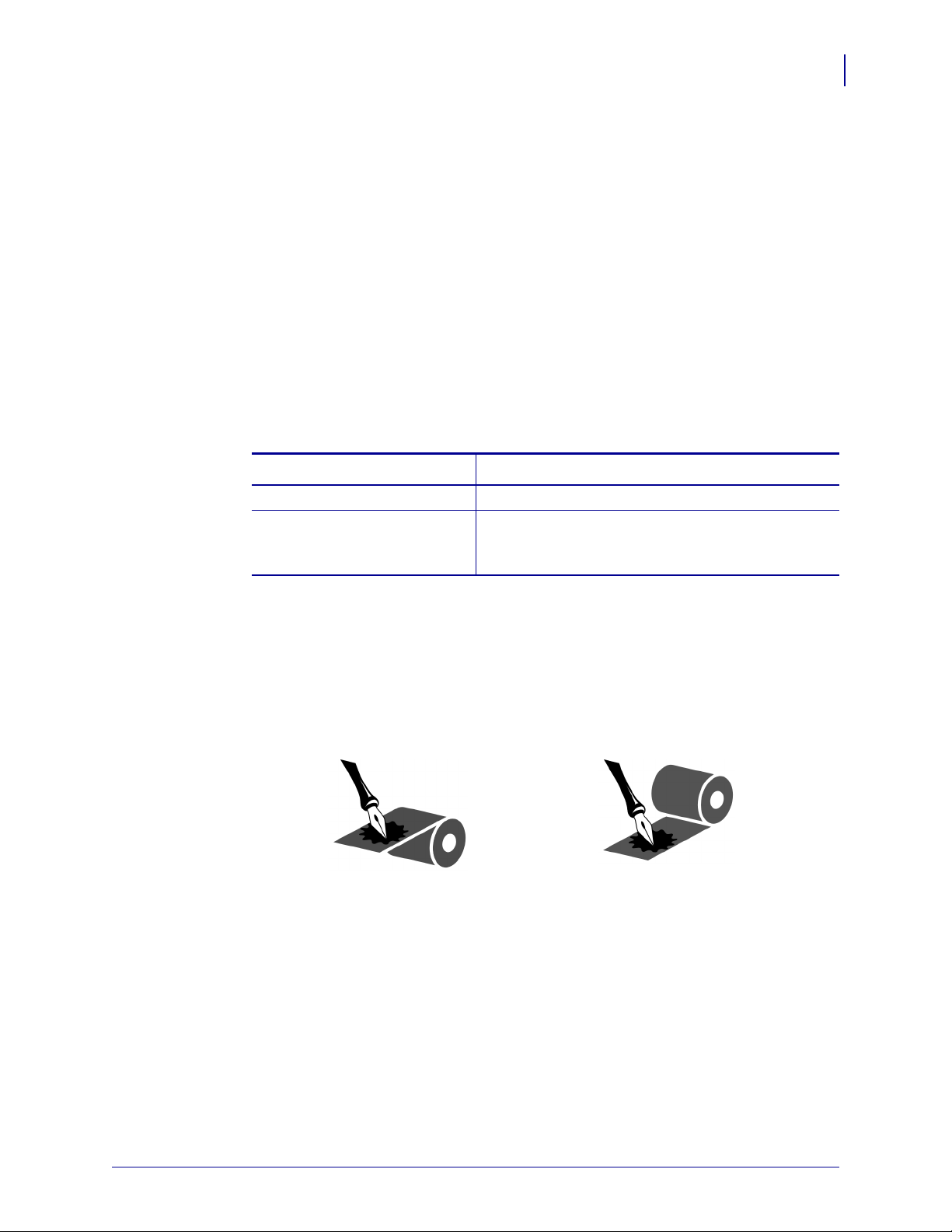

Ribon može biti namotan s premazanom stranom unutra ili izvana (Slika 4). Ovaj ispisni stroj
može koristiti ribon s premazanom stranom izvana.
Slika 4 • Ribon premazan izvana ili iznutra
Izvana Iznutra
Kako biste utvrdili koja strana ribona je s premazom, provedite ove korake:
1. Odlijepite naljepnicu s podloge.
2. Pritisnite ugao ljepljive strane naljepnice na vanjsku površinu ribona na roli.
3. Odlijepite naljepnicu s ribona.
8.8.2007 110PA X 4/R110PAX4 Kratki vodič 57513L-232 Rev. A
110PAX4/R110PAX4 Kratki vodič
8
Ribon
4. Pogledajte ishod. Jesu li se listići ili komadići tinte s ribona nalijepili na naljepnicu?
Ako je tinta s ribona... Tada...
prionula za naljepnicu ribon premazan na vanjskoj površini.
nije prionula
za naljepnicu
ribon premazan na unutarnjoj površini. Kako biste to
potvrdili, ponovite test na unutarnjoj površini ribona na roli.
57513L-232 Rev. A 110PAX4/R110PAX4 Kratki vodič 8.8.2007
Ulaganje medija
Slika 5 prikazuje komponente stroja za ispis s desnom konfiguracijom. Uređaj s lijevom
konfiguracijom ima te komponente postavljene zrcalno. Slika 6 na stranici 10 prikazuje oba
stroja za ispis s uloženim medijem.
110PAX4/R110PAX4 Kratki vodič
Ulaganje medija

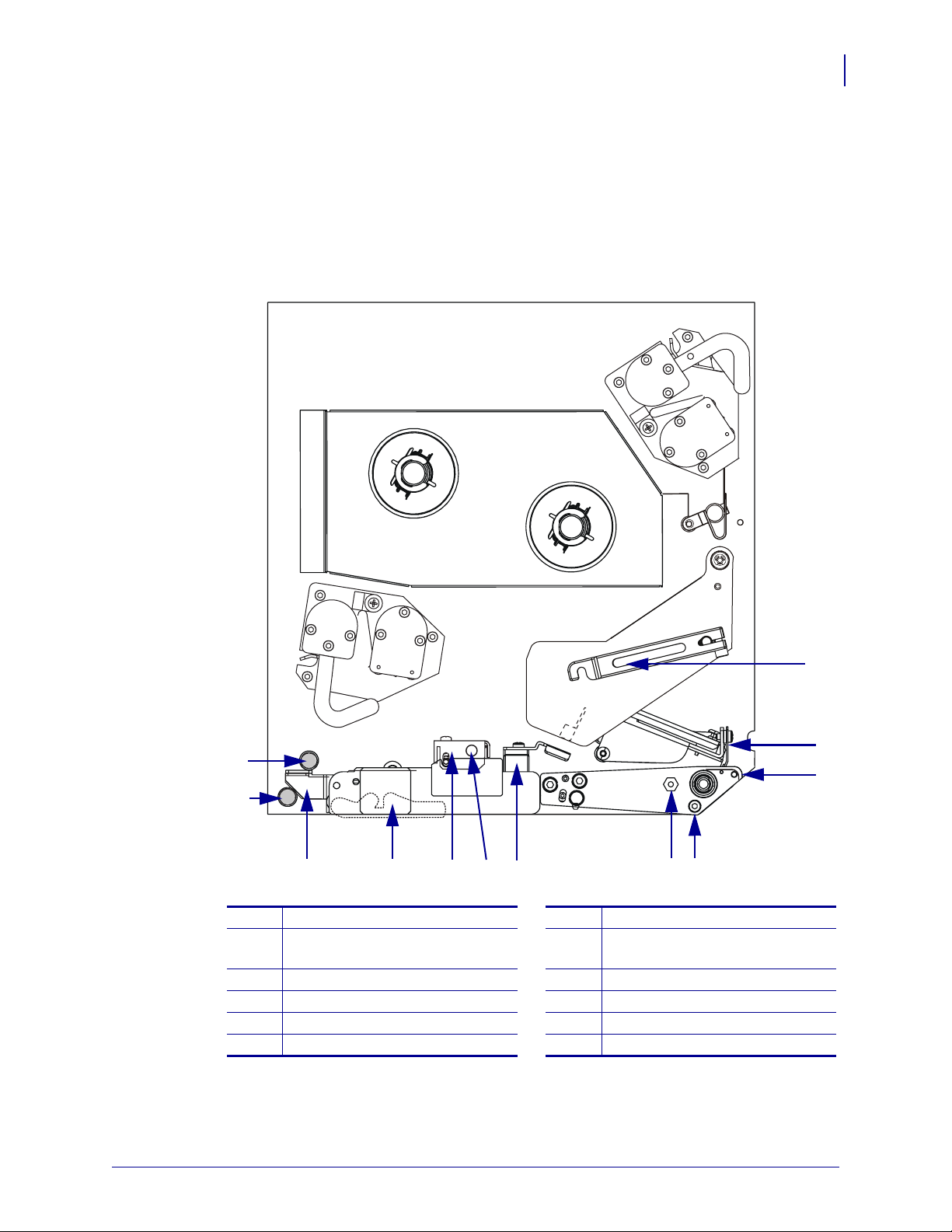

Slika 5 • Dijelovi za ulaganje medija (desna konfiguracija)
9
12
11
10
Zasun ispisne glave
1
Sklop ispisne glave
2
Prečka za odljepljivanje
3
Valjak za podlogu medija
4
Zapor ispisne glave
5
Vodilica medija
6
897
1
2
3
5
6
Sklop pritisnog valjka
7
Gumb za otpuštanje pritisnog
8
4
valjka
Sklop valjka za odljepljivanje
9
Zasun valjka za odljepljivanje
10
Nosač donje vodilice
11
Nosač gornje vodilice
12
8.8.2007 110PA X 4/R110PAX4 Kratki vodič 57513L-232 Rev. A
110PAX4/R110PAX4 Kratki vodič
10
Ulaganje medija
Lijeva konfiguracija Desna konfiguracija

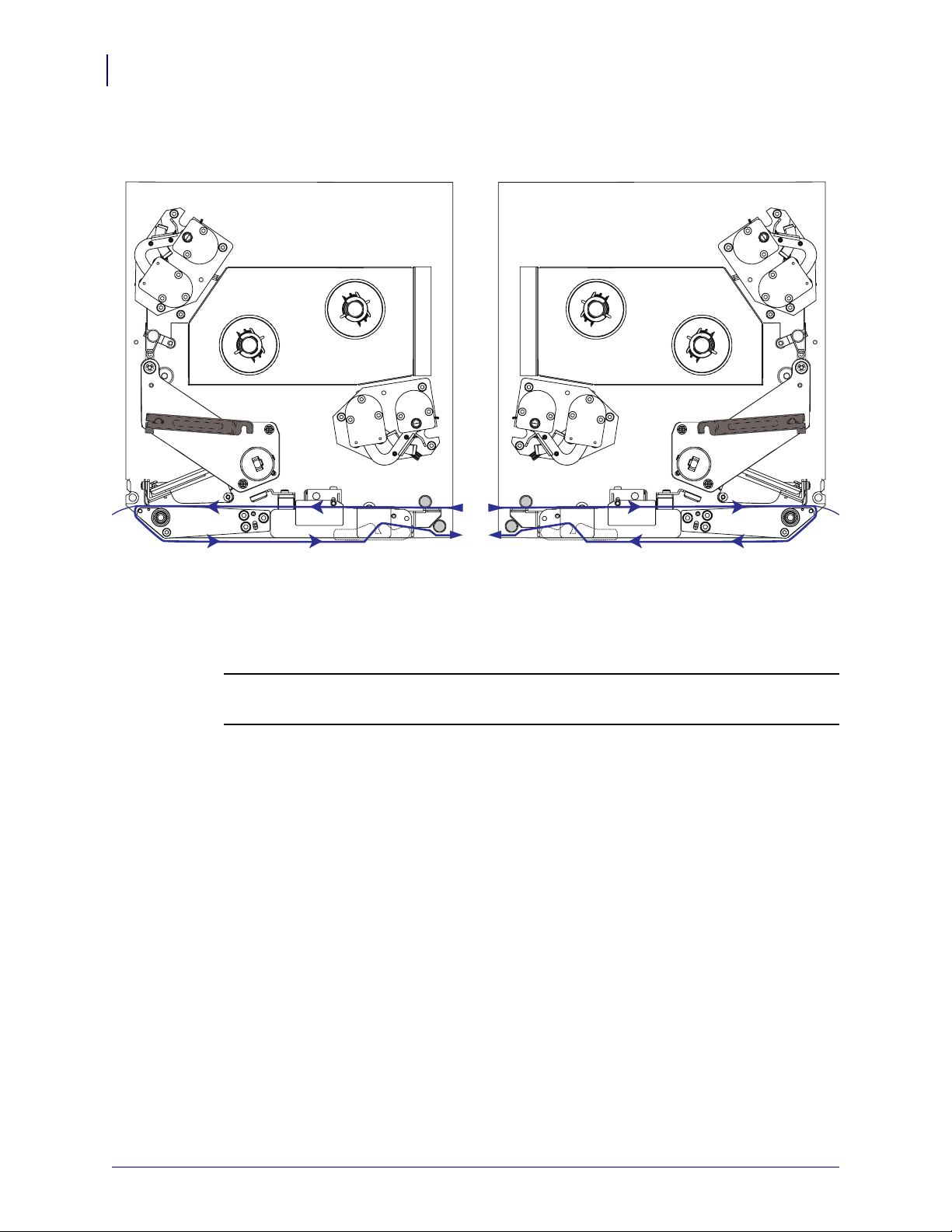

Slika 6 • Uloženi medij
Oprez •
glavom ili drugim dijelovima pisača.
Kada ulažete medij ili ribon, skinite sav nakit koji bi mogao doći u dodir s ispisnom
57513L-232 Rev. A 110PAX4/R110PAX4 Kratki vodič 8.8.2007
