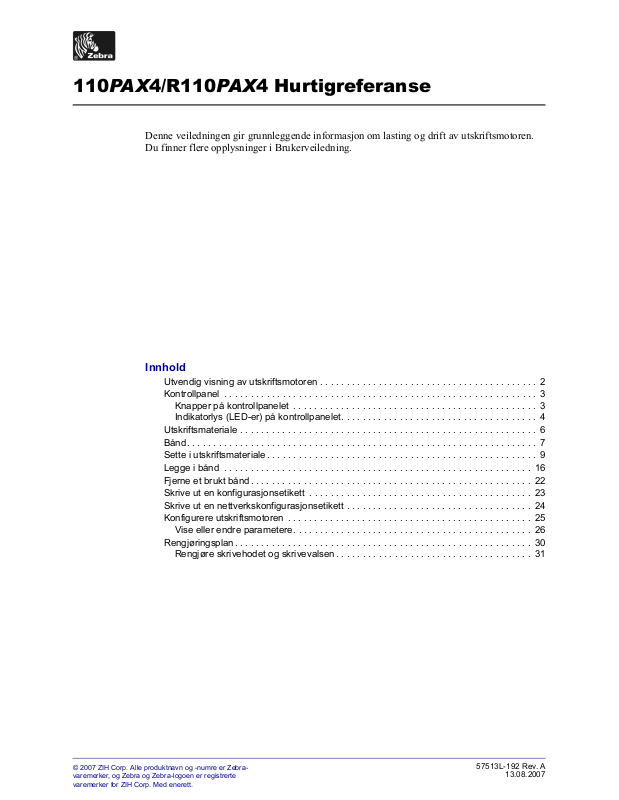

110PA X 4/R110PA X4 Hurtigreferanse
Denne veiledningen gir grunnleggende informasjon om lasting og drift av utskriftsmotoren.
Du finner flere opplysninger i Brukerveiledning.
Innhold
Utvendig visning av utskriftsmotoren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Kontrollpanel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Knapper på kontrollpanelet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Indikatorlys (LED-er) på kontrollpanelet. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Utskriftsmateriale . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Bånd. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Sette i utskriftsmateriale. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Legge i bånd . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Fjerne et brukt bånd. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
Skrive ut en konfigurasjonsetikett . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
Skrive ut en nettverkskonfigurasjonsetikett . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
Konfigurere utskriftsmotoren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
Vise eller endre parametere. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
Rengjøringsplan. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
Rengjøre skrivehodet og skrivevalsen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
© 2007 ZIH Corp. Alle produktnavn og -numre er Zebravaremerker, og Zebra og Zebra-logoen er registrerte
varemerker for ZIH Corp. Med enerett.
57513L-192 Rev. A
13.08.2007
110PAX4/R110PAX4 Hurtigreferanse
2
Utvendig visning av utskriftsmotoren
Utvendig visning av utskriftsmotoren
Utskriftsmotorer er tilgjengelig i en høyrevendt konfigurasjon (utskriftsmateriale flyttes fra
venstre til høyre, Figur 1) og en venstrevendt konfigurasjon (utskriftsmateriale flyttes fra
høyre til venstre, Figur 2).
Figur 1 • Høyrevendt utskriftsmotor
3
2
1
Medieluke
1
Kontrollpanel
2
Strømbryter
3
Figur 2 • Venstrevendt utskriftsmotor
3
2
1
57513L-192 Rev. A 110PAX4/R110PAX4 Hurtigreferanse 13.08.2007
Kontrollpanel
Alle kontroller og indikatorer for utskriftsmotoren er plassert på kontrollpanelet (Figur 3).
1
2
3
Figur 3 • Kontrollpanel
2 1 31
Knapper
LCD-skjerm
Lys/LED-er
110PAX4/R110PAX4 Hurtigreferanse
Kontrollpanel
3
Knapper på kontrollpanelet
Knappene på kontrollpanelet vises i Tabell 1.
Tabell 1 • Knapper på kontrollpanelet
Knapp
FEED (Mat) Mater en blank etikett.
PAUSE Stopper og starter utskriftsprosessen på nytt eller fjerner feilmeldinger
CANCEL (Avbryt)
Beskrivelse/funksjon
• Hvis utskriftsmotoren er inaktiv eller satt på pause, mates etiketten
øyeblikkelig.
• Hvis utskriftsmotoren skriver ut, mates etiketten etter at den
gjeldende bunten er ferdig utskrevet.
og tømmer LCD-skjermen.
Hvis en etikett skrives ut, fullføres utskriften før utskriftsprosessen
stopper. Når utskriftsmotoren er satt på pause, er PAUSE-lyset PÅ.
CANCEL (Avbryt) fungerer bare i Pause-modus. Når du trykker på
CANCEL (Avbryt), skjer følgende:
• Avbryter etikettformatet som skrives ut.
• Hvis ingen etikettformat skrives ut, avbrytes det neste som skal
skrives ut.
• Hvis ingen etikettformater venter på å bli skrevet ut, ignoreres
CANCEL (Avbryt).
Hvis du vil tømme utskriftsmotorens etikettformatminne, trykker du på
og holder inne
CANCEL (Avbryt) til DATA-lyset slås av.
13.08.2007 110PAX4/R110PAX4 Hurtigreferanse 57513L-192 Rev. A
110PAX4/R110PAX4 Hurtigreferanse
4
Kontrollpanel
Tabell 1 • Knapper på kontrollpanelet (forts.)
Knapp
CALIBRATE (Kalibrering)
Beskrivelse/funksjon
CALIBRATE (Kalibrering) fungerer bare i Pause-modus. Trykk på
CALIBRATE (Kalibrering) hvis du vil rekalibrere for riktig
medielengde, angi medietype (kontinuerlig / ikke-kontinuerlig) og angi
utskriftsmetode (direkte termisk / termisk overføring).
SVARTE OVALER De to svarte ovalene brukes til å endre parameterverdier for en
parameter som vises på LCD-skjermen. Vanlig bruk inkluderer å øke
eller redusere en verdi, svare ja eller nei, angi AV eller PÅ og å bla
gjennom valgene.
PREVIOUS (Forrige) Blar til den forrige parameteren på LCD-skjermen.
NEXT (Neste) Blar til den neste parameteren på LCD-skjermen.
SETUP/EXIT (Oppsett/avslutt) Starter og avslutter konfigurasjonsmodus.
Indikatorlys (LED-er) på kontrollpanelet
Lysene på kontrollpanelet beskrives i Tabell 2.
Tabell 2 • Lys på kontrollpanelet
LED AV angir PÅ angir BLINKING angir
POWER (strøm)
(grønt)
PAUSE
(gult)
DATA
(grønt)
Utskriftsmotoren er
AV, eller det er ikke
Strømbryteren er PÅ, og det er
strøm til utskriftsmotoren.
strøm til
utskriftsmotoren.
Normal drift. Ett av følgende:
• Utskriftsmotoren er satt på
pause på grunn av en
feiltilstand (feil med
skrivehode, bånd eller papir).
Oppstår vanligvis sammen
med et annet lys.
• Det ble trykket på PAUSE.
• Det ble bedt om pause fra
applikatorutgangen.
• Det ble mottatt en pause som
en del av etikettformatet.
Ingen data mottas
eller behandles.
Data behandles eller utskrift
pågår. Ingen data mottas.
—
—
Utskriftsmotoren mottar
data fra eller sender
statusinformasjon til
vertsmaskinen.
57513L-192 Rev. A 110PAX4/R110PAX4 Hurtigreferanse 13.08.2007
Tabell 2 • Lys på kontrollpanelet
110PAX4/R110PAX4 Hurtigreferanse
Kontrollpanel
5
LED
MEDIA
(Utskriftsmateriale)
(gult)
RIBBON (Bånd)
(gult)
ERROR (Feil)
(oransje)
AV angir PÅ angir BLINKING angir
Normal drift.
Utskriftsmaterialet
er riktig plassert.
Tomt for utskriftsmateriale.
(Utskriftsmotoren er satt på
pause, LCD-skjermen viser
—
feilmelding og PAUSE-lyset er
PÅ).
Normal drift. Båndet
er riktig plassert.
Bånd i når utskriftsmotoren er i
modus for direkte termisk, eller
—
ingen bånd i når
utskriftsmotoren er i modus for
termisk overføring.
Utskriftsmotoren er satt på
pause, LCD-skjermen viser
feilmelding og PAUSE-lyset er
PÅ.
Ingen
utskriftsmotorfeil.
— Det finnes
utskriftsmotorfeil.
Kontroller statusen på
LCD-skjermen.
13.08.2007 110PAX4/R110PAX4 Hurtigreferanse 57513L-192 Rev. A
110PAX4/R110PAX4 Hurtigreferanse
6
Utskriftsmateriale
Utskriftsmateriale
Utskriftsmotoren kan bruke forskjellige typer utskriftsmateriale (Tabell 3).
Tabell 3 • Type utskriftsmateriale
Typ e
utskriftsmateriale
Hvordan det ser ut Beskrivelse
Ikke-fortløpende rull Utskriftsmaterialet er viklet på en kjerne.
De individuelle etikettene er atskilt med et
mellomrom, hakk, hull eller et svart merke,
som gjør det mulig å se hvor en etikett
slutter og en ny en begynner. Når du bruker
utskriftsmateriale som har hull eller hakk,
legger du mediesensoren rett over hullet
eller hakket.
Fortløpende rull Utskriftsmaterialet er viklet på en kjerne
og har ingen mellomrom, hull, hakk eller
svarte merker. Dette gjør det mulig å skrive
ut avbildningen hvor som helst på
etiketten.
Listepapir Utskriftsmaterialet er brettet i sikksakk.
RFID-"smart"utskriftsmateriale
(bare til bruk med
RFID-kompatible
utskriftsmotorer)
Hver etikett har en radiofrekvent
identifikasjonschip (RFID-chip) og et
antenneinnlegg nedfelt mellom etiketten
og dekkpapiret. Utskriftsmaterialet er laget
av samme materiale og klebemiddel som
ikke-RFID-etiketter. Konturen av
transponderen (som varierer etter
produsent) kan ses gjennom etiketten.
57513L-192 Rev. A 110PAX4/R110PAX4 Hurtigreferanse 13.08.2007
Bånd
Båndet er en tynn film som er belagt på den ene siden med voks eller voksharpiks, som
overføres til utskriftsmaterialet under den termiske overføringsprosessen.
Når skal båndet brukes
Utskriftsmateriale for termisk overføring krever bånd til utskrift, mens utskriftsmateriale for
direkte termisk ikke krever det. Hvis du vil finne ut om det må brukes bånd til et spesielt
materiale, kan du utføre en skrapetest på materialet.
Slik utfører du en skrapetest på materialet:
1. Skrap på skriveflaten på materialet med fingerneglen.
2. Vises det et svart merke på materialet?
Hvis et svart merke... Da er materialet...
Ikke vises på materialet Termisk overføring. Et bånd er nødvendig.
Vises på materialet Direkte termisk. Et bånd er ikke nødvendig, selv om
110PAX4/R110PAX4 Hurtigreferanse
du kan bruke bånd for å beskytte skrivehodet mot
slitasje fra materialet.
Bånd
7
Hvilken side av båndet har belegg
Båndet kan være viklet med den belagte siden på innsiden eller på utsiden (Figur 4). Denne
utskriftsmotoren kan bare bruke bånd som er belagt på utsiden.
Figur 4 • Er båndet belagt på utsiden eller innsiden
Utsiden Innsiden
Slik finner du ut hvilken side av båndet som er belagt:
1. Trekk av en etikett fra dekkpapiret.
2. Trykk et hjørne av den klebende siden på etiketten mot den ytre flaten på båndrullen.
3. Trekk etiketten av båndet.
13.08.2007 110PAX4/R110PAX4 Hurtigreferanse 57513L-192 Rev. A
110PAX4/R110PAX4 Hurtigreferanse
8
Bånd
4. Sjekk resultatet. Har blekkflak eller -partikler fra båndet klebet seg til etiketten?
Hvis blekk fra båndet... Da…
Klebet seg til etiketten Er båndet belagt på den ytre overflaten.
Ikke klebet seg
til etiketten
Er båndet belagt på den indre overflaten. Du kan
kontrollere dette ved å gjenta testen på den indre overflaten
på båndrullen.
57513L-192 Rev. A 110PAX4/R110PAX4 Hurtigreferanse 13.08.2007
Sette i utskriftsmateriale
Figur 5 angir komponentene som håndterer utskriftsmateriale i en høyrevendt utskriftsmotor.
En venstrevendt enhet inneholder et speilbilde av disse komponentene. Figur 6 på side 10
viser begge utskriftsmotorene med utskriftsmateriale i.
Figur 5 • Komponenter for isetting av utskriftsmateriale (høyrevendt)
110PAX4/R110PAX4 Hurtigreferanse
Sette i utskriftsmateriale
9
12
11
10
Skrivehodesperre
1
Skrivehode
2
Avtrekkingsstang
3
Dekkpapirvalse
4
Skrivehodets låsepinne
5
Medieføring
6
897
1
2
3
5
6
Klemvalse
7
Klemvalsens utløserknapp
8
Avtrekkingsvalse
9
Avtrekkingsvalsens sperre
10
Nedre føringsstolpe
11
Øvre føringsstolpe
12
4
13.08.2007 110PAX4/R110PAX4 Hurtigreferanse 57513L-192 Rev. A
110PAX4/R110PAX4 Hurtigreferanse
10
Sette i utskriftsmateriale
Venstrevendt Høyrevendt
Figur 6 • Isatt utskriftsmateriale
Advarsel •
komme i kontakt med skrivehodet eller andre skriverdeler.
Når du setter i utskriftsmateriale eller bånd, må du fjerne alle smykker som kan
57513L-192 Rev. A 110PAX4/R110PAX4 Hurtigreferanse 13.08.2007
