110PAX4/R110PAX4 Короткий посібник
Цей посібник містить основні інструкції щодо завантаження й експлуатації пристрою
друку. Для отримання додаткових відомостей дивіться посібник користувача.
Зміст
Зовнішній вигляд пристрою друку. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Панель керування. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Кнопки панелі керування . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Індикатори панелі керування (світлодіоди) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Носій . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Стрічка. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Завантаження носія . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Завантаження стрічки . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Виймання використаної стрічки. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
Друк етикетки конфігурації. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
Друк етикетки мережної конфігурації . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
Настроювання пристрою друку . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
Перегляд або змінення параметрів . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
Графік чищення . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
Очищення друкувальної головки й опорного валика. . . . . . . . . . . . . . . . . . . . . . . . 30
© ZIH Corp., 2007. Усі назви виробів та числа є торговельними марками Zebra,
а назва Zebra та емблема Zebra є зареєстрованими торговельними марками ZIH Corp.
Усі права захищено.
57513L-162 Ред. A
5/10/11
110PAX4/R110PAX4 Короткий посібник
2
3
1
2
3
1
2
Зовнішній вигляд пристрою друку
Зовнішній вигляд пристрою друку
Пристрої друку постачаються із правосторонньою конфігурацією (носій рухається зліва
направо, рис.1) і лівосторонньою конфігурацією (носій рухається справа наліво, рис.2).
Рис. 1 • Пристрій друку із правосторонньою конфігурацією
Рис. 2 • Пристрій друку із лівосторонньою конфігурацією
1
2
3
Кришка відсіку для носія
Панель керування
Перемикач живлення
57513L-162 Ред. A 110PAX4/R110PAX4 Короткий посібник 5/10/11
Панель керування
2 1 31
Усі засоби керування та індикатори пристрою друку розташовані на панелі керування
(рис.3).
110PAX4/R110PAX4 Короткий посібник
Рис. 3 • Панель керування
Кнопки
1
Рідкокристалічний дисплей (РКД)
2
Індикатори/світлодіоди
3
Панель керування
3
Кнопки панелі керування
Опис кнопок панелі керування дивіться в табл.1.
Табл. 1 • Кнопки панелі керування
Кнопка
FEED (ПОДАВАННЯ) Подавання чистої етикетки.
PAUSE (ПАУЗА) Зупинка та відновлення процесу друку або видалення повідомлень
CANCEL
(СКАСУВАТИ)
Опис/функція
• Якщо роботу пристрою друку припинено або призупинено, етикетка
подається відразу.
• Якщо пристрій друкує, етикетка подається після завершення друку
поточної серії.
про помилки та очищення РКД.
Якщо друкується етикетка, спочатку завершується її друк, а потім
зупиняється процес. Коли
пристрій друку призупинено, світиться індикатор
PAUSE (ПАУЗА).
Кнопка
Результатом натискання кнопки
CANCEL (СКАСУВАТИ) функціонує тільки в режимі паузи.
CANCEL (СКАСУВАТИ) будуть такі дії.
• Скасування формату етикетки, що друкується.
• Якщо формат етикетки не друкується, скасовується наступний, який
мав друкуватися.
• Якщо формати етикеток не стоять у черзі на друк, команда
(СКАСУВАТИ) ігнорується.
Для очищення всієї пам’яті формату етикетки в пристрої друку натисніть
іутримуйте кнопку
CANCEL (СКАСУВАТИ), доки не вимкнеться індикатор
DATA (ДАНІ).
CANCEL
5/10/11 110PAX4/R110PAX4 Короткий посібник 57513L-162 Ред. A
110PAX4/R110PAX4 Короткий посібник
4
Панель керування
Табл. 1 • Кнопки панелі керування (продовження)
Кнопка
CALIBRATE
(КАЛІБРУВАТИ)
Опис/функція
Кнопка
CALIBRATE (КАЛІБРУВАТИ) функціонує тільки в режимі паузи.
Натисніть кнопку
CALIBRATE (КАЛІБРУВАТИ) для повторного
калібрування довжини носія, встановлення типу носія (безперервний
чи з розривами), а також для визначення методу друку (прямий термодрук
або термоперенесення).
ЧОРНІ ОВАЛЬНІ
КНОПКИ
Дві чорні овальні кнопки використовуються для заміни значень параметрів
на параметри, що відображаються на РКД. За допомогою цих кнопок
зазвичай збільшують чи зменшують значення, надають ствердну
чи заперечну відповідь
, вказують положення ON (УВІМК.) чи OFF (ВИМК.)
та прокручують варіанти вибору.
PREVIOUS (НАЗАД) Прокрутка на РКД до попереднього параметра.
NEXT (ДАЛІ) Прокрутка РКД до наступного параметра.
SETUP/EXIT
Введення та вихід із режиму конфігурації.
(НАСТРОЮВАННЯ /
ВИХІД)
Індикатори панелі керування (світлодіоди)
Опис індикаторів панелі керування наведений в табл.2.
Світлодіод
POWER
(ЖИВЛЕННЯ)
(зелений)
PAUSE
(ПАУЗА)
(жовтий)
Табл. 2 • Індикатори панелі керування
Вимкнуто Увімкнуто Блимання
Пристрій друку
вимкнено,
або живлення
Перемикач живлення
ввімкнуто, живлення
подається на пристрій друку.
—
на нього
не подається.
Звичайна робота. Один із варіантів.
—
• Пристрій друку
призупинено через
помилку (друкувальної
головки, стрічки
або паперу). Зазвичай
світиться разом зіншим
світлодіодом.
• Натиснуто кнопку PAU S E
(ПАУЗА).
• Запит на призупинення
зпорту аплікатора.
• Команда паузи отримана
як частина формату
етикетки.
57513L-162 Ред. A 110PAX4/R110PAX4 Короткий посібник 5/10/11
110PAX4/R110PAX4 Короткий посібник
Табл. 2 • Індикатори панелі керування
Панель керування
5
Світлодіод
DATA (ДАНІ)
(зелений)
MEDIA
(НОСІЙ)
(жовтий)
RIBBON
(СТРІЧКА)
(жовтий)
Вимкнуто Увімкнуто Блимання
Дані
не отримуються
інеобробляються.
Обробляються дані,
або виконується друк.
Дані не отримуються.
Пристрій друку отримує дані
від головного комп’ютера або
надсилає на нього відомості
про стан.
Звичайна робота.
Носій правильно
завантажено.
Носій закінчився.
(Роботу пристрою друку
призупинено, на РКД
—
відображається повідомлення
про помилку, увімкнено
індикатор PAU S E (ПАУЗА)).
Звичайна робота.
Стрічку правильно
завантажено.
Стрічка всередині, коли
пристрій друку перебуває
врежимі прямого термодруку,
—
або стрічка відсутня, коли
пристрій друку перебуває
врежимі термоперенесення.
Роботу пристрою друку
призупинено, на РКД
відображається повідомлення
про помилку, увімкнено
індикатор PAU S E (ПАУЗА).
ERROR
(ПОМИЛКА)
(жовтогарячий)
Немає помилок
пристрою друку.
— Є помилки пристрою друку.
Перевірте
стан на РКД.
5/10/11 110PAX4/R110PAX4 Короткий посібник 57513L-162 Ред. A
110PAX4/R110PAX4 Короткий посібник
6
Носій
Носій
Пристрій друку працює з різними типами носіїв (табл.3).
Табл. 3 • Типи носіїв
Тип носія Вигляд Опис
Рулонний носій
із розривами
Рулонний носій без
розривів
Фальцьований носій Носій складено зигзагом.
Носій намотаний на втулку рулону.
Окремі етикетки розділено
за допомогою розривів, надрізів,
перфорації або чорних міток, завдяки
чому можна бачити, де закінчується
одна етикетка та починається інша. Під
час використання носіїв із перфорацією
чи надрізами розташовуйте датчик
носія безпосередньо над перфорацією
чи надрізами.
Носій намотаний на втулку
та не має розривів, надрізів, перфорації
або чорних міток. Завдяки цьому можна
друкувати зображення в будь-якій
частині етикетки.
рулону
«Інтелектуальний»
носій із
радіочастотною
ідентифікацією
(використовується
тільки із пристроями
друку,
що підтримують
РЧ-ідентифікацію)
57513L-162 Ред. A 110PAX4/R110PAX4 Короткий посібник 5/10/11
Кожна етикетка має мікросхему
для радіочастотної ідентифікації (РЧІ),
атакож антенний шар між етикеткою
та основою. Носій
зтаких самих матеріалів і клеїв,
що й етикетки без РЧ-ідентифікації.
Крізь етикетку можна бачити контур
передавача (який може різнитися
залежно від виробника).
виготовляється
Стрічка
Ззовні Всередині
Стрічка – це тонка плівка, яку з одного боку покриває шар воску або воскової смоли,
що переноситься на носій під час термоперенесення.
Використання стрічки
Для друку на носії за допомогою термоперенесення стрічка потрібна, для прямого
термодруку – ні. Щоб дізнатися, чи потрібно використовувати стрічку з тим чи іншим
носієм, проведіть випробування носія подряпинами.
Щоб випробувати стрічку подряпинами, виконайте такі дії.
1. Подряпайте нігтем поверхню носія для друку.
2. Чи залишилася на носії чорна мітка?
Якщо чорна мітка... Тоді носій...
Не з’являється на носії Для термоперенесення. Стрічка потрібна.
З’являється на носії Для прямого термодруку. Стрічка не потрібна, хоча
110PAX4/R110PAX4 Короткий посібник
Стрічка
її й можна використовувати, щоб краще захистити
друкувальну головку від стирання носієм.
7
Бік стрічки з покриттям
Стрічка може бути змотана покриттям всередину або назовні (рис.4). У цьому пристрої
друку використовується лише стрічка з покриттям назовні.
Рис. 4 • Стрічка з покриттям ззовні або всередині
Щоб визначити, з якого боку стрічка має покриття, виконайте такі кроки.
1. Відклейте етикетку від основи.
2. Притисніть куточок клейкого боку етикетки до зовнішньої поверхні рулону стрічки.
3. Відклейте етикетку від стрічки.
4. Перегляньте результат. Чи прилипли до етикетки крихти фарби зі стрічки?
Якщо фарба зі стрічки... Тоді...
Прилипла до етикетки Покрито зовнішню поверхню стрічки.
Не прилипла до етикетки Покрито внутрішню поверхню стрічки.
Для перевірки повторіть випробування
на внутрішній поверхні рулону стрічки.
5/10/11 110PAX4/R110PAX4 Короткий посібник 57513L-162 Ред. A
110PAX4/R110PAX4 Короткий посібник
1
2
5
6
897
3
4
12
11
10
8
Завантаження носія
Завантаження носія
На рис.5 показані компоненти, що використовуються під час обробки носія упристрої
друку з правосторонньою конфігурацією. Пристрій із лівосторонньою конфігурацією
містить такі самі компоненти, відображені дзеркально. На рис.6 на стор.9 показано
обидва пристрої друку із завантаженим носієм.
Рис. 5 • Компоненти для завантаження носіїв
(пристрій із правосторонньою конфігурацією)
Фіксатор друкувальної головки
1
Вузол друкувальної головки
2
Вузол притискного валика
7
Кнопка фіксації притискного
8
валика
Планка для відшарування
3
Валик для основи носія
4
Вузол валика для відшарування
9
Фіксатор валика
10
для відшарування
Фіксувальний штифт
5
друкувальної головки
Напрямна носія
6
57513L-162 Ред. A 110PAX4/R110PAX4 Короткий посібник 5/10/11
Нижній напрямний стовпчик
11
Верхній напрямний стовпчик
12
110PAX4/R110PAX4 Короткий посібник
Лівостороння конфігурація Правостороння конфігурація
Рис. 6 • Завантажений носій
Завантаження носія
9
Увага! • Під час завантаження носія або стрічки слід знімати всі прикраси, які можуть
торкнутися друкувальної головки або інших деталей принтера.
5/10/11 110PAX4/R110PAX4 Короткий посібник 57513L-162 Ред. A
110PAX4/R110PAX4 Короткий посібник
2
1
1
10
Завантаження носія
Для завантаження носія виконайте такі кроки.
1. Завантажте носій на котушку подавання носія аплікатора (дивіться посібник
користувача аплікатора).
2. Відкрийте кришку відсіку для носія.

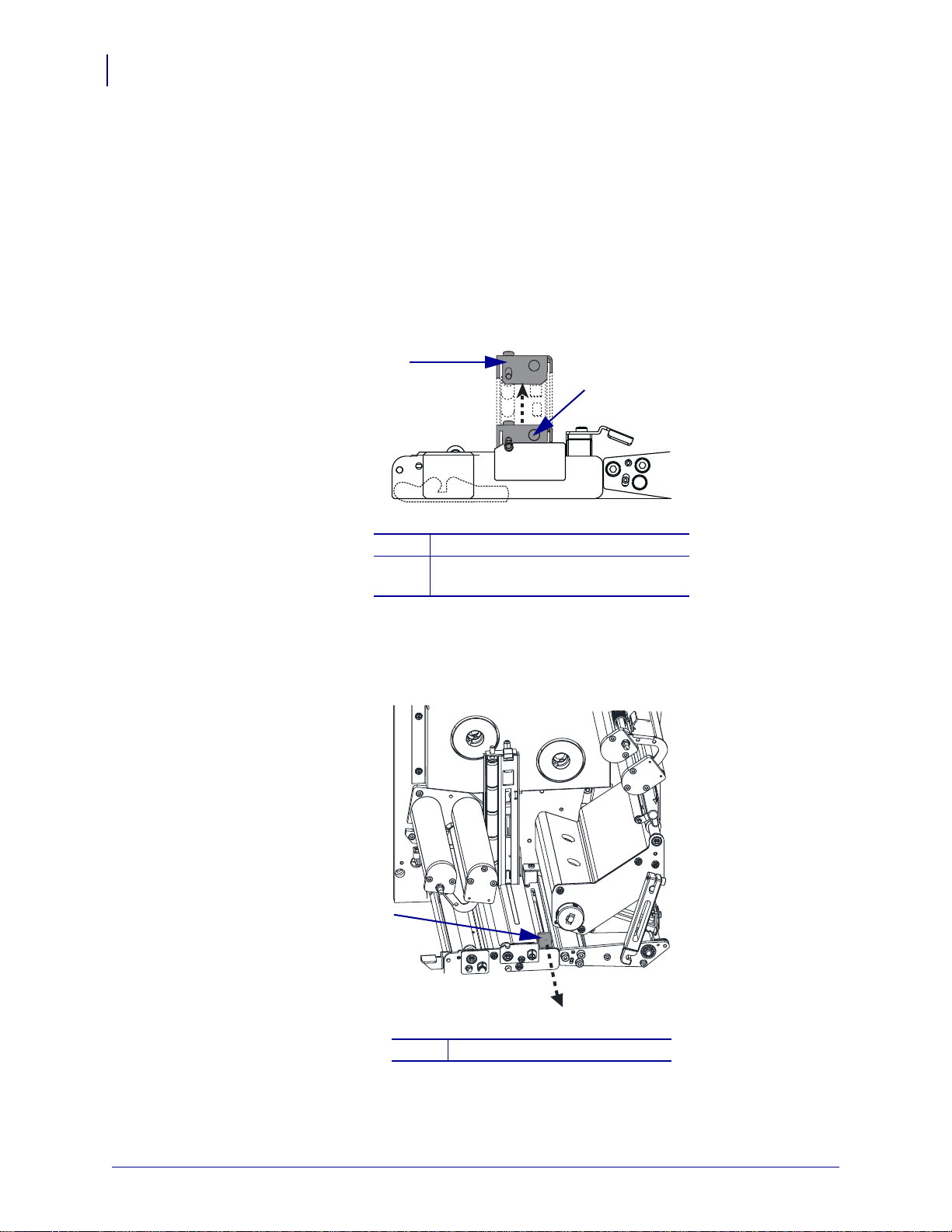

3. Дивіться рис.7. Натисніть кнопку фіксації на вузлі притискного валика, вузол
повернеться вгору.
Рис. 7 • Відкриття притискного валика
Вузол притискного валика
1
Кнопка фіксації притискного
2
валика
4. Дивіться рис.8. Повністю висуньте зовнішню напрямну носія.
Рис. 8 • Висування зовнішньої напрямної носія
Зовнішня напрямна носія
1
57513L-162 Ред. A 110PAX4/R110PAX4 Короткий посібник 5/10/11
Loading...
