Page 1
105SLPlus™ Skrócony opis
5 6
1
43
2
7
8
Należy korzystać z tej instrukcji w codziennej pracy z drukarką. Bardziej szczegółowe
informacje można znaleźć w Podręczniku użytkownika.
Elementy drukarki
Rysunek 1 zawiera opis elementów wewnątrz przedziału nośnika drukarki. Dana drukarka
może różnić się nieco wyglądem, w zależności od zainstalowanych opcji oraz modelu.
Przed przystąpieniem do konfiguracji drukarki należy zapoznać się z jej elementami.

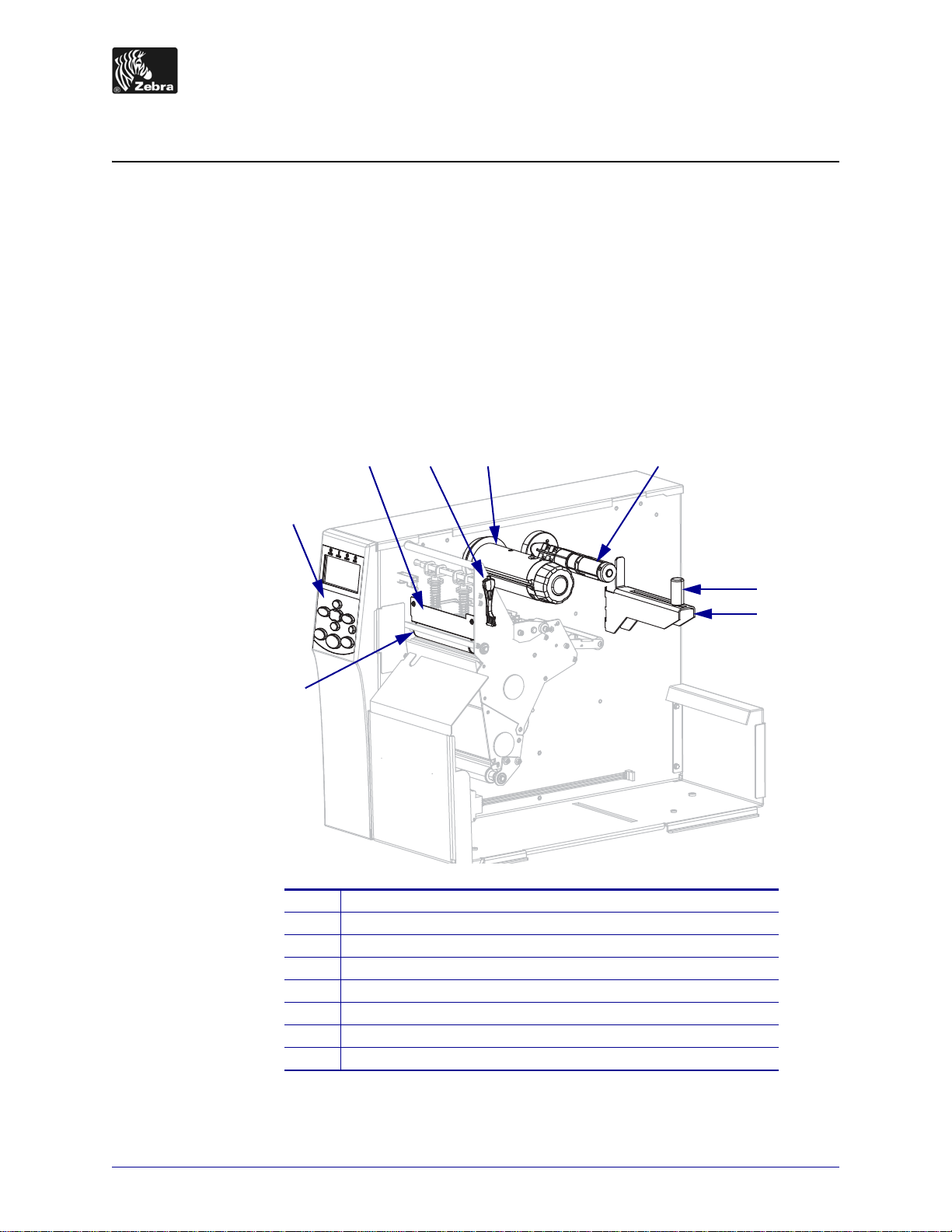

Rysunek 1 • Elementy drukarki
© 2012 ZIH Corp. Wszelkie nazwy i numery produktów są znakami
towarowymi Zebra, a Zebra i logo Zebra są zastrzeżonymi znakami
towarowymi ZIH Corp. Wszelkie prawa zastrzeżone.
Wałek dociskowy
1
Panel sterowania
2
Zespół głowicy drukującej
3
Dźwignia otwierania głowicy
4
Wrzeciono odbierające taśmy
5
Wrzeciono podające taśmy
6
Prowadnica podawania nośnika
7
Wieszak podajnika nośników
8
P1056467-141
2012-10-19
Page 2
Panel sterowania
1 2 3 4
5
7
12 13 14
11
6
8
10
9
2
Panel sterowania
Panel sterowania (Rysunek 2) wyświetla stan działania drukarki oraz umożliwia wykonywanie
podstawowych czynności przy użyciu drukarki.

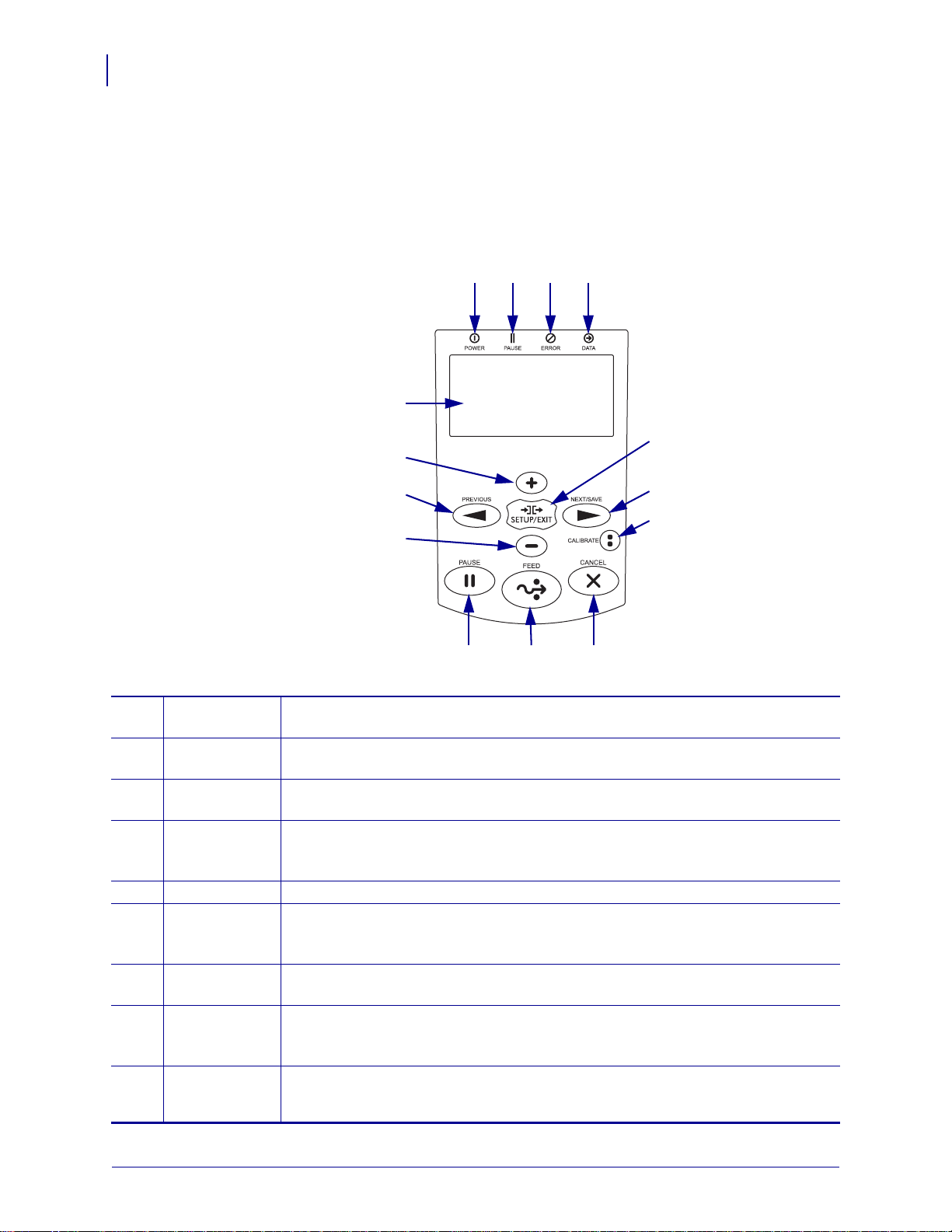

Rysunek 2 • Panel sterowania
1
Kontrolka
Świeci po włączeniu drukarki.
zasilania
2
Kontrolka
Świeci po zatrzymaniu drukarki.
pauzy (PAUSE)
3
Kontrolka
Miga, gdy trzeba przeprowadzić czynności obsługowe drukarki.
błędu
Kontrolka
4
przekazu
Miga szybko podczas przesyłania danych do drukarki.
danych
Wyświetlacz Wyświetla stan działania drukarki.
5
PLUS (+) Zmienia wartości parametrów. Często służy do zwiększania wartości, w celu
6
zatwierdzenia jednej z dostępnych opcji, przewijania listy opcji lub zmiany wartości
podczas wprowadzania hasła drukarki.
PREVIOUS
7
(Poprzedni)
MINUS (-) Zmienia wartości parametrów. Często służy do zmniejszania wartości, w celu
8
W trybie ustawień służy do przewijania do poprzedniego parametru na ekranie.
Naciśnij i przytrzymaj, aby przewijać szybko.
odrzucenia opcji wyboru, przewijania listy opcji lub zmiany pozycji kursora
podczas wprowadzania hasła drukarki.
SETUP/EXIT
9
(Ustawienia/
Wyjście)
Wejście do trybu ustawień i wyjście z niego.
P1056467-141 105SLPlus™ Skrócony opis 2012-10-19
Page 3
Panel sterowania
3
10
11
12
13
14
NEXT/SAVE
(Następny/
Zapisz)
CALIBRATE
(Kalibracja)
PAUSE
(Pauza)
FEED
(Podawanie)
CANCEL
(Anuluj)
• W trybie ustawień służy do przewijania do kolejnego parametru na ekranie.
Naciśnij i przytrzymaj, aby przewijać szybko.
• Przy wychodzeniu z trybu ustawień służy do zapisywania wszelkich zmian
w konfiguracji i sekwencji kalibracji.
Służy do kalibracji następujących parametrów drukarki:
•Długość nośnika
•Typ nośnika (ciągły lub przerywany)
• Tryb drukowania (bezpośredni termiczny lub termotransferowy)
•Wartości czujników
Naciśnięcie powoduje uruchomienie lub zatrzymanie drukarki.
Wymusza podawanie jednej czystej etykiety przy każdym naciśnięciu przycisku.
Anuluje zadania drukowania po zatrzymaniu drukarki.
2012-10-19 105SLPlus™ Skrócony opis P1056467-141
Page 4
Przygotowanie drukarki do użycia
4
Przygotowanie drukarki do użycia
Po zapoznaniu się z elementami drukarki należy przygotować ją do użytku.
Ostrzeżenie • Ładowanie nośnika lub taśmy można rozpoczynać dopiero po wcześniejszym
zdjęciu wszelkiej biżuterii, która może wejść w kontakt z głowicą drukującą lub innymi
częściami drukarki.
Ostrzeżenie • Przed dotknięciem zespołu głowicy drukującej należy rozładować
nagromadzone ładunki elektrostatyczne, dotykając metalowej ramy drukarki lub używając
antystatycznej opaski na nadgarstek i specjalnej maty.
Aby zainstalować drukarkę, wykonaj następujące czynności:
1. Wybierz miejsce spełniające warunki bezpieczeństwa, w którym drukarka zostanie
ustawiona:
•musi to być stabilna, płaska powierzchnia o wystarczających rozmiarach i wytrzymałości,
aby utrzymać drukarkę
• musi umożliwiać odpowiednią wentylację oraz dostęp do elementów i złącz drukarki
• powinno znajdować się blisko odpowiedniego gniazdka zasilania, do którego jest
łatwy dostęp
2. Rozpakuj i sprawdź stan drukarki. W razie potrzeby zgłoś wszelkie usterki powstałe
podczas transportu. Bardziej szczegółowe informacje można znaleźć w Podręczniku
użytkownika.
3. Umieść drukarkę w wybranym miejscu.

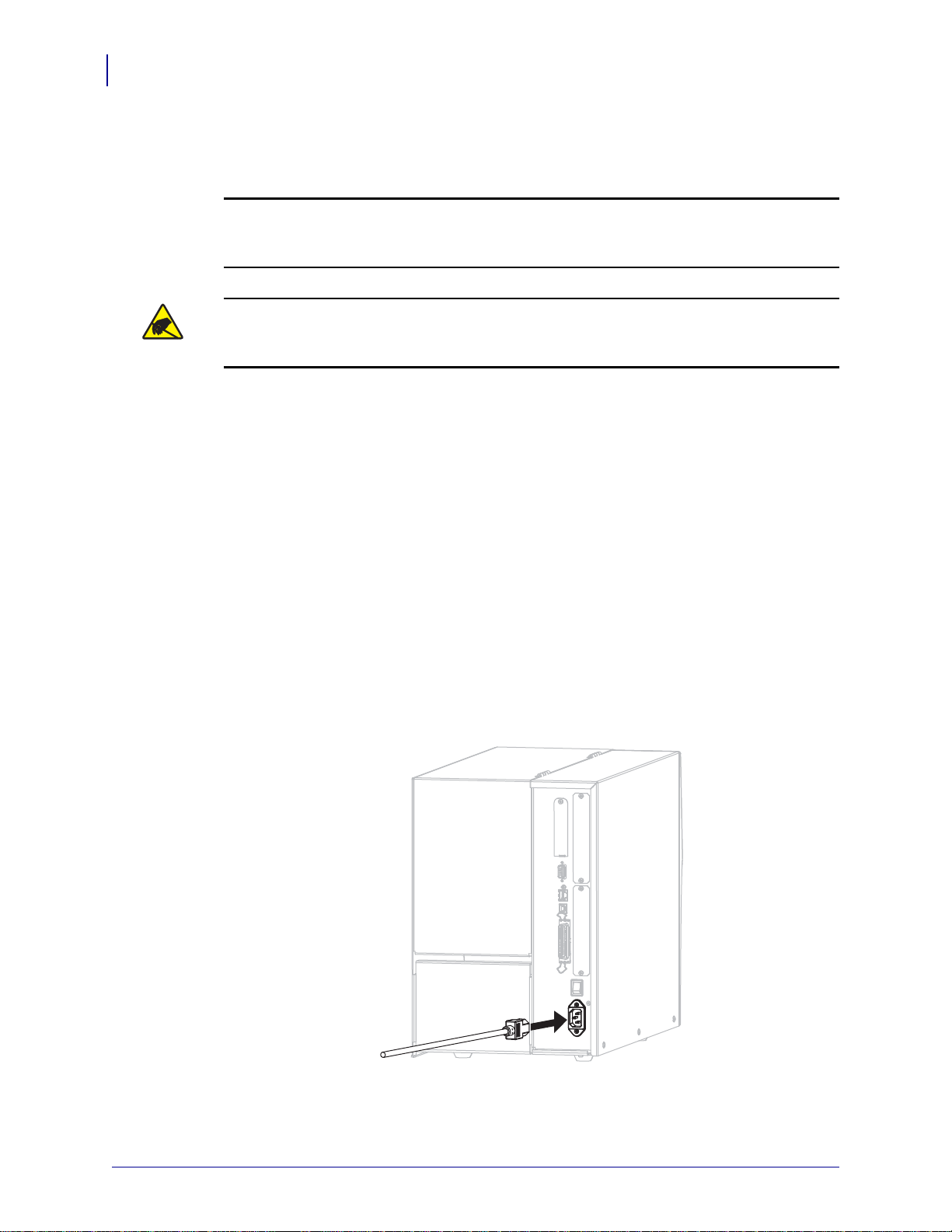

4. Podłącz żeński koniec kabla zasilania do gniazda zasilania z tyłu drukarki.
P1056467-141 105SLPlus™ Skrócony opis 2012-10-19
Page 5
Przygotowanie drukarki do użycia
115 V AC
230 V AC
115 V AC
230 V AC

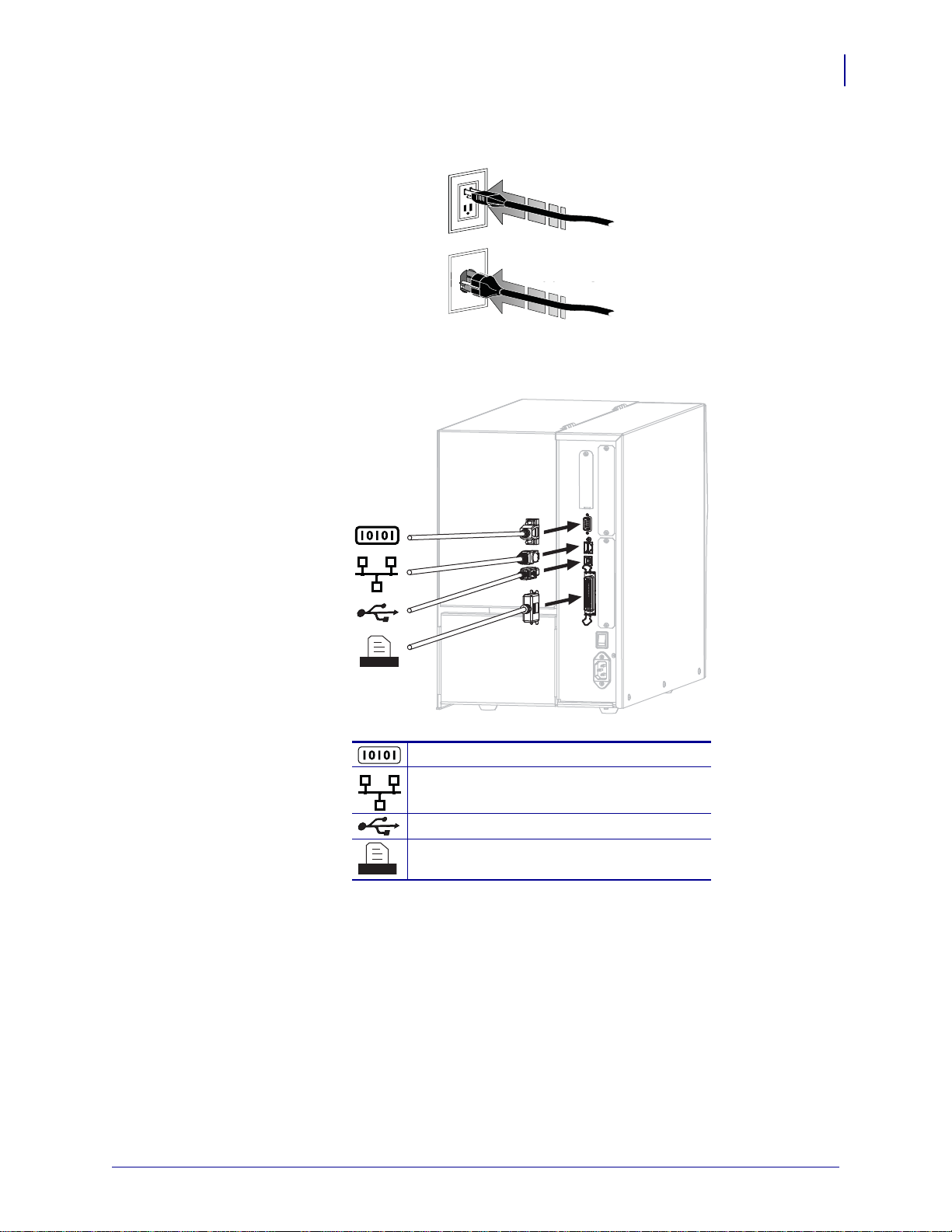

5. Podłącz męski koniec kabla zasilającego prądu przemiennego do odpowiedniego
gniazdka ściennego.
6. Podłącz drukarkę do komputera za pomocą jednego lub kilku dostępnych gniazd. Poniżej
pokazano standardowe gniazda. Dla drukarki może być dostępna opcja bezprzewodowego
serwera wydruku ZebraNet.
5
Port szeregowy
Wewnętrzny kablowy serwer wydruku
Ethernet
Port USB
Port równoległy
2012-10-19 105SLPlus™ Skrócony opis P1056467-141
Page 6
Przygotowanie drukarki do użycia
6

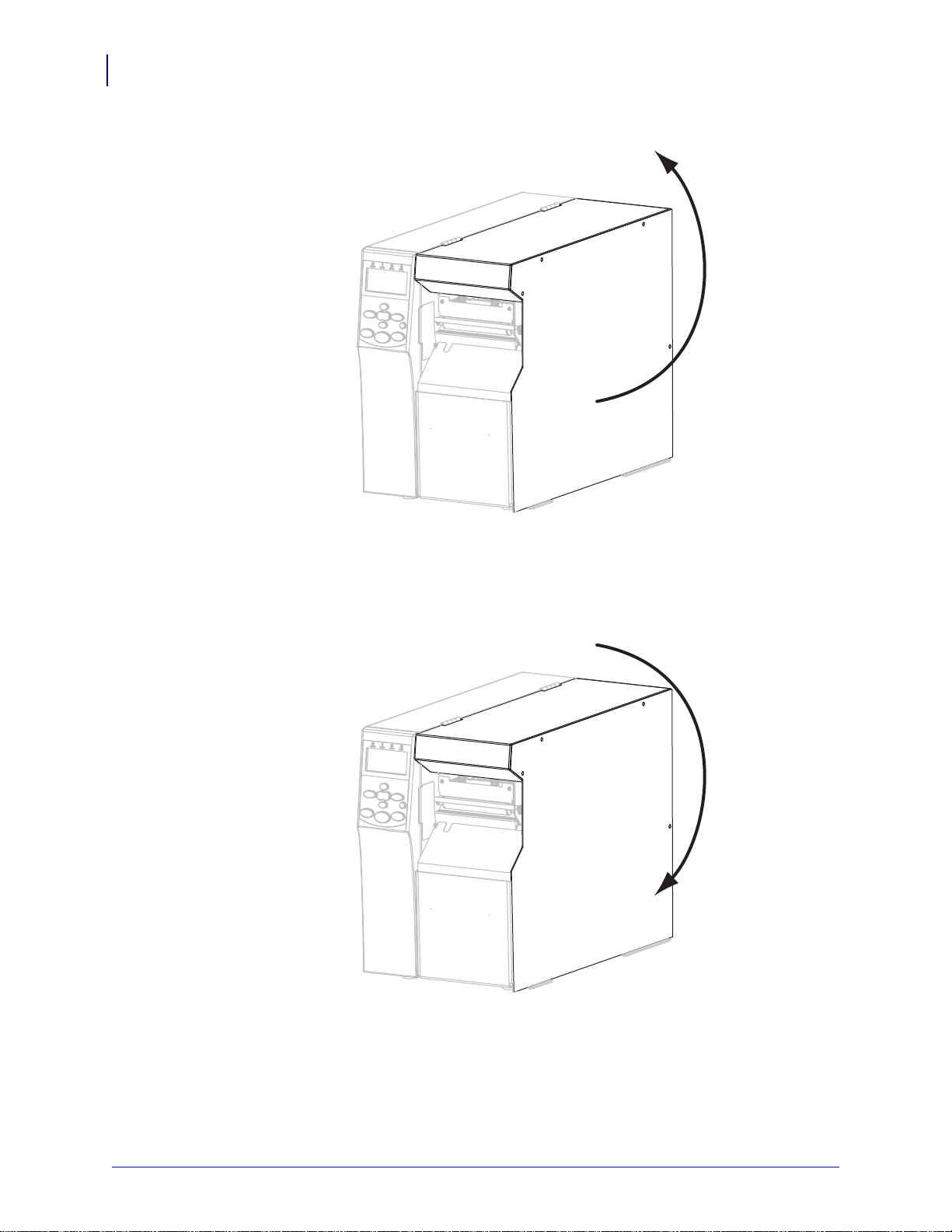

7. Otwórz drzwi dostępu do nośnika.
8. Załaduj nośnik do drukarki (zob. Ładowanie nośnika na stronie 9).
9. Tryb termotransferowy wymaga załadowania taśmy (zob. Ładowanie taśmy
na stronie 15). Tryb termiczny bezpośredni nie wymaga taśmy.
10. Zamknij drzwi dostępu do nośnika.
P1056467-141 105SLPlus™ Skrócony opis 2012-10-19
Page 7
Przygotowanie drukarki do użycia
1
11. Włącz (I) drukarkę.
Drukarka uruchomi się i przeprowadzi czynności autodiagnostyczne. Gdy drukarka
będzie gotowa do drukowania, zostanie wyświetlony komunikat
PRINTER READY
(Drukarka gotowa).
7
12. Aby sprawdzić, czy nośnik i taśma zostały prawidłowo załadowane, wydrukuj etykietę
z konfiguracją drukarki.
a. Na panelu sterowania naciśnij przycisk SETUP/EXIT.
b. Za pomocą przycisków
PREVIOUS i NEXT/SAVE przejdź do opcji:
2012-10-19 105SLPlus™ Skrócony opis P1056467-141
Page 8
Przygotowanie drukarki do użycia
8
c. Za pomocą przycisku PLUS (+) wybierz opcję PRINT.
Jeśli nośnik i taśma są prawidłowo załadowane, zostanie wydrukowana etykieta
konfiguracji. Wygląda ona następująco.
d. Aby wyjść z trybu ustawień, naciśnij przycisk
13. Aby sprawdzić połączenie między drukarką i komputerem, użyj pakietu do tworzenia
SETUP/EXIT, a następnie NEXT/SAVE.
etykiet, aby zaprojektować próbną etykietę i wysłać ją do drukarki. Polecamy program
ZebraDesigner Pro. Można go pobrać na stronie http://www.zebra.com/software
iwydrukować próbną etykietę przy użyciu wersji demonstracyjnej programu.
P1056467-141 105SLPlus™ Skrócony opis 2012-10-19
Page 9
Ładowanie nośnika
W tej sekcji zawarto instrukcje ładowania nośników rolkowych w trybie odrywania
(Rysunek 3). Instrukcje ładowania nośników zginanych i ładowania w innych trybach druku
zawarto w Podręczniku użytkownika.
Ostrzeżenie • Ładowanie nośnika lub taśmy można rozpoczynać dopiero po wcześniejszym
zdjęciu wszelkiej biżuterii, która może wejść w kontakt z głowicą drukującą lub innymi
częściami drukarki.
Rysunek 3 • Trasa nośnika w trybie odrywania
Ładowanie nośnika
9
Aby nawinąć nośnik rolkowy w trybie odrywania, należy wykonać następujące
czynności:
1. Odklej i usuń wszelkie etykiety lub przywieszki, które uległy zabrudzeniu lub przykleiły
się do taśmy czy spoiwa.
Zapas przywieszek Naklejki
2012-10-19 105SLPlus™ Skrócony opis P1056467-141
Page 10
Ładowanie nośnika
1
10
2. Wyciągnij prowadnicę nośnika maksymalnie na zewnątrz.
3. Załóż rolkę nośnika na wieszak podawania nośnika. Popchnij rolkę maksymalnie do tyłu.
4. Wsuń prowadnicę nośnika aż do dotknięcia samej krawędzi rolki nośnika.
5.
Ostrzeżenie • Głowica może być gorąca i spowodować poważne oparzenia.
Odczekaj, aż głowica ostygnie.
Otwórz zespół głowicy drukującej, obracając dźwignię otwierania głowicy (1)
w kierunku przeciwnym do ruchu wskazówek zegara.
P1056467-141 105SLPlus™ Skrócony opis 2012-10-19
Page 11
Ładowanie nośnika
1
1
6. Poluzuj śrubę skrzydełkową (niewidoczną z tej perspektywy), znajdującą się na dole
zewnętrznej prowadnicy nośnika (
7. Wysuń całkowicie zewnętrzną prowadnicę nośnika (1).
1).
11
2012-10-19 105SLPlus™ Skrócony opis P1056467-141
Page 12
Ładowanie nośnika
2
3
1
1
3
2
12
8. Jeśli posiadana drukarka zawiera zespół wałka swobodnego nośnika (1), przewlecz
nośnik pod rolką zespołu wałka swobodnego. W przypadku wszystkich drukarek należy
przewlec nośnik pod rolką prowadzącą (
Ważne • Upewnij się, że nośnik został przewleczony pod tymi częściami. Przewleczenie
2), a następnie górnym czujnikiem nośnika (3).
nośnika nad tymi częściami powoduje, że nośnik uniemożliwia pracę czujnika taśmy,
wywołując fałszywy błąd
RIBBON OUT (Brak taśmy).
9. Popchnij nośnik do przodu, aż przejdzie pod zespołem głowicy drukującej (1), płytą
zatrzaskową (
2), a następnie nad wałkiem dociskowym (3).
P1056467-141 105SLPlus™ Skrócony opis 2012-10-19
Page 13
Ładowanie nośnika
1
2
1
10. Ustaw nośnik w jednej linii z wewnętrzną prowadnicą nośnika (1). Wsuń zewnętrzną
prowadnicę nośnika (
11. Dokręć śrubę skrzydełkową (niewidoczną z tej perspektywy), znajdującą się na dole
zewnętrznej prowadnicy nośnika (
2) do momentu, aż dotknie krawędzi nośnika.
1).
13
2012-10-19 105SLPlus™ Skrócony opis P1056467-141
Page 14
Ładowanie nośnika
12
14
12. Dociśnij zespół głowicy drukującej do dołu (1), a następnie obróć dźwignię otwierania
głowicy w kierunku ruchu wskazówek zegara, aż zostanie unieruchomiona zatrzaskiem (
2).
P1056467-141 105SLPlus™ Skrócony opis 2012-10-19
Page 15
Ładowanie taśmy
12
W tej sekcji zawarto instrukcje ładowania taśmy do drukowania etykiet termotransferowych.
W przypadku etykiet drukowanych w trybie termicznym bezpośrednim nie wolno ładować
taśmy do drukarki. Przy każdej zmianie rolki taśmy należy usunąć zużytą taśmę z wrzeciona
odbierającego (zob. Usuwanie zużytej taśmy na stronie 20).
Ostrzeżenie • Ładowanie nośnika lub taśmy można rozpoczynać dopiero po wcześniejszym
zdjęciu wszelkiej biżuterii, która może wejść w kontakt z głowicą drukującą lub innymi
częściami drukarki.
Ważne • Aby chronić głowicę drukującą przed zużyciem, należy zawsze używać taśmy
szerszej od nośnika. Taśma musi być powlekana na zewnętrznej powierzchni (dodatkowe
informacje znajdują się w Podręczniku użytkownika).
Aby załadować taśmę, należy wykonać następujące czynności:
1. Ustaw strzałkę (1) na pokrętle wrzeciona odbierającego taśmy tak, aby była w jednej linii
z nacięciem (
2) na wrzecionie odbierającym taśmy.
Ładowanie taśmy
15
2. Ustaw współosiowo segmenty wrzeciona podawania taśmy.
3. Ustaw taśmę tak, aby jej luźny koniec rozwijał się zgodnie z ruchem wskazówek zegara.
2012-10-19 105SLPlus™ Skrócony opis P1056467-141
Page 16
Ładowanie taśmy
23 1
1
16
4. Załóż rolkę taśmy na wrzeciono podające taśmy. Popchnij rolkę maksymalnie do tyłu.
5. Szpica taśmy ułatwia ładowanie oraz usuwanie taśmy. Czy na końcu rolki taśmy znajduje
się papier lub inny element służący jako szpica taśmy?
Jeśli... Wówczas...
Tak Prze jdź do kolejnego punktu.
Nie
a. Oderwij odcinek nośnika (etykiety oraz podłoże) o długości około
150-305 mm (6-12 cali) z rolki.
b. Odklej etykietę z odcinka nośnika.
c. Za pomocą etykiety (1) przymocuj końcówkę taśmy (2) do odcinka
nośnika (
3). Odcinek nośnika będzie pełnił funkcję szpicy taśmy.
6.
Ostrzeżenie • Głowica może być gorąca i spowodować poważne oparzenia.
Odczekaj, aż głowica ostygnie.
Otwórz zespół głowicy drukującej, obracając dźwignię otwierania głowicy (1) w kierunku
przeciwnym do ruchu wskazówek zegara.
P1056467-141 105SLPlus™ Skrócony opis 2012-10-19
Page 17
Ładowanie taśmy
2
1
1
3
2
7. Przewlecz taśmę nad zespołem wałka prowadzącego nośnika (1) oraz pod rolką
prowadzącą taśmy (
2).
17
8. Popchnij szpicę taśmy do przodu, aż przejdzie pod zespołem głowicy drukującej (1), nad
płytą zatrzaskową (
2), a następnie nad wałkiem dociskowym (3).
2012-10-19 105SLPlus™ Skrócony opis P1056467-141
Page 18
Ładowanie taśmy
21
18
9. Przewlecz szpicę taśmy nad górną rolką taśmy (1), a następnie w kierunku wrzeciona
odbierającego taśmy (
10. Nawiń szpicę oraz dołączoną taśmę w kierunku przeciwnym do ruchu wskazówek zegara
2).
wokół wrzeciona odbierającego taśmy.
11. Obróć kilkakrotnie wrzeciono w kierunku przeciwnym do ruchu wskazówek zegara, aby
nawinąć taśmę i usunąć luz.
P1056467-141 105SLPlus™ Skrócony opis 2012-10-19
Page 19
Ładowanie taśmy
12
12. Dociśnij zespół głowicy drukującej do dołu (1), a następnie obróć dźwignię otwierania
głowicy w kierunku ruchu wskazówek zegara, aż zostanie unieruchomiona zatrzaskiem (
19
2).
2012-10-19 105SLPlus™ Skrócony opis P1056467-141
Page 20
Ładowanie taśmy
20
Usuwanie zużytej taśmy
Przy każdej zmianie rolki taśmy usuń zużytą taśmę z wrzeciona odbierającego.
Aby usunąć zużytą taśmę, wykonaj następujące czynności:
1. Czy taśma się skończyła?
Jeśli taśma... Wówczas
Skończyła się Przejdź do kolejnego punktu.
Nie skończyła się Przetnij lub zerwij taśmę przed wrzecionem odbierającym.
2. Przytrzymując wrzeciono odbierające taśmy, obracaj pokrętłem zwalniającym taśmę
wprawo aż do zatrzymania.
Powoduje to odsunięcie prętów podtrzymujących taśmę i zwolnienie uchwytu wrzeciona
na zużytej taśmie.
3. Zsuń zużytą taśmę z wrzeciona odbierającego taśmy i wyrzuć.
P1056467-141 105SLPlus™ Skrócony opis 2012-10-19
Loading...
