P1056468-062 修订版 A
Zebra® 105SL
用户指南
Plus
™
© 2013 ZIH Corp. 本手册的版权和这里描述的打印机中的软件和 / 或固件归 ZIH Corp. 和 Zebra 的许可证
发放人所有。如果未经授权擅自复制本手册或标签打印机中的软件和 / 或固件，则会受到最长一年的监禁以
及最高 10,000 美元罚款的处罚 (17 U.S.C.506)。如果违反版权法，则会承担民事责任。
本产品中包括了 ZPL
Monotype Imaging 字体。软件 © ZIH Corp. 全球范围保留所有权利。
®
、 ZPL II® 和 ZebraLink™ 程序； Element Energy Equalizer® Circuit ； E3® 和
ZebraLink 以及所有产品名和编号均为商标， Zebra、 Zebra 徽标、 ZPL、 ZPL II、 Element Energy Equalizer
Circuit 和 E
所有其他品牌名、产品名或商标均属于其各自持有人所有。有关其他商标信息，请参看产品光盘上的 “ 商
标 ” 内容。
3
Circuit 是 ZIH Corp 的注册商标。全球范围内保留所有权利。
所有权声明 本手册中包含 Zebra Technologies Corporation 及其分公司的专有信息。它仅为操作和维护本书
所述设备的人员提供信息，供其使用。未经 Zebra Technologies 明确书面许可，此类专有信息不得由任何其
他方使用、复制和向其公开，用于任何其他用途。
产品改进 不断改进产品是 Zebra Technologies 的方针政策。所有规范和设计如有更改，恕不另行通知。
免责声明 Zebra Technologies 已采取措施保证发布的工程规格和手册正确无误，但难免发生错误。 Zebra
Technologies 保留更正此类任何错误的权利，但对此不承担任何责任。
责任限制 在任何情况下， Zebra Technologies 或涉及附属产品 （包括软硬件）的编制、生产或交付的任何
其他方对于因使用本产品或无法使用本产品引起的任何损害 （包括但不限于因商业利润损失、业务中断、
商业情报损失或其他资金损失造成的后续损害）概不负责。即使 Zebra Technologies 已被告知可能发生此类
损害，本公司也概不负责。因为某些司法体系不允许免除或限制对连带损害或偶发损害的责任，所以上述
限制可能对您并不适用。
部件号： P1056468-062
符合性声明
符合性声明
3
我们已将 Zebra 打印机确定为
105SLPlus™
制造商为：
Zebra Technologies Corporation
333 Corporate Woods Parkway
Vernon Hills, Illinois 60061-3109 U.S.A.
上述打印机符合 FCC 的相应技术标准
供家庭、办公、商业和工业使用
如果未对设备进行任何未经授权的更改，
并且设备维护和操作得当。
2013-5-1 P1056468-062
符合性声明
4
符合性信息
符合性信息
FCC 符合性声明
本设备符合 FCC 法规第 15 章中的内容。设备的操作须符合以下两个条件：
1. 该设备不会引起有害干扰，并且
2. 该设备可以承受接收到的任何干扰，包括导致不正常运行的干扰。
注意 • 本设备经测试符合 FCC 规则第 15 章规定的 B 类数字设备的限制。这些限制专
门用于在家庭环境下提供适当的有害干扰防护。本设备产生、使用并且会辐射射频能
量。如果未根据说明进行安装和使用，则会对无线电通信产生有害干扰。但是，不保
证在特定安装环境下不会产生干扰。如果通过打开和关闭设备发现本设备的确对无线
电或电视接收产生了有害干扰，则用户应通过以下一种或多种措施消除干扰。
• 调整天线方向或重新放置接收天线。
• 加大设备与接收器之间的距离。
• 将设备连接到与接收器不在同一电路上的插座。
• 向经销商或有经验的无线电 / 电视技术人员咨询，寻求帮助。
加拿大 DOC 符合声明
该 B 级数字设备符合加拿大 ICES-003 标准的要求。
Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.
P1056468-062 2013-5-1
目录
符合性声明 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
符合性信息 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
关于本文档 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
本文档的目标读者 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
本文档的组织形式 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
文档规范 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11
1 • 介绍 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
打印机部件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

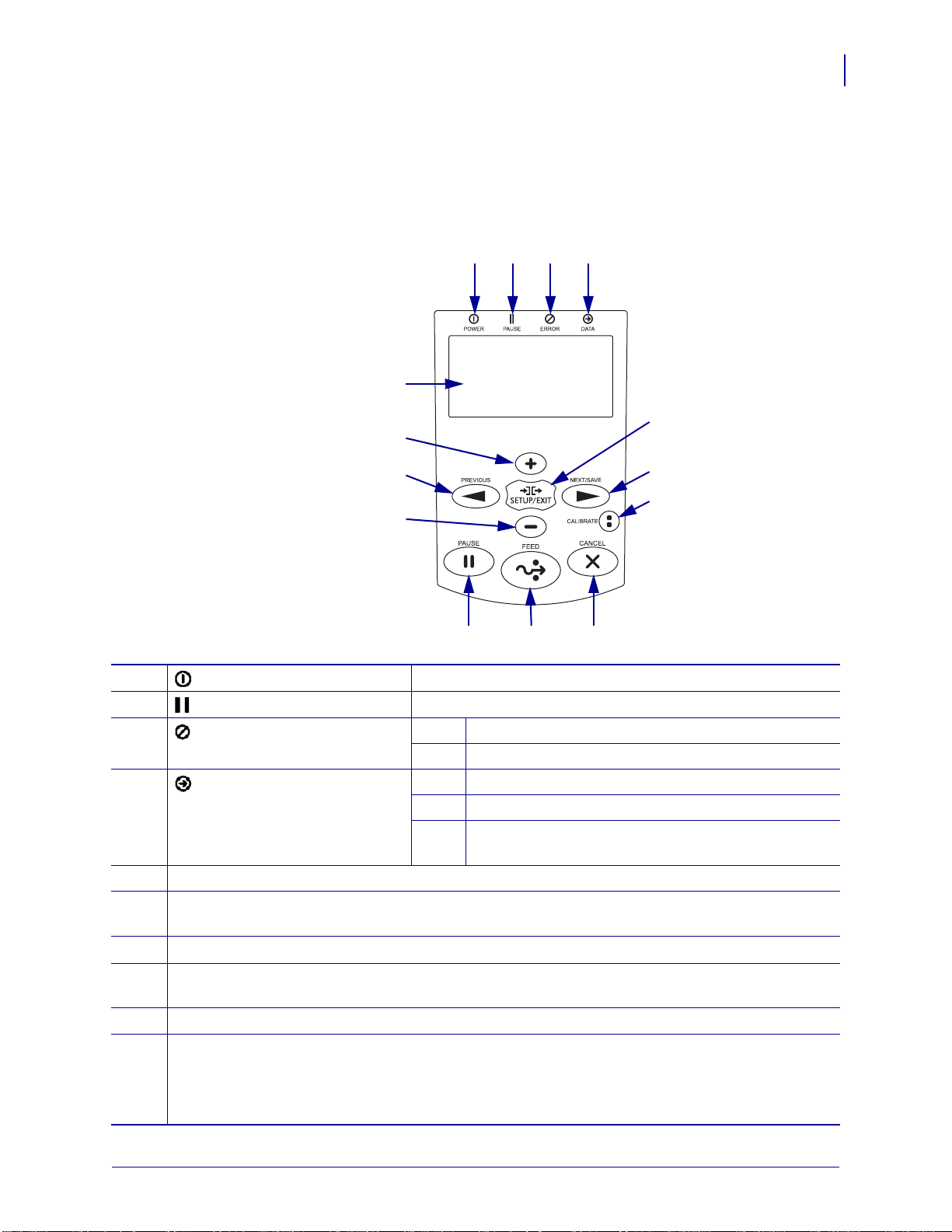

控制面板 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
控制面板显示屏 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

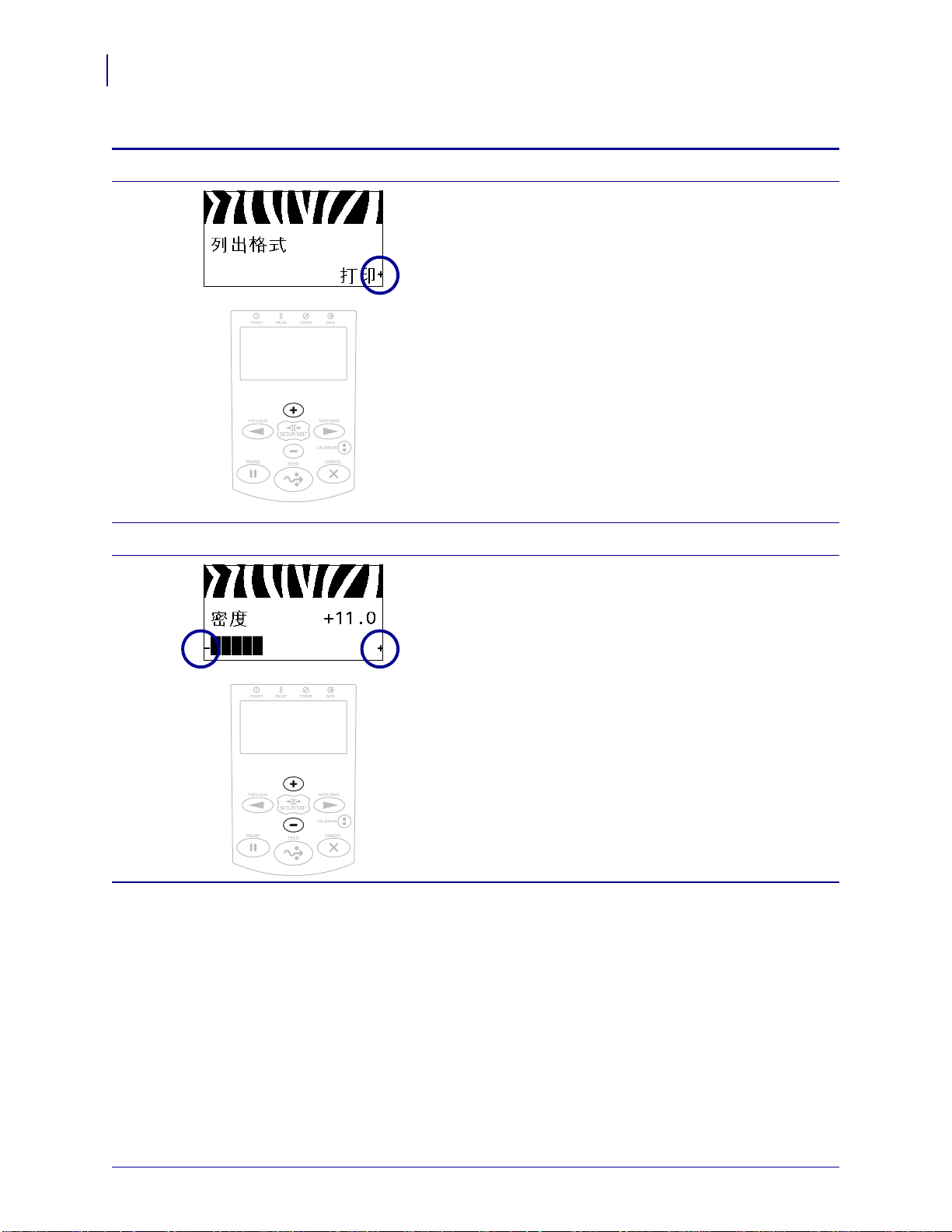

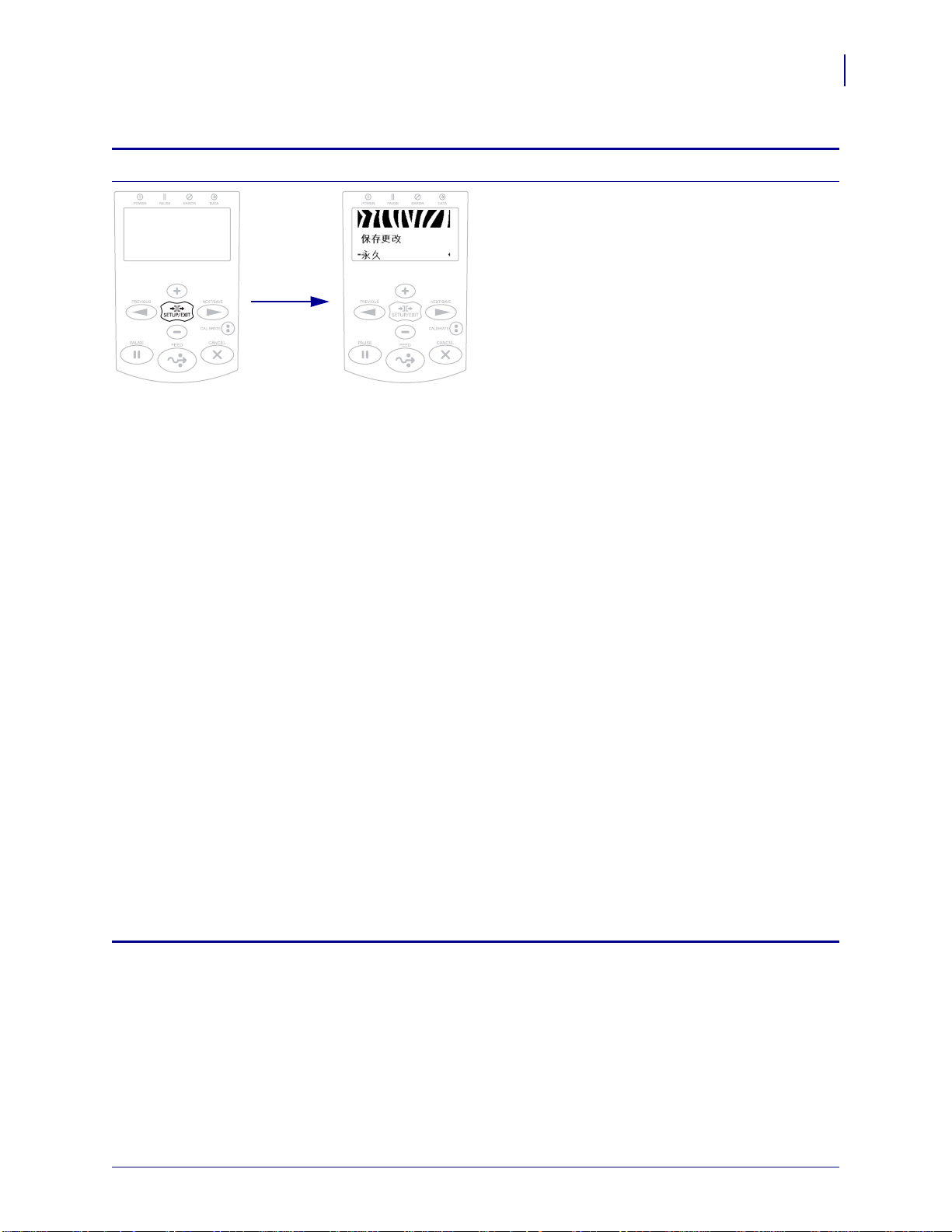

在显示屏的各屏幕之间浏览 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
更改有密码保护的参数 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
默认密码值 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
禁用密码保护功能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

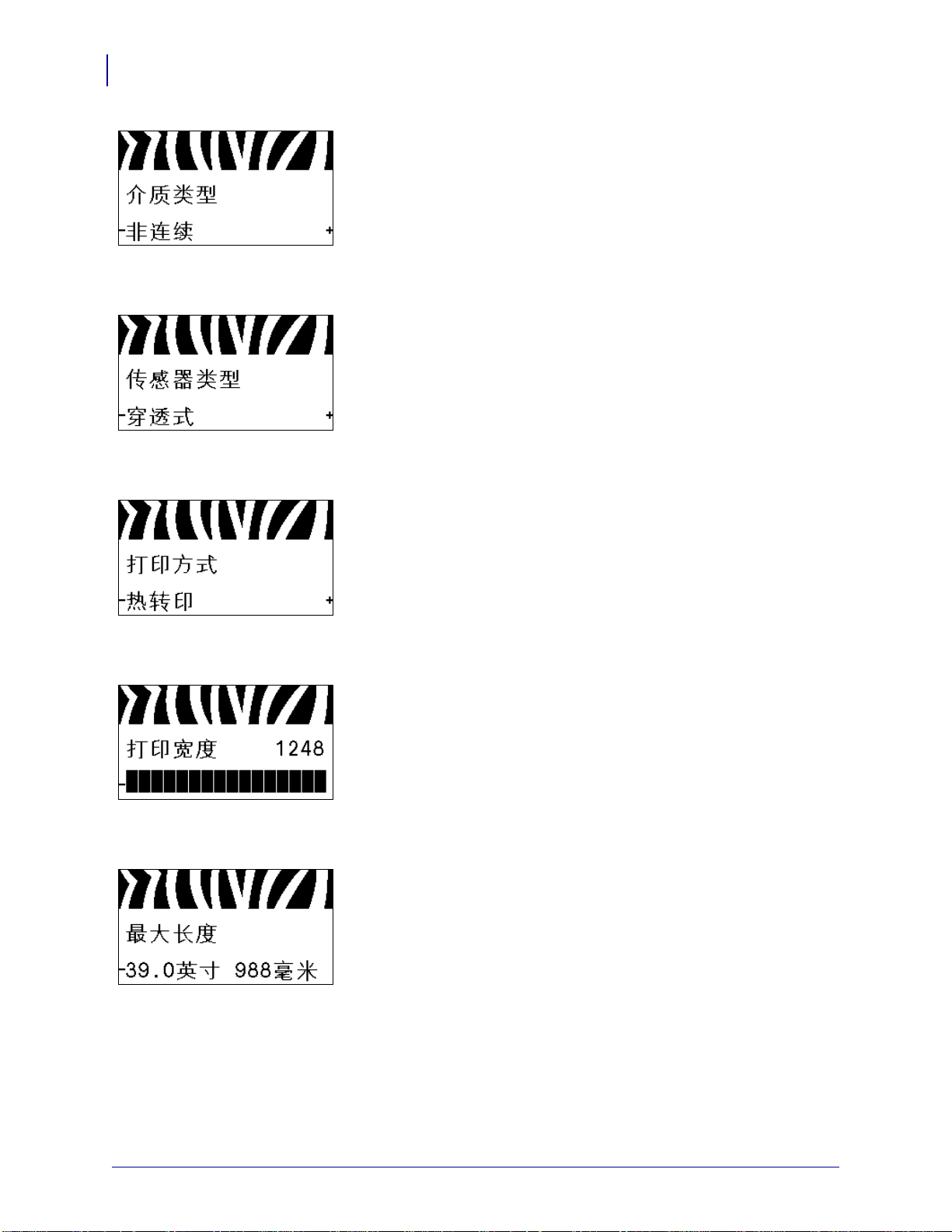

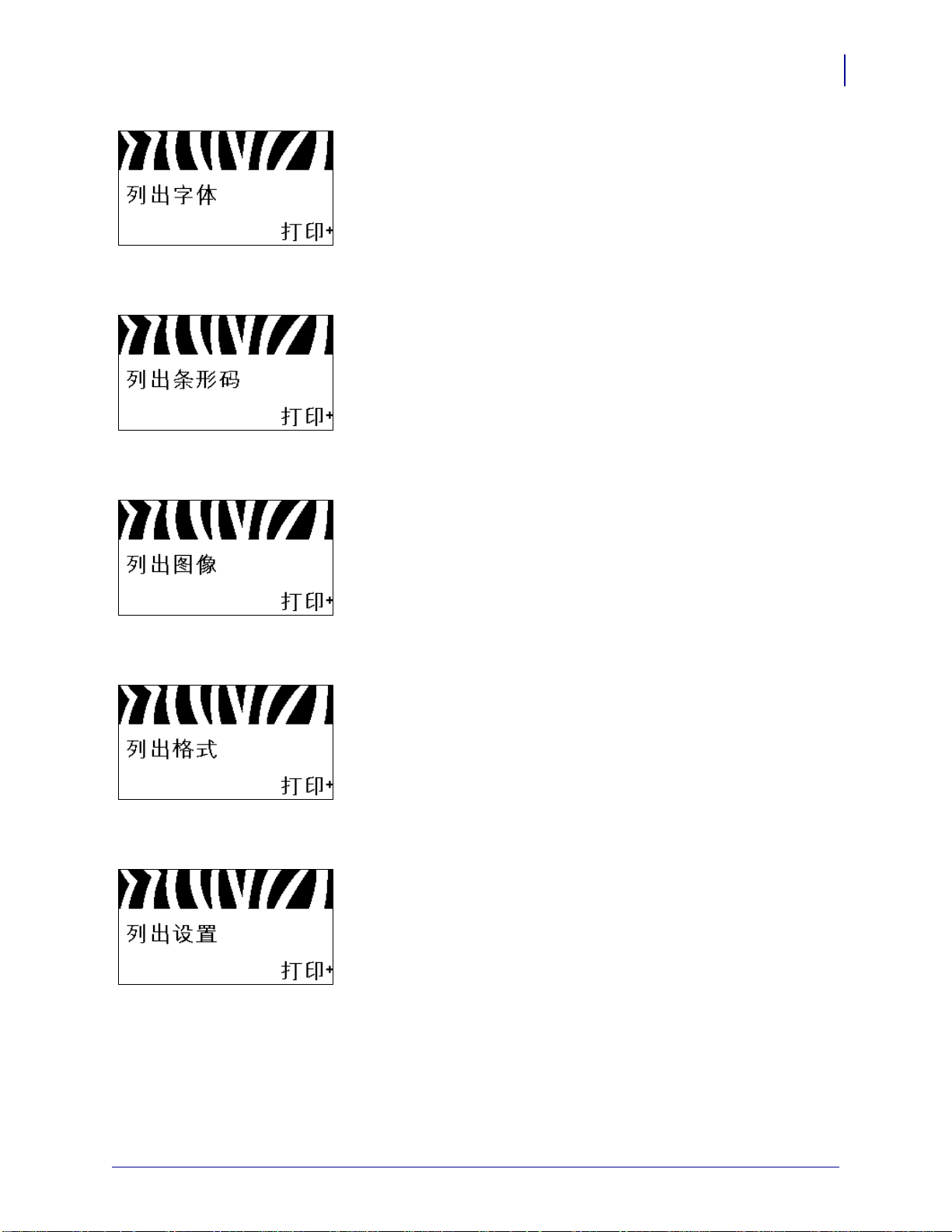

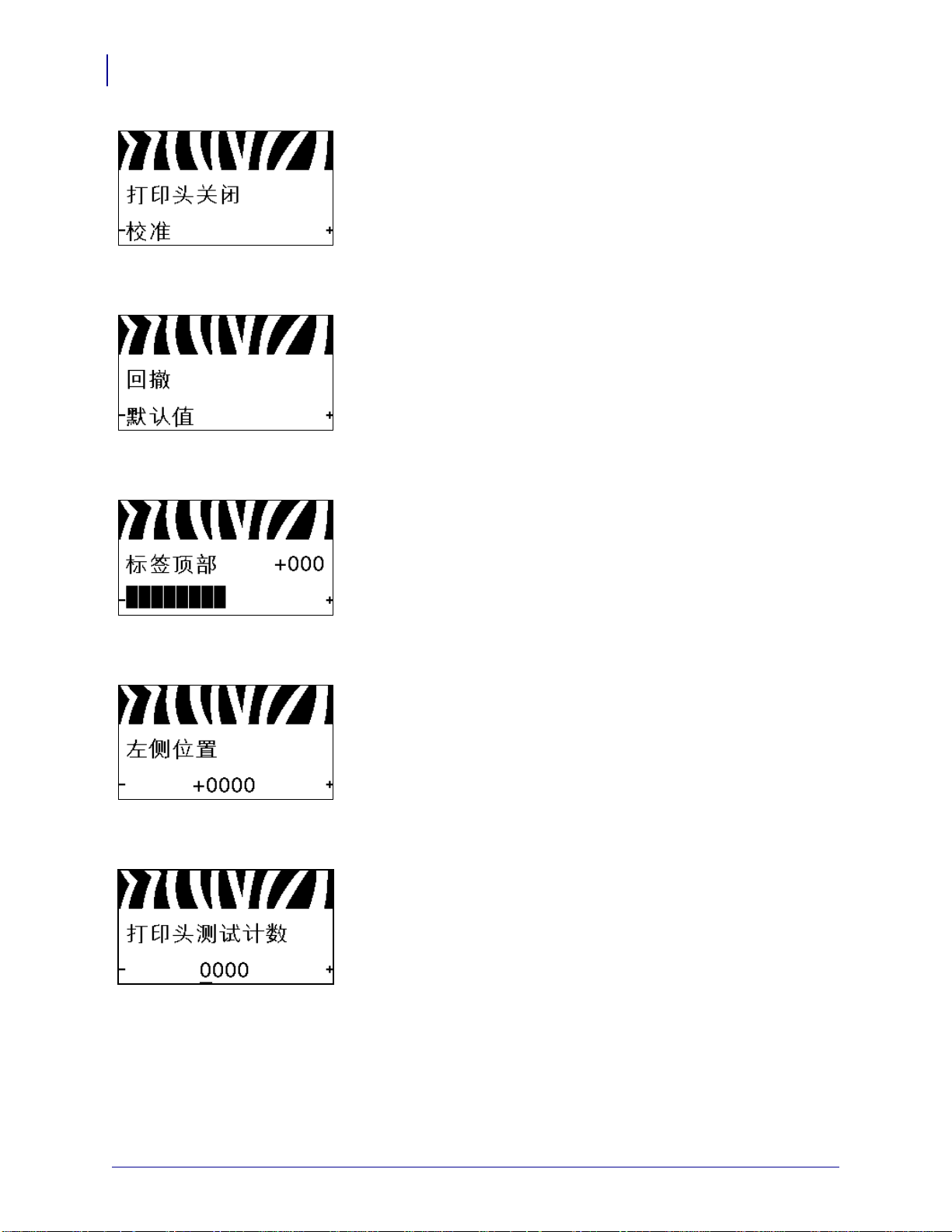

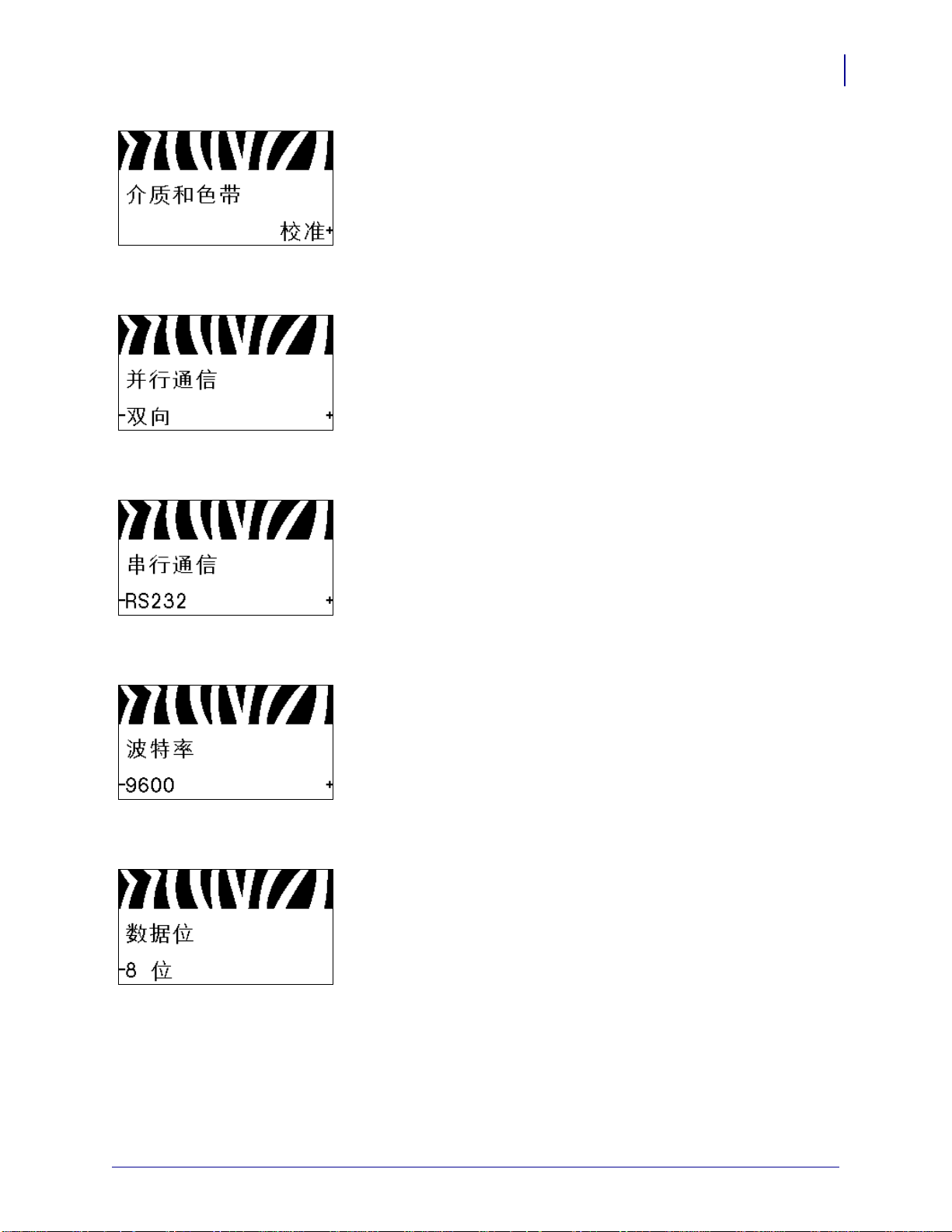

控制面板中的工作参数 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
2 • 打印机设置和操作 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37
处理打印机打印机 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38
拆开包装并检查打印机 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38
存放打印机 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38
装运打印机 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38
为打印机选择位置 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39
选择数据通讯接口 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40
数据线 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42
连接打印机电源 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43
电源线规格 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44
安装控制面板键盘盖板 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46
2013-5-1 P1056468-062
目录
6
介质类型 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47
色带简介 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49
何时使用色带 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49
色带的涂层面 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49
选择打印模式 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51
装入色带 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54
装入介质 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59
3 • 打印机的配置与调节 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 81
更改打印机设置 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 82
打印设置 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 83
维护和诊断工具 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 88
网络设置 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 95
语言设置 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 99
传感器设置 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 101
端口设置 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 102
手动校准色带和介质传感器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 105
取下旧色带 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .111
从回卷轴上取下介质或里衬 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .112
调节透射式介质传感器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .114
上部介质传感器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .114
底部介质传感器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .117
调节打印头压力和压紧件位置 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .118
压紧件位置调节 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .118
打印头压力调整 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 120
4 • 日常维护 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 123
更换打印机组件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 124
定购替换部件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 124
回收打印机组件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 124
润滑 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 124
清洁计划和步骤 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 125
清洁外壳 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 125
清洁介质仓 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 125
清洁打印头和压纸滚轴 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 126
清洁传感器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 128
清洁卡盘 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 130
清洁切纸器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 134
5 • 故障排除 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 135
打印问题 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 136
错误消息 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 139
校准故障 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 144
P1056468-062 2013-5-1
通信故障 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 145
色带故障 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 146
其他故障 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 147
打印机诊断 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 148
加电自检 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 148
取消自检 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 149
暂停自检 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 150
进纸自检 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 151
进纸 + 暂停自检 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 154
取消 + 暂停自检 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 154
通信诊断测试 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 155
传感器图表 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 156
6 • 规格 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 159
功能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 160
标准功能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 160
可选功能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 160
Zebra 编程语言 (ZPL) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 161
条形码 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 161
一般规格 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 162
外观规格 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 162
电气规格 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 162
适用于工作和存放的环境条件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 162
打印规格 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 163
介质规格 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 164
色带规格 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 166
??
7
词汇表 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 167
索引 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 171
2013-5-1 P1056468-062
目录
笔记 • _____________________________________________________________________
__________________________________________________________________________
__________________________________________________________________________
__________________________________________________________________________
__________________________________________________________________________
__________________________________________________________________________
__________________________________________________________________________
__________________________________________________________________________
__________________________________________________________________________
__________________________________________________________________________
8
P1056468-062 2013-5-1
关于本文档
本章中提供了联系信息、文档结构和组织形式以及其他参考文档的信息。
目录
本文档的目标读者 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
本文档的组织形式 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
文档规范. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
2013-5-1 P1056468-062
关于本文档
10
本文档的目标读者
本文档的目标读者
本用户指南供需要为打印机执行日常维护、升级或故障排除的人士阅读。
本文档的组织形式
用户指南的组织结构如下：
章节 说明
第 13 页的
第 37 页的
第 81 页的
第 123 页的
第 135 页的
第 159 页的
第 167 页的
介绍
打印机设置和操作
打印机的配置与调节
日常维护
故障排除
规格
词汇表
本章提供了对打印机及其组件的简要说明。
本章中的内容用于帮助技师完成打印机的初始
设置和操作。
本章用于帮助用户完成打印机的配置与调节。
本章提供了打印机的清洁和维护步骤。
本章提供了排除错误所需的信息，并且包括了
分类的诊断测试。
本章提供了本打印机的相关功能和规格信息。
词汇表提供了常见术语的列表。
P1056468-062 2013-5-1
文档规范
表 1 显示了本文档中用于表示特定信息的方式。
交替颜色
如果要使用在线方式查看本指南，可以单击对照参考和超链接的蓝色文字，直接跳
转到本指南的其他章节，或互联网上的网站。
液晶屏显示示例
打印机液晶显示屏 (LCD) 上的文字显示为 Arial 字体。
命令行示例、文件名和目录
命令行实例、文件名和目录都采用 Courier New 字体显示。例如：
输入
打开 /root 目录中的
图标和提示词
表 1 • 文档规范
ZTools 可以在 /bin 目录下获得安装后脚本。
Zebra<version number>.tar 文件。
关于本文档
文档规范
11
（无图标）

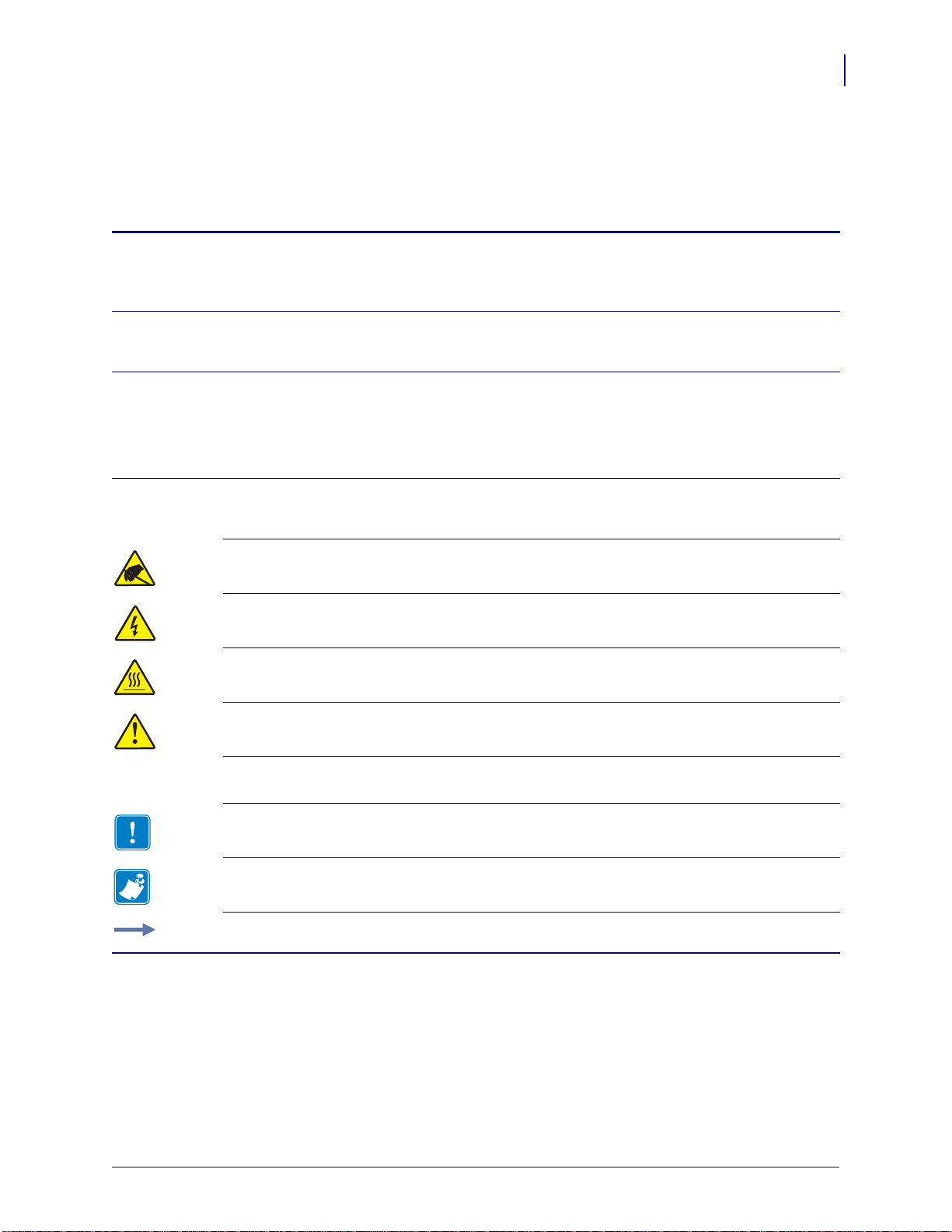

下列图标和提示词用于提醒您注意特定文字内容。
小心 • 警告用户具有静电放电潜在危险。
小心 • 警告用户存在潜在电击危险。
小心 • 警告用户存在可能发生高温烫伤的危险。
小心 • 提示用户未执行或未避免执行某项操作可能会导致人身伤害。
小心 • 用于提示用户未执行或未避免执行某项操作可能会导致硬件损坏。
重要提示 • 为用户提供完成一项工作所需的信息。
注意 • 表示用于强调或辅助说明正文重点的一般性或确定性信息。
示例 • 提供示例 （通常为场景）以辅助说明文字内容。
2013-5-1 P1056468-062
关于本文档
笔记 • _____________________________________________________________________
__________________________________________________________________________
__________________________________________________________________________
__________________________________________________________________________
__________________________________________________________________________
__________________________________________________________________________
__________________________________________________________________________
__________________________________________________________________________
__________________________________________________________________________
__________________________________________________________________________
12
文档规范
P1056468-062 2013-5-1
本章提供了对打印机及其组件的简要说明。
1
介绍
目录
打印机部件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
控制面板. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
控制面板显示屏 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
介质类型. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47
色带简介. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49
何时使用色带 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49
色带的涂层面 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49
2013-5-1 P1056468-062
简介
5 6
1
43
2
7
8
14
打印机部件
打印机部件
图 1 显示了打印机介质舱内的组件。根据打印机型号和已安装选件的不同，打印机的
外观会略有差别。应在继续执行打印机安装步骤之前，熟悉打印机组件。
图 1 • 打印机部件
1
压纸滚轴
2
控制面板
3
打印头总成
4
打印头开启杆
5
色带拾取轴
6
色带供应轴
7
介质供应导板
8
介质供应架
P1056468-062 2013-5-1
控制面板
1 2 3 4
5
7
12 13 14
11
6
8
10
9
打印机的所有控制按钮和指示灯都位于控制面板上 ( 图 2)。
图 2 • 控制面板
简介
控制面板
15
1
2
3
POWER （电源）指示灯 打印机电源打开时点亮。
PAUSE （暂停）指示灯 打印机暂停时点亮。
ERROR （错误）指示灯 熄灭 操作正常 － 没有打印机错误。
亮 打印机出错。查看液晶显示屏了解详细信息。
4
DATA （数据）指示灯 熄灭 工作正常。未在接收或处理数据。
亮 打印机正在处理数据或正在打印。未在接收数据。
闪烁 打印机正在从主机接收数据，或正在将状态信息发
送到主机。
5
显示屏显示打印机的工作状态，并允许用户浏览菜单系统。
6
加号 （+）按钮可更改参数值。通常用于增大值，在选项之间滚动，或在输入打印机密码时
更改输入值。
7
PREVIOUS （上一个）按钮可转到菜单中的上一个参数。
8
减号 （-）按钮可更改参数值。通常用于减小值，在选项之间滚动，或在输入打印机密码时
更改光标位置。
9
SETUP/EXIT （设置 / 退出）按钮用于进入或退出配置模式。
10
NEXT/SAVE ( 下一个 / 保存 ) 按钮
• 在 “ 设置模式 ” 下， NEXT/SAVE ( 下一个 / 保存）按钮用于浏览菜单上的下一个参数。
• 退出“设置模式”时，NEXT/SAVE (下一个/保存)按钮可启动多种选择。（请参阅第 19 页的
退出设置模式
。）
2013-5-1 P1056468-062
16
简介
控制面板
11
12
13
14
CALIBRATE （校准）按钮
• 当打印机处于暂停状态或非连续模式时， CALIBRATE （校准）按钮则执行 SHORT CAL
（简短校准），该校准模式可设置未调整传感器增益的介质和网纹阈值，确定标签长度，
并将介质送入下一个网纹。
• 如果打印机处于连续模式或没有暂停，则按键无效。
按下 PAUSE （暂停）按钮可启动或停止打印机的操作。
每次按下 FEED （进纸）按钮，打印机送入一张空白标签。
在暂停情况下，按 CANCEL （取消）按钮可以取消打印作业。
P1056468-062 2013-5-1
控制面板显示屏
1
2
控制面板带有一个显示屏，用户可在显示屏上查看打印机的状态或更改工作参数。在
本章中，用户将学习如何在菜单系统中浏览，以及如何更改菜单项的值。

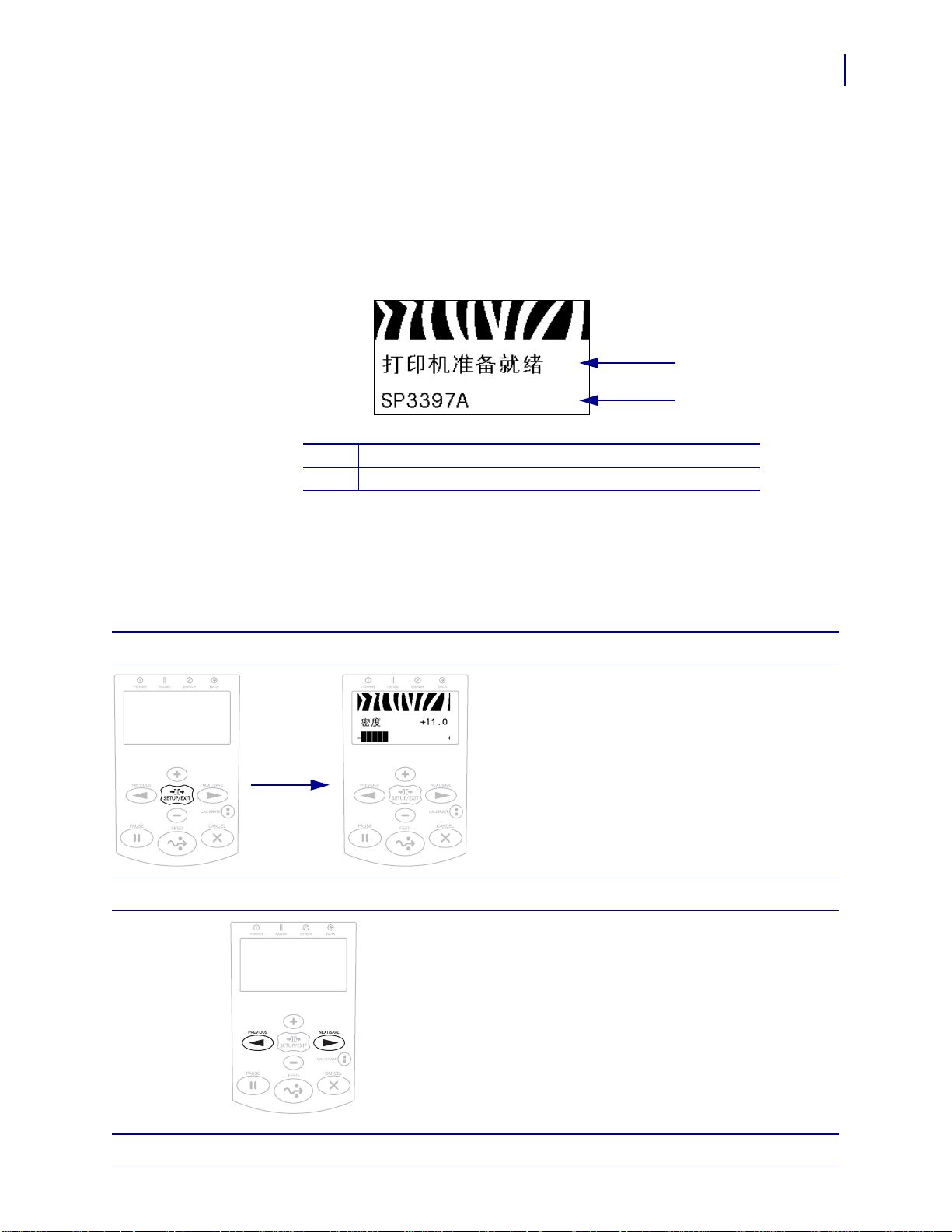

在打印机完成加电过程后，将移动到 “ 待机显示 ” （图 3）。
1
打印机的工作状态
2
通过第 94 页的
图 3 • 待机显示
待机显示
设置的信息
简介
控制面板显示屏
17
在显示屏的各屏幕之间浏览
表 2 显示了可在显示屏参数中浏览的选项。
进入设置模式
在参数间滚动
表 2 • 浏览
待机显示时 （图 3），按 SETUP （设置）按钮
进入设置模式。打印机显示第一个参数。
要滚动浏览参数，请按 PREVIOUS （上一个）
或 NEXT/SAVE （下一个 / 保存）按钮。
2013-5-1 P1056468-062
简介
18
控制面板显示屏
执行操作
表 2 • 浏览 （续）
+ 表示可以执行一项操作。
按加号 (+) 可执行某项指定操作。
更改参数值
- 和 + 表示这是可以更改的值。
按加号 (+) 或减号 (-) 可在接受值之间滚动。
P1056468-062 2013-5-1
退出设置模式
表 2 • 浏览 （续）
1. 待机显示时 （图 3），按 SETUP （设置）按
钮进入 “ 设置模式 ”。打印机显示第一个参
数。
2. 在 “ 设置模式 ” 中，按下 SETUP/EXIT（设置 /
退出）按钮退出工作参数。
液晶显示屏将显示 SAVE CHANGES （保存更
改）。
1. 要返回到参数页，请按 PREVIOUS （上一
个）按钮。
或
按加号 (+) 或减号 (-) 可在退出选项之间滚动：
• PERMANENT（永久） - 即使在打印机断电
后，这些值仍保存在打印机中。
• TEMPORARY （临时） - 保存更改直到关
掉电源。
• CANCEL（取消） - 用于取消进入 “ 设置模
式 ” 后做的所有更改，其中不包括
DARKNESS （深度）、 TEAR OFF （撕
纸）、 COMMUNICATION （通讯）和
LANGUAGE （语言）这些更改后立即生
效的设置。
• LOAD DEFAULTS （加载默认值） — 该选
项可将除网络设置以外的所有设置值恢复
为出厂时的默认值。在加载默认值时应小
心，若执行该操作，则将需要重新装入用
户手动更改的所有设置值。
• LOAD LAST SAVE （加载最近保存值） —
加载上次永久储存的设定值。
• DEFAULT NET （默认网络设置） — 该菜
单项可将所有打印服务器和网络设置值恢
复为出厂时的默认值。在加载默认值时应
小心，若执行该操作，则将需要重新装入
用户手动更改的所有设置值。
2. 按下 NEXT/SAVE （下一个 / 保存）按钮选择
显示选项并退出 “ 设置模式 ”。
配置和校准序列完成后，打印机将返回到
“ 待机显示 ”。
简介
控制面板显示屏
19
2013-5-1 P1056468-062
简介
20
控制面板显示屏
更改有密码保护的参数
包括通讯参数在内的某些特定参数都是由厂家的默认值密码保护的。
小心 • 只有在用户充分了解具有密码保护的参数功能后，请不要更改这些参数。如果未正确
设定参数，打印机将无法正常工作。
用户首次尝试更改密码保护参数时，打印机将显示
用户必须输入四位数字密码才能更改参数。用户正确输入密码后，如果没有按下
SETUP/EXIT （设置 / 退出）按钮退出 “ 设置模式 ” 或关闭 (
再次输入密码。
要为密码保护参数输入密码，应完成以下步骤：
1. 在密码提示符处，使用减号 (-) 更改选定的数字位。
2. 如果已经选择了要更改的数字位，可以使用加号 (+) 增大选定的数字值。为密码的
每一数字位重复上述两个步骤。
3. 在输入密码后，应按 SELECT （选择）。
显示用户选择要更改的参数。如果用户输入了正确的密码，可以更改值。
默认密码值
默认密码值为 1234。可使用 Zebra 编程语言 (ZPL) 的 ^KP 命令 （定义密码）或使用打
印机的网页 （需要使用 ZebraNet 有线或无线打印服务器）更改密码。
禁用密码保护功能
ENTER PASSWORD （输入密码）。
O) 打印机电源，则不必
可以使用 ^KP ZPL 命令将密码设置为 0000 禁用密码保护功能，从而不再提示用户输
入密码。要重新启用密码保护功能，可发送 ZPL 命令
的数字。
P1056468-062 2013-5-1
^KPx，其中 x 可以是 1 到 9999
控制面板中的工作参数
此菜单中的项目按照按下右箭头时的显示顺序排列。有关这些设置值的详细信息，请
参阅第 83 页的
打印设置
控制面板显示屏
。
调节打印深度
将深度设定为可提供最佳打印品质的最低数值。如果深度值
设置过高，则可能无法清晰打印标签图像，无法正确扫描条
形码，色带可能也会烧穿，或者打印头可能会过早磨损。
简介
21
有关详细信息，请参阅第 83 页的
选择打印速度
选择标签的打印速度 （以每秒的英寸整数为单位）。降低打
印速度通常能够获得更高的打印质量。
有关详细信息，请参阅第 83 页的
调节撕纸位置
根据需要，更改打印完成后介质在撕纸杆上的位置。
有关详细信息，请参阅第 84 页的
打印深度
打印速度
撕纸位置
。
。
。
选择打印模式
选择与打印机选配件兼容的打印模式。
有关详细信息，请参阅第 84 页的
2013-5-1 P1056468-062
打印模式
。
简介
22
控制面板显示屏
设置介质类型
选择要使用的介质类型。
有关详细信息，请参阅第 85 页的
介质类型
。
选择介质传感器
选择适用于用户正在使用介质的介质传感器。
有关详细信息，请参阅第 101 页的
传感器类型
。
选择打印方法
指定色带是否正在使用。热转印介质需要色带才能打印，而
热敏介质则不需要色带。
要确定是否需要使用色带，请参阅第 49 页的
有关详细信息，请参阅第 85 页的
打印方法
何时使用色带
。
。
调节打印宽度
指定要使用的标签宽度。
有关详细信息，请参阅第 85 页的
打印宽度
。
设置最大标签长度
应将标签的最大长度设置为比标签的实际长度加上标签间隔
缝至少长 25.4 毫米 （1.0 英寸）。如果将该值设置为小于标签
长度，打印机则假定装入了连续介质，无法校准。
有关详细信息，请参阅第 86 页的
标签最大长度
。
P1056468-062 2013-5-1
简介
控制面板显示屏
设置耗材数量低警告
此功能开启时，当介质或色带接近卷轴末端时打印机会发出
警告。
23
有关详细信息，请参阅第 88 页的
耗材数量低警告
。
设置提前维护警告
此功能开启时，打印机将在打印头需要清洁时发出警告。
有关详细信息，请参阅第 88 页的
提前维护警告
。
设置打印头清洁间隔 *
提前维护警告功能开启时，将此值设定为正在使用的介质或
色带卷的长度。
有关详细信息，请参阅第 88 页的
*
只有启用了“提前维护警告”，才显示该参数。
打印头清洁间隔
。
为提前警告复位打印头清洁计数器 *
• 若收到 WARNING CLEAN PRINTHEAD （清洁打印头警
告）信息，请清洗打印头，然后按加号 (+) 选择 YES
（是）以重置打印头清洁计数器的提前维护警告。
• 如果未清洁打印头，按减号 (-) 选择 NO （否）。
*
只有启用了“提前维护警告”，才显示该参数。
设置打印头使用寿命 *
提前维护警告功能开启时，将该值设置为打印头预计打印的
介质长度值。
有关详细信息，请参阅第 88 页的
*
只有启用了“提前维护警告”，才显示该参数。
打印头使用寿命
。
2013-5-1 P1056468-062
简介
24
控制面板显示屏

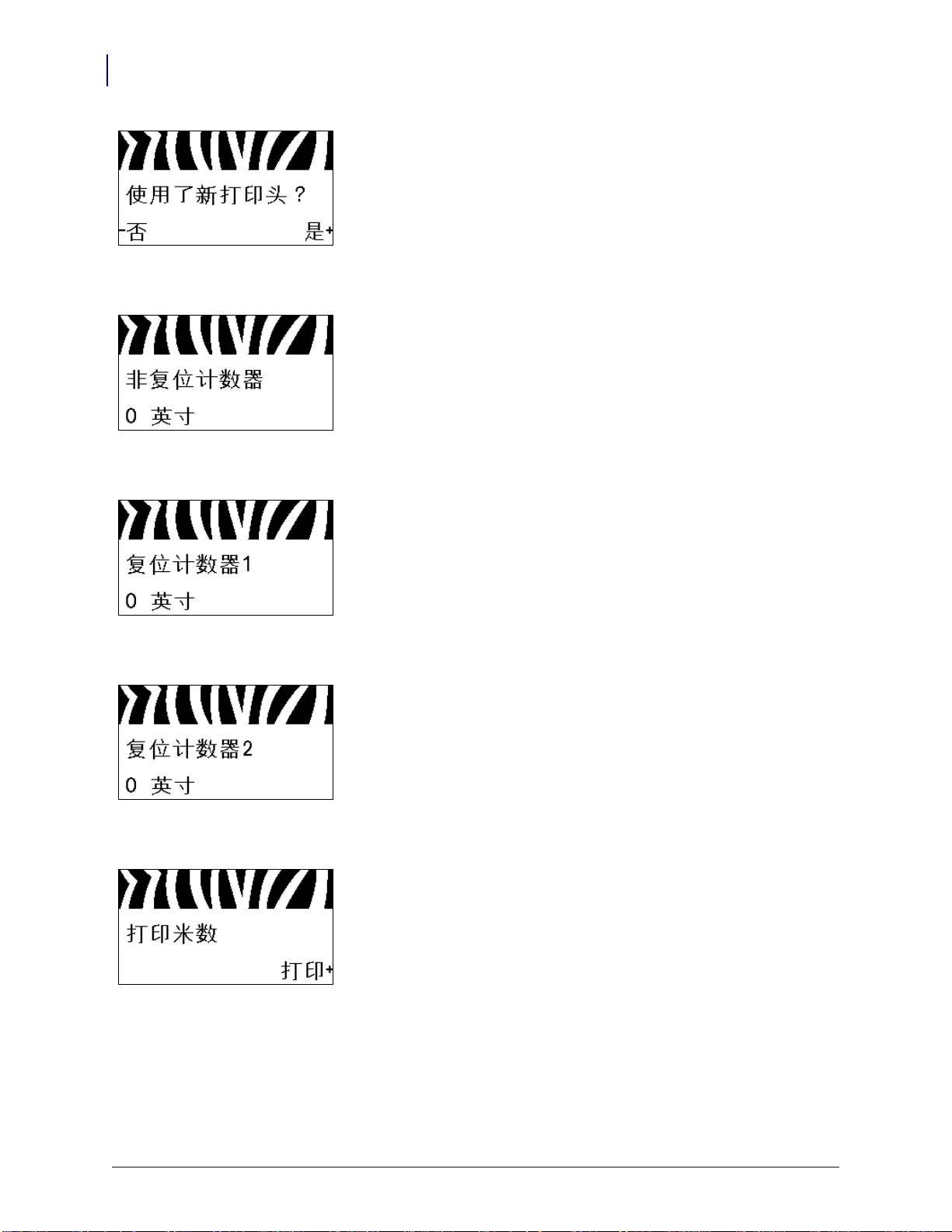

为提前警告复位新打印头清洁计数器 *
• 若收到 WARNING REPLACE HEAD （更换打印头警告）信
息，请更换打印头，然后按加号 (+) 选择 YES （是）以复
位提前维护警告打印头更换计数器。
• 如果没有更换打印头，按减号 (-) 选择 NO （否）。
*
只有启用了“提前维护警告”，才显示该参数。
查看不可复位计数器
该参数显示打印机已打印的介质总长度。
有关详细信息，请参阅第 89 页的
不可复位计数器
。
查看用户控制的计数器 1
该参数显示自上次复位该计数器后，打印机已经打印的介质
总长度。
有关详细信息，请参阅第 89 页的
用户控制计数器
。
查看用户控制的计数器 2
该参数显示自上次复位该计数器后，打印机已经打印的介质
总长度。
有关详细信息，请参阅第 89 页的
用户控制计数器
。
打印计数器读数
可打印一个列出以下长度读数的标签：
• 不可复位计数器
• 两个用户控制计数器
• 提前维护警告计数器，显示打印头上次清洁时间以及打印
头寿命 （若提前维护警告功能已禁用，则相关计数器不打
印。）
有关详细信息，请参阅第 89 页的
P1056468-062 2013-5-1
打印计数器读数
。
简介
控制面板显示屏
打印字体列表
该选项可打印一张列出可用字体的标签，其中包括标准打印
机字体和任何可选字体。字体可存储在 RAM 中，也可以存储
在闪存中。
25
有关详细信息，请参阅第 90 页的
打印信息
。
打印条形码列表
该选项可打印一张列出打印机中可用条形码的标签。条形码
可存储在 RAM 中，也可以存储在闪存中。
有关详细信息，请参阅第 90 页的
打印信息
。
打印图像列表
该选项可打印一张列出可用图像的标签，这些图像可存储在
打印机的 RAM、闪存或可选存储卡中。
有关详细信息，请参阅第 90 页的
打印信息
。
打印格式列表
该选项可打印一张列出可用格式的标签，这些图像可存储在
打印机的 RAM、闪存或可选存储卡中。
有关详细信息，请参阅第 90 页的
打印信息
。
打印配置标签
该选项可打印列出当前打印机配置的配置标签 （请参阅
第 149 页的图 13 。）
有关详细信息，请参阅第 90 页的
打印信息
。
2013-5-1 P1056468-062
简介
26
控制面板显示屏
打印网络配置标签
该选项可打印出配置标签（请参阅第 149 页的图 14 ），此标
签列出了已安装打印服务器的设置。
有关详细信息，请参阅第 90 页的
打印信息
。
打印所有标签
该选项可打印列有可用字体、条形码、图形、格式和当前打
印机和网络配置的标签。
有关详细信息，请参阅第 90 页的
打印信息
。
初始化闪存
该选项可删除先前存储在闪存中的所有信息。
1. 如果提示用户输入密码，应输入打印机密码。有关说明，
请参阅第 20 页的
更改有密码保护的参数
。
显示屏显示 INITIALIZE FLASH? （是否要初始化闪存？）
2. 按加号 (+) 可选择 YES （是）。
显示屏将显示 ARE YOU SURE? （您是否确定？）
3. 是否要继续？
• 按减号 (-) 可选择 NO （否）取消请求，并返回到
INITIALIZE FLASH （初始化闪存）提示符。
• 按加号 (+) 可选择 YES （是）并开始初始化。
初始化完成后，控制面板显示
INITIALIZING COMPLETED
（初始化已完成）。
注意 • 初始化闪存可能需要花费几分钟时间。
有关详细信息，请参阅第 90 页的
初始化闪存
。
打印传感器图表
可以使用此菜单项打印传感器图表。
有关详细信息，请参阅第 90 页的
打印传感器图表
。
P1056468-062 2013-5-1
控制面板显示屏
校准介质和色带传感器
可使用此菜单项调节介质和色带传感器的敏感度。
简介
27
有关详细信息，请参阅第 93 页的
关如何执行校准步骤的说明，请参阅第 105 页的
带和介质传感器
设置并行通信
选择与计算机主机使用的设置匹配的通信端口。
有关详细信息，请参阅第 102 页的
设置串行通信
选择与计算机主机使用的设置匹配的通信端口。
有关详细信息，请参阅第 102 页的
。
介质和色带传感器校准
并行通信
串行通信
。
。
。有
手动校准色
设置波特率
选择能够与主机使用的设置值匹配的波特率值。
有关详细信息，请参阅第 102 页的
设置数据位值
选择能够与主机使用的设置值匹配的数据位值。
有关详细信息，请参阅第 103 页的
波特率
数据位
。
。
2013-5-1 P1056468-062
简介
28
控制面板显示屏

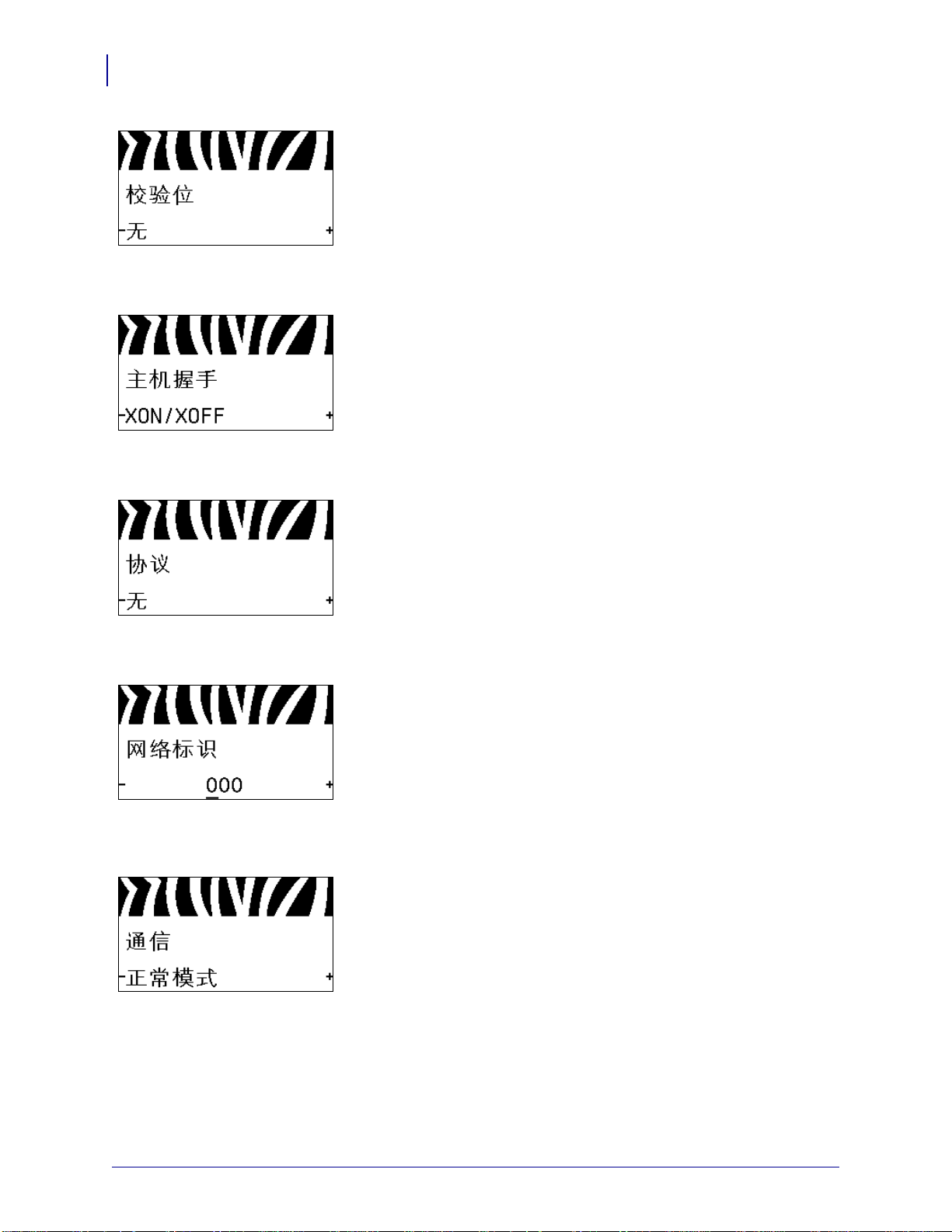

设置奇偶性值
选择能够与主机使用的设置值匹配的奇偶性值。
有关详细信息，请参阅第 103 页的
奇偶性
。
设置主机握手协议值
选择能够供计算机主机使用的设置匹配的握手协议。
有关详细信息，请参阅第 103 页的
主机握手
。
设置 Zebra 协议值
协议是一种错误类型检查系统。根据选项的不同，可将指示
符从打印机发送到主机计算机，提示已经接收到数据。应选
用主机计算机请求的协议。
协议
有关详细信息，请参阅第 104 页的
。
设置网络标识
如果打印机在 RS422/485 多点网络环境 （需要安装一个
RS422/485 适配器）下工作，应为打印机分配一个唯一编号。
这样可以让主机计算机能够与特定打印机联络。而不会影响
TCP/IP 或 IPX 网络。为该打印机设置一个唯一的网络标识编
号。
有关详细信息，请参阅第 104 页的
网络标识
。
启用通信诊断模式
使用此诊断工具可以让打印机为打印机接收到的所有数据输
出十六进制值。
有关详细信息，请参阅第 93 页的
通信诊断模式
。
P1056468-062 2013-5-1
控制面板显示屏
设置控制字符值
将控制前缀字符设置为与标签格式中使用的值匹配。
简介
29
有关详细信息，请参阅第 99 页的
控制字符
。
设置格式命令的前缀值
将格式命令前缀字符设置为与标签格式中的值匹配。
有关详细信息，请参阅第 100 页的
命令字符
。
设置分隔字符值
将分隔字符设置为与标签格式中使用的值匹配。
有关详细信息，请参阅第 100 页的
分隔符
。
设置 ZPL 模式
选择与标签格式中使用的值匹配的 ZPL 模式。
模式
有关详细信息，请参阅第 100 页的 ZPL
。
设置上电操作
为打印机设置加电时执行的操作。
有关详细信息，请参阅第 91 页的
上电操作
。
2013-5-1 P1056468-062
简介
30
控制面板显示屏
设置打印头关闭操作
为打印机设置关闭打印头时执行的操作。
有关详细信息，请参阅第 91 页的
打印头关闭操作
。
设置回撤序列
该参数用于设置一些打印模式下取出标签后，标签何时回
撤。该设置在 “ 回卷 ” 模式下无效。在作为标签格式的一部
分接收时，该设置由 ~JS 替代。
有关详细信息，请参阅第 86 页的
回撤序列
。
调节标签顶部位置
该参数可以调节标签的纵向打印位置。正数可以将标签的顶
部打印位置下移 （远离打印头）指定的点数。负数可以将标
签上移 （朝打印头方向）
有关详细信息，请参阅第 87 页的
标签顶部位置
。
调节标签左侧位置
根据需要，调节标签的水平打印位置。正数可以将图像的左
侧边缘向标签的中央移动选取的点数，负数可以将图像的左
侧边缘向标签的左侧移动。
有关详细信息，请参阅第 87 页的
标签左侧位置
。
设置打印头测试计数 *
打印机会定期对打印头功能进行检测。该参数用于确定在两
次内部测试之间打印的标签数量。
有关详细信息，请参阅第 87 页的
打印头测试计数
。
