Guia de referência rápida da 105SLPlus™
5 6
1
43
2
7
8
Utilize este guia para operar a imp ressora diariamente. Para obter informações mais
detalhadas, consulte o Guia do Usuário.
Componentes da impressora
A Figura 1 mostra os componentes dentro do compartimento de papel da impressora.
Dependendo do modelo e das opções instaladas, sua impressora pode parecer ligeiramente
diferente. Familiarize-se com os componentes antes de contin ua r o proc esso de configuração
da impressora.
Figura 1 • Componentes da impressora
© 2012 ZIH Corp. Todos os nomes e números de produtos são marcas
comerciais da Zebra, e Zebra e o logotipo da Zebra são marcas comerciais
registradas da ZIH Corp. Todos os direitos reservados.
Rolo de impressão
1
Painel de controle
2
Conjunto do cabeçote de impressão
3
Alavanca de abertura do cabeçote de impressão
4
Bobina de recolhimento de fita
5
Bobina de suprimento de fita
6
Guia de suprimento de papel
7
Suporte de suprimento de papel
8
P1056467-091
10/19/12
Page 2
Painel de controle
1 2 3 4
5
7
12 13 14
11
6
8
10
9
2
Painel de controle
O painel de controle (Figura 2) indica o status operacional da impressora e controla a operação
básica da impressora.

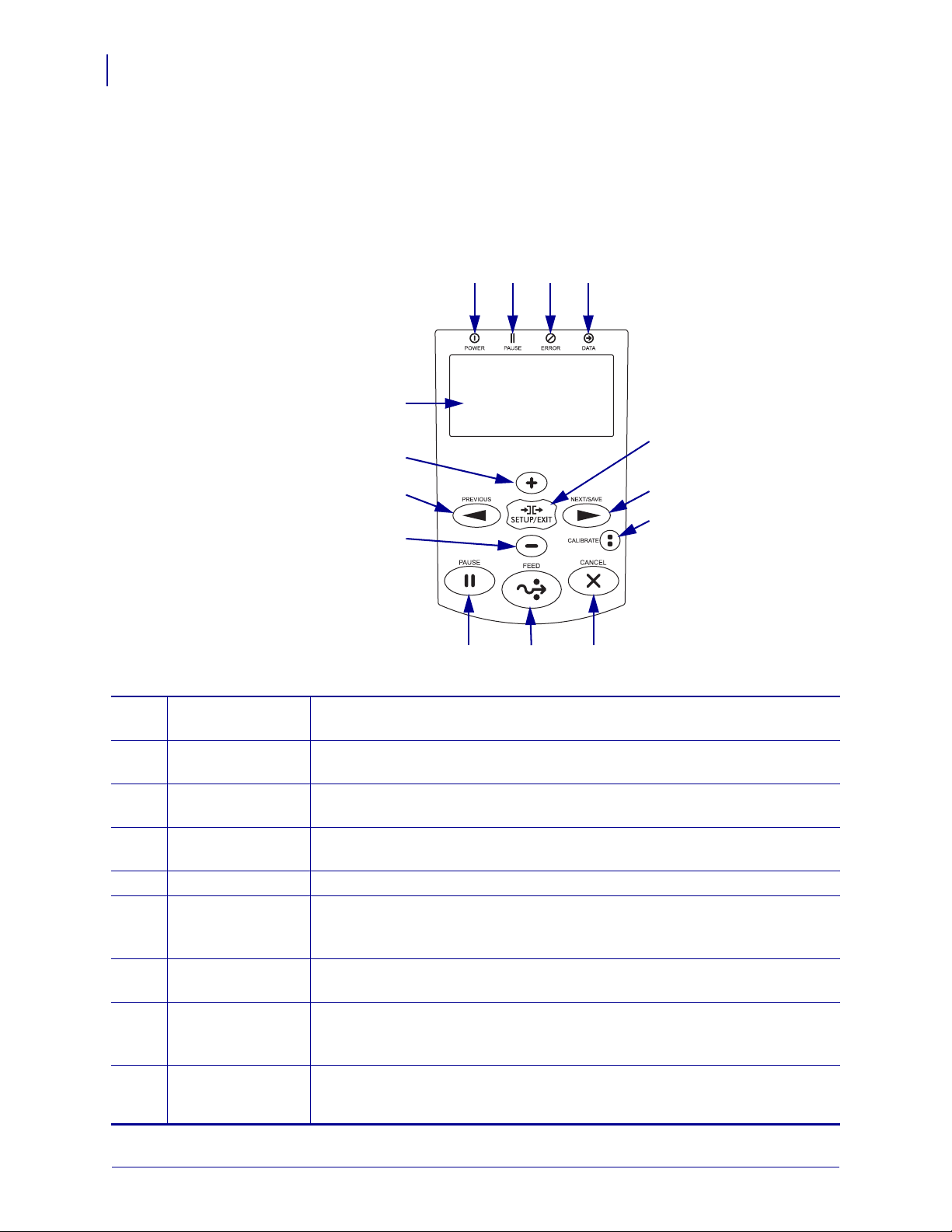

Figura 2 • Painel de controle
Luz POWER
1
Acesa quando a impressora está ligada.
(ALIMENTAÇÃO)
2
Luz PAUSE
Acesa quando a impressora está em pausa.
(PAUSA)
3
Luz ERROR
Pisca quando a impressora precisa de atenção.
(ERRO)
Luz DATA
4
Pisca rapidamente quando a impressora está recebendo dados.
(DADOS)
Visor Mostra o status operacional da impressora.
5
MAIS (+) Altera os valores de parâmetros. Usado normalmente para aumentar um valor,
6
responder "sim", percorrer as opções ou alterar valores ao inserir a senha
da impressora.
PREVIOUS
7
(ANTERIOR)
MENOS (-) Altera os valores de parâmetros. Usado normalmente para diminuir um valor,
8
Quando estiver no modo Configuração, retorna o visor ao parâmetro anterior.
Mantenha pressionado para percorrer rapidamente as opções.
responder "não", percorrer as opções ou alterar a posição do cursor ao inserir
a senha da impressora.
SETUP/EXIT
9
(CONFIGURAR/
SAIR)
Entra e sai do modo Configuração.
P1056467-091 Guia de referência rápida 105SLPlus™ 10/19/12
Page 3
Painel de controle
3
NEXT/SAVE
10
(PRÓXIMO/
SALVAR)
CALIBRAR
11
PAUSE (PAUSA)
12
ALIMENTAR
13
CANCELAR
14
• Quando no modo Configuração, leva o visor ao próximo parâmetro.
Mantenha pressionado para percorrer rapidamente as opções.
• Ao sair do modo Configuração, salva todas as alterações feitas na
configuração e na sequência de calibragem.
Calibra a impressora para:
• Comprimento de papel
• Tipo de papel (contínuo ou não contínuo)
• Método de impressão (térmico direto ou transferência térmica)
• Valores dos sensores
Inicia ou interrompe a operação da impressora quando pressionado.
Força a impressora a avançar uma etiqueta em branco sempre que o botão
é pressionado.
Cancela os trabalhos de impressão quando a impressora está em pausa.
10/19/12 Guia de referência rápida 105SLPlus™ P1056467-091
Page 4
Preparação da impressora para uso
4
Preparação da impressora para uso
Depois de se familiarizar com os componentes, prepare a impressora para uso.
Atenção • Ao carregar papel ou fita, remova todas as joias que possam entrar em contato
com o cabeçote de impressão ou outras peças da impressora.
Atenção • Antes de tocar no conjunto do cabeçote de impressão, descarregue a energia
estática acumulada tocando na carcaça de metal da impressora ou utilizando uma pulseira
e um tapete antiestático.
Para configurar a impressora, proceda do seguinte modo:
1. Selecione um local para a impressora que:
• seja uma superfície plana e sólida de tamanho e resistência suficientes para suportar
o peso da impressora;
• deixe espaço suficiente para ventilação e acesso aos componentes e conectores
da impressora;
• esteja perto de uma tomada adequada que possa ser acessada facilmente.
2. Desembale e inspecione a impressora. Se necessário, relate quaisquer danos durante
o transporte. Para obter mais informações, consulte o Guia do Usuário.
3. Coloque a impressora no local pré-selecionado.

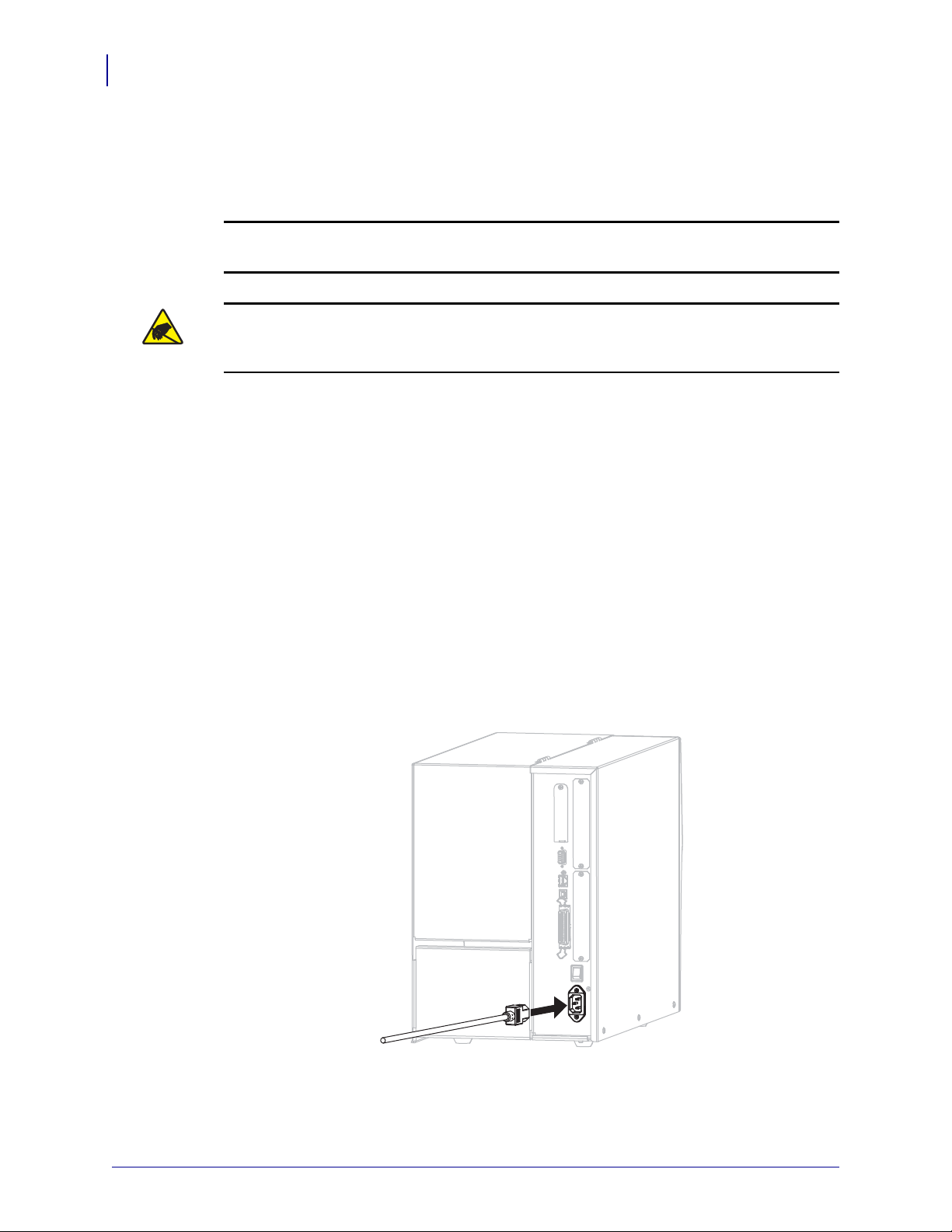

4. Conecte a extremidade fêmea do cabo de alimentação CA ao conector de alimentação CA
na parte traseira da impressora.
P1056467-091 Guia de referência rápida 105SLPlus™ 10/19/12
Page 5
Preparação da impressora para uso
115 V AC
230 V AC
5. Conecte a extremidade macho do cabo de alimentação CA a uma tomada elétrica
adequada.
6. Conecte a impressora ao computador usando uma ou mais das conexões disponíveis.
As conexões padrão são mostradas aqui. Uma opção de servidor de impressão sem fio
ZebraNet pode também estar presente em su a impressora.
5
Porta serial
Servidor de impressão Ethernet com
fio interno
Porta USB
Porta paralela
10/19/12 Guia de referência rápida 105SLPlus™ P1056467-091
Page 6
Preparação da impressora para uso
6

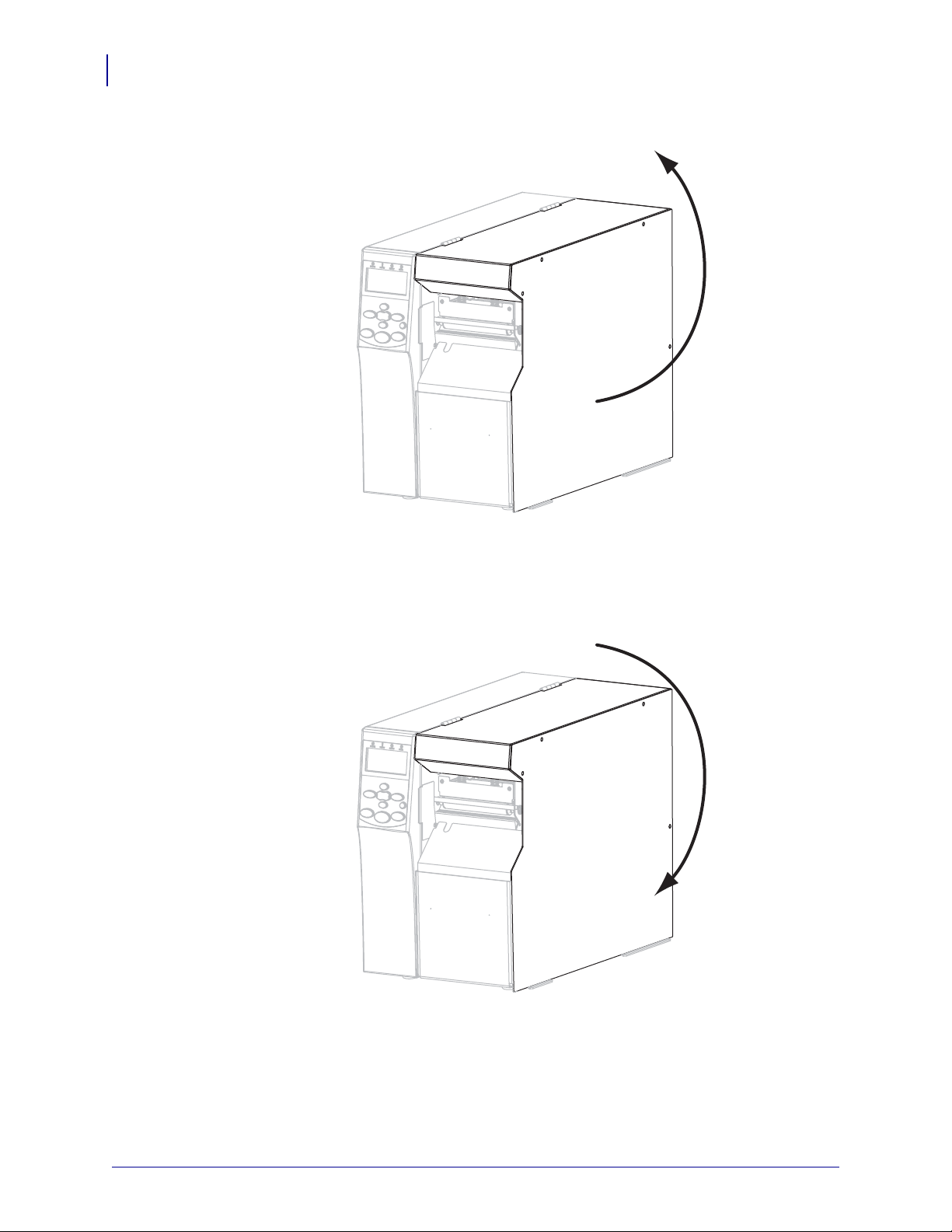

7. Levante a porta do papel.
8. Carregue o papel na impressora (consulte Carregar o papel na página 9).
9. Quando usar papel de transferência térmica, carregue a fita na impressora (consulte
Carregamento de fita na página 15). O papel térmico direto não usa fita.
10. Feche a porta do papel.
P1056467-091 Guia de referência rápida 105SLPlus™ 10/19/12
Page 7
11. Ligue (I) a impressora.
1
Preparação da impressora para uso
7
A impressora é inicializada e executa um autoteste.
PRINTER READY (IMPRESSORA
PRONTA) é exibido quando a impressora estiver pronta para imprimir.
12. Para verificar se o papel e a fita estão carregados corretamente, imp rima uma etiqueta com
a configuração da impressora.
a. No painel de controle, pressione
b. Pressione
PREVIOUS (ANTERIOR) ou NEXT/SAVE (PRÓXIMO/SALVAR)
SETUP/EXIT (CONFIGURAR/SAIR).
até chegar em:
10/19/12 Guia de referência rápida 105SLPlus™ P1056467-091
Page 8
Preparação da impressora para uso
8
c. Pressione MAIS (+) para selecionar IMPRIMIR.
Se o papel e a fita estiverem carregados corretamente, uma etiqueta com a
configuração da impressora será impressa. Um exemplo da etiqueta é exibido aqui.
d. Para sair do modo de configuração, pressione
e, em seguida, pressione
13. Para testar a conexão entre a impressora e o computador, use o pacote de design de
NEXT/SAVE (PRÓXIMO/SALVAR).
SETUP/EXIT (CONFIGURAÇÃO/SAIR)
etiquetas para criar uma amostra de etiqueta e envie-a para a impressora. A Zebra
recomenda o ZebraDesigner Pro. Faça o download deste software no endereço
http://www.zebra.com/software, operando-o no modo de demonstração para imprimir uma
amostra de etiqueta.
P1056467-091 Guia de referência rápida 105SLPlus™ 10/19/12
Page 9
Carregar o papel
Utilize as instruções nesta seção para carregar o papel em rolo no modo de destaque
(Figura 3). Para obter instruções sobre como carregar papel sanfonado ou carregar em
diferentes modos de impressão, consulte o Guia do Usuário.
Atenção • Ao carregar papel ou fita, remova todas as joias que possam entrar em contato
com o cabeçote de impressão ou outras peças da impressora.
Figura 3 • Caminho do papel no modo de destaque
Carregar o papel
9
Para carregar o papel em rolo no modo de destaque, siga estas etapas:
1. Remova e descarte todas as etiquetas ou cartões que estejam sujos ou presos por adesivo
ou fita.
Papel de etiqueta Etiquetas
10/19/12 Guia de referência rápida 105SLPlus™ P1056467-091
Page 10
Carregar o papel
1
10
2. Puxe a guia de suprimento de papel o máximo possível.
3. Coloque o rolo de papel no suporte de suprimento de papel. Empurre o rolo para trás
o máximo possível.
4. Deslize a guia de suprimento de papel até ela tocar a borda do rolo.
5.
Atenção • O cabeçote pode estar quente e causar queimaduras graves.
Deixe-o esfriar.
Abra o conjunto do cabeçote de impressão girando a alavanca de abertura do cabeçote
1) no sentido anti-horário.
(
P1056467-091 Guia de referência rápida 105SLPlus™ 10/19/12
Page 11
Carregar o papel
1
1
6. Solte o parafuso borboleta (não visível neste ângulo) localizado na parte inferior da guia
de papel externa (
7. Deslize a guia de papel externa (1) totalmente para fora.
1).
11
10/19/12 Guia de referência rápida 105SLPlus™ P1056467-091
Page 12
Carregar o papel
2
3
1
1
3
2
12
8. Se a impressora tiver um rolete oscilante de papel (1), passe o papel sob o rolete.
Para todas as impressoras, passe o papel sob o rolo da guia de papel (
sob o sensor de papel superior(
Importante • Verifique se o papel foi passado sob esses componentes. Caso o papel seja
3).
passado sobre eles, ele obstrui o sensor de fita e provoca um falso erro
2) e, em seguida,
SEM FITA.
9. Empurre o papel para frente até passar sob o conjunto do cabeçote de impressão (1), sob
a placa de encaixe (
2) e, em seguida, sobre o rolo de impressão (3).
P1056467-091 Guia de referência rápida 105SLPlus™ 10/19/12
Page 13
Carregar o papel
1
2
1
10. Alinhe o papel à guia de papel interna (1). Deslize a guia de papel externa para dentro (2)
até ela tocar na borda do papel.
11. Aperte o parafuso borboleta (não visível nest e ângulo ) localiz ado na parte inferi or da guia
de papel externa (
1).
13
10/19/12 Guia de referência rápida 105SLPlus™ P1056467-091
Page 14
Carregar o papel
12
14
12. Empurre o conjunto do cabeçote de impressão para baixo (1) e, em seguida, gire a
alavanca de abertura do cabeçote (
2) no sentido horário até encaixá-lo no lugar.
P1056467-091 Guia de referência rápida 105SLPlus™ 10/19/12
Page 15
Carregamento de fita
12
Utilize as instruções nesta seção para carregar a fita para uso com etiquetas de transferência
térmica. Para etiquetas térmicas diretas, não carregue fita na impressora. Remova a fita usada
da bobina de recolhimento de fita sempre que trocar o rolo de fita (consulte Remoção de fita
usada na página 20).
Atenção • Ao carregar papel ou fita, remova todas as joias que possam entrar em contato
com o cabeçote de impressão ou outras peças da impressora.
Importante • Para proteger o cabeçote de impressão de desgaste, use fitas que sejam mais
largas do que o papel. A fita deve ser revestida no lado externo (consulte o Guia do Usuário
para obter mais informações).
Para carregar a fita, siga as etapas abaixo:
1. Alinhe a seta (1) no botão da bobina de recolhimento de fita à ranhura (2) na bobina.
Carregamento de fita
15
2. Alinhe os segmentos da bobina de suprimento de fit a.
3. Posicione a fita com a extremidade solta desenrolando no sentido horário.
10/19/12 Guia de referência rápida 105SLPlus™ P1056467-091
Page 16
Carregamento de fita
23 1
1
16
4. Coloque o rolo de fita na bobina de suprimento de fita. Empurre o rolo para trás o
máximo possível.
5. Uma guia de fita facilita o carregamento e a remoção da fita. O rolo de fita tem papel
ou algo mais preso na extremidad e para servir como guia?
Se... Então...
Sim Continue na próxima etapa.
Não
a. Rasgue uma faixa de papel (etiquetas e revestimento) com
aproximadamente 150 a 305 mm (6 a 12 pol.) de comprimento do rolo.
b. Remova uma etiqueta da faixa de papel.
c. Use essa etiqueta (1) para prender a extremidade da fita (2) à faixa
de papel (
3). A faixa de papel funciona como guia.
6.
Atenção • O cabeçote pode estar quente e causar queimaduras graves.
Deixe-o esfriar.
Abra o conjunto do cabeçote de impressão girando a alavanca de abertura do cabeçote
1) no sentido anti-horário.
(
P1056467-091 Guia de referência rápida 105SLPlus™ 10/19/12
Page 17
Carregamento de fita
2
1
1
3
2
7. Passe a fita sobre o rolete oscilante de papel (1) e sob o rolo da guia de fita (2).
17
8. Empurre a guia de fita para frente até passar sob o conjunto do cabeçote de impressão (1),
sobre a placa de encaixe (
2) e, em seguida, sobre o rolo de impressão (3).
10/19/12 Guia de referência rápida 105SLPlus™ P1056467-091
Page 18
Carregamento de fita
21
18
9. Passe a guia de fita sobre o rolo de fita superior (1) e, em seguida, na direção da bobina
de recolhimento de fita (
10. Enrole a guia e a fita presa no sentido anti-horário ao redor da bobina de recolhimento
2).
de fita.
11. Gire a bobina várias vezes no sentido anti-horário para enrolar a fita e remover toda
a folga.
P1056467-091 Guia de referência rápida 105SLPlus™ 10/19/12
Page 19
Carregamento de fita
12
12. Empurre o conjunto do cabeçote de impressão para baixo (1) e, em seguida, gire a
alavanca de abertura do cabeçote (
2) no sentido horário até encaixá-lo no lugar.
19
10/19/12 Guia de referência rápida 105SLPlus™ P1056467-091
Page 20
Carregamento de fita
20
Remoção de fita usada
Remova a fita usada da bobina de recolhimento de fita sempre que trocar o rolo de fita.
Para remover a fita usada, siga estas etapas:
1. A fita acabou?
Se a fita... Então
Acabou Continue na próxima etapa.
Não acabou Corte ou rasgue a fita antes da bobina de recolhimento
de fita.
2. Segurando a bobina de recolhimento de fita, gire o botão de liberação de fita no sentido
horário até ele parar.
As barras de liberação de fita se inclinam para baixo, aliviando a pressão da bobina na
fita usada.
3. Deslize a fita usada para fora da bobina de recolhimento de fita e descarte-a.
P1056467-091 Guia de referência rápida 105SLPlus™ 10/19/12
Loading...
