105SLPlus™-pikaopas
5 6
1
43
2
7
8
Käytä kirjoitinta tämän oppaan avulla. Lisätietoja on käyttöoppaassa.
Kirjoittimen osat
Kuva 1 näyttää kirjoittimen etikettinauhalokeron osat. Ki rjoitin voi olla hieman erilainen sen
mukaan, mikä malli on kyseessä ja mitä lisävarusteita siihen on asennettu. Tutustu näihin
osiin, ennen kuin jatkat kirjoittimen käyttöönottoa.

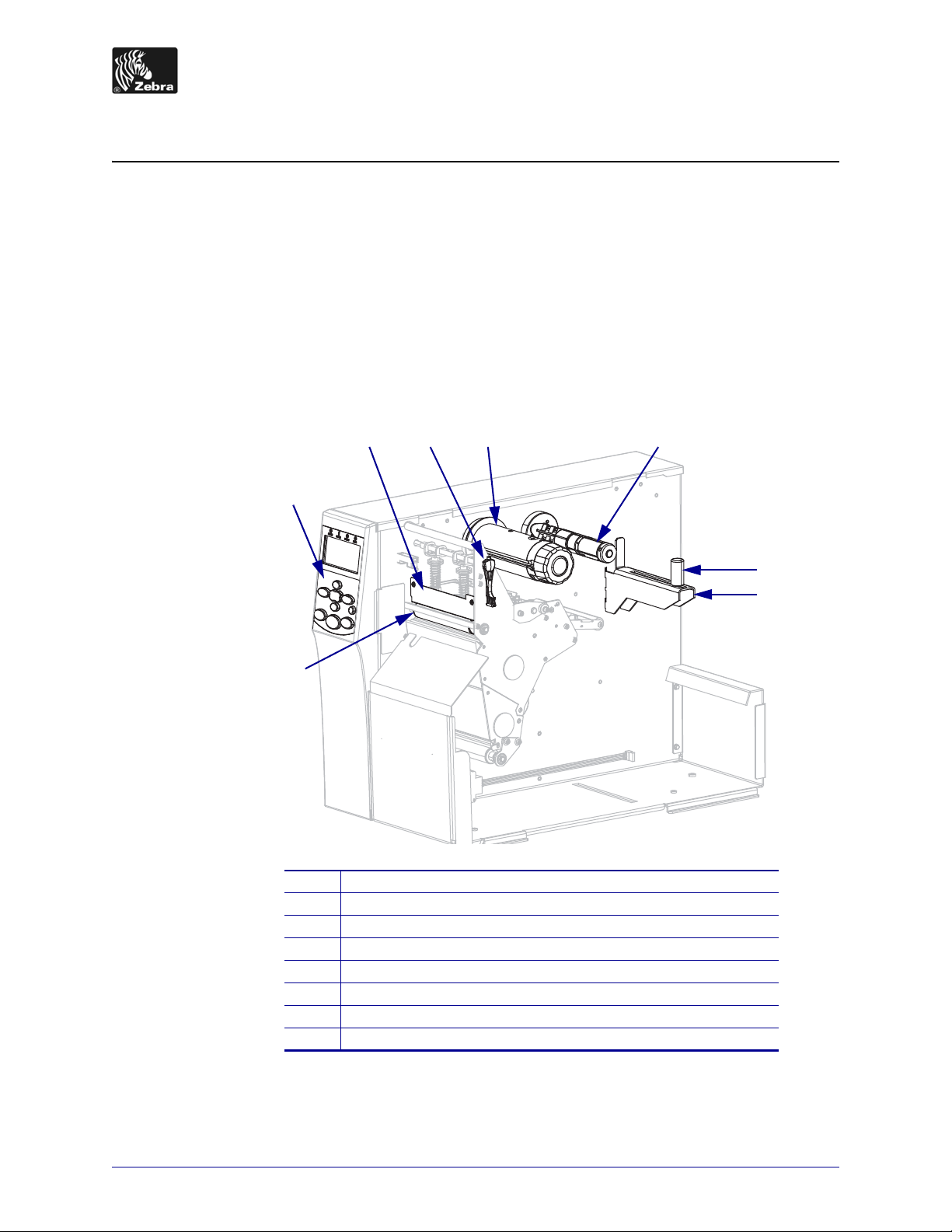

Kuva 1 • Kirjoittimen osat
© 2012 ZIH Corp. Kaikki tuotenimet ja -numerot ovat Zebra
-tavaramerkkejä ja Zebra ja Zebra-logo ovat ZIH Corp:n rekisteröityjä
tavaramerkkejä. Kaikki oikeudet pidätetään.
Tela
1
Ohjauspaneeli
2
Tulostuspääyksikkö
3
Tulostuspään avausvipu
4
Värinauhan kiristyspuola
5
Värinauhan syöttöpuola
6
Etikettinauhan ohjain
7
Etikettinauhan syöttöripustin
8
P1056467-221
19.10.12
Ohjaustaulu
1 2 3 4
5
7
12 13 14
11
6
8
10
9
2
Ohjaustaulu
Ohjaustaulusta (Kuva 2) näkee kirjoitin toimintatilan, ja siitä ohjataan kirjoitin
perustoimintoja.
Kuva 2 • Ohjaustaulu
Virtavalo Tämä palaa, kun kirjoittimeen on kytketty virta.
1
PAUSE-valo Tämä palaa, kun kirjoitin on keskeytystilassa.
2
Virhevalo Tämä vilkkuu, kun kirjoitin edellyttää toimia.
3
Datavalo Tämä vilkkuu nopeasti, kun kirjoitin vastaanottaa dataa.
4
Näyttö Tästä näkee kirjoitin toimintatilan.
5
PLUS (+) Tällä muutetaan parametrien arvoja. Yleisiä käyttö tapoja ovat arvon kasvattamin en,
6
vastaaminen Kyllä-vaihtoehdolla, vaihtoehtojen selaaminen tai arvojen
muuttaminen kirjoittimen salasanaa syötettäessä.
PREVIOUS
7
(edellinen)
MIINUS(-) Tällä muutetaan parametrien arvoja. Yleisiä käyttötapoja ovat arvon pienentäminen,
8
Tällä siirrytään asetustilassa edelliseen paramet riin. Voit vierittää nopeasti pitämällä
painiketta painettuna.
vastaaminen Ei-vaihtoehdolla, vaihtoehtojen selaaminen tai osoittimen siirtäminen
9
10
SETUP/EXIT
(aseta/poistu)
NEXT/SAVE
(seuraava/
tallenna)
kirjoittimen salasanaa syötettäessä.
Tällä siirrytään asetustilaan ja poistutaan siitä.
• Tällä siirrytään asetustilassa seuraavaan parametriin. Voit vierittää nopeasti
pitämällä painiketta painettuna.
• Kun poistut asetustilasta, painikkeella tallennetaan asetuksiin ja kalibrointiin
tehdyt muutokset.
P1056467-221 105SLPlus™ Pikaopas 19.10.12
Ohjaustaulu
3
11
12
13
14
CALIBRATE
(kalibroi)
PAUSE
(keskeytys)
FEED (syöttö)
CANCEL
(peruuta)
Tällä kalibroidaan seuraavat kirjoittimen asetukset:
• etikettinauhan pituus
• etikettinauhan tyyppi (jatkuva tai ei-j atkuva)
• tulostustapa (suoralämpötulostus tai lämpösiirto)
• anturien arvot.
Tämä käynnistää tai pysäyttää kirjoittimen toiminnan, kun sitä painetaan.
Tämä pakottaa kirjoittimen syöttämään yhden tyhjän etiketin jokaisella painikkeen
painalluksella.
Tällä peruutetaan tulostustyöt, kun kirjoitin on pysäy tetty.
19.10.12 105SLPlus™ Pikaopas P1056467-221
Kirjoittimen käyttöönotto
4
Kirjoittimen käyttöönotto
Kun olet tutustunut kirjoittimen osiin, valmistele se käyttöä varten.
Varoitus • Kun lisäät etikettinauhaa tai värinauhaa, riisu korut, jotka voisivat koskettaa
tulostuspäätä tai kirjoittimen muita osia.
Varoitus • Ennen kuin kosketat tulostuspääyksikköä, pura mahdollinen staattinen
sähkövaraus koskettamalla kirjoittimen metallirunkoa tai käyttämällä antistaattista
ranneketta ja alustaa.
Ota kirjoitin käyttöön tekemällä seuraavat vaiheet:
1. Valitse kirjoittimelle paikka, joka täyttää nämä edellytykset:
• Alustan pitää olla vakaa, tasainen sekä riittävän laaja ja tukeva kannattelemaan
kirjoitinta.
• Tilaa pitää olla riitt ävästi tuu letukseen sekä kirjoittimen osien ja lii ttimien käsitte lyyn.
• Paikan pitää olla lähellä sopivaa pistorasiaa, johon pääsee helposti käsiksi.
2. Pura kirjoitin pakkauksesta ja tarkista se. Ilmoita tarvittaessa toimituksen aikana tulleista
vaurioista. Lisätietoja on käyttöoppaassa.
3. Aseta kirjoitin valittuun paikkaan.

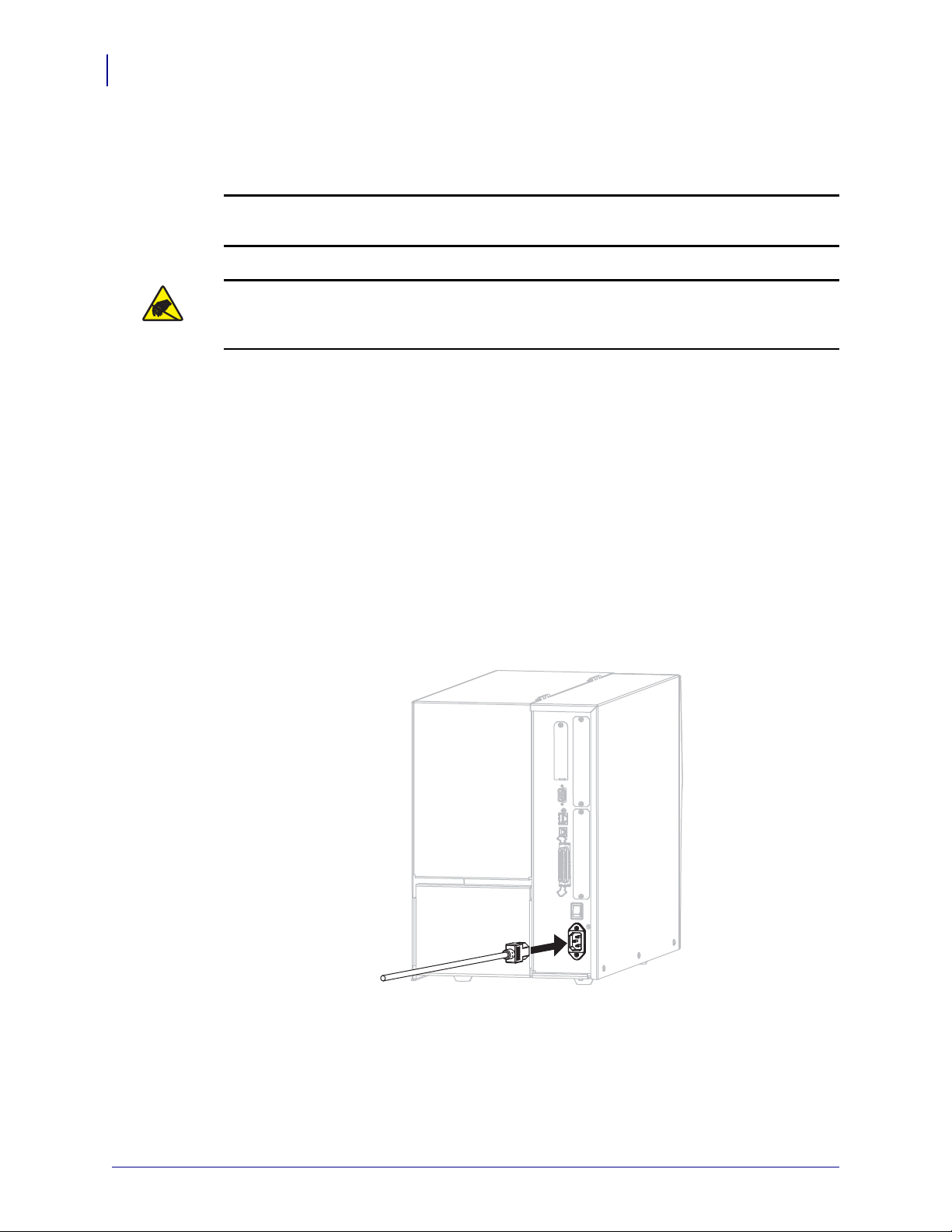

4. Kytke virtajohdon naaraspää kirjoittimen takana olevaan virtajohdon li itäntään.
P1056467-221 105SLPlus™ Pikaopas 19.10.12
Kirjoittimen käyttöönotto
115 V AC
230 V AC

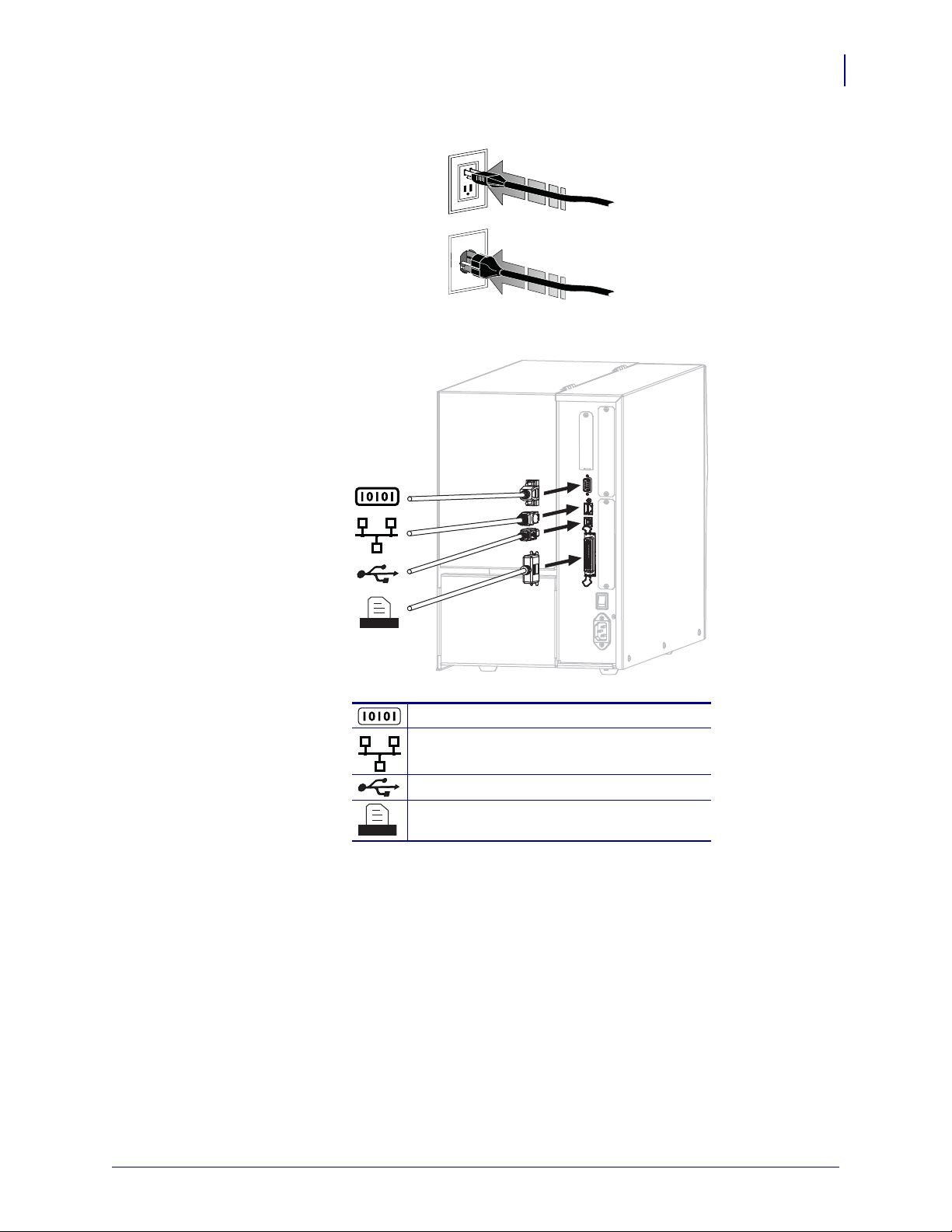

5. Kytke virtajohdon urospää sopivaan pistorasiaan.
6. Liitä kirjoitin tietokoneeseen ainaki n y hd el lä k äy tössä olevista liitännöistä. Vakioliitännät
näytetään tässä. Kirjoittimessa voi olla myös langaton ZebraNet-tulostuspalvelin.
5
Sarjaportti
Sisäinen langallinen Ethernet-
tulostuspalvelin
USB-portti
Rinnakkaisportti
19.10.12 105SLPlus™ Pikaopas P1056467-221
Kirjoittimen käyttöönotto
6

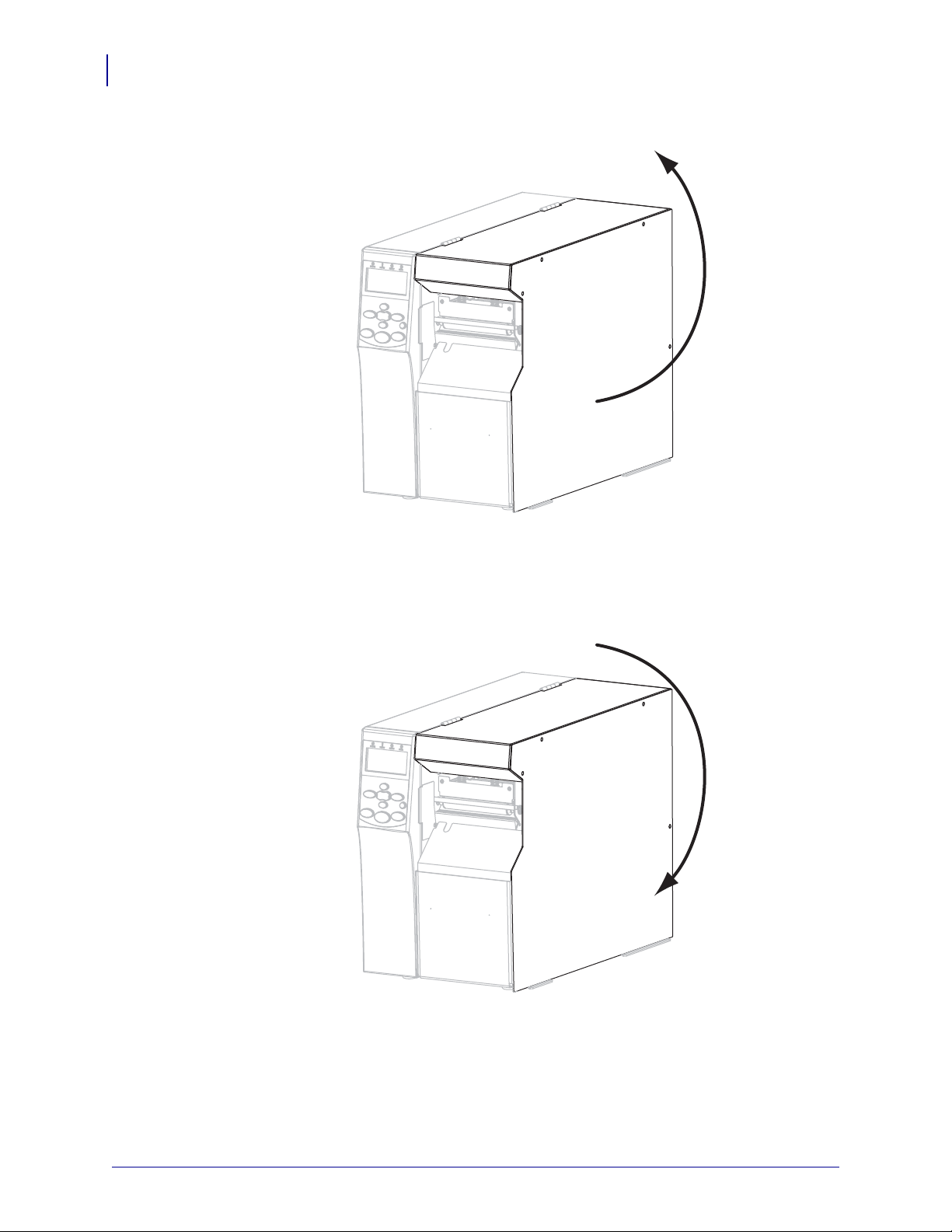

7. Nosta etikettinauhan luukku.
8. Lataa etikettinauha kirjoittimeen (katso Etikettinauhan lataaminen sivulla 9).
9. Kun käytät lämpösiirtoetikettinauhaa, lataa värinauha kirjoittimeen (katso Värinauhan
lataaminen sivulla 15). Suoralämpöetikettinauhalla ei käytetä värinauhaa.
10. Sulje etikettinauhan luukku.
P1056467-221 105SLPlus™ Pikaopas 19.10.12
Kirjoittimen käyttöönotto
1
11. Käynnistä kirjoitin (I).
Kirjoitin käynnistyy ja testaa toimintansa. Kun kirjoitin on toimi nta va lmis, näy tö ssä
näkyy teksti
KIRJOITIN VALMIS.
7
12. Voit tarkistaa, että etikettinauha ja värinauha on lisätty oikein, tulostamalla kirjoittimen
kokoonpanoetiketin.
a. Paina ohjauspaneelin
b. Siirry
PREVIOUS- tai NEXT/SAVE-painiketta painamalla kohtaan
SETUP/EXIT-painiketta (aseta/poistu).
19.10.12 105SLPlus™ Pikaopas P1056467-221
Kirjoittimen käyttöönotto
8
c. Valitse PLUS (+) -painikkeella TULOSTA.
Jos etikettinauha ja värinauha on ladattu oikein, kirjoittimen kokoonpanoetiketti
tulostuu. Tässä näytetään mallietiketti.
d. Voit poistua asetustilasta painamalla ensin
13. Voit testata kirjoittimen ja tietokoneen välistä yhteyttä laatimalla
SETUP/EXIT ja sitten NEXT/SAVE.
etikettisuunnittelupaketilla mallietiketin ja lähettämällä sen kirjoittimeen. Zebra
suosittelee ZebraDesigner Pro -ohjelmistoa. Sen voi ladata osoitteesta
http://www.zebra.com/software, ja sillä voi tulostaa mallietiketin Demo-tilassa.
P1056467-221 105SLPlus™ Pikaopas 19.10.12
Etikettinauhan lataaminen
Tässä osassa selitetään etikettirullan lataaminen repäisytilassa (Kuva 3). Laskostetun
etikettinauhan lataaminen tai lataaminen eri tulostustiloissa neuvotaan käyttöoppaassa.
Varoitus • Kun lisäät etikettinauhaa tai värinauhaa, riisu korut, jotka voisivat koskettaa
tulostuspäätä tai kirjoittimen muita osia.
Kuva 3 • Etikettinauhan reitti repäisytilassa
Etikettinauhan lataaminen
9
Etikettinauha ladataan repäisytilassa seuraavasti:
1. Irrota rullasta ja heitä pois etiketit tai tarrat, jotka ovat likaisia tai joissa on liimaa tai
teippiä.
Lappumateriaali Etiketit
19.10.12 105SLPlus™ Pikaopas P1056467-221
Etikettinauhan lataaminen
1
10
2. Vedä etikettinauhan ohjainta mahdollisimman kauas ulos.
3. Aseta etikettirulla etikettinauhan syöttöripustimeen. Työnnä rulla niin syvälle kuin se
menee.
4. Siirrä etikettinauhan ohjainta siten, että se koskettaa etikettinauhan reunaa.
5.
Varoitus • Tulostuspää voi olla kuuma ja se voi aiheuttaa vakavia palovammoja. Anna
tulostuspään jäähtyä.
Avaa tulostuspääyksikkö kääntämällä tulostuspään avausvipua (1) vastapäivään.
P1056467-221 105SLPlus™ Pikaopas 19.10.12
Etikettinauhan lataaminen
1
1
6. Löysää peukaloruuvi (ei näy tästä kulmasta), joka on etikettinauhan ulomman ohjaimen
pohjassa (
7. Vedä etikettinauhan ulompi ohjain (1) kokonaan ulos.
1).
11
19.10.12 105SLPlus™ Pikaopas P1056467-221
Etikettinauhan lataaminen
2
3
1
1
3
2
12
8. Jos kirjoittimessa on etikettinauhan kiristystelayksikkö (1), pujota etikettinauha
kiristystelayksikön telan ali. Kaikissa kirjoittimissa etikettinauha pujotetaan
etikettinauhan ohjaustelan (
Tärkeää • Tarkista, että etikettinauha pujotetaan näiden osien alta. Jos etikettinauha
2) alta ja sitten etikettinauhan ylemmän anturin (3) alta.
pujotetaan niiden yli, etikettinauha peittää värinauhan anturin ja aiheuttaa virheellisen
VÄRINAUHA LOPPU -virheen.
9. Työnnä etikettinauhaa eteenpäin, kunnes se kulkee tulostuspääyksikön (1) alta, jousilaatan
2) yli ja sitten telan (3) yli.
(
P1056467-221 105SLPlus™ Pikaopas 19.10.12
Etikettinauhan lataaminen
1
2
1
10. Kohdista etikettinauha etikettinauhan sisempään ohjaimeen (1). Siirrä etikettinauhan
ulompaa ohjainta (
11. Kiristä peukaloruuvi (ei näy tästä kulmasta), joka on etikettinauhan ulomman ohjaimen
pohjassa (
1).
2) siten, että se koskettaa etikettinauhan reunaa.
13
19.10.12 105SLPlus™ Pikaopas P1056467-221
Etikettinauhan lataaminen
12
14
12. Työnnä tulostuspääyksikköä (1) alaspäin ja kierrä sitten tulostuspään avausvipua (2)
myötäpäivään, kunnes se lukittuu.
P1056467-221 105SLPlus™ Pikaopas 19.10.12
Värinauhan lataaminen
12
Lataa lämpösiirtoetikettien kanssa käytettävä värinauha tämän osan ohjeiden mukaisesti.
Suoralämpötulostuksessa värinauhaa ei saa ladata kirjoittimeen. Käytetty värinauha pitää
poistaa värinauhan kiristyspuolasta aina, kun värinau ha vaihdetaan (katso Käytetyn
värinauhan poistaminen sivulla 20).
Varoitus • Kun lisäät etikettinauhaa tai värinauhaa, riisu korut, jotka voisivat koskettaa
tulostuspäätä tai kirjoittimen muita osia.
Tärkeää • Jotta tulostuspää ei kuluisi turhaan, käytä etikettinauhaa leveämpää värinauhaa.
Värinauhan on oltava pinnoitettu ulkopuolelta (lisätietoja on käyttöoppaassa).
Värinauha ladataan seuraavasti:
1. Kohdista värinauhan kiristyspuol an nupissa oleva nuoli (1) kiristyspuolassa olevaan
loveen (
2).
Värinauhan lataaminen
15
2. Kohdista värinauhan syöttöpuolan lohkot.
3. Aseta värinauha siten, että irtonainen pää kelautuu auki myötäpäivään.
19.10.12 105SLPlus™ Pikaopas P1056467-221
Värinauhan lataaminen
23 1
1
16
4. Aseta värinauharulla värinauhan syöttöpuolaan. Työnnä rulla niin syvälle kuin se menee.
5. Nauhaohjain helpottaa värinauhan lataamista ja poistamista. Onko nauharullan päässä
paperisuikale tai vastaavaa, joka toimii nauhaohjaimena?
Jos... Toiminta...
Kyllä Jatka seuraavaan vaiheeseen.
No
a. Repäise rullasta (etiketti ja taustapaperi) noin 150–305 mm
(6–12 tuumaa) pitkä pala.
b. Kuori palasta tarra.
c. Kiinnitä värinauhan pää (2) tällä tarralla (1) repäistyyn palaan (3).
Pala toimii ohjaimena.
6.
Varoitus • Tulostuspää voi olla kuuma ja se voi aiheuttaa vakavia palovammoja. Anna
tulostuspään jäähtyä.
Avaa tulostuspääyksikkö kääntämällä tulostuspään avausvipua (1) vastapäivään.
P1056467-221 105SLPlus™ Pikaopas 19.10.12
Värinauhan lataaminen
2
1
1
3
2
7. Pujota värinauha etikettinauhan kiristystelayksikön (1) yli ja värinauhan ohjaustelan (2) alta.
17
8. Työnnä nauhaohjainta eteenpäin, kunnes se kulkee tulostuspääyksikön (1) alta,
jousilaatan (
2) yli ja sitten telan (3) yli.
19.10.12 105SLPlus™ Pikaopas P1056467-221
Värinauhan lataaminen
21
18
9. Kuljeta nauhaohjain ylemmän värinauhatelan (1) yli ja sitten värinauhan
kiristyspuolaa (
10. Kelaa nauhaohjain ja siihen kiinnitetty värinauha vastapäivään värinauhan
2) kohden.
kiristyspuolaan.
11. Kierrä värinauha puolaan ja kiristä sitä kääntämällä puolaa useita kierroksia vastapäivään.
P1056467-221 105SLPlus™ Pikaopas 19.10.12
Värinauhan lataaminen
12
12. Työnnä tulostuspääyksikköä (1) alaspäin ja kierrä sitten tulostuspään avausvipua (2)
myötäpäivään, kunnes se lukittuu.
19
19.10.12 105SLPlus™ Pikaopas P1056467-221
Värinauhan lataaminen
20
Käytetyn värinauhan poistaminen
Käytetty värinauha pitää poistaa värinauhan kiristyspuolasta aina, kun värinauha vaihdetaan.
Käytetty värinauha poistetaan seuraavasti:
1. Onko värinauha loppunut?
Jos värinauha... Toiminta
loppui. Jatka seuraavaan vaiheeseen.
ei loppunut. Leikkaa tai repäise värinauha.
2. Ota värinauhan kiristyspuola käteen ja käännä värinauhan vapautusnuppia myötäpäivään,
kunnes se pysähtyy.
Värinauhan vapautustangot kääntyvät alas, jolloin puola vapauttaa käytetyn värinauhan.
3. Vedä käytetty värinauha pois puolasta ja hävitä se.
P1056467-221 105SLPlus™ Pikaopas 19.10.12
