Ce guide contient des informations facilitant l’utilisation courante de votre imprimante. Pour
des informations plus détaillées, reportez-vous au Guide d’utilisation.
Composants de l’imprimante

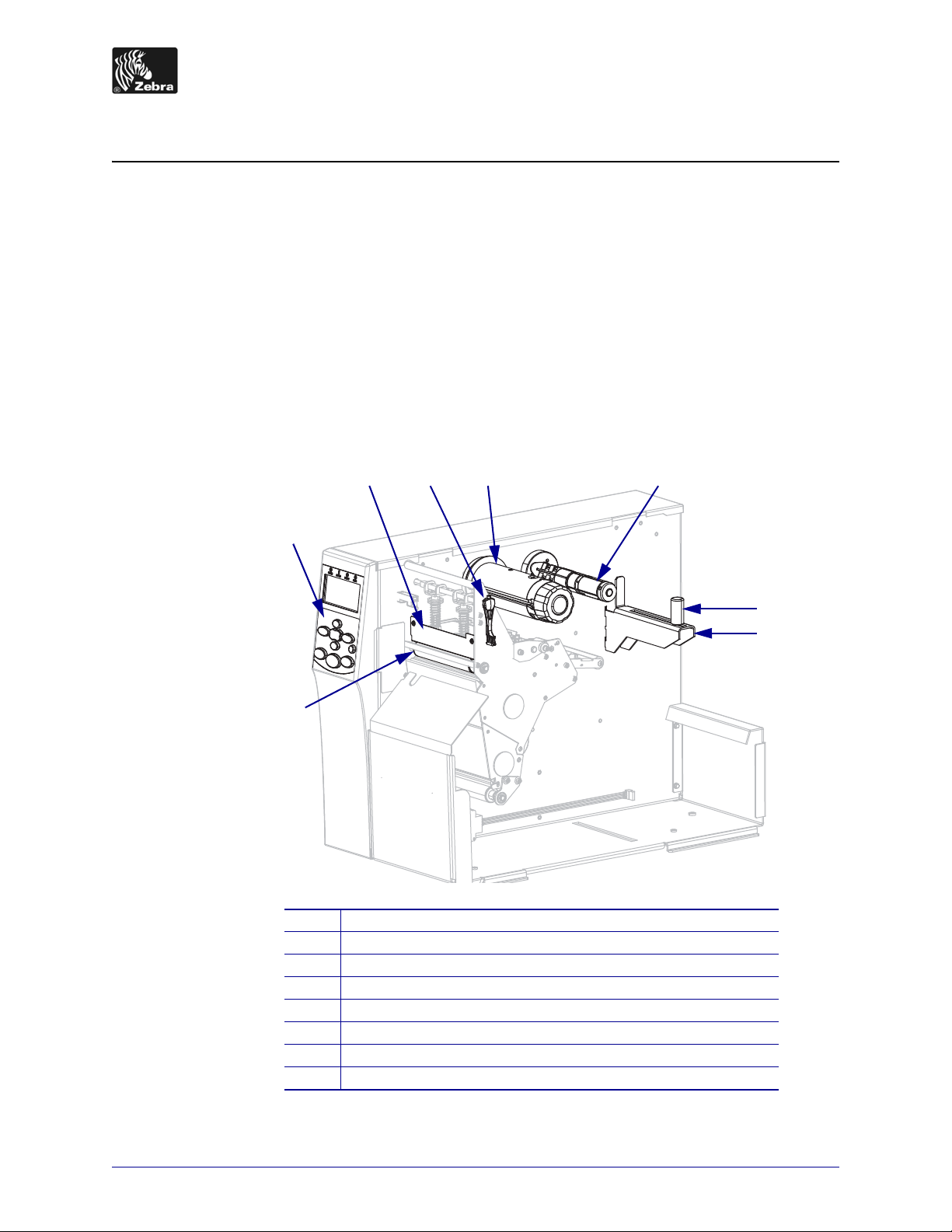

La Figure 1 identifie les composants situés à l’intérieur du compartiment papier de votre
imprimante. Votre imprimante sera peut-être légèrement différente en fonction de son modèle
et des options installées. Familiarisez-vous avec ces composants avant de lire la procédure de
configuration de l’imprimante.
Figure 1 • Composants de l’imprimante
© 2012 ZIH Corp. Tous les numéros et noms de produits sont des marques commerciales de Zebra.
Zebra et le logo Zebra sont des marques
déposées de ZIH Corp. Tous droits réservés.
Contre-rouleau
1
Panneau de commande
2
Tête d’impression
3
Levier d’ouverture de tête
4
Mandrin récupérateur du ruban
5
Axe du rouleau de ruban
6
Guide de papier
7
Porte-rouleau
8
P1056467-121
19/10/12
Panneau de commande
1 2 3 4
5
7
12 13 14
11
6
8
10
9
2
Panneau de commande

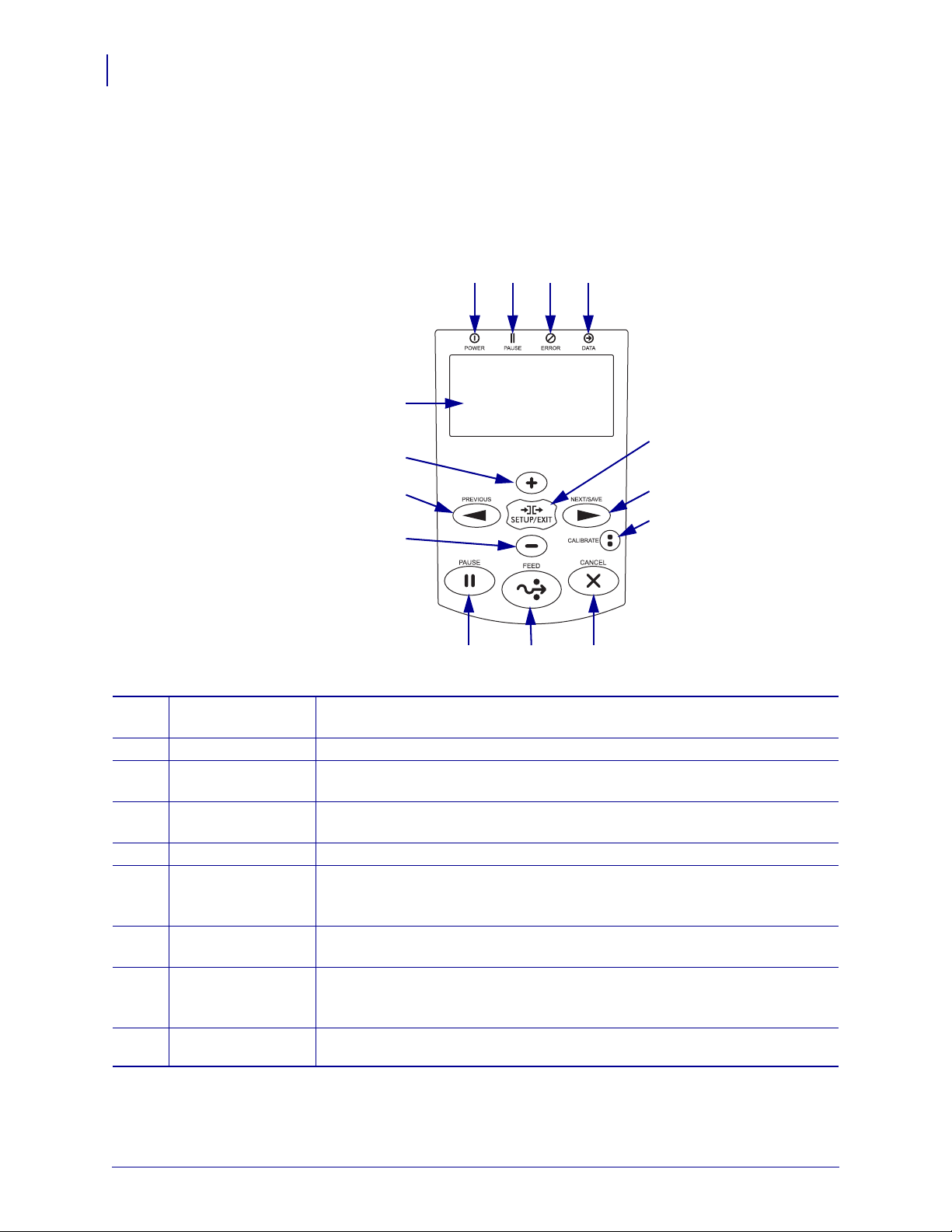

Le panneau de commande (Figure 2) indique l’état de fonctionnement de l’imprimante et
contrôle les opérations courantes de l’imprimante.
Figure 2 • Panneau de commande
Voyant Power
1
Allumé lorsque l’imprimante est sous tension.
(Alimentation)
Voyant PAUSE Allumé lorsque l’imprimante est en pause.
2
3
Voyant Error
Clignote lorsque l’imprimante exige votre intervention.
(Erreur)
Voyant Data
4
(Données)
Affichage Indique l’état de fonctionnement de l’imprimante.
5
PLUS (+) Modifie les valeurs des paramètres. Ce bouton sert gé néral emen t à aug men ter
6
Clignote rapidement lorsque l’imprimante reçoit des données.
une valeur, à répondre par l’affirmative, à faire défiler des options ou à
modifier des valeurs lors de la saisie du mot de passe de l’imprimante.
PREVIOUS
7
(Précédent)
MOINS (-) Modifie les valeurs des paramètres. Ce bouton sert généralement à diminuer
8
SETUP/EXIT
9
(Configurer/Quitter)
En mode Configuration, affiche le paramètre précédent. Pour un défil ement
rapide, appuyez sur ce bouton et maintenez-le enfoncé.
une valeur, à répondre par la négative, à faire défiler des options ou à déplacer
le curseur lors de la saisie du mot de passe de l’imprimante.
Active ou désactive le mode Configuration.
P1056467-121 105SLPlus™ Guide de référence rapide 19/10/12
Panneau de commande
3
NEXT/SAVE
10
(Suivant/
Sauvegarder)
CALIBRATE
11
(Calibrer)
PAUSE
12
FEED (Avance)
13
CANCEL (Annuler)
14
• En mode Configuration, affiche le paramètre suivant. Pour un défilement
rapide, appuyez sur ce bouton et maintenez-le enfoncé.
• Lorsque vous quittez le mode Configuration, les modifica tio ns app orté es à
la configuration et à la séquence de calibrage sont sauvegardées.
Le calibrage des éléments suivants est effectué :
• Longueur du papier
• Type de papier (continu ou discontinu)
• Mode d’impression (thermique direct ou transfert thermique)
• Valeurs des cellules
Lorsque vous appuyez dessus, cette touche permet d’activer ou de désactiver
le mode de fonctionnement de l’imprimante.
À chaque pression sur ce bouton, l’imprimante fait avancer une
étiquette vierge.
Annule les travaux d’impression lorsque l’imprimante est en pause.
19/10/12 105SLPlus™ Guide de référence rapide P1056467-121
Préparation de l’imprimante
4
Préparation de l’imprimante
Après vous être familiarisé avec les composants de l’imprimante, vous pouvez la préparer
pour pouvoir l’utiliser.
Attention • Lors du chargement du papier ou du ruban, retirez les bijoux pouvant entrer en
contact avec la tête d’impression ou toute autre partie de l’imprimante.
Attention • Avant de toucher la tête d’impression, faites disparaître la charge électrique
éventuellement accumulée en touchant le cadre métallique de l’imprimante ou en utilisant
un bracelet et un tapis antistatiques.
Pour installer l’imprimante, procédez comme suit :
1. Installez l’imprimante dans un endroit répondant aux conditions suiva ntes :
• Le support doit être une surface plane, solide et suffisamment grande pour accueillir
l’imprimante.
• L’espace alloué à l’imprimante doit être suffisamment grand pour permettre une
bonne ventilation et un accès correct aux composants et aux connecteurs.
• L’imprimante doit être installée à proximité d’une prise de courant facilement
accessible.
2. Déballez et inspectez l’imprimante. Si besoin, signalez les éventuels dommages liés
à l ’expédition. Pour plus d’informations, reportez-vous au Guide d’utilisation.
3. Installez l’imprimante à l’endroit choisi.
4. Branchez l’extrémité femelle du câble d’alimentation CA dans le connecteur
d’alimentation situé à l’arrière de l’imprimante.
P1056467-121 105SLPlus™ Guide de référence rapide 19/10/12
Préparation de l’imprimante
115 V AC
230 V AC

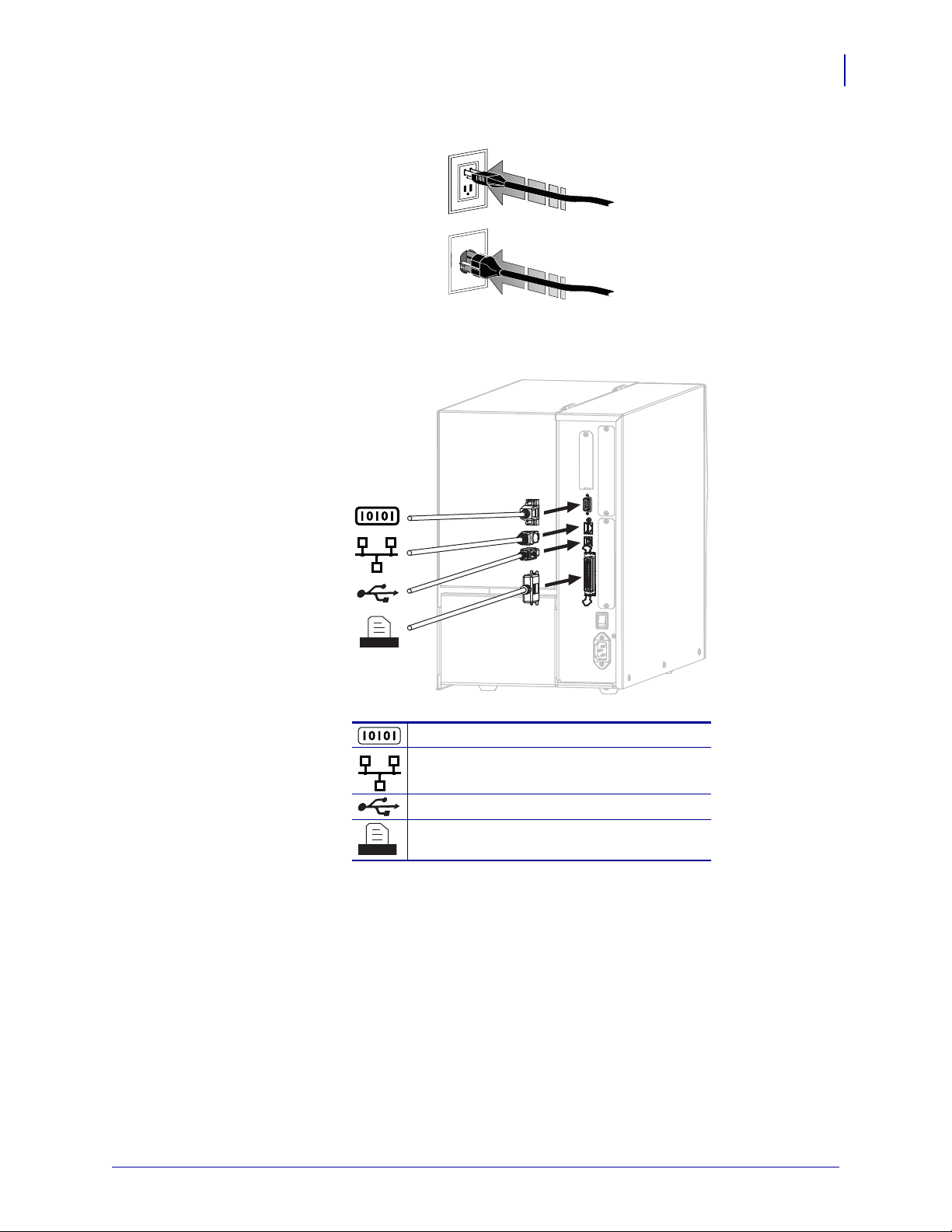

5. Branchez l’extrémité mâle du câble d’alimentation CA sur une prise secteur appropriée.
6. Connectez l’imprimante à l’ordinateur en utilisant une ou plusieurs connexions.
Les connexions standard sont présentées ci-dessous. Une option de serveur
d’impression sans fil ZebraNet peut également être disponible sur votre imprimante.
5
Port série
Serveur d’impression Ethernet câblé interne
Port USB
Port parallèle
19/10/12 105SLPlus™ Guide de référence rapide P1056467-121
Préparation de l’imprimante
6

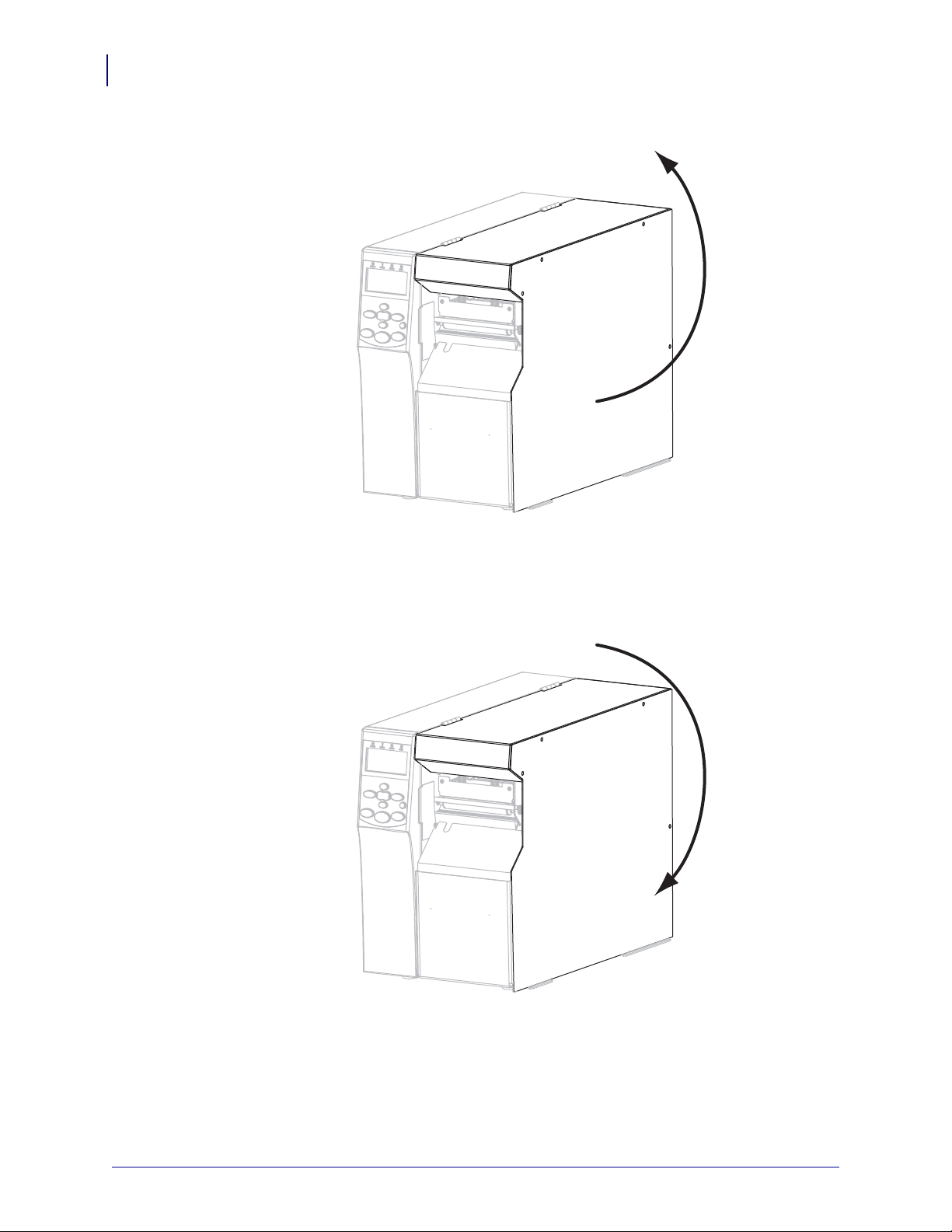

7. Soulevez le panneau d’accès aux supports.
8. Chargez le papier dans l’imprimante (voir Chargement du papier à la page 9).
9. Si vous utilisez du papier à transfert thermique, chargez le ruban dans l’imprimante
(voir Chargement du ruban à la page 15). Le papier thermique direct n’utilise pas de ruban.
10. Refermez le panneau d’accès aux supports.
P1056467-121 105SLPlus™ Guide de référence rapide 19/10/12
