105SLPlus™ Snabbreferensguide
5 6
1
43
2
7
8
Använd denna guide för det dagliga handhavandet av skrivaren. För mer detaljerad
information, se Användarmanualen.
Skrivarkomponenter
Bild 1 visar vilka komponenter som finns i skrivarens materialutrymme. Beroende på
skrivarmodell och vad som finns installerat kan din skrivare se annorlunda ut. Bekanta
dig med dessa komponenter innan du fortsätter installera skrivaren.
Bild 1 • Skrivarkomponenter
© 2012 ZIH Corp. Alla produktnamn och siffror är Zebra
varumärken, och logotyperna Zebra och Zebra är registrerade
varumärken för ZIH Corp. Alla rättigheter förbehålls.
Platenrulle
1
Kontrollpanel
2
Skrivhuvudsenhet
3
Spak för att öppna skrivhuvudet
4
Färgbandsupptagare
5
Färgbandshållare
6
Styrning för materialmatningen
7
Mediamatning
8
P1056467-211
10/19/12
Kontrollpanel
1 2 3 4
5
7
12 13 14
11
6
8
10
9
2
Kontrollpanel
Kontrollpanelen (Bild 2) visar skrivarens driftsstatus och styr skrivarens grundläggande
funktioner.
Bild 2 • Kontrollpanel
Spänningslampa Tänd när skrivaren är påslagen.
1
PAUSE-lampa Tänd när skrivaren är i pausläge.
2
Fellampa Blinkar när skrivaren behöver tillsyn.
3
Datalampa Blinkar snabbt när skrivare tar emot data.
4
Skärm Visar skrivarens driftstatus.
5
PLUS (+) Ändrar parametervärdena. Vanlig användning är att öka ett värde, svara ”ja”,
6
bläddra genom alternativ eller ändra värden när man anger skrivarens lösenord.
PREVIOUS
7
(TIDIGARE)
MINUS (-) Ändrar parametervärdena. Vanlig användning är att minska ett värde, svara ”nej”,
8
I inställningsläget växlar skärmen till föregående parameter. Tryck och håll nere
för att bläddra snabbt.
bläddra genom alternativ eller ändra markörens position när man ang er skriva rens
SETUP/EXIT
9
(INSTÄLLNING/
AVSLUTA)
NEXT/SAVE
10
(NÄSTA/SPARA)
lösenord.
Går till och avslutar inställningsläge.
• I inställningsläget växlar skärmen till nästa parameter. Tryck och håll nere
för att bläddra snabbt.
• När inställningsläget avslutas sparas alla ändringar som gj orts i k on fig urerin gsoch kalibreringssekvensen.
P1056467-211 105SLPlus™ Snabbreferensguide 10/19/12
Kontrollpanel
3
CALIBRATE
11
(KALIBRERA)
PAUSE (PAUS)
12
FEED (MATA)
13
CANCEL
14
(AVBRYT)
Kalibrerar skrivaren för följande:
• Materialets längd
• Typ av material (kontinuerligt eller ej kontinuerligt)
• Utskriftsmetod (direktvärme eller värmeöverföring)
•Sensorvärden
Trycks ner för att starta eller stoppa skrivaren.
Tvingar skrivaren att mata fram en tom etikett varje gång knappen trycks ner.
Avbryter utskrift när skrivaren är i pausläge.
10/19/12 105SLPlus™ Snabbreferensguide P1056467-211
Förbereda skrivaren för drift
4
Förbereda skrivaren för drift
När man bekantat sig med skrivarens komponenter kan den fö rbe re das fö r drift.
OBS! • Vid laddning av material eller färgband, ta av alla smycken som kan komma
i kontakt med skrivhuvudet eller andra skrivardelar.
OBS! • Innan skrivhuvudenheten vidrörs ska eventuell statisk elektricitet neutraliseras
genom att ta i skrivarens metallhölje eller använda ett antistatiskt handledsband och
en matta.
Gör så här för att installera skrivaren:
1. Välj en plats för skrivaren som uppfyller dessa villkor:
• måste vara en fast och jämn yta som är tillräckligt stor och bärkraftig för skrivaren,
• måste ha tillräckligt utrymme för ventilation och för åtkomst till skrivarens
komponenter och kontakter,
• ska vara nära ett lämpligt vägguttag som är lätt att komma åt.
2. Packa upp och kontrollera skrivaren. Rapportera vid behov eventuella transportskador.
För mer information, se Användarmanualen.
3. Placera skrivaren på den i förväg valda platsen.
4. Koppla in spänningskabelns honkontakt i uttaget på skrivarens baksida.
P1056467-211 105SLPlus™ Snabbreferensguide 10/19/12
Förbereda skrivaren för drift
115 V AC
230 V AC
5. Koppla in växelspänningskabelns hankontakt i lämpligt vägguttag.
6. Anslut skrivaren till en dator med en av de tillgängliga anslutningarna.
Standardanslutningarna visas här. Ett ZebraNet trådlöst skrivarserveralternativ
kan också finnas på skrivaren.
5
Seriell port
Internt kablad Ethernet skrivarserver
USB-port
Parallellport
10/19/12 105SLPlus™ Snabbreferensguide P1056467-211
Förbereda skrivaren för drift
6
7. Öppna materialluckan.
8. Ladda material i skrivaren (se Ladda material på sidan 9).
9. Om värmeöverföringsmaterial används, ladda ett färgband i skrivaren (se Ladda
Färgband på sidan 15). Direktvärmematerial använder inte färgband.
10. Stäng materialluckan.
P1056467-211 105SLPlus™ Snabbreferensguide 10/19/12
11. Slå på (I) skrivaren.
1
Förbereda skrivaren för drift
7
Skrivaren startar och genomför ett självtest.
PRINTER READY (SKRIVARE KLAR)
visas när skrivaren är klar för utskrift.
12. För att kontrollera att material och färgband är rätt insatta, skriv ut en
konfigureringsetikett.
a. Tryck på
b. Tryck på
SETUP/EXIT (INSTÄLLNING/AVSLUTA) på kontrollpanelen.
PREVIOUS (FÖREGÅENDE) eller NEXT/SAVE (NÄSTA/SPARA) tills du
bläddrat till:
10/19/12 105SLPlus™ Snabbreferensguide P1056467-211
Förbereda skrivaren för drift
8
c. Tryck på PLUS (+) tills du kommer till PRINT (SKRIV UT).
Om material och färgband är rätt insatta skrivs en konfigureringsetikett ut.
Exempel på en etikett visas här.
d. För att avsluta inställningsläget, tryck på
och tryck sedan på
13. För att testa anslutningen mellan skrivaren och datorn, använd ett etikettdesignprogram
NEXT/SAVE (NÄSTA/SPARA).
SETUP/EXIT (INSTÄLLNING/AVSLUTA),
för att skapa en provetikett och skicka den till skrivaren. Zebra rekommenderar
ZebraDesigner Pro. Programmet kan laddas ner från http://www.zebra.com/software
och användas i Demo-läge för att skriva ut en provetikett.
P1056467-211 105SLPlus™ Snabbreferensguide 10/19/12
Ladda material
Använd instruktionerna i detta avsnitt för att ladda material på rulle för avrivning (Bild 3).
För instruktioner om hur man laddar veckat material vid ol ika utskriftslägen, se
Användarmanualen.
OBS! • Vid laddning av material eller färgband, ta av alla smycken som kan komma
i kontakt med skrivhuvudet eller andra skrivardelar.
Bild 3 • Materialbana för avrivningsläge
Ladda material
9
Gör så här för att ladda material på rulle för avrivningsläge:
1. Ta bort och kasta event uella adresslappar eller etiket ter som är smutsiga eller som hålls av
lim eller tejp.
Adresslappar Etiketter
10/19/12 105SLPlus™ Snabbreferensguide P1056467-211
Ladda material
1
10
2. Dra ut materialmatningen så långt det går.
3. Placera materialrullen på dess hållare. Skjut in rullen så långt det går.
4. Skjut in materialstyrningen tills den precis rör rullens kant.
5.
OBS! • Skrivhuvudet kan vara hett och ge allvarliga brännskador. Låt skrivhuvudet
kallna.
Öppna skrivhuvudenheten genom att vrida öppningsspaken (1) moturs.
P1056467-211 105SLPlus™ Snabbreferensguide 10/19/12
Ladda material
1
1
6. Lossa rattskruven (syns inte från det här hållet) som sitter längst ner på yttre
materialstyrningen (
7. För ut den yttre materialstyrningen (1) så långt det går.
1).
11
10/19/12 105SLPlus™ Snabbreferensguide P1056467-211
Ladda material
2
3
1
1
3
2
12
8. Om skrivaren också har en reglerenhet (1), mata in material under reglerenhetens rulle.
För alla skrivare gäller att material ska matas in under materialstyrningsru ll en (
sedan den övre mediasensorn (
Viktigt! • Se till att materialet matas in under dessa komponent er. Om materialet matas in
ovanför dem, skymmer det bandsensorn vilket leder till ett falskt fel:
(FÄRGBAND SLUT
).
3).
RIBBONOUT
2) och
9. Tryck materialet framåt tills det passerar under skrivhuvudenheten (1),
under snäpplattan (
2), och sedan över platenrullen (3).
P1056467-211 105SLPlus™ Snabbreferensguide 10/19/12
Ladda material
1
2
1

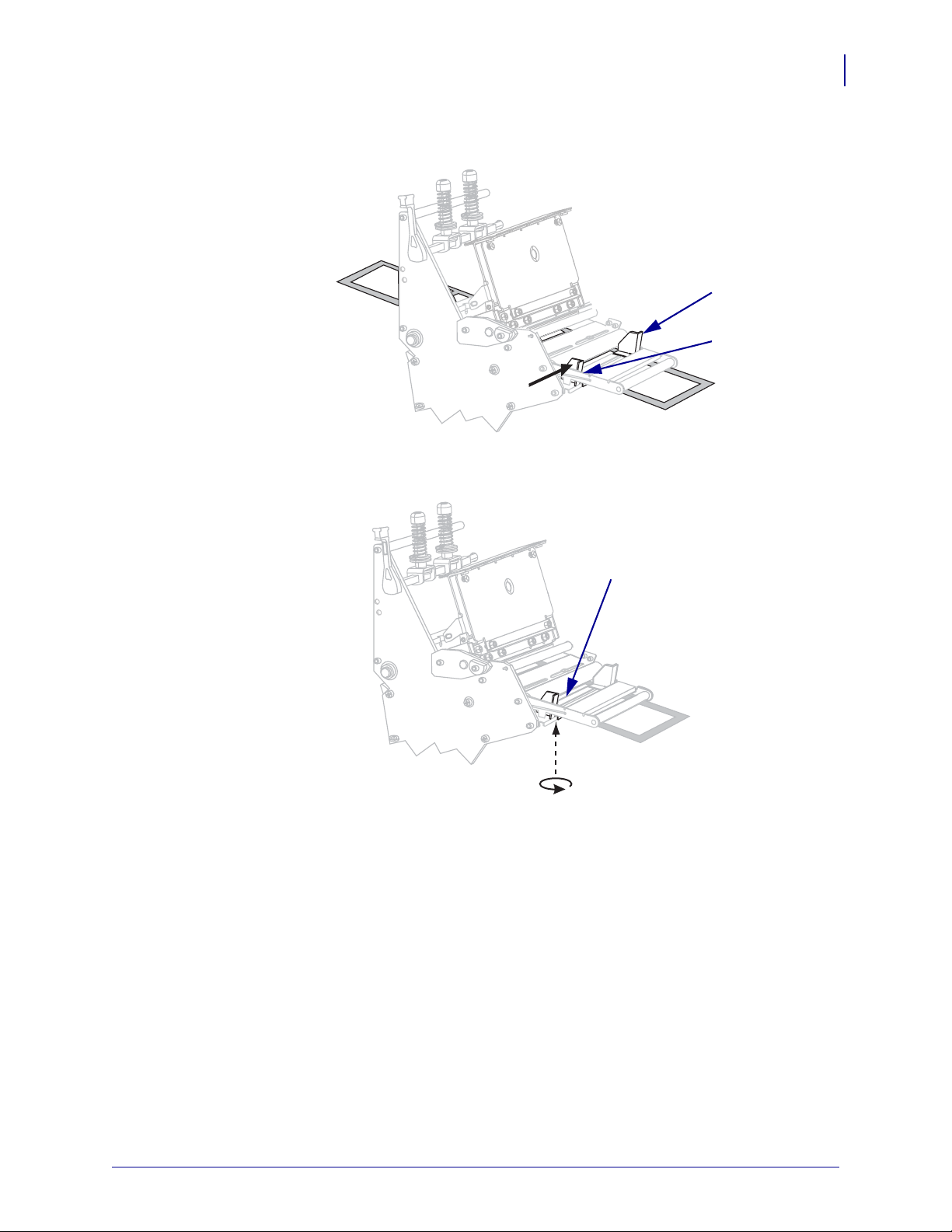

10. Justera materialet med den inre materialstyrningen (1). Skjut in den yttre
materialstyrningen (
11. Dra fast rattskruven (syns inte från det här hållet) som sitter längst ner på yttre
materialstyrningen (
2) tills den precis rör kanten på materialet.
1).
13
10/19/12 105SLPlus™ Snabbreferensguide P1056467-211
Ladda material
12
14
12. Tryck ner skrivhuvudenheten (1), och vrid sedan öppningsspaken (2) medurs tills
den går i lås.
P1056467-211 105SLPlus™ Snabbreferensguide 10/19/12
Ladda Färgband
12
Använd instruktionerna i detta kapitel för att sätta in färgband för att skriva ut etiketter med
värmeöverföring. För direktvärmeutskrift ska inget färgband sättas in i skrivaren. Ta bort
förbrukat färgband från bandupptagaren när färgbandet ska bytas (se Ta bort förbrukat
färgband på sidan 20).
OBS! • Vid laddning av material eller färgband, ta av alla smycken som kan komma
i kontakt med skrivhuvudet eller andra skrivardelar.
Viktigt! • Skydda skrivhuvudet från slitage genom att alltid använda ett färgband som är
bredare än materialet. Färgbandet måste ha beläggning på utsidan (se Användarmanualen
för mer information).
Gör så här för att sätta in ett färgband:
1. Sätt pilen (1) på bandupptagarvredet i linje med märket (2) på bandupptagaren.
Ladda Färgband
15
2. Justera segmenten på färgbandshållaren.
3. Vänd färgbandet så att den lösa änden rullas av medurs.
10/19/12 105SLPlus™ Snabbreferensguide P1056467-211
Ladda Färgband
23 1
1
16
4. Placera färgbandsrullen på färgbandshållaren. Skjut in rullen så långt det går.
5. En bandförare underlättar påsättning och borttagning av färgbandet. Har din
färgbandsrulle papper eller något annat fäst vid änden som fungerar som bandförare?
Om..
.
Så...
Ja Gå vidare till nästa steg.
Nej
a. Dra av en bit material (etiketter och skyddspapper), cirka 150-305 mm
(6-12 in.) från rullen.
b. Ta bort en etikett från materialremsan.
c. Använd etiketten (1) till att fästa färgbandets ände (2) på materialremsan
3). Materialremsan fungerar som bandförare.
(
6.
OBS! • Skrivhuvudet kan vara hett och ge allvarliga brännskador. Låt skrivhuvudet
kallna.
Öppna skrivhuvudenheten genom att vrida öppningsspaken (1) moturs.
P1056467-211 105SLPlus™ Snabbreferensguide 10/19/12
Ladda Färgband
2
1
1
3
2
7. Mata in färgbandet ovanför materialreglerenheten (1) och under bandledarrullen (2).
17
8. Tryck bandföraren framåt tills den passerar under skrivhuvudenheten (1), under
snäpplattan (
2), och sedan över platenrullen (3).
10/19/12 105SLPlus™ Snabbreferensguide P1056467-211
Ladda Färgband
21
18
9. Mata bandföraren vidare över den övre bandrullen (1) och sedan mot bandupptagaren (2).
10. Linda bandföraren och färgbandet moturs runt bandupptagaren.
11. Vrid upptagaren moturs några varv så att färgbandet lindas på och sträcks.
P1056467-211 105SLPlus™ Snabbreferensguide 10/19/12
Ladda Färgband
12
12. Tryck ner skrivhuvudenheten (1), och vrid sedan öppningsspaken (2) medurs tills
den går i lås.
19
10/19/12 105SLPlus™ Snabbreferensguide P1056467-211
Ladda Färgband
20
Ta bort förbrukat färgband
Ta bort förbrukat färgband från bandupptagaren när färgbandet ska bytas.
Gör så här för att ta bort ett färgband:
1. Har färgbandet tagit slut?
Om färgbandet... Så...
Tog slut Gå vidare till nästa steg.
Inte tagit slut Skär eller bryt av färgbandet före bandupptagaren.
2. Håll i bandupptagaren och vrid bandlossningsvredet medurs till stoppet.
Bandlossningen vippar ner så att upptagarens grepp om det förbruk ade färgbandet lossnar.
3. Lossa sedan det förbrukade färgbandet från bandupptagaren och kasta det.
P1056467-211 105SLPlus™ Snabbreferensguide 10/19/12
