Ghid de referinţă rapidă 105SLPlus™
5 6
1
43
2
7 8
Utilizaţi acest ghid când folosiţi imprimanta zilnic. Pentru informaţii mai detaliate, consultaţi Ghidul utilizatorului.

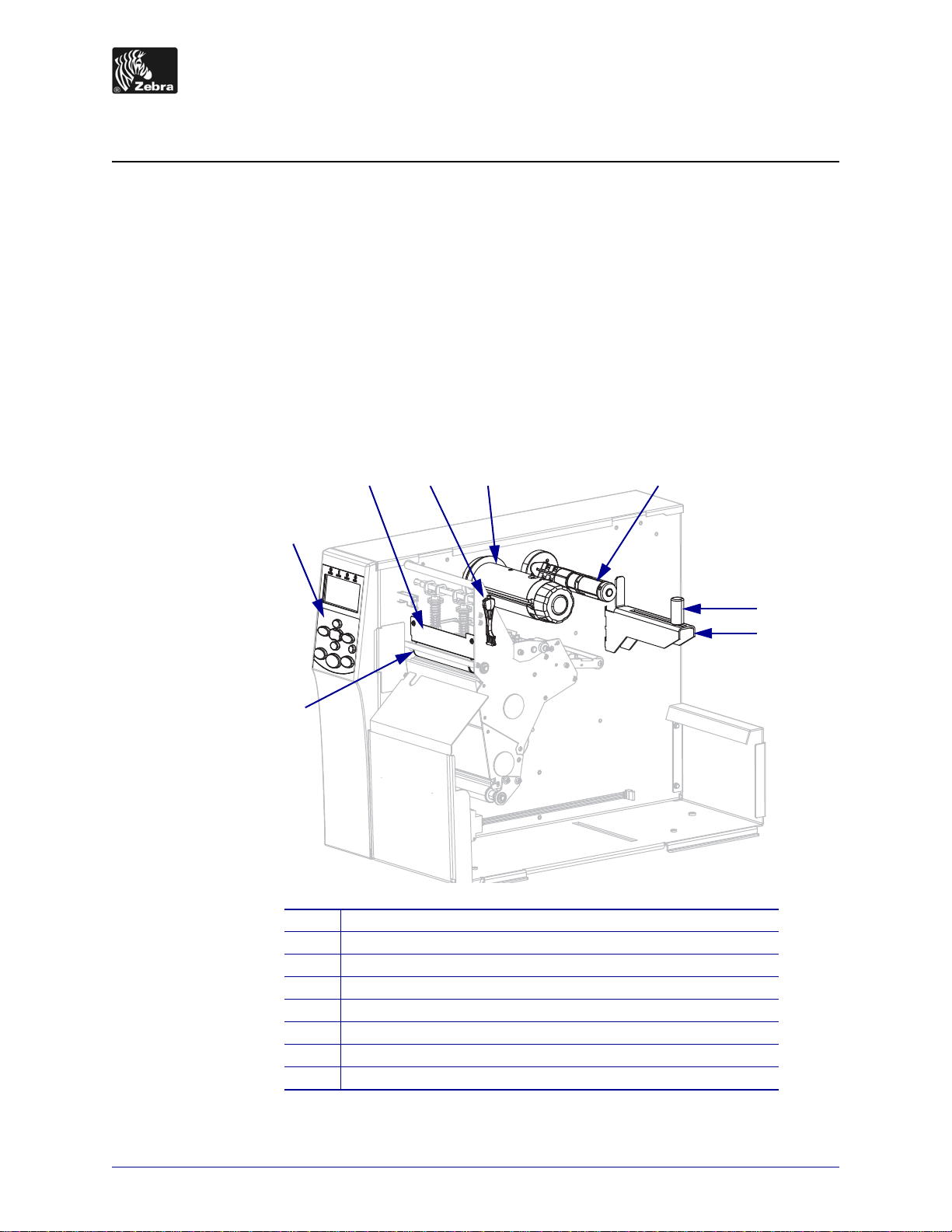

Figura 1 prezintă componentele din interiorul compartimentului pentru suporturi al imprimantei.
În funcţie de modelul imprimantei şi de opţiunile instalate, este posibil ca imprimanta să arate puţin diferit. Familiarizaţi-vă cu aceste componente înainte de a continua cu procedura de configurare a imprimantei.
Figura 1 • Componentele imprimantei
© 2012 ZIH Corp. Toate numele şi numerele de produse sunt mărci comerciale Zebra, iar Zebra şi sigla Zebra sunt mărci comerciale înregistrate ZIH Corp. Toate drepturile rezervate.
Cilindru de antrenare
1
Panou de control
2
Ansamblu cap de imprimare
3
Manetă de deschidere a capului de imprimare
4
Ax de înfăşurare a panglicii
5
Ax pentru furnizarea panglicii
6
Ghidaj de alimentare a suportului
7
Agăţătoarea rezervei de suport
8
P1056467-331
19.10.2012

Panoul de control

1 2 3 4
5
7
12 13 14
11
6
8
10
9
2
Panoul de control
Panoul de control (Figura 2) indică starea de funcţionare a imprimantei şi controlează operarea de bază a imprimantei.
Figura 2 • Panoul de control
LED de alimentare Aprins când imprimanta este pornit.
1
LED PAUSE
2
Aprins când imprimanta este în pauză.
(PAUZĂ) LED de eroare Clipeşte atunci când imprimanta necesită verificare.
3
LED de date Clipeşte rapid când imprimanta primeşte date.
4
Afişaj Afişează starea de funcţionare a imprimantei.
5
PLUS (+) Schimbă valorile parametrilor. Utilizările frecvente sunt pentru a mări o valoare,
6
pentru a răspunde „Da”, pentru a derula printre opţiuni sau pentru a schimba valori la introducerea parolei imprimantei.
PREVIOUS
7
(ANTERIOR) MINUS (-) Schimbă valorile parametrilor. Utilizările frecvente sunt pentru a micşora o valoare,
8
SETUP/EXIT
9
(CONFIGURARE/ IEŞIRE)
NEXT/SAVE
10
(URMĂTORUL/ SALVARE)
În modul Configurare, derulează afişajul la parametrul anterior. Ţineţi apăsat pentru a derula rapid.
pentru a răspunde „Nu”, pentru a derula printre opţiuni sau pentru a schimba poziţia cursorului la introducerea parolei imprimantei.
Intră şi iese în/din modul Configurare.
• În modul Configurare, derulează afişajul la următorul parametru. Ţineţi apăsat pentru a derula rapid.
•La ieşirea din modul Configurare, salvează toate modificările aduse secvenţei de configurare şi calibrare.
P1056467-331 Ghid de referinţă rapidă pentru 105SLPlus™ 19.10.2012
Panoul de control
3
CALIBRATE
11
(CALIBRARE)
PAUSE (PAUZĂ)
12
FEED
13
(ALIMENTARE) CANCEL
14
(REVOCARE)
Calibrează imprimanta pentru următoarele:
• Lungimea suportului
• Tipul de suport (continuu sau nu)
• Metoda de imprimare (termic direct sau transfer termic)
• Valori senzori
Porneşte sau opreşte funcţionarea imprimantei atunci când se apasă. Obligă imprimanta să încarce o etichetă albă la fiecare apăsare a butonului.
Revocă lucrările de imprimare când imprimanta este în pauză.
19.10.2012 Ghid de referinţă rapidă pentru 105SLPlus™ P1056467-331

Pregătirea imprimantei pentru utilizare

4
Pregătirea imprimantei pentru utilizare
După ce v-aţi familiarizat cu componentele imprimantei, pregătiţi imprimanta pentru utilizare.
Atenţie • Când încărcaţi suporturi sau panglică, scoateţi toate bijuteriile care pot intra în
contact cu capul de imprimare sau cu alte piese ale imprimantei.
Atenţie • Înainte de a atinge ansamblul capului de imprimare, descărcaţi de pe dvs. orice
tip de electricitate statică acumulată, atingând cadrul metalic al imprimantei sau utilizând obrăţară şi un covoraş antistatice.
Pentru a instala imprimanta, efectuaţi paşii următori:
1. Alegeţi pentru imprimantă o amplasare care îndeplineşte următoarele condiţii:
•trebuie să fie o suprafaţă solidă, nivelată, cu o dimensiune şi o rezistenţă adecvate pentru susţinerea imprimantei;
•trebuie să includă suficient spaţiu pentru ventilaţie şi pentru accesul la componentele şi conectorii imprimantei;
•trebuie să se afle la mică distanţă de o sursă de alimentare adecvată, uşor accesibilă.
2. Despachetaţi şi inspectaţi imprimanta. Dacă este necesar, semnalaţi orice defecţiune
cauzată de transport. Pentru informaţii suplimentare, consultaţi Ghidul utilizatorului.
3. Amplasaţi imprimanta în locul ales.
4. Conectaţi capătul mamă al cablului de alimentare cu c.a. la conectorul de alimentare
cu c.a. din partea din spate a imprimantei.
P1056467-331 Ghid de referinţă rapidă pentru 105SLPlus™ 19.10.2012
Pregătirea imprimantei pentru utilizare
115 V AC
230 V AC
115 V c.a.
115 V c.a.

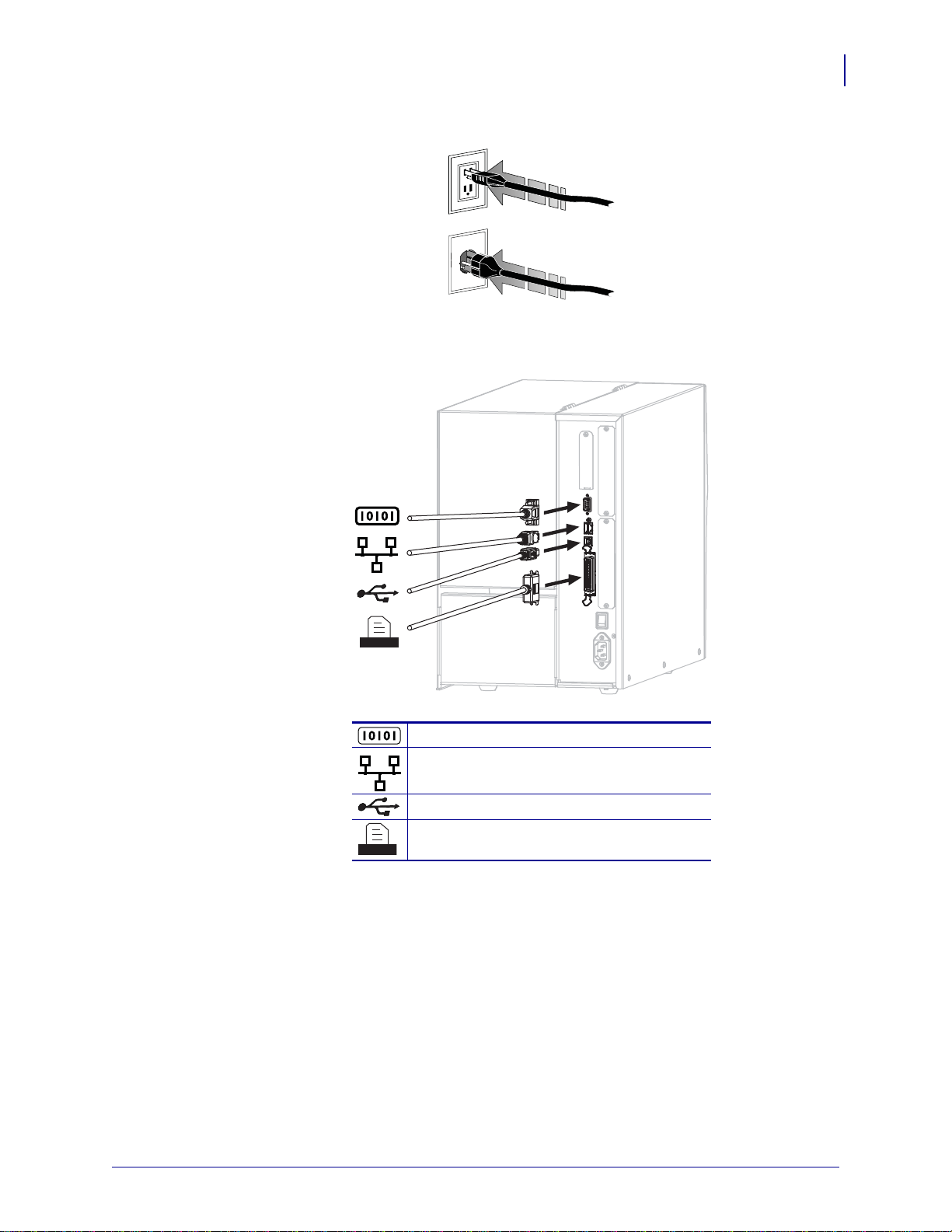

5. Conectaţi capătul tată al cablului de alimentare cu c.a. la o sursă de alimentare adecvată.
6. Conectaţi imprimanta la un computer utilizând una sau mai multe dintre conexiunile
disponibile. Conexiunile standard sunt indicate aici. De asemenea, pe imprimanta dvs. poate exista o opţiune de server de imprimare wireless ZebraNet.
5
Port serial Port intern pentru server de imprimare
conectat prin cablu Ethernet Port USB Port paralel
19.10.2012 Ghid de referinţă rapidă pentru 105SLPlus™ P1056467-331
Pregătirea imprimantei pentru utilizare
6

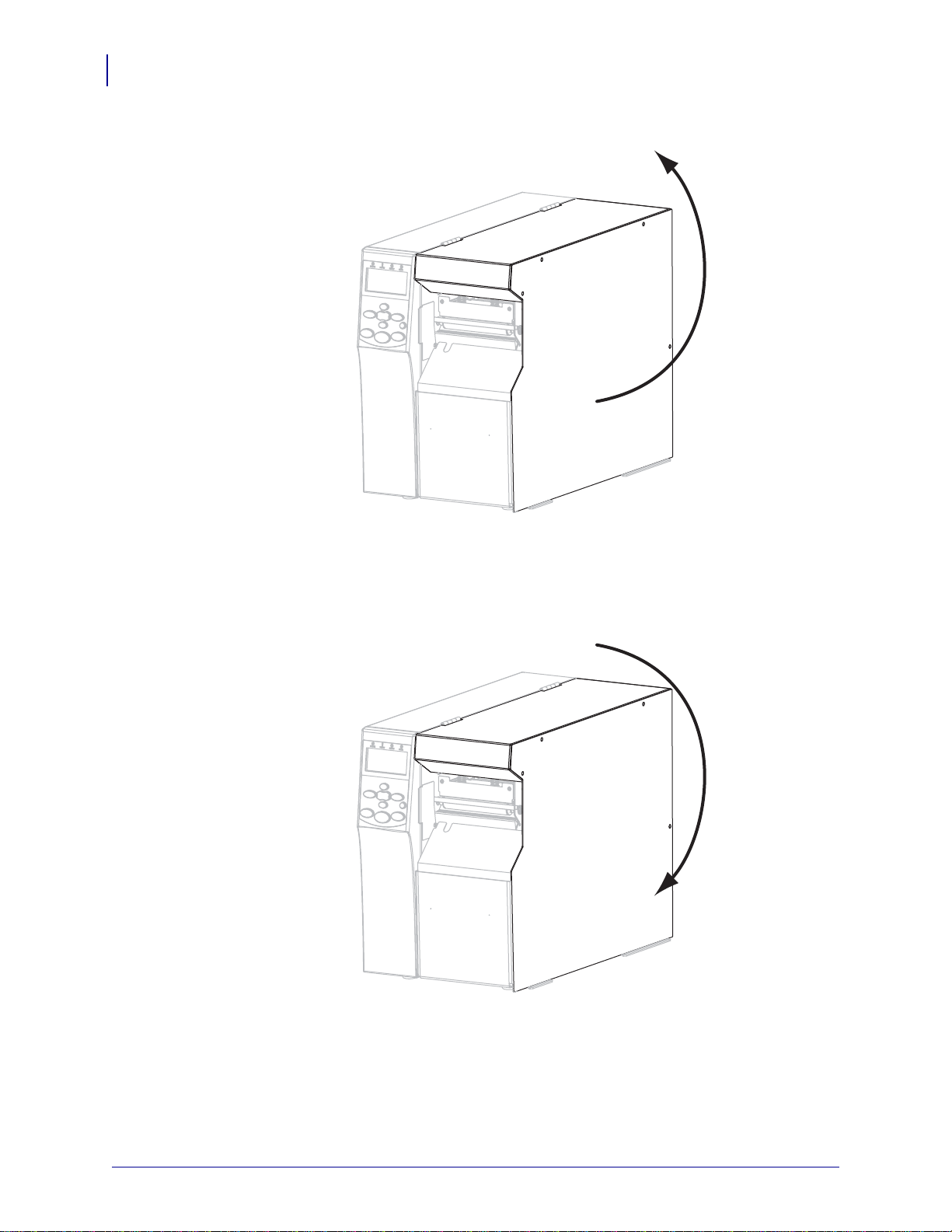

7. Ridicaţi uşa pentru suporturi.
8. Alimentaţi imprimanta cu suporturi (consultaţi Încărcarea suporturilor de la pagina 9).
9. La utilizarea suportului pentru transfer termic, încărcaţi panglică în imprimantă (consultaţi
Încărcarea panglicii de la pagina 15). Suportul termic direct nu necesită panglică.
10. Închideţi uşa pentru suporturi.
P1056467-331 Ghid de referinţă rapidă pentru 105SLPlus™ 19.10.2012

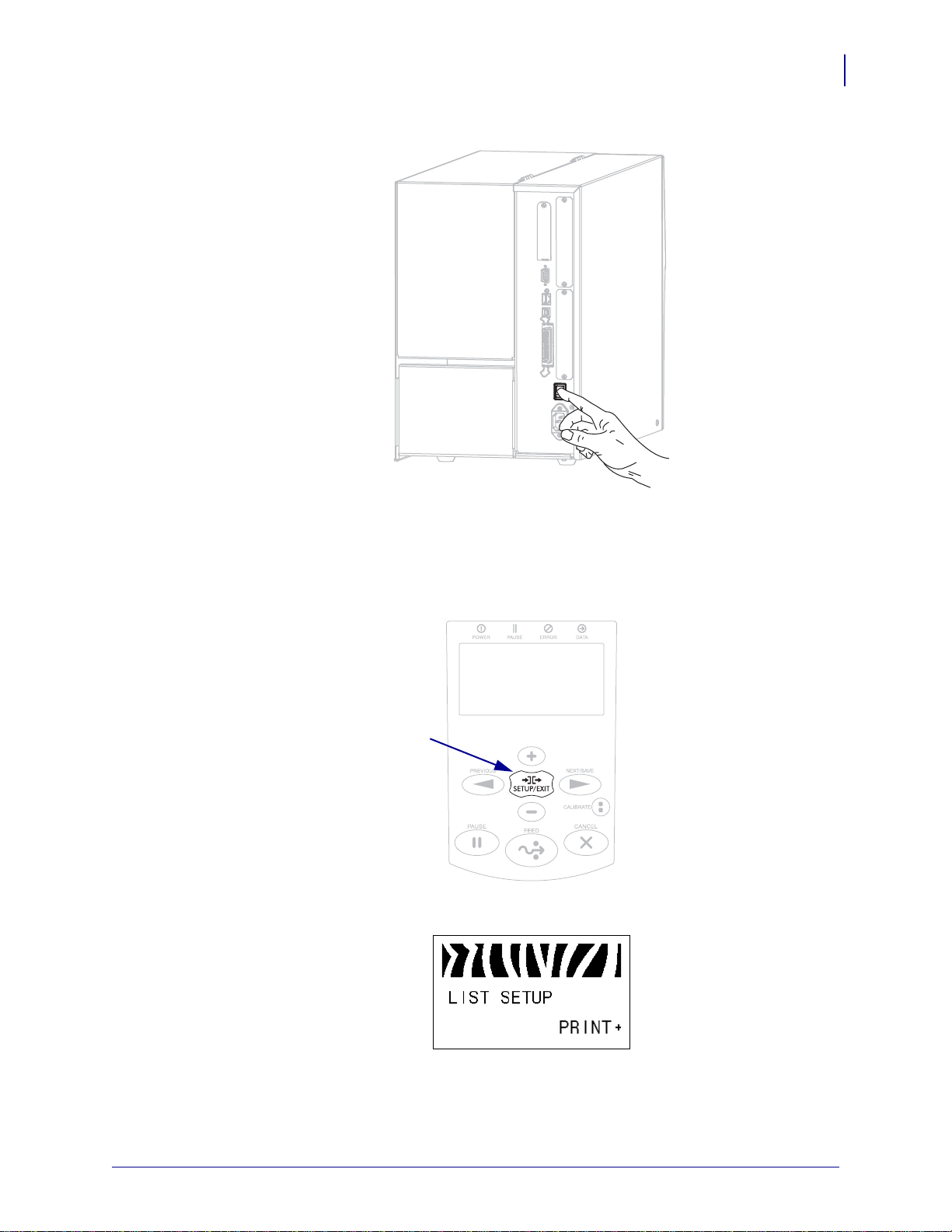

11. Porniţi (I) imprimanta.
1
Pregătirea imprimantei pentru utilizare
7
Imprimanta se iniţializează şi efectuează o autotestare. Mesajul
PRINTER READY
(IMPRIMANTA ESTE PREGĂTITĂ) apare când imprimanta este gata de imprimare.
12. Pentru a verifica alimentarea corectă cu suporturi şi panglică, imprimaţi o etichetă de
configuraţie a imprimantei. a. Pe panoul de control, apăsaţi pe
b. Apăsaţi pe
PREVIOUS (ANTERIOR) sau pe NEXT/SAVE
SETUP/EXIT (CONFIGURARE/IEŞIRE).
(URMĂTORUL/SALVARE) până când ajungeţi la:
19.10.2012 Ghid de referinţă rapidă pentru 105SLPlus™ P1056467-331
Pregătirea imprimantei pentru utilizare
8
c. Apăsaţi pe PLUS (+) pentru a selecta PRINT (IMPRIMARE).
Dacă suporturile şi panglica sunt corect încărcate, este imprimată o etichetă de configuraţie a imprimantei. Aici este prezentată o mostră de etichetă.
d. Pentru a ieşi din modul Configurare, apăsaţi pe
IEŞIRE), apoi pe
13. Pentru a testa conexiunea dintre imprimantă şi computer, utilizaţi un set de proiectare
NEXT/SAVE (URMĂTORUL/SALVARE).
SETUP/EXIT (CONFIGURARE/
pentru etichete pentru a crea o mostră de etichetă şi pentru a o trimite imprimantei. Zebra vă recomandă ZebraDesigner Pro. Puteţi descărca acest software de la
http://www.zebra.com/software şi îl puteţi utiliza în modul Demo pentru a imprima
omostră de etichetă.
P1056467-331 Ghid de referinţă rapidă pentru 105SLPlus™ 19.10.2012

Încărcarea suporturilor

Utilizaţi instrucţiunile din această secţiune pentru a încărca suporturi în modul Separare (Figura 3). Pentru instrucţiuni despre încărcarea suporturilor pliate sau pentru încărcarea în diferite moduri de imprimare, consultaţi Ghidul utilizatorului.
Atenţie • Când încărcaţi suporturi sau panglică, scoateţi toate bijuteriile care pot intra
în contact cu capul de imprimare sau cu alte piese ale imprimantei.
Figura 3 • Calea suporturilor în modul Separare
Încărcarea suporturilor
9
Pentru a încărca suporturi tip rulou în modul Separare, efectuaţi următorii paşi:
1. Scoateţi şi aruncaţi orice etichete murdare sau fixate cu lipici sau cu bandă adezivă.
Teanc de etichete Etichete
19.10.2012 Ghid de referinţă rapidă pentru 105SLPlus™ P1056467-331
Încărcarea suporturilor
1
10
2. Trageţi afară ghidajul de alimentare a suportului, până la capăt.
3. Aşezaţi ruloul de suport pe agăţătoarea rezervei de suport. Împingeţi ruloul până la capăt.
4. Glisaţi spre interior ghidajul de alimentare a suportului până când acesta atinge
marginea ruloului.
5.
Atenţie • Capul de imprimare poate să fie fierbinte şi poate cauza arsuri grave. Lăsaţi
capul de imprimare să se răcească.
Deschideţi ansamblul capului de imprimare, rotind maneta de deschidere a capului de imprimare (
1) în sens invers acelor de ceasornic.
P1056467-331 Ghid de referinţă rapidă pentru 105SLPlus™ 19.10.2012
Încărcarea suporturilor
1
1
6. Slăbiţi şurubul fluture (nu este vizibil din acest unghi) amplasat în partea de jos a
ghidajului exterior pentru suporturi (
7. Glisaţi în afară, până la capăt, ghidajul exterior pentru suporturi (1).
1).
11
19.10.2012 Ghid de referinţă rapidă pentru 105SLPlus™ P1056467-331
Încărcarea suporturilor
2
3
1
1
3
2
12
8. Dacă imprimanta include un ansamblu de reglare a suporturilor (1), treceţi suportul pe sub
rola ansamblului de reglare a suporturilor. Pentru toate imprimantele, treceţi suportul pe sub rola de ghidare a suportului (
Important • Asiguraţi-vă că aţi trecut suportul pe sub aceste componente. Dacă treceţi
2), apoi pe sub senzorul pentru suport din partea de sus (3).
suportul pe deasupra lor, suportul va obstrucţiona senzorul de panglică şi va provoca o eroare falsă
RIBBON OUT (FĂRĂ PANGLICĂ).
9. Împingeţi suportul înainte până când trece pe sub ansamblul capului de imprimare (1), pe
sub placadeprindere (
2), apoi pe deasupra cilindrului de antrenare (3).
P1056467-331 Ghid de referinţă rapidă pentru 105SLPlus™ 19.10.2012
Încărcarea suporturilor
1
2
1
10. Aliniaţi suportul cu ghidajul interior pentru suporturi (1). Glisaţi spre interior ghidajul
suportului (
11. Strângeţi şurubul fluture (nu este vizibil din acest unghi) amplasat în partea de jos
a ghidajului exterior pentru suporturi (
2) până când acesta doar atinge marginea suportului.
1).
13
19.10.2012 Ghid de referinţă rapidă pentru 105SLPlus™ P1056467-331
Încărcarea suporturilor
12
14
12. Împingeţi în jos ansamblul capului de imprimare (1), apoi rotiţi maneta de deschidere
a capului de imprimare (
2) în sensul acelor de ceasornic, până când se fixează în poziţie.
P1056467-331 Ghid de referinţă rapidă pentru 105SLPlus™ 19.10.2012

Încărcarea panglicii

12
Utilizaţi instrucţiunile din această secţiune pentru a încărca panglica de utilizat cu etichete pentru transfer termic. Pentru etichetele termice directe, nu încărcaţi panglică în imprimantei. Scoateţi panglica utilizată de pe axul de înfăşurare a panglicii de fiecare dată când schimbaţi rola de panglică (consultaţi Scoaterea panglicii uzate de la pagina 20).
Atenţie • Când încărcaţi suporturi sau panglică, scoateţi toate bijuteriile care pot intra
în contact cu capul de imprimare sau cu alte piese ale imprimantei.
Important • Utilizaţi o panglică mai lată decât suportul, pentru a proteja capul de imprimare
împotriva uzurii. Panglica trebuie să fie acoperită pe exterior (pentru mai multe informaţii, consultaţi Ghidul utilizatorului).
Pentru a încărca panglica, efectuaţi următorii paşi:
1. Aliniaţi săgeata (1) de pe butonul axului de înfăşurare a panglicii cu crestătura (2) din
axul de înfăşurare a panglicii.
Încărcarea panglicii
15
2. Aliniaţi segmentele axului pentru furnizarea panglicii.
3. Poziţionaţi panglica astfel încât capătul liber să se deruleze în sensul acelor de ceasornic.
19.10.2012 Ghid de referinţă rapidă pentru 105SLPlus™ P1056467-331
Încărcarea panglicii
23 1
1
16

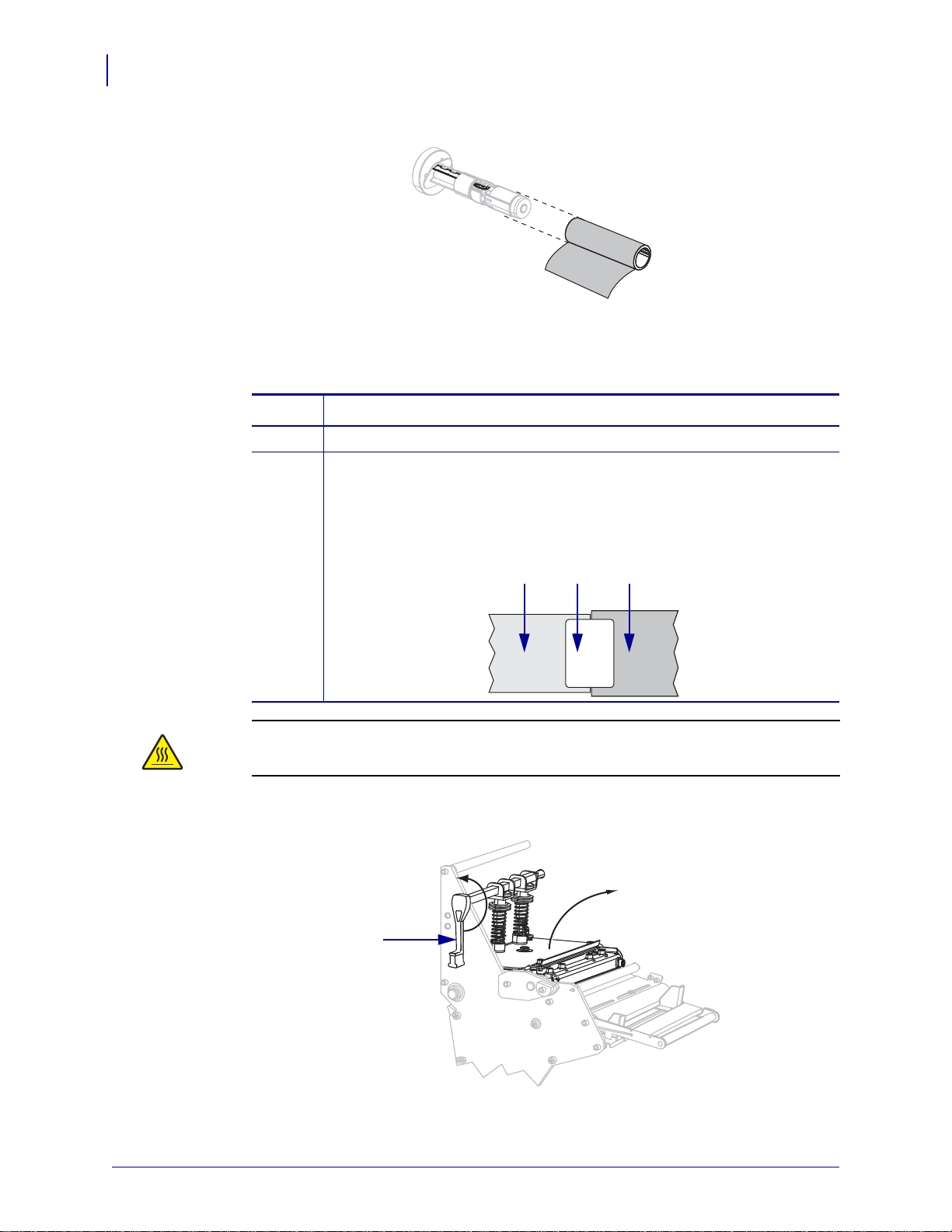

4. Aşezaţi rola de panglică pe axul pentru furnizarea panglicii. Împingeţi rola până la capăt.
5. Un ghidaj pentru panglică simplifică încărcarea şi descărcarea panglicii. Rola de panglică
are ataşată la capăt o bucată de hârtie sau alt element care să poată servi ca ghidaj pentru panglică?
Dacă… Atunci…
Da Continuaţi cu pasul următor. Nu
a. Trageţi afară o bucată de suport (etichete şi strat de susţinere) de
aproximativ 150-300 mm lungime de pe rolă.
b. Dezlipiţi o etichetă de pe banda de suport. c. Utilizaţi această etichetă (1) pentru a ataşa capătul panglicii (2) la banda
de suport (
3). Banda de suport acţionează ca ghidaj.
6.
Atenţie • Capul de imprimare poate să fie fierbinte şi poate cauza arsuri grave.
Lăsaţi capul de imprimare să se răcească.
Deschideţi ansamblul capului de imprimare, rotind maneta de deschidere a capului de imprimare (
1) în sens invers acelor de ceasornic.
P1056467-331 Ghid de referinţă rapidă pentru 105SLPlus™ 19.10.2012
Încărcarea panglicii
2
1
1
3
2

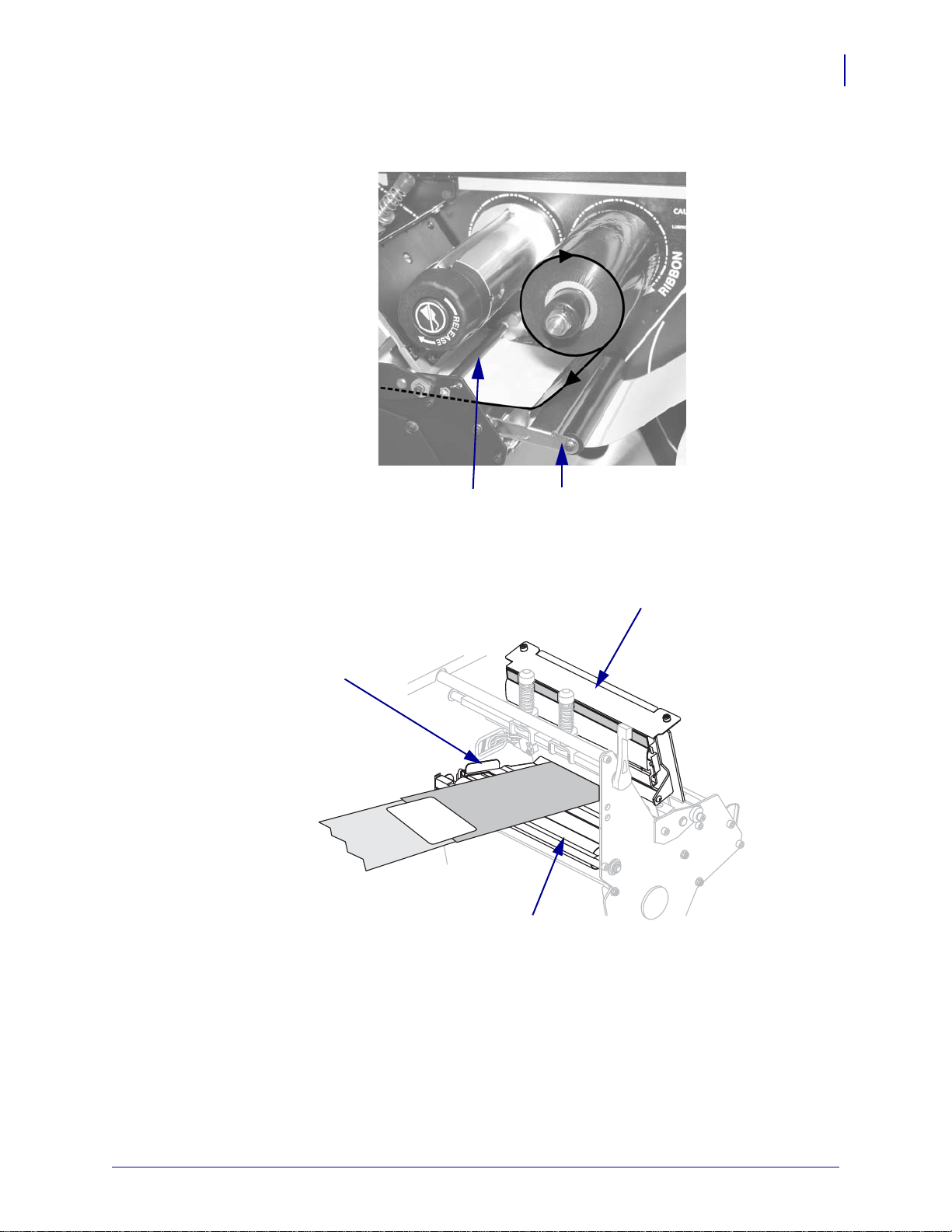

7. Treceţi panglica peste ansamblul de reglare a panglicii (1) şi pe sub rola de ghidare a
panglicii (
2).
17
8. Împingeţi ghidajul panglicii înainte până când trece pe sub ansamblul capului de
imprimare ( antrenare (
1), pe deasupra plăcii de prindere (2), apoi pe deasupra cilindrului de
3).
19.10.2012 Ghid de referinţă rapidă pentru 105SLPlus™ P1056467-331
Încărcarea panglicii
21
18

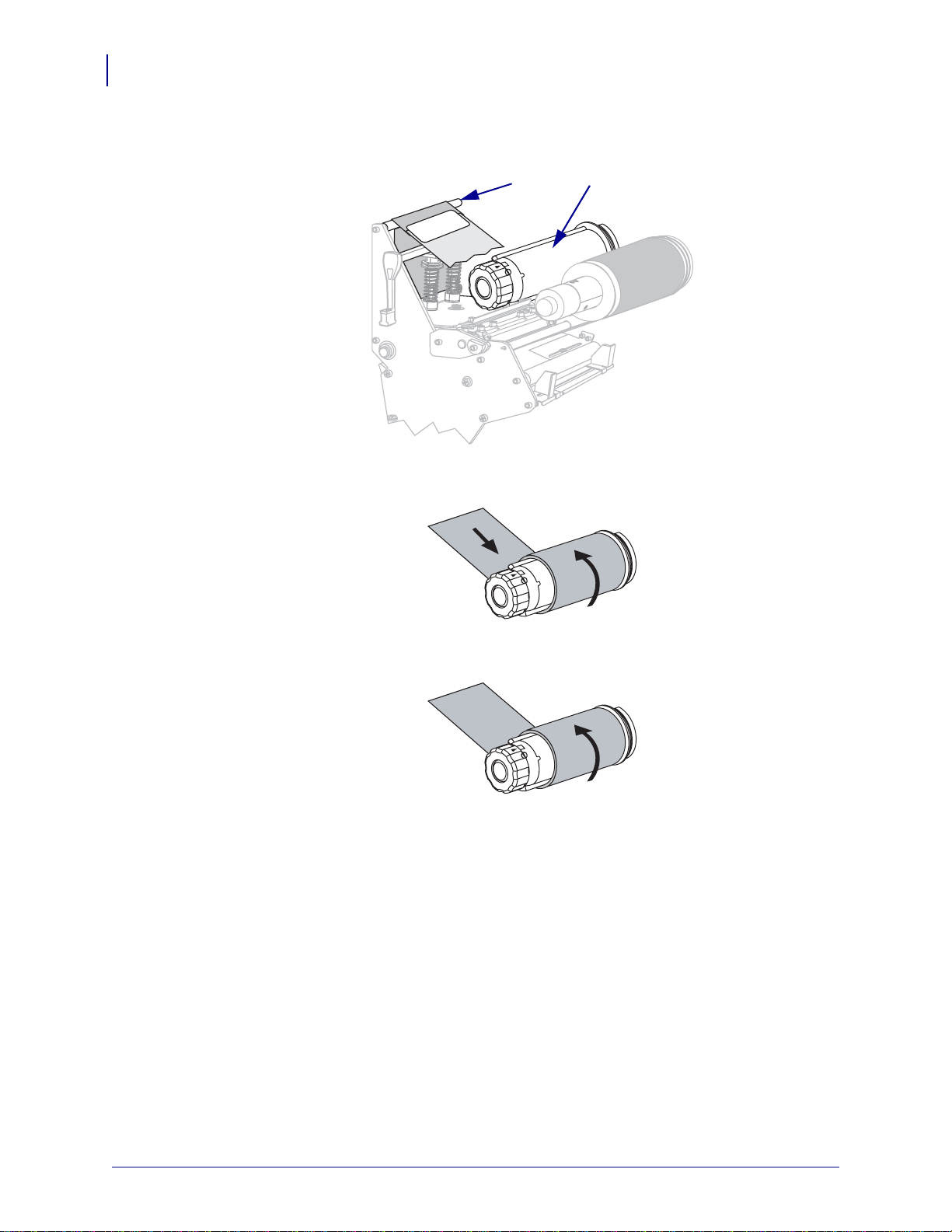

9. Treceţi ghidajul panglicii pe deasupra rolei superioare pentru panglică (1), apoi spre axul
de înfăşurare a panglicii (
10. Bobinaţi ghidajul panglicii şi panglica ataşată în sens invers acelor de ceasornic, în jurul
2).
axului de înfăşurare a panglicii.
11. Rotiţi axul câteva ture în sens invers acelor de ceasornic pentru a bobina panglica şi
a elimina orice deformare.
P1056467-331 Ghid de referinţă rapidă pentru 105SLPlus™ 19.10.2012
Încărcarea panglicii
12
12. Împingeţi în jos ansamblul capului de imprimare (1), apoi rotiţi maneta de deschidere
a capului de imprimare (
2) în sensul acelor de ceasornic, până când se fixează în poziţie.
19
19.10.2012 Ghid de referinţă rapidă pentru 105SLPlus™ P1056467-331
Încărcarea panglicii
20

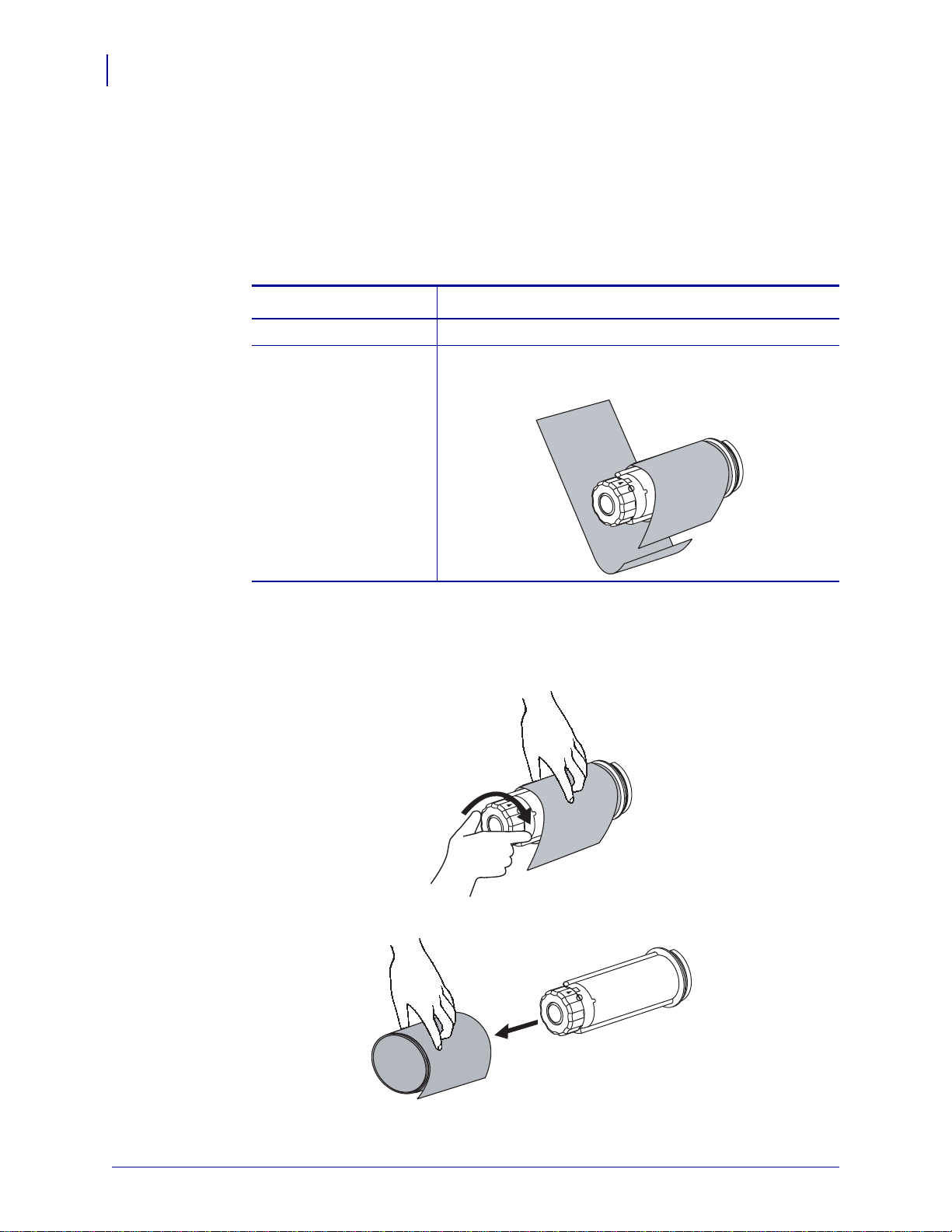

Scoaterea panglicii uzate

Scoateţi panglica uzată de pe axul de înfăşurare a panglicii de fiecare dată când schimbaţi rola de panglică.
Pentru a scoate panglica uzată, parcurgeţi următorii paşi:
1. Panglica s-a consumat?
Dacă panglica... Atunci
S-a consumat Continuaţi cu pasul următor. Nu s-a consumat Tăiaţi sau rupeţi panglica înaintea axului de înfăşurare
apanglicii.
2. În timp ce ţineţi de axul de înfăşurare a panglicii, răsuciţi butonul de eliberare a panglicii,
în sensul acelor de ceasornic, până se opreşte. Barele de eliberare a panglicii pivotează în jos, uşurând alunecarea axului pe panglica
uzată.
3. Glisaţi panglica uzată afară de pe axul de înfăşurare a panglicii şi aruncaţi-o.
P1056467-331 Ghid de referinţă rapidă pentru 105SLPlus™ 19.10.2012
Loading...
