105SLPlus™ ātro uzziņu rokasgrāmata
5 6
1
43
2
7
8
Lietojot printeri ikdienā, izmantojiet šo rokasgrāmatu. Plašāku informāciju skatiet lietotāja
rokasgrāmatā.
Printera detaļas
1. attēls redzamas printera drukas materiālu nodalījuma detaļas. Atkarībā no printera modeļa
un konfigurācijas printera izskats var nedaudz atšķirties. Pirms sākat printera uzstādīšanu,
iepazīstieties ar šīm detaļām.
1. attēls • Printera detaļas
© 2012 ZIH Corp. Visi izstrādājumu nosaukumi un numuri ir uzņēmuma Zebra
preču zīmes vai reģistrētas preču zīmes; Zebra un Zebra logotips ir uzņēmuma
ZIH Corp. reģistrētas preču zīmes. Visas tiesības saglabātas.
Piespiedējrullītis
1
Va d ības panelis
2
Drukas galviņas bloks
3
Drukas galviņas atvēršanas svira
4
Lentes uztvērējspole
5
Lentes padeves spole
6
Drukas materiālu padeves vadotne
7
Drukas materiālu turētājs
8
P1056467-281
12.10.19
Vadības panelis
1 2 3 4
5
7
12 13 14
11
6
8
10
9
2
Vadības panelis
Va d ības panelī (2. attēls) ir redzams printera darbības statuss, un, izmantojot vadības paneli,
var vadīt printera pamatdarbības.
2. attēls • Vadības panelis
1
Strāvas
Deg, kad printera ir ieslēgts.
padeves
indikators
2
Funkcijas
Deg, kad printera darbība ir pauzēta.
PAUSE
(Pauze)
indikators
Kļūdas
3
Mirgo, kad printera ir jāpārbauda.
indikators
Datu
4
Mirgo ātri, kad printera saņem datus.
indikators
Displejs Parāda printera darbības statusu.
5
PLUS (+) Maina parametru vērtības. Lieto vērtības palielināšanai, apstiprinošas atbildes
6
sniegšanai, lai pārvietotos pa izvēlni vai mainītu vērtības, ievadot printera paroli.
PREVIOUS
7
(Iepriekšējais)
MĪNUS (–) Maina parametru vērtības. Lieto vērtības mazināšanai, noraidošas atbildes
8
SETUP/EXIT
9
(Iestatīt/iziet)
Iestatīšanas režīmā displejā parāda iepriekšējo parametru. Lai ritinātu ātri, turiet
nospiestu.
sniegšanai, lai pārvietotos pa izvēlni vai mainītu kursora pozīciju, ievadot
printera paroli.
Aktivizē un iziet no iestatīšanas režīma.
P1056467-281 105SLPlus™ ātro uzziņu rokasgrāmata 12.10.19
Vadības panelis
3
10
11
12
13
14
NEXT/SAVE
(Nākamais/
saglabāt)
CALIBRATE
(Kalibrēšana)
PAU SE
(Pauze)
FEED
(Padeve)
CANCEL
(Atcelt)
•Iestatīšanas režīmā displejā parāda nākamo parametru. Lai ritinātu ātri,
turiet nospiestu.
• Izejot no iestatīšanas režīma, saglabā konfigurēšanas un kalibrēšanas secībā
veiktās izmaiņas.
Kalibrē šādas printera iespējas:
• drukas materiālu garumu;
• drukas materiālu veidu (pārtraukts vai nepārtraukts);
• drukas metodi (tiešā termiskā vai termopārnese);
•sensora vērtības.
To nospiežot, tiek uzsākta vai pārtraukta printera darbība.
Katru reizi nospiežot šo pogu, printeris padod vienu tukšu uzlīmi.
Atceļ drukas darbus, ja printera darbība ir pauzēta.
12.10.19 105SLPlus™ ātro uzziņu rokasgrāmata P1056467-281
Printera sagatavošana darbam
4
Printera sagatavošana darbam
Kad esat iepazinies ar printera detaļām, sagatavojiet printeri darbam.
Uzmanību! • Ievietojot drukas materiālus vai lenti, noņemiet visas rotas, kas varētu
saskarties ar drukas galviņu vai citām printera detaļām.
Uzmanību! • Pirms pieskaraties drukas galviņas blokam, novadiet uzkrāto statisko
elektrību, pieskaroties printera metāla rāmim vai izmantojot antistatisko aproci vai paklāju.
Lai uzstādītu printeri, rīkojieties kā norādīts turpmāk.
1. Izvēlieties printera atrašanās vietu, kas atbilst turpmāk minētajām prasībām:
• gluda un līdzena virsma, kur ir pietiekoši daudz vietas un izturīgs pamats;
• pietiekami daudz vietas ventilācijai un ērta piekļūšana printera detaļām un
savienotājiem;
•atrodas netālu no atbilstīgas kontaktligzdas, kurai var ērti piekļūt.
2. Izsaiņojiet un pārbaudiet printeri. Ja nepieciešams, ziņojiet par bojājumiem, kas radušies
piegādes laikā. Vairāk informācijas skatiet lietotāja rokasgrāmatā.
3. Novietojiet printeri izvēlētajā vietā.
4. Savienojiet maiņstrāvas vada spraudligzdu ar maiņstrāvas savienotāju printera aizmugurē.
P1056467-281 105SLPlus™ ātro uzziņu rokasgrāmata 12.10.19
Printera sagatavošana darbam
115 V AC
230 V AC
Maiņstrāva 115 V
Maiņstrāva 230 V
5. Iespraudiet maiņstrāvas vada spraudkontaktu atbilstošā kontaktligzdā.
6. Pievienojiet printeri datoram, izmantojot vienu vai vairākus pieejamos savienojumus.
Standarta savienojumi ir norādīti šajā dokumentā. ZebraNet bezvadu drukas servera opcija
var būt pieejama arī jūsu printerim.
5
Seriālais ports
Iekšējais vadu Ethernet drukas serveris
USB ports
Paralēlais ports
12.10.19 105SLPlus™ ātro uzziņu rokasgrāmata P1056467-281
Printera sagatavošana darbam
6

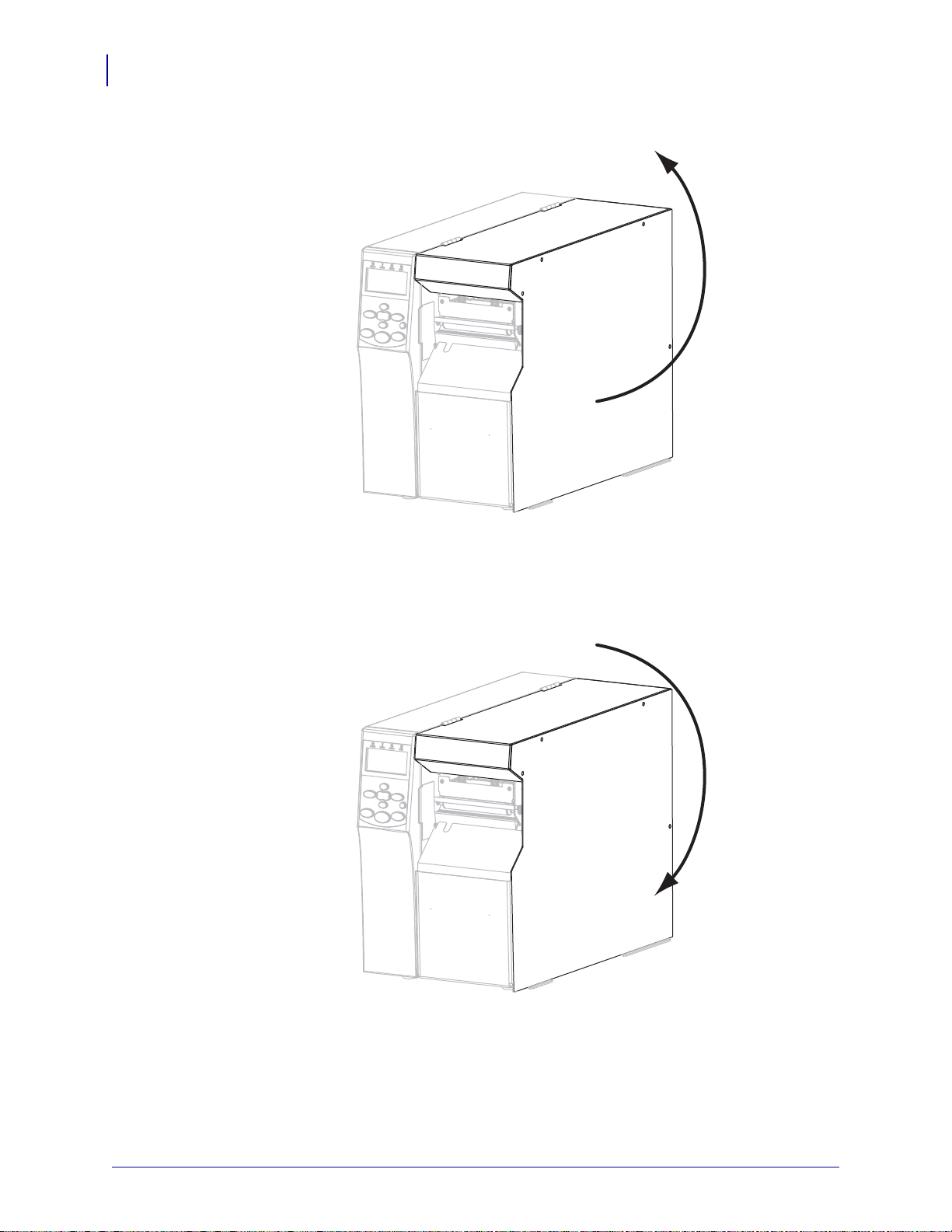

7. Atveriet drukas materiālu nodalījuma pārsegu.
8. Ievietojiet drukas materiālus printerī (sk. Drukas materiālu ievietošana 9).
9. Izmantojot termopārneses drukas materiālus, ievietojiet lenti printerī (sk. Lentes
ievietošana 15). Tiešās termiskās drukas materiāliem lente nav vajadzīga.
10. Aizveriet drukas materiālu nodalījuma pārsegu.
P1056467-281 105SLPlus™ ātro uzziņu rokasgrāmata 12.10.19
