105SLPlus™ Kort funktionsoversigt
5 6
1
43
2
7
8
I denne vejledning beskrives den daglige betjening af printeren. Nærmere oplysninger findes
i brugervejledningen .
Printerkomponenter
Figur 1 viser komponenterne i printerens etiketrum. Afhængigt af printermodellen og de
installerede valgmuligheder kan din printer se lidt anderledes ud. Gør dig selv fortrolig med
disse komponenter, før du fortsætter med printeropsætningen.
Figur 1 • Printerkomponenter
© 2012 ZIH Corp. Alle produktnavne og -numre er Zebra
varemærker, og Zebra og Zebra-logoet er registrerede
varemærker, der tilhører ZIH Corp. Alle rettigheder forbeholdes.
Valse
1
Betjeningspanel
2
Printhoved
3
Håndtag til åbning af printhoved
4
Farvebåndets oprulningsspindel
5
Farvebåndets indføringsspindel
6
Mediefremføringsstyr
7
Mediefremføringsbøjle
8
P1056467-181
19-10-2012
Betjeningspanel
1 2 3 4
5
7
12 13 14
11
6
8
10
9
2
Betjeningspanel
Betjeningspanelet (Figur 2) viser printerenens driftsstatus og styrer den grundlæggende
betjening af printerenen.
Figur 2 • Betjeningspanel
1
Tænd/sluk-
Lyser, når printeren er tændt.
lampe
PAUSE lampe Lyser, når printeren er tændt.
2
Fejl-lampe Blinker, når du skal være opmærksom på prin teren.
3
Datalampe Blinker hurtigt, når printeren modtager data.
4
Display Viser printerenens driftsstatus.
5
PLUS (+) Ændrer parameterværdierne. Anvendes normalt til at øge en værdi, at svare „ja“,
6
at rulle gennem valg eller ændre værdier ved indtastning af ad gangskoden til
printeren.
7
FORRIGE
Ruller i opsætningstilstanden displayet til d en foregående parameter. T ryk på den og
hold den nede for at rulle hurtigt.
MINUS(-) Ændrer parameterværdierne. Anvendes normalt til at mindske en værdi, at svare
8
INSTALLATIO
9
10
N/AFSLUT
NÆSTE/GEM
„nej“, at rulle gennem valg eller flytte markøren ved indtastning af adgangskoden
til printeren.
Åbner og afslutter opsætningstilstanden.
• Ruller i opsætningstilstanden displayet til den næste parameter. Tryk på den og
hold den nede for at rulle hurtigt.
• Gemmer ved afslutning af opsætningen de ændringer, der er foretaget
i konfigurations- og kalibreringssekvensen.
P1056467-181 105SLPlus™ Kort funktionsoversigt 19-10-2012
Betjeningspanel
3
11
12
13
14
KALIBRER
PAUSE
FREMFR
ANNULLER
Kalibrerer printeren for følgende:
• Etiketlængde
• Etikettype (endeløs eller ikke-endeløs)
• Udskrivningsmetode (termotryk eller termooverføring)
• Sensorværdier
Starter eller standser printeren, når den trykkes.
Tvinger printeren til at fremføre en etiket, hver gang der trykkes på knappen.
Annullerer udskrivningen, når printerenen er standset midlertidigt.
19-10-2012 105SLPlus™ Kort funktionsoversigt P1056467-181
Klargøring af printeren til brug
4
Klargøring af printeren til brug
Når du er fortrolig med printerens dele, skal du klargøre printeren til brug.
Forsigtig • Når du isætter medier eller farvebånd, skal du aftage alle smykker, der kunne
komme i kontakt med printhovedet eller andre printerdele.
Forsigtig • Før du berører printhovedet, skal du aflade eventuel opbygget statisk
elektricitet ved at berøre printerens metalramme eller ved at anvende et dertil beregnet
armbånd med tilhørende måtte.
Printeren opsættes i følgende følgende trin:
1. Vælg en placering til printeren, der opfylder disse betingelser:
• Skal være en tilstrækkelig stor fast, vandret flade, stærk nok til at bære printeren
• Skal have plads nok til ventilation og adgang til printerens komponenter og stik
• Skal være i nærheden af en egnet og let tilgængelig stikkontakt
2. Udpak og efterse printeren. Rapporter eventuelle transportskader, hvis påkrævet.
Yderligere oplysninger findes i brugervejledningen .
3. Placer printeren på det valgte sted.
4. Sæt netledningens hunstik i netstikket bag på printeren.
P1056467-181 105SLPlus™ Kort funktionsoversigt 19-10-2012
Klargøring af printeren til brug
115 V AC
230 V AC
115 V AC
230 V AC
5. Sæt netledningens hanstik i stikkontakten.
6. Forbind printeren med en computer ved hjælp af en eller flere af de mulige tilslutninger.
Standardforbindelserne vises her. Der kan også være et valg til ZebraNet trådløs
printserver på printeren.
5
Seriel port
Ethernet printserver på intern
kableforbindelse
USB-port
Parallelport
19-10-2012 105SLPlus™ Kort funktionsoversigt P1056467-181
Klargøring af printeren til brug
6
7. Løft lemmen til printmediet.
8. Sæt etiketterne i printeren (se Isæt medie på side 9).
9. V e d anvendelse af termooverføringsetiketter fødes farvebåndet ind i printeren (se Isætning
af farvebånd på side 15). Termotryksetiketter benytter ikke farvebånd.
10. Luk lemmen til printmediet.
P1056467-181 105SLPlus™ Kort funktionsoversigt 19-10-2012
11. Tænd (I) printeren.
1
Klargøring af printeren til brug
7
Printeren starter op og udfører en selvtest. Der vises
PRINTER KLAR, når printeren
er klar til at udskrive.
12. For at sikre, at etiketter og farvebånd er isat korrekt skal du udskrive en etiket med
indstillinger til printeren.
a. Tryk på
b. Tryk på
OPSÆTNING/AFSLUT på betjeningspanelet.
FORRIGE eller NÆSTE/GEM, til du ruller frem til:
19-10-2012 105SLPlus™ Kort funktionsoversigt P1056467-181
Klargøring af printeren til brug
8
c. Tryk på PLUS (+), for at markere PRINT.
Hvis etiketterne og farvebåndet er isat korrekt, udskrives en etiket med
printerkonfigurationen. Et eksempel på en etiket vises her.
d. Afslut opsætningstilstande n ved at trykke på
NÆSTE/GEM.
på
13. Du kan teste forbindelsen mellem printeren og computeren ved at anvende et
OPSÆTNING/AFSLUT, og tryk derefter
etiketdesignprogram til at oprette en prøveetiket og sende den til printeren. Zebra
anbefaler ZebraDesigner Pro. Du kan downloade denne software fra
http://www.zebra.com/software og bruge den som demo til at udskrive en prøveetiket.
P1056467-181 105SLPlus™ Kort funktionsoversigt 19-10-2012
Isæt medie
Med vejledningerne i dette afsnit kan du isætte en rulle med etiketter i afrivningstilstand
(Figur 3). En vejledning til isætning af leporellolister eller isætning i forskellige
printfunktioner findes i brugervejledningen.
Forsigtig • Når du isætter medier eller farvebånd, skal du aftage alle smykker, der kunne
komme i kontakt med printhovedet eller andre printerdele.
Figur 3 • Afrivningsetikettens indføringsgang
Isæt medie
9
Rulleetiketter til afrivning isættes med følgende trin:
1. Aftag og kasser mærker eller etiketter, der er snavsede eller holdes med lim eller tape.
Mærker Etiketter
19-10-2012 105SLPlus™ Kort funktionsoversigt P1056467-181
10
1
Isæt medie
2. Træk mediefremføringsstyret så langt ud, som det kan komme.
3. Placer etiketrullen på indføringsbøjlen. Tryk rullen så langt tilbage, som den kan komme.
4. Skub etiketstyret ind, til det lige nøjagtigt rører kanten af rullen.
5.
Forsigtig • Printhovedet kan være varmt og give alvorlige forbrændinger.
Lad printhovedet køle af.
Åbn printhovedet ved at dreje håndtaget til åbning af printhovedet (1) mod uret.
P1056467-181 105SLPlus™ Kort funktionsoversigt 19-10-2012
6. Løsn fingerskruen (ikke synlig i denne vinkel), der er placeret p å bu nden af det
1
1
ydre etiketstyr (
7. Skub det ydre etiketstyr (1) helt ud.
1).
Isæt medie
11
19-10-2012 105SLPlus™ Kort funktionsoversigt P1056467-181
12
2
3
1
1
3
2
Isæt medie
8. Hvis printeren har en etiketdanser (1), fødes etiketten under etiketdanserrullen. På alle
printere fødes etiketten under etiketstyrets rulle (
Vigtigt • Sørg for at føde etiketten under disse komponenter. Hvis du føder etiketten
over dem, blokerer etiketten farvebåndssensoren og udløser en falsk
2) og den øverste etiketsensor(3).
FARVEBÅNDTOM-
fejlmelding.
9. Tryk etiketterne fremad, til de passerer under printhovedet (1), under the føringspladen
2) og derefter over valsen (3).
(
P1056467-181 105SLPlus™ Kort funktionsoversigt 19-10-2012
Isæt medie
1
2
1
10. Ret etiketten til efter det inderste etiketstyr (1). Skub det yderste etiketstyr ind (2), til det
lige rører ved kanten af etiketten.
11. Stram fingerskruen (ikke synlig i denne vinkel) der er placeret på bunden af det ydre
etiketstyr (
1).
13
19-10-2012 105SLPlus™ Kort funktionsoversigt P1056467-181
14
12
Isæt medie
12. Tryk printhovedet ned (1), og drej håndtaget til åbning af printhovedet (2) med uret, til det
låser på plads.
P1056467-181 105SLPlus™ Kort funktionsoversigt 19-10-2012
Isætning af farvebånd
12
Med vejledningerne i dette afsnit kan du isætte en etiketrulle med termooverføringsetiketter.
Til direkte termoprint skal der ikke sættes farvebånd i printeren. Udtag brugt farvebånd fra
farvebåndets oprulningsspindel, hver gang farvebåndsrullen udskiftes (se Udtag det brugte
farvebånd på side 20).
Forsigtig • Når du isætter medier eller farvebånd, skal du aftage alle smykker, der kunne
komme i kontakt med printhovedet eller andre printerdele.
Vigtigt • Beskyt printhovedet mod slid ved at benytte et farvebånd, der er bredere end etiketten.
Farvebåndet skal være belagt udvendigt (Yderligere oplysninger findes i brugervejledningen).
Farvebåndet isættes med følgende trin:
1. Tilret pilen (1) på farvebåndets oprulningsspi nd el med ha kk et ( 2) i farvebåndets
oprulningsspindel.
Isætning af farvebånd
15
2. Tilret segmenterne på farvebåndets indføringsspindel.
3. Vend farvebåndet, så den løse ende rulles af med uret.
19-10-2012 105SLPlus™ Kort funktionsoversigt P1056467-181

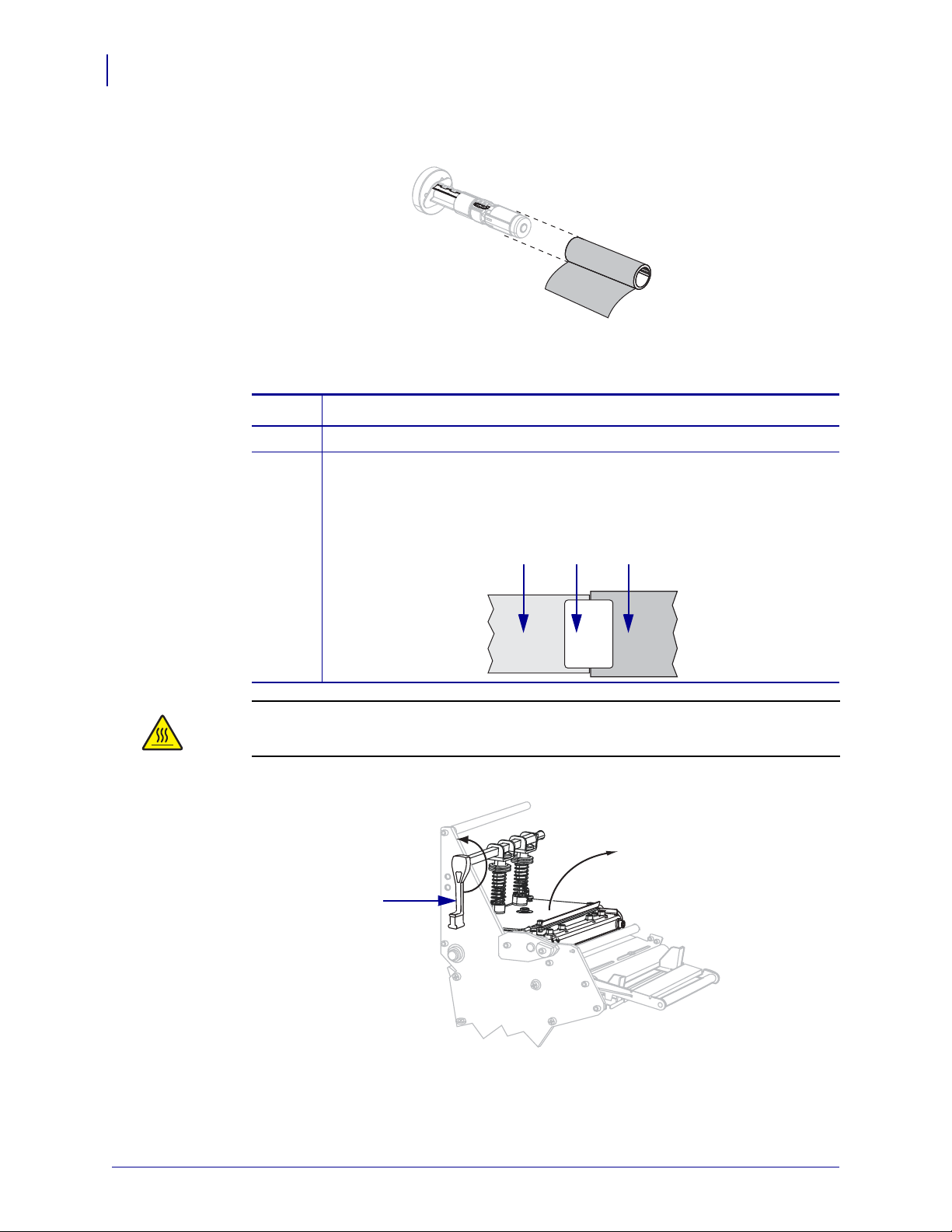

Isætning af farvebånd
23 1
1
16
4. Placer rullen med farvebånd på dens indføringsspindel. Tryk rullen så langt tilbage, som
den kan komme.
5. En indløbsstykke på farvebåndet gør det nemmere at isætte og udtage farvebåndet. Har din
farvebåndsrulle et stykke papir eller lignende hæftet på enden som indløbsstykke?
Hvis... -så...
Ja Fortsæt med næste trin.
Nej
a. Riv et cirka 150-305 mm langt stykke medie (etiketter og bærebane) af rullen.
b. Træk en etiket af bærebanen.
c. Brug denne etiket (1) til at sætte enden af farvebåndet (2)
på etiketbanen (
3). Etiketbanen fungerer som et indføringsstykke.
6.
Forsigtig • Printhovedet kan være varmt og give alvorlige forbrændinger. Lad
printhovedet køle af.
Åbn printhovedet ved at dreje håndtaget til åbning af printhovedet (1) mod uret.
P1056467-181 105SLPlus™ Kort funktionsoversigt 19-10-2012
Isætning af farvebånd
2
1
1
3
2
7. Fød farvebåndet over etikettens danser (1) og under farvebåndsstyrets rulle (2).
17
8. Tryk farvebåndets indføringsstykke fremad, til det passerer under printhovedet (1), over
føringspladen (
2) og derefter over valsen (3).
19-10-2012 105SLPlus™ Kort funktionsoversigt P1056467-181
Isætning af farvebånd
21
18
9. Før farvebåndets indføringsstykke over den øverste farvebåndsrulle (1) og frem mod
farvebåndets oprulningsspindel (
10. Rul farvebåndets indføringsstykke og det påhæftede farvebånd mod uret på farvebåndets
2).
oprulningsspindel.
11. Drej spindlen flere omgange mod uret for at rulle farvebåndet op og optage e ventuelt sl æk.
P1056467-181 105SLPlus™ Kort funktionsoversigt 19-10-2012
Isætning af farvebånd
12
12. Tryk printhovedet ned (1), og drej håndtaget til åbning af printhovedet (2) med uret, til det
låser på plads.
19
19-10-2012 105SLPlus™ Kort funktionsoversigt P1056467-181
Isætning af farvebånd
20
Udtag det brugte farvebånd
T ag det brugte farvebånd af farv ebåndets oprulningssp indel, hver gang du skifter farvebåndsrulle.
Farvebåndet udtages med følgende trin:
1. Er farvebåndet løbet ud?
Hvis farvebåndet... -så...
Er løbet ud Fortsæt med næste trin.
Ikke er løbet ud Skær eller knæk farvebåndet før farvebåndets
oprulningsspindel.
2. Hold farvebåndets oprulningsspindel, og drej farvebåndets frigørelsesknap med uret, til
den stopper.
Farvebåndets frigørelsesstænger drejer ned og slipper spindlens greb i det brugte
farvebånd.
3. Træk det brugte farvebånd af farvebåndets oprulningsspindel og kasser det.
P1056467-181 105SLPlus™ Kort funktionsoversigt 19-10-2012
