Tato příručka poskytuje informace pro denní provoz tiskárny. Podrobnější informace naleznete
v Uživatelské příručce.
Komponenty tiskárny
Obrázek 1 zobrazuje komponenty uvnitř oddílu tiskárny pro práci s médiem. Vaše tiskárna
může vypadat o něco jinak vzhledem k modelu tiskárny a instalaci volitelných prvků.
Než budete pokračovat v nastavení tiskárny, seznamte se s těmito součástmi.
Obrázek 1 • Komponenty tiskárny
© 2012 ZIH Corp. Všechny názvy a čísla produktů jsou ochranné
známky společnosti Zebra; Zebra a logo Zebra jsou registrované
ochranné známky společnosti ZIH Corp. Všechna práva vyhrazena.
Váleček pod tiskovou hlavou
1
Ovládací panel
2
Sestava tiskové hlavy
3
Páčka pro odklopení tiskové hlavy
4
Navíjecí trn pásky
5
Odvíjecí trn pásky
6
Vo d i č odvíjení médií
7
Držák pro odvíjení médií
8
P1056467-121
19.10.2012
Ovládací panel
1 2 3 4
5
7
12 13 14
11
6
8
10
9
2
Ovládací panel
Ovládací panel (Obrázek 2) zobrazuje provozní stav tiskárna a umožňuje základní řízení
provozu tiskárna.
Obrázek 2 • Ovládací panel
Indikátor napětí Svítí, když je tiskárna zapnutá.
1
Indikátor PAUSE
2
Svítí, když je tiskárna pozastavená.
(POZASTAVENÍ)
3
Indikátor
Bliká, pokud tiskárna vyžaduje zásah obsluhy.
chybového stavu
Indikátor dat Rychle bliká, když tiskárna přijímá data.
4
Displej Zobrazuje provozní stav tiskárna.
5
PLUS (+) Slouží ke změně hodnot parametrů. Běžně se používá ke zvýšení hodnoty, zadání
6
odpovědi „ano“, k procházení nabídkami nebo ke změně hodnot při zadávání hesla
tiskárny.
PREVIOUS
7
(Předchozí)
MINUS (-) Slouží ke změně hodnot parametrů. Běžně se používá ke snížení hodnoty, zadání
8
SETUP/EXIT
9
(Nastavení/konec)
NEXT/SAVE
10
(Další/Uložit)
V režimu nastavení znovu na displeji zobrazí předchozí parametr. Stisknutím
a podržením budete procházet rychle.
odpovědi „ne“, k procházení nabídkami nebo ke změně polohy kurzoru při
zadávání hesla tiskárny.
Zahájí a ukončí režim nastavení.
• V režimu nastavení znovu na displeji zobrazí další parametr. Stisknutím
a podržením budete procházet rychle.
•Při ukončování režimu nastavení uloží veškeré změny, které jste provedli
v konfiguraci a kalibraci.
P1056467-121 105SLPlus™ Stručná referenční příručka 19.10.2012
Ovládací panel
3
CALIBRATE
11
(Kalibrovat)
PAUSE
12
(Pozastavení)
FEED (Posun)
13
CANCEL (Storno)
14
Provede kalibraci tiskárny pro následující:
• Délka média
• Typ média (nepřerušované nebo přerušované)
•Způsob tisku (přímý tepelný nebo termotransfer)
• Hodnoty senzoru
Stisknutím se spustí nebo pozastaví tiskárna.
Vynutí, aby tiskárna posunula jednu prázdnou etiketu při každém stisknutí tlačítka.
Stornuje tiskové úlohy, pokud je tiskárna pozastavena.
19.10.2012 105SLPlus™ Stručná referenční příručka P1056467-121
Příprava tiskárny k použití
4
Příprava tiskárny k použití
Po seznámení se součástmi tiskárny připravte tiskárnu pro tisk.
Výstraha • Pokud zavádíte médium nebo pásku, sundejte si šperky, které by se mohly
dostat do kontaktu s tiskovou hlavou nebo jinými částmi tiskárny.
Výstraha • Než se dotknete sestavy tiskové hlavy, vybijte nahromaděnou statickou elektřinu
dotykem s kovovým rámem tiskárny nebo použitím antistatického náramku a podložky.
Při instalaci tiskárny postupujte podle následujících kroků:
1. Vyb erte umís tění tiskárny, které splňuje tyto podmínky:
• musí se jednat o pevný a rovný povrch, který má dostatečnou velikost a pevnost, aby
tiskárnu udržel
• musí obsahovat dostatek místa pro větrání a pro přístup k součástem a konektorům
tiskárny
• musí se nacházet v krátké vzdálenosti od vhodné elektrické zásuvky, která je
snadno přístupná
2. Tiskárnu vybalte a zkontrolujte. Podle potřeby ohlaste jakékoli poškození během
přepravy. Další informace naleznete v Uživatelské příručce.
3. Umístěte tiskárnu na předem vybrané místo.
4. Připojte zásuvkový konec kabelu pro napájení střídavým proudem do konektoru napájení
střídavým proudem na zadní straně tiskárny.
P1056467-121 105SLPlus™ Stručná referenční příručka 19.10.2012
Příprava tiskárny k použití
115 V AC
230 V AC
115 V AC
230 V AC
5. Připojte zástrčkový konec kabelu napájení střídavým proudem do vhodné elektrické
zásuvky.
6. Připojte tiskárnu ke počítači pomocí jednoho nebo více dostupných připojení. Zde jsou
uvedena standardní připojení. Vaše tiskárna může být rovněž vybavena možnostmi
bezdrátového tiskového serveru ZebraNet.
5
Sériový port
Interní bezdrátový tiskový server
sítě Ethernet
Port USB
Paralelní port
19.10.2012 105SLPlus™ Stručná referenční příručka P1056467-121
Příprava tiskárny k použití
6
7. Zvedněte dvířka pro média.
8. Vložte médium do tiskárny (viz Založení médií viz strana 9).
9. Při používání média pro termotransfer vložte do tiskárny pásku (viz Založení pásky
vizstrana15). Média pro přímý tepelný tisk nepoužívají pásku.
10. Zavřete dvířka pro média.
P1056467-121 105SLPlus™ Stručná referenční příručka 19.10.2012
Příprava tiskárny k použití
1
11. Zapněte (I) tiskárnu.
Tiskárna se spustí a provede samočinný test. Když je tiskárna připravena k tisku, na
displeji se zobrazí hlášení
PRINTER READY (Tiskárna připravena).
7
12. Chcete-li ověřit, že jsou médium a páska vloženy správně, vytiskněte etiketu
s informacemi o konfiguraci.
a. Na ovládacím panelu stiskněte tlačítko
b. Opakovaným stisknutím
PREVIOUS (Předchozí) nebo NEXT/SAVE (Další/Uložit)
SETUP/EXIT (Nastavení/Konec).
přejděte na:
19.10.2012 105SLPlus™ Stručná referenční příručka P1056467-121
Příprava tiskárny k použití
8
c. Stisknutím tlačítka PLUS (+) vyberte PRINT (Tisk).
Pokud jsou médium a páska vloženy správně, vytiskne se etiketa s informacemi o
konfiguraci. Zde je zobrazena vzorová etiketa.
d. Chcete-li ukončit režim nastavení, stiskněte
potom stiskněte
13. Chcete-li vyzkoušet spojení mezi tiskárnou a počítačem, pomocí balíčku pro návrh etikety
NEXT/SAVE (Další/Uložit).
SETUP/EXIT (Nastavení/konec) a
vytvořte vzorovou etiketu a odešlete ji do tiskárny. Společnost Zebra doporučuje
ZebraDesigner Pro. Tento software si můžete stáhnout z http://www.zebra.com/software
a použít v režimu Ukázka k vytištění vzorové etikety.
P1056467-121 105SLPlus™ Stručná referenční příručka 19.10.2012
Založení médií
Tyto pokyny platí pro založení médií v rolích pro práci v režimu odtrhávání (Tear-Off)
(Obrázek 3). Pokyny pro založení skládaných médií nebo zakládání médií v jiných režimech
tisku najdete v Uživatelské příručce.
Výstraha • Pokud zavádíte médium nebo pásku, sundejte si šperky, které by se mohly
dostat do kontaktu s tiskovou hlavou nebo jinými částmi tiskárny.
Obrázek 3 • Dráha média v režimu odtrhávání
Založení médií
9
Médium v rolích pro práci v režimu odtrhávání založíte následujícím způsobem:
1. Odstraňte štítky nebo etikety, které jsou znečištěné nebo přilepené lepidlem či páskou,
avyhoďte je.
Štítky Etikety
19.10.2012 105SLPlus™ Stručná referenční příručka P1056467-121
Založení médií
1
10
2. Vy t áh n ěte vodič až na doraz.
3. Umístěte roli média na držák média. Zatlačte roli do nejzazší polohy.
4. Přisuňte vodič médií tak, aby se dotýkal okraje role.
5.
Výstraha • Tisková hlava může být horká a může způsobit vážné popáleniny. Nechte
tiskovou hlavu vychladnout.

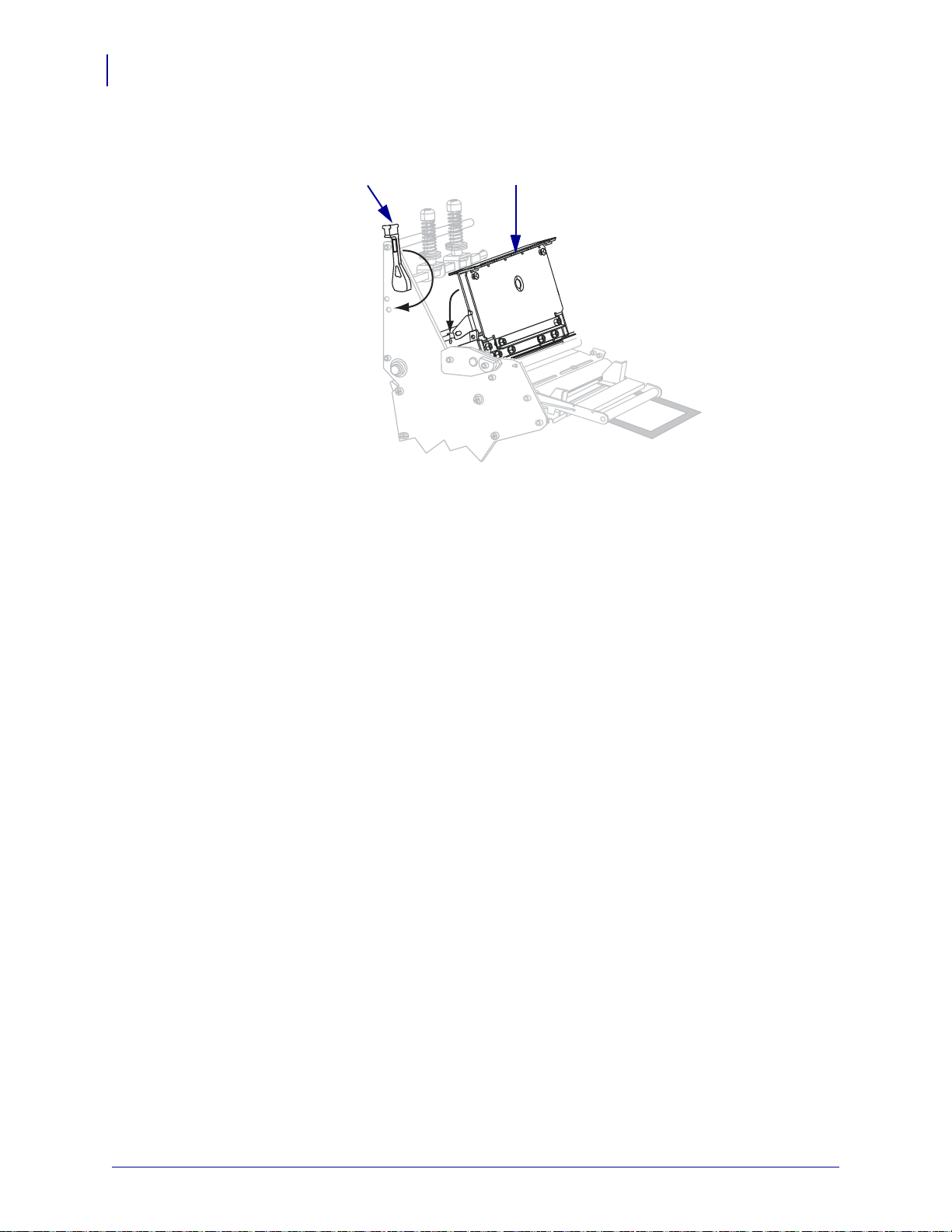

Odklopte sestavu tiskové hlavy otočením páčky pro odklopení tiskové hlavy (1) proti
směru hodinových ručiček.
P1056467-121 105SLPlus™ Stručná referenční příručka 19.10.2012
Založení médií
1
1

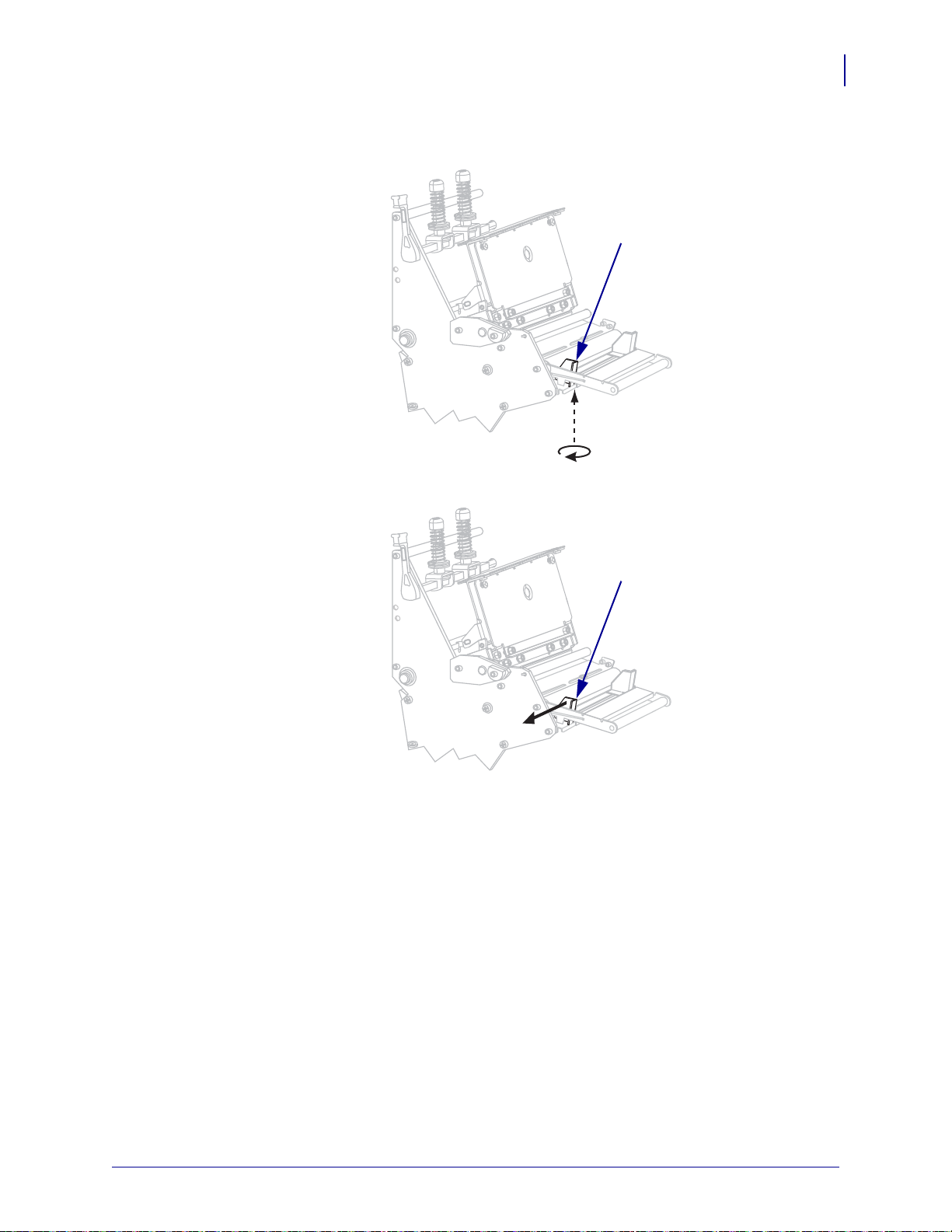

6. Rukou uvolněte šroub (z tohoto úhlu není vidět), který se nachází vespod vnějšího vodiče
médií (
7. Vy s uňte vnější vodič médií (1) zcela ven.
1).
11
19.10.2012 105SLPlus™ Stručná referenční příručka P1056467-121
Založení médií
2
3
1
1
3
2
12
8. Pokud je součástí vaší tiskárny napínací mechanismus pro médium (1), protáhněte
médium pod válečkem napínacího mechanismu. U všech tiskáren veďte médium pod
válečkem vodiče médií (
Důležité • Médium musíte vést pod těmito komponenty. Pokud pásku povedete nad nimi,
2) a sestavou horního senzoru médií (3).
médium cloní senzoru pásky, což povede k chybnému hlášení, že došla páska
RIBBONOUT).
(
9. Prostrčte médium pod sestavou tiskové hlavy (1), nasazovací deskou (2) a potom nad
váleček pod tiskovou hlavou (
3).
P1056467-121 105SLPlus™ Stručná referenční příručka 19.10.2012
Založení médií
1
2
1
10. Zarovnejte médium s vnitřním vodičem médií (1). Přisuňte vnější vodič médií (2) tak, aby
se dotýkal pouze okraje média.
11. Rukou utáhněte šroub (z tohoto úhlu není vidět), který se nachází vespod vnějšího vodiče
médií (
1).
13
19.10.2012 105SLPlus™ Stručná referenční příručka P1056467-121
Založení médií
12
14
12. Sklopte sestavu tiskové hlavy (1) a potom otočte páčku pro odklopení tiskové hlavy (2)
po směru hodinových ručiček, dokud se nezablokuje.
P1056467-121 105SLPlus™ Stručná referenční příručka 19.10.2012
Založení pásky
12
Tyto pokyny platí pro založení pásky pro použití s etiketami pro termotransfer. Pro etikety pro
přímý tepelný tisk pásku do tiskárna nezavádějte. Odstraňte použitou pásku z navíjecího trnu
pásky pokaždé, kdy měníte roli pásky (viz Odstranění použité pásky viz strana 20).
Výstraha • Pokud zavádíte médium nebo pásku, sundejte si šperky, které by se mohly
dostat do kontaktu s tiskovou hlavou nebo jinými částmi tiskárny.
Důležité • Abyste zabránili opotřebení tiskové hlavy, používejte pásku, která je širší než
médium. Páska musí být potažená na vnější straně (další informace naleznete v
Uživatelské příručce).
Pásku založíte následujícím způsobem:

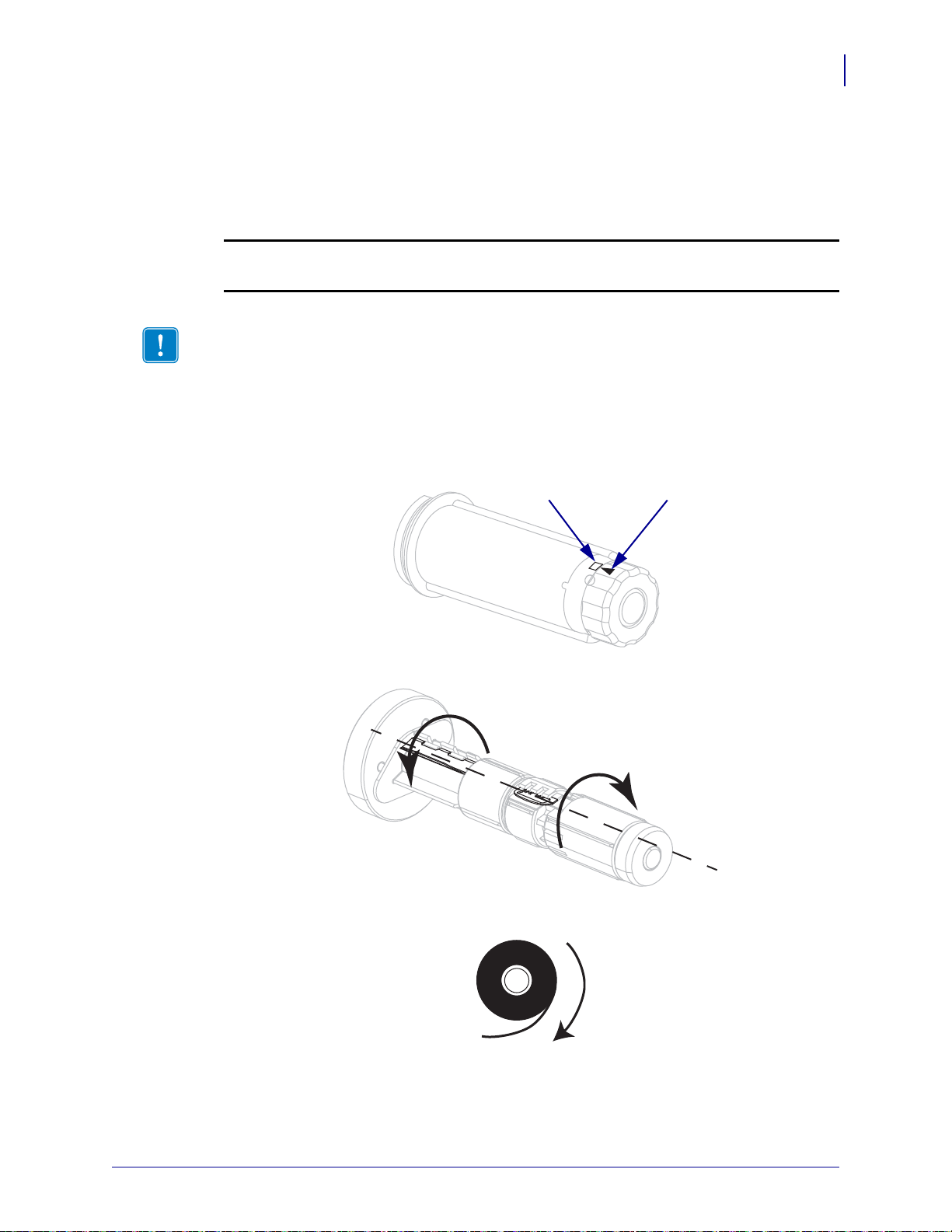

1. Zarovnejte šipku (1) na odjišťovači navíjecího trnu s vrubem (2) na navíjecím trnu pásky.
Založení pásky
15
2. Zarovnejte segmenty odvíjecího trnu pásky.
3. Kotouč pásky umístěte tak, aby se volný konec odvíjel po směru hodinových ručiček.
19.10.2012 105SLPlus™ Stručná referenční příručka P1056467-121
Založení pásky
23 1
1
16
4. Umístěte kotouč pásky na odvíjecí trn pásky. Zatlačte roli do nejzazší polohy.
5. Zaváděcí pruh zavádění a odstranění pásky usnadní. Má role pásky, kterou používáte,
připojený pásek papíru nebo něco podobného, co slouží pro zavedení pásky?
Pokud… potom...
Ano přejděte na další krok.
Ne
a. Odtrhněte z role kus média (etikety a podklad) o délce 150 - 305mm
(6 - 12 palců).
b. Odlepte z něj jednu etiketu.
c. Pomocí této etikety (1) připojte konec pásky (2) k pruhu média (3).
Takto připravený pruh média pak slouží k zavedení pásky.
6.
Výstraha • Tisková hlava může být horká a může způsobit vážné popáleniny. Nechte
tiskovou hlavu vychladnout.
Odklopte sestavu tiskové hlavy otočením páčky pro odklopení tiskové hlavy (1) proti
směru hodinových ručiček.
P1056467-121 105SLPlus™ Stručná referenční příručka 19.10.2012
Založení pásky
2
1
1
3
2
7. Ve ďte pásku nad válečkem napínacího mechanismu média (1) a pod válečkem vodiče
2).
pásky(
17
8. Prostrčte zaváděcí pruh pod sestavou tiskové hlavy (1), nad nasazovací deskou (2)
a potom nad válečkem pod tiskovou hlavou (
3).
19.10.2012 105SLPlus™ Stručná referenční příručka P1056467-121
Založení pásky
21
18
9. Ve ďte zaváděcí pruh nad horním válečkem pro pásku (1) a potom směrem k navíjecímu
trnu pásky (
10. Obtočte zaváděcí pruh s připojenou páskou proti směru hodinových ručiček kolem
2).
navíjecího trnu pásky
11. Několika otočeními trnu proti směru hodinových ručiček naviňte pásku a vypněte ji.
P1056467-121 105SLPlus™ Stručná referenční příručka 19.10.2012
Založení pásky
12
12. Sklopte sestavu tiskové hlavy (1) a potom otočte páčku pro odklopení tiskové hlavy (2)
po směru hodinových ručiček, dokud se nezablokuje.
19
19.10.2012 105SLPlus™ Stručná referenční příručka P1056467-121
Založení pásky
20
Odstranění použité pásky
Odstraňte použitou pásku z navíjecího trnu pásky pokaždé, když měníte roli pásky.
Použitou pásku odstraníte následujícím způsobem:
1. Je páska vypotřebována?
Pokud páska... pak...
došla přejděte na další krok.
nedošla přeřízněte nebo přetrhněte pásku před navíjecím trnem.
2. Přidržte navíjecí trn pásky a otáčejte odjišťovačem po směru hodinových ručiček, dokud
se nezastaví.
Tyčinky pro uvolnění pásky se otočí směrem dolů a uvolní tlak, který použitou pásku
drží na trnu.
3. Použitou pásku sundejte z navíjecího trnu a vyhoďte.
P1056467-121 105SLPlus™ Stručná referenční příručka 19.10.2012
Loading...
