Zebra 105SLPlus User Manual [de]

P1056468-031 Rev. A
Zebra® 105SLPlus™
Benutzerhandbuch
© 2012 ZIH Corp. Die Urheberrechte für dieses Handbuch und die darin beschriebene Software und/oder
Firmware des Druckers liegen bei ZIH Corp. und den Lizenzgebern von Zebra. Die unbefugte Vervielfältigung dieses Handbuchs bzw. der im Drucker enthaltenen Software und/oder Firmware wird sowohl straf- als auch zivilrechtlich verfolgt und kann entsprechend den im jeweiligen Land geltenden Gesetzen und Rechtsvorschriften mit schweren Geldstrafen und/oder Freiheitsstrafen geahndet werden. Urheberrechtsverletzungen werden zivilrechtlich verfolgt.
Dieses Produkt enthält möglicherweise ZPL Circuit, E
®
3
und Monotype Imaging-Schriftarten. Software © ZIH Corp. Alle Rechte weltweit vorbehalten.
®
-, ZPL II®- und ZebraLink™-Programme, Element Energy Equalizer®
ZebraLink und alle Produktnamen und -nummern sind Marken, und Zebra, das Zebra-Logo, ZPL, ZPL II, Element Energy Equalizer Circuit und E
3
Circuit sind eingetragene Marken der ZIH Corp. Alle Rechte weltweit vorbehalten.
Alle übrigen Markennamen, Produktnamen oder Marken sind Eigentum der jeweiligen Markeninhaber. Zusätzliche Informationen zu Marken finden Sie auf der dem Produkt beigefügten CD unter „Marken“.
Urheberrechtshinweis Dieses Handbuch enthält urheberrechtlich geschützte Informationen von Zebra
Technologies Corporation und ihren Tochtergesellschaften. Es ist ausschließlich als Informationsquelle und zur Verwendung durch diejenigen vorgesehen, die das hierin beschriebene Gerät bedienen und warten. Diese urheberrechtlich geschützten Informationen dürfen nicht ohne ausdrückliche schriftliche Zustimmung von Zebra T echnologies verwendet, reproduziert oder zu jedwedem Zweck an Dritte weitergegeben werden.
Produktverbesserungen Es gehört zur Strategie von Zebra Technologies, die eigenen Produkte ständig zu
verbessern. Alle technischen Daten und Modelle können ohne Vorankündigung geändert werden.
Haftungsausschluss Zebra Technologies trifft alle erforderlichen Maßnahmen, um zu gewährleisten, dass die
veröffentlichten technischen Spezifikationen und Handbücher korrekt sind. Dennoch können Fehler nicht völlig ausgeschlossen werden. Zebra Technologies behält sich daher das Recht vor, derartige Fehler zu korrigieren, und übernimmt keinerlei Haftung für eventuelle Folgeschäden.
Haftungsbeschränkung Keinesfalls können Zebra Technologies oder andere an der Entwicklung, Herstellung
und Lieferung des Produkts (einschließlich Hardware und Software) beteiligte Dritte für jedwede Schäden haftbar gemacht werden (einschließlich, aber nicht beschränkt auf Schäden aus Verlust geschäftlichen Gewinns, Arbeitsunterbrechung oder Verlust von Geschäftsinformationen), die in Zusammenhang mit dem Gebrauch, den Folgen des Gebrauchs oder mit Fehlern des Produkts entstehen, selbst dann nicht, wenn durch Zebra Technologies auf die Möglichkeit solcher Schäden hingewiesen wurde. In einigen Rechtssystemen ist das Einschränken bzw. Ausschließen der Haftung für zufällige Schäden oder Folgeschäden nicht erlaubt, sodass die obige Beschränkung bzw. der obige Ausschluss möglicherweise auf Sie nicht zutrifft.
Teilenummer: P1056468-031

Konformitätserklärung

Konformitätserklärung
3
Wir haben zur Kenntnis genommen, dass die Zebra-Drucker der
105SLPlus™
hergestellt von:
Zebra Technologies Corporation
333 Corporate Woods Parkway
Vernon Hills, Illinois 60061-3109 USA
nachweislich den anwendbaren technischen FCC-Normen
für die private, berufliche, gewerbliche und industrielle Nutzung entsprechen,
sofern keine unautorisierten Änderungen an den Geräten vorgenommen
und die Geräte ordnungsgemäß gewartet und betrieben werden.
20/12/12 P1056468-031
Konformitätserklärung
4

Konformitätsangaben

Konformitätsangaben
Erklärung zur Übereinstimmung mit den FCC-Vorschriften
Dieses Gerät entspricht den Vorschriften von Abschnitt 15 der FCC-Vorschriften. Zum Betreiben des Geräts müssen die folgenden beiden Bedingungen erfüllt sein:
1. Dieses Gerät darf keine elektrischen Störungen verursachen, und
2. das Gerät muss den Empfang elektrischer Störungen tolerieren, auch solcher Störungen,
die zu unerwünschtem Betriebsverhalten führen können.
Hinweis • Diese Einrichtung wurde getestet und entspricht den Beschränku ngen für dig itale
Geräte der Klasse B gemäß Abschnitt 15 der FCC-Vorschrift en. Diese Grenzwerte sollen einen angemessenen Schutz gegen elektromagnetische Störungen bei einer Installation in Wohngebieten gewährleisten. Diese Einrichtung erzeugt und verwendet Hochfrequenzstrahlung und kann sie auch ausstrahlen. Wenn die Einrichtung nicht entsprechend den Vorschriften des Handbuchs installiert und betrieben wird, kann es zu Störungen des Funkverkehrs kommen. Es wird jedoch keine Garantie dafür gegeben, dass bei einer bestimmten Installation keine S törstrahlunge n auftreten. Sol lte dieses Gerät den Rad io­oder Fernsehempfang stören (Sie können dies testen, indem Sie das Gerät aus- und wieder einschalten), so ist der Benutzer dazu angehalten, die Störungen durch eine der folgenden Maßnahmen zu beheben:
Richten Sie die Empfangsantenne neu aus, bzw. versetzen Sie diese.
Vergrößern Sie den Abstand zwischen Gerät und Empfänger.
Schließen Sie das Gerät an den Ausgang eines vom Empfangsgerät getrennten
Schaltkreises an.
Ziehen Sie den Händler oder einen erfahrenen Radio-/TV-Techniker zu Rate.
Konformität für Kanada
This Class B digital apparatus complies with Canadian ICES-003. (Dieses digitale Gerät der Klasse B erfüllt alle Anforderungen der Canadian Interference-Causing Equipment Regulations [ICES-003]).
Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.
P1056468-031 20/12/12

Inhalt

Konformitätserklärung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Konformitätsangaben . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Informationen zu diesem Dokument . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Zielgruppe des Handbuchs . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Aufbau des Handbuchs . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Kontaktadressen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11
Typografische Konventionen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
1 • Einführung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Druckerkomponenten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Bedienfeld . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Bedienfeldanzeige . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Navigieren in der Anzeige . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Ändern von passwortgeschützten Parametern . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
Standardwert des Passworts . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
Deaktivieren der Passwortschutzfunktion . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
Betriebsparameter auf dem Bedienfeld . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
2 • Einrichten des Druckers und Druckerbetrieb . . . . . . . . . . . . . . . . . . . . . . . . 37
Handhabung des Druckers . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38
Auspacken des Druckers und Prüfen der Ware. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38
Lagerung des Druckers . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38
Versand des Druckers . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38
Auswahl des Aufstellungsorts des Druckers . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39
Auswählen einer Datenkommunikationsschnittstelle . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40
Datenkabel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42
Anschließen des Druckers an das Stromnetz . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43
Netzkabelspezifikationen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44
20/12/12 P1056468-031
Inhalt
6
Anbringen der Tastaturabdeckung am Bedienfeld . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46
Medientypen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47
Farbbänder . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49
Anwendung von Farbbändern . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49
Beschichtete Seite des Farbbands . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49
Auswählen des Druckmodus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51
Einlegen des Farbbandes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54
Einlegen von Medien . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59
3 • Druckerkonfiguration und -anpassung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 81
Ändern von Druckereinstellungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 82
Druckeinstellungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 83
Wartungs- und Diagnosetools . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 89
Netzwerkeinstellungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 97
Spracheinstellungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 101
Sensoreinstellungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 103
Anschlusseinstellungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 104
Kalibrierung der Farbband- und Mediensensoren (manuell) . . . . . . . . . . . . . . . . . . . . . 107
Verbrauchtes Farbband entfernen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .113
Entfernen des Mediums oder Trägermaterials von der Aufwickelspule . . . . . . . . . . . . . .114
Justieren des Durchlichtsensors (Mediensensor) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .116
Oberteil des Mediensensors . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .116
Unterteil des Mediensensors . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .119
Druckanpassung des Druckkopfes und Änderung der Hebelposition . . . . . . . . . . . . . . 120
Anpassung der Hebelposition . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 120
Druckanpassung des Druckkopfes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 122
4 • Reguläre Wartung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 125
Auswechseln von Druckerkomponenten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 126
Bestellen von Ersatzteilen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 126
Recycling von Druckerkomponenten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 126
Schmiermittel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 126
Reinigungsplan und -verfahren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 127
Reinigung der Außenflächen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 127
Reinigen des Medienfachs . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 128
Reinigen des Druckkopfs und der Auflagewalze . . . . . . . . . . . . . . . . . . . . . . . . . . . 128
Reinigen der Sensoren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 130
Reinigen der Klemmplatte . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 132
Reinigen der Schneidevorrichtung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 136
5 • Fehlerbehebung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 137
Druckprobleme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 138
Fehlermeldungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 143
P1056468-031 20/12/12
Kalibrierungsprobleme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 149
Kommunikationsprobleme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 150
Farbbandprobleme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 151
Sonstige Probleme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 153
Drucker Diagnose . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 155
POST-Selbsttest . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 155
Selbsttest mit CANCEL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 156
Selbsttest mit PAUSE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 157
Selbsttest mit FEED . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 158
Selbsttest mit FEED und PAUSE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 161
Selbsttest mit CANCEL und PAUSE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 161
Kommunikationsdiagnosetest . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 162
Sensorprofil . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 163
6 • Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 165
Leistungsmerkmale . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 166
Standardleistungsmerkmale . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 166
Optionale Leistungsmerkmale . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 166
Zebra Programming Language (ZPL, Zebra-Programmiersprache) . . . . . . . . . . . . 167
Barcodes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 167
Allgemeine Spezifikationen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 168
Gerätedaten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 168
Elektrische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 168
Umgebungsbedingungen für Betrieb und Lagerung . . . . . . . . . . . . . . . . . . . . . . . . 168
Druckspezifikationen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 169
Druckmedien-Spezifikationen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 170
Farbband-Spezifikationen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 171
Inhalt
7
Glossar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 173
Index . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 177
20/12/12 P1056468-031
Inhalt
Notizen • __________________________________________________________________
__________________________________________________________________________
__________________________________________________________________________
__________________________________________________________________________
__________________________________________________________________________
__________________________________________________________________________
__________________________________________________________________________
__________________________________________________________________________
__________________________________________________________________________
__________________________________________________________________________
8
P1056468-031 20/12/12
Informationen zu
diesem Dokument
Dieser Abschnitt enthält Kontaktadressen, Informationen zum Aufbau des Handbuchs sowie Verweise auf Zusatzdokumente.
Inhalt
Zielgruppe des Handbuchs . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Aufbau des Handbuchs . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Kontaktadressen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Typografische Konventionen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
20/12/12 P1056468-031
Informationen zu diesem Dokument
10

Zielgruppe des Handbuchs

Zielgruppe des Handbuchs
Die Zielgruppe dieses Benutzerhandbuchs sind Personen, die reguläre Wartungsarbeiten oder Upgrades am Drucker ausführen oder eventuell auftretende Probleme beheben müssen.

Aufbau des Handbuchs

Das Benutzerhandbuch ist in die folgenden Abschnitte gegli ed ert:
Abschnitt Beschreibung
Einführung auf Seite 13 In diesem Abschnitt finden Sie einen allgemeinen
Überblick über den Drucker und seine Komponenten.
Einrichten des Druckers und Druckerbetrieb auf Seite 37
Druckerkonfiguration un d -anpassung
auf Seite 81
Reguläre Wartung auf Seite 125 In diesem Kapitel werden Verfahren zur
Fehlerbehebung auf Seite 137 Dieser Abschnitt beinhaltet Informationen zu
Technische Daten auf Seite 165 In diesem Abschnitt werden die
Glossar auf Seite 173 In dem Glossar finden Sie Definitionen zu
Dieses Kapitel bietet technische Unterstützung bei der ersten Inbetriebnahme und dem Betrieb des Druckers.
In diesem Kapitel finden Sie Informationen zur Konfiguration und Anpassung des Drucker.
routinemäßigen Reinigung und Wartung beschrieben.
Fehlern, die Sie möglicherweise beheben müssen. Es werden dazu verschiedene Diagnosetests beschrieben.
Leistungsmerkmale und technischen Daten des Druckers beschrieben.
allgemeinen Begriffen.
P1056468-031 20/12/12

Kontaktadressen

Technischer Support über das Internet steht Ihnen rund um die Uhr zur Verfügung, an 365 Tagen im Jahr.
Website: www.zebra.com Anforderung einer Liste der technischen Dokumente:
E-Mail-Adresse: emb@zebra.com Betreff: Emaillist
Wissensdatenbank für die Eigenrecherche: www.zebra.com/knowledgebase Onlineregistrierung von Supportvorgängen: www.zebra.com/techrequest
Informationen zu diesem Dokument
Kontaktadressen
11
An welche Abteilung
möchten Sie sich wenden?
Regionale Hauptgeschäftsstelle
Technischer Support
Bei Fragen zum Betrieb der Geräte und Software von Zebra wenden Sie sich an den zuständigen Vertriebspartner. Wenn Sie zusätzliche Hilfe benötigen, nehmen Sie bitte mit uns Kontakt auf.
Halten Sie in jedem Fall die Modell­und Seriennummer Ihres Geräts bereit.
Abteilung Reparaturservice
Rücksendung von Geräten zur Wartung und Reparatur
Abteilung Technische Schulungen
Für Zebra-Schulungskurse
Abteilung Anfragen
Produktdokumentationen und Vertriebs- und Händlerinformationen
Abteilung Kundendienst (USA)
Interne Vertriebsabteilung (Großbritannien)
Drucker, Ersatzteile, Druckmedien und Farbbänder können Sie über Ihren Fachhändler oder direkt bei uns bestellen.
Legende:
T: Telefon F: Fax E: E-Mail
Nord- und Südamerika
Zebra Technologies Corporation 475 Half Day Road, Suite 500 Lincolnshire, IL 60069 USA
T: +1 847 634 6700 Gebührenfreie Rufnummer +1 866 230 9494 F: +1 847 913 8766
T: +1 877 ASK ZEBRA (275 9327) F: +1 847 913 2578
Hardware: ts1@zebra.com Software: ts3@zebra.com
Kioskdrucker:
T: +1 866 322 5202 E: kiosksupport@zebra.com
T: +1 877 ASK ZEBRA (275 9327) F: +1 847 821 1797
E: repair@zebra.com Gehen Sie zur Anforderung einer
Reparatur in den USA auf
www.zebra.com/repair
T: +1 847 793 6868 T: +1 847 793 6864 F: +1 847 913 2578
E: ttamerica@zebra.com
T: +1 877 ASK ZEBRA (275 9327) E: inquiry4@zebra.com
T: +1 877 ASK ZEBRA (275 9327) E: clientcare@zebra.com
.
Europa, Naher Osten
und Afrika
Zebra Technologies Europe Limited Dukes Meadow Millboard Road Bourne End Buckinghamshire, SL8 5XF Großbritannien
T: +44 (0) 1628 556000 F: +44 (0) 1628 556001
T: +44 (0) 1628 556039 F: +44 (0) 1628 556003
E: Tseurope@zebra.com
T: +44 (0) 1772 693069 F: +44 (0) 1772 693046
Neue Anforderungen:
ukrma@zebra.com
Statusaktualisierungen:
repairupdate@zebra.com
T: +44 (0) 1628 556000 F: +44 (0) 1628 556001
E: Eurtraining@zebra.com
T: +44 (0) 1628 556037 F: +44 (0) 1628 556005
E: mseurope@zebra.com T: +44 (0) 1628 556032
F: +44 (0) 1628 556001 E: cseurope@zebra.com
Asiatisch-pazifischer Raum
Zebra Technologies Asia Pacific Pte. Ltd. 120 Robinson Road #06-01 Parakou Building Singapur 068913
T: + 65 6858 0722 F: +65 6885 0838
T: +65 6858 0722 F: +65 6885 0838
E: China: tschina@zebra.com
Alle anderen Regionen:
tsasiapacific@zebra.com
T: +65 6858 0722 F: +65 6885 0838
E: China: tschina@zebra.com
Alle anderen Regionen:
tsasiapacific@zebra.com
T: + 65 6858 0722 F: +65 6885 0838
E: China: tschina@zebra.com
Alle anderen Regionen:
tsasiapacific@zebra.com
E: China: GCmarketing@zebra.com
Alle anderen Regionen:
AP ACChannelmarketing@zebra.com
T: +65 6858 0722 F: +65 6885 0836
E: China: order-csr@zebra.com
Alle anderen Regionen:
csasiapacific@zebra.com
und Indien
20/12/12 P1056468-031
Informationen zu diesem Dokument
12

Typografische Konventionen

Typografische Konventionen
Die Tabelle 1 enthält Angaben zur Darstellung und Hervorhebung bestimmter Informationen in diesem Dokument.
Tabelle 1 • Typografische Konventionen
Unterschiedliche Farben
Wenn Sie die Onlineversion dieses Handbuchs lesen, klicken Sie auf den blauen Text, der für Querverweise oder Hyperlinks verwendet wird, um direkt zu den gewünschten Abschnitten im Handbuch oder zu Websites im Internet zu gelangen.
Beispiele für die LCD-Anzeige
Text, der auf der LCD-Anzeige des Druckers erscheint, wird in der Schriftart Arial dargestellt.
Beispiele für Befehlszeileneingaben, Dateinamen und Verzeichnisse
Alle Beispiele für Befehlszeileneingaben, Dateinamen und Verzeichnisse werden in der Schriftart Courier New dargestellt. Beispiel:
Geben Sie Öffnen Sie die Datei
ZTools ein, um nach der Installation die Skripte im Verzeichnis bin aufzurufen.
Zebra<Versionsnummer>.tar im Verzeichnis /root.
Symbole und Warnhinweise
Die folgenden Symbole und Warnhinweise werden verwendet, um auf bestimmte Textbereiche gesondert hinzuweisen.
Achtung • Warnung vor elektrostatischen Entladungen.
Achtung • Warnung vor der Gefahr eines Stromschlags.
Achtung • Warnung, dass hohe Temperaturen zu Verbrennungen führen können.
Achtung • Hinweis, dass ein falsch oder nicht ausgeführter Vorgang zu Verletzungen
führen kann.
(Kein Symbol)
Achtung • Hinweis, dass ein falsch oder nicht ausgeführter Vorgang zu Beschädigungen der
Hardware führen kann
Wichtiger Hinweis • Hinweis auf Informationen, die zum Ausführen eines beschriebenen
Schrittes wichtig sind.
Hinweis • Informationen, die wichtige Aspekte im Haupttext unterstreichen oder
zusätzlich erläutern.
Beispiel • Ein Beispiel oder Szenario zur Veranschaulichung der Erklärungen in einem
Abschnitt.
P1056468-031 20/12/12
1

Einführung

In diesem Abschnitt finden Sie einen allgemeinen Überblick über den Drucker und seine Komponenten.
Inhalt
Druckerkomponenten. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Bedienfeld . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Bedienfeldanzeige . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Medientypen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47
Farbbänder. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49
Anwendung von Farbbändern . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49
Beschichtete Seite des Farbbands . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49
20/12/12 P1056468-031
Einführung
5 6
1
43
2
7 8
14

Druckerkomponenten

Druckerkomponenten
In Abbildung 1 sind die Komponenten innerhalb des Medienfachs Ihres Druckers dargestellt. Ihr Drucker sieht abhängig vom Druckermodell und den eingebauten Komponenten möglicherweise etwas anders aus. Machen Sie sich mit diesen Komponenten vertraut, bevor Sie mit der Druckereinrichtung beginnen.
Abbildung 1 • Druckerkomponenten
Auflagewalze
1
Bedienfeld
2
Druckkopfeinheit
3
Hebel zum Öffnen des Druckkopfes
P1056468-031 20/12/12
4
Farbband-Aufwickelspule
5
Farbband-Vorratsspule
6
Führung für die Medienzufuhr
7
Halterung für die Medienzu fuhr
8

Bedienfeld

1 2 3 4
5
7
12 13 14
11
6
8
10
9
Alle Steuer- und Anzeigeelemente des Druckers befinden sich auf dem Bedienfeld (Abbildung 2).
Abbildung 2 • Bedienfeld
Einführung
Bedienfeld
15
1
POWER-LED
Leuchtet, wenn der Drucker eingeschaltet ist.
(Netz)
2 3
PAUSE-Leuchte Leuchtet, wenn der Drucker inaktiv ist. ERROR-
Leuchte (Fehler)
Aus Normalbetrieb – keine Druckerfehler. Ein Ein Druckerfehler ist aufgetreten. Weitere
Informationen finden Sie auf dem Display.
4
DATEN­Leuchte
Aus Normalbetrieb. Es werden keine Daten empfangen oder
verarbeitet.
Ein Im Drucker werden Daten verarbeitet bzw. gedruckt. Es
werden keine Daten empfangen.
Blinkt Der Drucker empfängt Daten vom Host-Computer oder
sendet Statusinformationen an de n Host-Computer.
Das Display zeigt den Betriebsstatus des Druckers an. Der Benutzer kann im Menüsystem navigieren.
5
Mit der PLUS-Taste (+) werden die Parameterwerte geändert. Mithilfe dieser Taste können Werte
6
erhöht, Auswahldurchläufe ausgeführt oder Werte bei der Eingabe des Passwortes für den Drucker geändert werden.
Mit der PREVIOUS-Taste (Zurück) können Sie zum vorher angezeigten Parameter des Menüs
7
zurückwechseln. Mit der MINUS-Taste (-) werden die Parameterwerte geändert. Mithilfe dieser Taste können Werte
8
verringert, Auswahldurchläufe ausgeführt oder die Cursorposition bei der Eingabe des Passwortes für den Drucker geändert werden.
Mithilfe der SETUP/EXIT-Taste wird der Konfigurationsmodus aufgerufen bzw. beendet.
9
20/12/12 P1056468-031
16
Einführung
Bedienfeld
NEXT/SAVE-Taste (Weiter/Speichern)
10
Wenn sich der Drucker im Setup-Modus befindet, wird mit der Taste NEXT/SAVE der nächste
W enn der Drucker den Setup-Modus beendet hat, werden mit der T aste NE XT/SAVE verschiedene
CALIBRATE-Taste (Kalibrieren)
11
Wenn sich der Drucker im Pausenmodus oder Nicht-Endlos-Modus befindet, wird mit der Taste
Befindet sich der Drucker im Endlosmodus bzw. nicht im Pausenmodus, ist diese Taste ohne
Durch Drücken der PAUSE-Taste wird der Druckerbetrieb gestartet bzw. gestoppt.
12
Bei jedem Drücken der FEED-Taste (Vorschub) zieht der Drucker jeweils ein leeres Etikett ein.
13
Die CANCEL-Taste (Abbrechen) bricht Druckjobs ab, wenn der Drucker angehalten wird.
14
Parameter im Menü aufgerufen.
Optionen initiiert (siehe Beenden des Setup-Modus auf Seite 19).
CALIBRATE eine KURZ-KAL. ausgelöst. Die KURZ-KAL. legt Medien- und Trägerbandschwellenwerte ohne Anpassung des Sensorzuwachses fest, bestimmt die Etikettenlänge und zieht das Medium bis zum nächsten Trägerband ein.
Funktion.
P1056468-031 20/12/12

Bedienfeldanzeige

1
2
Zum Bedienfeld gehört eine Anzeige, über die Sie den Status des Druckers anzeigen oder die Betriebsparameter ändern können. In diesem Abschnitt erfahren Sie, wie Sie durch das Menüsystem navigieren und Werte für Menüelemen te ändern können.
Nachdem der Drucker den Einschaltvorgang abgeschlossen hat, springt er zur LEERLAUFANZEIGE (Abbildung 3).
Abbildung 3 • Leerlaufanzeige
Aktueller Status des Druckers
1
Einstellbare Informationen über Leerlaufanzeige
2
auf Seite 95
Einführung
Bedienfeldanzeige
17

Navigieren in der Anzeige

Tabelle 2 zeigt die verfügbaren Optionen für das Navigieren durch die Parameter in der Anzeige.
Aufrufen des Setup-Modus
Durchsuchen der Parameter
Tabelle 2 • Navigation
Drücken Sie in der Leerlaufanzeige (Abbildung 3) SETUP, um den Setup-Modus aufzurufen. Der Drucker zeigt den ersten Parameter an.
Drücken Sie PREVIOUS oder NEXT/SAVE, um einen Bildlauf durch die Parameter durchzuführen.
20/12/12 P1056468-031
Einführung
18
Bedienfeldanzeige
Ausführen einer Aktion
Ändern von Parameterwerten
Tabelle 2 • Navigation (Forts.)
+ gibt an, dass eine Aktion ausgeführt werden kann.
Drücken Sie PLUS (+), um die angegebene Aktion auszuführen.
- und + zeigen an, dass ein Wert verändert werden kann.
Drücken Sie PLUS (+) oder MINUS (-), um einen Bildlauf durch die möglichen Werte durchzuführen.
P1056468-031 20/12/12
Beenden des Setup-Modus
Tabelle 2 • Navigation (Forts.)
1. Drücken Sie in der Leerlaufanzeige (Abbildung 3)
SETUP, um den Setup-Modus aufzurufen. Der Drucker zeigt den ersten Parameter an.
2. Drücken Sie im Setup-Modus SETUP/EXIT, um
die Betriebsparameter zu verlassen. Auf der LCD-Anzeige wird
angezeigt.
3. Um zu den Parametern zurückzugehen, drücken
Sie PREVIOUS. ODER Drücken Sie PLUS (+) oder MINUS (-), um einen Bildlauf durch die Optionen zum Beenden durchzuführen:
PERMANENT – Dieser Parameter speichert
Werte im Drucker auch bei ausgeschaltetem Gerät.
TEMPORÄR – Dieser Parameter speichert alle
Änderungen, bis das Gerät abgeschaltet wird.
ABBRECHEN – Diese Option verwirft alle
Änderungen, die Sie seit dem Aufrufen des Setup-Modus vorgenommen haben, ausgenommen Änderungen der Einstellungen SCHWÄRZUNG, ABRISS, KOMMUNIKATION und SPRACHE, da diese sofort wirksam werden.
STANDARDS LADEN – Mit dieser Option
setzen Sie alle Einstellungen, mit Ausnahme der Netzwerkeinstellungen, auf die werkseitig festgelegten Standardeinstellungen zurück. Verfahren Sie sorgfältig beim Laden der Standardeinstellungen, da Sie alle manuell geänderten Einstellungen neu laden müssen.
LTZ GESP. LADEN – Mit diesem Parameter
werden die zuletzt permanent gespeicherten Werte geladen.
STANDARD-NET – Mit dieser Option setzen
Sie alle Printserver- und Netzwerkeinstellungen auf die werkseitig festgelegten Standardeinstellungen zurück. Verfahren Sie sorgfältig beim Laden der Standardeinstellungen, da Sie alle manuell geänderten Einstellungen neu laden müssen.
4. Drücken Sie NEXT/SAVE, um die angezeigte
Option auszuwählen und den Setup-Modus zu verlassen.
Wenn die Konfigur ations- und Kalibrierungssequenz endet, kehrt der Drucker zur Leerlaufanzeige zurück.
Einführung
Bedienfeldanzeige
ÄND. SPEICHERN
19
20/12/12 P1056468-031
Einführung
20
Bedienfeldanzeige

Ändern von passwortgeschützten Parametern

Bestimmte Parameter, darunter die Kommunikationsparameter, sind standardmäßig ab Werk passwortgeschützt.
Achtung • Sie sollten die passwortgeschützten Parameter nur ändern, wenn Sie mit den
Funktionen der Parameter vollständig vertraut sind. Falsch gesetzte Parameter können unabsehbare Funktionsstörungen beim Drucker hervorrufen.
Beim ersten Versuch, passwortgeschützte Parameter zu ändern, zeigt der Drucker die Aufforderung müssen Sie das vierstellige numerische Passwort eingeben. Nach Eingabe des korrekten Passworts müssen Sie dieses nur dann erneut eingeben, wenn Si e den Setup -Modu s verlassen , indem Sie SETUP/EXIT drücken oder den Drucker ausschalten (Schalter auf
Um das Passwort für einen pass wortgeschützten Parameter einzugeben, gehen Sie folgendermaßen vor:
1. Ändern Sie nach der Aufforderung zur Passwortei ngabe mithilfe der Taste MINUS (-) die
Position der gewählten Ziffer.
PASSWORT-EINGABE an. Um die Parameteränderung vornehmen zu können,
O).
2. Erhöhen Sie nach Auswahl der zu ändernden Ziffer mithilfe der Taste PLUS (+) den Wert
der gewählten Ziffer. Wiederholen Sie diese beiden Schritte für jede Ziffer des Passworts.
3. Drücken Sie nach Eingabe des Passworts die SELECT-Taste (Au s wahl).
Der von Ihnen zwecks Änderung gewählte Parameter wird angezeigt. Sofern das richtige Passwort eingegeben wurde, können Sie den Wert nun ändern.

Standardwert des Passworts

Das Standardpasswort lautet 1234. Das Passwort kann mithilfe des ZPL-Befehls ^KP (Passwort definieren) oder über die Webseiten des Druckers geändert werden (kabelgebundener oder kabelloser ZebraNet-Printserver erforderlich).

Deaktivieren der Passwortschutzfunktion

Sie können die Passwortschutzfunktion deaktivieren, sodass Sie nicht mehr zur Eingabe eines Passworts aufgefordert werden, indem Sie das Passwort mit dem ZPL-Befehl setzen. Um die Passwortschutzfunktion wieder zu aktivieren, senden Sie den ZPL-Befehl
^KPx, wobei x eine Zahl zwischen 1 und 9999 sein kann.
^KP auf 0000
P1056468-031 20/12/12

Betriebsparameter auf dem Bedienfeld

Die Elemente in diesem Menü werden in der Reihenfolge angezeigt, in der sie erscheinen, wenn Sie die PFEIL-NACH-RECHTS-TASTE drücken. Weitere Informationen zu diesen Einstellungen finden Sie unter Druckeinstellungen auf Seite 83.
Anpassen der Druckschwärzung
Legen Sie für die Schwärzung die niedrigste Einstellung fest, mit der ein gutes Druckergebnis erzielt werden kann. Wenn der Schwärzungsgrad zu hoch gesetzt ist, wird das Druckbild des Etiketts möglicherweise unscharf, die Strichcodes können unter Umständen nicht richtig eingelesen werden, das Farbband kann durchschmoren oder der Druckkopf vorzeitig verschleißen.
Weitere Informationen finden Sie unter Druckschwärzung
auf Seite 83.
Auswählen der Druckgeschwindigkeit
Einführung
Bedienfeldanzeige
21
Hiermit wählen Sie die Geschwindigkeit beim Etikettendruck aus (Angabe in Zoll pro Sekunde). Bei geringerer Druckgeschwindigkeit wird in der Regel eine bessere Druckqualität erzielt.
Weitere Informationen finden Sie unter Druckgeschwindigkeit
auf Seite 83.
Anpassen der Abrissposition
Legt bei Bedarf die Position der Medien auf der Abrissleiste nach dem Drucken fest.
Weitere Informationen finden Sie unter Abrissposition
auf Seite 84.
Auswählen des Druckmodus
Wählen Sie einen Druckmodus aus, der mit den Optionen Ihres Druckers kompatibel ist.
Weitere Informationen finden Sie unter Druckmodus auf Seite 84.
20/12/12 P1056468-031
Einführung
22
Bedienfeldanzeige
Festlegen des Medientyps
Wählen Sie den Medientyp aus, den Sie verwenden. Weitere Informationen finden Sie unter Medientyp auf Seite 85.
Auswählen des Mediensensors
Wählen Sie den Mediensensor aus, der zu dem verwendeten Medium passt.
Weitere Informationen finden Sie unter Sensortyp auf Seite 103.
Auswählen der Druckmethode
Geben Sie an, ob ein Farbband verwendet wird. Medien für Thermotransferdruck erfordern die Verwendung von Farbbändern zum Drucken, Medien für direkten Thermodruck dagegen nicht.
Weitere Hinweise dazu, ob ein Farbband benötigt wird, finden Sie unter Anwendung von Farbbändern auf Seite 49.
Weitere Informationen finden Sie unter Druckmethode
auf Seite 85.
Anpassen der Druckbreite
Legen Sie die Breite für die verwendeten Etiketten fest. Weitere Informationen finden Sie unter Druckbreite auf Seite 85.
Festlegen der maximalen Etikettenlänge
Legen Sie als maximale Etikettenlänge stets einen Wert fest, der mindestens 25,4 mm (1 Zoll) größer als die tatsächliche Etikettenlänge plus Etikettenzwischenraum ist. Wenn der festgelegte W ert kleiner als die Etikettenlänge ist, geht der Drucker davon aus, dass ein Endlosmedium eingelegt wurde. In diesem Fall kann der Drucker den Kalibrierungsvorgang nicht ausführen.
Weitere Informationen finden Sie unter Maximale Etikettenlänge
auf Seite 86.
P1056468-031 20/12/12
Einführung
WARNUNG BEI AUSGEHENDEMVERBRAUCHSMATERIAL
Bedienfeldanzeige
Festlegen der Warnung bei ausgehendem Verbrauchsmaterial
Wenn diese Funktion aktiviert ist, gibt der Drucker Warnungen aus, wenn die Medien oder das Farbband auf der Rolle zur Neige gehen.
W eitere Informationen finden Sie unter Warnung bei ausgehendem
Verbrauchsmaterial auf Seite 89.
Einrichten des Frühwarnsystems für die Wartung
Wenn diese Funktion aktiviert ist, gibt der Drucker eine Warnmeldung aus, sobald der Druckkopf gerei nigt werden muss.
Weitere Informationen finden Sie unter Frühwarnsystem für die
Wartung auf Seite 89.
Festlegen des Druckkopf-Reinigungsintervalls*
Wenn das Frühwarnsystem für die Wartung aktiviert ist, legen Sie für diesen Wert die Länge der verwendeten Medien bzw. der Farbbandrolle fest.
23
Weitere Informationen finden Sie unter Druckkopf-
Reinigungsintervall auf Seite 89.
* Dieser Parameter wird nur angezeigt, wenn das
Frühwarnsystem für die Wartung aktiviert ist.
Zurücksetzen des Druckkopfreinigungszählers für das Frühwarnsystem*
Wenn die Meldung WARNUNG KOPF REINIGEN angezeigt
wird, reinigen Sie den Druckkopf, und drücken Sie anschließend PLUS, um
JA auszuwählen und den
Druckkopfreinigungszähler für das Frühwarnsystem für die Wartung zurückzusetzen.
Falls Sie den Druckkopf nicht gereinigt haben, drücken Sie
MINUS (-), um
NEIN auszuwählen.
* Dieser Parameter wird nur angezeigt, wenn das
Frühwarnsystem für die Wartung aktiviert ist.
Festlegen der Nutzungsdauer des Druckkopfs*
Wenn das Frühwarnsystem für die Wartung aktiviert ist, legen Sie für diesen W ert das Läng enmaß (in Zoll) des Mediu ms fest, das der Druckkopf bedrucken soll.
Weitere Informationen finden Sie unter Nutzungsdauer des
Druckkopfs auf Seite 90.
* Dieser Parameter wird nur angezeigt, wenn das
Frühwarnsystem für die Wartung aktiviert ist.
20/12/12 P1056468-031
Einführung
24
Bedienfeldanzeige
Zurücksetzen des Druckkopfersatzzählers für das Frühwarnsystem*
Wenn die Meldung WARNUNG KOPF WECHSELN angezeigt
wird, ersetzen Sie den Druckkopf, und drücken Sie anschließend PLUS (+), um
JA auszuwählen und den
Druckkopfersatzzähler für das Frühwarnsystem für die Wartung zurückzusetzen.
Wenn Sie den Druckkopf nicht gewechselt haben, drücken Sie
MINUS (-), um
NEIN auszuwählen.
* Dieser Parameter wird nur angezeigt, wenn das
Frühwarnsystem für die Wartung aktiviert ist.
Anzeigen des nicht zurücksetzbaren Zählers
Dieser Parameter zeigt die Gesamtlänge der Medien an, die der Drucker gedruckt hat.
Weitere Informationen finden Sie unter Nicht zurücksetzbarer
Zähler auf Seite 90.
Anzeigen des benutzergesteuerten Zählers 1
Mit diesem Parameter wird die Gesamtlänge der Medien angezeigt, die seit dem letzten Zurücksetzen dieses Zählers mit dem Drucker gedruckt wurde.
Weitere Informationen finden Sie unter Benutzergesteuerte Zähler
auf Seite 90.
Anzeigen des benutzergesteuerten Zählers 2
Mit diesem Parameter wird die Gesamtlänge der Medien angezeigt, die seit dem letzten Zurücksetzen dieses Zählers mit dem Drucker gedruckt wurde.
Weitere Informationen finden Sie unter Benutzergesteuerte Zähler
auf Seite 90.
Drucken der Zählerstände
Druckt ein Etikett mit den Zählerwerten für:
den nicht zurücksetzbaren Zähler
die zwei benutzergesteuerten Zähler
die Zähler des Frühwarnsystems für die Wartung, welche die
letzte Reinigung des Druckkopfs und die Druckkopf­Nutzungsdauer angeben. (Wenn das Frühwarnsystem für die Wartung deaktiviert ist, werden keine entsprechenden Zählerstände ausgedruckt.)
Weitere Informationen finden Sie unter Zählerstände drucken
auf Seite 90.
P1056468-031 20/12/12
Einführung
Bedienfeldanzeige
Drucken der Schriftartenliste
Mithilfe dieser Option können Sie ein Etikett ausdrucken, das die verfügbaren Schriftarten einschließlich Standard- und optionaler Schriftarten des Druckers auflistet. Schriftarten können in eine m RAM- oder Flash-Speicher gespeichert werden.
Weitere Informationen finden Sie unter Druckerinformationen
auf Seite 91.
Drucken der Barcodeliste
Mithilfe dieser Option können Sie eine Liste der auf dem Drucker verfügbaren Barcodes ausdrucken. Barcodes können in einem RAM- oder Flash-Speicher gespeichert werden.
Weitere Informationen finden Sie unter Druckerinformationen
auf Seite 91.
Drucken der Bilderliste
25
Mithilfe dieser Option können Sie ein Etikett mit den verfügbaren Bildern drucken, die im Arbeitsspeicher des Druckers, in einem Flash-Speicher oder auf einer optionalen Speicherkarte gespeichert sind.
Weitere Informationen finden Sie unter Druckerinformationen
auf Seite 91.
Drucken der Druckformatliste
Mithilfe dieser Option können Sie ein Etikett mit den verfügbaren Formaten drucken, die im Arbeitsspeicher des Druckers, in einem Flash-Speicher oder auf einer optionalen Speicherkarte gespeichert sind.
Weitere Informationen finden Sie unter Druckerinformationen
auf Seite 91.
Drucken eines Konfigurationsetiketts
Mithilfe dieser Option können Sie ein Konfigurationsetikett drucken (siehe Abbildung 13 auf Seite 156), auf dem die aktuelle Druckerkonfiguration aufgeführt wird.
Weitere Informationen finden Sie unter Druckerinformationen
auf Seite 91.
20/12/12 P1056468-031
Einführung
26
Bedienfeldanzeige
Drucken eines Netzwerk-Konfigurationsetiketts
Mithilfe dieser Option können Sie ein Konfigurationsetikett drucken (siehe Abbildung 14 auf Seite 156), auf dem die Einstellungen aller installierten Printserver aufgeführt sind.
Weitere Informationen finden Sie unter Druckerinformationen
auf Seite 91.
Drucken aller Etiketten
Mithilfe dieser Option können Sie Etiketten mit Informationen zu den verfügbaren Schriftarten, Barcodes, Druckbild ern , Formaten und der aktuellen Drucker - un d Ne tzw erkk onfiguration ausdrucken.
Weitere Informationen finden Sie unter Druckerinformationen
auf Seite 91.
Initialisieren des Flash-Speichers
Diese Option löscht alle vorhandenen Informationen im Flash­Speicher.
1. Geben Sie nach Auffor derung das Passwo rt für den Drucker e in.
Anweisungen dazu finden Sie unter Ändern von
passwortgeschützten Parametern auf Seite 20.
Auf dem Display erscheint die Frage
INITIALISIEREN?
2. Drücken Sie PLUS (+), um JA auszuwählen.
FLASH-SPEICHER
Die Frage SIND SIE SICHER? wird angezeigt.
3. Möchten Sie fortfahren?
Drücken Sie MINUS (-), um den Vorgang mit NEIN
abzubrechen und zur Eingabeaufforderung
INITIALISIEREN
Drücken Sie PLUS (+), um JA auszuwählen und mit der
zurückzukehren.
FLASH-SPEICHER
Initialisierung zu beginnen. Nach Abschluss der Initialisierung wird im Bedienfeld
INITIALISIEREN ABGESCHLOSSEN angezeigt.
Hinweis • Die Initialisierung des Speichers kann einige
Minuten dauern.
Weitere Informationen finden Sie unter Initialisieren des Flash-
Speichers auf Seite 91.
Drucken eines Sensorprofils
Mit diesem Menüelement können Sie ein Sensorprofil drucken. Weitere Informationen finden Sie unter Drucken eines
Sensorprofils auf Seite 91.
P1056468-031 20/12/12
Einführung
Bedienfeldanzeige
Kalibrieren der Medien- und Farbbandsensoren
Verwenden Sie zur Anpassung der Empfindlichkeit der Medien­und Farbbandsensoren dieses Menüelement.
Weitere Informationen finden Sie unter Kalibrieren des Medien-
und Farbbandsensors auf Seite 94. Hinweise zur Durchführung
der Kalibrierung finden Sie unter Kalib rierung der Farbband - und
Mediensensoren (manuell) auf Seite 107.
Einrichten der Kommunikation über die parallele Schnittstelle
Wählen Sie den Kommunikationsanschluss aus, der dem am Hostcomputer verwendeten Anschluss entspricht.
Weitere Informationen finden Sie unter Kommunikation über die
parallele Schnittstelle auf Seite 104.
Einrichten der Kommunikation über die serielle Schnittstelle
27
Wählen Sie den Kommunikationsanschluss aus, der dem am Hostcomputer verwendeten Anschluss entspricht.
Weitere Informationen finden Sie unter Kommunikation über die
parallele Schnittstelle auf Seite 104.
Festlegen der Baudrate
Wählen Sie den Baudwert aus, der auch vom Hostcomputer verwendet wird.
Weitere Informationen finden Sie unter Baudrate auf Seite 105.
Festlegen des Werts der Datenbits
Wählen Sie den Datenbit-Wert aus, der auch vom Hostcomputer verwendet wird.
Weitere Informationen finden Sie unter Datenbits auf Seite 105.
20/12/12 P1056468-031
Einführung
28
Bedienfeldanzeige
Festlegen des Paritätswerts
Wählen Sie den Paritätswert aus, der auch vom Hostcomputer verwendet wird.
Weitere Informationen finden Sie unter Parität auf Seite 105.
Festlegen des Protokollwerts für den Host-Handshake
Wählen Sie das Handshake-Protokoll aus, das auch vom Hostcomputer verwendet wird.
Weitere Informationen finden Sie unter Host-Handshake
auf Seite 106.
Festlegen des Zebra-Protokollwerts
Ein Protokoll stellt eine Art Fehlerprüfsystem dar. Je nach Auswahl kann ein Indikator vom Drucker an den Hostcomputer mit der Meldung geschickt werden, dass die Daten empfangen wurden. Wählen Sie das vom Hostcomputer angeforderte Protokoll.
Weitere Informationen finden Sie unter Protokoll auf Seite 106.
Festlegen der Netzwerk-ID
Mit diesem Parameter wird dem Drucker eine eindeutige Zahl zugewiesen, wenn der Drucker in einer RS422/485-Multidrop­Netzwerkumgebung betrieben wird (ein externer RS422/485­Adapter ist erforderlich). Das ermöglicht dem Hostcomputer , e inen Drucker gezielt anzusprechen. Dies wirkt sich nicht auf TCP/IP­oder IPX-Netzwerke aus. Legen Sie eine eindeutige Netzwerk-ID­Nummer für diesen Drucker fest.
Weitere Informationen finden Sie unter Netzwerk-ID auf Seite 106.
Aktivieren des Kommunikationsdiagnosemodus
Mit diesem Diagnosewerkzeug gibt der Drucker Hexadezimalwerte für alle vom Drucker empfangenen Daten aus.
Weitere Informationen finden Sie unter
Kommunikationsdiagnosemodus auf Seite 94.
P1056468-031 20/12/12
Einführung
Bedienfeldanzeige
Festlegen des Werts des Prüfzeichens
Legen Sie den Wert des Kontrollpräfixzeichens so fest, dass eine Übereinstimmung mit Ihrem Etikettenformat vorliegt.
Weitere Informationen finden Sie unter Prüfzeichen auf Seite 101.
Festlegen des Werts des Format-Befehlspräfixes
Legen Sie den Wert des Format-Befehlspräfixes so fest, dass eine Übereinstimmung mit Ihrem Etikettenformat vorliegt.
Weitere Informationen finden Sie unter Befehlszeichen
auf Seite 102.
Festlegen des Werts des Trennzeichens
29
Legen Sie das Trennzeichen so fest, dass eine Übereinstimmung mit Ihrem Etikettenformat vorliegt.
Weitere Informationen finden Sie unter Trennzeichen
auf Seite 102.
Festlegen des ZPL-Modus
Legen Sie den ZLP-Modus so fest, dass eine Übereinstimmung mit Ihrem Etikettenformat vorliegt.
Weitere Informationen finden Sie unter ZPL-Modus auf Seite 102.
Festlegen des Einschaltvorgangs
Legen Sie fest, welche Vorgänge der Drucker während des Einschaltens ausführen soll.
Weitere Informationen finden Sie unter Einschaltvorgang
auf Seite 92.
20/12/12 P1056468-031
Einführung
30
Bedienfeldanzeige
Festlegen des Druckkopf-Vorgangs
Legen Sie fest, welche Vorgänge der Drucker während des Schließens des Druckkopfs ausführen soll.
Weitere Informationen finden Sie unter Druckkopf-Vorgang
auf Seite 92.
Festlegen der Backfeed-Sequenz
Mithilfe dieses Parameters wird bei bestimmten Druckmodi der Zeitpunkt festgelegt, zu dem der Etikettenrückzug nach Entfernen des Etiketts erfolgt. Er wirkt sich nicht auf den Aufwickelmodus aus. Diese Einstellung wird durch ~JS aufgehoben, wenn sie als Teil eines Etikettenformats empfangen wird.
Weitere Informationen finden Sie unter Backfeed-Sequenz
auf Seite 87.
Anpassen der Etikettenanfangsposition
Dieser Parameter passt die Druckposition auf dem Etikett vertikal an. Durch einen positiven Zahlenwert wird die Anfangsposition auf dem Etikett um die angegebene Punktezahl tiefer (weg vom Druckkopf) eingestellt. Durch einen negativen Zahlenwert wird die Position auf dem Etikett höher (zum Druckkopf hin) eingestellt.
Weitere Informationen finden Sie unter Etikettenanfangsposition
auf Seite 87.
Linke Etikettenposition anpassen
Passen Sie die Druckposition bei Bedarf auf dem Etikett horizontal an. Durch positive Zahlenwerte wird der linke Bildrand um die ausgewählte Punktezahl zur Etikettenmitte hin verschoben, bei einem negativen Wert wird der linke Bildrand zum linken Etikettenrand hin verschoben.
Weitere Informationen finden Sie unter Linke Etiketten-position
auf Seite 87.
P1056468-031 20/12/12
Einführung
Bedienfeldanzeige

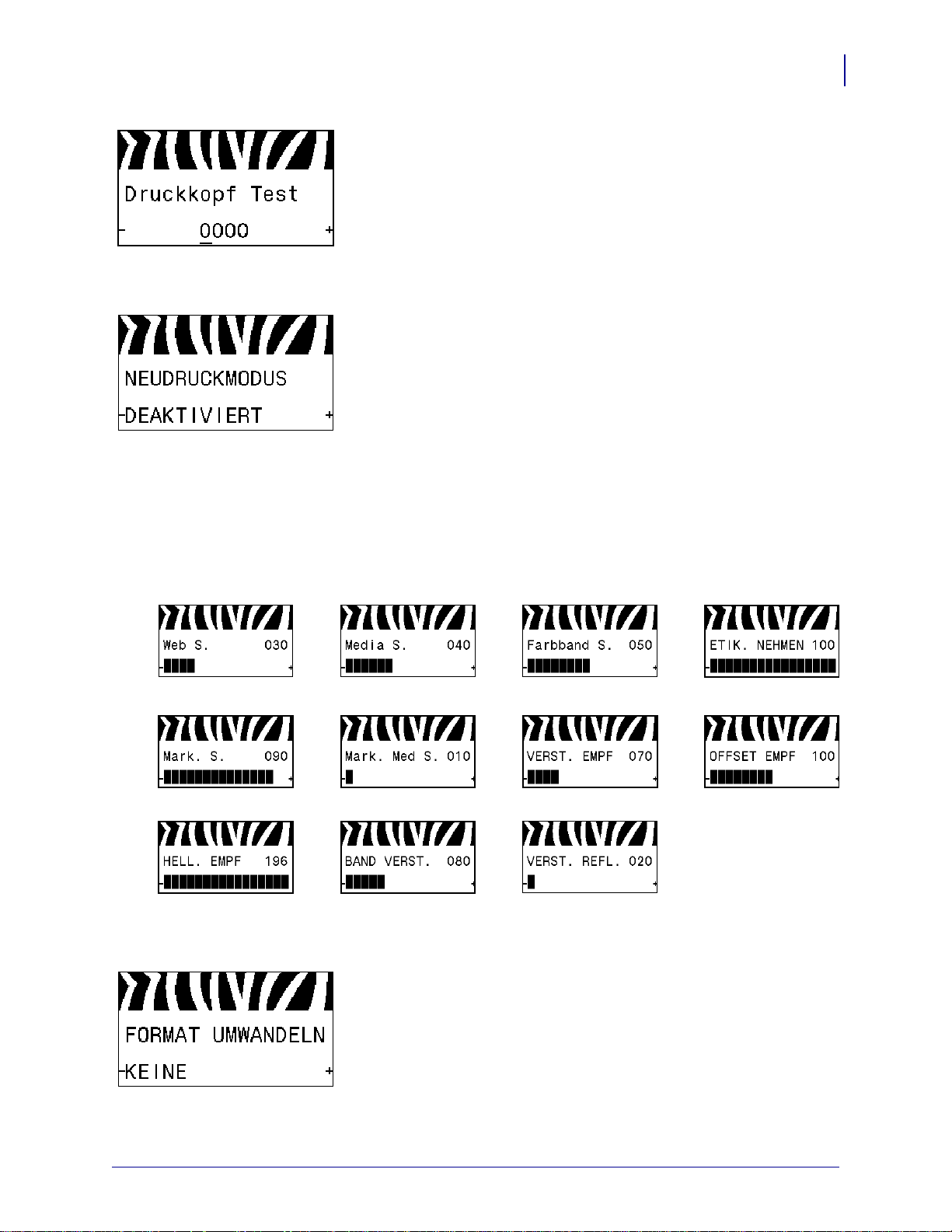

Einstellen des Zählers für den Druckkopftest*
Der Drucker führt regelmäßig einen Test der Druckkopffunktion durch. Mit diesem Parameter wird festgelegt, wie viele Etiketten zwischen diesen internen Tests gedruckt werden.
Weitere Informationen finden Sie unter Druckkopftest (Zähler)
auf Seite 88.
Festlegen des Neudruckmodus
Wenn der Neudruckmodus aktiviert ist, können Sie das zuletzt gedruckte Etikett entweder durch bestimmte Befehle oder durch Drücken der linken Pfeiltaste erneut drucken.
Weitere Informationen finden Sie unter Neudruckmodus
auf Seite 88.
Anzeigen der Sensoreinstellungen
31
Die folgenden Parameter werden im Zuge der Kalibrierung automatisch gesetzt und sollten nur von qualifizierten Servicefachkräften geändert werden.
Skalierungsfaktor für Formatumwandlung wählen
Wählt den Skalierungsfaktor für Bitmaps aus. Bei der ersten Zahl handelt es sich um den ursprünglichen dpi-Wert (Dots per Inch).
Weitere Informationen finden Sie unter Formatumwandlung
auf Seite 94.
20/12/12 P1056468-031
Einführung
32
Bedienfeldanzeige
Auswählen der Leerlaufanzeige
Wählen Sie aus, welche Informationen auf der Anzeige des Druckers angezeigt werden sollen, wenn sich der Drucker im Leerlauf befindet.
Weitere Informationen finden Sie unter Leerlaufanzeige
auf Seite 95.
Festlegen des Datums der Echtzeituhr
Mit diesem Parameter können Sie festlegen, welches Datum in der Leerlaufanzeige angezeig t werden soll.
Weitere Informationen finden Sie unter ECHTZEIT/ DATUM
auf Seite 95.
Festlegen der Uhrzeit der Echtzeituhr
Mit diesem Parameter können Sie festlegen, welches Datum in der Leerlaufanzeige angezeig t werden soll.
Weitere Informationen finden Sie unter ECHTZEIT/ZEIT
auf Seite 95.
Ausführen des angegebenen ZBI-Programms*
Um das mit dem vorherigen Menüelement ausgewählte ZBI-
Programm auszuführen, drücken Sie PLUS (+).
Wenn Sie das Farbband nicht ersetzt haben, drücken Sie
MINUS (-), um ABBRECHEN auszuwählen, oder drücken Sie den PFEIL NACH LINKS oder PFEIL NACH RECHTS, um zu einem anderen Parameter zu wechseln.
Weitere Informationen finden Sie unter Ausführen eines ZBI-
Programms auf Seite 96.
* Dieses Menüelement erscheint nur, wenn ZBI auf Ihrem Drucker
aktiviert ist und kein ZBI-Programm ausgeführt wird.
Auswahl des primären Netzwerkgeräts
Dieser Parameter legt fest, welches Gerät bei der Auswahl der aktiven Geräte als primär gelten soll.
Weitere Informationen finden Sie unter Primäres Netzwerk
auf Seite 97.
P1056468-031 20/12/12
Einführung
Bedienfeldanzeige
Angabe, ob IP-Einstellungen vom Drucker oder Druckserver geladen werden
Dieser Parameter gibt an, ob beim Einschalten die LAN-/WLAN­Einstellungen des Druckers oder des Druckservers verwendet werden sollen. Standardmäßig werden die Einstellungen des Druckers verwendet.
Weitere Informationen finden Sie unter Von externem Gerät laden
auf Seite 97.
Anzeigen des aktiven Printservers*
Dieses Menüelement gibt an, welcher Printserver verwendet wird. Dies hat Auswirkungen darauf, welche Geräteeinstellungen, z. B. IP-Protokoll und IP-Adresse, unter diesen Menüelementen angezeigt werden.
* Dieses Menüelement, das nicht über das Bedienfeld verändert
werden kann, wird nur angezeigt, wenn ein über Kabel oder ein drahtlos verbundener Printserver auf Ihrem Drucker installiert ist.
33
Festlegen des Verfahrens zur IP-Auflösung*
Über diesen Parameter wird angegeben, ob die IP-Adre sse vom Benutzer (permanent) oder über den Server (dynamisch) ausgewählt wird. Wenn eine dynamische Option ausgewählt ist, wird mit diesem Parameter die Methode angegeb en, mith ilfe derer der kabelgebundene oder drahtlose Printserver die IP-Adresse vom Server abruft.
Weitere Informationen finden Sie unter IP-Protokoll auf Seite 98.
* Dieses Menüelement wird nur angezeigt, wenn ein über Kabel
oder ein drahtlos verbundener Printserver auf Ihrem Drucker installiert ist.
Festlegen der IP-Adresse des Drucke rs*
Sie können die IP-Adresse des Druckers anzeigen lassen und bei Bedarf verändern.
Die Änderungen werden nur dann gespeichert, wenn das IP­PROTOKOLL auf
PERMANENT eingestellt ist. Um
vorgenommene Änderungen zu aktivieren, verwenden Sie den
NETZWERK ZURÜCKSETZEN auf Seite 35, um den Printserver
zurückzusetzen. Weitere Informationen finden Sie unter IP-Adresse auf Seite 98.
* Dieses Menüelement wird nur angezeigt, wenn ein über Kabel
oder ein drahtlos verbundener Printserver auf Ihrem Drucker installiert ist.
20/12/12 P1056468-031
Einführung
34
Bedienfeldanzeige
Festlegen der Subnetzmaske*
Sie können die Subnetzmaske anzeigen lassen und bei Bedarf verändern.
Die Änderungen werden nur dann gespeichert, wenn das IP­PROTOKOLL auf
PERMANENT eingestellt ist. Um
vorgenommene Änderungen zu aktivieren, verwenden Sie den
NETZWERK ZURÜCKSETZEN auf Seite 35, um den Printserver
zurückzusetzen. Weitere Informationen finden Sie unter Subnetzmaske auf Seite 99.
* Dieses Menüelement wird nur angezeigt, wenn ein über Kabel
oder ein drahtlos verbundener Printserver auf Ihrem Drucker installiert ist.
Festlegen des Standard-Gateway s*
Sie können das Standard-Gateway anzeigen lassen und bei Bedarf verändern.
Die Änderungen werden nur dann gespeichert, wenn das IP­PROTOKOLL auf
PERMANENT eingestellt ist. Um
vorgenommene Änderungen zu aktivieren, verwenden Sie den
NETZWERK ZURÜCKSETZEN auf Seite 35, um den Printserver
zurückzusetzen. Weitere Informationen finden Sie unter Standard-Gateway
auf Seite 99.
* Dieses Menüelement wird nur angezeigt, wenn ein über Kabel
oder ein drahtlos verbundener Printserver auf Ihrem Drucker installiert ist.
Anzeigen der MAC-Adresse*
Lassen Sie sich die Media Access Control (MAC)-Adresse des Printservers, der im Drucker installiert ist (kabelgebunden oder drahtlos), anzeigen.
Weitere Informationen finden Sie unter MAC-Adresse
auf Seite 100.
* Dieses Menüelement, das nicht über das Bedienfeld verändert
werden kann, wir d nur angezeigt, wenn ein über Kabel oder ein drahtlos verbundener Printserver auf Ihrem Drucker installiert ist.
Anzeigen des ESSID-Werts*
Die Extended Service Set Identification (ESSID) ist eine Kennun g für Ihr drahtloses Netzwerk. Diese Einstellung, die nicht vom Bedienfeld aus geändert werden kann, gibt die ESSID für die aktuelle Drahtloskonfiguration an.
Weitere Informationen finden Sie unter ESSID auf Seite 100.
* Dieses Menüelement, das nicht über das Bedienfeld verändert
werden kann, wird nur angezeigt, wenn ein drahtlos verbundener Printserver auf Ihrem Drucker installiert ist.
P1056468-031 20/12/12
Einführung
Bedienfeldanzeige
Zurücksetzen der Netzwerkeinstellungen*
Mit dieser Option werden der über Kabel bzw. drahtlos verbundene Printserver zurückgesetzt. Sie müssen den Printserver zurücksetzen, damit Änderungen der Netzwerkeinstellungen aktiviert werden.
Weitere Informationen finden Sie unter Netzwerk zurücksetzen
auf Seite 100.
* Dieses Menüelement wird nur angezeigt, wenn ein über Kabel
oder ein drahtlos verbundener Printserver auf Ihrem Drucker installiert ist.
Festlegen der Passwortebene
Mit diesem Parameter können Sie festlegen, ob bestimmte werkseitig eingestellte Menüoptionen oder alle Menüoptionen passwortgeschützt werden sollen.
Weitere Informationen finden Sie unter Passwortebene
auf Seite 95.
35
20/12/12 P1056468-031
Einführung
36
Bedienfeldanzeige
Auswählen der Anzeigesprache
Bei Bedarf können Sie die vom Drucker angezeigte Sprache ändern.
Weitere Informationen finden Sie unter Sprache auf Seite 101.
Hinweis • Die Optionen für diesen Parameter werden in
der Landessprache angezeigt, sodass Sie Ihre Sprache leichter wiederfinden.
P1056468-031 20/12/12
2
Einrichten des Druckers
und Druckerbetrieb
Dieses Kapitel bietet technische Unterstützung be i der ersten Inbetriebnah me und dem Betrieb des Druckers.
Inhalt
Handhabung des Druckers . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38
Auspacken des Druckers und Prüfen der Ware. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38
Lagerung des Druckers . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38
Versand des Druckers . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38
Auswahl des Aufstellungsorts des Druckers . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39
Auswählen einer Datenkommunikationsschnittstelle. . . . . . . . . . . . . . . . . . . . . . . . . . . . 40
Datenkabel. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42
Anschließen des Druckers an das Stromnetz . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43
Netzkabelspezifikationen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44
Anbringen der Tastaturabdeckung am Bedienfeld. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46
Auswählen des Druckmodus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51
Einlegen des Farbbandes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54
Einlegen von Medien . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59
20/12/12 P1056468-031
Einrichten des Druckers und Druckerbetrieb
38

Handhabung des Druckers

Handhabung des Druckers
In diesem Abschnitt wird die Handhabung des Druckers beschrieben.

Auspacken des Druckers und Prüfen der Ware.

Wichtiger Hinweis • Zebra Technologies ist nicht verantwortlich für eventuelle Schäden, die
auf den Versand des Geräts zurückzuführen sind. Die Reparatur dieser Schäden fällt nicht unter die Garantieleistungen.
Wenn Sie den Drucker erhalten, machen Sie Folgendes:
1. Packen Sie den Drucker unverzüglich aus.
2. Überprüfen Sie alle Außenflächen auf Beschädigungen.
3. Heben Sie die Medienklappe an, und überprüfen Sie das Medienfach auf Beschädigung
der Komponenten.
4. Falls Sie bei dieser Prüfung Transportschäden finden sollten, machen Sie Folgendes:
Benachrichtigen Sie sofort das Logistikunternehmen, und reichen Sie einen Schadensbericht ein.
Bewahren Sie das gesamte Verpackungsmaterial zur Inspektion durch das Logistikunternehmen auf.
Benachrichtigen Sie Ihren autorisierten Zebra-Händler.

Lagerung des Druckers

Falls Sie den Drucker nicht sofort in Betrieb nehmen, packen Sie ihn unter Verwendung des Originalverpackungsmaterials wieder ein. Sie können den Drucker unter folgenden Bedingungen lagern:
• Temperatur: -40 °C bis 60 °C (-40 °F bis 140 °F)
• Relative Luftfeuchtigkeit: 5 bis 85 %, nicht kondensierend

Versand des Druckers

Heben Sie das gesamte Verpackungsmaterial auf, falls Sie den Drucker künftig versenden müssen.
Wenn Sie den Drucker versenden müssen, führen Sie folgende Schritte aus:
1. Schalten Sie den Drucker aus (Schalter auf O), und entfernen Sie alle Kabel.
2. Entfernen Sie alle Medien, Farbbänder und losen Objekte aus dem Druckerinneren.
3. Schließen Sie den Druckkopf.
4. Verpacken Sie den Drucker vorsichtig im Originalkarton oder einem anderen geeigneten
Karton, um Beschädigungen auf dem Transportweg zu vermeiden. Sie können bei Zebra einen Versandkarton kaufen, falls die Originalverpackung verloren ging oder zerstört wurde.
P1056468-031 20/12/12
Einrichten des Druckers und Druckerbetrieb

Auswahl des Aufstellungsorts des Druckers

Auswahl des Aufstellungsorts des Druckers
Wählen Sie für den Drucker einen Aufstellungsort aus, der folgende Bedingungen erfüllt:
Standfläche: Für den Drucker ist eine feste, ebene Standfläche mit ausreichender Größe
und Tragfähigkeit am ausgewählten Aufstellungsort erforderlich.
Platz: Die Fläche für die Aufstellung des Druckers muss ausreichend Platz zur Belüftung
und für den Zugriff auf die Druckerkomponenten und Anschlüsse bieten. Um die richtige Belüftung und Kühlung zu ermöglichen, lassen Sie an allen Seiten des Druckers einen Freiraum.
Achtung • Platzieren Sie kein Füll- oder Polstermaterial hinter oder unter dem
Drucker, weil dies den Luftstrom begrenzt und dazu führen könnte, dass der Drucker überhitzt.
Stromversorgung: Der Drucker sollte in Reichweite einer Netzsteckdose mit den
erforderlichen Anschlusswerten sein, die leicht zugänglich ist.
Datenkommunikationsschnittstellen: Der Drucker muss sich innerhalb Ihres WLAN-
Radius (wenn zutreffend) oder innerhalb eines akzeptablen Bereichs für andere Anschlüsse an Ihre Datenquelle (in der Regel ein Computer) befinden. Weitere Informationen zu den maximalen Kabellängen und der Konfiguration finden Sie in
Tabelle 4 auf Seite 41.
39
Betriebsbedingungen: Ihr Drucker wurde so konstruiert, dass die Umgebungsbedingungen
und die elektrischen Bedingungen sehr vielseitig sein können, sodass er auch in einem Lager und einer Fabrikhalle funktioniert. Tabelle 3 zeigt die Anforderungen an die Temperatur und an die relative Luftfeuchtigkeit, die für den Betrieb des Druckers notwendig sind.
Tabelle 3 • Betriebstemperatur und -luftfeuchtigkeit
Modus Temperatur Relative Luftfeuchtigkeit
Thermotransfer 5 °C bis 40 °C (41°F bis 104 °F) 20 bis 85 %, nicht Direkter
0 °C bis 40 °C (32 °F bis 104 °F)
kondensierend
Thermodruck
20/12/12 P1056468-031
Einrichten des Druckers und Druckerbetrieb
40

Auswählen einer Datenkommunikationsschnittstelle

Auswählen einer Datenkommunikationsschnittstelle
Schließen Sie den Drucker über einen oder mehrere verfügbare Anschlüsse am Computer an. Die Standardanschlüsse sind in Abbildung 4 abgebildet. Am Drucker befinden sich möglicherweise auch Anschlussmöglichkeiten für kabelgebundene oder kabellose ZebraNet­Printserver sowie ein paralleler Anschluss.
Abbildung 4 • Kommunikationsschnittstellen
Serieller Anschluss Interner kabelgebundener Ethernet-
Printserver USB-Anschluss
Parallelanschluss
Tabelle 4 auf Seite 41 enthält grundlegende Informationen über
Datenkommunikationsschnittstellen, mit denen Sie den Drucker an einen Computer anschließen können. Sie können jegliche verfügbare Datenkommunikationsschnittstelle nutzen, um Etikettenformate an den Drucker zu senden. Wählen Sie eine Schnittstelle, die sowohl von Ihrem Drucker als auch Ihrem Computer oder Ihrem lokalen Netzwerk (LAN) unterstützt wird.
Achtung • Stellen Sie sicher, dass der Drucker ausgeschaltet ist (Position O), bevor Sie
Datenkommunikationskabel anschließen. Das Anschließen eines Datenkommunikationskabels in eingeschaltetem Zustand (Position beschädigen.
I) kann den Drucker
P1056468-031 20/12/12
Einrichten des Druckers und Druckerbetrieb
Auswählen einer Datenkommunika ti o nssc hn i ttstelle
Tabelle 4 • Datenkommunikationsschnittstellen
41
Schnittstelle
Standard oder optional
Beschreibung
RS-232 Seriell Standard Anforderungen und Einschränkungen
Maximale Kabellänge = 15,24 m (50 Fuß)
Die Druckerparameter müssen ggf. an den Hostcomputer
angepasst werden.
Für den Anschluss eines Standardmodemkabels an den Drucker
benötigen Sie einen Nullmodemadapt er.
Anschlüsse und Konfiguration Die Baudrate, die Anzahl der Daten und Stoppbits, die Parität und die XON/XOFF- oder DTR­Steuerung müssen mit denen des Hostcomputers übereinstimmen.
USB Standard Anforderungen und Einschränkungen
Maximale Kabellänge = 5 m (16,4 Fuß)
Für die Anpassung an den Hostcomputer ist keine Änderung der
Druckerparameter erforderlich.
Anschlüsse und Konfiguration Es ist keine zusätzliche Konfiguration erforderlich.
Parallele 8-Bit­Datenschnittstelle
Standard Anforderungen und Einschränkungen
Maximale Kabellänge = 3 m (10 Fuß)
Maximale Kabellänge = 1,83 m (6 Fuß)
Für die Anpassung an den Hostcomputer ist keine Änderung der
Druckerparameter erforderlich.
Ein kabelgebundener oder kabelloser Printserver (falls
installiert) wird an diesem Anschluss des Druckers übernommen.
Anschlüsse und Konfiguration Es ist keine zusätzliche Konfiguration erforderlich.
Kabelgebundener Ethernet-Printserver
Option Anforderungen und Einschränkungen
Kann von jedem Computer in Ihrem LAN auf den Drucker drucken.
Kann mit dem Drucker über die Drucker-Webseiten
kommunizieren.
Der Drucker muss für Ihr LAN konfiguriert sein.
Ein Parallel-Anschluss oder kabelloser Printserver (falls installiert)
wird an diesem Anschluss des Druckers übernommen.
Achtung • Beachten Sie, dass das USB-Kabel nicht mit dem
verdrahteten Ethernet-Printserveranschluss des Druckers verbunden werden darf, da dies den Ethernet-Anschluss beschädigen würde.
Anschlüsse und Konfiguration Anleitungen zur Konfiguration finden Sie im Benutzer handbuch für ZebraNet Wired und Wireless Print Servers. Eine Kopie dieses Handbuchs finden Sie unter http://www.zebra.com/manuals oder auf der Benutzer-CD, die mit Ihrem Drucker geliefert wurde.
Hinweis • Wenn Sie diese Verbindung verwenden möchten,
müssen Sie möglicherweise einen werkseitig installierten Stecker entfernen, der verhindern soll, dass dieser
Anschluss versehentlich für einen USB-Stecker verwendet wird.
20/12/12 P1056468-031
Einrichten des Druckers und Druckerbetrieb
42
Auswählen einer Datenkommunikationsschnittstelle
Tabelle 4 • Datenkommunikationsschnittstellen (Forts.)
Schnittstelle
Standard oder optional
Beschreibung
Drahtloser Printserver Option Anforderungen und Einschränkungen
Kann von jedem Computer in Ihrem WLAN (Wireless Local
Area Network) auf den Drucker drucken.
Kann mit dem Drucker über die Drucker-Webseiten
kommunizieren.
Der Drucker muss für Ihr WLAN konfiguriert sein.
Ein Parallel-Anschluss oder kabelgebundener Printserver (falls
installiert) wird an diesem Anschluss des Druckers übernommen.
Configuration (Konfiguration) Anleitungen zur Konfiguration finden Sie im Benutzerhandbuch für ZebraNet Wired und Wireless Print Servers. Eine Kopie dieses Handbuchs finden Sie unter
http://www.zebra.com/manuals oder auf der Benutzer-CD, die mit
Ihrem Drucker geliefert wurde.

Datenkabel

Sie müssen alle Datenkabel für Ihre Anwendung selb st zur Verfügung stellen. Während Ethernet-Kabel keine Abschirmung erfordern, müssen alle anderen Datenkabel
vollständig geschirmt und mit Metall- oder metallisiert en Steckverbindergehäusen versehen sein. Bei Gebrauch ungeschirmter Datenkabel kann die Strahlungsemission die vorgeschriebenen Grenzwerte u. U. überschreiten.
So minimieren Sie elektrische Störungen im Kabel:
• Halten Sie die Datenkabel so kurz wie möglich.
• Legen Sie die Datenkabel keinesfalls dicht neben die Netzkabel.
• Verlegen Sie Datenkabel nicht gemeinsam mit Stromleitungen (z. B. in demselben Kabelkanal oder Kabelbaum).
P1056468-031 20/12/12
Einrichten des Druckers und Druckerbetrieb
115 V AC
230 V AC

Anschließen des Druckers an das Stromnetz

Anschließen des Druckers an das Stromnetz
Das Netzkabel muss eine dreipolige Steckverbindung für den entsprechenden Anschluss auf der Rückseite des Druckers aufweisen. Wenn der Drucker nicht bereits mit einem Netzkabel geliefert wurde, informieren Sie sich unter Netzkabelspezifikationen auf Seite 44.
Achtung • Um die Sicherheit des Personals und der Geräte zu gewährleisten, verwenden
Sie grundsätzlich ein dreiadriges Netzkabel, das in Ihrem Land für eine solche Installation zugelassen ist. Dieses Kabel muss mit einem dreipoligen, landesspezifischen Schutzkontaktstecker gemäß IEC 320 ausgestattet sein.
Um den Drucker ans Stromnetz anzuschließen, führen Sie die folgenden Schritte aus:
1. Stecken Sie den Gerätestecker des Netzkabels in den entsprechenden Anschluss auf der
Rückseite des Druckers.
43
2. Schließen Sie den Stecker des Netzkabels an eine geeignete Netzsteckdose an.
20/12/12 P1056468-031
Einrichten des Druckers und Druckerbetrieb
44
Anschließen des Druckers an das Stromnetz
3. Schalten Sie den Drucker ein (Position I).
Der Drucker wird hochgefahren und führt einen Selbsttest aus.

Netzkabelspezifikationen

Achtung • Um die Sicherheit des Personals und der Geräte zu gewährleisten, verwenden
Sie grundsätzlich ein dreiadriges Netzkabel, das in Ihrem Land für eine solche Installation zugelassen ist. Dieses Kabel muss mit einem dreipoligen, landesspezifischen Schutzkontaktstecker gemäß IEC 320 ausgestattet sein.
Ob ein Netzkabel im Lieferumfang des Druckers enthalten ist, hängt von Ihrer Bestellung ab. Wenn kein Netzkabel mitgeliefert wurde oder das beiliegende Kabel unter den vorliegenden Bedingungen nicht verwendet werden kann, beachten Sie Abbildung 5 und richten Sie sich beim Kauf eines entsprechenden Kabels an die folgenden Vorgaben:
• Die Gesamtlänge des Kabels darf höchstens 3 m (9,8 Fuß) betragen.
• Das Kabel muss mindestens für 10 A, 250 V ausgelegt sein.
• Das Gehäuse (Masse) muss zur Sicherheit und zur Minderung elektromagnetischer Störungen geerdet werden.
P1056468-031 20/12/12
Einrichten des Druckers und Druckerbetrieb
3
1
2
4
Anschließen des Druckers an das Stromnetz
Abbildung 5 • Netzkabelspezifikationen
45
Landesspezifischer Netzstecker (Wechselstrom): Der Netzstecker
1
muss das Zertifizierungskennzeichen mindestens einer international anerkannten Prüforganisation aufweisen (Abbildung 6). 3-adriges harmonisiertes Kabel oder ein anderes für Ihr Land
2
zugelassenes Kabel. Steckverbinder gemäß IEC 320: Der Stecker muss das
3
Zertifizierungskennzeichen mindestens einer international anerkannten Prüforganisation aufweisen (Abbildung 6). Länge 3 m (9,8 Fuß). Nennwerte: 10 A, 250 V Wechselstrom.
4
Abbildung 6 • Zertifizierungssymbole internationaler Prüforganisationen
20/12/12 P1056468-031
Einrichten des Druckers
46

Anbringen der Tastaturabdeckung am Bedienfeld

Anbringen der Tastaturabdeckung am Bedienfeld
Im Lieferumfang des Druckers befindet sich auch eine Schutzabdeckung für die Tastatur des Bedienfelds (Abbildung 7). Bringen Sie diese Abdeckung an, wenn der Drucker in einer feuchten oder schmutzigen Umgebung betrieben wird. Die Abdeckung schützt die T astatur vor Schäden.
Abbildung 7 • Tastaturabdeckung für das Bedienfeld
Zum Anbringen der Tastaturabdeckung führen Sie folgende Schritte aus:
1. Entfernen Sie die Schutzfolie von der Klebefläche auf der Rückseite der
Tastaturabdeckung.
2. Richten Sie die Abdeckung exakt an der Tastatur aus. Drücken Sie die Abdeckung an, um
sie am Drucker zu befestigen.
P1056468-031 105SLPlus™ Benutzerhandbuch 20/12/12

Medientypen

Wichtiger Hinweis • Zebra empfiehlt nachdrücklich die Verwendung von Zebra-
Markenzubehör, um eine gleichbleibende Druckqualität zu gewährleisten. Ein breites Sortiment an Papier-, Polypropylen-, Polyester- und Vinylmedien wurde speziell dafür entwickelt, die Druckeigenschaften des Druckers zu verbessern und den Druckkopf vor vorzeitigem Verschleiß zu schützen. Zubehör erhalten Sie unter
http://www.zebra.com/howtobuy.
Sie können bei dem Drucker verschiedene Medientypen verwenden:
Standardmedien – Die meisten Standardmedien weisen eine Haftschicht auf der Rückseite auf, mit der einzelne oder zusammenhängende Etiketten auf einem Trägermaterial aufgebracht sind. Standardmedien werden auf Rollen oder als Medienstapel geliefert (Tabelle 5).
Anhänger – Anhänger bestehen in der Regel aus stärkerem Papier. Anhänger verfügen über keine Haftschicht und kein T räge rmaterial und si nd in der Re gel durch Perforatio nen unterteilt. Anhänger werden auf Rollen oder als Medienstapel geliefert (Tabelle 5).
Tabelle 5 • Rollenmedien und gefaltete Medien
Medientyp Darstellung Beschreibung
Nicht endlose Rollenmedien
Rollenmedien sind auf einen Rollenkern von 76 mm (3 Zoll) Durchmesser gewickelt. Einzelne Etiketten oder Anhänger sind durch eine oder mehrere der folgenden Methoden voneinander abgetrennt:
Bei Webmedien werden die Etiketten durch
Zwischenräume, Lochungen und Aussparungen unterteilt.
Einrichten des Druckers und Druckerbetrieb
Medientypen
47
Bei Medien mit schwarzen Markierungen werden die
Etiketten durch auf der Rückseite vorgedruckte schwarze Markierungen unterteilt.
Perforierte Medien weisen Perforationen auf, durch die die
Etiketten oder Anhänger leicht abgetrennt werden können. Diese Medien können auch schwarze Markierungen oder eine andere Form der Unterteilung zwischen den Etiketten oder Anhängern aufweisen.
20/12/12 P1056468-031
Einrichten des Druckers und Druckerbetrieb
48
Medientypen
Tabelle 5 • Rollenmedien und gefaltete Medien (Forts.)
Medientyp Darstellung Beschreibung
Nicht endlose gefaltete Medien
Gefaltete Medien sind zickzackförmig gefaltet. Sie können dieselben Einteilungen wie nicht endlose Rollenmedien haben. Die Unterteilungen befind en sich in solc hen Fä llen au f oder nahe der Falz.
Endlose Rollenmedien
Rollenmedien sind auf einen Rollenkern von 76 mm (3 Zoll) Durchmesser gewickelt.
Endlose Rollenmedien weisen keine Zwischenräume, Lochungen, Aussparungen oder schwarze Markierungen zur Unterteilung der Etiketten auf. Dadurch kann das Bild an einer beliebigen Stelle des Etiketts gedruckt werden. In einigen Fällen wird eine Schneidevorrichtung zur Abtrennung der Etiketten verwendet.
P1056468-031 20/12/12

Farbbänder

Außenseite Innenseite
Bei einem Farbband handelt es sich um ein dünnes Band, das einseitig mit Wachs oder Harz beschichtet ist. Beim Thermotransferdruckverfahren wird diese Beschichtung auf das Medium übertragen. Durch die jeweiligen Druckmedie n ist vorgegeben, ob ein Farbband verwendet werden muss und wie breit das Farbband sein muss.
Wenn ein Farbband verwendet wird, muss dieses mindesten s so brei t wie das verwendete Medium sein. Wenn das Farbband schmaler ist als die Medien, ist der Druckkopf teilweise ungeschützt und daher vorzeitigem Verschleiß ausgesetzt.

Anwendung von Farbbändern

Medien für Thermotransferdruck erfordern die Verwendung von Farbbändern zum Drucken, Medien für direkten Thermodruck dagegen nicht. Um zu ermitteln, ob für ein bestimmtes Medium die Verwendung eines Farbbands erforderlich ist, führen Sie einen Medienkratztest durch.
Führen Sie für einen Medienkratztest die folgenden Schritte durch:
1. Kratzen Sie mit dem Fingernagel in rascher Bewegung an der Druckoberfläche des
Mediums.
Einrichten des Druckers und Druckerbetrieb
Farbbänder
49
2. Sehen Sie auf dem Medium eine schwarze Markierung?
Wenn eine schwarze Markierung ...
auf dem Medium nicht sichtbar ist, Thermotransferdruck geeignet. Ein Farbband
auf dem Medium erscheint, direkten Thermodruck geeignet. Kein Farbband

Beschichtete Seite des Farbbands

Farbbänder können mit der Beschichtung auf der Innenseite oder auf der Außenseite aufgewickelt sein (Abbildung 8). Dieser Drucker kann nur Farbbänder verwenden, die auf der Außenseite beschichtet sind. Führen Sie einen Klebetest oder Farbbandkratztest durch, wenn Sie nicht sicher sind, welche Seite des Farbbands beschichtet ist.
Abbildung 8 • Farbbänder mit Beschichtung auf der Außen- bzw. Innenseite
dann ist das Medium für ...
ist erforderlich.
erforderlich.
20/12/12 P1056468-031
Einrichten des Druckers und Druckerbetrieb
50
Farbbänder
Klebetest
Falls Etiketten verfügbar sind, führen Sie den Klebetest durch, um zu bestimmen, welche Seite eines Farbbands beschichtet ist. Dieses Verfahren eignet sich gut für bereits eingelegte Farbbänder .
So führen Sie einen Klebetest durch:
1. Ziehen Sie ein Etikett vom Trägermaterial ab.
2. Drücken Sie eine Ecke der Klebeseite des Etiketts auf die Außenseite der Farbbandrolle.
3. Ziehen Sie das Etikett vom Farbband ab.
4. Sehen Sie sich das Ergebnis an. Haften Tintenflecke oder -partikel vom Farbband am Etikett?
Wenn Tinte des Farbbands ...
Dann ...
am Etikett haftet, ist das Farbband auf der Außenseite beschichtet und
kann für diesen Drucker verwendet werden.
nicht am Etikett haftet, ist das Farbband auf der Innenseite beschicht et und
kann nicht für diesen Drucker verwendet werden. Wiederholen Sie den Test auf der anderen Seite der
Farbbandrolle, um das Ergebnis noch einmal zu überprüfen.
Farbband-Kratztest
Falls keine Etiketten verfügbar sind, führen Sie den Farbband-Kratztest durch.
So führen Sie einen Farbband-Kratztest durch:
1. Wickeln Sie ein kurzes Stück des Farbbands ab.
2. Drücken Sie den ausgewickelten Teil des Farbbands auf ein Stück Papier, wobei die
Außenseite des Farbbands das Papier berührt.
3. Kratzen Sie mit dem Fingernagel an der Innenseite des abgewickelten Farbbands.
4. Entfernen Sie das Farbband vom Papier.
5. Sehen Sie sich das Ergebnis an. Hat das Farbband auf dem Papier Spuren hinterlassen ?
Falls das Farbband ... Dann ...
eine Spur auf dem Papier hinterlassen hat,
ist das Farbband auf der Außenseite beschichtet und kann für diesen Drucker verwendet werden.
keine Spur auf dem Papier hinterlassen hat,
ist das Farbband auf der Innenseite beschichtet und kann nicht für diesen Drucker verwendet werden.
Wiederholen Sie den Test auf der anderen Seite der Farbbandrolle, um das Ergebnis noch einmal zu überprüfen.
P1056468-031 20/12/12

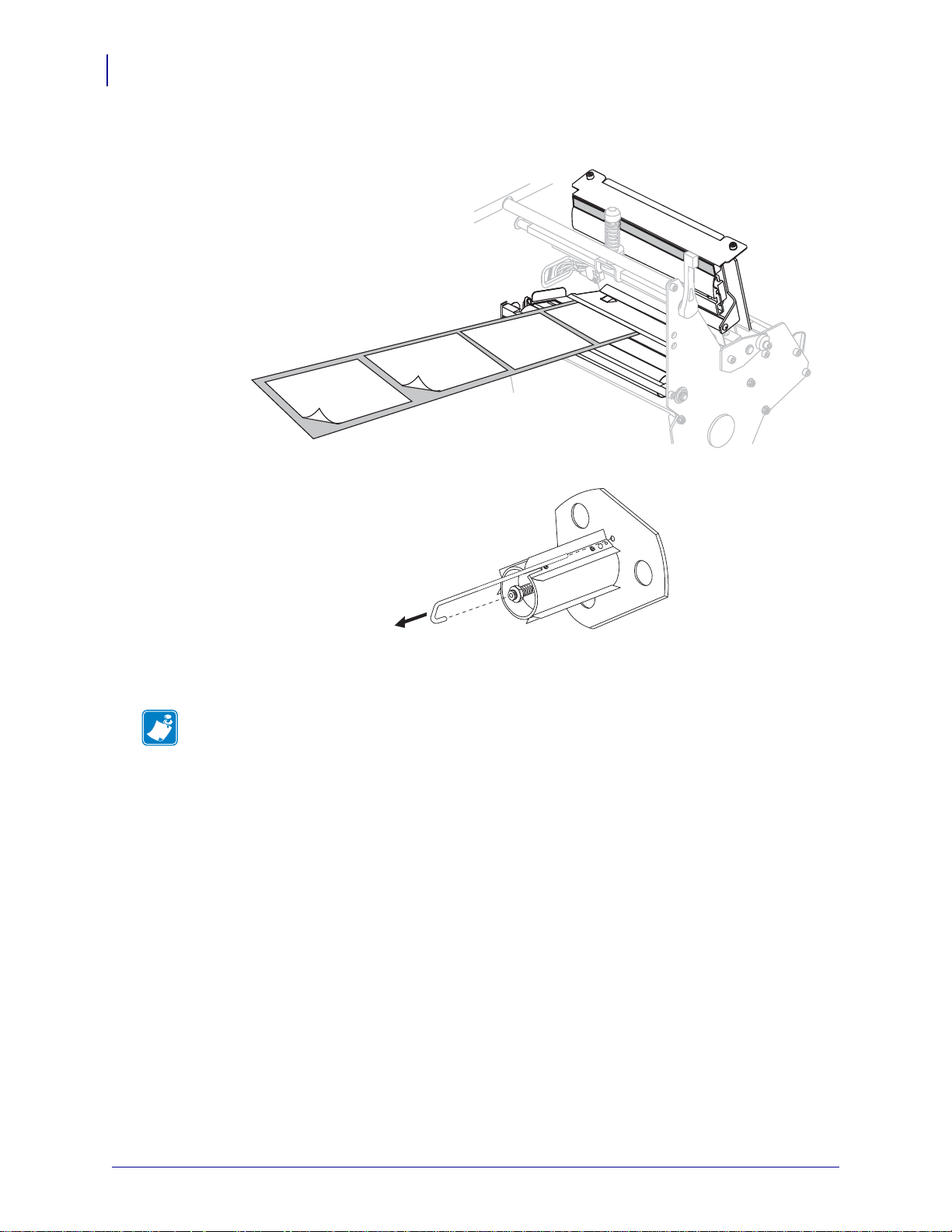

Auswählen des Druckmodus

Gefaltete Medien im Abreißmodus (Zuführung von unten)
Gefaltete Medien im Abreißmodus
(Zuführung von hinten)
Rollenmedien im Abreißmodus
Verwenden Sie einen Druckmodus, der zum verwendeten Medium und zu den verfügbaren Druckeroptionen passt (Tabelle 6).
Tabelle 6 • Druckmodi und Druckeroptionen
Einrichten des Druckers und Druckerbetrieb
Auswählen des Druckmodus
51
Druckmodus
Abreißen (Standard­einstellung)
Anwendung/erforderliche Druckeroptionen
Verwenden Sie diese Einstellung für die meisten Anwendungen. Dieser Modus kann bei allen Druckeroptionen und den meisten Medienarten eingesetzt werden.
Druckervorgänge
Der Drucker druckt Etikettenformate in der Reihenfolge des Empfangs. Der Bediener des Druckers kann die gedruckten Etiketten jederzeit nach dem Druck abreißen.
20/12/12 P1056468-031
Einrichten des Druckers und Druckerbetrieb
52
Auswählen des Druckmodus
Tabelle 6 • Druckmodi und Druckeroptionen
Druckmodus
Anwendung/erforderliche Druckeroptionen
Abziehen Verwenden Sie diese Einstellung nur, wenn
der Drucker über eine Aufwickelvorrichtung verfügt und wenn Sie die Etiketten einzeln vom Trägermaterial abnehmen möchten.
Druckervorgänge
Der Drucker zieht das Etikett vom Trägermaterial während des Drucks ab und unterbricht dann den Druckbetrieb, bis das Etikett entfernt wird. Das Trägermaterial wird um die Aufwickelspule gewickelt.

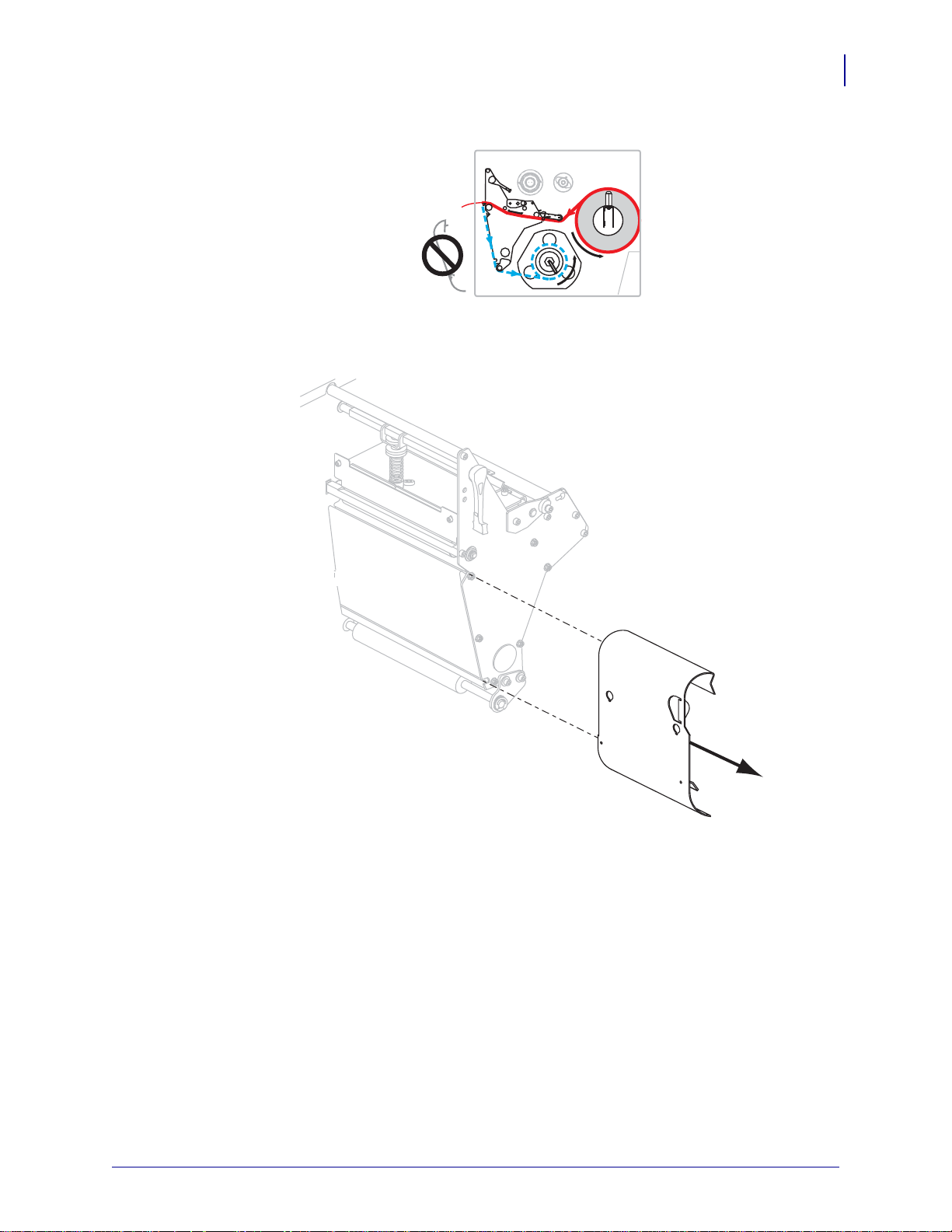

Durchgehende rote Linien = Medien, Blau gepunktete Linien = nur Trägermaterial
Aufwickeln Verwenden Sie diese Einstellung nur, wenn
der Drucker über die Aufwickelvorrichtung verfügt und wenn Sie die Etiketten aufbewahren möchten, ohne sie vom Trägermaterial zu trennen bzw. zu entfernen.
Die Etiketten werden ohne Unterbrechung nacheinander gedruckt. Das Medium wird nach dem Druck auf die Aufwickelspule gewickelt.
P1056468-031 20/12/12
Einrichten des Druckers und Druckerbetrieb
Tabelle 6 • Druckmodi und Druckeroptionen
Auswählen des Druckmodus
53
Druckmodus
Anwendung/erforderliche Druckeroptionen
Abschneiden Verwenden Sie diesen Modus nur, wenn der
Drucker über eine Schneidevorrichtung verfügt und wenn Sie möchten, dass die Etiketten auseinandergeschnitten werden.
Druckervorgänge
Der Drucker druckt ein Etikett un d schneidet es dann ab.
20/12/12 P1056468-031
Einrichten des Druckers und Druckerbetrieb
12
54

Einlegen des Farbbandes

Einlegen des Farbbandes
Halten Sie sich an die Anleitungen in diesem Abschnit t, um das Farbb and (falls ve rwende t) in den Drucker einzulegen. Farbband wird nur bei Thermotransferetiketten verwendet. Legen Sie für direkte Thermoetiketten kein Farbband in den Drucker ein. Um zu ermitteln, ob für ein bestimmtes Medium die Verwendung eines Farbbands erforderlich ist, siehe Anwendung von
Farbbändern auf Seite 49.
Achtung • Wenn Sie Arbeiten in der Nähe eines offenen Druckkopfes durchführen, sollten
Sie alle Ringe, Uhren, Halsketten, Ausweisschilder oder anderen metallischen Objekte ablegen, die mit dem Druckkopf in Berührung kommen könnten. Es ist zwar nicht erforderlich, den Drucker auszuschalten, Zebra empfiehlt dies jedoch als Vorsichtsmaßnahme. Wenn Sie den Drucker ausschalten, gehen alle temporären Einstellungen, wie z. B. Etikettenformate, verloren und müssen vor der Wiederaufnahme des Druckvorgangs neu geladen werden.
Wichtiger Hinweis • Verwenden Sie Farbbänder, die breiter sind als das Medium, um den
Druckkopf vor unnötigem Verschleiß zu schützen. Die Farbbänder müssen auf der Außenseite beschichtet sein. Weitere Informationen finden Sie unter Beschichtete Seite des
Farbbands auf Seite 49.
Führen Sie zum Einlegen des Farbbands die folgenden Schritte aus:
1. Öffnen Sie die Medienklappe (nach oben).
2. Richten Sie den Pfeil (1) am Knopf der Farbband-Aufwic kelspule mit der Aussp arung (2)
der Farbband-Aufwickelspule aus.
P1056468-031 20/12/12
Einrichten des Druckers und Druckerbetrieb
23 1
Einlegen des Farbbandes
3. Richten Sie die Segmente der Farbband-Vorratsspule aus.
4. Bringen Sie das Farbband in Position, indem Sie das lose Ende im Uhrzeigersinn abrollen.
55
5. Setzen Sie die Farbbandrolle auf die Farbband-Vorratsspule. Drücken Sie die Rolle so
weit wie möglich nach hinten.
6. Ein Startstreifen am Farbband erleichtert das Einlegen und Herausnehmen. Befindet sich am
Anfang Ihres Farbbandes Papier oder ein anderes Material, das als Startstreifen dienen kann?
Wenn... Führen Sie folgende Schritte aus ...
Ja Fahren Sie mit dem nächsten Schritt fort. Nein
a. Reißen Sie einen 150–305 mm (6–12 Zoll) langen S treifen des Mediums
(Etiketten und Träge rma teria l) von de r Rol le ab.
b. Ziehen Sie ein Etikett vom Streifen ab. c. Verwenden Sie dieses Etikett (1), um das Ende des Bandes (2) mit dem
Medienstreifen (
3) zu verbinden. Der Medienstreifen dient dann als
Startstreifen.
20/12/12 P1056468-031
Einrichten des Druckers und Druckerbetrieb
1
2
1
56
Einlegen des Farbbandes
7.
Achtung • Der Druckkopf kann sehr heiß sein und bei Berührung schwere
Verbrennungen verursachen. Lassen Sie den Druckkopf abkühlen.
Drehen Sie den Hebel (1) der Druckkopfeinheit in die geöffnete Position.
8.
Führen Sie das Farbband über die Medien-Tänzereinheit (1) und unter der Farbbandführungswalze (
2) hindurch.
P1056468-031 20/12/12
Einrichten des Druckers und Druckerbetrieb
1
3
2
21
Einlegen des Farbbandes
9. Führen Sie den Startstreifen unter die Druckk opfeinheit (1), über die Klemmplatte (2) un d
dann über die Auflagewalze (
3).
57
10. Führen Sie den Startstreifen über die obere Farbbandwalze (1) und dann zur Farbband-
Aufwickelspule (
11. Wickeln Sie den Startstreifen und das damit verbundene Farbband gegen den
Uhrzeigersinn um die Farbband-Aufwickelspule.
2).
20/12/12 P1056468-031
Einrichten des Druckers und Druckerbetrieb
12
58
Einlegen des Farbbandes
12. Drehen Sie die Spule ein paar Mal gegen den Uhrzeigersinn, um das Farbband
aufzuwickeln. Vergewissern Sie sich, dass das Farbband straff sitzt.
13. Ist das Druckmedium bereits eingelegt?
Wenn... Führen Sie folgende Schritte aus ...
Nein a. Fahren Sie mit Einlegen von Medien auf Sei te 59 fort. Ja
a. Drücken Sie die Druckkopfeinheit (1) nach unten, und drehen Sie dann
den Hebel zum Öffnen des Druckkopfes (
2), bis er einrastet.
b. Schließen Sie die Medienklappe.
P1056468-031 20/12/12

Einlegen von Medien

1
1
1.
Achtung • Der Druckkopf kann sehr heiß sein und bei Berührung schwere
Verbrennungen verursachen. Lassen Sie den Druckkopf abkühlen.
Öffnen Sie die Druckkopfeinheit, indem Sie den Hebel zum Öffnen des Druckkop fes (1) drehen.
Einrichten des Druckers und Druckerbetrieb
Einlegen von Medien
59
2.
Lösen Sie die Rändelschraube (von diesem Blickwinkel aus nicht zu sehen) auf der Unterseite der äußeren Medienrandführung (
1).
20/12/12 P1056468-031
Einrichten des Druckers und Druckerbetrieb
1
60
Einlegen von Medien
3. Ziehen Sie die äußere Medienrandführung (1) vollständig heraus.
P1056468-031 20/12/12
Einrichten des Druckers und Druckerbetrieb
Einlegen von Medien
4. Führen Sie Medien in den Drucker ein. Befolgen Sie je nach Bedarf die Anweisungen für
Rollenmedien oder gefaltete Medien.
61
Rollenmedien
a. Entfernen Sie alle Anhänger oder Etiketten,
die Verschmutzungen aufweisen oder mithilfe von Klebstoffen oder Klebeband befestigt wurden.
Gefaltete Medien
a. Führen Sie das gefaltete Druckmedium durch
den unteren oder hinteren Schacht ein.
Unterer Eingabeschacht
b. Ziehen Sie die Führung für die Medienzufuhr
so weit wie möglich heraus.
Hinterer Eingabeschacht
b. Ziehen Sie die Führung für die Medienzufuhr
so weit wie möglich heraus.
20/12/12 P1056468-031
Einrichten des Druckers und Druckerbetrieb
2
3
1
62
Einlegen von Medien
Rollenmedien (Forts.)
c. Positionieren Sie die Druckmedienrolle auf
der Halterung für die Medienzufuhr. Drücken Sie die Rolle so weit wie möglich nach hinten.
d. Schieben Sie die Führung für die
Medienzufuhr so weit ein, bis sie den äußeren Rand der Medienrolle berührt.
Gefaltete Medien (Forts.)
c. Hängen Sie die Medien über die Halterung für
die Medienzufuhr.
d. Schieben Sie die Führung für die
Medienzufuhr so weit ein, bis sie den äußeren Medienrand berührt.
5. Führen Sie das Medium unter der Walze der Medien-Tänzereinheit (1), unter der
Medienführungsrolle (
Wichtiger Hinweis • Es ist wichtig, dass Sie das Medium unter diesen Komponenten
2) und unter dem oberen Mediensensor (3) durch.
hindurchführen. Wenn das Medium darüber geführt wird, ist der Farbbandsensor durch das Medium blockiert, und Sie erhalten fälschlicherweise die Fehlermeldung
RIBBON OUT (Kein Farbband).
P1056468-031 20/12/12
Einrichten des Druckers und Druckerbetrieb
1
3
2
Einlegen von Medien
6. Führen Sie die Medien unter die Druckkopfeinheit (1), unter die Klemmplatte (2) und
dann über die Auflagewalze (
3).
63
7. In welchem Druckmodus wird Ihr Drucker betrieben? (Weitere Informationen zu den
allgemeinen Druckmodi finden Sie unter Auswählen des Druckmodus auf Seite 51.)
Zuführungsart
Führen Sie folgende Schritte aus ...
Abriss-Modus Fahren Sie mit Zusätzliche Schritte
für den Abrissmodus auf Seite 65
fort.
Abziehmodus Fahren Sie mit Zusätzliche Schritte
für den Abziehmodus auf Seite 67
fort.
20/12/12 P1056468-031
Einrichten des Druckers und Druckerbetrieb
64
Einlegen von Medien
Zuführungsart
Führen Sie folgende Schritte aus ...
Aufwickelmodus Fahren Sie mit Zusätzliche Schritte
für den Aufwickelmodus auf Seite 72 fort.
Schneidemodus Fahren Sie mit Zusätzliche Schritte
für den Schneidemodus auf Seite 77
fort.
P1056468-031 20/12/12
Einrichten des Druckers und Druckerbetrieb
1
2
1
Einlegen von Medien
Zusätzliche Schritte für den Abrissmodus 7.
8. Richten Sie die Medien an der inneren Medienrandführung (1) aus. Schieben Sie die
äußere Medienrandführung (
2) ein, bis sie den äußeren Rand der Medien leicht berührt.
65
9. Ziehen Sie die Rändelschraube (von diesem Blickwinkel aus nicht zu sehen) auf der
Unterseite der äußeren Medienrandführung (
1) fest.
20/12/12 P1056468-031
Einrichten des Druckers und Druckerbetrieb
12
66
Einlegen von Medien
10. Drücken Sie die Druckkopfeinheit (1) nach unten, und drehen Sie dann den Hebel zum
Öffnen des Druckkopfes (
11. Schließen Sie die Medienklappe.
2), bis er einrastet.
12. Stellen Sie am Drucker den Abrissmodus ein (weitere Informationen finden Sie unter
Druckmodus auf Seite 84).
13. M it dem Selbsttest mit CANCEL auf Seite 156 können Sie bei Bedarf überprüfen, ob Ihr
Drucker drucken kann.
P1056468-031 20/12/12
Einrichten des Druckers und Druckerbetrieb
Einlegen von Medien
Zusätzliche Schritte für den Abziehmodus 7.
8. Entfernen Sie die Aufwickelplatte (falls eingebaut) von der Vorderseite des Druckers.
Verstauen Sie die Platte an den beiden Befestigungsschrauben im Inneren des Druckerunterteils.
67
20/12/12 P1056468-031
Einrichten des Druckers und Druckerbetrieb
68
Einlegen von Medien
9. Ziehen Sie das Medium bis zu einer Länge von ca. 920 mm aus dem Drucker heraus.
Entfernen und entsorgen Sie die Etiketten auf diesem Teil des Mediums.
10. Entfernen Sie den Haken von der Aufwickelspule.
11. Wenn Sie einen Kern verwenden, schieben Sie den Kern auf die Aufwickelspule, bis er
fest an der Führungsplatte anliegt.
Hinweis • Ein Kern ist nicht erforderlich.
P1056468-031 20/12/12
Einrichten des Druckers und Druckerbetrieb
2
1
1
2
Einlegen von Medien
12. Wickeln Sie das Trägermaterial gegen den Uhrzeigersinn um die Aufwickelspule.
a. Bringen Sie den Haken wieder an. Setzen Sie das kurze Ende des Hakens in die
Bohrung in der Mitte der Stellschraube ( die kleine Bohrung an der Führungsplatte (
1). Setzen Sie das lange Ende des Hakens in
2).
69
b. Drehen Sie die Spule ein paar Mal gegen den Uhrzeigersinn, um das Trägermaterial
um den Haken zu wickeln. Vergewissern Sie sich, dass das Trägermaterial straff sitzt.
13. Richten Sie die Medien an der inneren Medienrandführung (1) aus. Schieben Sie die
äußere Medienrandführung (
2) ein, bis sie den äußeren Rand der Medien leicht berührt.
20/12/12 P1056468-031
Einrichten des Druckers und Druckerbetrieb
1
12
70
Einlegen von Medien
14. Ziehen Sie die Rändelschraube (von diesem Blickwinkel aus nicht zu sehen) auf der
Unterseite der äußeren Medienrandführung (
15. Drücken Sie die Druckkopfeinheit (1) nach unten, und drehen Sie dann den Hebel zum
Öffnen des Druckkopfes (
1) fest.
2), bis er einrastet.
Das Trägermaterial wird auf die Aufwickelspule bzw. auf den Kern gewickelt.
P1056468-031 20/12/12
Einrichten des Druckers und Druckerbetrieb
Einlegen von Medien
16. Schließen Sie die Medienklappe.
17. Stellen Sie am Drucker den Abziehmodus ein (weitere Informationen finden Si e unter
Druckmodus auf Seite 84).
18. M it dem Selbsttest mit CANCEL auf Seite 156 können Sie bei Bedarf überprüfen, ob Ihr
Drucker drucken kann.
71
20/12/12 P1056468-031
Einrichten des Druckers und Druckerbetrieb
3
4
2
5
1
72
Einlegen von Medien
Zusätzliche Schritte für den Aufwickelmodus 7.
8. Nehmen Sie die Aufwickelplatte aus ihrem Aufbewahrungsort im Drucker heraus.
9. Halten Sie die Aufwickelplatte, sodass die Lippe der angebrachten Hakenplatte nach
unten zeigt.
Obere Führung
1
Untere Führung
2
Aufwickelplatte
3
Lippe
4
Einstellbare Hakenplatte
5
10. Setzen Sie die Lippe der Hakenplatte 13 mm in die untere Führung der Seitenplatte ein.
11. Setzen Sie das obere Ende der Aufwickelplatte in die passende obere Führung der
Seitenplatte ein.
12. Schieben Sie die Aufwickelplatte so weit ein, dass sie gegen den Hauptrahmen des
P1056468-031 20/12/12
Druckers stößt.
Einrichten des Druckers und Druckerbetrieb
Einlegen von Medien
13. Ziehen Sie das Medium bis zu einer Länge von ca. 920 mm aus dem Drucker heraus.
Entfernen und entsorgen Sie die Etiketten auf diesem Teil des Mediums.
14. Entfernen Sie den Haken von der Aufwickelspule.
73
15. Wenn Sie einen Kern verwenden, schieben Sie den Kern auf die Aufwickelspule, bis er
fest an der Führungsplatte anliegt.
Hinweis • Ein Kern ist nicht erforderlich.
20/12/12 P1056468-031
Einrichten des Druckers und Druckerbetrieb
2
1
1
2
74
Einlegen von Medien
16. Wickeln Sie das Trägermaterial gegen den Uhrzeigersinn um die Aufwickelspule.
a. Bringen Sie den Haken wieder an. Setzen Sie das kurze Ende des Hakens in die
Bohrung in der Mitte der Stellschraube ( die kleine Bohrung an der Führungsplatte (
1). Setzen Sie das lange Ende des Hakens in
2).
b. Drehen Sie die Spule ein paar Mal gegen den Uhrzeigersinn, um das Trägermaterial
um den Haken zu wickeln. Vergewissern Sie sich, dass das Trägermaterial straff sitzt.
17. Richten Sie die Medien an der inneren Medienrandführung (1) aus. Schieben Sie die
äußere Medienrandführung (
2) ein, bis sie den äußeren Rand der Medien leicht berührt.
P1056468-031 20/12/12
Einrichten des Druckers und Druckerbetrieb
1
12
Einlegen von Medien
18. Ziehen Sie die Rändelschraube (von diesem Blickwinkel aus nicht zu sehen) auf der
Unterseite der äußeren Medienrandführung (
19. Drücken Sie die Druckkopfeinheit (1) nach unten, und drehen Sie dann den Hebel zum
Öffnen des Druckkopfes (
2), bis er einrastet.
1) fest.
75
Das Druckmedium wird auf die Aufwickelspule bzw. auf den Kern gewickelt.
20/12/12 P1056468-031
Einrichten des Druckers und Druckerbetrieb
76
Einlegen von Medien
20. Schließen Sie die Medienklappe.
21. Stellen Sie am Drucker den Aufwickelmodus ein (weitere Informationen finden Sie unter
Druckmodus auf Seite 84).
22. M it dem Selbsttest mit CANCEL auf Seite 156 können Sie bei Bedarf überprüfen, ob Ihr
Drucker drucken kann.
P1056468-031 20/12/12
Einrichten des Druckers und Druckerbetrieb
1
2
3
1
2
Einlegen von Medien
Zusätzliche Schritte für den Schneidemodus 7.
8.
Achtung • Das Schneidmesser ist scharf. Berühren Sie die Schneide nicht, und
streichen Sie nicht mit den Fingern an ihr entlang.
Führen Sie das Druckmedium unter die Druckkopfeinheit (1), unter die Klemmplatte (2) und dann durch die Schneidevorrichtung (
3).
77
Richten Sie die Medien an der inneren Medienrandführung (1) aus. Schieben Sie die
9.
äußere Medienrandführung (
2) ein, bis sie den äußeren Rand der Medien leicht berührt.
20/12/12 P1056468-031
Einrichten des Druckers und Druckerbetrieb
1
12
78
Einlegen von Medien
10. Ziehen Sie die Rändelschraube (von diesem Blickwinkel aus nicht zu sehen) auf der
Unterseite der äußeren Medienrandführung (
11. Drücken Sie die Druckkopfeinheit (1) nach unten, und drehen Sie dann den Hebel zum
Öffnen des Druckkopfes (
1) fest.
2), bis er einrastet.
Das Druckmedium wird auf die Aufwickelspule bzw. auf den Kern gewickelt.
P1056468-031 20/12/12
Einrichten des Druckers und Druckerbetrieb
Einlegen von Medien
12. Schließen Sie die Medienklappe.
13. Stellen Sie am Drucker den Schneidemodus ein (weitere Informationen finden Sie unter
Druckmodus auf Seite 84).
14. M it dem Selbsttest mit CANCEL auf Seite 156 können Sie bei Bedarf überprüfen, ob Ihr
Drucker drucken kann.
79
20/12/12 P1056468-031
Einrichten des Druckers und Druckerbetrieb
Notizen • __________________________________________________________________
__________________________________________________________________________
__________________________________________________________________________
__________________________________________________________________________
__________________________________________________________________________
__________________________________________________________________________
__________________________________________________________________________
__________________________________________________________________________
__________________________________________________________________________
__________________________________________________________________________
80
Einlegen von Medien
P1056468-031 20/12/12
3
Druckerkonfiguration
und -anpassung
In diesem Kapitel finden Sie Informationen zur Konfigu ration und Anpassung des Drucker.
Inhalt
Ändern von Druckereinstellungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 82
Druckeinstellungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 83
Wartungs- und Diagnosetools . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 89
Netzwerkeinstellungen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 97
Spracheinstellungen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 101
Sensoreinstellungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 103
Anschlusseinstellungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 104
Kalibrierung der Farbband- und Mediensensoren (manuell) . . . . . . . . . . . . . . . . . . . . . 107
Verbrauchtes Farbband entfernen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 113
Entfernen des Mediums oder Trägermaterials von der Aufwickelspule. . . . . . . . . . . . . 114
Justieren des Durchlichtsensors (Mediensensor) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 116
Oberteil des Mediensensors . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 116
Unterteil des Mediensensors . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 119
Druckanpassung des Druckkopfes und Änderung der Hebelposition . . . . . . . . . . . . . . 120
Anpassung der Hebelposition . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 120
Druckanpassung des Druckkopfes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 122
20/12/12 P1056468-031
Druckerkonfiguration und -anpassung
82

Ändern von Druckereinstellungen

Ändern von Druckereinstellungen
In diesem Kapitel werden veränderbare Druckereinstellungen und die dafür erforderlichen Werkzeuge erläutert. Zu diesen Werkzeugen zählt Folgendes:
• ZPL- und Set/Get/Do (SGD)-Befehle (weitere Informationen dazu können Sie dem
®
Zebra
Programmierhandbuch entnehmen.)
•Die Bedienfeldanzeige des Druckers (weitere Informationen finden Sie unter
Bedienfeldanzeige auf Seite 17).
•Die Webseiten des Druckers, wenn der Drucker die Verbindung über Kabel oder einen
drahtlos verbundenen Printserver herstellt (weitere Informationen finden Sie im ZebraNet-Benutzerhandbuch für Wireless Print Server und Wireless Plus Print Server.)
Diese Handbücher finden Sie unter http://www.zebra.com/manuals oder auf der Benutzer -CD, die mit dem Drucker geliefert wurde.
Dieses Kapitel enthält die folgenden Unterabschnitte:
Druckeinstellungen auf Seite 83
Wartungs- und Diag nosetools auf S eite 89
Netzwerkeinstellungen auf Seite 97
Spracheinstellungen auf Seite 101
Anschlusseinstellungen auf Seite 104
P1056468-031 20/12/12

Druckeinstellungen

Tabelle 7 • Druckeinstellungen
Druckerkonfiguration und -anpassung
Ändern von Druckereinstellungen
83
Druck­schwärzung
Druckge­schwindigkeit
Legen Sie für die Schwärzung die niedrigste Einstellung fest, mit der ein gutes Drucker gebnis erzielt werden kann. Wenn der Schwärzungsgrad zu hoch gesetzt ist, wird das Druckbild des Etiketts möglicherweise unscharf, die Strichcodes können unter Umständen nicht richtig eingelesen werden, das Farbband kann durchschmoren oder der Druckkopf vorzeitig verschleißen.
Mit dem Selbsttest mit FEED auf Seite 158 können Sie bei Bedarf die optimale Schwärzungseinstellung ermitteln.
Mögliche Werte:
Zugehörige(r) ZPL-
0,0 – 30,0 ^MD, ~SD
Befehl(e):
Verwendeter SGD-Befehl:
Menüelement des
print.tone
SCHWÄRZUNG auf Seite 21
Bedienfelds:
Drucker-Webseite:
Druckereinstellungen anzeigen und ändern >
Allgemeines Setup > Schwärzung
Hiermit wählen Sie die Geschwindigkeit beim Etikettendruck aus (Angabe in Zoll pro Sekunde). Bei geringerer Druckgeschwin digkeit wird in der Regel eine be ssere Druckqu alität erzielt.
Mögliche Werte:
Zugehörige(r) ZPL-
203 dpi: 2-12 Zoll/s
300 dpi: 2-9 Zoll/s
^PR
Befehl(e):
Verwendeter SGD-Befehl:
Menüelement des
media.speed
DRUCKGESCHWIND. auf Seite 21
Bedienfelds:
Drucker-Webseite:
Druckereinstellungen anzeigen und ändern >
Allgemeines Setup > Druckgeschwind.
20/12/12 P1056468-031
Druckerkonfiguration und -anpassung
1
2
1
Medienrichtung
2
Werkseitige Abrisslinieneinstellung bei Position 000
84
Ändern von Druckereinstellungen
Tabelle 7 • Druckeinstellungen (Forts.)
Abrissposition Legt bei Bedarf die Position der Medien auf der Abrissleiste nach dem Drucken fest.
Durch höhere Werte wird das Medium nach außen verschoben (die Abrisslinie verschiebt
sich in Richtung der Vorderkante des nächsten Etiketts).
Niedrigere Werte verschieben das Medium nach innen (die Abrisslinie verschiebt sich in
Richtung der Kante des zuletzt gedruckten Etiketts).
Mögliche Werte:
Zugehörige(r) ZPL-
-120 bis 120 ~TA
Befehl(e):
Verwendeter SGD-Befehl:
Menüelement des
nicht vorhanden
ABRISSKANTE auf Seite 21
Bedienfelds:
Drucker-Webseite:
Druckereinstellungen anzeigen und ändern >
Allgemeines Setup > Abreissen
Druckmodus Wählen Sie einen Druckmodus aus, der mit den Optionen Ihres Druckers kompatibel ist.
Mögliche Werte:
ABREISSEN – Der Drucker druckt Etikettenformate in
der Reihenfolge des Empfangs. Der Bediener des Druckers kann die gedruckten Etiketten jederzeit nach dem Druck abreißen.
ABZIEHEN – Der Drucker zieht das Etikett vom
Trägermaterial während des Drucks ab und unterbricht dann den Druckbetrieb, bis das Etikett entfernt wird. Das Trägermaterial wird um die Aufwickelspule gewickelt.
AUFWICKELN – Die Etiketten werden ohne
Unterbrechung nacheinander gedruckt. Das Medium wird nach dem Druck auf die Aufwickelspule gewickelt.
ABSCHNEIDEN – Der Drucker druckt ein Etikett und
schneidet es dann ab.
Zugehörige(r) ZPL-
^MM
Befehl(e):
Verwendeter SGD-Befehl:
Menüelement des
media.printmode
DRUCKMODUS auf Seite 21
Bedienfelds:
Drucker-Webseite:
Druckereinstellungen anzeigen und ändern >
Allgemeines Setup > Druckmodus
P1056468-031 20/12/12
Druckerkonfiguration und -anpassung
Ändern von Druckereinstellungen
Tabelle 7 • Druckeinstellungen (Forts.)
Medientyp Wählen Sie den Medientyp aus, den Sie verwenden.
Wenn Sie ENDLOS auswählen, müssen Sie bei der Angabe des Etikettenformats auch
einen Längenwert für die Etiketten angeben (^LL, wenn Sie ZPL verwenden).
Wenn Sie für verschiedene nicht endlose Medien NICHT ENDLOS auswählen, führt der
Drucker Medien zur Berechnung der Etikettenlänge zu.
Weitere Informationen finden Sie unter Medientypen auf Seite 47.
Mögliche Werte:
Zugehörige(r) ZPL-
ENDLOS
NICHT ENDLOS (Einzeletiketten)
^MN
Befehl(e):
Verwendeter SGD-Befehl:
Menüelement des
nicht vorhanden
MEDIENTYP auf Seite 22
Bedienfelds:
Drucker-Webseite:
Druckereinstellungen anzeigen und ändern > Medien-
Setup > Medientyp
Druckmethode Geben Sie an, ob ein Farbband verwendet wird. Medien für Thermotransferdruck erfordern die
Verwendung von Farbbändern zum Drucken, Medien für direkten Thermodruck dagegen nicht. Weitere Hinweise dazu, ob ein Farbband benötigt wird, finden Sie unter Anwendung von
Farbbändern auf Seite 49.
Mögliche Werte:
Zugehörige(r) ZPL-
THERMOTRANSFERDRUCK
DIREKTER THERMODRUCK
^MT
Befehl(e):
Verwendeter SGD-Befehl:
Menüelement des
nicht vorhanden
DRUCKMETHODE auf Seite 22
Bedienfelds:
Drucker-Webseite:
Druckereinstellungen anzeigen und ändern > Medien-
Setup > Druckmethode
Druckbreite Legen Sie die Breite für die verwendeten Etiketten fest.
Hinweis • Wenn Sie die Breite zu schmal einstellen, werden Teile des
Etikettenformats möglicherweise nicht auf das Medium gedruckt. Wenn Sie einen zu großen Breitenwert wählen, wird Formatierungsspeicher verschwendet, und der Druckbereich geht möglicherweise über das Etikett hinaus. Diese Einstellung kann sich auf die horizontale Position des Etiketts auswirken, wenn das Bild mithilfe des Befehls ^POI ZPL II invertiert wurde.
Mögliche Werte:
Minimum: 2 Punkte Maximum:
203 dpi: 832 Punkte
300 dpi: 1248 Punkte
Zugehörige(r) ZPL-
^PW
Befehl(e):
Verwendeter SGD-Befehl:
Menüelement des
nicht vorhanden
DRUCKBREITE auf Seite 22
Bedienfelds:
Drucker-Webseite:
Druckereinstellungen anzeigen und ändern > Medien-
Setup > Druckbreite
85
20/12/12 P1056468-031
Druckerkonfiguration und -anpassung
2
1
Etikettenlänge (einschließlich Etikettenzwischenraum)
2
Etikettenzwischenraum
3
Legen Sie die maximale Etikettenlänge auf etwa diesen Wert fest.
1
3
86
Ändern von Druckereinstellungen
Tabelle 7 • Druckeinstellungen (Forts.)
Maximale Etikettenlänge
Legen Sie als maximale Etikettenlänge stets einen Wert fest, der mindestens 25,4 mm (1 Zoll) größer als die tatsächliche Etikettenlänge plus Etikettenzwischenraum ist. Wenn der festgelegte Wert kleiner als die Etikettenlänge ist, geht der Drucker davon aus, dass ein Endlosmedium eingelegt wurde. In diesem Fall kann der Drucker den Kalibrierungsvorgang nicht ausführen.
Wenn die Etikettenlänge einschließlich des Etikettenabstandes beispielsweise 152 mm (6 Zoll) beträgt, legen Sie den Parameter mindestens für 178 mm (7 Zoll) fest.
Mögliche Werte:
Zugehörige(r) ZPL-
Verwendeter SGD-Befehl:
Menüelement des
P1056468-031 20/12/12
Drucker-Webseite:
Befehl(e):
Bedienfelds:
0 für die maximale Etikettenlänge, die vom Drucker unterstützt wird.
^ML
nicht vorhanden
MAXIMALE LÄNGE auf Seite 22
Druckereinstellungen anzeigen und ändern >
Medien-Setup > Maximale Länge
Druckerkonfiguration und -anpassung
Tabelle 7 • Druckeinstellungen (Forts.)
Ändern von Druckereinstellungen
87
Backfeed­Sequenz
Etiketten­anfangs­position
Linke Etiketten­position
Mithilfe dieses Parameters wird bei bestimmten Druckmodi der Zeitpunkt festgelegt, zu dem der Etikettenrückzug nach Entfernen des Etiketts erfolgt. Er wirkt sich nicht auf den Aufwickelmodus aus. Diese Einstellung wird durc h
~JS aufgehoben, wenn sie als T e il eine s
Etikettenformats empfangen wird.
Mögliche Werte:
NACH (Rückzug findet sofort statt, nachdem das letzte
Etikett fertiggestellt worden ist)
AUS (kein Rückzug)
VOR (Rückzug findet vor der Vorwärtsbewegung des
ersten Etiketts statt)
STANDARD
Zugehörige(r) ZPL-
~JS
Befehl(e):
Verwendeter SGD-Befehl:
Menüelement des
nicht vorhanden
RÜCKZUG ETIKETT auf Seite 30
Bedienfelds:
Drucker-Webseite:
Druckereinstellungen anzeigen und ändern >
Erweitertes Setup > Rückzug Etikett
Dieser Parameter passt die Druckposition auf dem Etikett vertikal an. Durch einen positiven Zahlenwert wird die Anfangsposition auf dem Etikett um die angegebene Punktezahl tiefer (weg vom Druckkopf) eingestellt. Durch einen negativen Zahlenwert wird die Position auf dem Etikett höher (zum Druckkopf hin) eingestellt.
Mögliche Werte:
Zugehörige(r) ZPL-
-120 bis 120 ^LT
Befehl(e):
Verwendeter SGD-Befehl:
Menüelement des
nicht vorhanden
ETIKETTENANFANG auf Seite 30
Bedienfelds:
Drucker-Webseite:
Druckereinstellungen anzeigen und ändern >
Allgemeines Setup > Etik.-Anfang
Passen Sie die Druckposition bei Bedarf auf dem Etikett horizontal an. Durch positive Zahlenwerte wird der linke Bildrand um die ausgewählte Punktezahl zur Etikettenmitte hin verschoben, bei einem negativen Wert wird der linke Bildrand zum linken Etikettenrand hin verschoben.
Mögliche Werte:
Zugehörige(r) ZPL-
-9999 bis 9999 ^LS
Befehl(e):
Verwendeter SGD-Befehl:
Menüelement des
nicht vorhanden
LINKE POSITION auf Seite 30
Bedienfelds:
Drucker-Webseite:
Druckereinstellungen anzeigen und ändern >
Erweitertes Setup > Li. Position
20/12/12 P1056468-031
Druckerkonfiguration und -anpassung
88
Ändern von Druckereinstellungen
Tabelle 7 • Druckeinstellungen (Forts.)
Druckkopftest (Zähler)
Neudruck­modus
Der Drucker führt regelmäßig einen Test der Druckkopffunktion durch. Mit diesem Parameter wird festgelegt, wie viele Etiketten zwischen diesen internen Tests gedruckt werden.
Mögliche Werte:
Zugehörige(r) ZPL-
0000 (deaktiviert den Test) bis 9999 ^JT
Befehl(e):
Verwendeter SGD-Befehl:
Menüelement des
nicht vorhanden
DRUCKKOPF-TEST auf Seite 31
Bedienfelds:
Drucker-Webseite:
Druckereinstellungen anzeigen und ändern >
Erweitertes Setup > Druckkopf-Test (Zähler)
Wenn der Neudruckmodus aktiviert ist, können Sie das zuletzt gedruckte Etikett erneut drucken, indem Sie die Tasten PAUSE (Anhalten) + CANCEL (Abbrechen) auf dem Bedienfeld des Druckers gedrückt halten.
Mögliche Werte:
Zugehörige(r) ZPL-
AN
AUS
^JZ
Befehl(e):
Verwendeter SGD-Befehl:
Menüelement des
nicht vorhanden
NEUDRUCKMODUS auf Seite 31
Bedienfelds:
Drucker-Webseite: N/Z
P1056468-031 20/12/12

Wartungs- und Diagnosetools

Tabelle 8 • Wartungs- und Diagnosetools
Druckerkonfiguration und -anpassung
Ändern von Druckereinstellungen
89
Warnung bei aus­gehendem Verbrauchs­material
Frühwarnsystem für die Wartung
Druckkopf­Reinigungs­intervall
Wenn diese Funktion aktiviert ist, gibt der Drucker Warnungen aus, wenn die Medien oder das Farbband auf der Rolle zur Neige gehen.
Mögliche Werte:
Zugehörige(r) ZPL-
MED. DEAKTIV, MED. AKTIV. ^JH
Befehl(e):
Verwendeter SGD-Befehl:
Menüelement des
Bedienfelds:
Drucker-Webseite:
nicht vorhanden
Warnung bei ausgehendemVerbrauchsmaterial
auf Seite 23
Druckereinstellungen anzeigen und ändern >
Allgemeines Setup > Frühwarnung (Medium)
Wenn diese Funktion aktiviert ist, gibt der Drucker eine Warnmeldung aus, sobald der Druckkopf gereinigt werden muss.
Mögliche Werte:
Zugehörige(r) ZPL-
WARTUNG AUS, WARTUNG EIN ^JH
Befehl(e):
Verwendeter SGD-Befehl:
Menüelement des
Bedienfelds:
Drucker-Webseite:
nicht vorhanden
FRÜHWARNSYSTEM FÜR DIE WARTUNG auf
Seite 23
Druckereinstellungen anzeigen und ändern >
Allgemeines Setup > Frühwarnung (Wartung)
Wenn das Frühwarnsystem für die Wartung aktiviert ist, legen Sie für diesen Wert die Länge der verwendeten Medien bzw. der Farbbandrolle fest.
Wenn der Druckkopf den festgelegten Längenwert erreicht, erscheint auf der Bedienfeldanzeige
WARNUNG KOPF REINIGEN. Die Warnfunktion ist aktiviert, der
Drucker erzeugt eine Warnmeldung.
Mögliche Werte:
Zugehörige(r) ZPL-
0 m (0 Fuß) bis 450 m (1476 Fuß) in Schritten von 50 m ^JH
Befehl(e):
Verwendeter SGD-Befehl:
Menüelement des
nicht vorhanden
KOPFREINIGUNG auf Seite 23
Bedienfelds:
Drucker-Webseite:
Druckereinstellungen anzeigen und ändern >
Allgemeines Setup > Kopfreinigung
20/12/12 P1056468-031
Druckerkonfiguration und -anpassung
90
Ändern von Druckereinstellungen
Tabelle 8 • Wartungs- und Diagnosetools (Forts.)
Nutzungsdauer des Druckkopfs
Nicht zurücksetzbarer Zähler
Benutzer­gesteuerte Zähler
Zählerstände drucken
Wenn das Frühwarnsystem für die Wartung aktiviert ist, legen Sie für diesen Wert das Längenmaß (in Zoll) des Mediums fest, das der Druckkopf bedrucken soll.
Wenn der Druckkopf den festgelegten Längenwert erreicht, erscheint auf der Bedienfeldanzeige
WARNUNG KOPF WECHSELN. Die Warnfunktion ist aktiviert, der
Drucker erzeugt eine Warnmeldung.
Mögliche Werte:
Zugehörige(r) ZPL-
0 m (0 Fuß) bis 450 m (1476 Fuß) in Schritten von 50 m ^JH
Befehl(e):
Verwendeter SGD-Befehl:
Menüelement des
nicht vorhanden
DRUCKKOPFDAUER auf Seite 23
Bedienfelds:
Drucker-Webseite:
Druckereinstellungen anzeigen und ändern >
Allgemeines Setup > Druckkopfdauer
Der nicht zurücksetzbare Zähler gibt die Gesamtlänge der Medien an, die der Drucker gedruckt hat. Mithilfe von Firmware-Befehlen können Sie die Maßeinheit dieses Zählers ändern.
Zugehörige(r) ZPL-
^MA (zum Ändern der Maßeinheit)
Befehl(e):
Verwendeter SGD-Befehl:
Menüelement des
nicht vorhanden
ZÄ.NI.RÜCKSETZ. auf Seite 24
Bedienfelds:
Drucker-Webseite:
nicht vorhanden
Zwei benutzergesteuerte Zähler geben die Gesamtlänge der Medien an, die mit dem Drucker seit dem letzten Zurücksetzen gedruckt wurden. Mithilfe von Firmware­Befehlen können Sie die Maßeinheit ändern und die Zähler zurücksetzen.
Zugehörige(r) ZPL-
Befehl(e):
Verwendeter SGD-Befehl:
^MA (zum Ändern der Maßeinheit) ~RO (zum Zurücksetzen der Zähler) odometer.media_marker_count1 odometer.media_marker_count2
Menüelement des
Bedienfelds:
Drucker-Webseite:
ZÄHLER1 RÜCKSETZ auf Seite 24 ZÄHLER2 RÜCKSETZ auf Seite 24
nicht vorhanden
Druckt ein Etikett mit den Zählerständen für:
den nicht zurücksetzbaren Zähler
die beiden benutzergesteuerten Zähler
die Zähler des Frühwarnsystems für die Wartung, welche die let zte Rei nigung des
Druckkopfs und die Druckkopf-Nutzungsdauer angeben. (Wenn das Frühwarnsystem für die Wartung deaktiviert ist, werden keine entsprechenden Zählerstände ausgedruckt.)
Zugehörige(r) ZPL-
~HQ
Befehl(e):
Verwendeter SGD-Befehl:
Menüelement des
nicht vorhanden
ZÄHLERSTÄNDE DRUCKEN auf Seite 24
Bedienfelds:
Drucker-Webseite:
nicht vorhanden
P1056468-031 20/12/12
Druckerkonfiguration und -anpassung
Ändern von Druckereinstellungen
Tabelle 8 • Wartungs- und Diagnosetools (Forts.)
91
Drucker­informationen
Drucken eines Sensorprofils
Initialisieren des Flash-Speichers
Drucken Sie die angegebenen Informationen auf ein Etikett oder mehrere Etiketten.
SCHRIFT ARTEN – Druckt die verfügbaren Schriftarten des Druckers, einschließlich
der Standardschriftarten des Druckers plus sämtliche optionale Schriftarten. Schriftarten können in einem RAM- oder Flash-Speicher gespeichert werden.
BARCODES – Druckt die verfügbaren Barcodes des Druckers. Barcodes können in
einem RAM- oder Flash-Speicher gespeichert werden.
FORMATE – Druckt die verfügbaren Formate, die im Arbeitsspeicher des Druckers,
in einem Flash-Speicher oder auf einer optionalen Speicherkarte gespeichert sind.
FORMATE – Druckt die verfügbaren Formate, die im Arbeitsspeicher des Druckers,
in einem Flash-Speicher oder auf einer optionalen Speicherkarte gespeichert sind.
SETUP – Druckt das Konfigurationsetikett des Druckers.
NETZWERK – Druckt die Einstellungen aller installierten Printserver.
ALLE – Druckt die vorherigen sechs Etiketten.
Zugehörige(r) ZPL-
Befehl(e):
Druckerkonfiguration: ~WC Netzwerk: ~WL Sonstiges: ^WD
Verwendeter SGD-Befehl: nicht vorhanden
Menüelement des
Bedienfelds:
SCHRIFTENLISTE auf Seite 25 BARCODELISTE auf Seite 25 BILDERLISTE auf Seite 25 FORMATLISTE auf Seite 25 SETUP-LISTE auf Seite 25 NETZWERK AUFL. auf Seite 26 ALLE AUFLISTEN auf Seite 26
Drucker-Webseite:
Druckereinstellungen anzeigen und ändern >
Listen auf Etikett drucken
Zeigt die Sensoreinstellungen im Vergleich zu den tatsächlichen Sensorwerten. Informationen zur Interpretation der Sensorprofilergebn isse finden Sie unter Sensorprofil
auf Seite 163.
Zugehörige(r) ZPL-
~JG
Befehl(e):
Verwendeter SGD-Befehl: nicht vorhanden
Menüelement des
SENSORPROFIL auf Seite 26
Bedienfelds:
Drucker-Webseite:
Druckereinstellungen anzeigen und ändern >
Print Listings on Label (Listen auf Etikett drucken)
Diese Option löscht alle vorhandenen Informationen im Flash-Speicher.
Achtung • Mit dieser Option wird der Flash-Speicher vollständig gelöscht.
Zugehörige(r) ZPL-
^JB
Befehl(e):
Verwendeter SGD-Befehl: nicht vorhanden
Menüelement des
FLASH-MEM.-INIT. auf Seite 26
Bedienfelds:
Drucker-Webseite:
Druckereinstellungen anzeigen und ändern >
Erweitertes Setup > Speicher Format.
20/12/12 P1056468-031
Druckerkonfiguration und -anpassung
92
Ändern von Druckereinstellungen
Tabelle 8 • Wartungs- und Diagnosetools (Forts.)
Einschaltvorgang Festlegen des Einschaltvorgangs
Legen Sie fest, welche Vorgänge der Drucker während des Einschaltens ausführen soll.
KALIBRIEREN passt Sensorebenen und -schwellenwerte an, legt die Etikettenlänge
fest und zieht das Medium bis zum nächsten Trägerband ein.
VORSCHUB Spult die Etiketten bis zum ersten Registrierungspunkt vor.
LÄNGE legt die Etikettenlänge mithil fe der aktuellen Sensorwerte fest und zieht das
Medium bis zum nächsten Trägerband ein.
KEINE REAKTION weist den Drucker an, das Medium nicht zu verschieben. Sie
müssen manuell sicherstellen, dass das Trägerband korrekt positioniert ist, oder FEED (Vorschub) drücken, um das nächste Trägerband zu positionieren.
KURZ-KAL. legt Medien- und Trägerbandschwellenwerte ohne Anpassung des
Sensorzuwachses fest, bestimmt die Etikettenlänge und zieht das Medium bis zum nächsten Trägerband ein.
Mögliche Werte:
Zugehörige(r) ZPL-
Verwendeter SGD-Befehl:
Menüelement des
Drucker-Webseite:
Druckkopf­Vorgang
Festlegen des Druckkopf-Vorgangs
Legen Sie fest, welche Vorgänge der Drucker während des Schließens des Druckkopfs ausführen soll.
KALIBRIEREN passt Sensorebenen und -schwellenwerte an, legt die Etikettenlänge
fest und zieht das Medium bis zum nächsten Trägerband ein.
VORSCHUB Spult die Etiketten bis zum ersten Registrierungspunkt vor.
LÄNGE legt die Etikettenlänge mithil fe der aktuellen Sensorwerte fest und zieht das
Medium bis zum nächsten Trägerband ein.
KEINE REAKTION weist den Drucker an, das Medium nicht zu verschieben. Sie
müssen manuell sicherstellen, dass das Trägerband korrekt positioniert ist, oder FEED (Vorschub) drücken, um das nächste Trägerband zu positionieren.
KURZ-KAL. legt Medien- und Trägerbandschwellenwerte ohne Anpassung des
Sensorzuwachses fest, bestimmt die Etikettenlänge und zieht das Medium bis zum nächsten Trägerband ein.
Mögliche Werte:
Zugehörige(r) ZPL-
Verwendeter SGD-Befehl:
Menüelement des
Drucker-Webseite:
KALIBRIEREN
VORSCHUB
LÄNGE
KEINE REAKTION
KURZ-KAL.
^MF
Befehl(e):
nicht vorhanden
EINSCHALTEN auf Seite 29
Bedienfelds:
Druckereinstellungen anzeigen und ändern >
Kalibrierung
KALIBRIEREN
VORSCHUB
LÄNGE
KEINE REAKTION
KURZ-KAL.
^MF
Befehl(e):
nicht vorhanden
DRUCKKOPF ZU auf Seite 30
Bedienfelds:
Druckereinstellungen anzeigen und ändern >
Kalibrierung
P1056468-031 20/12/12
Druckerkonfiguration und -anpassung
Ändern von Druckereinstellungen
Tabelle 8 • Wartungs- und Diagnosetools (Forts.)
Standards laden Standardeinstellungen des Druckers oder Printservers laden
WERKSEITIGE INSTALLATION – Bis auf die Netzwerkeinstellungen werden alle
Druckereinstellungen auf die werkseitig festgelegten Standardeinstellungen zurückgesetzt. Verfahren Sie sorgfältig beim Laden der Standarde instellun gen, da Sie alle manuell geänderten Einstellungen neu laden müssen.
NETZWERK – Neuinitialisierung des kabelgebundenen oder drahtlosen Printservers
des Druckers. Mit einem drahtlosen Printserver ist der Druck er auch mit Ihrem WLAN-Netzwerk verbunden.
LETZTE SICHERUNG – Mit diesem Parameter werden die zuletzt permanent
gespeicherten Werte geladen.
Mögliche Werte:
Zugehörige(r) ZPL-
Befehl(e):
WERKSEITIGE INSTALLATION
NETZWERK
LETZTE SICHERUNG
Werkseitige Installation: ^JUF Netzwerk: ^JUN Letzte Sicherung: ^JUR
Verwendeter SGD-Befehl:
Menüelement des
Bedienfelds:
nicht vorhanden Verfügbare Optionen beim Beenden des Setup-Modus.
Weitere Informationen finden Sie unter Beenden des
Setup-Modus auf Seite 19.
Taste(n) des Bedienfelds:
Werkseitige Installation: Halten Sie die Tasten FEED (Vorschub) + PAUSE (Unterbrechen) während des Einschaltens des Druckers gedrückt, um die Druckerparameter auf die Werkeinstellungen zurückzusetzen.
Netzwerk: Halten Sie die Tasten FEED (Vorschub) + PAUSE (Unterbrechen) während des Einschaltens des Druckers gedrückt, um die Netzwerkparameter auf die Werkeinstellungen zurückzusetzen.
Letzte Sicherung: N/Z
Drucker-Webseite:
Werkseitige Installation: Druckereinstellungen
anzeigen und ändern > Standardkonfiguratio n wiederherstellen
Netzwerk: Druckereinstellungen drucken > Reset
Print Server (Zurücksetzen des Printservers)
Letzte Sicherung: Druckereinstellungen anzeigen
und ändern > Gespeicherte Konfiguration wiederherstellen
93
20/12/12 P1056468-031
Druckerkonfiguration und -anpassung
94
Ändern von Druckereinstellungen
Tabelle 8 • Wartungs- und Diagnosetools (Forts.)
Kalibrieren des Medien- und Farbbandsensors
Kommunikations­diagnosemodus
Formatum­wandlung
Kalibrieren Sie den Drucker zur Anpassung der Empfindlichkeit der Medien- und Farbbandsensoren.
Ausführliche Hinweise zur Durchführung der Kali brierung finden Sie unter Kalibrierung
der Farbband- und Mediensensoren (manuell) auf Seite 107.
Mögliche Werte:
Zugehörige(r) ZPL-
N/Z ~JC
Befehl(e):
Verwendeter SGD-Befehl:
Menüelement des
Bedienfelds:
Taste(n) des Bedienfelds:
nicht vorhanden
MEDIEN-/FARBBAND-KALIBRIERUNG auf Seite 27
Halten Sie die Tasten PAUSE (Unterbrechen) + FEED (Vorschub) + CANCEL (Abbrechen) 2 Sekunden lang gedrückt, um die Kalibrierung zu starten.
Drucker-Webseite:
Der Kalibrierungsvorgang kann nicht über die Webseiten gestartet werden. Auf der folgenden Webseite finden Sie die Einstellungen, die während der Kalibrierung des Sensors festgelegt werden:
Druckereinstellungen anzeigen und ändern >
Kalibrierung
Wichtiger Hinweis •
Nehmen Sie keine Änderungen dieser Einstellungen vor, es sei denn, Sie werden vom technischen Support von Zebra oder durch einen autorisierten Kundendiensttechniker dazu aufgefordert.
Mit diesem Diagnosewerkzeug gibt der Drucker Hexadezimalwerte für alle vom Drucker empfangenen Daten aus.
Weitere Informationen finden Sie unter Kommunikationsdiagnosetest auf Seite 162.
Mögliche Werte:
Zugehörige(r) ZPL-
DEAKTIVIERT
AKTIVIERT
~JD zum Aktivieren, ~JE zum Deaktivieren
Befehl(e):
Verwendeter SGD-Befehl:
Menüelement des
nicht vorhanden
KOMMUNIKATION auf Seite 28
Bedienfelds:
Drucker-Webseite: N/Z
Wählt den Skalierungsfaktor für Bitmaps aus. Bei der ersten Zahl handelt es sich um den ursprünglichen dpi-Wert (Dots per Inch).
Mögliche Werte:
Zugehörige(r) ZPL-
KEINE
150 300
150 600
200 600
300 600
nicht vorhanden
Befehl(e):
Verwendeter SGD-Befehl: nicht vorhanden
Menüelement des
FORMAT UMWANDELN auf Seite 31
Bedienfelds:
Drucker-Webseite: nicht vorhanden
P1056468-031 20/12/12
Druckerkonfiguration und -anpassung
Ändern von Druckereinstellungen
Tabelle 8 • Wartungs- und Diagnosetools (Forts.)
Leerlaufanzeige Wählen Sie aus, welche Informationen auf der Anzeige des Dru ckers angezeigt werden
sollen, wenn sich der Drucker im Leerlauf befindet.
Mögliche Werte:
Zugehörige(r) ZPL-
FIRMWARE (FW)-VERSION
MM/TT/JJ 24 H
MM/TT/JJ 12 H
TT/MM/JJ 24 H
TT/MM/JJ 12 H
nicht vorhanden
Befehl(e):
Verwendeter SGD-Befehl:
Menüelement des
nicht vorhanden
LEERLAUFANZEIGE auf Seite 32
Bedienfelds:
Drucker-Webseite: N/Z
ECHTZEIT/ DATUM
Mit diesem Parameter können Sie festlegen, welches Datum in der Leerlaufanzeige angezeigt werden soll.
Zugehörige(r) ZPL-
^ST
Befehl(e):
Verwendeter SGD-Befehl: nicht vorhanden
Menüelement des
ECHTZEITUHR/DAT. auf Seite 32
Bedienfelds:
Drucker-Webseite: nicht vorhanden
ECHTZEIT/ZEIT Mit diesem Parameter können Sie festlegen, welche Uhrzeit in der Leerlaufanzeige
angezeigt werden soll.
Zugehörige(r) ZPL-
^ST
Befehl(e):
Verwendeter SGD-Befehl: nicht vorhanden
Menüelement des
ECHTZEIT/ZEIT auf Seite 32
Bedienfelds:
Drucker-Webseite: nicht vorhanden
Passwortebene Mit diesem Parameter können Sie festlegen, ob bestimmte werkseitig eingestellte
Menüoptionen oder alle Menüoptionen passwortgeschützt werden sollen.
Mögliche Werte:
Zugehörige(r) ZPL-
AUSGEW. OPTIONEN
ALLE OPTIONEN
nicht vorhanden
Befehl(e):
Verwendeter SGD-Befehl: nicht vorhanden
Menüelement des
PASSWORTEBENE auf Seite 35
Bedienfelds:
Drucker-Webseite: nicht vorhanden
95
20/12/12 P1056468-031
Druckerkonfiguration und -anpassung
96
Ändern von Druckereinstellungen
Tabelle 8 • Wartungs- und Diagnosetools (Forts.)
Ausführen eines ZBI-Programms
Sofern ZBI 2.0 installiert ist, können Sie ei n ZBI-Prog ramm ausfüh ren, das Sie auf Ihren Drucker heruntergeladen haben.
Mögliche Werte:
Zugehörige(r) ZPL-
N/Z ^JI, ~JI
Befehl(e):
Verwendeter SGD-Befehl:
Menüelement des
Bedienfelds:
Drucker-Webseite:
zbi.control.run
Ausführen des angegebenen ZBI-Programms* auf Seite 32
Verzeichnisliste
P1056468-031 20/12/12

Netzwerkeinstellungen

Tabelle 9 • Netzwerkeinstellungen
Druckerkonfiguration und -anpassung
Ändern von Druckereinstellungen
97
Primäres Netzwerk
Von externem Gerät laden
Aktiver Printserver
Auswahl des primären Netzwe rk ge rät s
Dieser Parameter legt fest, welches Gerät bei der Auswahl der aktiven Geräte als primär gelten soll.
Mögliche Werte:
Zugehörige(r) ZPL-
KABELGEBUNDEN
DRAHTLOS
^NC
Befehl(e):
Verwendeter SGD-Befehl: ip.primary_network
Menüelement des
PRIMÄRES NETZWERK auf Seite 32
Bedienfelds:
Drucker-Webseite: nicht vorhanden
Angabe, ob IP-Einstellungen vom Drucker oder Druckserver geladen werden
Dieser Parameter gibt an, ob beim Einschalten die LAN-/WLAN-Einstellungen des Druckers oder des Druckservers verwendet werden sollen. Standardmäßig werden die Einstellungen des Druckers verwendet.
Mögliche Werte:
Zugehörige(r) ZPL-
JA
NEIN
^NP
Befehl(e):
Verwendeter SGD-Befehl: nicht vorhanden
Menüelement des
VON EXTERN LADEN? auf Seite 33
Bedienfelds:
Drucker-Webseite: nicht vorhanden
Anzeigen des aktiven Printservers
Dieses Menüelement gibt an, welcher Printserver verwendet wird. Dies hat Auswirkungen darauf, welche Geräteeinstellungen, z. B. IP-Protokoll und IP-Adresse, unter diesen Menüelementen angezeigt werden.
Mögliche Werte:
• DRAHTLOS gibt an, dass der drahtlose Printserver aktiv ist.
• INTERN VERDRAHTET gibt an, dass der interne kabelgebundene Printserver aktiv ist.
• EXTERN VERDRAHTET gibt an, dass der externe kabelgebundene Printserver aktiv ist.
• KEINE gibt an, dass eine der Netzwerkoptionen installiert, jedoch nicht aktiv ist. Wenn KEINE für dieses Menüelement angezeigt wird, werden die gerätespezifischen Elemente wie IP-Protokoll und IP-Adresse nicht angezeigt.
Zugehörige(r) ZPL-
nicht vorhanden
Befehl(e):
Verwendeter SGD-Befehl: nicht vorhanden
Menüelement des
AKTIVER PRINTSERVER auf Seite 33
Bedienfelds:
Drucker-Webseite: nicht vorhanden
20/12/12 P1056468-031
Druckerkonfiguration und -anpassung
98
Ändern von Druckereinstellungen
Tabelle 9 • Netzwerkeinstellungen (Forts.)
IP-Protokoll Festlegen des Verfahrens zur IP-Auflösung
Über diesen Parameter wird angegeben, ob die IP-Adresse vom Benutzer (permanent) oder über den Server (dynamisch) ausgewählt wird. Wenn eine dynamische Option ausgewählt ist, wird mit diesem Parameter die Methode angegeben, mithilfe derer der kabelgebundene oder drahtlose Printserver die IP-Adresse vom Serv er abruft.
Mögliche Werte:
Zugehörige(r) ZPL-
ALLE
NUR SAMMELN
RARP
BOOTP
DHCP
DHCP UND BOOTP
PERMANENT
^ND
Befehl(e):
Verwendeter SGD-Befehl: Kabelgebunden:
internal_wired.ip.protocol external_wired.ip.protocol
Drahtlos: wlan.ip.protocol
Menüelement des
IP-PROTOKOLL auf Seite 33
Bedienfelds:
Drucker-Webseite:
Druckereinstellungen anzeigen und ändern >
Network Communications Setup (Setup Netzwerkkommunikation) > TCP/IP­Einstellung > IP-Protokoll
IP-Adresse Anzeige und Festlegen der IP-A dresse des Druckers
Sie können die IP-Adresse des Druckers anzeigen lassen und bei Bedarf verändern. Die Änderungen dieser Einstellung werden nur dann gespeichert , wen n das IP
PROTOCOL (IP-PROTOKOLL) auf PERMANENT eingestellt ist. Um vorgenommene Änderungen zu aktivieren, setzen Sie den Printserver zurück (siehe Netzwerk
zurücksetzen auf Seite 100).
Mögliche Werte:
Zugehörige(r) ZPL-
000 bis 255 für jedes Feld ^ND
Befehl(e):
Verwendeter SGD-Befehl: Kabelgebunden: internal_wired.ip.addr
external_wired.ip.addr
Drahtlos: ip.addr, wlan.ip.addr
Menüelement des
IP-ADRESSE auf Seite 33
Bedienfelds:
Drucker-Webseite:
Druckereinstellungen anzeigen und ändern >
Network Communications Setup (Setup Netzwerkkommunikation) > TCP/IP­Einstellung > IP-Adresse
P1056468-031 20/12/12
Tabelle 9 • Netzwerkeinstellungen (Forts.)
Subnetzmaske Anzeige und Festlegen der Subnetzmaske
Sie können die Subnetzmaske anzeigen lassen und bei Bedarf verän dern. Dieses Menüelement wird nur angezeigt, wenn ein über Kabel oder ein drahtlos
verbundener Printserver auf Ihrem Drucker installiert ist. Zum Speichern dieser Einstellung stellen Sie das IP PROTOCOL (IP-PROTOKOLL) auf PERMANENT ein, und setzen Sie dann den Printserver zurück (siehe Netzwerk zurücksetzen auf Seite 100).
Mögliche Werte:
Zugehörige(r) ZPL-
000 bis 255 für jedes Feld ^ND
Befehl(e):
Verwendeter SGD-Befehl: Kabelgebunden: internal_wired.ip.netmask
external_wired.ip.netmask
Drahtlos: wlan.ip.netmask
Menüelement des
SUBNETZ-MASKE auf Seite 34
Bedienfelds:
Drucker-Webseite:
Druckereinstellungen anzeigen und ändern >
Network Communications Setup (Setup Netzwerkkommunikation) > TCP/IP­Einstellung > Subnet-Maske
Standard-Gateway Anzeigen oder Festlegen des Standard-Gateways
Sie können das Standard-Gateway anzeigen lassen und bei Bedarf verändern. Dieses Menüelement wird nur angezeigt, wenn ein über Kabel oder ein drahtlos
verbundener Printserver auf Ihrem Drucker installiert ist. Zum Speichern dieser Einstellung stellen Sie das IP PROTOCOL (IP-PROTOKOLL) auf PERMANENT ein, und setzen Sie dann den Printserver zurück (siehe Netzwerk zurücksetzen auf Seite 100).
Mögliche Werte:
Zugehörige(r) ZPL-
000 bis 255 für jedes Feld ^ND
Befehl(e):
Verwendeter SGD-Befehl: Kabelgebunden: internal_wired.ip.gateway
external_wired.ip.gateway
Drahtlos: wlan.ip.gateway
Menüelement des
STANDARD-GATEWAY auf Seite 34
Bedienfelds:
Drucker-Webseite:
Druckereinstellungen anzeigen und ändern >
Network Communications Setup (Setup Netzwerkkommunikation) > TCP/IP­Einstellung > Standard-Gateway
Druckerkonfiguration und -anpassung
Ändern von Druckereinstellungen
99
20/12/12 P1056468-031
100
Druckerkonfiguration und -anpassung
Ändern von Druckereinstellungen
Tabelle 9 • Netzwerkeinstellungen (Forts.)
MAC-Adresse Anzeige der MAC-Adresse
Lassen Sie sich die Media Access Control (MAC)-Adresse des Printservers, der im Drucker installiert ist (kabelgebunden oder drahtlos), anzeigen.
Mögliche Werte:
Zugehörige(r) ZPL-
Befehl(e):
Verwendeter SGD-Befehl: Kabelgebunden: internal_wired.mac_addr
Menüelement des
Bedienfelds:
Drucker-Webseite: nicht vorhanden
ESSID Anzeige des ESSID-Werts
Die Extended Service Set Identification (ESSID) ist eine Kennung für Ihr drahtloses Netzwerk. Diese Einstellung, die nicht vom Bedienfeld aus geändert werden kann, gibt die ESSID für die aktuelle Drahtloskonfiguration an.
Mögliche Werte:
Zugehörige(r) ZPL-
Befehl(e):
Verwendeter SGD-Befehl: wlan.essid
Menüelement des
Bedienfelds:
Drucker-Webseite: nicht vorhanden
Netzwerk zurücksetzen
Mit dieser Option werden der über Kabel bzw. drahtlos verbundene Printserver zurückgesetzt. Sie müssen den Printserver zurücksetzen, damit Änderungen der Netzwerkeinstellungen aktiviert werden.
Mögliche Werte:
Zugehörige(r) ZPL-
Befehl(e):
Verwendeter SGD-Befehl:
Menüelement des
Bedienfelds:
Drucker-Webseite:
N/Z nicht vorhanden
external_wired.mac_addr
Drahtlos: wlan.mac_addr
MAC-ADRESSE auf Seite 34
32-stellige alphanumerische Zeichenfolge (Standard 125)
nicht vorhanden
ESSID auf Seite 34
N/Z
~WR
device.reset
NETZWERK ZURÜCKSETZEN auf Seite 35
Print Server Settings (Printservereinstellungen) >
Factory Print Server Settings (Werkeinstellungen des Printservers)
P1056468-031 20/12/12
