105SL Pikaopas
Käytä kirjoitinta tämän oppaan avulla. Lisätietoja on käyttöoppaassa.

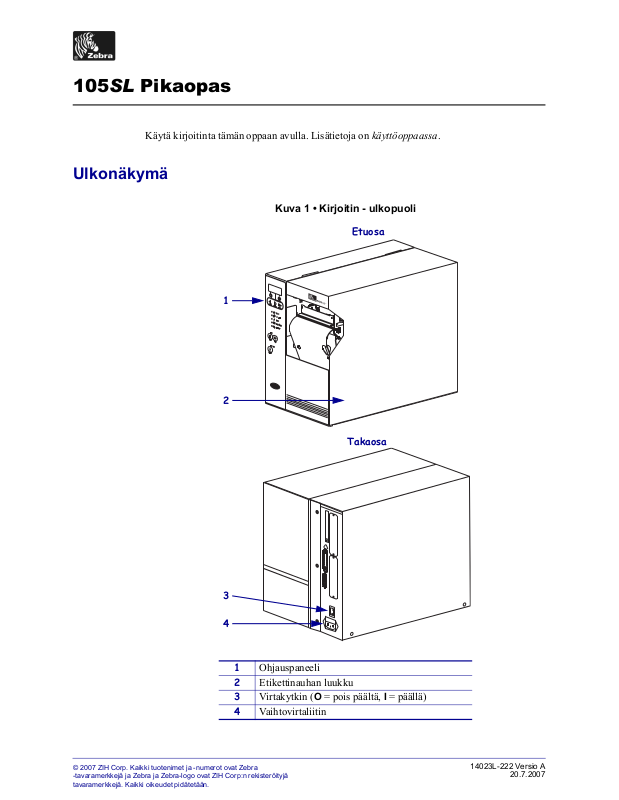

Ulkonäkymä
1
Kuva 1 • Kirjoitin - ulkopuoli
Etuosa
2
Takaosa
3
4
Ohjauspaneeli
1
Etikettinauhan luukku
2
Virtakytkin (O = pois päältä, I = päällä)
3
Vaihtovirtaliitin
4
© 2007 ZIH Corp. Kaikki tuotenimet ja -numerot ovat Zebra
-tavaramerkkejä ja Zebra ja Zebra-logo ovat ZIH Corp:n rekisteröityjä
tavaramerkkejä. Kaikki oikeudet pidätetään.
14023L-222 Versio A
20.7.2007
Page 2
Ohjauspaneeli
2
Ohjauspaneeli
Ohjauspaneelista (Kuva 2) näkee kirjoittimen toimintatilan ja siitä ohjataan kirjoittimen
perustoimintoja.
Kuva 2 • Ohjauspaneeli
1
SETUP/EXIT
NEXT/SAVE
PREVIOUS
POWER
TAKELABEL
ERROR
CHECK RIBBON
PAPERO UT
2
3
4
5
FEED
PAUSE
6
Nestekidenäyttö Tästä näkee kirjoittimen
1
DATA
CANCEL
toimintatilan.
Virtavalo Tämä palaa, kun kirjoittimeen on
2
kytketty virta.
Virhevalo Tämä vilkkuu, kun kirjoitin
3
edellyttää toimia.
PAUSE-valo Tämä palaa, kun kirjoitin on
4
keskeytystilassa.
PAUSE-painike Tämä käynnistää tai pysäyttää
5
kirjoittimen toiminnan, kun sitä
painetaan.
Data-valo Vilkkuu nopeasti, kun kirjoitin
6
vastaanottaa dataa.
14023L-222 Versio A 105SL Pikaopas 20.7.2007
Page 3
Kirjoittimen osat
Kuva 3 näyttää kirjoittimen etikettinauhalokeron osat. Kirjoitin voi olla hieman erilainen sen
mukaan, mitä lisävarusteita siihen on asennettu.
3
Kuva 3 • Kirjoittimen osat
4 5
Kirjoittimen osat
6
7
3
2
1
9
Tulostuspään avausvipu
1
Tela
2
Leikkuri (lisävaruste)
3
Värinauhan kiristyspuola
4
Värinauhan syöttöpuola
5
Etikettinauhan syöttöripustin
6
Etikettinauhan ohjain
7
Etikettinauhan ulompi ohjain
8
Takaisinkelauspuola
9
(lisävaruste)
8
20.7.2007 105SL Pikaopas 14023L-222 Versio A
Page 4
Etikettinauhan lataaminen
4
Etikettinauhan lataaminen
Tässä osassa selitetään etikettirullan lataaminen repäisytilassa (Kuva 4). Laskostetun
etikettinauhan lataaminen tai lataaminen eri tulostustiloissa neuvotaan käyttöoppaassa.
Kuva 4 • Etikettinauhan reitti repäisytilassa
Varoitus • Kun lisäät etikettinauhaa tai värinauhaa, riisu korut, jotka voisivat koskettaa
tulostuspäätä tai tulostimen muita osia.
Voit ladata etikettinauhan repäisytilassa seuraavasti:
1. Irrota rullasta ja heitä pois etiketit tai tarrat, jotka ovat likaisia tai joissa on liimaa tai
teippiä.
Etiketit Lappumateriaali
2. Vedä etikettinauhan ohjainta mahdollisimman kauas ulos.
14023L-222 Versio A 105SL Pikaopas 20.7.2007
Page 5
Etikettinauhan lataaminen
3. Aseta etikettirulla etikettinauhan syöttöripustimeen. Työnnä rulla niin syvälle kuin se
menee.
4. Siirrä etikettinauhan ohjainta siten, että se koskettaa etikettinauhan reunaa.
5
5. Avaa tulostuspääyksikkö kääntämällä tulostuspään avausvipua vastapäivään.
20.7.2007 105SL Pikaopas 14023L-222 Versio A
Page 6
Etikettinauhan lataaminen
6
6. Löysää peukaloruuvi (ei näy tästä kulmasta), joka on etikettinauhan ulomman ohjaimen
pohjassa (
1).
1
7. Vedä etikettinauhan ulompi ohjain kokonaan ulos.
8. Pujota etikettinauha alemman telan (1) ali ja etikettinauhan ylemmän anturiyksikön (2) ali.
2
1
14023L-222 Versio A 105SL Pikaopas 20.7.2007
Page 7
Etikettinauhan lataaminen
9. Työnnä etikettinauhaa eteenpäin, kunnes se kulkee tulostuspääyksikön (1) alta, jousilaatan
(2) yli ja sitten telan (3) yli.
1
2
3
7
10. Kohdista etikettinauha etikettinauhan sisempään ohjaimeen (1). Siirrä etikettinauhan
ulompaa ohjainta (
2) siten, että se koskettaa etikettinauhan reunaa.
1
2
20.7.2007 105SL Pikaopas 14023L-222 Versio A
Page 8
Etikettinauhan lataaminen
8
11. Kiristä peukaloruuvi (ei näy tästä kulmasta), joka on etikettinauhan ulomman ohjaimen
12. Työnnä tulostuspääyksikköä (1) alaspäin ja kierrä sitten tulostuspään avausvipua
pohjassa (
1).
myötäpäivään, kunnes se lukittuu (
1
2).
12
14023L-222 Versio A 105SL Pikaopas 20.7.2007
Page 9
Värinauhan lataaminen
Jotta tulostuspää ei kuluisi turhaan, käytä aina etikettinauhaa leveämpää värinauhaa.
Värinauhan ulkopinnan on oltava pinnoitettu. Suoralämpötulostuksessa värinauhaa ei saa
ladata kirjoittimeen.
Kuva 5 • Värinauhan reitti
Värinauhan lataaminen
9
Varoitus • Kun lisäät etikettinauhaa tai värinauhaa, riisu korut, jotka voisivat koskettaa
tulostuspäätä tai tulostimen muita osia.
Voit ladata värinauhan seuraavasti:
1. Kohdista värinauhan syöttöpuolan lohkot.
2. Kohdista värinauha siten, että irtonainen pää kelautuu auki myötäpäivään.
20.7.2007 105SL Pikaopas 14023L-222 Versio A
Page 10
Värinauhan lataaminen
10
3. Aseta värinauharulla värinauhan syöttöpuolaan ja työnnä se siihen kokonaan.
4. Nauhaohjain helpottaa värinauhan lataamista ja poistamista. Onko nauharullan päässä
paperisuikale tai vastaavaa, joka toimii nauhaohjaimena?
Jos on Toimi näin
Kyllä Jatka seuraavaan vaiheeseen.
Ei
a. Repäise rullasta (etiketti ja taustapaperi) noin 150–305 mm
(6–12 tuumaa) pitkä pala.
b. Kuori palasta tarra.
c. Kiinnitä värinauhan pää (2) tällä tarralla (1) repäistyyn palaan (3).
Pala toimii ohjaimena.
23 1
5. Avaa tulostuspääyksikkö kääntämällä tulostuspään avausvipua vastapäivään.
14023L-222 Versio A 105SL Pikaopas 20.7.2007
Page 11
Värinauhan lataaminen
6. Pujottele nauhaohjain ja siihen kiinnitetty värinauha alatelan (1) yli ja ylätelan (2) ali.
2
1
7. Työnnä nauhaohjainta eteenpäin, kunnes se kulkee tulostuspääyksikön (1) alta, jousilaatan
(2) yli ja sitten telan (3) yli.
1
11
2
3
20.7.2007 105SL Pikaopas 14023L-222 Versio A
Page 12
Värinauhan lataaminen
12
8. Kuljeta nauhaohjain ylemmän värinauhatelan (1) yli ja värinauhan kiristyspuolaa (2)
kohden.
21
9. Poista haka värinauhan kiristyspuolasta.
10. Kelaa nauhaohjain ja siihen kiinnitetty värinauha vastapäivään värinauhan
kiristyspuolaan.
11. Kiinnitä haka uudelleen. Haan lyhyt pää sopii värinauhan kiristyspuolan loveen. Haan
pitkä pää sopii lovea vastapäätä olevaan uraan.
12. Kierrä värinauha haan päälle ja kiristä se kääntämällä puolaa useita kierroksia
vastapäivään.
14023L-222 Versio A 105SL Pikaopas 20.7.2007
Page 13
Värinauhan lataaminen
13. Työnnä tulostuspääyksikköä (1) alaspäin ja kierrä sitten tulostuspään avausvipua
myötäpäivään, kunnes se lukittuu (
2).
12
13
20.7.2007 105SL Pikaopas 14023L-222 Versio A
Page 14
Värinauhan lataaminen
14
Värinauhan poistaminen
Käytetty värinauha pitää poistaa värinauhan kiristyspuolasta aina, kun värinauha vaihdetaan.
Voit poistaa käytetyn värinauhan seuraavasti:
1. Jos värinauha ei ole loppunut, leikkaa tai katkaise se ennen värinauhan kiristyspuolaa.
2. Työnnä hakaa, kunnes se irtoaa kiristyspuolan urasta. Löysää värinauha kääntelemällä
hakaa edestakaisin.
3. Poista löystynyt haka värinauhan kiristyspuolasta.
4. Vedä käytetty värinauha pois puolasta ja hävitä se.
14023L-222 Versio A 105SL Pikaopas 20.7.2007
