ZANUSSI
LIBRO DE INSTRUCCIONES
MANUAL DE INSTRUÇÕES
FRIGRORIFICO CONGELADOR
COMBINADO
COMBINAÇĂO REFRIGERADOR -
CONGELADOR
ZRB 36 NDX8
200371858 SP/Za/43-1. (07.)
PT
ES
2
ES
Antes de instalar y utilizar su aparato lea cuidadosamente este libro de instrucciones. Este contiene instrucciones de seguridad, consejos e información útil. Si el frigorífico se utiliza de acuerdo con las instrucciones indicadas en este libro, funcionará correctamente y cumplirá sus expectativas de satisfac­ción como usuario.
Los símbolos abajo indicados le guiaran a través de este libro:
Precauciones de seguridad
Las advertencias e información junto a este símbolo sirven para su seguridad y la del aparato.
Consejos, información útil
Información medioambiental
Símbolo de ideas
Junto a este símbolo se pude encontrar buenas ideas para la conservación de alimentos.
El símbolo en el producto o en su empaque indica que este producto no se puede tratar como des­perdicios normales del hogar. Este producto se debe entregar al punto de recolección de equipos eléctricos y electrónicos para reciclaje. Al asegurarse de que este producto se deseche correcta­mente, usted ayudará a evitar posibles consecuencias negativas para el ambiente y la salud públi­ca, lo cual podría ocurrir si este producto no se manipula de forma adecuada. Para obtener infor­mación más detallada sobre el reciclaje de este producto, póngase en contacto con la adminis­tración de su ciudad, con su servicio de desechos del hogar o con la tienda donde compró el pro­ducto.
Con
Contt
enido
enido
Información importante de seguridad . . . . . . .3
Precauciones generales de seguridad . . . . . . .3
Precauciones para la seguridad de los niños .3 Precauciones de seguridad para la instalación 3
Precauciones relacionadas al isobutano . . . . .3
Instrucciones para el usuario . . . . . . . . . . . . . .4
Información general . . . . . . . . . . . . . . . . . . . . .4
Partes principales del aparato . . . . . . . . . . . . .4
Manejo del aparato . . . . . . . . . . . . . . . . . . . . . .5
Conjunto de conmutadores e indicatores . . .5
Color de fondo de la pantalla . . . . . . . . . . . .5
Manejo del aparato . . . . . . . . . . . . . . . . . . . . . .6
Puesta en funcionamiento . . . . . . . . . . . . . . .6
Controlando la temperatura, configuración . .6
Utilización del frigorífico . . . . . . . . . . . . . . . . .6
Modalidad de compras . . . . . . . . . . . . . . . . .6
Conservación dentro del frigorífico . . . . . . . .7
Caja para mantener en frío . . . . . . . . . . . . . .7
Tiempo de conservación y temperatura
de los alimentos . . . . . . . . . . . . . . . . . . . . . . .7
Reciclaje del aire . . . . . . . . . . . . . . . . . . . . .7
Uso del congelador . . . . . . . . . . . . . . . . . . . . . .7
Congelando . . . . . . . . . . . . . . . . . . . . . . . . . .7
Conservación en el congelador . . . . . . . . . . .8
Como fabricar cubitos de hielo . . . . . . . . . . .8
Alguna información y consejos útiles . . . . . . . .8
Consejos e ideas . . . . . . . . . . . . . . . . . . . . . . .9
Asi se puede ahorrar energía . . . . . . . . . . . .9
El aparato y el medio ambiente . . . . . . . . . . .9
Mantenimiento . . . . . . . . . . . . . . . . . . . . . . . . .9
Descongelación . . . . . . . . . . . . . . . . . . . . . . .9
Limpieza regular . . . . . . . . . . . . . . . . . . . . .10
Cuando no se esté utilizando el frigorífico . .11
Seguimiento de Averías . . . . . . . . . . . . . . . .11
Como sustituir la bombilla . . . . . . . . . . . . . .11
Si algo no funciona . . . . . . . . . . . . . . . . . . .11
Instrucciones para el instalador . . . . . . . . . . .13
Datos Técnicos . . . . . . . . . . . . . . . . . . . . . .13
Instalación del aparato . . . . . . . . . . . . . . . . .13
Limpieza . . . . . . . . . . . . . . . . . . . . . . . . . . . .13
Ubicación . . . . . . . . . . . . . . . . . . . . . . . . . . .13
Cambio del sentido de apertura de la puerta14
Conexión Eléctrica . . . . . . . . . . . . . . . . . . . .15
Tabla de tiempos de conservación (1) . . . . . .16
Tabla de tiempos de conservación (2) . . . . . .17
Garantiza y Servicio Posventa . . . . . . . . . . . . .17
Condiciones de la garantía . . . . . . . . . . . . .17
From the Electrolux Group. The world’s No.1 choice.
El Grupo Electrolux es el mayor fabricante del mundo de aparatos para la cocina, limpieza y uso exterior. Más de 55 mil­lones de productos del Grupo Electrolux ( frigoríficos, congeladores, cocinas, lavadoras, aspiradores, motosierras y cor­tacéspedes ) se venden cada ańo por un valor aproximado de 14 billones de US$ en más de 150 países del mundo.
3
ES
Inf
Inforor
mación im
mación im
por
porttanantt
e de segur
e de segur
idad
idad
Precauciones generales de seguridad
Mantenga estas instrucciones siempre a mano. Deben permanecer con el aparato si se traslada a otro lugar o cambia de dueño.
Este aparato está diseñado para almacenar ali­mento y solo para uso domestico. Solo se debe utilizar de acuerdo con estas instrucciones.
Las reparaciones de este aparato deben realizarse solo por personal autorizado por el fabricante. Esto incluye la reparación y sustitución del cable de ali­mentación. Las piezas y accesorios suministrados por ellos solo se deben utilizar para reparaciones. De otro modo se puede dañar el aparato o pueden provocar otros daños o lesiones.
El aparato se encuentra sin alimentación eléctri­ca solo cuando ha sido desconectado el enchufe de la pared. Siempre desenchufe el aparato antes de realizar trabajos de limpieza y manten­imiento. (No debe tirar del cable para desenchu­farlo). Si el acceso al enchufe es difícil, desconecte el aparato de la corriente eléctrica.
No se debe prolongar el cable de alimentación.
Asegúrese que el cable de corriente no está atrapado, aplastado o dañado por la parte trasera del aparato.
- Puede producirse un calentamiento del cable y causar fuego.
No ponga artículos pesados o el aparato mismo sobre el cable.
- Hay un riesgo de cortocircuito y fuego.
No cambie o quite el cable de corriente tiran­do de él, particularmente cuando mueva su aparto de su sitio.
- El cable dañado puede causar un cortocir­cuito, fuego y/o un shock eléctrico.
- Si el cable de corriente está dañado este debe ser reemplazado por un técnico certifi­cado o personal cualificado.
Si el cable de corriente está suelto, no lo introduzca en el enchufe o toma de corriente.
- Hay un riesgo de shock eléctrico o fuego.
No debe poner en funcionamiento el aparato si la tapa de la luz interior.
No se debe utilizar objetos punzantes o cortantes cuando vaya a limpiar o descongelar, ni cuando vaya a extraer alimentos congelados o las bande­jas de cubitos. Los objetos cortantes y/o punzante pueden dañar seriamente su aparato.
Cuide de no verter líquidos en la caja de control de temperatura ni sobre la lampara interior.
El hielo y los helados pueden causar daño si se ingieren recién sacados del congelador.
Los alimentos una vez descongelados, no deben volverse a congelar de nuevo.
Conserve los alimentos precongelados de acuerdo con las instrucciones del fabricante de los mismos.
No se debe forzar la descongelación mediante aparatos calefactores o productos químicos.
No introduzca ollas calientes dentro del aparato en contacto con las partes de plástico.
No almacene gas o líquidos inflamables dentro del aparato, ya que pueden explotar.
No introduzca bebidas carbonatadas (con gas), bebidas embotelladas ni tarros de fruta dentro
del compartimento del congelador. Compruebe y limpie regularmente el desagüe del
agua de la descongelación. Si el desagüe se obstruye la acumulación de agua de la descon­gelación provocará una avería.
Precauciones para la seguridad de los niños
No permita que los niños jueguen con los materi­ales del embalaje del aparato. Los plásticos pueden provocar asfixia.
El aparato solo debe ser manejado por adultos. No permita que los niños jueguen con el aparato ni con sus mandos.
Si se va a deshacer del aparato desconecte su enchufe y corte el cable de alimentación (tan cerca del aparato como pueda), y desmonte la puerta para evitar que algún niños jugando sufra una descarga eléctrica o se quede encerrado dentro del aparato.
Este aparato no está pensado para ser utilizado por personas (incluidos los niños) con capaci­dades físicas, sensoriales o mentales reducidas, o que no tengan experiencia y conocimiento, a menos que una persona responsable de su seguridad les supervise o les ofrezca instrucción en el uso del aparato.Los niños deben ser super­visados para asegurarse de que no jueguen con el aparato.
Precauciones de seguridad para la instalación
Ubique el aparato contra la pared para evitar que se alcance o toquen las partes calientes del mismo (tales como el compresor y el condensador). De este modo se evitarán posibles quemaduras.
Cuando traslade el aparato compruebe que no se encuentra enchufado.
Cuando ubique el aparato compruebe que el cable de alimentación no quede pillado por el mismo.
Debe existir una adecuada ventilación alrededor del aparato. La falta de ventilación puede provo­car un sobrecalentamiento del mismo. Para ase­gurar una ventilación adecuada, siga las instruc­ciones de instalación.
Precauciones relacionadas al isobu­tano
El gas refrigerante del aparato es el isobutano (R 600a). Dicho gas es extremadamente explosivo e inflamable.
No debe manipular aparatos domésticos con motor (tales como batidoras, picadoras y fabri­cadores de helado) dentro del frigorífico o cerca de sus accesos.
No debe colocar aparatos calefactores (p. ej. un secador de cabello para acelerar la descon­gelación), ni una llama directa u otra fuente de igni­ción dentro del aparato o sus accesos.
En caso de una posible emisión del gas refriger­ante, la habitación donde se encuentre el apara­to debe ser bien ventilada.
Por la seguridad de las personas y sus propiedades, siga cuidadosamente las indi-
caciones de este libro de instrucciones. El fabricante no se hace responsable de los daños causados por la omisión de estas instrucciones.
4
ES
Ins
Instrtr
ucciones par
ucciones par
a el usuar
a el usuarioio

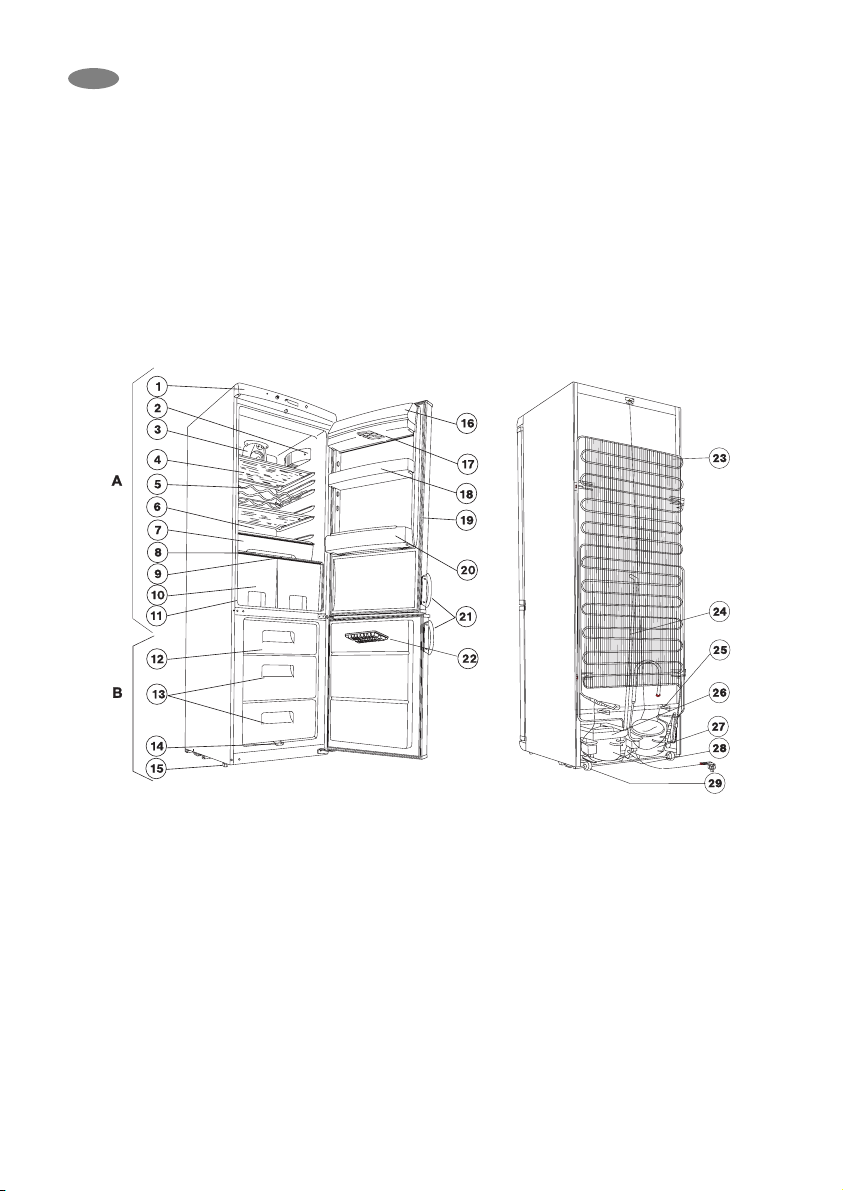

Partes principales del aparato
15. Patas regulables
16. Tapa de porta mantequilla
17. Porta huevos
18. Ménsula puerta
19. Guarnición puerta
20. Ménsula para botellas
21. Manívelas
22. Cubitera
23. Condensador
24. Tubo de desagüe de descongelación
25. Distanciador
26. Cubeta de evaporación de agua
27. Compresor del congelador
28. Compresor del frigorífico
29. Rodillos
A - Frigorífico B - Congelador
1. Tech o
2. Caja de luz
3. Ventilador
4. Repisa cristal
5. Parrilla para botellas
6. Superficie de congelación
7. Caja para mantener en frío
8. Recoge aguas de la descongelación
9. Repisa cristal
10. Cajones para frutas
11. Placa de características
12. Compartimento del congelador
13. Cesto(s) de conservación
14. Vierteaguas de la descongelación
en cantidades indicadas en el libro de instrucciones y para fabricar hielo.
El aparato puede conformarse a los requerimientos de las normas dentro de unos campos limite de tem­peratura según la clase climática que a la que pertenezca.
La letra que identifica la clase climática puede encon­trarse en la placa de características.
Información general
La denominación oficial del aparato es; frigorífico congelador combinado con dos compresores y con­gelador en la parte inferior del aparato. El aparato lleva dos circuitos de refrigeración y dos puertas, lo que significa que cada uno puede funcionar inde­pendientemente.
De acuerdo con esto el aparato es apto para conser­var alimentos congelados, para congelar productos
5
ES
Manejo del aparato
Conjunto de conmutadores e indi­cadores
A. Botón de CONEXIÓN/DESCONEXIÓN
Conecta y desconecta el aparato.
B. Perilla del termóstato del refrigerador
Usado para conectar y desconectar el refriger­ador y colocar la temperatura dentro del refrig­erador.
C. Botón de oprimir para la selección de la tem-
peratura
Usado para seleccionar la temperatura mostra­da en la pantalla.
Para visualizar la temperatura de la nevera o de la congeladora, apretar dicho botón una o dos veces respectivamente.
Ver también la descripción de la visualización de la temperatura.
D. Pantalla de visualización de la temperatura
Ver la descripción en un capítulo aparte.
E. Función de selección/botón de re posi-
cionamiento de la alarma
Usada para seleccionar el super- congelamien­to y las modalidades de compra. Se dispone de las siguientes modalidades apretando el botón una o más veces:
Modalidad normal (predefinida) Modalidad de super- congelamiento Modalidad de compras Modalidad normal
El mismo botón es utilizado para volver a config­urar la señal de la alarma acústica, ver la descripción en el color de fondo de la pantalla.
F. Perilla del termóstato del refrigerador
Usada para conectar y desconectar la nevera y para configurar la temperatura dentro del refrig­erador.
Los elementos de la visualización de la temperatura son los siguientes:
1. Símbolo de ambiente
Se ve cuando los dígitos muestran la temperatu­ra ambiente.
2. Símbolo del refrigerador
Oscuro, cuando los dígitos muestran la temper­atura del refrigerador.
3. Símbolo del congelador
Oscuro, cuando los dígitos muestran la temper­atura del congelador.
4. Dígitos
De manera predefinida, los dígitos muestran la temperatura ambiente y se divisa el símbolo del ambiente.
Los dígitos también pueden mostrar:
La temperatura media dentro del refrigerador luego de apretar
el botón “C” por un lapso de tiempo (el símbolo del refrigerador es oscuro).
La temperatura más alta dentro del congelador luego de apretar
el botón “C” dos veces (el símbolo del congelador es oscuro), por un cierto lapso de tiempo.
La temperatura del refrigerador es configurada (el valor está titilando) cuando la perilla “F” es girada y permanece así por un tiempo.
La temperatura del congelador es configurada (el valor está titilando) cuando la perilla “B” es gira­da y permanece así por un tiempo.
5. Símbolo de super-congelamiento
Es visible cuando la aplicación opera en la modalidad de super-congelamiento. Ver también el capítulo sobre congelamiento.
6. Temperatura de temperatura alta
Es visible cuando la temperatura en el refriger­ador es demasiado alta.
Ver también la descripción en el color de fondo de la pantalla.
7. Símbolo de compras
Es visible cuando la aplicación opera en la modalidad de compras. Ver también el capítulo sobre el uso del refrigerador.
Color de fondo de la pantalla
El fondo de la pantalla está predeterminado en color azul. Mientras que se utilice cualquier botón o perilla, el fondo se vuelve azul brillante y permanece así por un tiempo. El color de fondo de la pantalla se vuelve rojo, si la temperatura interior del refrigerador se vuelve demasiado caliente (alarma). Si este fuera el caso, los dígitos muestran la temperatura actual de forma titilante, el símbolo de temperatura alta emite destel­los y se escucha una señal acústica.
6
ES
La temperatura puede ser demasiado elevada en los siguientes casos:
Inmediatamente luego de conectar La puerta de la congeladora se dejó abierta por
un largo periodo de tiempo Existe un problema operativo en la congeladora
Para desconectar la señal de alarma, apretar el botón “E”. La pantalla vuelve a mostrar la temperatura ambiente, sin embargo el fondo permanece rojo hasta que la congeladora se enfríe de forma adecua­da. Si no se apretara ningún botón durante la alarma, apretar el botón “E” cuando se acaba el sonido para ver la temperatura más elevada alcanzada durante la alarma.
Manejo del aparato Puesta en funcionamiento
Colocar los accesorios en el aparato, luego enchufar al enchufe de la red.
Apretar el botón „A”. La luz de fondo de la pantalla se enciende.
El aparato está listo para ser usado. Apretando nuevamente el botón „A” el aparato queda
desconectado pero se encuentra todavía bajo ten­sión.
Refrigerador
Para poner en funcionamiento el refrigerador, girar la perilla del termostato del refrigerador (“F”) más allá de la posición del mínimo.
Para desconectar el refrigerador, girar la perilla del termostato del refrigerador (“F) en la posición de desconexión.
Congelador
Para poner en funcionamiento el congelador, girar la perilla del termostato del congelador (“B”) más allá de la posición del mínimo.
Para desconectar el congelador, girar la perilla del termostato del congelador (“B”) en la posición de desconexión.
Nota: El aparato no puede ser conmutado en conex­ión o desconexión si no estuviere enchufado, o si no hubiera suministro de corriente. Luego de la conexión con la red de alimentación, el aparato vuelve al mismo estado operativo en el que estaba antes de la interrupción de la corriente.
Controlando la temperatura, configu­ración
El control electrónico interrumpe automáticamente el enfriamiento por más o menos tiempo dependiendo de la configuración, luego vuelve a ponerlo en mar­cha para asegurar el nivel de temperatura adecuado.
Las temperaturas del refrigerador y del congelador pueden ser configuradas por las perillas “F” y “B” respectivamente. La temperatura deseada se obser­va titilando en la pantalla.
Para cada día, se recomienda usar la configuración media, es decir +5 °C en el refrigerador y menos de 18 °C en el congelador.
Dejar que el aparato funcione por un período de 24 horas toda vez que la configuración de la temperatu­ra haya sido cambiada. Ello va a permitir que la tem­peratura se estabilice en el interior del aparato.
El resultado final de la temperatura en el refrigerador es afectado no solo por la posición del termóstato sino por la temperatura ambiente, la frecuencia con la que se abren las puertas y por la cantidad de alimen­to colocado en el mismo recientemente, etc.
Cuando se coloca la temperatura más fría
posible, como en el caso de un aumento de la demanda de frío durante olas de calor, el com­presor puede operar de manera continua. Ello no va a causar daño alguno al aparato.
Utilización del frigorífico
Para una adecuada refrigeración se debe ase-
gurar la buena ventilación interna del frigorífi­co. Por lo tanto rogamos no tapar con papel, con una bandeja, etc. el espacio por detrás del borde de los estantes.
No colocar jamás comida caliente en el frig-
orífico, dejar primero enfirarla a temperatu­ra ambiente. Con ello se puede evitar la produc­ción innecesaria de la escar-cha.
Los alimentos pueden tomar el olor del
otro, por lo tanto es necesario ponerlos en un recipiente cerrado o envolverlos en papel, folio de plástico o de aluminio, antes colocarlos en el frigorífico. Así los alimentos conservan su contenido original de humendad, por ejemplo las verduras no se resecan ni siquiera al cabo de var­ios días.
Modalidad de compras
Antes de poner una gran cantidad de alimentos en el refrigerador (por ejemplo cuando se vuelve de las compras), apretar el botón de selección de función por una o dos veces como lo requiera la ocasión, para obtener la modalidad de compras (el símbolo de la modalidad de compras es visualizado en la pan­talla). De esta manera el refrigerador alcanza su tem­peratura más baja posible para enfriar la mayor can­tidad posible de alimento.
Para salir de la modalidad de compras, apretar nue­vamente el botón de selección de función. Si no se realizara esta operación, luego de un lapso de tiem­po el refrigerador vuelve a la modalidad automática.
7
ES
Conservación dentro del frigorífico
Cuando coloque los distintos tipos de alimentos tome en cuenta las distintas posiciones indicadas en la ilustración:
1. Alimentos ya guisados, alimentos en recipientes, carnes frescas, embutido, bebidas.
2. Leche, productos lácteos, alimentos en recipi­entes.
3. Fruta, verdura, ensaladas
4. Queso, mantequilla
5. Huevos
6. Yogur, requesón
7. Botellas pequeñas, latas de refrescos
8. Botellas grandes, bebidas.
9. Pescados, carnes y frutas del mar
Caja para mantener en frío
Esta parte se encuentra en el refrigerador (no del congelador) del aparato. Este compartimento es el más apropiado para almacenar alimentos frescos (pe. pescados, carnes y frutas del mar), porque aquí la temperatura es más baja que en el resto del refrig­erador. Está situada en la parte inferior, directamente por encima de los compartimentos para verduras
Tiempo de conservación y tem­peratura de los alimentos
La tabla de tiempos de conservación al final del libro de instrucciones le informa sobre los tiempo adecua­dos de conservación.
El tiempo de conservación no se puede determinar exactamente por adelantado, ya que depende de la frescura y la manipulación de los alimentos a conser­var. Por este motivo los tiempos suministrados en la tabla son orientativos.
Si no desea consumir inmediatamente los alimentos comprados ya congelados, estos pueden conser­varse durante aprox. 1 día hasta que se descongelen en el frigorífico.
Reciclaje del aire
El compartimiento de refrigeración está provisto de un ventilador especial D.A.C. (Enfriador Dinámico de Aire) el cual se puede poner en marcha mediante un interruptor. Cuando se enciende la luz verde ello indi­ca que el ventilador está en marcha.
Se recomienda usar el ventilador (D.A.C.) cuando la temperatura ambiente supere los 25 °C.
Este dispositivo garantiza el rápido enfriamiento de los alimentos y una temperatura más uniforme en el compartimiento.
Uso del congelador
Congelando
El aparato puede ser utilizado para congelar alimen­tos frescos de una cantidad especificada en la etique­ta de identificación. El congelado de productos difer­entes, siempre debe ser llevado a cabo luego de una preparación adecuada de la siguiente manera.
Apretar el botón de selección de función una o dos veces como lo requiera la ocasión, para obtener la modalidad de super-enfriamiento (el símbolo de la modalidad de super-enfriamiento aparece en la pan­talla) por 4 horas antes de colocar el alimento fresco en una pequeña cantidad o por 24 horas antes de colocar una gran cantidad de alimento fresco en el aparato.
Colocar el alimento congelado previamente o una parte del mismo - en otra canasta o canastas. Colocar el alimento fresco en la canasta superior, dejando suficiente espacio para el flujo del aire. Si hubiera quedado algún alimento congelado previa­mente en la canasta superior, colocar este alimento a un costado de la canasta, evitando el contacto entre el alimento fresco y el alimento ya congelado.
Hacer funcionar el aparato en esta forma por 24 horas.
Para salir de la modalidad de super-enfriamiento, apretar nuevamente el botón de selección de función. Si no se procediera de esta forma, luego de un lapso de tiempo el refrigerador vuelve a la modalidad automática.
8
ES
Si se deseara congelar la cantidad declarada por el fabricante, remover la canasta superior del aparato y colocar el alimento fresco de distribuido de manera uniforme directamente sobre la superficie de enfri­amiento.
Nunca congelar alimento en cantidades mayores que las dadas en los “Datos
Técnicos” al mismo tiempo! De lo contrario no se lleva a cabo un conge-
lamiento completo y luego de descongelar el mismo, se pueden darse varias formas de deteri­oro (perdiendo sabor y aroma, destrucción de células, etc.).
De ser posible, no hacer hielo durante el con­gelamiento debido a que la fabricación de hielo
disminuye la capacidad de congelamiento!
La bandeja de congelamiento es apropiada
para el congelado de pequeñas frutas (frambuesas, fresas, grosellas, etc.). Las frutas deben ser colocadas en la bandeja en capas finas sin empaquetado. Luego de congeladas pueden ser seleccionadas y empaquetadas y luego colo­cadas en los compartimientos de almacenaje!
Conservación en el congelador
Después de concluir la congelación es práctico trasladar los alimentos a 1 o 2 cestos disponibles del congelador. Con ello se puede asegurar sitio en el compartimento de congelación para la congelación de otros alimentos. Una congelación intermedia no deteriora los alimentos ya conservados.
Una vez que se tenga que colocar una gran cantidad de alimentos, se puede retirar del aparato los cestos, a excepción del inferior, y los alimentos pueden ser colocados directamente sobre la superficie de con­gelación.
En caso de productos congelados comprados
ya en ésta forma, hay que cumplir sin falta el período de conservación que figura en su envase. Con respecto a la conservación de los productos con­gelados en casa, encuentra Ud. informaciones en las instrucciones de conservación colocadas sobre la puerta. Los símbolos representan los diferentes tipos de alimentos y los números los períodos de conser­vación en meses.
La conservación de los alimentos de con-
gelación rápida, adquiridos en el comercio será segura únicamente si éstos, hasta su ubicación en el congelador no se hayan descongelado ni por un breve tiempo.
No es aconsejable volver a congelar un producto una vez descongelado, éste tipo de productos deben ser consumidos lo antes posible.
Como fabricar cubitos de hielo
Para hacer cubos de hielo, llenar la bandeja incluida para cubos de hielo, con agua y colocarla en el com­partimiento de alimentos congelados. El colocar la temperatura más baja posible en el congelador puede acortar el tiempo de preparación. Luego de terminar, no olvidar el volver a colocar la temperatura en el valor adecuado.
Los cubos de hielo listos pueden ser sacados de la bandeja bajo un chorro de agua corriente, luego torcer o golpear la bandeja. Si la bandeja de los cubos de hielo congelada se suelda al compartimien­to, no sacarla con herramientas de metal ni con cuchillos ya que el sistema de enfriamiento puede resultar dañado.
Alguna información y conse­jos útiles
Queremos advertirle que las bandejas del conge­lador tienen diferentes posiciones regulables, lo que aumenta considerablemente el aprovechamiento del compartimento normal de refrigeración. Para cambiar la posición de las bandejas, es suficiente abrir la puerta del conge­lador a un 90°.
Debido a la baja temperatura, después de abrir y cerrar la puerta del congelador se produce un vacío en el interior del aparato. Es por eso que después de cerrar la puerta, debe esperar unos 2-3 minutos si quiere volver a abrirla hasta que se equilibre la presión interior.
Tenga cuidado en poner el interruptor de la regu­lación de la temperatura en una posición que asegure que la temperatura del compartimento interno jamás supere los -18°C.
Es conveniente controlar diariamente el fun­cionamiento del congelador, para detectar even­tuales averias a tiempo, con el fin de prevenir el deterioro de los alimentos congelados.
Se puede oír los siguientes ruídos característicos durante el funcionamiento del congelador.
Chasquido: Se oye un chasquido cuando el mando electrónico conecta o desconecta el compresor.
Zumbido: se oye cuando el compresor está trabajando.
Murmullo: Cuando el compesor se conecta y se inicia el flujo del líquido de refrigeración en los tubos, puede producirse un fenómeno sonoro pulsante (murmullo, susurro, gotas, chorreante). Es posible que se oiga este ruído por un breve período de tiempo incluso tras haber desconectado el compresor.
Restallido: El accesorio de congelación del compartimento normal (evaporizador) en la mayoría de nuestros aparatos se encuentra en forma espumante dentro de la caja del congelador. La temperatura de esta parte y
9
también sus dimensiones en pequena medida se modifican durante el funcionamiento. Este cambio de las dimensiones puede provocar pequeños restallidos, lo que es un fenómeno normal y causa ningún daño.
Si desea controlar la temperatura de los produc­tos almacenados en el congelador, debe colocar el interruptor de regulación de la temperatura en la posición media, poner un vaso de agua en el centro del compartimento de congelación y den­tro del agua un termómetro de una precisión de +/- 1°C. Si al cabo de 6 horas mide valores de temperatura entre +3°C y +8°C, el aparato fun­ciona correctamente. La medición debe realizarse sin hacer modificaciones en el interior del congelador (sin cambiar la cantidad de ali­mentos almacenados).
Si desea controlar la temperatura interior del con­gelador con su propio termómetro, coloque el ter­mómetro entre los alimentos, ya que así éste indi­cará la temperatura real del interior de los pro­ductos congelados.
Consejos e ideas
En este capitulo se suministran consejos e ideas prácticas sobre como utilizar el aparato y como lograr el máximo ahorro de energía además de información medioambiental del aparato.
Asi se puede ahorrar energía:
Evite ubicar el aparato en lugares soleados o cerca de fuentes de calor.
Asegúrese que el condensador y el compresor estén bien ventilados, por eso no cubra la sec­ción de ventilación.
Para evitar la formación de la escarcha innece­saria, coloque los alimentos en recipientes bien cerrados o envuélvalos en film transparente.
No deje la puerta abierta más tiempo que el necesario y evite abrirla innecesariamente.
Introduzca los alimentos calientes solo después de que éstos se hayan enfriado hasta la temper­atura ambiente.
Mantenga el condensador limpio.
El aparato y el medio ambiente
Este aparato no contiene gases que puedan dañar la capa de ozono, ni en su circuito refrigerante ni en los materiales del aislamiento. No debe deshacer del aparato en los lugares urbanos destinados a la recolección de basura. Evite dañar el circuito de refrigeración especialmente en la parte posterior cerca del intercambiador de calor. Puede obtener información de los lugares destinados a la recogida de aparatos en su ayuntamiento.
Los materiales de este aparato marcados el símbolo
son reciclables.
Mantenimiento Descongelación
El hielo y la escarcha formada debido a la humedad dentro del compartimento refrigerador se elimina con el funcionamiento normal del frigorífico.
Una capa gruesa de hielo y de escarcha tiene un efecto aislante, por lo que se reduce la eficacia de enfriamiento, lo que se manifiesta en el aumento de la temperatura en los compartimentos de refrig­eración y en un creciente consumo energético.
En éste tipo de aparato la descongelación de la superficie de refrigeración del aparato es automática, sin ninguna intervención externa. El termostato inter­rumpe el funcionamiento del compresor por interval­os regulares durante más o menos tiempo - durante este período se detiene la refrigeración - y por efecto del aumento de la temperatura interna del aparato, la superficie de refrigeración se eleva encima de 0 °C, por lo que se produce la descongelación. Cuando la temperatura de la superficie de refrigeración alcanza +3 - +4 °C, el termostato reinicia el funcionamiento del sistema.
El agua de la descongelación fluye a través del canal vierteaguas y cae a la cubeta de evaporación situada sobre el compresor donde se evapora por el calor del propio compresor.
Le llamamos la atención a que debe com-
probar y limpiar regularmente el desagüe del agua de descongelación, porque en caso de su obsturación el agua de descongelación acu­mulada puede provocar una avería ya que puede penetrar en el aislamiento del aparato.
ES
10
Limpie el desagüe del agua de la descongelación con el limpiador suministrado con el aparato que se observa en la ilustración. El limpiador debe guaradarse insertado en el desagüe.
Uno de los casos más típicos de obsturación se dan cuando se introduce en el frigorífico alimentos envueltos en algún tipo de papel, y este entra en con­tacto con la placa posterior, adhiriéndose a la misma al congelarse. Al retirarse el paquete el papel se rompe y se queda un trozo pegado que al desconge­larse puede obstruir el desagüe.
Por lo tanto le rogamos tener cuidado al introducir ali­mentos envueltos en papel en el interior del aparato.
Durante los período de cargas crecientes, pe.
gran calor, puede ocurrir que el frigorífico esté funcionando ininterrumpidamente y en éste período la descongelación automática no es efectiva.
Las pequeñas gotas de hielo y escarcha que per­manecen después de la descongelación no son anor­males.
Las pequenas gotas del hielo y escarcha que se quedan después del ciclo de descongelación no son anormales.
El congelador no puede ir equipado con un sistema de descongelación automática ya que los alimentos congelados no deben descongelarse hasta que vayan a ser utilizados.
Por lo tanto, en caso de la formación de pequenas cantidades de hielo y escarcha es posible remover y retirar el hielo y la escarcha producidos con el ras­cador plástico suministrado.
Cuando el espesor del hielo sea tan grande que no pueda ser removida con el rascador de plástico, es necesario descongelar las placas evaporadoras. La frecuencia de ésta descongelación se varía en dependencia del uso (generalmente 2 o 3 veces al año).
Retire del aparato los alimentos congelados e introdúzcalos en una cesta recubierta con papel o paños y guardelos en lo posible en un lugar fresco o trasládelos a otro frigorífico.
Desconecte el enchufe de la toma de corriente de la pared, para que las dos secciones del aparato estén desconectadas.
Abra las puertas de ambos compartimentos del aparato y limpie el frigorífico según el capítulo titula­do „Limpieza sistemática” y haga la limpieza y el mantenimiento del congelador según se detalla a continuación:
Para retirar el agua de descongelación desenganche el vierteaguas que se encuentra en la parte inferior central del congelador y vuelva a colocarlo alrevés, según se muestra en el dibujo. Coloque por debajo del vierteaguas un recipiente de dimensión apropia­da.
Al finalizar la descongelación vuelva a colocar a su lugar el vierteaguas.
El recipiente que se aprecia en el dibujo no se sum­inistra con el aparato!
Después de la descongelación y el desagüe limpie las superficies con un paño.
Vuelva a enchufar el aparato y coloque de nuevo los alimentos en su lugar.
Se recomienda regular el termostato a la posición máxima durante algunas horas, para que el aparato pueda alcanzar una temperatura de conservación adecuada.
Limpieza regular
Es recomendable limpiar el interior del frigorífico cada 3-4 semanas empleando agua tibia y un paño (es practico limpiar el interior del congelador y descongelarlo a la vez).
No se debe emplear limpiadores domestico o jabón. Después de desenchufar el aparato limpie el interior
con agua templada y seque las superficies con un paño. Limpie la guarnición de la puerta con agua limpia. Después de limpiar el aparato vuélvalo a enchufar.
Se recomienda limpiar el polvo y suciedad acumula­da en la parte posterior del aparato y su condensador y también limpiar la cubeta de evaporación que está sobre el compresor una o dos veces al año.
ES
11
Cuando no se esté utilizando el frigorífico
En caso de que no se vaya a utilizar el aparato durante un periodo largo siga esto pasos:
Desenchufe el aparato. Retire los alimentos del interior del frigorífico. Descongele y límpielo según se ha indicado anterior-
mente. Deje la puerta abierta ligeramente abierta.
Seguimiento de Averías Como sustituir la bombilla
Si la bombilla de la iluminación interior no funciona, puede sustituirla siguiendo los pasos siguientes:
Desconecte el aparato. Destornille el tornillo que asegura la tapa (1) presione
el gancho posterior (2) y al mismo tiempo deslice la tapa en la dirección indicada por la flecha (3). De esta manera la bombilla puede ser sustituída. (Tipo de bombilla: T25, 230-240 V, 15 W, con rosca E14).
Después de cambiar la bombilla, vuelva a colocar la tapa apretándola en su lugar, atornillar nuevamente la rosca y conectar el aparato a la red eléctrica. La falta de iluminación no influye en el funcionamiento del aparato.
Si algo no funciona
Durante el funcionamiento del aparato pueden surgir algunas averías menores pero no obstante molestas que no requieren que llamemos a un técnico para solucionarlas. En la siguiente tabla se suministra información sobre éstas averías y como solucionarlas para evitar costes de reparación innecesarios.
Queremos indicarle que el funcionamiento normal del aparato implica cierto grado de ruido (compresor y sonidos de circulación del refrigerante). Esto no es una avería es normal.
También queremos destacar que el aparato no
funciona constantemente, de modo que el que el compresor se detenga no significa que no llegue corriente al aparato. Por este motivo no debe tocar ningún componente eléctrico antes de desenchufar el aparato.
ES
12
ES
Problema
La temperatura dentro del frigorífico es demasi­ado elevada.
La temperatura dentro del congelador demasia­do elevada.
Escurre agua por la placa posterior del frig­orífico.
Cae agua dentro del frigorífico.
Sale agua por el suelo.
Se forma demasiado hielo y escarcha
El compresor funciona continuamente.
El aparato no funciona en absoluto. Ni enfría ni se enciende la luz.
El aparato produce mucho ruído.
Posible causa
El termostato puede estar mal regulado.
Si los alimentos no están suficientemente fríos o están mal colocados.
La puerta no ajusta bien o está mal cerrada.
El termostato puede estar mal regulado.
La puerta no ajusta bien o está mal cerrada.
Se ha introducido una gran cantidad de ali­mentos frescos para congelar.
Los productos a congelar están colocados muy juntos.
Esto es normal. Durante la descongelación automática el hielo se derrite sobre la placa posterior.
El desagüe puede estar obstruido. Algun producto dentro del frigorífico
obstruye el paso del agua hacia el desagüe. El agua de descongelación no cae en la
cubeta de evaporación que está sobre el compresor.
No todos los alimentos están bien envueltos. Las puertas no están bien cerradas o no
ajustan bien.
El termostato puede estar mal regulado.
El termostato puede estar mal regulado.
Las puertas no están bien cerradas o no ajustan bien.
Se ha introducido una gran cantidad de ali­mentos para congelar.
Se ha introducido alimentos muy calientes.
El aparato está ubicado en un lugar demasi­ado caliente.
El enchufe no está conectado a la toma de corriente correctamente.
Ha saltado el fusible. No se ha conectado el termostato.
No llega tensión a la toma de la pared (Intente conectar otro aparato a la toma).
El aparato no está bien nivelado.
Solución
Regule el mando del termostato a una posi­ción más alta.
Coloque los alimentos en un lugar apropia­do.
Compruebe que la puerta cierre bien y si su guarnición no está dañada y está limpia
Regule el mando del termostato a una posi­ción más alta.
Compruebe que la puerta cierre bien y si su guarnición no está dañada y está limpia.
Espere unas horas y vuelva a comprobar la temperatura.
Coloque los productos de tal forma que cir­cule el aire entre ellos.
Limpie el desagüe. Coloque los productos de modo que no
toquen la placa posterior del frigorífico. Coloque el tubo de desagüe en la cubeta de
evaporación.
Envuelva mejor los alimentos. Compruebe si las puertas cierran y ajustan
bien y si las guarniciones no están dañadas y están limpias.
Regule el mando del termostato a una posi­ción que da una temperatura más alta.
Regule el mando del termostato a una posi­ción que da una temperatura más alta.
Compruebe si las puertas cierran y ajustan bien y que las guarniciones no están dañadas y están limpias.
Espere unas horas y vuelva a comprobar la temperatura.
Introduzca alimentos solo estos estén a tem­peratura ambiente.
Intente reducir la temperatura de la habitación donde está ubicado el aparato.
Conecte el enchufe correctamente.
Cambie el fusible. Ponga el aparato en marcha siguiendo las
instrucciones según el capítulo „Puesta en marcha”.
Llame a un electricista.
Compruebe la posición estable del aparato (las 4 patas deben estar apoyadas en el suelo)
Si después de seguir el consejo no se obtiene ningún resultado, llame al asistencia técnica de la marca local.
13
ES
Ins
Instrtr
ucciones par
ucciones par
a el ins
a el instt
alador
alador
Datos Técnicos
Modell
Capacidad bruta (l)
Capacidad neta (l)
Ancho (mm) Alto (mm) Profundo (mm) Consumo de energía (kWh/24h)
(kWh/año) Clasificación energética, según Normativa EU Capacidad de congelación (kg/24h) Autonomía sin corriente (h) Potencia (W) Peso (kg) Número de compresores
ZRB 36 NDX ZRB 36 NDX8
Congelador: 249
Frigorífico: 110
Congelador: 245
Frigorífico: 92
595
1850
632
0,96
350
A 12 20 40 81
2
Instalación del aparato Transporte y desembalaje
Se recomienda entregar el aparato en su embalaje original, en posición vertical y siguiendo las indicaciones de seguridad
impresas en el embalaje. Después de cada transporte el aparato no debe ser
enchufado a la red durante aproximadamente 2 horas.
Desembale el aparato y compruebe si tiene algún daño. Informe cualquier defecto inmediatamente al comercio donde lo compro. En este supuesto no tire el embalaje.
Limpieza
Retire todas las cintas adhesivas y otros elementos que aseguran que no se muevan las partes internas del aparato.
Limpie el interior del aparato utilizando agua tibia y un detergente suave. Utilice un paño suave.
Después de limpiar el aparato seque las superficies.
Ubicación
La temperatura ambiente puede afectar el fun­cionamiento adecuado del aparato y su consumo de energía.
A la hora de ubicarlo tenga en cuenta que lo mejor es que el aparato funcione dentro de los límites de temperatura ambiente que correspondan a su clase climática que se indica en la tabla de abajo.
Clase Climática Temperatura ambiente
SN + 10 ..... +32 °C
N + 16 ….. +32 °C
ST + 18 ….. +38 °C
Si la temperatura ambiente baja por debajo del valor mínimo, la temperatura del compartimento frigorífico puede superar la temperatura prescrita.
Si la temperatura ambiente supera el valor máximo, ésto implicará períodos de funcionamiento más lar­gos del compresor, alteraciones en la descon­gelación automática, aumento de la temperatura del compartimento refrigerador, así como un aumento del consumo de energía del aparato.
Monte los distanciadores, que se encuentran en la bolsa de accesorios, a las esquinas superiores traseras del aparato.
Afloje los tornillos, inserte los distanciadores por debajo de los tornillos y vuelva a apretar los tornillos.
Cuando ubique el aparato asegurese que esté bien nivelado. Esto se puede lograr por medio de las 2 patas niveladoras situadas en la parte inferior delantera del aparato.
No sitúe el aparato en un lugar muy soleado o muy junto a una estufa o una cocina.
En caso que por la distribución de los muebles se
14
ES
requiera la ubicación del aparato junto a la cocina, tenga en cuenta las distancias mínimas siguientes:
Si en caso de una cocina eléctrica o de gas está a disposición una distancia de 3 cm o menor, entre los dos aparatos ha de colocar un aislante no inflamable de por lo menos 0, 5 - 1 cm de espesor.
En caso de estufas de fuel o carbón la distancia debe ser de 30 cm ya que estas desprenden mas calor.
El frigorífico esta diseñado para funcionar empujado totalmente contra una pared.
Al ubicar el aparato hay que mantener las dis­tancias mínimas recomendadas en la ilus-
tración:
A: Ubicación por debajo de un armario de cocina. B: Ubicación sin muebles en los alrededores.
Cambio del sentido de la apertura de la puerta
Si debido al lugar de ubicación o necesidades de manejo fuese necesario existe la posibilidad de mod­ificar el sentido de la apertura de las puertas hacia la izquierda en lugar de hacia la derecha.
Los aparatos vienen de fábrica con apertura hacia la derecha.
Los distintos pasos han de realizarse en base a las siguientes ilustraciones y explicaciones:
Para la realización de los siguientes pasos se recomienda pedir la ayuda de otra persona quien mantenga las puertas del aparato de modo seguro durante la maniobra.
Desenchufe el aparato de la red eléctrica.
Abra las puertas y desmonte la biscagra doble (a, b) desenroscando sus 2 tornillos (c) (Dibujo 2).
Retire la biscagra doble (a, b, c,) alejándola grad­ualmente de la caja del frigorífico, inclinando lig­eramente ambas puertas. Tenga cuidado de reti­rar también el distanciador de plástico (b) que se encuentra por debajo de la bisagra doble (Dibujo 2).
Retire la puerta del frigorífico tirando ligeramente de ella hacia abajo.
Retire la puerta del congelador tirando ligera­mente de ella hacia arriba.
Retire el tapón que se encuentra en la parte superior de la puerta del frigorífico y póngalo al lado opuesto.
15
ES
Retire el tapón que se encuentra en la parte superior de la puerta del congelador y póngalo al lado opuesto.
Desenrosque el perno superior (d) de la puerta del frigorífico y luego vuélvalo a enroscar en el lado contrario (Dibujo1).
Retire los tapones (u) de la parte inferior del aparato (Dibujo 3)
Desmonte la bisagra inferior (e) de la puerta desenroscando los tornillos (s) y vuelva a montar­los en el lado opuesto (Dibujo 3)
Desmonte el perno (f) de la bisagra inferior de la puerta y su arandela (h) y vuelva a montarlo al otro calibre de la bisagra de la puerta.
Vuelva a colocar los tapones (u) en el lado opuesto.
Retire los tapones de los tornillos de la bisagra doble del lado izquierdo (n, k) (son 3) y vuelva a colocarlos en el lado opuesto (Dibujo 2).
Inserte el perno de la biscagra doble (m) en el calibre izquierdo del congelador (Dibujo 2).
Inserte la puerta del congelador en el perno de la bisagra inferior (f) (Dibujo 3).
Inserte la puerta del frigorífico en el perno de la bisagra superior (d) e inclinando ligermamente las puertas inserte el perno de la bisagra doble (m) al calibre de la puerta del frigorífico.
Dejando abiertas las puertas, fije la bisagra doble en el lado izquierdo mediante los 2 tornillos (c). No se olvide de colocar el distanciador plástico (b) de por debajo de la puerta. Ha de cuidarse de la nivelación de las puertas con respecto a la superficie lateral de la caja del frigorífico.
Coloque las manívelas (r) al lado opuesto e inserte los tapones de plástico (p) que se encuentran en la bolsa del presente manual de instrucciones (p) a los calibres libres. (Dibujo 4).
Coloque el aparato en su sitio, nivélelo y vuelva a enchufarlo.
Si no desea realizar Ud. mismo el proceso indicado anteriormente, llame al centro de servicio de asistren­cia técnica más cercano. Los técnicos realizarán el cambio de sentido de las puertas en forma profesion­al, cobrando un cargo por ello.
Conexión Eléctrica
Este frigorífico esta diseñado para funcionar con un suministro eléctrico de 230 V AC (~) 50 Hz.
El enchufe debe ser insertado en un enchufe hembra con contactos protegidos. Si no dispone de uno así, se recomienda que un electricista le instale uno con toma a tierra cerca del aparato que se conforme a las normas de su país.
Este aparato es conforme las siguentes nor­mas de C.E.E.
73/23 EEC del 19.02.73 (Norma de Bajo Voltaje) y subsiguientes modificaciones.
89/23 EEC del 03.05.89 (Norma Compatibilidad Electromagnética) y subsiguientes modifica­ciones.
96/57 EEC del 03.09.96 (Directiva sobre Rendimiento Energético) y sus subsiguientes modificaciones
16
ES
TTaabla de tiem
bla de tiem
pos de conser
pos de conservv
ación (1)
ación (1)
Tiempos y métodos de conservación de alimentos frescos dentro del
frigorífico
Alimentos Tiempo de conservación en días Método de empaquetado
123456 7
Carne cruda XXx x X Film de plástico, al vacío Carne guisada XXXx x x Recipiente tapado Carne asada XXXx x Recipiente tapado Carne picada cruda X Recipiente tapado Carne picada asada XXx x Recipiente tapado Embutido, salchichas XXx x Film de plástico, papel de antigrasa Pescado fresco X x x Film de plástico, al vacío Pescado guisado XXx x Recipiente tapado Pescado frito XXx x x Recipiente tapado Pescado enlatado y abierto X x x Recipiente tapado Pollo fresco XXXx x x Film de plástico, al vacío Pollo frito XXXx x x Recipiente tapado Gallina fresca XXx x x Film de plástico, al vacío Gallina cocida XXx x x Recipiente tapado Pato fresco, ganso XXXx x x Film de plástico, al vacío Pato asado, ganso X XXX x x x Recipiente tapado Mantequilla sin abrir X XXX XX XEnvase original Mantequilla abierta XXx x x x x Envase original Leche envasada XXXx x Envase original Nata, cremas XXx x Recipiente de plástico Requesón X XXX x x x Recipiente de plástico Queso curado X XXX XX XPapel de aluminio Queso tierno X XXX x x x Film de plástico Cuajada X XXX x x x Film de plástico Huevos X XXX XX X Espinacas XXx x Film de plástico Guisantes, habas X XXX x x x Film de plástico Champiñón XXx x x Film de plástico Zanahorias X XXX XX XFilm de plástico Pimiento XXxx x Toma te s X XXX XX XFilm de plástico Col X XXX Xx x Film de plástico Fruta delicada (fresas, frambuesas, etc.) XXXx x Film de plástico Otras frutas X XXX x x x Film de plástico Fruta enlatada y abierta XXXx x Recipiente tapado Tartas rellenas de crema XXx x Recipiente tapado
Nota:
X Tiempo normal de conservación x Tiempo posible de conservación (Solo productos realmente frescos)
17
ES
TTaabla de tiem
bla de tiem
pos de conser
pos de conservv
ación (2)
ación (2)
Tiempos y métodos de conservación de alimentos frescos dentro del
frigorífico
En el compartimento En el compartimento de
Alimentos de alimentos alimentos
frescos congelados **** -18 °C
Verduras:
Judías verdes, guisantes, menestra, maiz, etc. 1 día 12 meses
Alimentos ya cocinados:
Verduras, sobras, recetas con carne 1 día 12 meses
Alimentos ya cocinados:
Filetes de ternera, estofado de jamón, carne de cerdo etc. 1 día 6 meses
Alimentos a base de patatas / pasta:
Puré de patatas, todo tipo de pasta 1 día 12 meses Sopas:
Sopa con carne, sopa de verduras, etc. 1 día 6 meses Fruta:
Cerezas, arándanos, compota de frutas etc. 1 día 12 meses Carne: 5 meses Pollo, pato, ganso, filetes, caza 1 día 6 meses
Polos de hielo, helados 1 día 3 semanas
Gar
Gar
an
an
tía y S
tía y Serer
vicio P
vicio P
os
ostvtv
en
enttaa
Condiciones de la garantía
Servicio Posventa y recambios
Si inevitablemente tiene que llamar para solicitar asistencia técnica póngase en contacto con el centro de Servicio Técnico Oficial de la marca mas cercano a su domicilio.
Al llamar deberá suministrar la información indicada en la placa de características.
La placa de características se encuentra en la parte inferior izquierda, junto al cajón de la verdura. Toda la información que debe suministrar se encuentra en ésta placa (tipo, modelo, N° de serie, etc.). Anote aquí los datos de la placa de su aparato:
Modelo N° de Producto N° de Serie Fecha de Compra
El fabricante se reserva el derecho de realizar modificaciones que considere necesaria de los productos que
fabrica.
ELECTROLUX HOME PRODUCTS ESPAÑA, S.A Sociedad Unipersonal Albacete, nº. 3C - 28027 MADRID - CIF A08145872
Teléfono Servicio Técnico Oficial
902 116 388
www.service.electrolux.com
18
PT
Antes da instalação e utilização do aparelho, leia na íntegra este manual de instruções do utilizador. Este inclui precauções de segurança, sugestões, informações e ideias. Se for utilizado em conformidade com as instruções escritas, o frigorífico funcionará adequadamente, proporcionando-lhe uma grande satis­fação.
Os símbolos abaixo apresentados ajudam-no a encontrar as coisas com mais facilidade:
Precauções de segurança
As advertências e informações marcadas com este símbolo avisam-no da necessidade de segurança para si e para o seu aparelho.
Sugestões, informações úteis
Informações ambientais
Símbolos indicadores de ideias
Graças a este símbolo, as ideias podem ser encontradas consoante os alimentos e respectivo armazenamento.
O símbolo no produto ou na embalagem indica que este produto não pode ser tratado como lixo doméstico. Em vez disso, deve ser entregue ao centro de recolha selectiva para a reciclagem de equipamento eléctrico e electrónico. Ao garantir uma eliminação adequada deste produto, irá aju­dar a evitar eventuais consequências negativas para o meio ambiente e para a saúde pública, que, de outra forma, poderiam ser provocadas por um tratamento incorrecto do produto. Para obter infor­mações mais pormenorizadas sobre a reciclagem deste produto, contacte os serviços municipaliza­dos locais, o centro de recolha selectiva da sua área de residência ou o estabelecimento onde adquiriu o produto.
Índice
Índice
Informações importantes sobre a segurança 119
Prescrições gerais de segurança......................19
Prescrições de segurança referentes ás
crianças .............................................................19
Prescrições de segurança referentes á
entrada em funcionamento................................19
Precauções de segurança para isobutano........19
Instruções para o usuário ..................................20
Informação geral .............................................. 20
Descrição do aparelho, as suas partes
principais.......................................................... 20
Manuseio do aparelho.......................................21
Painel de controlo...........................................21
Cor de fundo do visor.....................................21
Manuseio do aparelho ......................................22
Colocação em funcionamento........................22
Regulação da temperatura.............................22
A utilização do refrigerador...............................22
Modo de compras ..........................................22
Armazenamento no refrigerador ....................22
Área do frío ....................................................23
Tempo de armazenamento e temperatura
dos alimentos .................................................23
Reciclagem do ar ...........................................23
Uso do congelador............................................23
Congelador .......................................................23
Armazenamento no congelador........................24
Preparação de cubos de gelo...........................24
Informações e conselhos úteis..........................24
Dicas e sugestões.............................................25
Como poupar energia ....................................25
O aparelho e o ambiente ...............................25
Manutenção.......................................................25
Descongelação...............................................25
Limpeza regular .............................................26
Congelador fora de uso .................................23
Solução de problemas ......................................26
Substituição da lâmpada................................26
Se algo não funciona .....................................26
Instruções para o instalador ..............................28
Dados técnicos..................................................28
Instalação do aparelho......................................28
Transporte, desembalagem ...........................28
Limpeza..........................................................28
Local de instalação ........................................28
Mudança do sentido de abertura da porta ....29
Conexão eléctrica ..........................................30
Quadro dos tempos de armazenamento (1) .....31
Quadro dos tempos de armazenamento (2) .....32
Garantia e serviço de assistência .....................32
Condições de garantia ...................................32
Serviço de assistência e peças de reposição32
19
PT
Inf
Inforor
mações de segur
mações de segur
ança im
ança im
por
porttanantteses
Prescrições gerais de segurança
Conserve o presente manual de instruções para que o mesmo acompanhe o aparelho em caso de mudança eventual ou cambio do proprietário. O presente aparelho foi desenhado para congelar, armazenar alimentos e deverá ser utilizado exclu­sivamente de acordo com este manual de instruções.
Os serviços de assistência, as reparações ­incluídos os câmbios ou as reparações do cabo eléctrico de conexão - deverão ser efectu­ados por empresas autorizadas para o efeito pelo fabricante. Para a reparação poderão ser uti-
lizadas exclusivamente peças de reposição fornecidas pela mesma empresa. Caso contrário o aparelho pode danificar-se ou causar danos mate­riais ou pessoais. O aparelho só ficará efectivamente desligado quando a ficha com dois pinos é retirada da toma­da de conexão. Por tal razão, antes da limpeza, manutenção ou descongelamento sempre retire a ficha (não puxando-o pelo cabo) da tomada. Em caso se a tomada é dificilmente acessível, desligue o aparelho cortando a rede de electricidade mesma. O cabo de alimentação da rede não deverá ser alongado!
Assegurar-se que a ficha não está esmagada / danificada.
- Uma ficha danificada pode originar um curto-cir­cuito e/ou um incêndio.
Evite colocar objectos pesados, ou o próprio aparelho, sobre o cabo eléctrico.
- Podería originar um curto-circuito e/ou um incên­dio.
Não desligar a ficha puxando pelo cabo. Não permitir que isso ocorra ao retirar o apar­elho do seu local de instalação habitual.
- Um cabo eléctrico danificado pode resultar num choque eléctrico e/ou curto-circuito e/ou incên­dio.
- Se o cabo eléctrico estiver danificado, deverá sem­pre ser substituido por um técnico qualificado ou colaborador do Serviço de Assistência Técnica Oficial.
Se a ficha e/ou a tomada tiverem a aparência de danificadas, não deve proceder-se à ligação eléctrica.
- Poderia resultar num choque eléctrico e/ou incên­dio.
É proibido explorar o aparelho sem o globo da ilu­minação interna. Ao limpar, descongelar o aparelho, retirar os ali­mentos congelados ou a forma de gelo não utilize utensílios pontiagudos ou rijos, porque os mesmos podem danificar o sistema de congelação. Repare-se em que não chegue agua para o regu­lador de temperatura, nem para as armaduras da ilu­minação. O gelo e os gelados que acabam de ser retirados do congelador, não deverão ser consumidos imedi­atamente, pois poderão provocar queimaduras. Uma vez descongelados, os alimentos, não dev­erão ser congelados novamente, senão consumi­dos o mais rapidamente possível. Em caso de alimentos de congelação rápida (Mirelite) observe sempre cuidadosamente as instruções do fabricante referentes ao prazo de con­servação. Está proibido acelerar o processo de descongelamento por meio de aquecedores eléctricos ou produtos quími­cos!
Não toque as partes plásticas do congelador com panelas esquentadas. Não armazene no congelador gases e líquidos inflamáveis, porque com esto correrá o perigo de explosão. Não coloque no congelador bebidas gaseificadas ou engarrafadas, nem frutas em calda. Verifique e limpe regularmente a saída da água de descongelação que se forma na hora da descongelação. Aliás, dentro do interior do aparelho existe uma etiqueta de advertência ao respeito. Em caso de entupido a água de descongelação acumulada poderá provocar o estra­go prematuro do aparelho.
Prescrições de segurança referentes ás crianças
Não deixe que as crianças brincarem com o mate­rial de embalagem do aparelho. A folha plástica pode provocar o perigo de asfixia. O aparelho deverá ser manuseado pelos adultos. As crianças não deverão brincar com o aparelho ou os seus dispositivos de regulação. Em caso se Você não mais pretenda utilizar o apar­elho, retire a ficha com dois pinos da tomada de conexão, corte o cabo de conexão á rede eléctrica (trate de faze-lo o mais perto possível ao aparelho) e desmonte a porta. É assim que Você poderá evi­tar que as crianças apanhem choque eléctrico ou fiquem fechadas dentro do aparelho. Este aparelho não se destina a ser utilizado por pes­soas (incluindo crianças) com capacidades mentais, sensoriais e físicas reduzidas, ou com falta de experiência e conhecimento, a não ser que sejam supervisionadas ou recebam instruções relativa­mente à utilização do aparelho, por parte de uma pessoa responsável pela sua segurança. As crianças devem ser supervisionadas para garan­tir que não brincam com o electrodoméstico.
Prescrições de segurança referentes ao posto em funcionamento
Encoste o aparelho á parede com o que evitará que as partes quentes (compressor, condensador) pos­sam ser tocadas ou pegadas, prevendo desta maneira as queimaduras eventuais. Ao deslocar o aparelho, verifique que o mesmo seja desligado da tomada de conexão. Ao situar o aparelho no seu lugar, certifique-se de que o cabo de alimentação eléctrica não fique debaixo do mesmo. Deverá garantir a boa circulação do ar em redor do aparelho para evitar o seu sobreaquecimento. Para conseguir a ventilação adequada, consulte as instruções de posto em funcionamento.
Precauções de segurança para isobu­tano
Aviso
A refrigeração do aparelho é feita com Isobutano (R600a) que é inflamável e explosivo. Aquando da montagem do aparelho, deixar espaço para ventilação ou, no caso de o encastrar, deixar aberturas para ventilação. Não usar objectos mecânicos ou outros para acelerar o processo de descongelação. Use somente aqueles que são recomendados pelo fabricante. Não danificar o circuito de refrigeração. Não usar aparelhos eléctricos dentro dos comparti­mentos de armazenamento de alimentos, a menos que sejam recomendados pelo fabricante.
Por motivos de segurança de vida e material observe as disposições do manual de
instruções, porque o fabricante de nenhuma maneira se responsabiliza pelos danos causados perla omissão das mesmas.
20
PT
Ins
Instrtr
uções par
uções par
a o usuár
a o usuárioio
Informação geral
A denominação oficial do aparelho é "combinação de frigorífico-congelador com dos motocompres­sores, com aparelho congelador situado em baixo". O aparelho, fora dos serviços tradicionais, dispõe também dum aparelho congelador, dotado de porta independente, e separado totalmente do outro módulo. Em conformidade com isto, o aparelho é apto para a armazenagem com refrigeração ou
supercongelação de alimentos, congelação caseira da quantidade de mercancia indicada nas instruções de operação, e igualmente para preparação de gelo.
O aparelho consegue cumprir com as prescrições dos padrões dentro dos limites de temperatura cor­respondentes a diferentes classes de clima.
A letra de sinalização da classe de clima encontra­se na placa de dados.
Descrição do aparelho, as suas partes principais
A - Refrigerador B - Congelador
1. Moldura do tecto
2. Guarnição de iluminação
3. Ventoionha
4. Prateleiras de vidro
5. Suporte de garrafas
6. Superfície de refrigeração
7. Área do frio
8. Colector de água de descongelação
9. Prateleira de vidro
10. Bandejas de frutas
11. Placa de dados
12. Compartimento de congelação
13. Compartimento(s) de armazenagem com cesta
14. Tubo de descarga de água de descongelação
15. Suportes reguláveis
16. Compartimento de manteiga
17. Estojo de ovos
18. Prateleira de porta
19. Perfil de estanqueidade da porta
20. Suporte de garrafas
21. Manípulos
22. Bandeja de gelo
23. Condensador
24. Desaguadouro da água de descongelação
25. Distanciador
26. Bandeja de vaporização
27. Compressor do congelador
28. Compressor do refrigerador
29. Rolamentos
21
PT
Manuseio do aparelho
Painel de controlo
A. Botão On/Off
Liga e desliga o aparelho.
B. Manípulo termóstato do congelador
Usado para ligar e desligar o congelador e para ajustar a temperatura no interior do congelador.
C. Botão de regulação da temperatura
Usado para regular a temperatura apresentada no visor.
Para apresentar a temperatura do frigorífico ou do congelador, pressione o botão uma ou duas vezes, respectivamente.
Consulte a descrição do visor da temperatura.
D. Visor de temperatura
Consulte a descrição no capítulo respectivo.
E. Selecção de função/botão de anulação do
alarme
Usado para seleccionar os modos de conge­lação rápida e de compras. Os modos estão disponíveis como se segue, ao pressionar o botão uma mais vezes:
Modo normal (defeito) Modo congelação rápida Modo de compras Modo normal
É usado o mesmo botão para anular o sinal acústico de alarme, veja a descrição na cor de fundo do visor.
F. Manípulo termóstato do frigorífico
Usado para ligar e desligar o frigorífico e para ajustar a temperatura no interior do frigorífico.
Os elementos do visor da temperatura são os seguintes:
1. Símbolo do ambiente
São visualizados quando os dígitos represen­tam a temperatura ambiente.
2. Símbolo do frigorífico
Escuro, quando os dígitos representam a tem­peratura do frigorifico.
3. Símbolo do congelador
Escuro, quando os dígitos representam a tem­peratura do congelador.
4. Dígitos
Por defeito os dígitos apresentam a temperatura ambiente e aparece o símbolo do ambiente.
Os dígitos também podem apresentar:
A temperatura média no interior do frigorífico depois de pressionado o botão “C” durante alguns momentos (o símbolo do frigorifico é escuro).
A temperatura mais elevada no interior do conge­lador depois de pressionado o botão “C” duas vezes (o símbolo do congelador é escuro).
A temperatura ajustada do frigorífico (valor inter­mitente) quando o manípulo “F” é rodado durante alguns momentos.
A temperatura ajustada do congelador (valor intermitente) quando o manípulo “B” é rodado durante alguns momentos.
5. Símbolo de congelação rápida
Visível, quando o aparelho funciona em modo de congelação rápida. Consulte o capítulo sobre congelação.
6. Símbolo de temperatura elevada
Visível, quando a temperatura no frigorífico é muito elevada.
Consulte a descrição sobre a cor de fundo do visor.
7. Símbolo de compras
Visível, quando o aparelho funciona em modo de compras. Consulte o capítulo sobre como usar o frigorífico.
Cor de fundo do visor
Por defeito a cor do visor é azul. Enquanto o botão ou manípulo é usado o fundo do visor fica azul brilhante permanecendo assim durante alguns momentos. O fundo do visor fica vermelho, se a temperatura no interior do congelador for muito elevada (alarme). Se, neste caso, os dígitos ficarem intermitentes a temper­atura real no interior do congelador, o símbolo de temperatura elevada pisca e é accionado um sinal acústico de alarme. A temperatura pode ficar muito elevada nos seguintes casos:
Imediatamente após o aparelho ser ligado à cor­rente eléctrica
22
PT
A porta do congelador ser deixada aberta durante um período longo de tempo
Existir uma avaria de funcionamento no conge­lador
Para desligar o alarme sonoro pressione o botão “E”. O visor volta a apresentar a temperatura ambiente, embora o fundo do visor permaneça vermelho até que o congelador atinja a temperatura adequada. Caso não pressione nenhum botão durante o alarme, pressione o botão “E” quando o som acabar para ver a temperatura mais quente atingida durante o perío­do de alarme.
Manuseio do aparelho
Colocação em funcionamento
Coloque todos os acessórios no aparelho e ligue-o à corrente eléctrica.
Pressione o botão “A”. A luz de presença do visor acende.
O aparelho está pronto para usar. Pressionar novamente o botão “A” desliga o aparelho,
mas este continua em tensão.
Frigorífico
Para ligar o frigorífico, rode o manípulo do termósta­to (“F”) para uma posição acima do mínimo.
Para desligar o frigorífico, rode o manípulo do ter­móstato (“F”) para a posição off.
Congelador
Para ligar o congelador, rode o manípulo do termós­tato (“B”) para uma posição acima do mínimo.
Para desligar o congelador, rode o manípulo do ter­móstato (“B”) para a posição off.
Nota: O aparelho não pode ser ligado ou desligado se desligado da corrente eléctrica, ou se não estiver ligado à corrente eléctrica. Após a ligação da cor­rente eléctrica, o aparelho regressa ao mesmo esta­do de funcionamento em que se encontrava antes da interrupção.
Regulação da temperatura
Dependendo do ajuste, o controlo electrónico liga e desliga automaticamente a refrigeração durante mais ou menos tempo assegurando desta forma a temper­atura pretendida.
A temperatura do frigorífico e do congelador podem ser ajustadas com os manípulos “F” e “B”, respectiva­mente. A temperatura pretendida aparece a piscar no respectivo visor.
Para uma utilização diária normal é aconselhado uma temperatura média, ou seja +5°C para o frigorí­fico e menos de -18°C para o congelador.
O aparelho deve funcionar durante um período de 24 horas sempre que o ajuste da temperatura for alter­ado. Isto permite que a temperatura estabilize no interior do aparelho.
A temperatura do interior do frigorífico é influenciada não só pela posição do termóstato mas também pela temperatura ambiente, pela frequência da abertura da porta e pela quantidade de alimentos colocada no frigorífico, etc.
Quando é ajustada a temperatura mais
baixa no caso de aumento de necessidade devido a por exemplo tremores de terra o com­pressor pode funcionar de forma continuada. Isto não provoca qualquer dano no aparelho.
A utilização do refrigerador
Para obter uma refrigeração adequada, é muito
importante que haja uma circulação de ar no inte­rior do refrigerador.Por isso, não deverá cobrir a ranhura entre as prateleiras de grade com papel, tabuleiros, etc.
Não coloque alimentos quentes dentro do
refrigerador, deixe primeiro arrefecê-los à tem­peratura ambiente.Isto permite evitar a formação de geada branca.
Os alimentos absorvem o cheiro de outros ali-
mentos, por isso, deverá colocá-los em recipi­entes fechados ou embrulhados em celofane, folha de alumínio ou película aderente antes de guardá-los no refrigerador.Isto permite conservar a humidade original dos alimentos, ou seja, os legumes guarda­dos não secam após alguns dias.
Modo de compras
Antes de colocar uma grande quantidade de alimen­tos no compartimento do frigorífico (por exemplo, quando regressa das compras):
pressione o botão de selecção da função uma ou duas vezes uma vez que a ocasião necessita que o modo de compras entre em funcionamento (o símbo­lo do modo de compras é apresentado no visor). Desta forma o frigorífico alcança a temperatura mais baixa possí
vel para refrigerar uma maior quantidade de alimen­tos.Para sair deste modo pressione novamente o botão de selecção da função. Caso não o faça, o frig­orífico regressa ao modo automático após algum tempo.
Armazenamento no refrigerador
Rogamos que, ao colocar diferentes alimentos no refrigerador, observe a esquema indicada na diagra­ma:
1. Produtos de confeitaria, pratos prontos em recip-
ientes, carnes frescas, carnes frias, bebidas.
2. Leite, produtos de leite, em recipientes.
3. Frutas, legumes, saladas.
4. Queixo, manteiga.
5. Ovos.
6. Iogurte, creme azedo.
23
PT
7. Garrafas pequenas, refrescos.
8. Garrafas grandes, bebidas.
9. Frescos, como peixe, carne, produtos do mar
Área do frio
O produto está equipado com esta característica na parte do refrigerador. Este compartimento é indicado para a melhor conservação de alimentos frescos, como peixe, carne, produtos do mar uma vez que a temperatura é mais baixa do que no resto do refriger­ador. Encontra-se na parte inferior, directamente acima da gaveta dos vegetais.
Tempo de armazenamento e tem­peratura dos alimentos
Respeito a duração do armazenamento é o quadro do tempo de armazenamento - no fim do presente manual - que oferece orientação.
Sendo que o tempo de armazenamento depende da frescura e do tratamento do alimento refrigerado, pre­viamente não se pode determina-lo com precis-ão. Por tal razão, os tempos de armazenamento indica­dos são apenas de carácter informativo.
Em caso se Voc-ê não deseja usar imediatamente os alimentos congelados recentemente comprados, pode armazena-os no refrigerador aproximadamente 1 dia (até a sua descongelação).
Reciclagem do ar
O compartimento do refrigerador está equipado com uma ventoinha D.A.C. (Refrigeração dinâmica do ar) que pode ser ligada através de um interruptor. A luz verde, quando acesa, significa que a ventoinha está a trabalhar.
Recomendamos que a ventoinha (D.A.C.) seja uti­lizada quando a temperatura exceder os 25ºC.
Este dispositivo permite a refrigeração rápida de ali­mentos e obter uma temperatura uniforme no com­partimento.
Uso do congelador Congelador
O aparelho pode ser usado para congelar alimentos frescos nas quantidades especificadas na etiqueta do mesmo. A congelação de diferentes produtos deve ser sempre efectuada após uma correcta preparação dos alimentos a congelar.
Pressione o botão de selecção da função uma ou duas vezes uma vez que a ocasião necessita que o modo de congelação rápida entre em funcionamento (o símbolo de congelação rápida aparece no visor). 4 horas antes de colocar no aparelho pequenas quan­tidades de alimentos frescos ou 24 horas antes de colocar grandes quantidades no aparelho.
Coloque os alimentos congelados anteriormente ou alguns deles em outro cesto(s). Coloque os alimen­tos frescos no cesto superior, deixando espaço sufi­ciente para o ar circular. Se existir algum alimento congelado anteriormente no cesto superior, coloque­os num outro lado doo cesto para evitar o contacto entre os alimentos frescos e os já congelados.
Deixe o aparelho a funcionar desta forma durante 24 horas.
Para sair do modo de congelação rápida pressione novamente o botão de selecção desta função. Caso não o faça, o congelador regressa ao modo automáti­co após algum tempo.
No caso de pretender congelar a quantidade de ali­mentos aconselhada pelo fabricante retire o cesto superior do aparelho e distribua os alimentos uni­formemente directamente sobre a grelha de refriger­ação.
Nunca congele ao mesmo tempo alimentos
em quantidades superiores às apresen­tadas em “Dados técnicos”, ou a congelação poderá não ser a correcta e depois de desconge­lados os alimentos podem estar deteriorados (perda de sabor e aroma, etc.).
Não faça gelo durante a congelação, porque
isto reduz a capacidade de congelação do aparelho.
A bandeja de congelação é adequada para
congelar frutos pequenos (amoras, moran-
24
PT
gos, passas, etc.). Os frutos devem ser colocados na bandeja em camadas sem embalagem. Depois de congelados podem ser embalados e distribuí­dos pelos vários compartimentos.
Armazenamento no congelador
Após a congelação, é conveniente colocar os alimen­tos congelados novamente nas gavetas de conge­lação (1 ou 2).Isto permite criar espaço para conge­lar outros alimentos.Deste modo, os alimentos guardados não são influenciados pela congelação de outros alimentos frescos.
Caso necessite de guardar quantidades maiores de alimentos, pode remover os compartimentos de con­gelação, excepto o compartimento inferior, e colocar os alimentos directamente na área de refrigeração.
Se adquirir produtos já congelados, respeite
sempre o prazo de armazenamento indicado na embalagem.Sobre o armazenamento de alimen­tos congelados por si, consulte os conselhos afixa­dos na porta do aparelho.Os símbolos indicam os respectivos alimentos, e os números representam o prazo de validade máximo em meses.
O armazenamento de “produtos ultra-congela-
dos“ de congelação rápida só não tem um inconveniente se estes não forem minimamente descongelados até serem guardados no congelador.
Os alimentos ultra-congelados ou congelados por um processo rápido não devem ser novamente congela­dos, mas consumidos o mais rapidamente possível.
Preparação de cubos de gelo
Para fazer cubos de gelo encha com água a bandeja incluída para o efeito e coloque-a no compartimento congelador. Regular a temperatura do congelador para o valor mais baixo possível pode encurtar o tempo de preparação dos cubos de gelo. Quando ter­minar não esquecer de repor novamente a temper­atura do congelador para o valor apropriado.
Quando prontos os cubos de gelos podem ser retira­dos com água corrente ou torcendo a bandeja. Se a bandeja ficar agarrada ao compartimento, deve evitar o uso de ferramentas metálicas ou de facas para a retirar pois pode danificar o sistema de refrigeração.
Informações e conselhos
úteis
As prateleiras variáveis devem ter especial atenção uma vez que aumentam consideravel­mente a capacidade de utilização do comparti­mento de alimentos frescos. Também é possível alterar a disposição das prateleiras quando a porta estiver aberta a um ângulo de 90°.
Depois de abrir e fechar a porta do congelador, o vácuo aumenta no interior do aparelho devido à baixa temperatura. Aguarde 2-3 minutos depois de fechar a porta caso a deseje abrir novamente enquanto a pressão interna estabiliza.
Tenha atenção ao operar o congelador numa posição de controlo termostático para que a tem­peratura interna nunca seja superior a -18°C.
É aconselhável certificar-se que o aparelho fun­ciona correctamente todos os dias para detectar atempadamente possíveis avarias e evitar a dete­rioração dos alimentos congelados.
Sons de funcionamento normal.
Estalido: Quando o controlo eléctrico ligar ou desligar o compressor, será ouvido um estali­do.
Poderá ouvir um som discreto de gorgolejar ou borbulhar quando o refrigerante é bombea­do através da bobinas na parte posterior para a placa de refrigeração/evaporador.
Borbulhar: Quando o compressor é ligado, e o agente de refrigeração começar a fluir nos tubos, este pode ser seguido de um som de batimento (zumbido, pequeno ruído, goteja­mento e escorrimento). O som pode ser ouvi­do durante algum tempo mesmo após o com­pressor ser desligado.
O evaporador do frigorífico (esta parte arrefece a secção do frigorífico) tem espuma dentro do armário. A temperatura nesta área muda durante o seu funcionamento e, ao mesmo tempo, as suas dimensões alteram-se ligeiramente. Estas alterações poderão causar um ruído de partir, que é natural, sendo um fenómeno inofensivo.
Caso deseje verificar a temperatura dos alimen­tos armazenador no refrigerador, defina o botão do termóstato para uma posição intermédia, coloque um copo de água no interior do armário e coloque um termómetro adequado com uma precisão de +/- 1°C no seu interior. Se após 6 horas obtiver um valor entre +3°C e +8°C, sig­nifica que o refrigerador está a funcionar correc­tamente. A medição deverá ser efectuada sob condições estáveis (sem alteração da carga).
Se a temperatura do congelador for medida uti­lizando um termómetro, coloque-o entre os pro­dutos para que reflicta a temperatura real dos produtos congelados.
25
PT
Dicas e sugestões
Neste capítulo encontrará dicas e sugestões valiosas relacionadas com o uso mais económico do aparelho e igualmente lhe oferecemos informações ambien­tais.
Como poupar energia
Evite instalar o aparelho num local exposto ao sol ou próximo de uma fonte de calor.
Certifique-se os condensadores e compressores possuem uma boa ventilação.Para tal, não obstrua a circulação de ar.
Guarde os alimentos em recipientes que fechem bem ou embrulhados em película, para evitar a formação de geada branca.
Evite abrir as portas desnecessariamente ou deixá-las abertas durante muito tempo.
Os alimentos quentes só devem ser guardados no refrigerador após terem arrefecido à temper­atura ambiente.
Mantenha o condensador sempre limpo.
O aparelho e o ambiente
Ao comprar o presente aparelho, Você acaba de adquirir um refrigerador doméstico, cujos materiais de isolamento e agente refrigerante contêm unica­mente substâncias não agressivas ao meio ambiente e, sendo assim, de nenhum modo danificam a capa de ozónio que rodeia a Terra.
Em caso de compra do aparelho não agressivo ao meio ambiente o fabricante oferece que simultanea­mente com a entrega do aparelho no domicilio do consumidor recebe de volta sem custos o seu apar­elho usado pertencente a sua gama de produtos e igualmente encarrega-se de leva-lo e usa-lo, ou destrui-lo de acordo com as disposições da defesa do meio ambiente.
A pretensão do levantamento do velho aparelho de troca deverá ser declarada simultaneamente e no lugar da compra da aparelho novo, comunicando-a ao comerciante actuante.
O fabricante por meio de contrato concluído com os seus sócios comerciais assegura a possibilidade da devolução e a informação respectiva dos consumi­dores em cada posto comercializante.
Manutençăo
Descongelaçăo
O próprio funcionamento do aparelho faz com que uma parte da humidade que se encontra na área de refrigeração se transforme em geada branca e camadas de gelo.
A camada grossa de geada branca ou de gelo possui um efeito de isolamento e prejudica a capacidade de refrigeração, causando o aumento da temperatura na área de refrigeração e um maior consumo de ener­gia.
Neste tipo de aparelho, a descongelação das super­fícies de refrigeração é totalmente automática, sem qualquer intervenção exterior.O regulador de temper­atura interrompe durante um curto ou longo período regularmente o funcionamento do compressor, inter­rompendo também o processo de refrigeração. Neste caso, a temperatura no interior do aparelho sobe acima de 0 °C e faz com que seja iniciado o proces­so de descongelação.Se a temperatura da superfí­cies de refrigeração atingir +3 a +4 °C, o regulador de temperatura coloca o sistema outra vez automati­camente em funcionamento.
Á água de descongelação escoa através dos canais para o recipiente colector por cima do compressor e evapora devido ao calor emitido pelo compressor.
A abertura de escoamento da água de
descongelação deve ser inspeccionada e limpa com regularidade, pois se esta entupir, a água de descongelação ali acumulada pode pen­etrar no isolamento do parelho e causar avarias.
A limpeza da abertura do canal de escoamento deve ser efectuada com o limpador de tubos juntamente fornecido e apresentado na figura.O limpador de tubos deve ser guardado na abertura de escoamen­to.
Uma das situações mais típicas para o entupimento da abertura do canal de escoamento acontece, quan­do os alimentos embrulhados em papel são coloca­dos no frigorífico e estes ficam em contacto com a parede traseira do refrigerador e agarrados à parede devido à força do frio. Se retirar o produto precisa­mente neste momento, o papel rasga, vai parar ao canal de escoamento e entope-o.
Se guardar alimentos embrulhados em papel, tenha bastante cuidado para evitar um entupimento.
Em caso de uma maior carga, por exemplo,
devido ao excesso de calor durante o Verão, pode acontecer que o frigorífico fique a funcionar temporariamente em modo contínuo e a desconge­lação automática não funcionar durante este tempo.
Se ficarem manchas de gelo ou de geada branca na parede traseira no frigorífico, não significa que há uma avaria.
26
O congelador não pode ser equipado com um sis­tema de descongelação automática, uma vez que os produtos congelados não suportam a temperatura ambiente.
Por isso, pode remover a geada branca e o gelo com a espátula de plástico juntamente fornecida.
Se a cama de geada branca ou de gelo for tão grossa que não consiga removê-la com a ajuda da espátula de plástico, é necessário descongelar as chapa de refrigeração. A frequência desta descongelação depende da intensidade de utilização (por norma, 2 a 3 vezes por ano).
Retire os produtos congelados do congelador, coloque-os num cesto forrado com papel ou pano e num local fresco, ou guarde os alimentos provisoria­mente noutro frigorífico.
Desligue a ficha da tomada e a alimentação de cor­rente de ambos os elementos do aparelho.
Abra as portas de ambos os elementos e limpe o refrigerador conforme as instruções do capítulo “Limpeza regular”, a manutenção e a limpeza do con­gelador deve ser efectuada conforme as instruções seguintes:
Para escoar a água de descongelação do conge­lador, retire a peça de ligação instalada em baixo ao centro e insira-a ao contrário, conforme o desenho. Coloque uma tigela por baixo da peça de ligação para apanhar o líquido.
Após a descongelação, insira novamente a peça de ligação na sua posição inicial.
A tigela apresentada na figura não faz parte dos acessórios do aparelho!
Após descongelar e escoar a água de desconge­lação, deve enxugar as superfícies.
Insira a ficha novamente na tomada e coloque os ali­mentos outra vez dentro do aparelho.
É recomendável ligar o aparelho durante algumas horas no máximo, para atingir a temperatura de refrigeração necessária.
Limpeza regular
É aconselhável realizar a limpeza do interior do refrig­erador por 3-4 semanas, por água morna (a do con­gelador é conveniente realizar simultaneamente com a descongelação).
É proibido usar substância esfregadora ou sabão para a limpeza.
Depois de desligar o aparelho lave-o com água morna e enxugue-o.
Para a limpeza do perfil de vedação da porta aplique água limpa.
Ao acabar a limpeza, volte a ligar o aparelho á rede eléctrica.
Recomendamos que anualmente uma ou duas vezes elimine a capa de pó e sujidade acumulada na parte traseira do aparelho e no condensador, e limpar a bandeja de evaporação previa, montada encima do compressor.
Congelador fora de uso
Se você não pretende usar o congelador durante um longo período de tempo, proceda de maneira seguinte:
Desligue o aparelho da rede eléctrica. Retire os alimentos do aparelho. Execute a descongelação e a limpeza segundo as
indicações anteriores. Deixe a porta entreaberta para evitar a formação de
cheiro no espaço interior.
Solução de problemas
Substituição das lâmpadas
Se a lâmpada fundir, pode substitui-la de acordo com as instruções seguintes:
Desligue o aparelho da corrente eléctrica. Desaperte o parafuso que prende a tampa (1) pres-
sione a patilha (2) e deslize a tampa no sentido indi­cado pela seta (3). Pode agora substituir a lâmpada (tipo da lâmpada: 230-240 V, 15 W, casquilho E14).
Depois de substituir a lâmpada, volte a colocar a tampa, aperte o parafuso e ligue o aparelho à cor­rente eléctrica.
Se algo não funciona
Durante o funcionamento do aparelho podem aconte­cer alguns pequenos mas inconvenientes defeitos, cuja solução não exige a deslocação dum técnico a sua casa. No quadro seguinte queremos oferece-lhe as respectivas orientações, para evitar os custos desnecessários de assistência ao domicilio.
Chamamos a sua atenção ao fato de que o funciona­mento do aparelho é acompanhado por certos efeitos sonidos (ruído do compressor e da circulação) que não constituem defeito, senão são sinais do fun­cionamento normal.
PT
27
Relembramos uma vez mais que o aparelho funciona de forma descontínua, pelo que a
parada do compressor não significa que o aparelho
esteja desligado, razão pela qual É PROIBIDO tocar as partes eléctricas do aparelho antes de retirar a ficha de dois pinos da tomada de conexão!
Problema
A temperatura no refrig­erador é demasiado ele­vada
A temperatura no con­gelador é demasiado elevada
Sai água pela parede traseira do frigorífico.
Entra água para o frig­orífico
Escorre água para o chão.
Elevada formação de geada branca e de gelo
O compressor está a funcionar permanente­mente.
O aparelho não fun­ciona. A refrigeração e a iluminação não fun­cionam.
O aparelho faz muito ruído.
Causa possível
O regulador da temperatura não está correc­tamente ajustado.
Os alimentos não estão suficientemente frios ou estão mal posicionados.
A porta não fecha bem, não está totalmente fechada.
O regulador da temperatura não está correc­tamente ajustado.
A porta não fecha bem ou não está total­mente fechada.
Guardou uma quantidade maior de alimentos do que a permitida.
Os alimentos guardados para congelar estão muito encostados uns aos outros.
É perfeitamente normal. A geada branca derrete na parede traseira
devido à descongelação automática. A abertura de escoamento está entupida. Os alimentos foram colocados, de modo a
impedir o escoamento da água para o recipi­ente colector.
O canal de escoamento não aponta para a ban­deja de evaporação por cima do compressor.
Os alimentos não estão todos devidamente embrulhados.
As portas não estão bem fechadas ou não fecham bem.
O regulador da temperatura não está correc­tamente ajustado.
O regulador da temperatura não está correc­tamente ajustado.
As portas não estão bem fechadas ou não fecham bem.
Guardou demasiados alimentos para conge­lar no congelador.
Os alimentos guardados estão demasiado quentes.
O local de instalação do aparelho é demasia­do quente.
A ficha não foi correctamente ligada à tomada. O fusível queimou.
O regulador da temperatura não está correc­tamente ajustado.
A alimentação de corrente eléctrica na toma­da falhou (tente ligar outro aparelho para fazer o teste.
O aparelho não está correctamente alinhado.
Resolução
Aumente a posição do regulador de temperatu­ra.
Distribua melhor os alimentos. Verifique se a porta está totalmente fechada ou
se o perfil de vedação está sujo ou danificado.
Aumente a posição do regulador de temperatu­ra.
Verifique se a porta está totalmente fechada ou se o perfil de vedação está sujo ou danificado.
Aguarde algumas horas e verifique novamente a temperatura. Distribua os alimentos, de modo a não obstru­ir a circulação de ar.
Limpe a abertura do canal de escoamento. Distribua os alimentos, de modo a não tocarem
directamente na parede traseira.
Coloque a extremidade do canal de escoamen­to para a bandeja de evaporação por cima do compressor.
Embrulhe melhor os alimentos.
Verifique se a porta está totalmente fechada ou se o perfil de vedação está sujo ou danificado.
Aumente a posição do regulador de temperatu­ra.
Aumente a posição do regulador de temperatu­ra.
Verifique se a porta está totalmente fechada ou se o perfil de vedação está sujo ou danificado.
Aguarde algumas horas e verifique novamente a temperatura.
Guarde apenas alimentos que não tenham uma temperatura superior à temperatura ambi­ente.
Se possível, tente diminuir a temperatura ambi­ente do local de instalação.
Ligue a tomada correctamente. Substitua o fusível. Coloque o aparelho em funcionamento, de
acordo com as instruções do capítulo “Colocação em funcionamento”.
Chame um electricista.
Verifique se a estabilidade do aparelho (todos os pés têm de assentar no chão).
Em caso se as sugestões não derem resultado, contacte o serviço de assistência de marca mais próxima.
PT
28
PT
Ins
Instrtr
uções par
uções par
a os ins
a os instt
alador
alador
Dados técnicos
Modelo
Capacidade bruto (l)
Capacidade líquido (l)
Largura (mm) Altura (mm) Profundidade (mm) Consumo de energia (kW / 24h)
(kW / año) Classe de energia, conforme normas da UE Capacidade de congelação (kg/24h) Tempo de subida (h) Potência (W) Peso (kg) Número de compresores
ZRB 36 NDX ZRB 36 NDX8
Compartimento congelador: 249
Compartimento frigorífico: 110
Compartimento congelador: 245
Compartimento frigorífico: 92
595
1850
632
0,96
350
A 12 20 40 81
2
Instalação do aparelho Transporte, desembalagem
Recomendamos que o aparelho seja entregue na embalagem original, na posição vertical, de
acordo com o aviso da embalagem. O aparelho não deve ser ligado nas duas horas sub-
sequentes ao transporte. Desembale o aparelho e verifique se este sofreu
algum dano durante o transporte. Se tiver sofrido, comunique-o imediatamente ao vendedor. Nesse caso, conserve a embalagem.
Limpeza
Retire todas as fitas adesivas e outros elementos que prendem os acessórios no interior do aparelho.
Limpe o aparelho por dentro com água morna e um detergente suave.Para este efeito, utilize um pano macio.
Após a limpeza, seque o interior do aparelho.
Local de instalação
A temperatura ambiente influencia o consumo de energia do aparelho e o seu funcionamento.
Quando escolher o local de instalação, tenha em conta que o aparelho deve funcionar de acordo com a classe climática especificada na tabela e com os val­ores limite de temperatura ambiente.
Classe climática Temperatura de ambiente
SN +10 … +32 ° C
N +16 … +32 ° C
ST +18 … +38 ° C
Se a temperatura ambiente descer abaixo do valor mínimo, a temperatura no compartimento de refrig-
eração do aparelho pode subir acima da marca da temperatura especificada .
Se a temperatura ambiente exceder o valor máximo, as consequências reflectem-se na duração de fun­cionamento do compressor, em avarias de funciona­mento durante a descongelação automática, no aumento da temperatura interior ou no aumento do consumo de energia.
Instale as peças de distanciamento, que se encontram no saco de acessórios, nos cantos superiores, na parte posterior do aparelho.
Desaperte os parafusos, coloque as peças de distan­ciamento e aperte os parafusos novamente.
Quando instalar o frigorífico, certifique-se que este fica apoiado na horizontal.A posição horizontal pode ser ajustada com a ajuda dos pés ajustáveis, na parte frontal inferior do aparelho.
29
PT
Não instale o aparelho em locais expostos ao sol ou na proximidade do fogão ou forno.
Se por causa do mobiliário de cozinha for necessário colocar o aparelho na proximidade do fogão, respeite as seguintes distâncias mínimas:
Caso disponha de menos de 3 cm de distância em relação ao fogão a gás ou eléctrico, é necessário instalar entre os aparelhos uma placa de isolamento não inflamável com uma espes­sura mínima de 0,5 a 1 cm.
Se tiver um forno a óleo ou carvão, a distância tem de ser 30 cm, uma vez que possuem uma dissipação térmica superior.
O refrigerador foi construído de forma a poder fun­cionar, mesmo que seja instalado contra a parede até ao encosto.
Para instalar o aparelho devem ser respeitadas as distâncias mínimas apresentadas:
A: Instalação por baixo de um armário de parede. B: Instalação solta.
Mudança do sentido de abertura da porta
Caso a instalação ou manuseamento do aparelho o exija, existe a possibilidade de remontagem do senti­do de abertura da porta, da direita para a esquerda.
A abertura da porta dos aparelhos existentes no mer­cado é feita para o lado direito.
Execute as operações seguintes de acordo com as imagens e explicações:
Para efectuar as operações a seguir listadas, recomendamos que peça ajuda a outra pessoa que possa manter as portas seguras durante a execução das operações.
Desligue o aparelho da corrente eléctrica.
Abra as portas e desmonte os suportes duplos da porta (a, b) removendo os parafusos (2 peças) (c) (Fig. 2).
Retire gradualmente o suporte duplo da porta (a, b, c) do compartimento inclinando ligeiramente ambas as portas. Não se esqueça de remover o distanciador de plástico (b) por baixo do suporte (Fig. 2).
Retire a porta do refrigerador puxando-a cuida­dosamente para baixo.
Retire a porta do congelador puxando-a cuida­dosamente para cima.
Remova a fixa na parte superior da porta do refrigerador e coloque-a no outro lado.
Remova a fixa na parte superior da porta do con­gelador e coloque-a no outro lado.
30
PT
Conexión Eléctrica
Este frigorífico esta diseñado para funcionar con un suministro eléctrico de 230 V AC (~) 50 Hz.
El enchufe debe ser insertado en un enchufe hembra con contactos protegidos. Si no dispone de uno así, se recomienda que un electricista le instale uno con toma a tierra cerca del aparato que se conforme a las normas de su país.
Este aparato es conforme las siguentes nor­mas de C.E.E.
73/23 EEC del 19.02.73 (Norma de Bajo Voltaje) y subsiguientes modificaciones.
89/23 EEC del 03.05.89 (Norma Compatibilidad Electromagnética) y subsiguientes modifica­ciones.
96/57 EEC - 96/09/03 (Directiva de Eficiência Energética) e respectivas adendas
Desaperte o pino superior do suporte da porta (d) do refrigerador e volte a apertá-lo no outro lado (Fig. 1).
Remova as fichas (u) na parte inferior do aparel­ho (Fig. 3).
Remova o suporte superior (e) desapertando os parafusos (s) e monte-a no outro lado (Fig. 3).
Desaperte o pino do suporte inferior (f) e a respectiva anilha (h) e volte a apertá-lo no outro orifício do suporte inferior.
Volte a colocar as fichas (u) no outro lado. Remova as tachas de cobertura (3 peças) (n, k)
do suporte duplo da porta no lado esquerdo e coloque-as no outro lado (Fig. 2).
Coloque o pino do suporte duplo da porta (m) no orifício esquerdo da porta do congelador (Fig. 2).
Instale a porta do congelador no pino do suporte da porta inferior (f) (Fig. 3).
Instale a porta do refrigerador no pino do suporte superior da porta (d), incline ligeiramente ambas as portas para colocar o pino duplo da porta (m) no orifício esquerdo da porta do refrigerador.
Abrindo as portas, coloque o suporte duplo da porta no lado esquerdo utilizando os parafusos (2 peças) (c). Não se esqueça de voltar a colocar o distanciador de plástico (b) por baixo do suporte. Tenha atenção para que os cantos da porta este­jam paralelos com a margem da camisa do apar­elho.
Coloque os manípulos (r) no outro lado e coloque as tachas de cobertura de plástico (p) fornecidas no saco de plástico deste manual de instruções nos orifícios livres. (Fig. 4).
Coloque o aparelho no seu lugar, nivele-o e ligue­o à corrente eléctrica.
No caso de não desejar executar as operações ante­riores, contacte o serviço de reparação autorizado mais próximo. Os técnicos executarão a remontagem de maneira competente à sua conta.
SP/Za/43-1. (07.)
31
Quadr
Quadr
o dos t
o dos temem
pos de conser
pos de conservv
ação (1)
ação (1)
Tempos e métodos de conservação de alimentos frescos dentro do frig-
orífico
PT
Alimentos Tempo de conservação em dias Método de embalagem
1 234 56 7
Carne crua XXx x X Película aderente, bem acondicionada Carne guisada XXXx x x Recipiente tapado Carne assada XXXx x Recipiente tapado Carne picada crua X Recipiente tapado Carne picada assada XXx x Recipiente tapado Enchidos, salchichas XX x x Película aderente, papel antigordura Peixe fresco X x x Película aderente, bem acondicionado Peixe guisado XXx x Recipiente tapado Peixe frito XXx x x Recipiente tapado Peixe enlatado e aberto X x x Recipiente tapado Frango fresco XXXx x x Película aderente, bem acondicionado Frango frito XXXx x x Recipiente tapado Galinha fresca XXx x x Película aderente, bem acondicionada Galinha cozida XXx x x Recipiente tapado Pato fresco, ganso XXXx x x Película aderente, bem acondicionado Pato assado, ganso XXXX x x x Recipiente tapado Manteiga fechada XXXX XX XEmbalagem original Manteiga aberta XXx x x x x Embalagem original Leite do dia XXX x x Embalagem original Natas XXx x Recipiente de plástico Requeijãó XXXX x x x Recipiente de plástico Queijo curado XXXX XX XPapel de alumínio Queijo fresco XXXX x x x Película aderente Ovos XXXX XX X Espinafres XXx x Película aderente Ervilhas, favas XXXX x x x Película aderente Cogumelos XXx x x Película aderente Cenouras XXXX XX XPelícula aderente Pimentos XXx x x Película aderente Tomates XXXX XX XPelícula aderente Couve XXXX X x x Película aderente Fruta delicada (morangos, framboesas, etc.) XXXx x Película aderente Otras frutas XXXX x x x Film de plástico Fruta enlatada e aberta XXXx x Recipiente tapado Tartes recheadas com creme XXx x Recipiente tapado
Nota:
X Tempo normal de conservação
x Tempo possível de conservação (Apenas produtos realmente frescos)
PT
Quadr
Quadr
o dos t
o dos temem
pos de conser
pos de conservv
ação (2)
ação (2)
Tempos de conservação de alimentos congelados
Alimentos
Legumes:
Leguminosas, legumes secos, milho, etc.
Alimentos já cozinhados:
Legumes, restos, receitas com carne
Alimentos já cozinhados:
Filetes de carne, guisados, carne de porco etc.
Alimentos à base de batatas/massa:
Puré de batata, todo o tipo de massa
Sopas:
Sopa de carne, sopa de legumes, etc.
Fruta:
Cerejas, mirtilhos, doce de frutas etc.
Carne:
Frango, pato, ganso, filetes, caça
Bolos gelados; gelados
No compartimento
dos alimentos fres-
cos +2 - +7 °C
1 dia
1 dia
1 dia
1 dia
1 dia
1 dia
1 dia
1 dia
No compartimento dos ali-
mentos congelados
-18 °C
12 meses
12 meses
6 meses
12 meses
6 meses
12 meses
5 meses 6 meses
3 setes
Gar
Garanan
tia e assis
tia e assis
tência
tência
Condições da garantia
Assistência e peças
Se tiver de chamar a assistência, indique o problema a um técnico do serviço de assistência.
Ao indicar o problema, deverá indicar o modelo do seu aparelho, conforme a placa de características.
A placa de características está colada no interior do compartimento frigorífico, junto à caixa de legumes, em baixo, à esquerda. Todos os dados necessários aí incluídos são necessários em qualquer chamada de assistência (tipo, modelo, número de série, etc.). Anote aqui os dados da placa de características do seu aparelho:
Modelo N.° do produto N.° de série Data de aquisição
O fabricante reserva-se o direito de efectuar alterações aos produtos.
Electrolux Service Quinta da Fonte Edificio Gonçalves Zarco-Q 35 2774-518 Paço de Arcos PORTUGAL Telef: 21 440 39 39
Printed by Océ Hungária Kft.
2007. 09. 04.
From the Electrolux Group. The world’s No.1 choice.
The Electrolux Group is the world's largest producer of powered appliances for kitchen, cleaning and outdoor use. More than 55 million Electrolux Group products (such as refrigerators, cookers, washing machines, vacuum clean­ers, chain saws and lawn mowers) are sold each year to a value of approx. USD 14 billion in more than 150 coun­tries around the world.
ALBACETE, no3C
28027 MADRID
Loading...
Buy Points How it Works FAQ Contact Us Questions and Suggestions Privacy Policy Cookie Policy Terms of Use
