m
Informações importantes sobre
segurança
Estas advertencias foram elaboradas para
sua segurança. Leia-as antes de instalar ou
utilizar este aparelho.
m Este aparelho deve ser manejado apenas por adul-
tos. Não deixe que as crianças mexam nos controlos
ou brinquem com o aparelho.
m Se a instalação requerer cualquer tipo de trabalho
eléctrico, este deve ser executado por um especialista qualificado.
m Este aparelho é pesado. Tome precauções quando o
deslocar.
m Assegure-se de que o cabo de alimentação não fica
preso debaixo do aparelho nem em contacto com o
motor.
m Este producto deve ser reparado, unicamente pelo
SERVIÇO DE ASSISTÊNCIA TÉCNICA OFICIAL e apenas se devem utilizar PEÇAS SOBRESSALENTES ORIGINAIS.
m Estes frigoríficos domésticos foram concebidos
unicamente para congelar e conservar produtos
alimentares.
m NÃO UTILIZE ELEMENTOS CORTANTES
para eliminar a camada de gelo. Esta camada
pode arrancar-se com uma espátula de plástico.
(Ver instruções para eliminação da camada de
gelo).
m Se descongelou algum produto, não o volte a
congelá-lo.
m Respeite as recomendações dos fabricantes de
alimentos.
m Não consuma cubos de gelo directamente do
congelador pois podem provocar queimaduras.
m Não coloque bebidas carbónicas nem gasosas
no congelador pois podem rebentar.
m Quando quiser desfazer-se de um frigorífico,
velho:
m Assegure-se de que a traseira do aparelho fica con-
tra a parede uma vez que existem peças que aquecem durante o funcionamento e não devem estar
acessíveis.
m Assegure-se de que a ventilação e adequada e contí-
nua pois caso contrário podem ocorrer danos no
aparelho ou os alimentos podem deteriorar-se.
m Depois de instalar o aparelho, aguarde pelo menos
quatro horas antes de o ligar para que o líquido refrigerante volte à sua posição correcta.
m As reparações efectuadas por pessoas não especiali-
zadas podem provocar avarias ou defeitos de funcionamento mais sérios. Entre em Contacto com o
Serviço de Assistência Técnica oficial mais próximo da sua residência.
m Antes de limpar ou reparar aparelho, assegure-se
de que está desligado da corrente.
m É perigoso alterar as características ou modificar o
producto de qualquer forma.
m Retire as portas pois as crianças poderão
ficar presas no interior do aparelho.
Remova o gás do sistema de refrigeração
antes de deitar fora o aparelho.
31
Indice
Informações importantes sobre
segurança pág. 31
Instalação pág. 33
Mudança do sentido de abertura
das portas e Colocação de panéis pág. 34
Regulação e Controlo pág. 35
Como utilizar o seu
Combinado pág. 36 - 37
Como cuidar do seu
Combinado pág. 38 - 39
Quando algo não funciona pág. 40 - 41
Ruidos normais durante
o funcionamento pág. 42
Garantía, Assisténcia técnica
e Peças sobresselentes pág. 43
Características técnicas pág. 44
32
Instalação
Colocação
Coloque o frigorífico fora do alcance directo dos
raios solares e longe de fontes de calor.
Respeite a ventilação recomendada na Fig. 1.
Certifique-se de que o frigorífico está bem nivelado,
para a proceder à sua nivelação gire os pés regulá-
veis. Desta forma evitará vibrações e ruídos, Fig. 2.
Este aparelho foi concebido por poder encostar-se à
parede e móveis laterais.
Limpieza do interior
Não utilize álcool nem qualquer outro produto de
limpeza que contenha álcool porque pode danificar o
aparelho.
Antes de utilizar, limpe o interior com água e sabão
neutro, para eliminar o odor característico a novo, e
seque-o cuidadosamente.
Não use detergentes ou pó abrasivo porque podem
danificar o acabamento.
Remova os elementos de fixação para transporte.
Fig. 1
Ligação eléctrica
mAntes de ligar o aparelho à corrente, asegure-se
de que a tensão e frequencia indicadas nas
«Características Técnicas» do seu aparelho, corres-
pondem ás da sua instalação doméstica.
mÉ indispensável ligar o aparelho a uma tomada de
terra eficiente. Para esse fim, a ficha do cabo ali-
mentação está dotada do respectivo contacto. Se a
tomada de corrente da sua instalação doméstica não
possui ligação à terra. ligue o aparelho a uma insta-
lação de terra separada, conforme as normas vigen-
tes.
O FABRICANTE NAO ASSUME QUALQUIER
RESPONSABILIDADE CASO ESTAS NORMAS
NAO SEJAM RESPEITADAS.
mCaso tenha de substituir o cabo de alimentação,
remova a tampa da caixa de ligações actuando en
«E» e «F» como indicado na Fig. 3 para ter acesso
aos terminais de ligação.
Pôr em funcionamento
Ligue o aparelho à rede.
Verifique-se de que a lampada de iluminação interna
«H» se acende ao abrir a porta.
Rode o comando dos «Regulador da Temperatura»
para uma posição intermédia: «f» para o comparti-
mento frigorífico e «e» para o compartimento con-
gelador.
Fig. 2
Fig. 3
33
Mudança do sentido de abertura
das portas e Colocação de panéis
Se deseja mudar o sentido de abertura das portas, siga
as seguintes instruções:
1... Remova o rodapé fixado à pressão.
2... Desmonte a dobradiça inferior por forma a que a
porta inferior não caia.
3... Retire a porta inferior da dobradiça central.
4... Desmonte a dobradiça central por forma a que a
porta superior não caia e a anilha de plástico não se
perca, se existir.
5... Retire a porta superior da dobradiça superior. Tenha
cuidado para não perder a anilha de plástico, se
existir.
6... Desenrosque os tampões de plástico colocados no
lado oposto da dobradiça central e coloque-os na
posição original da dobradiça.
7... Desenrosque o eixo da dobradiça superior e enros-
que-o na dobradiça do lado oposto. Asegure-se que
coloca a anilha metálica para o bloqueio.
8... Coloque a parte superior.
Para o resto a montagem, siga todo o processo
inverso.
Quando terminar verifique se as juntas das portas
fecham em todo o contorno e se a luz interior se
apaga ao fechar as portas do frigorífico.
Como colocar painéis nas portas
Se o seu aparelho possui perfis para colocar e se assim
o desejar, proceda da seguinte forma:
1... Desmonte um dos perfis laterais.
2... Solte os parafusos dos restantes perfis.
3... Enfie o painel pelo lado onde retirou o perfil,
empurrando-o até ao fim.
4... Coloque novamente o perfil lateral.
5... Aprete todos os parafusos.
NOTA: A dimensões dos panéis deve ser menos 2 mm
que as das portas. A espessura máxima é de 4 mm.
34
Regulação e Controlo
Regulador do Temperatura do frigorí-
«A»
fico:
Permite ajustar a temperatura do interior do frigorífico
segundo as condições exteriores de utilização.
Pos. 1 = Frio mínimo.
Pos. 5 = Frio máximo.
Pos.
l = Paragem do motor.
Regulador do Temperatura de congelador:
Permite ajustar a temperaturas do interior do congelador segundo as condições exteriores e de utilização.
Pos. 1 = Frio mínimo.
Pos. 6 = Frio máximo.
Pos.
Lâmpada verde:
Iluminada indica que o aparelho está ligado à rede.
Lâmpada âmbar:
Iluminada indica que o aparelho está ligado à rede.
Lâmpada vermelha:
los).
Iluminada indica situação aómala de temperatura no
congelador, salvo as excepções indicadas na página
«Congelação de Alimentos» e na página «Quando algo
não funciona».
«B»
l = Paragem do motor.
«C» (Em alguns modelos).
«K» (Em alguns modelos).
«M» (Em alguns mode-
mente em função da temperatura no interior do
compartimento congelador.
A última lâmpada iluminada è a que indica a temperatura.
É normal que as lâmpadas «pisquem» levemente durante as mudanças de temperatura.
Interruptor Super (S), Normal
(N):
Permite-Ihe seleccionar o tipo de congelação no
compartimento congelador.
Pos. N = Congelação normal.
Pos. S = Congelação super.
Lâmpada verde:
Iluminada indica que o motor do compartimento
frigorífico está em funcionamento.
Luz interior:
Acende-se quando se abre a porta do compartimento frigorífico. Caso tenha de mexer na lâmpada
(ver «QUANDO ALGO NÃO FUNCIONA») retire a tampa de protecção «X», puxando a extremidade no sentido horizontal.
«R»
«P» (Em alguns modelos).
(H) Fig. 4
Termómetro do congelador:
alguns modelos).
As lâmpadas acendem-se ou apagam-se progressiva-
«L» (Em
35
Como utilizar o seu Combinado
nunca deve ultrapassar os -18° C.
Compartimento do Congelador
O congelador marcado con , está apto
para a congelação de alimentos frescos e para a sua
conservação de alimentos congelados a longo prazo.
Congelação de alimentos
A congelação tem de se realizar no menor tempo
possível, máximo 24 horas. Para o efeito, deve proceder da seguinte forma:
1... Coloque o interruptor «e» na posição máxima.
Se o congelador estava desligado e vazio, 3 horas
antes de introduzir os alimentos que pretende congelar.
Se o congelador já estava a funcionar e tinha ali-
mentos, 24 horas antes de introduzir os alimentos
que pretende congelar.
2... A quentidade máxima a congelar em 24 horas está
iniciada nas «Características Técnicas».
3... Introduzca os alimentos a congelar no comparti-
mento inferior do congelador. Sempre que necessário, a máxima capacidade de congelação pode ser
obtida retirando a gaveta do congelador que se
encontra na posição inferior, assim como a gaveta
mais próxima dos productos a cogelar.
4... A lâmpada vermelha «a» pode estar iluminada
algumas horas durante o processo de congelação.
O tempo que essa lâmpada permanece iluminada
será variável, dependendo da quantidade de alimentos introduzidos e do tempo que a porta esteja
aberta.
5... 24 horas depois da introdução dos alimentos pode
considerar-se a congelação como terminada.
6... Coloque o interruptor «e» na posição intermédia.
Conservação de alimentos
congelados:
Para a boa conservação de alimentos congelados, a
temperatura no interior do compartimento congelador
Esta temperatura é regulada através de um dispositivo automático.
Verifique-se o «Regulador da Temperatura» se
encontra numa posição intermédia.
Por vezes pode ser necessário (ventilação insuficiente, temperatura ambiente elevada, aberturas
frecuentes da porta...) variar a posição do
«Regulador do temperatura».
Em caso de paragem do aparelho por avaría ou
falta de corrente, proceda da seguinte forma:
Mantenha as portas fechadas em todas as cir-
cunstâncias.
Informese sobre a previsão de duração de para-
gem.
Depois de restabelecida a normalidade:
A) Se o congelador está cheio e a duração da para-
gem foi inferior ao «Tempo de Subida da
Temperatura» indicado para cada modelo
«Características Técnicas», os alimentos não
sofredam qualquer dano.
B) Se o congelador não está cheio, o frio perde-se
mais rapidamente. Se ainda não se tiver iniciado
a descongelação proceda como em A).
C) Se a congelação teve início, consuma rápida-
mente os alimentos ou, cozinhe-os e volte a congelá-los.
Compartimento frigorífico:
Serve para conservar bebidas e alimentos frescos. A temperatura no interior é muito homógenea.
Evite que os alimentos toquem na parede do
fundo, pois é por trás dessa parede que se produz o
frio e os alimentos poderao congelar-se parcialmente. Além do mais impede uma boa circulação
do ar frio.
Este aparelho tem um sistema automático de descongelação. Por isso, poderá observar em algumas
ocasiones uma fina camadade gelo ou gotas de
água na parece do fundo.
36
Como utilizar o seu Combinado
Conselhos prácticos
Não coloque alimentos novos durante o período de
congelação.
Nunca coloque os alimentos a congelar em contacto com os alimentos já congelados.
Envolva bem os alimentos e coloque-os em recipientes herméticos, antes de os colocar no congelador.
Nunca coloque alimentos quentes no congelador.
Os alimentos e bebidas com odor forte afectam o
sabor e o odor dos outros. Envolva-os bem ou feche
os recipientes.
Para uma melhor conservação, siga as intruções
dadas nos livros de conzinha, manuais congelação e
nas embalagens dos alimentos.
No interior da porta de alguns modelos, há indicações esquemáticas relativas ao tempo, em meses,
que diferentes tipos de alimentos se podem conservar no frigorífico. Variações a estes tempos podem
ocorrer, em função da qualidade do alimento a conservar assim como das indicações constantes nas
embalagens dos mesmos.
37
Como cuidar do seu Combinado
Desligue o aparelho antes de realizar qualquer operação.
Eliminação da camada de gelo no
Congelador
Quando não se abre muitas vezes as portas e os alimentos estão muito bem embalados a formação de
camada de gelo no interior do congelador da-se muito
lentamente.
Sempre que a camada de gelo atinge uma espessura a
5 mm. deve ser eliminada. Para tal, proceda da seguim
te forma:
1... Retire os alimentos e coloque-os num lugar o mais
frio possível.

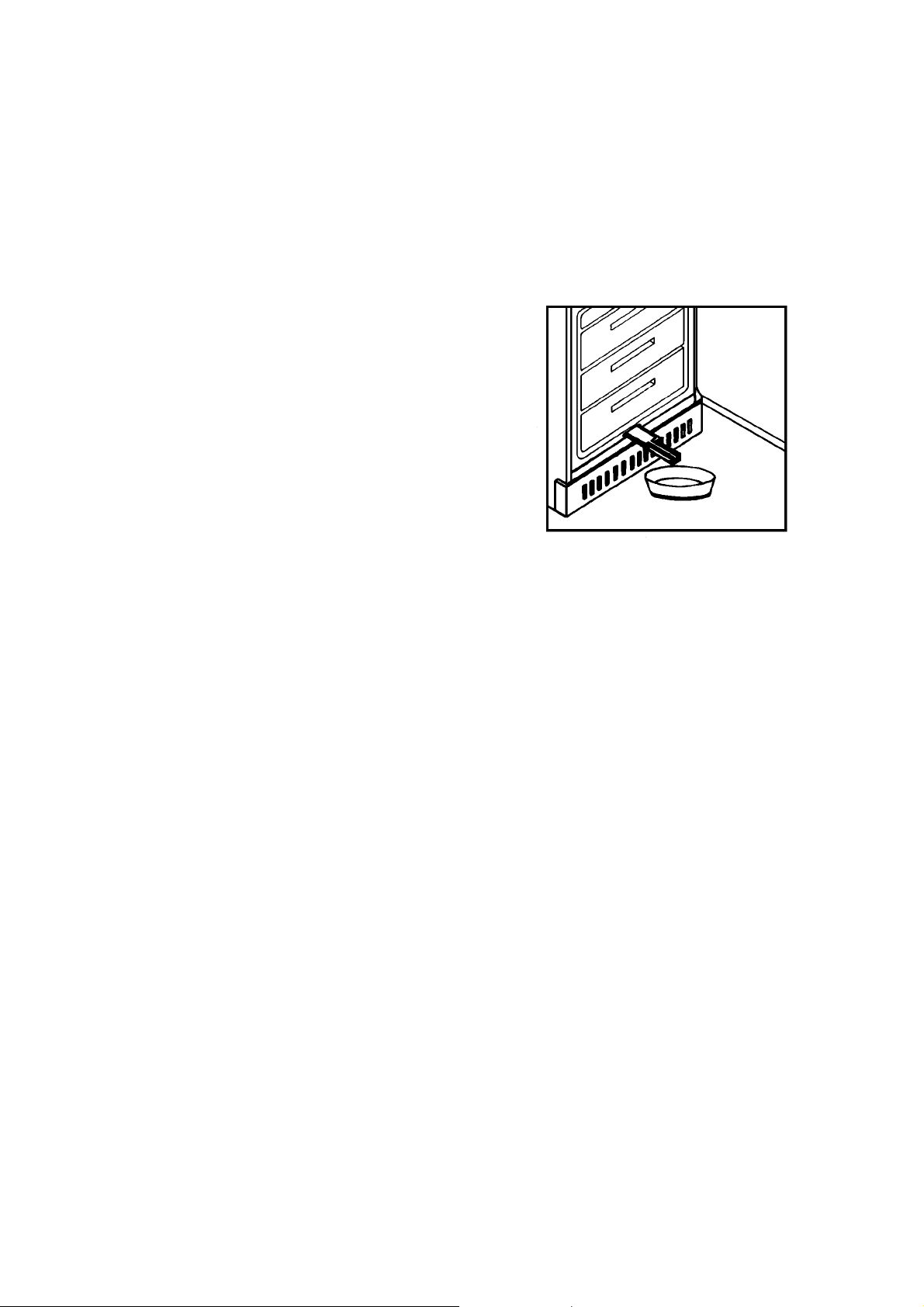

2Encaixe a espátula de plástico (fornecida com o
aparelho) na ranhura existente por cima do rodapé.
3Coloque um recipiente por baixo da saída para a
água escorrer.
4Retire as gavetas e a bandeja superior.
5Remova o gelo das paredes utilizando um raspador
de plástico.
Nunca utize objetos cortantes ou pontiagudos, estu-
fas ou aquecedores porque podem danificar seriamente o aparelho.
Em nenhuma circustancia tente arrancar o gelo
agarrado, aguarde até que derreta.
6Depois de eliminada a camada de gelo e após ter
limpo e secado o interior, retire a espátula de plástico e coloque as gavetas e a bandeja superior.
7Ligue o aparelho.
38
Como cuidar do seu Combinado
Como eliminar a camada de gelo no
Frigorífico.
A eliminação do gelo no frigorífico faz-se automaticamente.
Limpe periodicamente o tubo de escoamento «G».
Limpeza
Não utilize álcool ou qualquer outro produto de lim-
peza que contenha álcool porque pode danificar o
aparelho.
Utilze água morna e sabão neutro ou bicabornato de
sódio para limpar tanto o interior como o exterior.
Não utilize detergentes nem abrasivos.
Limpeza grelha negra da parte posterior (condensa-
dor), o motor e as ranhuras de ventilação superior e
inferior com uma escova ou aspirador. Esta operação
irá melhorar o funcionamento, com a consequente
poupançã de energia.
Limpe o depósito de água situado por cima do motor.
Para limparpor baixo do aparelho, retire o rodapé
puxando-o para fora.
Período de inactividade
Nos períodos durante os quais o aparelho não tenha que
funcionar, respeite as seguintes precauções:
Desligue o aparelho.
Retire todos os alimentos.
Descongele e limpe o interior cada acessório.
Deixe as portas entreabertas para facilitar a circu-
lação do ar no seu interior e evitar a formação de
maus odores.
39
Quando algo não funciona
Alguns problemas de funcionamento devem-se a causas que podem ser facilmente eliminadas sem recorrer ao Serviço de Assistência Técnica. Siga as indicações seguintes:
Problema Causa Solução
A) LÂMPADAS
E INDICADORES
1. A lâmpada verde não O aparelho não está ligado. Ligue oaparelho à rede.
acende. Não há corrente na tomada. Faca uma revisão ao quadro
da sua instalação doméstica.
2. A lâmpada vermelha. A porta do congelador está Feche a porta. A luz paga-se
não se apaga mal fechada. algumas horas depois.
A porta do congelador esteve É normal. A luz apaga-se
demasiado tempo aberta. algumas horas depois.
O regulador de Temperatura do É normal. A luz apaga-se
congelador foi colocado recente- algumas horas depois.
mente numa posição mais fria.
Introduziram-se alimentos É normal. A luz apaga-se
no congelador. algumas horas depois.
Há um camada de gelo Elimin-a de acordo com
excesiva no congelador as intruções.
3. A luz interior compartimento O aparelho não está ligado. Ligue o aparelho à rede.
frigorífico não acende Não há corrente na tomada. Faca uma revisão ao quadro
(Fig. 4). da sua instalação eléctrica.
Lâmpada frouxa ou fundida. Aperte ous substitua a lâmpada
por outra de características
iguais.
B) FUNCIONAMENTO
1. O congelador ou O «Regulador da Temperatura» Mude o «Regulador»
o frigorífico não arrefecen. está em posição «
2. O congelador ou no A porta está mal fechada. Feche correctamente.
frigorífico arrefen pouco. Abre-se a porta com muita Evite aberturas frequentes.
frequência.
O «Regulador da Temperatura» Mude a posição
está em posição incorrecta. de mais frio.
Introduziram-se alimentos em Aguarde até que o aparelho
grande quantidade recentemente. normalize.
40
l». para outra posição.
Quando algo não funciona
Problema Causa Solução
3. Alimentos que congelam «Regulador de Temperatura» Mude a posição
no frigorífico. está em posição incorrecta. de menos frío.
Os alimentos estão em contacto Separar os alimentos.
com a parede do fundo.
4. O motor está em «Regulador de Temperatura» Mude a posição
funcionamento continuo. em posição incorrecta. de menos frío.
Porta mal fechada. Feche a porta correctamente.
Porta aberta com muita Evite aberturas frequentes.
frequência.
Introduziram-se alimentos em Aguarde até que o aparelho
grande quantidade recentemente. normalice.
C) ÁGUA/GELO
1. Produz uma camada. O «Regulador de Temperatura» Mudar a posição
de gelo excessiva. está em posição incorrecta. de menos frio.
Porta mal fechada. Feche correctamente.
Aberturas de porta. Evite aberturas frequentes.
excessivas
2. Água na parte inferior Tubo de escoamento Limpe o tubo «G».
do frigorífico. obstruído.
3. Água na caixa dos. Colocaram-se legumes É normal.
legumes. molhados.
4. O exterior do armário Humidade ambiental elevada. É normal. Não perjudica
fica embaciado. o aparelho.
D) PORTAS
1. A porta não fecha. Aparelho desnivelado. Nivele correctamente
Fechou-se bruscamente Não bata a porta ao fechar.
a porta provocando um ressalto.
Alimentos tropecam na porta. Coloque bem os alimentos.
Caixas tropecam na porta. Coloque bem as Caixas.
E) RUIDOS
O aparelho não está bem nivelado
Alguns dos tubos posteriores Separe o tubo que roca.
estão em contacto.
Parafusos de suporte de alguma Aprete o parafuso.
peca solto.
Um recipiente vibra Coloque-o correctamente.
nas bandejas.
Outros. Consulte a página seguinte.
. Nivele correctamente.
41
Ruidos normais durante o
funcionamento
1. Regulador da temperatura.
Podem ocorrer pequenos estalos quando ligar ou desligar o sistema.
2. Sistema de Refrigeração.
O gás utilizado para arrefecer o sistema provoca, um
barulho igual ao borbulhar de liquidos, nos tubos..
3. Compressor.
Pode originar zumbidos e/ou ligeiros golpes.
4. Isolante.
O material utilizado tem tendência para aumentar o
volume dos ruidos mas proporciona um isolamento
perfeiro e um baixo consumo de energía.
42
Garantia, Assistência Técnica e
Peças sobresselentes
O aparelho que acaba de adquirir, para além deste
manual de instruções, contém:
Um cartão «Certificado de Garantía», onde estão
especificadas as condições da garantia (na parte posterior).
É muito importante que tenha sempre estes documentos consigo caso tenha necessidade de fazaer alguma
consulta sobre o aparelho.
Em caso de venda ou transferência do aparelho para
outro utilizador, certifique-se de que estes documentos
seguem conjuntamente com o aparelho, por forma a
que o novo utilizador possa ter acesso ás informações
sobre o seu funcionamento e advertências.
Antes de pedir assistência técnica
Leia as Intruções de uso e siga os seus conselhos e
indicações.
Em muitos casos é fácil esclarecer assim as eventuais
dúvidas e evitar a vinda desnecessária de um técnico.
Na secção anterior «Se o aparelho não funcionar satisfactoriamente» vêm sugestões acerca das acções prévias a empreender antes solicitar assistência técnica.
Podem ser debitadas despesas mesmo durante o prazo
de assistência gratuita:
Referência do modelo: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Número de série: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
m
Leia as recomendações e avisos de segurança nas
primeiras páginas das Instruções de Uso. O fabricante não é responsável por avarias causadas pelo
uso inadequado do produto, ou para fins diferentes
dos indicados nas instruções.
m
Não guarde gases ou líquidos explosivos dentro do
frigorífico/congelador, por ex. isqueiros, gasolina,
éter, acetona, etc.
Segurança
Cuidado
No caso de reclamação não-motivada
Se não forem seguidas as Instruções de Uso.
Assistência técnica e peças sobresselentes
Podem ser solicitadas aos serviços de assistência
técnica.
Indique a referência do modelo e o número de série do
produto que vêm na placa informativa, no interior do
aparelho.
Placa de especificações
A placa de especificações, do lado esquerdo dentro do
compartimento, contém as referências do modelo e o
número de série. Anoter essas indicações. São necessárias ao requerer assistência e peças sobresselentes. A
placa de especificações contém igualmente dados
sobre a tensão, voltagem nominal e fusível requerido.
43
Características técnicas
«A»
DIMENSIÕES COM
AS PORTAS FECHADAS
595
600
610
595
DIMENSIÕES COM
AS PORTAS ABERTAS
1.175
90°
Estes aparelhos cumprem as Directivas Comunitárias abaixo indicadas:
73/23 CEE del 19/02/73 (Directiva sobre baixa tensão) e subsequentes alterações.
89/336 CEE del 03/05/89 (Directiva sobre as compatibilidades electromagnéticas) e subsequen-
tes alterações.
DATOS CONFORMES A NORMA «UNE».
MODELO
VOLUME BRUTO TOTAL (L) 325
ALTURA «A» (mm) 1.750
VOLTAGEM (V) ± 6% 220...230
FREQUÊNCIA 50
CAPACIDADE DE
CONGELAÇÃO (Kg/24h) 12
POTÊNCIA ABSORVIDA (W) 240
TEMPO DE AUMENTO
DA TEMPERATURA (H) 18
44
Loading...
