Zanussi ZK20/9DAC3 User Manual

REFRIGERADOR-

CONGELADOR

FRIGORIFICO-

CONGELADOR

FRIDGE-FREEZER

ZK 20/9 DAC3

MANUAL DE INSTRUÇÕES

LIBRO DE INSTRUCCIONES

INSTRUCTION BOOKLET

2222 259-51

2

ADVERTENCIAS Y CONSEJOS IMPORTANTES

Es muy importante conservar este libro de instrucciones junto al aparato por si fuera necesario con­sultarlo. Si el aparato se vendiese o transfiriese a otra persona, acuérdese de entregarlo junto con él
para que el nuevo propietario conozca el funcionamiento de la máquina y sus advertencias.

En caso de que este aparato, dotado de cierre magnético, sustituya uno con cierre automático, acon­sejamos que la cerradura de este último quede inservible, antes de deshacerse de él. Así se evitará
que los niños, jugando, puedan quedarse encerrados dentro, con grave peligro de sus vidas.

Estas advertencias han sido redactadas para su seguridad y para la seguridad de los demás. Le rog­amos, por lo tanto, leerlas atentamente antes de instalar y utilizar el aparato.

Seguridad

• Desenchufar el aparato antes de efectuar
cualquier operación de limpieza y mantenimiento
(como la sustitución de la bombilla de ilumi­nación en los aparatos que la poseen).

• Este aparato ha sido proyectado para ser usado
por adultos. Por lo tanto, tener cuidado que los
niños no se acerquen para jugar con él.

• Es peligroso modificar o intentar modificar las
características de este aparato.

• Quitar siempre el enchufe de la toma de corriente
antes de efectuar cualquier operación de limpieza o
manutención (como la substitución de la bombilla en
aquellos aparatos que la tienen).

• No consumir nunca los cubitos de hielo recién
sacados del congelador ya que podrían provocar
quemaduras.

• Estos aparatos son pesados. Tener cuidado en
los desplazamientos.

• Este aparato contiene hidrocarburos en el cir­cuito refrigerante; por lo tanto el mantenimiento y
la recarga deben ser efetuados exclusivamente
por personal autorizado de la empresa.

• Este aparato no contiene en el circuito refrig­erante y en el aislamiento, gases refriger­antes nocivos para el ozono. El aparato no
debe ser eliminado junto con los deshechos
urbanos y chatarras. Se debe evitar el daño
del circiuto refrigerante, sobre todo en la
parte posterior cerca del intercambiador.
Las informaciones sobre los centros de
recepción son suministradas por las autori­dades municipales.

• Prestar la máxima atención durante las
operaciones de desplazamiento para no
dañar las partes del circuito refrigerante a fin
de evitar las posibles salidas de líquido.

• El aparato no debe ser colocado cerca de ter­mosifones o cocinas a gas.

• Evitar la exposición prolongada del aparato a
los rayos solares.

• La parte posterior del aparato debe recibir
una circulación de aire suficiente y se debe

evitar cualquier daño al circuito refrigerante.

• Solamente para los congeladores (excluidos
los empotrados): su mejor ubicación es el
sótano.

Asistencia

• Cualquier modificación que eventualmente fuese
necesaria a la instalación eléctrica doméstica
para poder instalar el aparato tiene que ser real­izada sólo por personal competente.

• Para eventuales intervenciones dirigirse a un
Centro de Asistencia Técnica autorizado y exigir
las piezas de repuesto originales.

• En caso de necesitar reparaciones no intentar
hacerlas personalmente. Las reparaciones efec­tuadas por personas no competentes pueden
provocar daños. Ponerse en contacto con el
Centro de Asistencia más cercano y emplear
sólo repuestos originales.

Uso

• Los frigoríficos y/o congeladores domésticos
están destinados sólo a la conservación y/o con­gelación de alimentos.

• Las mejores prestaciones se obtienen con tem­peraturas ambiente comprendidas entre +18°C y
+43°C (Clase T); +18°C y +38°C (Clase ST);
+16°C y +32°C (Clase N); +10°C y +32°C (Clase
SN); la clase de pertenencia está indicada en la
placa matrícula situada en la cámara al lado del
cajón verduras.

Atención: en caso de temperaturas ambiente
diferentes de las indicadas para la clase climáti­ca a la cual pertenece este producto, es preciso
observar las indicaciones siguientes: cuando la
temperatura ambiente desciende por debajo del
valor mínimo puede suceder que la temperatura
de conservación en el vano congelador no esté
garantizada; por lo tanto, se aconseja que se
consuman a lo más pronto los alimentos pre­sentes en su interior.

Imprimido en papel reciclado

3

Importante: en caso de que el cable de
alimentación se dañe, deberá ser sustituido con
un cable especial. Ambos cables pueden ser
solicitados al fabricante o al Servicio de
asistencia.

• Si el aparato es transportado en forma horizontal
es posible que el aceite contenido en el
compresor pase al circuito refrigerante. Esperar
por lo menos dos horas antes de poner en
marcha el aparato para dar tiempo a que el
aceite regrese al compresor.

Protección del
ambiente

Este aparato no contiene en el circuito refrige­rante y en el aislamiento, gases refrigerantes
nocivos para el ozono. El aparato no debe ser
eliminado junto con los deshechos urbanos y
chatarras. Se debe evitar el dano del circinto
refrigerante, sobre todo en la parte posterior
cerca del intercambiador. Las informaciones
sobre los centros de recepciõn son
suministradas por las autoridades municipales;
Los materiales usados en este aparato marcados
con el simbolo son reciclables.

• Los productos que hayan sido descongelados no
se tienen que volver a congelar

• Seguir atentamente las indicaciones del
fabricante para la conservación y/o congelación
de los alimentos.

• En todos los aparatos de refrigeración y congelación
existen superficies que se cubren con escarcha.
Según el modelo, la escarcha puede ser eliminada
automáticamente (desescarche automático) o
manualmente.No intentar nunca quitar la escarcha
con un objeto puntiagudo ya que se podría dañar
irremediablemente el evaporador. Utilizar para ello
sólo el rascador de plástico que se suministra con el
aparato.Por el mismo motivo no despegar nunca las
cubetas del hielo con un cuchillo o cualquier otro
objeto puntiagudo.

• No colocar en el compartimiento de la baja
temperatura (congelador o conservador) bebidas
gaseosas que podrían explotar.

Instalación

• El aparato se calienta considerablemente en la
proximidad del condensador y del compresor, por lo
tanto hay que verificar que el aire pueda circular
libremente alrededor del mismo.Una ventilación
insuficiente puede causar un mal funcionamiento y
daños al aparato.Seguir cuidadosamente las
instrucciones que se dan para la instalación.
Por motivos de seguridad la ventilación debe ser
efectuada como se indica en la respectiva figura.
Atención: mantener las aperturas para la
ventilación libres de cualquier obstáculo.

• Una vez instalado el aparato verificar que no esté
apoyado sobre el cable de alimentación.

2222 259-51

34

Changing the opening direction of
the doors

Before carrying out any operations, remove the plug
from the power socket.

To change the opening direction of the door,
proceed as follows:

1. pull off the ventilation grille (D) which is clipped
into place;

2. remove the bottom hinge (E) by unscrewing its
three fixing screws;

3. remove the lower door, sliding it out of the middle
hinge;

4. unscrew the middle hinge (H);

5. Remove the fridge door by releasing it from the
top hinge pin (G).

6. Remove the pin, then mount these on the
opposite side.

7. remove the two plugs of the door (where
available), discovering the holes for the hinge
pins, assemble them on the opposite side and
refit the upper door;

8. reassemble the middle hinge on the opposite side;

9. reassemble the lower hinge (E) on the opposite
side, using the screws previously removed. Slide
the hole cover (F) out of the ventilation grille (D)
by pushing it in the direction of the arrow and
reassemble it on the opposite side;

10. reassemble the lower door;

11. refit the ventilation grille (D), clipping it into place.

12.dismantle the handles and reassemble them on
the opposite side.Cover the holes left open with
the plugs contained in the documentation pack.

The doors can be aligned by adjusting the middle

hinge.

The middle hinge can be adjusted horizontally, with
the help of a tool, after having slackened the two
screws.

Warning:

After having reversed the opening direction of the
doors check that all the screws are properly
tightened and that the magnetic seal adheres to the
cabinet. If the ambient temperature is cold (i.e. in
Winter), the gasket may not fit perfectly to the
cabinet. In that case, wait for the natural fitting of the
gasket or accelerate this process by heating up the
part involved with a normal hairdrier.

G

F

F

H

E

D

F

F

D162/a

4

INDICE

Advertencias y consejos importantes 2
Uso 4

Limpieza de las partes internas 4
Puesta en marcha 4
Regulatión de la temperatura 4
Refrigeracíon de alimentos y bebidas 5
Rejillas movibles 5
Ubicación estantes de la contrapuerta 5
Circulación de aire 6
Interruptor climático 6
Congelación de los alimentos frescos 7
Conservación de los alimentos congelados 7
Descongelación de los alimentos congelados 7
Producción de cubitos de hielo 7

Consejos 8

Consejos para refrigeración8
Consejos para congelación8
Consejos para conservación de alimentos
congelados 8

Manutención 9
Limpieza periódica 9

Temporadas largas de inactividad 9
Lámpara de iluminación9
Desescarche 9

Como actuar si el aparato no funciona 10
Datos Técnicos 11
Instalación 11

Colocación11
Retenes-repisas 12
Conexión elétrica 12
Distanciadores posteriores 12
Reversibilidad de las puertas 13

Limpieza de las partes internas

Antes del empleo limpiar todas las partes internas
con agua tibia y jabón neutro, a fin de eliminar el
característico olor de nuevo y secarlas luego
cuidadosamente.

No emplear detergentes o polvos
abrasivos que podrían dañar las
superficies.

USO

Regulación de la temperatura

La temperatura se regula automaticámente y puede
ser aumentada (menos frío) girando el mando hacia
los números más bajos o bien se puede disminuir
(más frío) girándolo hacia los números más altos.De
todos modos, la colocación del mando se determina
teniendo en cuenta que la temperatura interna
depende:

• de la temperatura ambiente;

• de la frecuencia de aperatura de la puerta;

• de la cantidad de alimentos conservados;

• de la colocación del aparato.

La posición intermedia es generalmente la más
indicada.

Importante:

En las posiciones de máximo frío, con
temperatura ambiente elevada, el
funcionamiento puede ser continuo, con
consiguiente formación de escarcha en la parte
posterior del compartimiento; en tal caso es
necesario girar el mando a una posición de
menor frío, a fin de consentir la eliminacíon
automática de la escarcha y, como
consecuencia, obtener un consumo menor de
energía eléctrica.

Puesta en marcha

Introducir el enchufe en la toma de corriente. Abrir la
puerta del refrigerador y girar el mando del
termostato, en sentido horario hasta una posición
distinta de la posición «O» (parada). El aparato se
pone en marcha.

El funcionamiento del aparato se interrumpe al girar
el mando en la posicíon «O».

33

Electrical connection

Before plugging in, ensure that the voltage and
frequency shown on the serial number plate
correspond to your domestic power supply.Voltage
can vary by ±6% of the rated voltage.

For operation with different voltages, a suitably sized
auto-transformer must be used.

The appliance must be earthed.

The power supply cable plug is provided with a
contact for this purpose.

If the domestic power supply socket is not earthed,
connect the appliance to a separate earth in
compliance with current regulations, consulting a
specialist technician.

The Manufacturer declines all responsibility if
the above safety precautions are not observed.

This appliance complies with the following
E.E.C. Directives:

- 87/308 EEC of 2/6/87 relative to radio interference
suppression.

- 73/23 EEC of 19.2.73 (Low Voltage Directive) and
subsequent modifications;

- 89/336 EEC of 3.5.89 (Electromagnetic
Compatibility Directive) and subsequent
modifications.

Rear spacers

The plastic bag containing all relevant
documentation also contains two rear wall spacers
to be fitted into special slots on the back of the
appliance. Fit the spacers into the slots, taking care
to ensure that the arrow (A) is positioned as shown
in the figure. Next, turn them through 45° (arrow in
vertical position) until they lock into place.

PR60

A

45°

Shelf holders

Your appliance is equipped with shelf retainers that
make it possible to secure the shelves during
transportation.

To remove them proceed as follows:
Raise the shelf from the back, push it in the direction

of the arrow until it is freed and remove the retainers.

A

B

5

Refrigeracíon de alimentos y bebidas

Para utilizar de la mejor manera el compartimiento
refrigerante, es necesario:

• no introducir comidas calientes o líquidos en en
evaporacíon;

• tapar o envolver los alimentos, especialmente si
son aromáticos;

• no colocar sobre las rejillas papeles, cartones o
plásticos que obstaculicen la circulacíon del aire.

D040

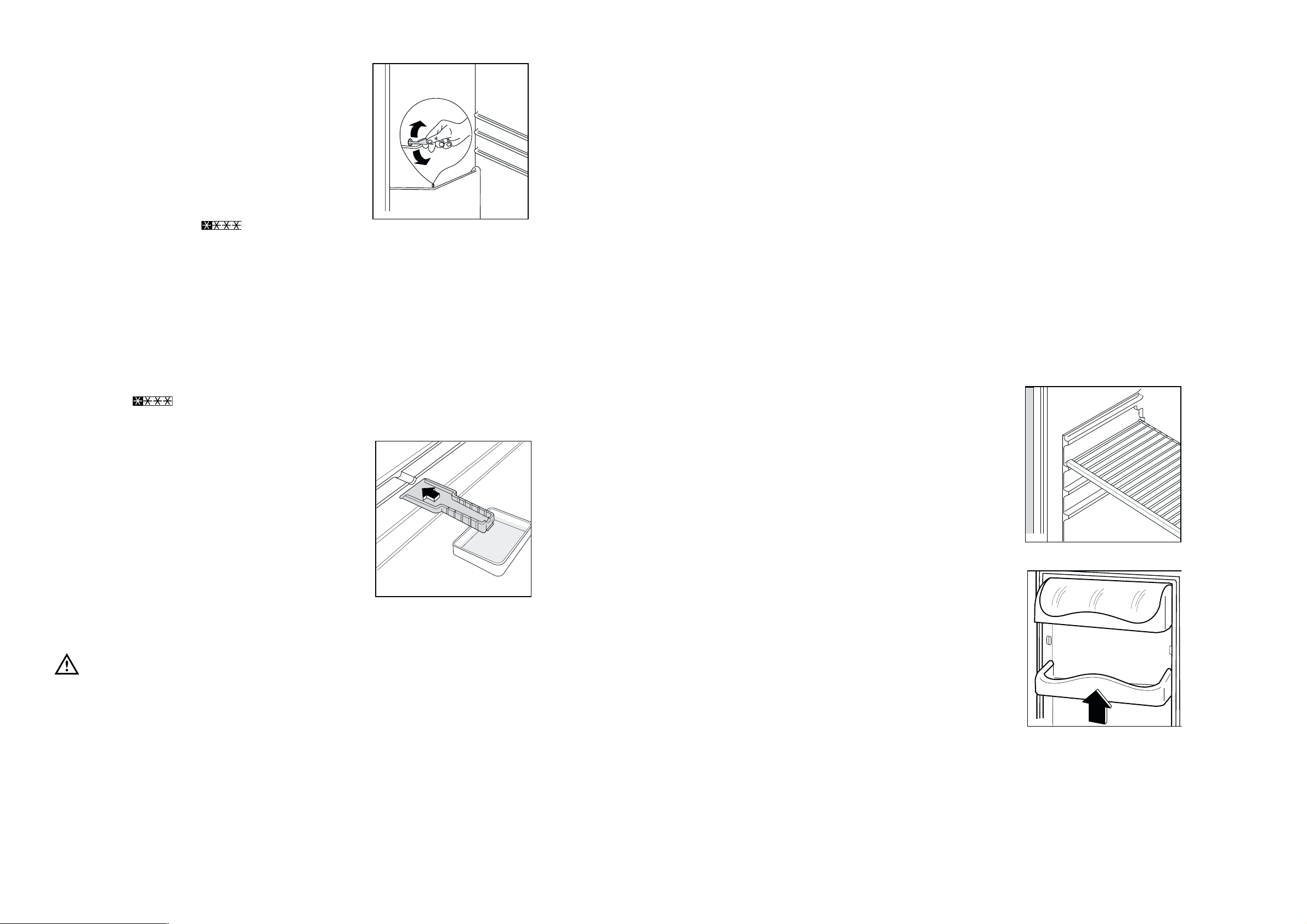

Rejillas movibles

En las paredes del compartimento existen unas
guías que consienten poner las rejillas a distintas
alturas.

Ubicación estantes de la
contrapuerta

Para permitir el almacenamiento de alimentos de
varias dimensiones, se pueden colocar les repisas a
diferentes alturas. Procedan de esta manera:

Empujen la repisa en el sentido de la flecha inasta
cuando no esté libre y volverla a colocar a la altura
deseada.

PR260

32

INSTALLATION

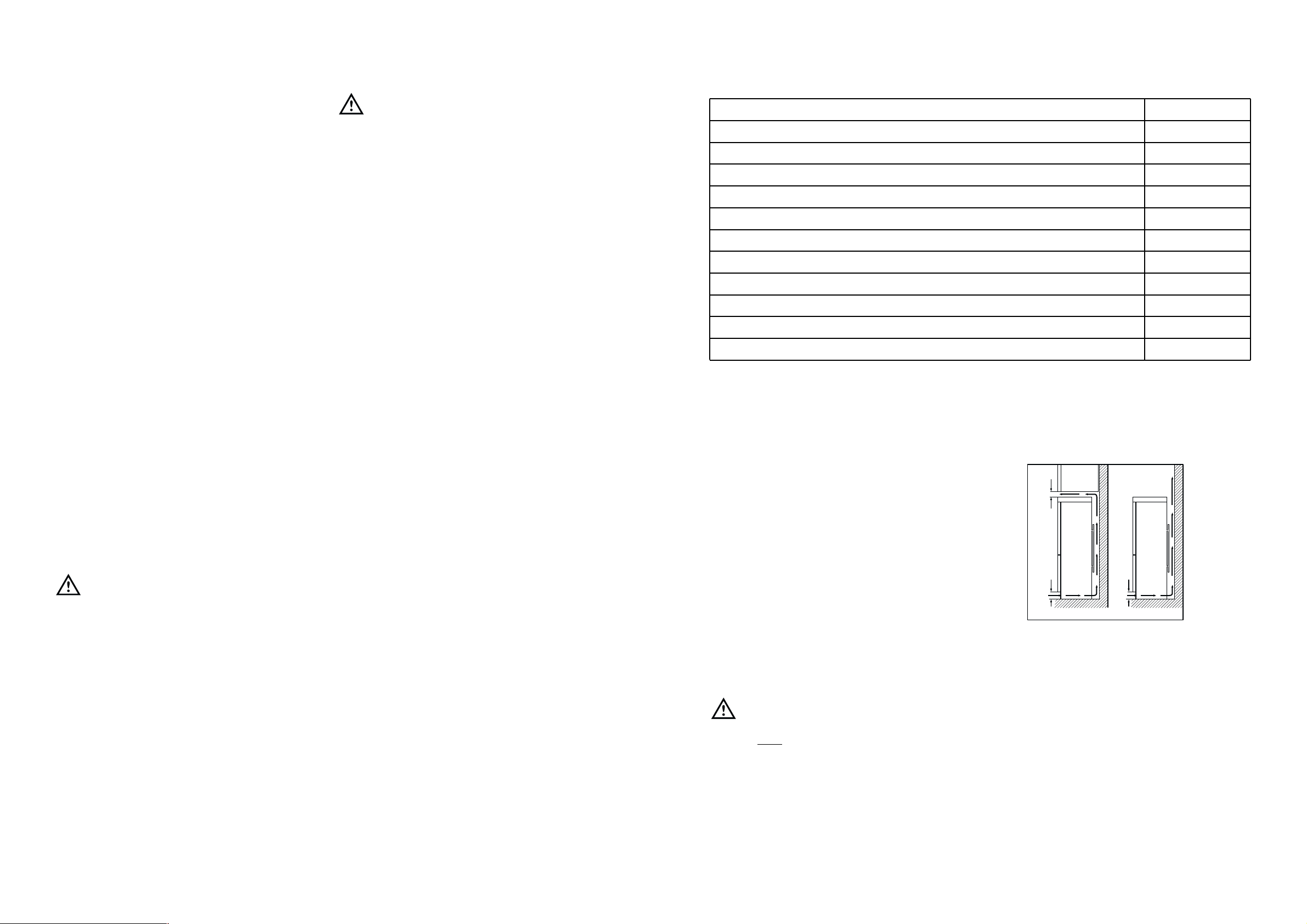

Location

The appliance should be installed well away from
sources of heat such as radiators, boilers, direct
sunlight etc.

For safety reasons, minimum ventilation must be as
shown in Fig.

Appliance positioned under overhanging kitchen wall
units (see Fig. A).

Appliance positioned without overhanging kitchen
wall units (see Fig. B).

Attention: keep ventilation openings clear of
obstruction.

Two adjustable feet at the cabinet base allow
accurate levelling of the appliance.

TECHNICAL INFORMATION

Energy Efficiency class

B

202

57

0,951

347

6

21

1600

550

600

Net Fridge Capacity lt.

Energy Consumption kWh/24h

Energy Consumption kWh/year

Freezing Capacity kg

Rising time h

Net Frezer Capacity lt.

Dimensions mm

High

Width

Depth

The technical infomation are situated in the rating plate on the internal left side of the appliance .

Important:

It m

ust be possible to disconnect the
appliance from the mains power supply; the
plug must therefore be easily accessible after
installation

A

NP00

100 mm10 mm

B

10 mm

6

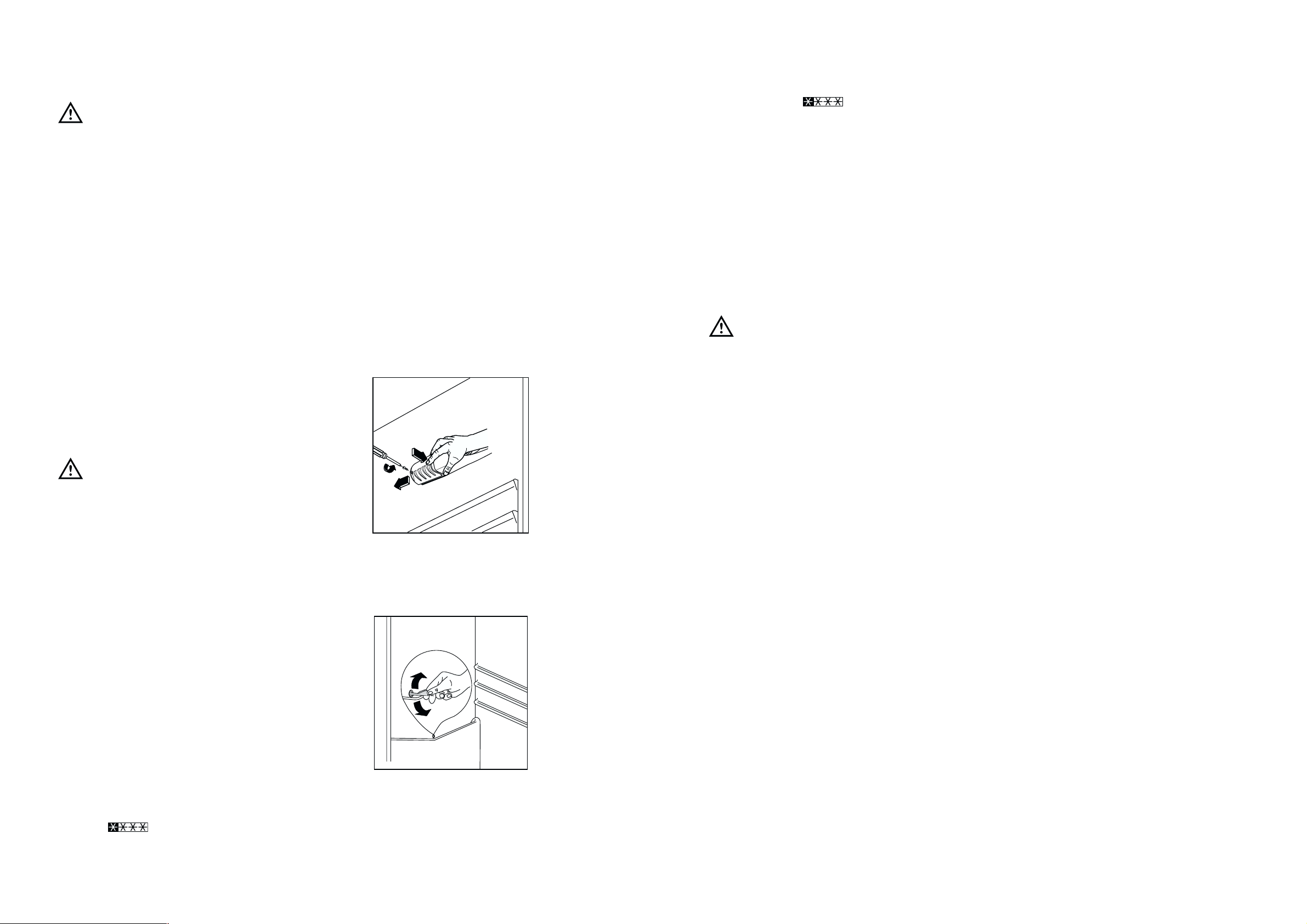

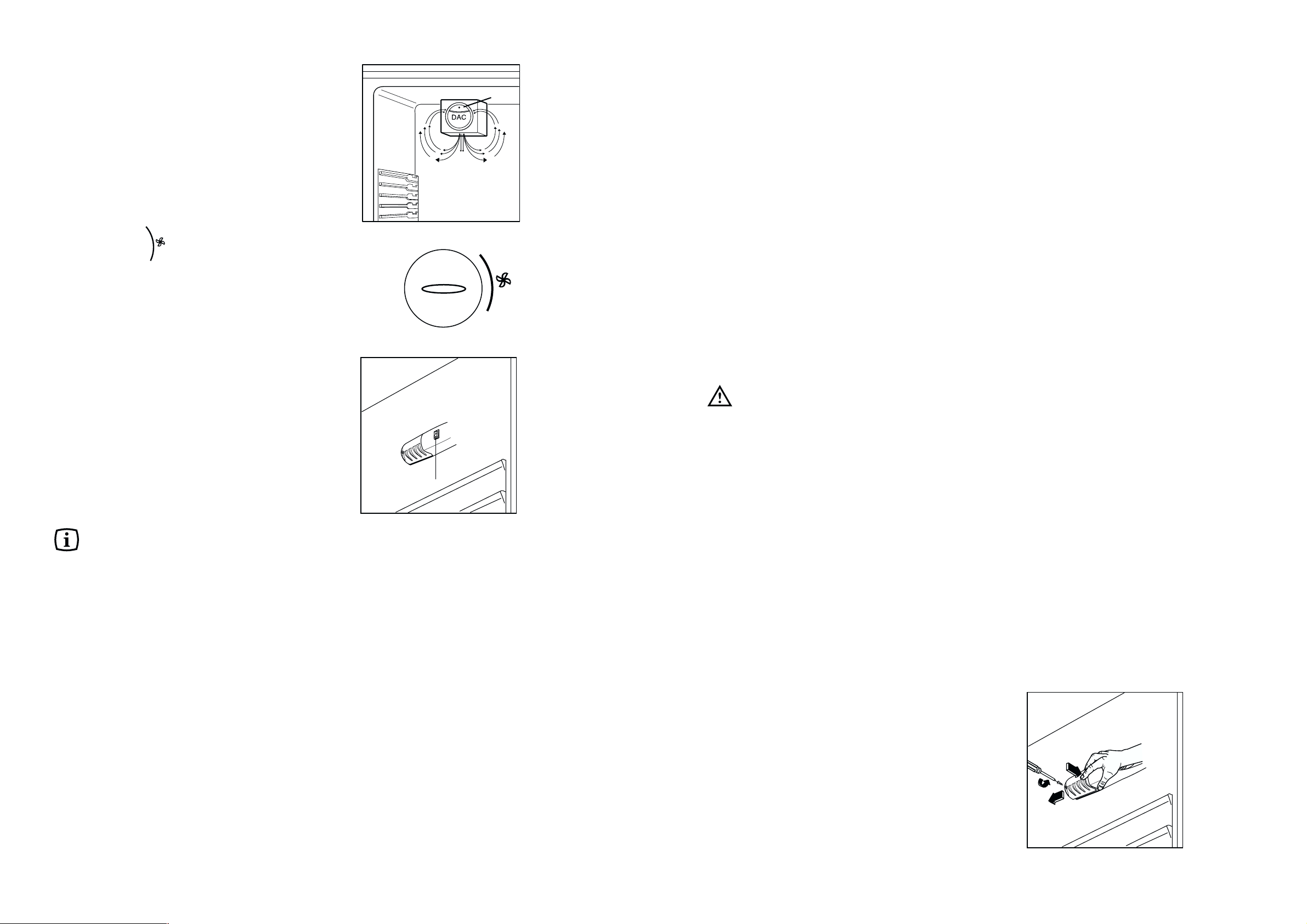

Circulación de aire

El compartimiento frigorífico está provisto de un
ventilador especial D.A.C. (Dynamic Air Cooling) que
se activa actuando sobre el interruptor (ver fig. 1); el
piloto verde encendido indica que el ventilador está
en marcha.

Se aconseja el uso del ventilador (D.A.C.) cuando la
temperatura ambiente exceda de los 25°C.

Cabe recordar que el mando del termostato del
frigorífico debe ajustarse (ver fig. 2) dentro del

sector .
Este dispositivo consiente la refrigeración rápida de

los alimentos y la máxima uniformidad de
temperatura en el compartimiento.

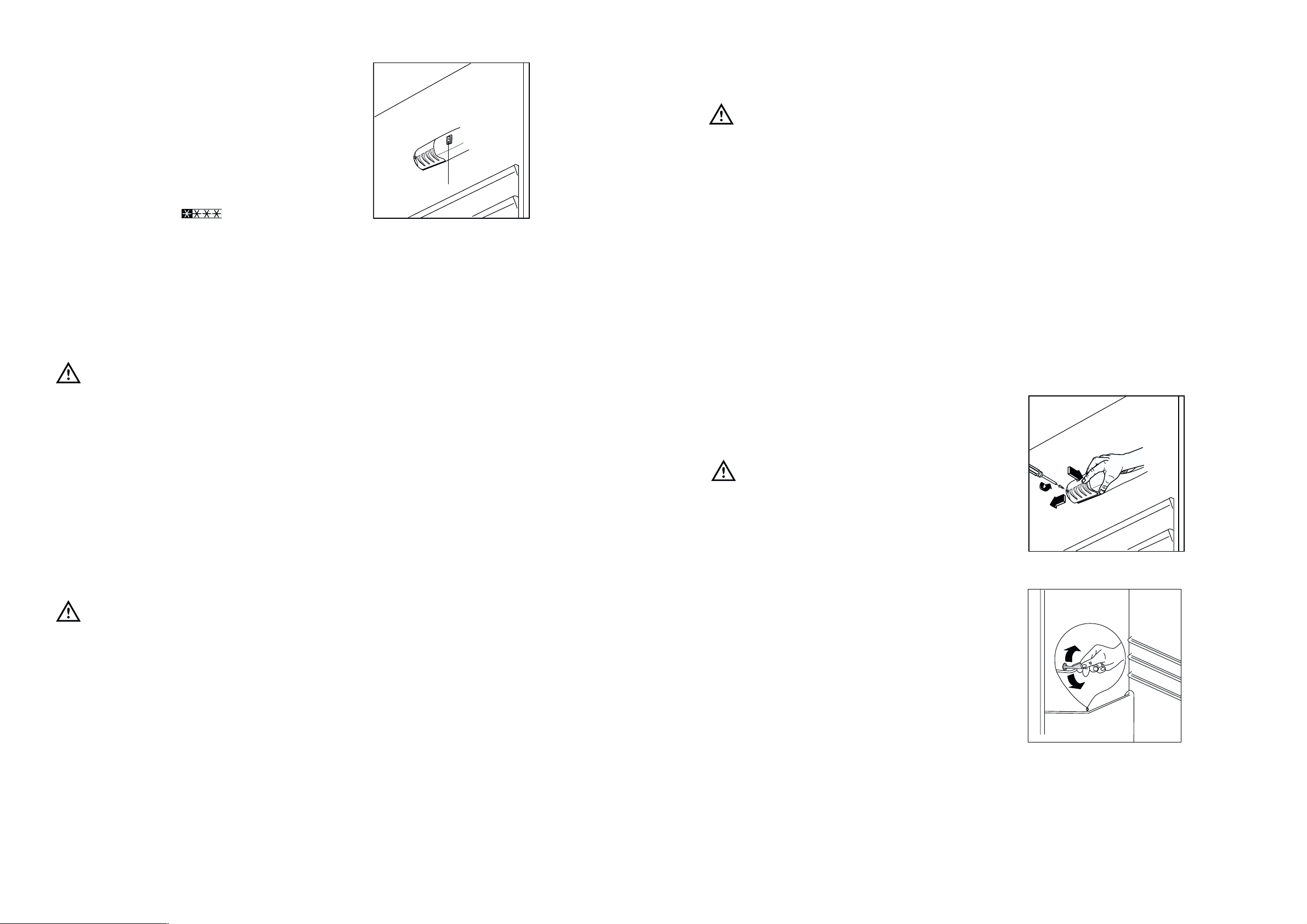

Interruptor climático

Con temperaturas ambientes inferiores a + 16°C el
interruptor (A) debe ser apretado (la luz incorporada
se enciende).

Fig. 1

Fig. 2

31

CUSTOMER SERVICE AND SPARE PARTS

If the appliance is not functioning properly, check
that:

• the plug is firmly in the wall socket and the mains
power switch is on;

• there is an electricity supply (find out by plugging
in another appliance);

• the thermostat knob is in the correct position.

• If there are water drops on the bottom of the

cabinet, check that the defrost water drain
opening is not obstructed (see “Defrosting”
section).

• If your appliance is still not working properly after
making the above checks, contact the nearest
service centre.

To obtain fast service, it is essential that when you
apply for it you specify the model and serial number
of your appliance which can be found on the
guarantee certificate or on the rating plate located
inside the appliance, on the bottom left-hand side.

1. remove any stored food, wrap it in several layers
of newspaper and put it in a cool place;

2. pull out the plug from the wall socket or turn the
thermostat knob to the a«O» setting.

3. leave the door open;

4. introduce the plastic scraper in the appropriate
seating at the bottom centre, as shown in Fig ,
place underneath a basin to collect the defrost
water;

5. when defrosting is completed, dry the interior
thoroughly;

6. keep the scraper for future use;

7. replace the plug in the socket and, after letting
the appliance run for at least half an hour,
replace the previously removed food into the
compartment.

Important

A temperature rise of the frozen food packs, during
defrosting, may shorten their safe storage life. Never
use sharp metal tools to scrape off frost from the
evaporator as you could damage it.
Do not use a mechanical device or any artificial
means to speed up the thawing process other than
those recommended by the manufacturer.

D068

INTERRUPTOR

O

6

5

1

2

3

4

D710

A
