CONJUNTO
HORNO Y
ENCIMERA
EMPOTRABLES
CONJUNTO
FORNO E
PLACA DE
ENCASTRAR
ZHC 762 P
MANUAL DE INSTRUCCIONES
INSTRUÇÕES DE UTILIZAÇÃO
Português
Para a sua segurança
Estas advertências são feitas por razões de segurança. Devem ser lidas atentamente antes da
instalação e/ou utilização do aparelho.
É bastante importante a conservação deste manual de instrucções junto do aparelho, para
qualquer consulta posterior. Se o aparelho fôr vendido ou transferido para outra pessoa, assegurese que este manual acompanha o aparelho, por forma a que o novo utilizador possa usufruir das
instrucções de funcionamento e ter conhecimento das advertências.
Durante a Utilização Instalação, Limpeza e Utilização
• Este aparelho foi concebido para ser utilizado por
adultos. Assegure-se que as crianças não se
aproximam com o objectivo de brincar com o
mesmo.
• Este aparelho foi concebido para apenas cozinhar
alimentos. Não o utilize para propósitos
diferentes.
•É perigoso alterar as características do aparelho.
• Por razões de higiene e de segurança, o forno
deverá manter-se limpo. A acumulação de
gorduras e sujidades podem resultar em incêndio.
• Durante a cozedura, algumas partes acessíveis do
aparelho podem ficar quentes. Assegure-se que as
crianças não se aproximam até este ter arrefecido
suficientemente.
• Em caso de avaria, nunca tente reparar o
aparelho. As reparações efectuadas por pessoas
não qualificadas podem causar danos ou mau
funcionamento. Contacte com o concessionário
mais próximo da sua residência e aceite apenas
peças originais.
• Verifique sempre que todos os comandos estão
na posição de desligado, quando o aparelho não
estiver a ser utilizado.
• Se usar uma tomada de corrente próxima do forno, certifique-se que os cabos de outros
electrodomésticos que está a utilizar, não toquem
algumas das zonas mais quentes do forno.
• Caso se verifique um mau funcionamento do
aparelho, desligue-o da tomada de corrente.
• Não deixe no interior do forno recipientes com
gorduras e/ou óleos. Estes podem representar
perigo, no caso da ligação inadvertida do
aparelho.
• Todos os trabalhos eléctricos durante a instalação
do aparelho deverão apenas ser efectuados por
pessoal qualificado, em conformidade com as
normas em vigor.
• Antes das operações de manutenção ou limpeza,
desligar o aparelho da tomada de corrente.
• Logo após ter removido do interior do forno todo
o material que acompanha o mesmo, certifique-se
que o cabo eléctrico se encontra em boas
condições. Se este não fôr o caso, indique-o à loja
onde comprou o aparelho antes de prosseguir
com a instalação.
• O fabricante declina toda a responsabilidade
em caso de incumprimento das normas de
prevenção contra acidentes.
KIT PARA A PORTA DO FORNO
(COD. 35791)
Os nossos aparelhos estão de acordo com as
Normas de Segurança Europeias.
Como ulterior proteção para as crianças contra o
calor da porta do forno encontra-se à disposição
um kit fácilmente aplicável ao aparelho.
O kit pode ser comprado non nossos Centros de
Assistência e pode ser pedido especificando o
"Prod. No." que se incontra na placa de
funcionamento.
19
Índice
Para a sua segurança 19
Índice 20
Desçricão do aparelho 21
Selector das Funções do Forno 22
Selector do termostato do forno 22
Indicador luminoso do termostato 22
Indicador luminoso geral 22
Termostato de segurança 22
Ventilador de arrefecimento
do Painel 22
Manípulos da placa 23
Como trabalhar com
o programador 24
Tempo de cozedura 24
Acertar as horas 24
Características Técnicas 31
Instalação 31
Fixação ao móvel 32
Instalação do forno 32
Ligação elétrica 34
Operação manual 24
Quando se instala o forno
pela primeira vez 25
Utilizando o Forno 25
Cozinha tradicional 26
Ventilador do Forno 26
Descongelação 26
Grelhador 26
Grelhador ventilado 26
Filtro de Gorduras 26
Tabelas de Cozedura 27
Limpeza e Manutenção 28
Assistência Técnica
e Peças Originais 30
Se... Algo Não Funcionar 30
Esta máquina com o símbolo CE cumpre
com as seguintes Directivas da CEE:
· 73/23 - 90/683 (Directiva sobre baixas voltagens
· 89/336 (Directiva sobre a Compatibilidade
Electromagnética)
· 93/68 (Directivas Gerais)
E alterações seguintes.
fabricante:
ELECTROLUX ZANUSSI S.p.A.
Viale Bologna 298 - 47100 FORLI’ (Italia)
20
Desçricão do aparelho
12
1
11
°C
2
10
9
3
4
8
7
5
6
°C
Painel de comandos
Grill
Lâmpada do forno
Ventilador do forno
Placa de identificação
Programador
12
1
11
10
9
8
2
4
7
5
6
Luz piloto
termóstato
Luz piloto geral
°C
3
Manípulo placa/foco
Manípulo placa/foco
frente esquerdo
trás esquerdo
Manípulo placa/foco
trás direito
Manípulo placa/foco
frente direito
Manípulo do
termóstato
°C
Manípulo do
forno
21
Selector das Funções do Forno
Aqui poderá encontrar todos os simbolos que
constam no Botão Selector das Funções do Forno,
bem como o respectivo significado.
0 Forno desligado
Iluminação do forno;
Forno con sistema tradicional;
Aquecimento superior;
Aquecimento inferior;
Grelha tradicional (grelhador simples);
Grelha tradicional (grelhador duplo);
Grelha ventilada;
Funcionamento com convecção;
Descongelação.
Pode seleccionar a função desejada rodando o botão
selector para o simbolo pretendido.
Selector do termostato do forno
Rodando o selector do termostato no sentido horário,
poderá seleccionar as temperaturas desejadas, de
50ºC a 250ºC (MAX).
Indicador luminoso do termostato
Assim que a temperatura do forno seja seleccionada,
o indicador luminoso acende-se e manter-se-à aceso
até a temperatura pretendida no interior do forno ter
sido atingida, após o que passará a acender-se
intermitentemente mostrando que a temperatura está
a ser mantida.
05
010
0
510
0
0
2
Indicador luminoso geral
A luz acende-se sempre que o selector das funções é
rodado para lá da posição "0".
Termostato de segurança
Este forno vem provido de um termóstato de
segurança. No caso de indevido funcionamento do
termostato principal, e consequente sobreaquecimento, este aparelho de segurança provocará o
corte de corrente eléctrica no forno. Caso isso
aconteça, deverá dirigir-se a um concessionário
técnico Zanussi. Nunca tente efectuar a reparação
pelos seus próprios meios.
Ventilador de arrefecimento do Painel
O forno vem equipado com um ventilador destinado a
manter o painel frontal, os botões e a pega da porta
do forno, frios. Este ventilador poderá continuar a sua
função após o forno ou o grelhador terem sido
desligados e até que a temperatura normal tenha sido
atingida.
22
Manípulos da placa
Os manípulos da placa estão fornecidos com o forno.
Em os disenhos estão indicados os manipulos para
cada tipo de placa.
Atenção!
i
Os manipulos para placas elétricas com
reguladores de energia estão marcadas com
os números 0 - 3.
Os manipulos para placas elétricas com
comutadores estão marcadas com os
números 0 - 6.
Consulte as instruções para juntar a placa de encastrar
ao forno à pág. 14.
O aparelho pode ser conectado sòmente
com placas recomendadas para o fabricante.
MANIPULOS DA PLACA FORNECIDOS COM
O FORNO.
Manipulo para placa
a gás
0
3
Para a utilização da placa,siga o manual de
instruções da placa de encastrar.
Preste atenção quando cozinhar com óleos
e/ou gorduras, para que não aqueçam mais
que o necessário, pois este tipo de alimentos
pode provocar incêndios.
1
2
Manipulo para placa elétrica com
reguladores de energia
0
6
1
2
5
4
3
Manipulo para placa elétrica com
comutadores
23
12
9
10
11
3
4
5
6
75
Como trabalhar com o programador
Acertar as horas
Prima o botão do programador e, em simultáneo,
rode-o até acertar a hora.
Em seguida tire o botão em sua posição normal.
Operação manual
Tire o botão do programador acêrca o externo e em
simultáneo rode-o no sentido horário até o simbolo
aparece em a janela.
12
11
10
9
8
7
1
2
3
4
5
6
JANELA
BOTÃO
Tempo de cozedura
Tire o botão do programador acêrca o externo e em
simultáneo rode-o no sentido horário até o tempo de
cozedura aparece em a janela.
O desenho mostra o programador regulado para 75
minutos de cozedura.
Quando terminar a cozedura, o programador apaga o
forno e ouvir-se-á um aviso sonoro.
Para cancelar este sinal sonoro, tire o botão do
programador acêrca o externo e em simultáneo rode-o
no sentido horário até o simbolo
janela.
aparece em a
0
11
12
1
24
Quando se instala o forno pela primeira vez
Uma vez o forno instalado:
a) Rode o botão do termóstato para a posição
MAX.
b) Coloque o selector de funções na posição de
aquecimento tradicional (
c) Deixe o forno vazio a funcionar por,
aproximadamente, 45 minutos.
d) Abra uma janela para ventilação.
Durante esta operação pode-se produzir um odor
desagradável provocado por resíduos do fabrico, o
que é absolutamente normal.
Após esta operação, deixe o forno arrefecer e de
seguida limpe o interior do forno com um pano macio
embebido numa solução de água morna e sabão.
);
FO 2161
Antes de cozinhar no forno pela primeira
vez, lave cuidadosamente a prateleira e o
tabuleiro.
Utilizando o Forno
Cozinhar sempre com a porta
fechada
• Use sempre luvas para colocar ou retirar
alimentos do interior do forno.
• A temperatura no interior pode atingir 250ºC.
Assegure-se que todos os recipientes (tabuleiros,
formas, louça, etc.) que utiliza são resistentes ao
calor.
• Não coloque panelas, formas ou papel de alumínio
directamente na base do forno. Isso pode danificar
o revestimento do forno e afectar o bom
funcionamento do mesmo. Pode igualmente
danificar o esmalte do forno.
• Preste atenção quando cozinhar com óleos e/ou
gorduras, para que não aqueçam mais que o
necessário, pois este tipo de alimentos pode provocar incêndios. Pela mesma razão ainda,
assegure-se que quando retirar ou colocar
alimentos no interior do forno, estes não vertam
gorduras e/ou óleos para o fundo do mesmo. Caso
isso aconteça, limpe cuidadosamente o forno para
evitar odores e fumos desagradáveis.
Per aprire la porta forno impugnare sempre la mani-
Níveis das Grelhas e Tabuleiro
Este horno está provisto de 4 níveis para colocar as
grelhas ou o tabuleiro.
Para abrir a porta do forno, puxe
glia nella sua parte centrale
sempre pela parte central da pega.
(Fig. 13 e 14)
FO 0336
25
Cozinha tradicional
Rode o selector de funções do forno para o simbolo
respectivo (
tura desejada.
Levar o selector para a posição
superior) ou
aquecimento maior na parte superior ou na parte
inferior dos alimentos.
) e coloque o termóstato na tempera-
(aquecimento
(aquecimento inferior), para obter um
Ventilador do Forno ( )
Rode o selector de funções do forno para o simbolo
respectivo (
tura desejada.O ventilador situado no painel traseiro
do forno faz circular ar quente no interior do mesmo.
Caso pretenda cozer em simultâneo vários tipos de
alimentos, deverá colocar as prateleiras na primeira e
na terceira posição a contar da base do forno. (Ver
Fig. 7) Se estiver apenas a cozinhar um prato, usando
este tipo de aquecimento, utilize os níveis inferiores
pois obterá melhores resultados.
) e coloque o termóstato na tempera-
Descongelação
Rode o selector de funções do forno para o simbolo
respectivo (
desligado. (simbolo:
O ventilador funcionará sem aquecimento, apenas
fazendo circular o ar no interior do forno à temperatura ambiente, reduzindo o tempo de descongelação.
) e coloque o termóstato na posição de
●).
Grelhador
Rode o selector de funções do forno para o simbolo
respectivo (
temperatura desejada. Ao rodar o selector para a
posição
Deste moso, obtém-se um grelhado uniforme sobra
toda a superfície coberta pelo calor.
ou ) e coloque o termóstato na
, a potência do grelhador será aumentada.
Grelhador ventilado
Rode o selector de funções do forno para o simbolo
respectivo (
tura desejada (max. 200°C).
Quando os alimentos são aquecidos, geram
vapor, da mesma forma que uma cafeteira com
água. Quando o vapor entra em contacto com o
vidro da porta do forno, condensa-se e produz
gotas de água.
Esta situação é normal e não é consequência do
mau funcionamento do forno. Aconselhamos
que limpe a condensação produzida após a
cozedura dos alimentos.
) e coloque o termóstato na tempera-
Conselhos prácticos para cozinhar Peixe e
Carne
Pode colocar carne em recipientes resistentes ao
calor, bem como directamente na grelha do forno.
Neste caso, lembre-se sempre de colocar o tabuleiro
por baixo, na primeira posição a contar da base (Ver
Fig. 5), e verta alguma água no mesmo. Este tabuleiro
evitará o derrame de gorduras no fundo do forno.
Carnes brancas, aves e peixe no geral, necessitam de
uma temperatura média de cozedura (entre 150 e
175ºC). Se desejar cozinhar carne vermelha
(ligeiramente tostada na superfície e pouco cozida no
interior), deverá utilizar uma temperatura mais alta
(entre 200 e 250ºC). Recomendamos no entanto, um
período de tempo de cozedura mais curto.
Conselhos prácticos para Pastelaria
Em geral a pastelaria requer uma temperatura
moderada, normalmente entre os 150º e 200ºC.
É recomendado para bolos e pão um aquecimento
prévio do forno de 10 minutos, aproximadamente.
Mantenha a porta do forno fechada desde que inicia a
cozedura até ao seu final, e controle o processo de
cozedura através do vidro da porta do forno.
Conselhos prácticos para Grelhar
Se desejar grelhar carne ou peixe, coloque os
alimentos directamente sobre a grelha, após terem
sido devidamente untados com óleo.
Na função de grelhador, o calor provém apenas da
resistência superior do forno. Consequentemente,
deverá ajustar o nível de cozedura, tendo em
consideração a espessura da peça de carne ou peixe.
Coloque sempre o tabuleiro na posição inferior, com
um pouco de água no mesmo.
Filtro de Gorduras
Para cozinhar carne, o filtro de gorduras deverá ser
colocado à frente do ventilador do forno, fixando-o
nos orifícios do painel posterior. Esta operação
evitará a acumulação de gordura no ventilador. Não
utilize produtos abrasivos para a limpeza do vedante.
O filtro de gordura pode ser lavado na máquina de lavar loiça.
Quando
finalizar a
cozedura e o
forno estiver
morno, retire
o filtro
empurrando
para cima o
travão saliente
no mesmo.
26
Tabelas de Cozedura
AQUECIMENTO TRADICIONAL E AQUECIMENTO POR VENTILAÇÃO
GR.
1000 Pão branco 1 200 2 175 45 ~ 60 1 pão
500 Pão de centeio 1 200 2 175 30 ~ 45 no molde
500 Pãezinhos 2 200 2 (1 e 3) 175 20 ~ 35 8 pães na placa
250 Piza 1 220 2 (1 e 3) 200 20 ~ 35 de recolha
1000 Assado de vaca 2 200 2 175 50 ~ 70 Na grelha
1200 Assado de porco 2 200 2 175 100 ~ 130 Na grelha
1000 Assado de vitela 2 200 2 175 90 ~ 120 Na grelha
1500
1200 Borrego 2 200 2 175 110 ~ 130 Perna
1000 Frango 2 200 2 175 60 ~ 80 Inteiro
4000 Perú 2 200 2 175 210 ~ 240 Inteiro
1500 Pato 2 175 2 160 120 ~ 150 Inteiro
3000 Ganso 2 175 2 160 150 ~ 200 Inteiro
1200 Coelho 2 200 2 175 60 ~ 80 Bocados
1000 Inteiro 2 200 2 (1 e 3) 175 140 ~ 60 2 peixes
800 Filetes 2 200 2 (1 e 3) 175 30 ~ 40 4 filetes
ALIMENTOS NOTAS
BOLOS
Massa branca batida
Massa fermentada
Massas folhadas
Tarte de queijo 1 175 2 150 60 ~ 80
Tarte de maçã 1 200 2 (1 e 3) 175 40 ~ 60
Strudel 2 175 2 (1 e 3) 150 60 ~ 80
Tarte de doces 2 200 2 (1 e 3) 175 45 ~ 60
Petit fours 2 200 2 (1 e 3) 175 15 ~ 25
Biscoitos 2 200 2 (1 e 3) 175 10 ~ 20
Merengues 2 100 2 (1 e 3) 100 90 ~ 120
PÃO E PIZA
TERRINAS
De massas 2 200 2 (1 e 3) 175 40 ~ 50
De legumes 2 200 2 (1 e 3) 175 45 ~ 60
Pequenas tartes 2 200 2 (1 e 3) 175 35 ~ 45
Lasanhas 2 200 2 175 45 ~ 60
CARNES
Rosbife
PEIXES
Confecção tradicional
Nível
4
3
2
1
2 200 2 (1 e 3) 175 45 ~ 60
1 200 2 (1 e 3) 175 20 ~ 35
2 200 2 (1 e 3) 175 20 ~ 30
2 220 2 200 50 ~ 70 Na grelha
°C
Calor circulante
Nível
4
3
2
1
°C
Minutos
confecção
NOTA:
Os tempos de cozedura indicados não incluem o préaquecimento. Quando cozer pão ou pizza,
aconselhamos que faça um pré-aquecimento do forno
de 10 minutos.
GRELHAR
Quantidade
Tipo de confecção
Pedaços Gramas
TRADICIONAL
Costeletas de porco
Salsichas 8 500 4 max 10 6
Peito de frango 4 400 4 max 13 10
Filetes de peixes 4 400 4 max 8 6
Tosta mista 4 — 4 max 8 —
VENTILADO
Lombo de porco - 1500 2 o 3 170° 45 30
Rosbife - 1500 3 200° 30 20
Espetadas 4-6 800 3 200° 15 10
Peixe inteiro - 800 3 200° 12 8
4 600 4 max 12 8
(*) Caso necessite de cozinhar mais que um tipo de
alimento em simultâneo, recomendamos que os
coloque nos níveis indicados na tabela entre
parenteses.
Temps
en minutos
em
cima
em
baixo
Nível
Grelhador
4
3
2
1
Temperatura
°C
27
Limpeza e Manutenção
Limpeza Geral
Antes da limpeza, deixe arrefecer
primeiro o forno.
Quando utilizar produtos de limpeza em
spray, tenha o cuidado de não o
direccionar sobre os elementos de
aquecimento ou sobre o sensor do termostato.
Nunca use detergentes abrasivos,
esfregões metálicos, detergentes com
lixívia, pois estes produtos podem
danificar o esmalte e o vidro da porta do
forno.
O Interior do Forno
A cavidade esmaltada do forno pode ser limpa mais
eficientemente se o mesmo estiver ainda morno.
Aconselha-se a sua limpeza após todas as cozeduras,
utilizando um pano macio embebido em água morna
e sabão.
No entanto, e de tempos a tempos, é necessária uma
limpeza mais profunda e eficiente, utilizando para
este propósito um produto de limpeza adequado para
fornos.
Para as manchas mais persistentes, pode utilizar um
pouco de vinagre morno.
Ao cozinhar frutos, podem cair ácidos naturais sobre
a superfície esmaltada do aparelho, os quais deixam
manchas difíceis de limpar. Estas podem provocar a
perda de brilho do esmalte, mas não afectam o
funcionamento do forno. Por forma a evitar que estas
manchas permaneçam no forno nas utilizações
posteriores, limpe cuidadosamente o interior do forno
após qualquer cozinhado que inclua frutas.
Fig. 1
A Porta do Forno
Antes de proceder à limpeza da porta do forno,
recomendamos que, primeiramente, a retire do forno.
Siga as seguintes instrucções:
a) Abra a porta completamente;
b) Localize as dobradiças que unem a porta ao forno
(Fig. 1)
c) Destrave-as e levante as pequenas alavancas
situadas nas dobradiças; (Fig. 1)
d) Segure a porta pelos laterais esquerdo e direito, e
empurre-a lentamente na direcção do forno até que
se encontre semi-fechada;
e) Com cuidado retire a porta da posição respectiva;
(Fig. 1)
f) Coloque-a num local plano;
g) Desenrosque os dois parafusos indicados com a
letra A; (Fig. 2)
h) Levante o vidro e retire-o da porta do forno.
28
Fig. 2
Limpe o vidro da porta do forno com um pano macio
e embebido em água morna e sabão. Após ter
finalizado a limpeza, coloque de novo a porta no forno seguindo a ordem inversa da desmontagem.
A Borracha Isoladora da Porta do Forno
O bom funcionamento do forno é assegurado por uma
borracha colocada à volta da extremidade da cavidade
do mesmo.
Verifique periodicamente qual o seu estado. Caso
seja necessário, limpe-o sem utilizar produtos de
limpeza abrasivos.
Caso verificar que a borracha se encontra danificada,
recorra ao Concessionário de Assistência Zanussi
mais próximo. Não utilize o forno até este ter sido
reparado.

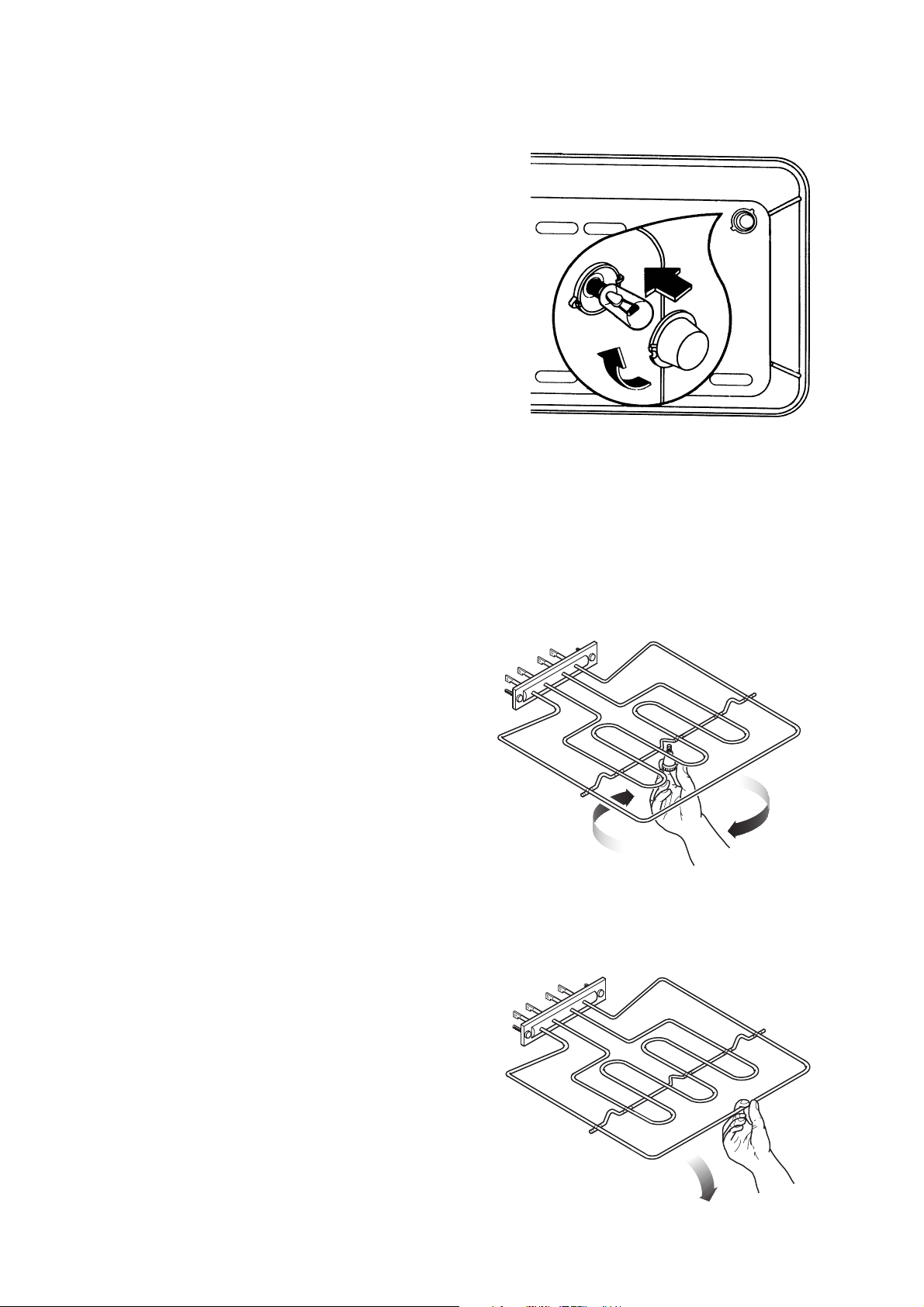

Substituir a Lâmpada do Forno
Assegure-se que a corrente eléctrica se encontra
desligada antes de prosseguir com esta operação.
A lâmpada do forno deverá ter as seguintes
características:
a) Resistente a temperaturas de 300ºC
b) Tensão: 230V - 50 Hz
c) Potência: 15W
d) Rosca: E 14
Para substituir a lâmpada, siga as seguintes
indicações:
a) Empurre e rode a tampa de vidro no sentido
anti-horário;
b) Retire a lâmpada fundida;
c) Substitua-a pela nova;
d) Reponha a tampa de vidro;
e) Ligue a corrente eléctrica;
Grill/Grelhador Basculante
Este modelo foi concebido com uma dobradiça
colocada no grelhador por forma a facilitar a limpeza
do tecto do forno.
Antes de prosseguir, assegure-se que o forno está
desligado da corrente eléctrica. Desenrosque o
parafuso que segura o grelhador no lugar.
Com cuidado, empurre o grelhador para baixo de
modo a ter acesso à parte superior do forno.
Limpe o tecto do forno com um produto adequado e
seque-o antes de colocar de novo o grelhador.
Empurre cuidadosamente o grelhador para o sítio e
torne a colocar o parafuso de fixação.
NOTA: Assegure-se que o parafuso de fixação se
encontra devidamente aparafusado, por forma a
evitar uma eventual queda do grelhador durante o
seu funcionamento.
29
Se... Algo Não Funcionar
Caso o aparelho não esteja a funcionar devidamente, e antes de recorrer ao Concessionário de Assistência Zanussi,
verifique primeiro as situações descritas de seguida:
PROBLEMA
■
O forno não funciona
■
O indicador luminoso do termostato não
acende
■
A luz do forno não acende
■
Demora muito tempo a cozinhar ou cozinha
demasiadamente rápido
SOLUÇÃO
◆
Verifique se o forno não se encontra em Funcionamento
Manual e se seleccionou a função pretendida nos selectores
das funções e do termostato.
ou
◆
Verifique se os cabos do aparelho se encontram
correctamente ligados, e se o interruptor geral ou do forno
estão ligados.
◆
Rode o selector do termostato para a temperatura desejada.
ou
◆
Rode o selector de funções do forno para uma qualquer
função.
◆
Rode o selector de funções do forno para uma qualquer
função.
ou
◆
Compre uma nova lâmpada, num Centro de Assistência
Zanussi, e substitua-a seguindo as instruções constantes
neste manual.
◆
Consulte o conteúdo constante neste manual, no capítulo 4,
“Utilizando o Forno”.
■
Há formação de humidade nos alimentos e no
interior do forno
◆
Não deixe os alimentos no interior do forno mais que 1520 minutos após ter terminado a cozedura.
Assistência Técnica e Peças Originais
Se o aparelho continuar a não funcionar após ter
verificado o capítulo anterior, dirija-se ao Serviço de
Assistência Técnica Zanussi e indique o tipo de avaria, o modelo do aparelho (Mod.), o número do
produto (Prod. Nº) e o número de fabrico (Ser. Nº).
Estas informações encontram-se gravadas na placa de
identificação.
Esta placa encontra-se situada na extremidade
anterior da cavidade do forno.
As Peças Originais aprovadas
pelo fabricante do aparelho e
possuidoras deste simbolo,
encontram-se apenas disponíveis
nos Centros de Assistência ou
em lojas de peças autorizadas.
O seu novo aparelho encontra-se ao abrigo da
garantia. O certificado de garantia vai junto com o
aparelho. Caso não o encontre, deverá solicitá-lo
junto do representante/agente, indicando-lhe a data de
compra, o modelo e o número de identificação que se
encontram na chapa de identificação do aparelho.
Guarde o certificado de garantia para que possa
apresentá-lo aos Serviços de Assistência sempre que
seja necessário. Guarde o certificado de Garantia
junto do comprovante de compra ou com o recibo.
Sem este procedimento terá de suportar os encargos
referentes aos Serviços Técnicos, de que necessitar,
para uma possível reparação.
MOD.
PROD. NO.
Mod.
PROD. NO.
SER. NO.
TYPE
SER. NO.
30
Características Técnicas
Dimensões do
nicho Altura
Largura 560 mm
Profundidade 550 mm
Dimensões do Altura 325 mm
interior do Forno Largura 440 mm
Profundidade 390 mm
Volume útil 53 l.
em coluna
{
até à bancada
: 580 mm
591 mm
Instalação
Todos os trabalhos durante a instalação do
aparelho deverão apenas ser efectuados por
pessoal qualificado, em conformidade com
as normas em vigor.
Potência das resistências
Resistência superior e inferior 1800 W
Resistência do grelhador 1750 W
Resistências do grelhador duplo 2550 W
Aquecimento Ventilado 2000 W
Lâmpada de iluminação do forno 25 W
Ventilador de arrefecimento 20 W
Ventilador por convecção 30 W
Potência Total Máxim 2600 W
Tensão de Alimentação (50 Hz) 230 V
Encastre nos móveis
É importante que tanto as dimensões e os materiais ao
redor do armário onde se colocará o aparelho, estejam
correctas e suportem temperaturas altas.
Uma instalação correcta deverá assegurar o não
contacto com outros electrodomésticos ou outros
aparelhos isolados.
Todos os elementos do aparelho asseguram a
protecção, desde que bem colocados e sem poderem
ser retirados sem a ajuda de ferramentas.
Recomendamos que não instale o forno junto de
electrodomésticos, como frigoríficos ou
congeladores, por forma a não afectar a performance
destes aparelhos.
FO 0414
31
Instalação do forno
O local onde vái encastrar deve ter as dimensões
indicadas na fig. 3.
No caso em que o móvel no qual se vai instalar o forno/placa de encastrar esteja fechado na parte do dorso, dever-se-à realizar uns cortes na parte superior o
inferior dessa zona, que servirá para passar os cabos
para a ligação à rede eléctrica do próprio aparelho,
para a passagem dos tubo do gás, etc., e também para
a areação do móvel (Fig. 4).
O forno deve ser instalado nas condições acima
descritas tanto no que diz respeito ás medidas para a
ventilação e deverá ser usado um móvel no qual a
cola usada para a colagem das placas resista a
temperaturas de 100°C.
20
100
620
100
600
5
560
560
595
20
35
60
600
480
60
30
400
564
600
Fig. 3
Fixação ao móvel
Antes de encastrar o forno, há que efectuar a ligação da
placa (consultar o parágrafo apropriado). Coloque o
aparelho no local de montagem no móvel. Abra a porta
do forno e fixe o corpo do forno ao móvel com quatro
parafusos para madeira que se adaptam aos furos
realizados para tal nos lados.
32
Fig. 4
ENCAIXE PLACA DE ENCASTRAR FORNO
O aparelho pode ser conectado sòmente
com placas recomendadas para o fabricante.
Para juntar a placa de encastrar ao forno, proceda da
seguinte forma:
— colocar no móvel no qual deve ser encaixado
deixando espaço suficiente para poser mexer nos
cardans e uni-lo aos eixos de conjução; durante
esta operação tenha cuidado para que os cardans
permaneçam na parte superior do forno numa
posição acessível;
— juntar os cardans reguláveis (A) aos eixos
posteriores dos comandos do forno;
— de seguida fixe-os com o parafuso que se encontra
no extremo do cardan.
— de seguida, junte o conector da placa de encastrar
(B) com o seu complemento previsto no forno; a
forma deste componente não permite fazer uma
ligação errada;
— finalmente, montar os manípulos (fornecidos com
o forno) (Fig. 5 e 6 - C, D, E e F).
Fig. 5
PARAFUSO
Fig. 6
PAINEL DE
COMANDOS
TUBO DE
COMANDOS
MANÍPULO
ANEL
33
Ligação elétrica
A ligação deverá ser realizada respeitando as normas
em vigor.
Antes de efectuar a ligação deve certificar-se de que:
• os fusíveis e a instalação eléctrica doméstica
podem suportar a carga do aparelho (consultar a
ficha indicativa);
• a instalação eléctrica está equipada com uma
tomada de terra eficaz, obedecendo às normas e às
disposições legais em vigor;
• a tomada e o disjuntor omnipolar utilizados para a
ligação são de fácil acesso para a aparelhagem
instalada.
Ligação com o gás
siga o manual de instruções da placa de encastrar.
LIGAÇÃO ELÉTRICA DO FORNO À
PLACA DE ENCASTRAR
A tomada da corrente para o forno está colocada na
placa de encastrar. As placas estão dotadas dos cabos
de alimentação e de terra am cuja ponta se encontra o
conector.
As instruções para realizar a ligação eléctrica poderá
encontrá-las no livro de instruções da placa de
encastrar. As ligações entre os conectores e as
tomadas não permitem ligações erradas.
O Fabricante declina qualquer responsabilidade
caso as normas de prevenção de acidentes não
tenham sido respeitadas.
34
Loading...
