beschrieben.
– heben Sie die Halter aus Metalldraht an
(Abb. 10P).
– nehmen Sie die Kohlenfilter aus ihrer
Verankerung heraus.
Die 2 Fettfilter (Abb. 10Q) können auf einfache Weise vom Gitter entfernt werden, indem dieses wie zuvor beschrieben geöffnet und die Metallhalterungen angehoben werden (Abb. 10P). Bei der Filterversion müssen erst die Kohlenfilter entfernt werden, um an die Fettfilter zu gelangen. Achtung: Das Gerät besitzt einen dritten Metallfilter (nicht sichtbar), der über die Öffnung R zugänglich ist (Abb. 12). Reinigen Sie die Fettfilter entsprechend ihrem Verschmutzungsgrad (durchschnittlich ist dies alle 6 Montate erforderlich); mit neutralem Reinigungsmittel von Hand oder in der Spülmaschine spülen.
Glühlampenwechsel
Um in das Innere des Geräts zu gelangen, ist zunächst das Filtergitter abzunehmen. Nun kann die Glühlampe gewechselt werden. Im Austauschfall sind unbedingt Glühlampen desselben Typs zu verwenden.
Italiano
AVVERTENZE
--------------------------------------------------------
La distanza minima tra la superficie del piano di cottura e la parte inferiore della cappa deve essere 65 cm. L'aria raccolta non deve essere convogliata in un condotto usato per lo scarico di fumi di apparecchi alimentati con energia diver­sa da quella elettrica (impianti di riscalda­mento centralizzati, termosifoni, scaldaba­gni ecc.). Per lo scarico dell'aria da evacuare rispet­tare le prescrizioni delle autorità competen­ti. Inoltre l'aria da scaricare non deve es­sere eliminata attraverso una cavità del muro a meno che tale cavità non sia de­stinata a questo scopo. Prevedere un'adeguata areazione del lo­cale quando una cappa e apparecchi ali­mentati con energia diversa da quella elet­trica (stufe a gas, ad olio, a carbone ecc), vengono usati contemporaneamente. In­fatti la cappa aspirante evacuando l'aria potrebbe creare una pressione negativa nella stanza. La pressione negativa del locale non deve superare i 0,04 mbar, evi­tando così il risucchio dei gas di scarico della fonte di calore. Pertanto attrezzare il locale con delle prese d’aria che alimentino un flusso costante di aria fresca.
Questo apparecchio presenta accorgi­menti tecnici costruttivi tali da essere annoverato nella classe di isolamento
II e pertanto non deve essere collegato a terra.
Nell’operazione di collegamento elettrico as­sicurarsi che i valori di tensione corrispon­dano con quelli indicati nella targhetta inse­rita all’interno dell’apparecchio. Se il Vostro apparecchio non è provvisto di cavo flessi­bile non separabile e di spina, o di altro dispositivo che assicuri la onnipolare disinserzione dalla rete, con una distanza di apertura dei contatti di almeno 3 mm, allora tali dispositivi di separazione dalla rete devono essere previsti nell'installazio­ne fissa. Se il Vostro apparecchio è prov­visto di cavo alimentazione e di spina, porre
l'apparecchio in modo che la spina sia ac­cessibile. Prima di procedere a qualsiasi operazione di pulizia o manutenzione è necessario to­gliere tensione.
USO
--------------------------------------------------------
Evitare l’uso di materiali che causano fiam­mate (flambè) nelle immediate vicinanze dell’apparecchio. Nel caso di fritture fare particolarmente attenzione al pericolo di incendio che costi­tuiscono olio e grassi. Particolarmente pe­ricoloso per la sua infiammabilità è l’olio già usato. Non usare griglie elettriche scoper­te. Per evitare un possibile rischio di incendio attenersi alle istruzioni indicate per la puli­zia dei filtri antigrasso e la rimozione di eventuali depositi di grasso sull’apparec­chio.
MANUTENZIONE
--------------------------------------------------------
Un'accurata manutenzione garantisce un buon funzionamento ed un buon rendi­mento nel tempo. La rimozione di eventuali depositi di grasso dall'apparecchio va effettuata periodicamen­te in rapporto all'uso (almeno ogni 2 mesi). Evitare l'uso di prodotti contenenti abrasivi o corrosivi. Per la pulizia esterna di appa­recchi verniciati adoperare un panno inu­midito con acqua tiepida e detersivo neu­tro; per la pulizia esterna di apparecchi in acciaio, rame od ottone è consigliato l'uso di prodotti specifici, seguendo le istruzioni indicate sul prodotto; per la pulizia interna dell'apparecchio usare un panno/pennello imbevuto di alcool etilico denaturato.
DESCRIZIONE
--------------------------------------------------------

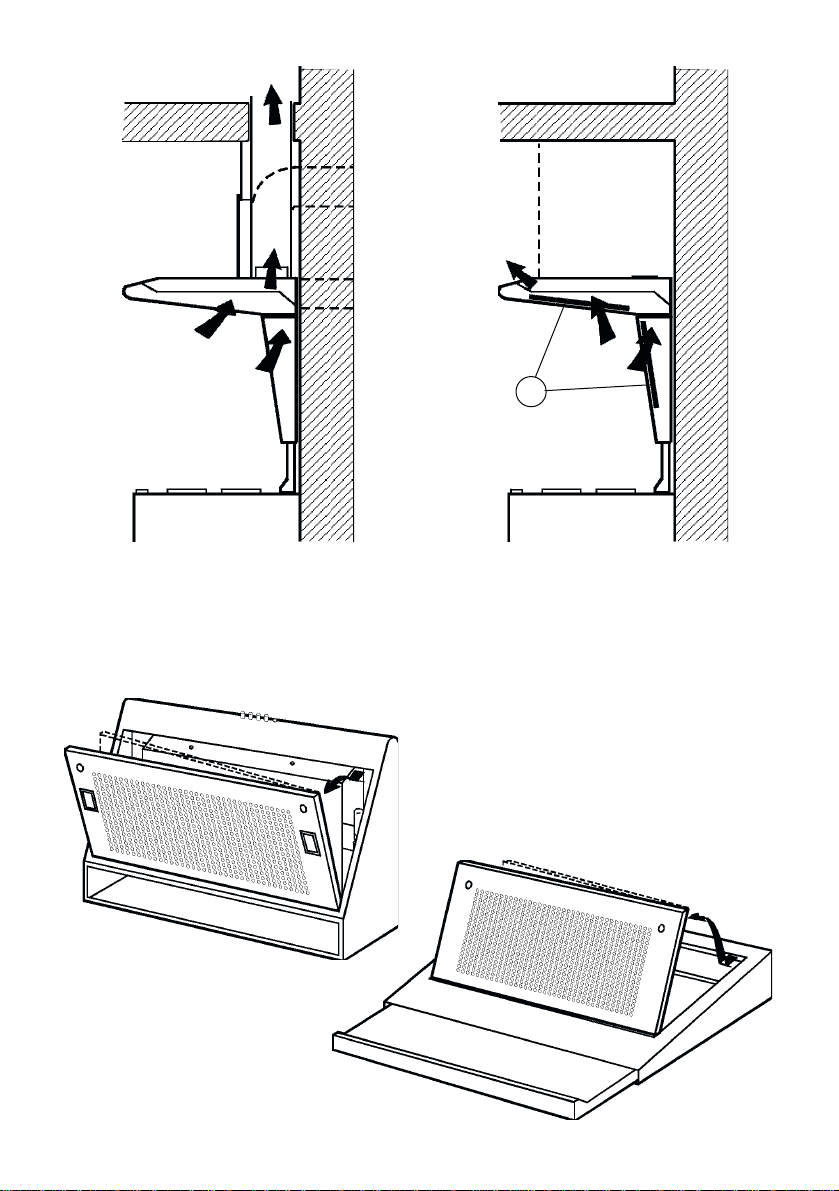

L’apparecchio può essere utilizzato sia in ver­sione Aspirante, sia in versione Filtrante. Nella versione Aspirante (Fig. 1) i vapori e/ o gli odori della cucina, vengono convogliati direttamente verso l’esterno (soffitto o parete) tramite un condotto di evacuazione, utilizzan­do i fori previsti superiormente o posterior­mente all’apparecchio.
Nella versione Filtrante (Fig. 2) i vapori e gli odori della cucina, vengono depurati da 2 filtri al carbone, e rimessi in circolazione nello stes­so ambiente tramite le feritoie anteriori. AT­TENZIONE : Per la versione filtrante è indi­spensabile utilizzare i filtri al carbone (Fig. 2N). Per la versione aspirante no.
INSTALLAZIONE
--------------------------------------------------------
Prima di procedere alle operazione di instal­lazione è necessario togliere le 2 griglie antigrasso. Per poter togliere la griglia è necessario, utilizzando gli appositi pomelli, spingere la stessa verso il fondo dell’apparec­chio in modo che questa possa sganciarsi e ruotarla (Fig. 3); per la estrazione completa ruotarla da un lato, tenendo fermo l’altro.
Se l’apparecchio viene installato in versio­ne aspirante, collegare una delle due usci­te presenti al tubo di estrazione e chiude­re l’altra con il tappo in dotazione (Fig. 4). Se l’apparecchio viene installato in versio­ne filtrante è necessario chiudere entram­bi i fori previsti sull’apparecchio con i tappi
in dotazione.
Requisiti essenziali per una corretta installa­zione : – Predisporre di una adeguata alimentazio-
ne elettrica.
– Se il Vostro apparecchio deve essere in-
stallato in versione Aspirante, predisporre precedentemente il foro di evacuazione dell’aria e munirsi di apposito tubo di col­legamento tra questo e la flangia presente sulla cappa.
Fissaggio a parete
Fig. 5: prendere 2 viti (S) in dotazione (quelle di dimensione minore), ed infilarle nei fori della parte telescopica (A); non avvitare del tutto le viti, in modo che servano da fermo per non far cadere la parte telescopica. Fate rientrare piu' possibile la parte telescopica e bloccatela con del nastro adesivo (W). Fissare la parte inferiore alla parte superiore della cappa mediante le 4 viti in dotazione (Fig. 5). Usando la maschera di foratura applicare alla parete 2 tasselli in dotazione (in corrispon­denza dei fori B (Fig. 6). Inserire due delle viti in dotazione e agganciarvi l’apparecchio tra­mite gli appositi fori B previsti sul retro (Fig.
6). Prima di serrare le viti del tutto, segnare
sul muro la posizione dei 2 fori C utilizzando un pennarello; sganciare la cappa e realizzare i 2 fori nella posizione segnata inserendoci i tasselli. Riagganciare la cappa e fissarla definitivamente con le 4 viti. Togliere il nastro adesivo messo in preceden­za sulla parte telescopica e far scendere questa fino a toccare il piano di cottura. Effettuare il collegamento elettrico.
Fissaggio dei tubi telescopici (Fig. 7) Fissare la staffa inferiore (D) all'apparecchio. Fissare la staffa superiore (E) al soffitto; per posizionare la staffa in asse con il vostro apparecchio, fare riferimento al triangolino (F) che si trova sull'asse centrale. Prendere i due tubi telescopici avendo cura di sollevare leggermente il tubo piu' piccolo (tubo superiore); infilare i tubi dal davanti, allargan­doli leggermente con le mani, così che pos­sano agganciarsi alle due staffe. Fissare i tubi alle staffe tramite le viti G ed H.
Fissaggio sottopensile
Usando l’apposita maschera di foratura prati­care sul fondo del pensile quattro fori per il fissaggio dell’apparecchio e ritagliare il foro per l’evacuazione dell’aria se la cappa è pre­vista nella versione aspirante (per la versione filtrante tale foro non è necessario). Avvicina­te la cappa al fondo del pensile ed assicura­tela allo stesso tramite le quattro viti fornite a corredo (Fig. 8). Fig. 9: prendere 2 viti (S) in dotazione (quelle di dimensione minore), ed infilarle nei fori della parte telescopica (A); non avvitare del tutto le viti, in modo che servano da fermo per non far cadere la parte telescopica. Fate rientrare piu' possibile la parte telescopica e bloccatela con del nastro adesivo (W). Appoggiare la parte inferiore della cappa alla parete e segnare sul muro la posizione dei 2 fori C (Fig. 9) utilizzando un pennarello; toglie­re la parte inferiore e realizzare i 2 fori nella posizione segnata inserendoci i tasselli. Fissare la parte inferiore mediante le 6 viti in dotazione (Fig. 9). Togliere il nastro adesivo messo in preceden­za sulla parte telescopica e far scendere questa fino a toccare il piano di cottura. Effettuare il collegamento elettrico.
aspirante la vite M deve essere completa­mente avvitata; per la versione filtrante la vite deve essere allentata completamente in modo da permettere la fuoriuscita del-
l’aria aspirata attraverso le asole superiori.
FUNZIONAMENTO
--------------------------------------------------------
Comandi (Fig. 11):
A = Interruttore accensione luce. B = Interruttore accensione ON/OFF mo-
tore alla I velocità. C = Interruttore II velocità. D = Interruttore III velocità. E = Gemma spia di funzionamento del
motore.
Nel caso d'uso dell' apparecchio in versione filtrante, sarà necessario sostituire i filtri al carbone (Fig. 10N) in rapporto all'uso, media­mente ogni sei mesi. Per rimuovere i filtri al carbone: – togliere le griglie antigrasso come descrit-
to precedentemente. – sollevare i fermi in filo metallico (Fig. 10P). – rimuovere il filtro a carbone dalla sua sede.
I 2 filtri antigrasso (Fig. 10Q) possono es­sere facilmente rimossi dalla griglia aprendola come descritto precedentemente e sollevan­do i fermi in filo metallico (Fig. 10P). Nella versione filtrante, per accedere ai filtri antigrasso occorrerà rimuovere prima i filtri al carbone. Attenzione : è presente anche un terzo filtro metallico (non visibile) a cui si puo' accedere attraverso l'apertura R (Fig. 12). Pulire i filtri antigrasso in rapporto all'uso (me­diamente ogni 6 mesi); lavarli con detersivo neutro a mano o in lavastoviglie.
Per sostituire le lampade di illuminazione aprire la griglia come descritto precedente­mente e rimuovere la lampade. Sostituire con lampade dello stesso tipo.
IMPORTANTE : Verificare la posizione della vite di
regolazione M (Fig. 10). Per la versione
1 2
3
N
45
S
6
A
B
C
W
7
E
F
G
G
D
H
H
89
C
S
W
10
N
P
Q
11
A
M
12
R
A
B
C
D E
