Indhold

Om sikkerhed _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 2 Installation _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 3 Produktbeskrivelse _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 5 Betjening _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 5 Nyttige oplysninger og råd _ _ _ _ _ _ _ _ _ _ _ _ _ _ 6

Vedligeholdelse og rengøring _ _ _ _ _ _ _ _ _ _ _ _ 6 Hvis noget går galt _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 7 Tekniske data _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 8 Miljøhensyn _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 8

Ret til ændringer uden varsel forbeholdes.

Om sikkerhed

Læs brugsanvisningen grundigt igennem, før du in-

stallerer apparatet og tager det i brug. Det forebygger ulykker og sikrer korrekt betjening. Opbevar altid brugsanvisningen sammen med apparatet, og lad den følge med ved flytning eller salg. Alle, der bruger apparatet, skal være helt fortrolige med dets betjenings- og sikkerhedsfunktioner.

Generelt om sikkerhed

Advarsel Personer (herunder børn), der har fysisk

eller sensorisk funktionsnedsættelse eller mangler erfaring og viden, må ikke bruge dette apparat. Den person, der har ansvaret for deres sikkerhed, skal holde øje med dem eller instruere dem i, hvordan apparatet bruges.

Apparatet er ikke beregnet til at blive betjent med et

tænd-sluk-ur eller en særskilt fjernbetjening.

Børns sikkerhed

• Apparatet må kun bruges af voksne. Børn skal holdes

under opsyn for at sikre, at de ikke leger med apparatet.

• Opbevar al emballage utilgængeligt for børn. Der er fa-

re for kvælning og fysisk personskade.

• Hold børn på afstand af apparatet under og efter brug,

indtil det er kølet af.

Sikkerhed under brug

• Fjern al emballage, mærkater og folie fra apparatet, før

du tager det i brug.

• Sæt kogezonerne på "slukket" efter hver brug.

• Risiko for forbrænding! Læg ikke køkkenredskaber eller

grydelåg på kogezonen, hvor de kan blive meget varme.

Advarsel Brandfare! Overophedet fedt og olie

selvantændes meget let.

Korrekt brug

• Hold altid øje med apparatet under brug.

• Brug kun apparatet til madlavning i husholdningen!

• Brug ikke apparatet som arbejds- eller frasætningsplads.

• Læg eller opbevar ikke meget brandfarlige væsker og materialer, eller genstande, der kan smelte (af plastik eller aluminium) på eller ved apparatet.

• Vær forsigtig, når du tilslutter apparatet i en stikkontakt i nærheden. Lad ikke ledninger røre apparatet eller varmt kogegrej. Ledningerne må ikke være viklet sammen.

Sådan undgår du skader på apparatet

• Den glaskeramiske plade kan tage skade, hvis du taber ting eller kogegrej på den.

• Kogegrej af støbejern og støbt aluminium, eller kogegrej med beskadiget bund kan ridse glaskeramikken, hvis du skubber dem på pladen.

• Undgå, at gryder og pander koger tørre. Ellers kan kogegrej og glaskeramik tage skade.

• Tænd aldrig for en kogezone, hvis den er tom, eller der står en tom gryde eller pande på den.

• Dæk ikke nogen del af apparatet med alufolie.

• Hvis pladen får en revne, skal du tage stikket ud af kontakten for at forebygge elektrisk stød.

Bortskaffelse af apparatet

• Sådan undgås risiko for personskade eller beskadigelse

– Tag stikket ud af kontakten. – Klip ledningen af, hvor den er forbundet til appara-

tet, og kassér den.

– Henvend dig til din kommune ang. bortskaffelse af

apparatet.

www.zanussi.com

Page 3

Installation

Advarsel Læs og følg anvisningerne omhyggeligt. Der er fare for personskade eller beskadigelse af

apparatet.

• Kontrollér, at apparatet ikke har fået skader under transporten. Tilslut ikke et beskadiget apparatet. Kontakt om nødvendigt forhandleren.

• Installationen og tilslutningen af apparatet til el-forsyningen må kun udføres af kvalificeret personale.

• Brug først indbygningsapparater, når de er monteret i passende indbygningsenheder og bordplader, der opfylder kravene.

• Produktet og dets specifikationer må ikke ændres. Der er fare for personskade eller beskadigelse af apparatet.

• Overhold altid nøje de love, bestemmelser, retningslinjer og normer (regler om sikkerhed, korrekt bortskaffelse, elsikkerhed osv.), der gælder i brugslandet.

• Mindsteafstanden til andre apparater skal overholdes.

• Indbyg beskyttelse mod stød. F.eks. skal du montere en isolerende plade direkte under apparatet, hvis der er en skuffesektion nedenunder.

• Hvis fastgørelseskonsollen befinder sig i nærheden af klemmen, skal du altid sørge for, at tilslutningskablet ikke kommer i kontakt med konsollens kant.

• Beskyt snitfladerne i bordpladen mod fugt med en passende fugemasse!

• Forsegl revnen mellem apparat og bordplade helt med en egnet fugemasse.

• Beskyt apparatets bund mod damp og fugt, f.eks. fra opvaskemaskine eller ovn.

• Installér ikke apparatet ved siden af en dør eller under et vindue. Ellers kan varme pander og gryder blive revet på gulvet, når døre åbnes eller vinduer blæser op.

• Apparatet skal kobles fra lysnettet, før du udfører vedligeholdelse eller rengøring.

Advarsel Risiko for skader ved elektrisk stød. Følg nøje vejledningen for tilslutning til lysnettet.

• Der er spænding på nettilslutningsklemmen.

• Tilslutningsklemmen til lysnettet skal gøres spændingsfri.

• Berøringsbeskyttelse skal sikres ved at udføre indbygningen fagmæssigt korrekt.

• Løse og uprofessionelt udførte stikforbindelser kan medføre, at klemmen bliver overophedet.

• Klemmeforbindelser skal udføres fagmæssigt korrekt.

• Kablet skal forsynes med trækaflastning.

• Brug den rigtige netledning, og udskift den beskadigede netledning med den korrekte ledningstype. Kontakt altid Electrolux Service A/S.

Apparatets elinstallation skal udføres med en afbryder med mindst 3 mm brydeafstand, så forbindelsen til lysnettet kan afbrydes på alle poler. Du skal have korrekte isolationsenheder: gruppeafbrydere, sikringer (sikringer med skruegevind skal tages ud af fatningen), fejlstrømsrelæer og kontaktorer. Producenten fralægger sig ethvert ansvar for eventuelle skader på personer, kæledyr eller ting, der skyldes manglende overholdelse af disse krav.

Tilslutning, el

• Tilslut apparatet til jord i h.t. Stærkstrømsreglementet.

• Sørg for, at mærkespændingen og strømtypen på typeskiltet svarer til el-forsyningen på installationsstedet.

• Dette apparat er forsynet med en netledning. Det skal forsynes med et korrekt stik, svarende til den maks. belastning, der fremgår af typeskiltet. Stikket skal sættes i en passende stikkontakt.

• Elektriske dele må kun monteres eller udskiftes af en tekniker fra servicecentret eller en autoriseret installatør.

• Brug altid en korrekt monteret lovlig tilslutningskontakt.

• Sørg for, at der er adgang til netstikket efter installationen.

• Undgå at slukke for apparatet ved at trække i ledningen. Tag altid selve netstikket ud af kontakten.

• Apparatet må ikke tilsluttes med en forlængerledning, en adapter eller en stikdåse (risiko for brand). Kontrollér, at jordforbindelsen overholder gældende standarder og regulativer.

• Netledningen skal anbringes på en måde, så den ikke kommer i berøring med nogen varme dele.

• Den elektriske installation skal udføres, så apparatet kan afbrydes fra nettet med en flerpolet afbryder med en brydeafstand på mindst 3 mm, f.eks. automatisk linjeafbryder, jordafbryder eller sikring.

www.zanussi.com

Page 4

• Ingen af netledningens dele må nå en temperatur på 90 °C. Den blå nulleder skal forbindes i klemmen mærket "N". Den brune (eller sorte) faseleder (monteret i klemmen mærket "L") skal altid forbindes til fase på lysnettet.

Udskiftning af netkabel

Brug kun H05V2V2-F T90 eller tilsvarende type, hvis tilslutningskablet skal udskiftes. Kontroller, at kabelsektionen er egnet til spændingen og arbejdstemperaturen. Den gul/grønne jordleder skal være ca. 2 cm længere end den brune (eller sorte) faseleder.

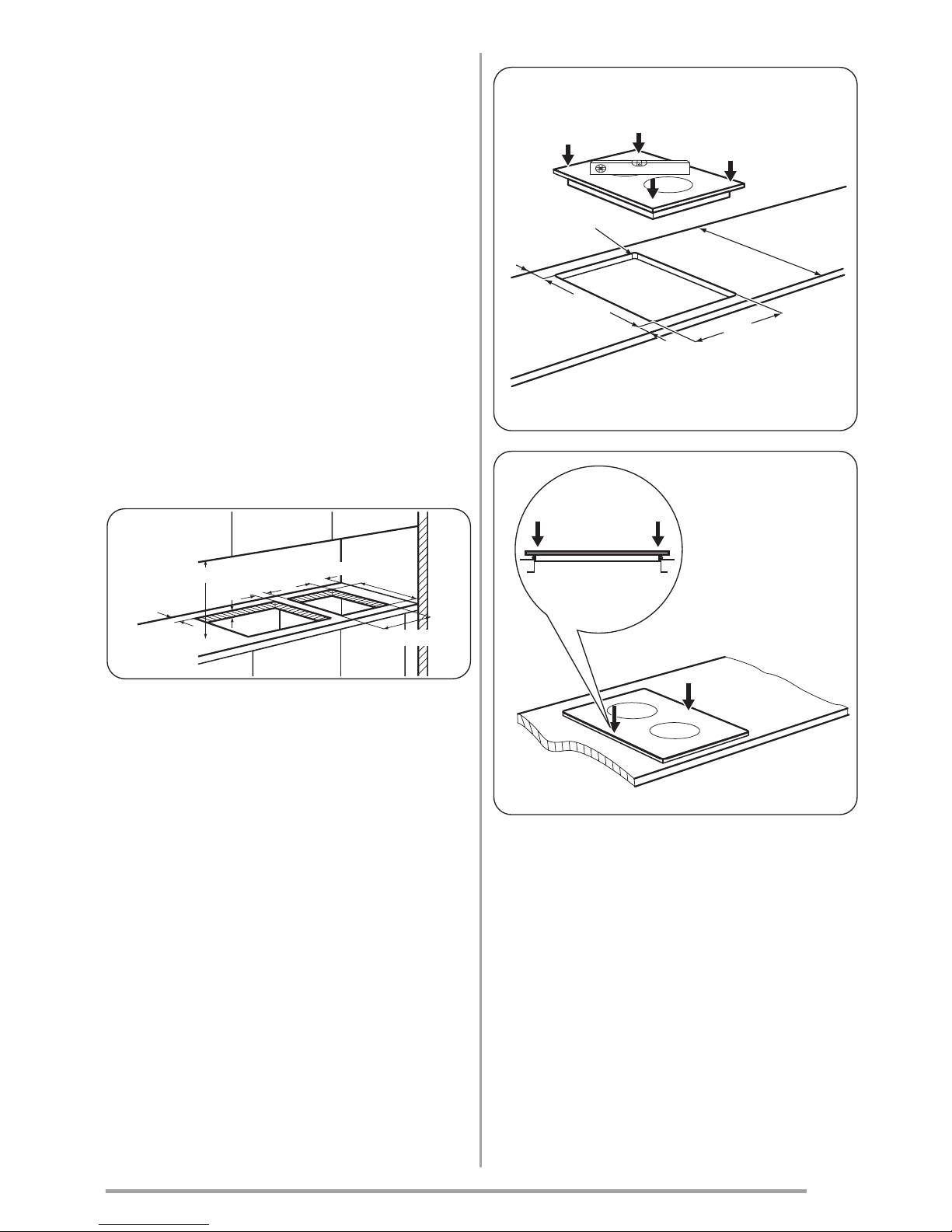

Montering

40-50 mm

55 mm

30 mm

min. 650 mm

490 mm

min. 100 mm

270 mm

Hvis der skal installeres flere 30 cm kogesektioner ved siden af hinanden i den samme udskæring, er et monteringssæt, inkl. støttesidekonsol og supplerende tætninger, tilgængelig hos vores servicecentre. De relevante installationsanvisninger følger med i sættet.

270

600mm

R 5mm

490

Muligheder for indsætning

Køkkenenhed med dør Pladen, der er installeret under kogesektionen, skal være

let at fjerne og give nem adgang, i tilfælde af at det er nødvendigt med teknisk assistance.

min 20 mm (max 150 mm)

30 mm

60 mm

a) Aftagelig plade b) Plads til tilslutninger

www.zanussi.com

Page 5

Køkkenenhed med ovn Målene af kogesektionens fordybning skal overholde an-

givelsen, og køkkenenheden skal være udstyret med udluftninger for at få en konstant luftforsyning. Kogesektionens og ovnens elektriske tilslutning skal installeres sepa-

rat af hensyn til sikkerheden og for at gøre det nemt at fjerne ovnen fra enheden.

50 cm

360 cm

180 cm

120 cm

Produktbeskrivelse

Kogepladens layout

180

145

Bageste kogezone, 1700 W

Forreste kogezone, 1200 W

TÆNDT-lampe

Betjeningsknapper

Knapper til elektriske kogezoner

Symbol Funktion

0 sluk-position

Symbol Funktion

1 minimal varme 6 maksimal varme

Betjening

Drej knappen mod uret for at tænde for kogezonen og for at øge varmetrinnet. Drej knappen med uret for at mindske varmetrinnet. Drej knappen til 0 for at slukke for kogezonen. Tændt-lampen aktiveres, når der tændes for en af zonerne, og den forbliver tændt, indtil kogezonerne slukkes.

Før ibrugtagning

Stil kogegrej med vand på hver kogezone, og indstil til maksimal varme. Hold apparatet tændt i 10 minutter for at

afbrænde eventuelle urenheder. Efter dette skal apparatet være tændt ved laveste varmetrin i 20 minutter. I løbet af denne periode kan der opstå lugt og røg. Det er normalt. Sørg for god udluftning.

Når en kogezone er tændt, brummer den i kort tid. Det er typisk for glaskeramiske kogezoner og er ikke

et tegn på, at apparatet ikke virker korrekt.

www.zanussi.com

Page 6

Nyttige oplysninger og råd

Kogegrej

• Bunden af kogegrejet skal være så tyk og plan som muligt.

• Kogegrej af emaljeret stål eller med alu- eller kobberbund kan give misfarvninger på glaskeramikken.

Spar på energien

• Læg så vidt muligt altid låg på gryderne.

• Sæt kogegrejet på, inden du tænder for kogezonen.

• Sluk for kogezonen nogle minutter før tilberedningen er slut, så du udnytter restvarmen.

• Grydens bund og kogezonen bør være lige store.

Brug gryder og pander med en bund, som passer til kogezonernes størrelse.

Kogezone Diameter på kogegrej

Forside Maks. 145 mm

Bagside Maks. 180 mm

Eksempler på anvendelser

Varme

indstilling:

Bruges til:

1 Trin til varmholdning 2 Simre nænsomt 3 Simre 4 Stegning / bruning 5 Bringe i kog 6 Bringe i kog / hurtigstegning / friture-

stegning

Information om akrylmid

Vigtigt Ifølge nye videnskabelige undersøgelser kan der dannes sundhedsskadeligt akrylamid, hvis du bruner maden (især hvis den indeholder stivelse). Derfor anbefaler vi, at du tilbereder ved lavest mulig temperatur og ikke bruner maden for meget.

Vedligeholdelse og rengøring

Rengør altid apparatet efter brug. Brug altid kogegrej med ren bund.

Advarsel Sluk altid på kontakten (eller gruppeafbryderen), inden der udføres

vedligeholdelse eller rengøring.

Pladen skal helst rengøres, mens den varm. Så er spild nemmere at få af, end når det er kølet af.

Advarsel Skarpe og skurende rengøringsmidler

skader apparatet. Af hensyn til din egen sikkerhed må du ikke rengøre apparatet med damp- eller højtryksrenser.

Ridser eller mørke pletter i glaskeramikken betyder

ikke noget for apparatets funktion.

Sådan fjernes snavs:

1. – Fjern straks:smeltet plastik, plastfolie og sukkerholdige madvarer. Ellers kan snavset beskadige apparatet. Brug en speciel skraber til glasset. Sæt skraberen skråt ned på glasoverfalden, og bevæg bladet hen over overfladen.

– Fjernes, når apparatet er kølet tilstrækkeligt

ned:Rande af kalk eller vand, fedtstænk og metalskinnende misfarvning. Brug et pudsemiddel til glaskeramik eller rustfrit stål.

2. Tør apparatet af med en fugtig klud og lidt opvaske-

middel.

3. Slut med at tørre efter med en ren klud.

www.zanussi.com

Page 7

Hvis noget går galt

Fejl Mulig årsag og løsning

Apparatet virker slet ikke. • Undersøg sikringen i husstandens sikringstavle. Hvis relæet bliver ved

med at slå fra, skal der tilkaldes en autoriseret el-installatør.

Kogezonen bliver ikke varm. • Sørg for, at apparatet er tilsluttet, og at elektriciteten er tændt.

• Kontroller, at du drejer den knap.

• Undersøg sikringen i husstandens sikringstavle. Hvis relæet bliver ved med at slå fra, skal der tilkaldes en autoriseret el-installatør.

Kogesektionens effektivitet er ikke tilfredsstillende.

• Sørg altid for, at kogesektionen er ren og tør.

• Sørg for, at kogegrejet har den rette størrelse til kogesektionen.

• Sørg for, at kogegrejet har en flad bund.

• Sørg for, at varmetrinnet er korrekt for denne type madlavning.

Hvis der opstår en fejl: Forsøg først selv at finde en løsning. Hvis du ikke selv kan løse problemet: Kontakt forhandleren eller servicecentret.

Hvis fejlen skyldes forkert betjening, eller hvis installationen ikke er udført af en autoriseret installa-

tør, kan du ikke gå ud fra, at et teknikerbesøg fra service-

centret eller forhandleren er gratis, heller ikke i garantiperioden.

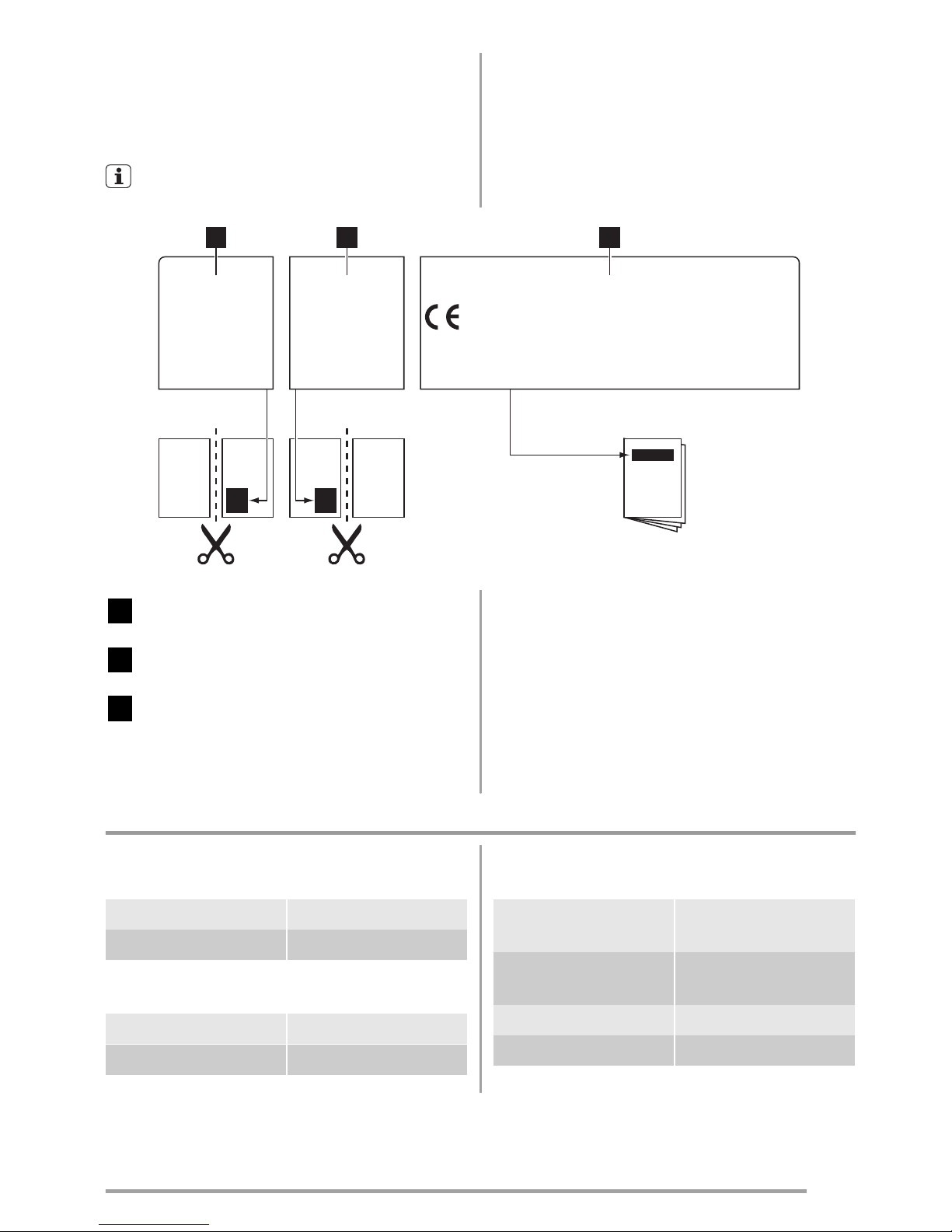

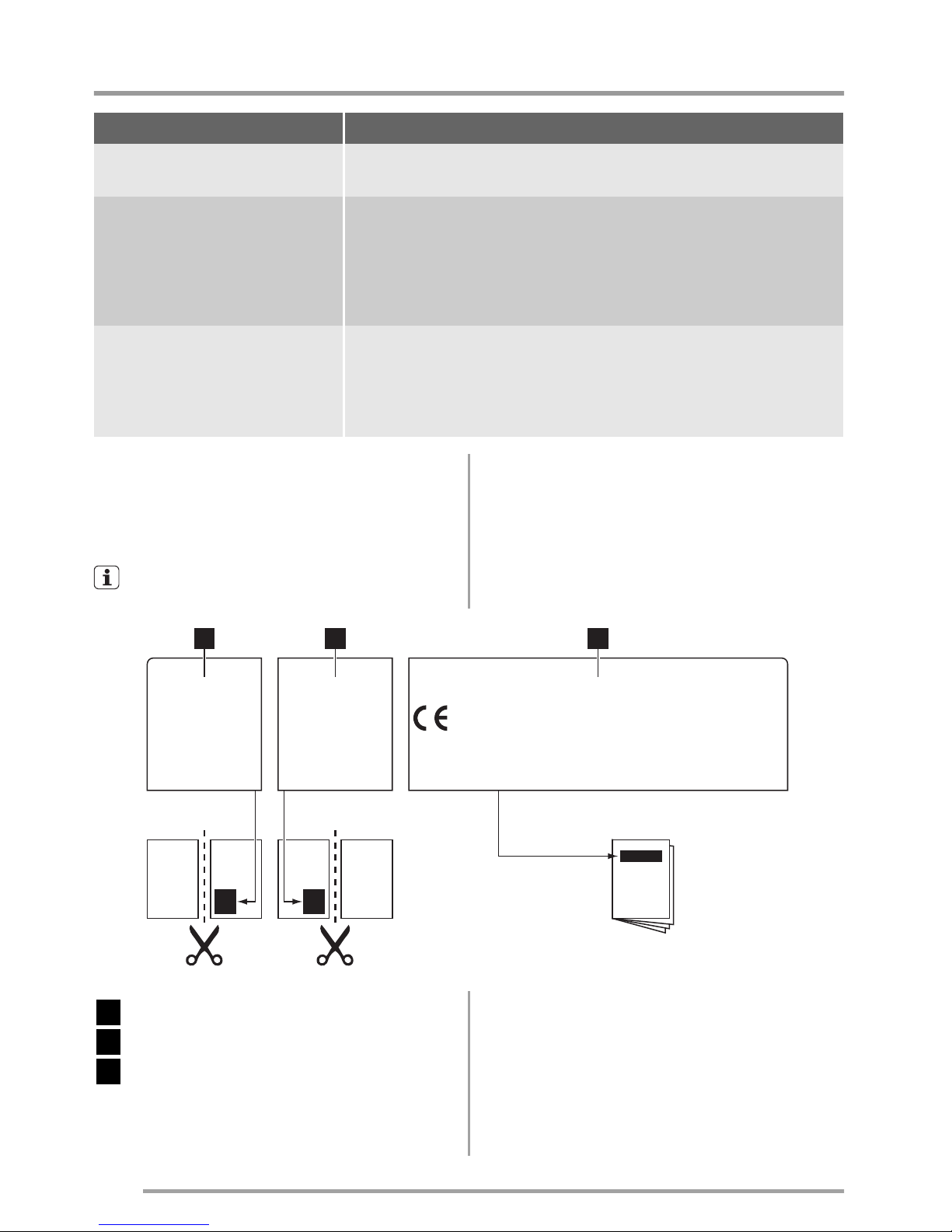

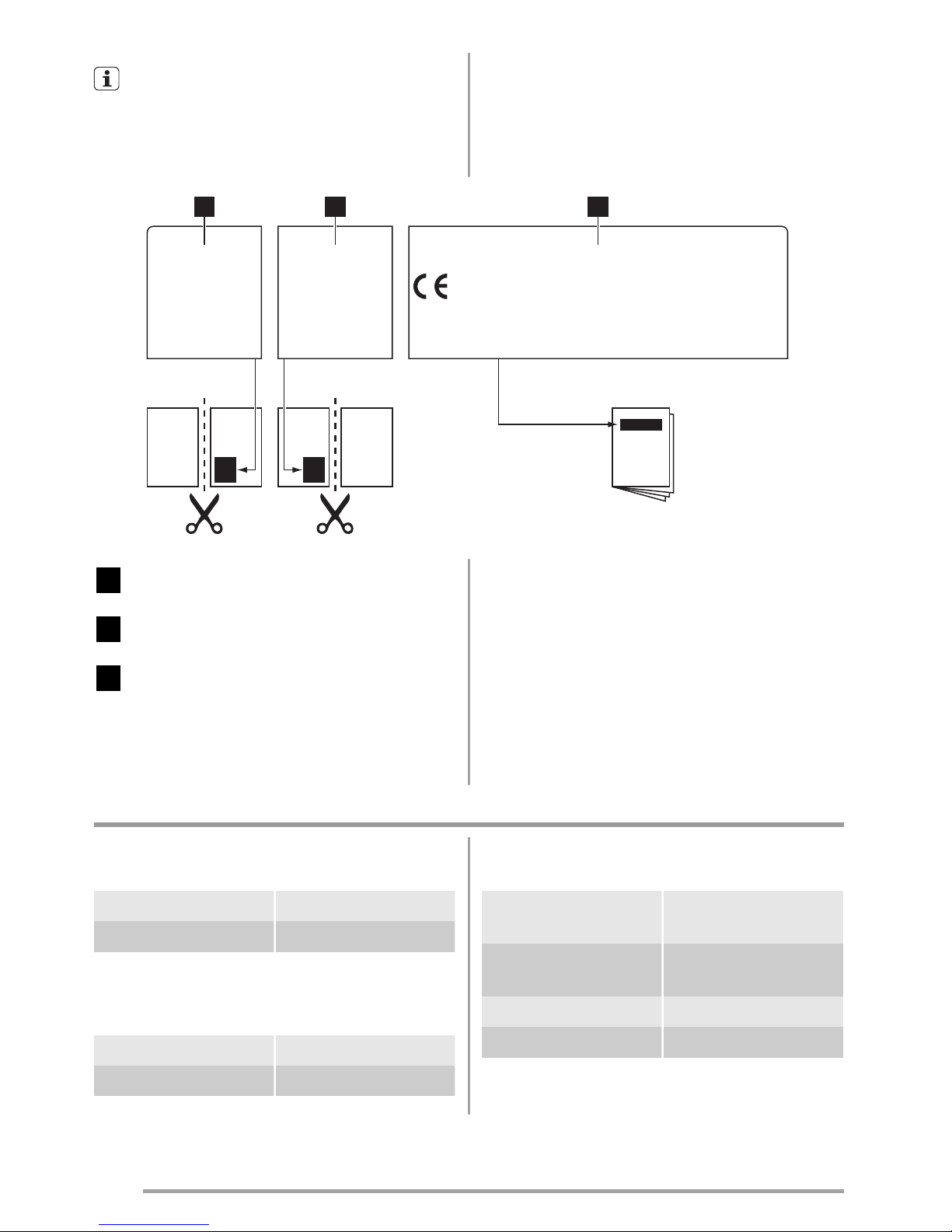

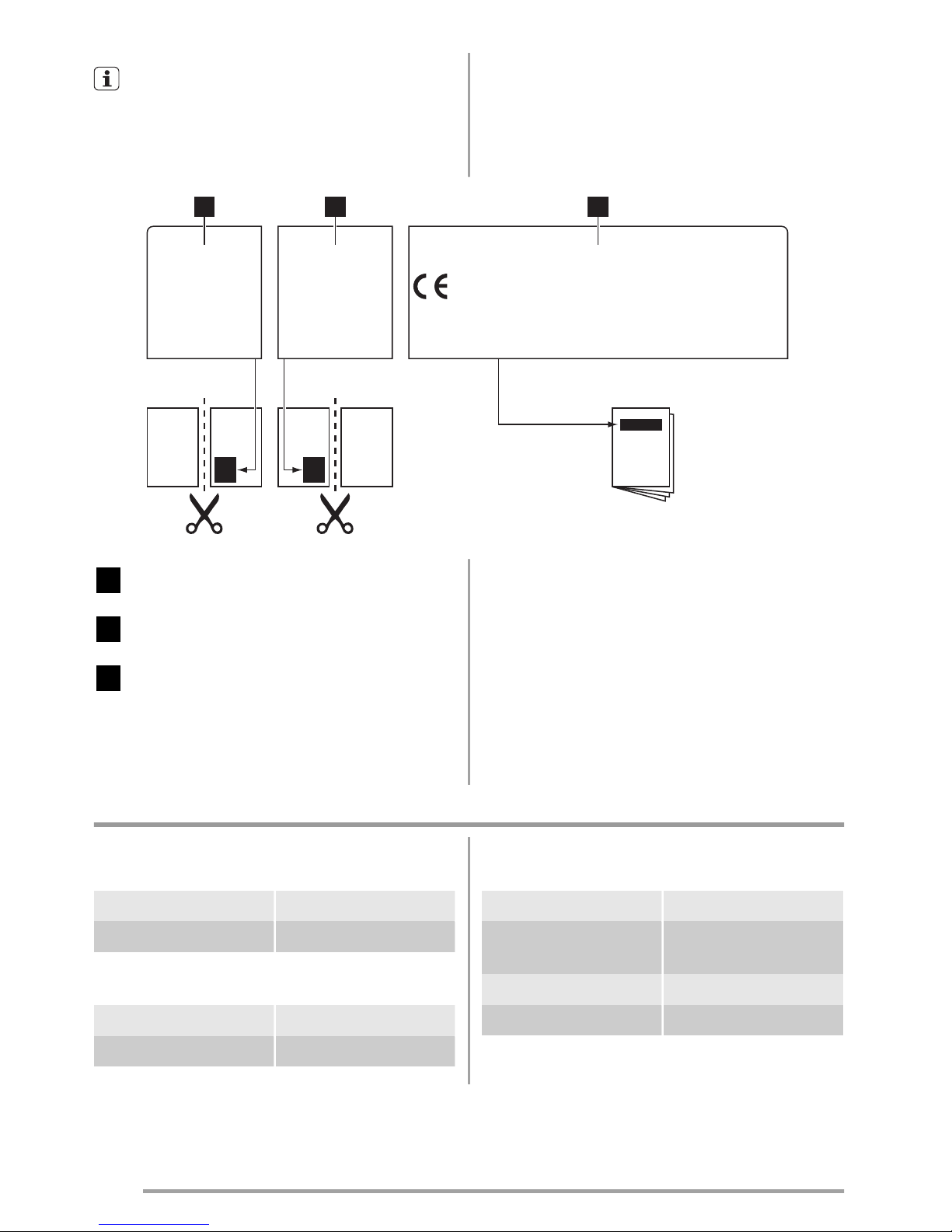

Mærkater leveret med tilbehørsposen

Sæt de klæbende mærkater fast som angivet herunder:

MOD.

PROD.NO.

SER.NO

DATA

MOD.

PROD.NO.

SER.NO

DATA

MODELMODEL

MOD. PROD.NO. SER.NO.

03 IT

MADE IN ITALY

TYPE 230V-50Hz IP20

0049

1 2 3

Sæt det fast på garantikortet, og send denne del

Sæt det fast på garantikortet, og behold denne del

Sæt den fast på instruktionshæftet

For at kunne hjælpe dig hurtigt og korrekt er følgende oplysninger nødvendige. Disse oplysninger findes på typeskiltet.

• Modelbeskrivelse .............

• Produktnummer (PNC) ............

• Serienummer (S.N.) ...........

Brug kun originale reservedele. De fås hos vores servicecenter og hos autoriserede reservedelsforhandlere.

www.zanussi.com

Page 8

Tekniske data

Kogesektionens mål

Bredde: 290 mm Længde: 510 mm

Mål af kogesektionens fordybning

Bredde: 270 mm Længde: 490 mm

Varmepladeeffekt

Bageste kogezone 180 mm

1,7 kW

Forreste kogezone 145 mm

1,2 kW

Tilsluttet effekt i alt 2,9 kW Elforsyning 230 V ~ 50 Hz

Miljøhensyn

Symbolet på produktet eller på pakken angiver, at dette produkt ikke må behandles som husholdningsaffald. Det skal i stedet overgives til en affaldsstation for behandling af elektrisk og elektronisk udstyr. Ved at sørge for at dette produkt bliver bortskaffet på den rette måde, hjælper du med til at forebygge eventuelle negative påvirkninger af miljøet og af personers helbred, der ellers kunne forårsages af forkert bortskaffelse af dette produkt. Kontakt

det lokale kommunekontor, affaldsselskab eller den forretning, hvor produktet er købt, for yderligere oplysninger om genanvendelse af dette produkt.

Emballagemateriale

Emballagematerialet er miljøvenligt og kan genan-

vendes. Plastdelene er mærket: >PE<,>PS< osv. Aflever emballagens dele som husholdningsaffald på kommunens genbrugsstation.

www.zanussi.com

Page 9

Inhoud

Veiligheidsinformatie _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 9 Montage _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 10 Beschrijving van het product _ _ _ _ _ _ _ _ _ _ _ _ 12 Bediening _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 13 Nuttige aanwijzingen en tips _ _ _ _ _ _ _ _ _ _ _ _ 13

Onderhoud en reiniging _ _ _ _ _ _ _ _ _ _ _ _ _ _ 14 Problemen oplossen _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 14 Technische gegevens _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 15 Milieubescherming _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 16

Wijzigingen voorbehouden.

Veiligheidsinformatie

Lees voor uw eigen veiligheid en correcte werking

van het apparaat eerst deze handleiding aandachtig door, alvorens het apparaat te installeren. Bewaar deze instructies altijd bij het apparaat, zelfs wanneer u deze verplaatst of verkoopt. Gebruikers moeten volledig op de hoogte zijn van de bediening en veiligheidsfuncties van het apparaat.

Algemene veiligheid

Waarschuwing! Mensen (met inbegrip van kinderen)

met beperkte lichamelijke, zintuiglijke of verstandelijke vermogens of gebrek aan ervaring en kennis mogen dit apparaat niet gebruiken. Zij moeten onder toezicht staan of instructies krijgen over het gebruik van dit apparaat van iemand die verantwoordelijk is voor hun veiligheid.

Het apparaat is niet bedoeld om bediend te worden

door middel van een externe timer of een apart afstandsbedieningsysteem.

Kinderbeveiliging

• Dit apparaat mag alleen worden gebruikt door volwas-

senen. Kinderen moeten onder toezicht staan om ervoor te zorgen dat ze niet met het apparaat spelen.

• Houd alle verpakkingsmaterialen uit de buurt van kin-

deren. Gevaar voor verstikking of lichamelijk letsel.

• Houd kinderen tijdens en na het gebruik uit de buurt

van het apparaat, totdat het apparaat afgekoeld is.

Veiligheid tijdens het gebruik

• Verwijder al het verpakkingsmateriaal, stickers en folie

van het apparaat, voordat u het in gebruik neemt.

• Schakel de kookzones na ieder gebruik uit.

• Gevaar voor brandwonden! Plaats geen metalen bestek

of deksels op de kookplaat, want deze kunnen erg heet worden.

Waarschuwing! Brandgevaar! Oververhitte vetten en oliën kunnen snel in brand vliegen.

Gebruik conform de voorschriften

• Controleer het apparaat altijd tijdens gebruik.

• Dit apparaat is uitsluitend bedoeld voor huishoudelijk gebruik!

• Het apparaat mag niet worden gebruikt als werkblad of aanrecht.

• Plaats geen brandbare vloeistoffen, licht ontvlambare materialen of voorwerpen die kunnen smelten (bijv. plastic folie, plastic, aluminium) op of in de buurt van het apparaat.

• Pas op als u het apparaat aansluit in de buurt van een stopcontact. Voorkom contact tussen elektrische verbindingen en het apparaat of heet kookgerei. Voorkom dat elektrische verbindingen verstrikt raken.

Voorkoming van beschadiging van het apparaat

• Het glaskeramische oppervlak kan beschadigd raken als er voorwerpen op vallen.

• Kookgerei dat gemaakt is van gietijzer, aluminium of met beschadigde bodems, kunnen krassen veroorzaken op de glaskeramische plaat als deze over het oppervlak worden geschoven.

• Laat kookgerei niet droogkoken, om schade aan het kookgerei en het glaskeramische oppervlak te voorkomen.

• Gebruik de kookzones niet met leeg kookgerei of zonder kookgerei erop.

• Leg nooit aluminiumfolie over welk deel van het apparaat ook.

• Als er een scheur in het oppervlak zit, neem dan de voeding los om elektrische schokken te voorkomen.

Verwijdering van het apparaat.

• Om lichamelijk letsel of schade te voorkomen

www.zanussi.com

Page 10

– Trek de stekker uit het stopcontact. – Snijd het netsnoer door bij de aansluiting met het

apparaat en gooi het weg.

– Vraag bij uw gemeente na hoe u dit apparaat kunt

weggooien.

Montage

Waarschuwing! Neem de instructies zorgvuldig door en volg ze op. Der er fare for personskade eller

beskadigelse af apparatet.

• Controleer of het apparaat niet beschadigd is tijdens het transport Sluit geen beschadigd apparaat aan. Neem indien nodig contact op met de leverancier.

• De installatie van het apparaat en de aansluiting op het elektriciteitsnet mogen uitsluitend worden uitgevoerd door erkende vakmensen.

• Inbouwapparaten mogen alleen worden gebruikt nadat zij ingebouwd zijn in geschikte inbouwunits of werkbladen die aan de normen voldoen.

• Wijzig de specificaties van het product of het product zelf niet. Gevaar voor letsel en schade aan het apparaat.

• De wetten, voorschriften, richtlijnen en normen die van kracht zijn in het land waar het apparaat wordt gebruikt dienen in acht genomen te worden (veiligheidsvoorschriften, correcte recycling overeenkomstig de voorschriften, veiligheidsvoorschriften met betrekking tot elektrische installaties, enz.)!

• Houd de minimumafstanden naar andere apparaten en units in acht!

• Tijdens de installatie moet een antistootbescherming zijn aangebracht, bijv. lades mogen alleen worden aangebracht als er onder het apparaat een beschermende vloer aanwezig is!

• Als de bevestigingssteun zich in de buurt van het aansluitblok bevindt, controleer dan altijd of de aansluitkabel niet in aanraking komt met de rand van de bevestigingssteun.

• De uitgezaagde oppervlakken van het werkblad moeten beschermd worden tegen vocht met een geschikte afdichting!

• Dicht de opening tussen het apparaat en het werkblad af met een geschikt afdichtmiddel.

• Bescherm de onderkant van het apparaat tegen stoom en vocht, bv. van een vaatwasser of oven.

• Installeer het apparaat niet naast deuren of onder ramen. Anders kan heet kookgerei van de kookplaat wor-

den gestoten wanneer deuren of ramen worden geopend.

• Trek de stekker van het apparaat uit het stopcontact voordat u overgaat tot reiniging of onderhoud.

Waarschuwing! Risico van verwonding door elektrische stroom. Volg de instructies voor de

elektrische aansluitingen nauwkeurig op.

• De netaansluiting staat onder stroom

• Schakel de stroomtoevoer naar de netaansluiting uit.

• Garandeer de bescherming tegen aanraking door een vakkundige inbouw

• Loszittende en onvakkundig aangebrachte stekkerverbindingen kunnen oververhitting van de aansluiting veroorzaken.

• Laat de klemaansluitingen correct installeren door een gekwalificeerde elektricien

• Zorg ervoor dat het snoer niet wordt belast door trekken

• Gebruik de juiste voedingskabel en vervang de beschadigde voedingskabel door een speciale kabel. Neem contact op met onze serviceafdeling.

Het apparaat moet met een poolschakelaar op een elektrisch circuit zijn aangesloten, met een contactopening van minstens 3 mm, zodat het apparaat te allen tijde uitgeschakeld kan worden. U dient gebruik te maken van de juiste isolatie-toestellen: stroomonderbrekers, zekeringen (schroefzekeringen moeten uit de houder worden verwijderd), aardlekstrips en contacten. Indien niet voldaan is aan de volgende voorwaarden, is de fabrikant niet verantwoordelijk voor letsel aan personen en huisdieren of schade aan eigendommen.

Aansluiting op het elektriciteitsnet

• Aard het apparaat volgens de veiligheidsmaatregelen.

• Zorg ervoor dat het nominale voltage en het type vermogen op het typeplaatje overeenkomen met het voltage en het vermogen van de stroomvoorziening in uw woning.

• Dit apparaat wordt geleverd met een netsnoer. Dit moet zijn voorzien van een geschikte stekker, die geschikt is voor de belasting die vermeld is op het identificatiepla-

www.zanussi.com

Page 11

tje. De stekker moet in een geschikt stopcontact worden gestoken.

• Alle elektrische onderdelen moeten worden geïnstalleerd of worden vervangen door een technicus van de service-afdeling of door gekwalificeerd onderhoudspersoneel.

• Gebruik altijd een correct geïnstalleerd, schokbestendig stopcontact.

• Zorg ervoor dat het netsnoer na installatie bereikbaar is.

• Trek niet aan het netsnoer om het apparaat los te koppelen. Trek altijd aan de stekker.

• Het apparaat moet niet worden aangesloten op een verlengsnoer, een adapter of een meervoudige aansluiting (brandgevaar). Controleer of de aarding conform de normen en regelgeving is.

• De stroomkabel moet zo worden geplaatst dat er geen contact wordt gemaakt met een heet oppervlak.

• Sluit het apparaat op de netvoeding aan met behulp van een voorziening waarmee het apparaat kan worden losgekoppeld van de alle polen van de netvoeding, met een contactopening van minimaal 3 mm breed, b.v. een automatische beschermende stroomonderbreker, aardlekschakelaars of een zekering.

• Geen enkel deel van de aansluitkabel mag een temperatuur van 90°C bereiken. De blauwe neutrale draad moet worden aangesloten op de eindklem gemarkeerd met "N". De bruine (of zwarte) fasedraad (gemonteerd in het contact van de eindklem gemarkeerd met "L") moet altijd worden aangesloten op de fase van het voedingsnet.

Vervanging van het aansluitsnoer

Gebruik om de aansluitkabel te vervangen alleen het type H05V2V2-F T90 of een gelijksoortig type. Zorg ervoor dat de doorsnede van het snoer geschikt is voor het voltage en de bedrijfstemperatuur. De geel/groene aardedraad moet ongeveer 2 cm langer zijn dan de bruine (of zwarte) fasedraad.

Montage

40-50 mm

55 mm

30 mm

min. 650 mm

490 mm

min. 100 mm

270 mm

Als er meerdere kookplaten van 30cm naast elkaar in dezelfde opening gemonteerd worden is hiervoor een montageset verkrijgbaar - bestaande uit een draagbeugel aan de zijkant en aanvullende afdichtingen - bij onze Klantenservice De bijbehorende installatie-instructies zitten in de verpakking van deze set

270

600mm

R 5mm

490

www.zanussi.com

Page 12

Mogelijkheden voor inbouw

Keukenmeubel met deur Het paneel geïnstalleerd onder de kookplaat moet eenvou-

dig te verwijderen zijn en eenvoudig toegang bieden indien technische hulp nodig is.

min 20 mm (max 150 mm)

30 mm

60 mm

a) Verwijderbaar paneel

b) Ruimte voor aansluitingen Keukenmeubel met oven

De afmetingen van de uitsparing voor de kookplaat moeten overeenkomen met de voorgeschreven inbouwmaten en het keukenmeubel moet voorzien zijn van ventilatiegaten om een continue luchttoevoer te kunnen garanderen. Om veiligheidsredenen en om een gemakkelijke verwijdering van de oven uit het meubel mogelijk te maken, moeten de elektrische aansluitingen van de kookplaat en de oven afzonderlijk geïnstalleerd worden.

50 cm

360 cm

180 cm

120 cm

Beschrijving van het product

Indeling kookplaat

180

145

Achterste kookzone 1700 W

Voorste kookzone 1200 W

Stroomindicatielampje

Bedieningsknoppen

www.zanussi.com

Page 13

Bedieningsknoppen elektrische kookzones

Symbool Functie

0 uit-stand

Symbool Functie

1 minimale warmte 6 maximale warmte

Bediening

Om de temperatuur in te schakelen en de instelling te verhogen de knop linksom draaien. Draai de knop naar rechts om de kookstand te verlagen. Draai de knop naar 0 om het apparaat uit te schakelen. Het controlelampje gaat branden als een of beide kookzones wordt ingeschakeld, en blijft branden tot de kookzones worden uitgeschakeld.

Voor het eerste gebruik

Plaats pannen met water op elke kookzone, stel de maximale stand in en laat het apparaat 10 minuten werken. Dit

is om restanten van het apparaat te verbranden. Laat hierna het apparaat 20 minuten werken in de laagste stand. Tijdens deze periode kan er een nare geur en rook optreden. Dit is normaal. Zorg dat er voldoende luchtcirculatie is.

Wanneer een kookzone is ingeschakeld, maakt deze

kort een brommend geluid. Dit is kenmerkend voor alle glaskeramische kookplaten en duidt niet op een storing.

Nuttige aanwijzingen en tips

Kookgerei

• De bodem van het kookgerei moet zo dik en vlak mogelijk zijn.

• Kookgerei gemaakt van geëmailleerd staal of met aluminium of kopperen bodems, kunnen tot verkleuringen leiden van de glazen keramische kookplaat.

Energie besparen

• Plaats, indien mogelijk, altijd een deksel op het kookgerei.

• Plaats het kookgerei altijd op de kookzone voordat u deze inschakelt.

• Schakel voor het einde van de bereidingstijd de kookzones uit, om gebruik te maken van de restwarmte.

• De bodems van de pannen en kookzones dienen dezelfde afmeting te hebben.

Gebruik pannen met een bodem die geschikt is voor de afmeting van de kookplaten.

Kookzone Diameter van het kookgerei

Voorkant max. 145 mm

Kookzone Diameter van het kookgerei

Achterkant max. 180 mm

Voorbeelden van kooktoepassingen

Warmte

instelling:

Gebruik om:

1 Warm te houden 2 Zachtjes sudderen 3 Sudderen 4 Frituren / gratineren 5 Aan de kook brengen 6 Aan de kook brengen / snel frituren / heet

frituren

Informatie over acrylamides

Belangrijk! Volgens recente wetenschappelijke informatie kan het intensief bruinen van levensmiddelen (met name in producten die zetmeel bevatten), een gezondheidsrisico vormen tengevolge van acrylamides. Om die reden adviseren wij levensmiddelen zoveel mogelijk bij lage temperaturen gaar te laten worden en de gerechten niet te veel te bruinen.

www.zanussi.com

Page 14

Onderhoud en reiniging

Reinig het apparaat na elk gebruik. Gebruik altijd kookgerei met een schone bodem.

Waarschuwing! Trek voordat u de kookplaat gaat schoonmaken altijd eerst de stekker uit het

stopcontact en laat de kookplaat afkoelen

De kookplaat kan het beste worden schoongemaakt als hij nog warm is; etensresten kunnen gemakkelij-

ker verwijderd worden als ze nog warm zijn

Waarschuwing! Scherpe voorwerpen en schurende

reinigingsmiddelen beschadigen het apparaat. Het reinigen van het apparaat met een stoomstraal- of hogedrukreiniger is om veiligheidsredenen verboden.

Krassen of donkere vlekken in de glaskeramiek heb-

ben geen invloed op de werking van het apparaat. Vuil verwijderen:

1. – Verwijder direct:gesmolten plastic, gesmolten fo-

lie en suikerhoudende gerechten. Anders kan het

vuil het apparaat beschadigen. Gebruik een speciale schraper voor de glazen plaat. Plaats de schraper schuin op de glazen plaat en verwijder resten door het blad over het oppervlak te schuiven.

– Verwijder nadat het apparaat voldoende is afge-

koeld:kalkvlekken, waterkringen, vetvlekken, glimmende metaalachtige verkleuringen. Gebruik een speciaal schoonmaakmiddel voor glaskeramiek of roestvrij staal.

2. Reinig het apparaat met een vochtige doek en een beetje afwasmiddel.

3. Wrijf het apparaat ten slotte droog met een schone doek.

Problemen oplossen

Probleem Mogelijke oorzaak en oplossing

Het apparaat werkt helemaal niet. • Controleer de zekering van de stroomvoorziening in de stoppenkast van

het huis. Neem contact op met een bevoegde elektricien als de zekering steeds doorbrandt.

De kookzone wordt niet warm. • Controleer of het apparaat goed is aangesloten en de elektriciteit is inge-

schakeld.

• Controleer of u aan de juiste regelknop draait.

• Controleer de zekering van de stroomvoorziening in de stoppenkast van het huis. Neem contact op met een bevoegde elektricien, als de zekering steeds doorbrandt.

De kookplaat functioneert niet naar tevredenheid.

• Zorg ervoor dat de kookplaat schoon en droog is.

• Zorg ervoor dat het kookgerei de juiste maat heeft voor de kookzone.

• Zorg ervoor dat het kookgerei een vlakke bodem heeft.

• Zorg ervoor dat de warmte-instelling correct is voor het soort bereiding.

www.zanussi.com

Page 15

Als er een storing optreedt, probeer dan eerst zelf een oplossing voor het probleem te vinden. Als u niet zelf het probleem kunt verhelpen, neem dan contact op met uw verkoper of de serviceafdeling.

Als u het apparaat verkeerd heeft gebruikt, of als de installatie niet is uitgevoerd door een erkende mon-

teur, dan is het bezoek van de klantenservicemonteur of van uw leverancier mogelijk niet gratis, zelfs niet in de garantieperiode.

Labels meegeleverd in de zak met accessoires

Bevestig de stickers zoals hieronder weergegeven:

MOD.

PROD.NO.

SER.NO

DATA

MOD.

PROD.NO.

SER.NO

DATA

MODELMODEL

MOD. PROD.NO. SER.NO.

03 IT

MADE IN ITALY

TYPE 230V-50Hz IP20

0049

1 2 3

Plak de sticker op de garantiekaart en verstuur dit deel.

Plak de sticker op de garantiekaart en bewaar dit deel.

Plak de sticker op het instructieboekje.

Deze gegevens zijn nodig om u snel en goed te kunnen helpen. Deze gegevens vindt u op het typeplaatje.

• Modelbeschrijving ............

• Productnummer (PNC) .............

• Serienummer (S.N.)..............

Gebruik alleen originele reserveonderdelen. Deze zijn verkrijgbaar bij onze klantenservice en erkende winkels met reserveonderdelen.

Technische gegevens

Afmetingen kookplaat

Breedte: 290 mm Lengte: 510 mm

Inbouwafmetingen kookplaat

Breedte: 270 mm Lengte: 490 mm

Vermogen kookplaten

Achterste kookzone 180 mm

1,7 kW

Voorste kookzone 145 mm

1,2 kW

Totaal vermogen 2,9 kW Elektrische voeding 230 V ~ 50 Hz

www.zanussi.com

Page 16

Milieubescherming

Het symbool op het product of op de verpakking wijst erop dat dit product niet als huishoudafval mag worden behandeld, maar moet worden afgegeven bij een verzamelpunt waar elektrische en elektronische apparatuur wordt gerecycled. Als u ervoor zorgt dat dit product op de juiste manier wordt verwijderd, voorkomt u mogelijke negatieve gevolgen voor mens en milieu die zich zouden kunnen voordoen in geval van verkeerde afvalverwerking. Voor gedetailleerdere informatie over het recyclen van dit

product, kunt u contact opnemen met de gemeente, de gemeentereiniging of de winkel waar u het product hebt gekocht.

Verpakkingsmateriaal

De verpakkingsmaterialen zijn milieuvriendelijk en

herbruikbaar. De kunststof onderdelen zijn gemarkeerd, bijv.: >PE<,>PS<, etc. Gooi het verpakkingsmateriaal weg in de juiste afvalcontainer bij uw plaatselijke afvalverwerkingsdienst.

www.zanussi.com

Page 17

Contents

Safety information _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 17 Installation _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 18 Product description _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 20 Operation _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 20 Helpful hints and tips _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 21

Care and cleaning _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 21 What to do if… _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 22 Technical data _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 23 Environment concerns _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 23

Subject to change without notice.

Safety information

For your safety and correct operation of the appli-

ance, read this manual carefully before installation and use. Always keep these instructions with the appliance even if you move or sell it. Users must fully know the operation and safety features of the appliance.

General safety

Warning! Persons (including children) with reduced

physical sensory, mental capabilities or lack of experience and knowledge must not use the appliance. They must have supervision or instruction for the operation of the appliance by a person responsible for their safety.

The appliance is not intended to be operated with

external timer or separated remote-control system.

Child safety

• Only adults can use this appliance. Children must get

supervision to make sure that they do not play with the appliance.

• Keep all packaging away from children. There is a risk

of suffocation and physical injury.

• Keep children away from the appliance during and after

the operation, until the appliance is cold.

Safety during operation

• Remove all packaging, stickers and layers from the ap-

pliance before the first use.

• Set the cooking zones to "off" after each use.

• Risk of burns! Do not put cutlery or saucepan lids on

the cooking surface, as they can become hot.

Warning! Fire danger! Overheated fats and oils can

ignite very quickly.

Correct operation

• Always monitor the appliance during operation.

• Only use the appliance for domestic cooking tasks!

• Do not use the appliance as a work or a storage surface.

• Do not put or keep very flammable liquids and materials, or fusible objects (made of plastic or aluminium) on or near the appliance.

• Be careful when you connect the appliance to the near sockets. Do not let electricity bonds touch the appliance or hot cookware. Do not let electricity bonds tangle.

How to prevent a damage to the appliance

• If the objects or cookware fall on the glass ceramic, the surface can be damaged.

• Cookware made of cast iron, cast aluminium or with damaged bottoms can scratch the glass ceramic if you move them on the surface.

• Do not let cookware boil dry to prevent the damage to cookware and glass ceramics.

• Do not use the cooking zones with empty cookware or without cookware.

• Do not cover any part of the appliance with aluminium foil.

• If there is a crack on the surface, disconnect power supply to prevent the electric shock.

Disposal of the appliance

• To prevent the risk of physical injury or damage – Disconnect the appliance from the power supply. – Cut off the mains cable where it connects with the

appliance and discard it.

– Speak to your local authorised facilities for disposal

of your appliance.

www.zanussi.com

Page 18

Installation

Warning! Read and follow the instructions carefully. There is a risk of injury or damage to the appliance.

• Make sure that the appliance is not damaged because of transportation. Do not connect a damaged appliance. If it is necessary, speak to the supplier.

• Installation and connection of the appliance to the power supply must only be done by qualified personnel.

• Only use built-in appliances after you assemble the appliance into correct built-in units and work surfaces that obey the standards.

• Do not change the specifications or modify this product. There is a risk of injury or damage to the appliance.

• Fully obey the laws, ordinances, directives and standards in force in the country where you use the appliance (safety regulations, recycling regulations, electrical safety rules etc.).

• Keep the minimum distances to other appliances and units.

• Install anti-shock protection, for example install the drawers only with a protective panel directly below the appliance.

• If the fixing bracket is near to the terminal block, always make sure the connection cable does not come in contact with the edge of the bracket.

• Prevent damage of the cut surfaces of the worktop against moisture with a correct sealant!

• Seal the appliance to the worktop with no space left with a correct sealant.

• Prevent damage of the bottom of the appliance from steam and moisture, e.g. from a dishwasher or oven.

• Do not install the appliance adjacent to doors and below windows. Hot cookware can be hit off the hob when you open doors or windows.

• Disconnect the appliance from the electrical supply, before you do maintenance work or cleaning.

Warning! Risk of injury from electrical current. Carefully obey the instructions for electrical

connections.

• The electrical mains terminal is live.

• Make the electrical mains terminal free of voltage.

• Install correctly to give anti-shock protection.

• Loose and incorrect mains plug and socket connections can make the terminal become too hot.

• A qualified electrician must install the clamping connections correctly.

• Use a strain relief clamp on cable.

• Use the correct mains connection cable and replace the damaged mains cable with the proper cable type. Speak to your local Service Centre.

The appliance must have the electrical installation which lets you disconnect the appliance from the mains at all poles with a contact opening width of minimum 3 mm. You must have correct isolation devices: line protecting cut-outs, fuses (screw type fuses removed from the holder), ground leakage trips and contactors. The manufacturer is not responsible for any injury to persons and pets or damage to property caused by failure to obey these requirements.

Electrical connection

• Ground the appliance according to safety precautions.

• Make sure that the rated voltage and type of power on the rating plate agree with the voltage and the power of the local power supply.

• This appliance is supplied with a mains cable. It has to be supplied with a correct plug, able to support the load marked on the rating plate. The plug has to be fitted in a correct socket.

• Any electrical component must be installed or replaced by the Service Force Centre technician or qualified service personnel.

• Always use a correctly installed shockproof socket.

• Make sure that there is an access to the mains plug after installation.

• Do not pull the mains cable to disconnect the appliance. Always pull the mains plug.

• The appliance must not be connected with an extension cable, an adapter or a multiple connection (risk of fire). Check that the ground connection is in conformity with the standard and regulations force.

• The power cable must be placed in such a way that it does not touch any hot part.

www.zanussi.com

Page 19

• Connect the appliance to the mains with a device that lets to disconnect the appliance from the mains at all poles with a contact opening width of minimum 3 mm, eg. automatic line protecting cut-out, earth leakage trips or fuse.

• None of a parts of the connection cable can not get a temperature 90 °C. The blue neutral cable must be connected to the terminal block label with "N". The brown (or black) phase cable (fitted in the terminal block contact marked with "L") must always be connected to the live phase.

Replacement of the connection cable

To replace the connection cable use only H05V2V2-F T90 or equivalent type. Make sure that the cable section is applicable to the voltage and the working temperature. The yellow/green earth wire must be approximately 2 cm longer than the brown (or black) phase wire.

Assembly

40-50 mm

55 mm

30 mm

min. 650 mm

490 mm

min. 100 mm

270 mm

If several 30 cm hobs are to be installed side by side into the same cut out, an assembly kit including a support side bracket and supplementary seals is available at our Service Centres. The relevant installation instructions are supplied within the kit package.

270

600mm

R 5mm

490

Possibilities for insertion

Kitchen unit with door The panel installed below the hob must be easy to remove

and let an easy access in case a technical assistance intervention is necessary.

www.zanussi.com

Page 20

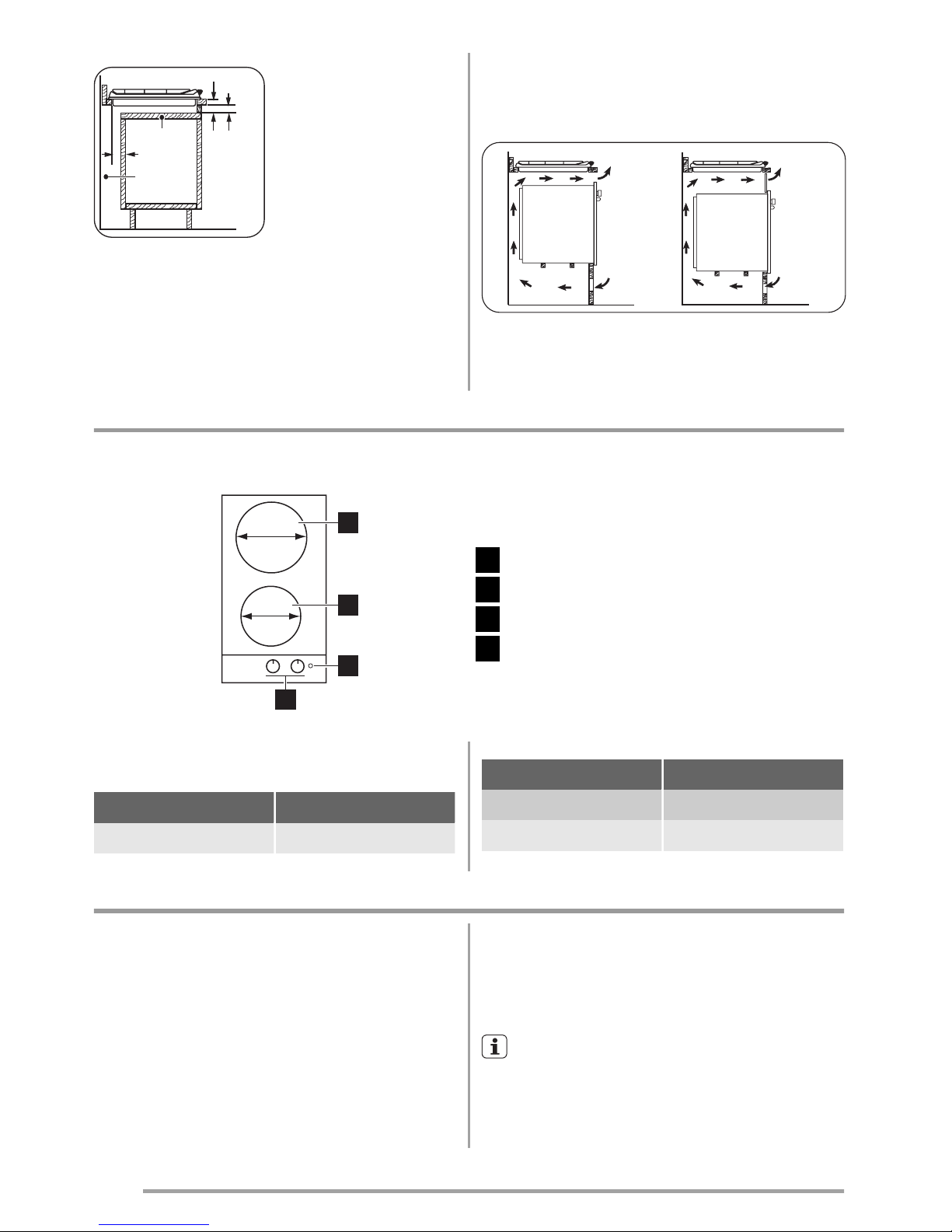

min 20 mm (max 150 mm)

30 mm

60 mm

a) Removable panel b) Space for connections

Kitchen unit with oven The hob recess dimensions must obey the indication and

the kitchen unit must be equipped with vents to let a con-

tinuous supply of air. The electrical connection of the hob and the oven must be installed separately for safety reasons and to let easy remove oven from the unit.

50 cm

360 cm

180 cm

120 cm

Product description

Cooking surface layout

180

145

Rear cooking zone 1700 W

Front cooking zone 1200 W

Power indicator

Control knobs

Electric cooking zones control knobs

Symbol Function

0 off position

Symbol Function

1 minimum heat 6 maximum heat

Operation

To switch on and increase the heat setting turn the knob counterclockwise. To decrease the heat setting turn the knob clockwise. To switch off turn the knob to the 0. Power indicator is activated when either of the zones are turned on, and will stay on until the cooking zones are switched off.

Before first use

Put cookware containing water on each cooking zone, set the maximum position and operate the appliance for 10

min. This is to burn off the residue in the appliance. After that, operate the appliance at minimum position for 20 min. During this period, an odour and smoke can occur. This is normal. Make sure that the airflow is sufficient.

When a cooking zone operates, it hums for a short

time. This is typical of all ceramic glass cooking zones and does not show that the appliance operates incorrectly.

www.zanussi.com

Page 21

Helpful hints and tips

Cookware

• The bottom of the cookware must be as thick and flat as possible.

• Cookware made of enamelled steel and with aluminium or copper bottoms can cause discoloration on glass ceramic surface.

Energy saving

• If possible, always put the lids on the cookware.

• Put cookware on a cooking zone before you start it.

• Stop the cooking zones before the end of the cooking time to use residual heat.

• The bottom of pans and cooking zones must have the same dimension.

Use pots and pans with bottom applicable to the dimension of the cooking zones.

Cooking zone Diameters of cookware

Front max. 145 mm

Cooking zone Diameters of cookware

Rear max. 180 mm

Examples of cooking applications

Heat

setting:

Use to:

1 Keeping warm 2 Gentle simmering 3 Simmering 4 Frying / browning 5 Bringing to the boil 6 Bringing to the boil / quick frying / deep-

frying

Information on acrylamides

Important! According to the newest scientific knowledge, if you brown food (specially the one which contains starch), acrylamides can pose a health risk. Thus, we recommend that you cook at the lowest temperatures and do not brown food too much.

Care and cleaning

Clean the appliance after each use. Always use cookware with clean bottom.

Warning! Before any maintenance or cleaning can be carried out, you must disconnect the hob from

the electricity supply.

The hob is best cleaned while it is still warm, as spillage can be removed more easily than if it is left

to cool.

Warning! Sharp objects and abrasive cleaning

agents will damage the appliance. For your safety, do not clean the appliance with steam blasters or high-pressure cleaners.

Scratches or dark stains on the glass ceramic have

no effect on how the appliance operates.

To remove the dirt:

1. – Remove immediately:melted plastic, plastic foil, and food with sugar. If not, the dirt can cause damage to the appliance. Use a special scraper for the glass . Put the scraper on the glass surface at an acute angle and move the blade on the surface .

– Remove after the appliance is sufficiently

cool:limescale rings , water rings, fat stains, shiny metallic discolorations. Use a special cleaning agent for glass ceramic or stainless steel.

2. Clean the appliance with a moist cloth and some de-

tergent.

3. At the end rub the appliance dry with a clean cloth.

www.zanussi.com

Page 22

What to do if…

Problem Possible cause and remedy

The appliance does not operate. • Examine the fuse in the electrical system of the house in the fuse box. If

the fuses blow time after time, speak to an authorised electrician.

The cooking zone does not heat up. • Make sure that the appliance is plugged in and the electrical supply is

switched on.

• Make sure that you turn the correct control knob.

• Examine the fuse in the electrical system of the house in the fuse box. If the fuses blow time after time, speak to an authorised electrician.

The effectiveness of the hob is not satisfactory.

• Make sure that the hob is clean and dry.

• Make sure that the cookware is the correct size for the cooking zone.

• Make sure that the cookware has a flat bottom.

• Make sure that the heat setting is correct for this type of cooking.

If there is a fault, first try to find a solution to the problem yourself. If you cannot find a solution to the problem yourself, speak your dealer or the local Service Force Centre.

If you operated the appliance incorrectly, or the installation was not carried out by a registered engi-

neer, the visit from the customer service technician or dealer may not take place free of charge, even during the warranty period.

Labels supplied with the accessories bag

Stick the adhesive labels as indicated below:

MOD.

PROD.NO.

SER.NO

DATA

MOD.

PROD.NO.

SER.NO

DATA

MODELMODEL

MOD. PROD.NO. SER.NO.

03 IT

MADE IN ITALY

TYPE 230V-50Hz IP20

0049

1 2 3

Stick it on Guarantee Card and send this part

Stick it on Guarantee Card and keep this part

Stick it on instruction booklet

These data are necessary to help you quickly and correctly. These data are available on the supplied rating plate.

• Model description .................

• Product number (PNC) .................

• Serial Number (S.N.) .................

Use the original spare parts only. They are available at Service Force Centre and approved spare parts shops.

www.zanussi.com

Page 23

Technical data

Hob dimensions

Width: 290 mm Length: 510 mm

Hob recess dimensions

Width: 270 mm Length: 490 mm

Hot plate rating

Rear cooking zone 180 mm

1.7 kW

Front cooking zone 145 mm

1.2 kW

Total rating 2.9 kW Electric supply 230 V ~ 50 Hz

Environment concerns

The symbol on the product or on its packaging indicates that this product may not be treated as household waste. Instead it should be taken to the appropriate collection point for the recycling of electrical and electronic equipment. By ensuring this product is disposed of correctly, you will help prevent potential negative consequences for the environment and human health, which could otherwise be caused by inappropriate waste handling of this product. For more detailed

information about recycling of this product, please contact your local council, your household waste disposal service or the shop where you purchased the product.

Packaging material

The packaging materials are friendly to the environ-

ment and can be recycled. The plastic components are identified by marking: >PE<,>PS<, etc. Discard the packaging materials as household waste at the waste disposal facilities in your municipality.

www.zanussi.com

Page 24

Sommaire

Consignes de sécurité _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 24 Installation _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 25 Description de l'appareil _ _ _ _ _ _ _ _ _ _ _ _ _ _ 27 Fonctionnement _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 28 Conseils utiles _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 28

Entretien et nettoyage _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 29 En cas d'anomalie de fonctionnement _ _ _ _ _ _ _ _ 29 Caractéristiques techniques _ _ _ _ _ _ _ _ _ _ _ _ 30 En matière de protection de l'environnement _ _ _ _ _ 31

Sous réserve de modifications.

Consignes de sécurité

Pour votre sécurité et le bon fonctionnement de

l'appareil, lisez attentivement ce manuel avant l'installation et l'utilisation. Conservez ces instructions à proximité de l'appareil. Les utilisateurs doivent connaître parfaitement le fonctionnement et les fonctions de sécurité de l'appareil.

Avertissements importants

Avertissement Cet appareil n'est pas conçu pour

être utilisé par des personnes (y compris des enfants) dont les facultés physiques, sensorielles ou mentales sont réduites, ou qui manquent d'expérience et de connaissances, à moins qu'une personne responsable de leur sécurité ne les supervise ou leur donne des instructions sur la manière de l'utiliser.

Cet appareil ne doit pas être utilisé avec une minu-

terie extérieure ou un système de commande à distance indépendant.

Sécurité enfants

• Cet appareil ne doit être utilisé que par des adultes

Surveillez les enfants, pour vous assurer qu'ils ne jouent pas avec cet appareil.

• Ne laissez aucun emballage à la portée des enfants. Ils

risquent en effet de s'étouffer ou de se blesser.

• Ne laissez pas les enfants s'approcher de l'appareil

pendant ou après son utilisation, et cela jusqu'à ce qu'il soit froid.

Utilisation

• Retirez tous les emballages, les étiquettes et les films

protecteurs de l'appareil (sauf la plaque signalétique) avant de l'utiliser pour la première fois.

• Mettez les zones de cuisson à l'arrêt après chaque uti-

lisation.

• Risque de brûlures ! Ne posez aucun objet contenant

du métal, comme les couverts et couvercles de réci-

pients sur la table de cuisson. Ils risqueraient de s'échauffer.

Avertissement Danger d'incendie ! Surveillez

attentivement la cuisson lors de friture dans l'huile ou la graisse : les graisses surchauffées s'enflamment facilement.

Utilisation

• Surveillez toujours l'appareil pendant son fonctionne-

ment.

• Votre appareil est destiné à un usage domestique nor-

mal.

• N'utilisez pas l'appareil comme plan de travail ou sup-

port.

• Ne posez pas ou ne stockez pas de liquides ou des ma-

tériaux inflammables, des objets susceptibles de fondre (plastique, aluminium) sur ou à proximité de l'appareil.

• Faites attention si vous branchez d'autres appareils

électriques à des prises situées à proximité de la table de cuisson. Contrôlez que les câbles d'alimentation n'entrent pas en contact avec les surfaces brûlantes de l'appareil ou les récipients brûlants. Contrôlez que les câbles ne soient pas enchevêtrés.

Comment éviter d'endommager l'appareil

• Des objets ou des récipients de cuisson peuvent, en

tombant, endommager la surface vitrocéramique.

• N'utilisez pas de récipients en fonte, ni de récipients

dont le fond est endommagé et rugueux. Ils risqueraient de rayer la table de cuisson.

• Ne faites pas "brûler" les récipients et ne laissez pas le

contenu s'évaporer en totalité. Cela peut entraîner des dégats permanents des récipients et de la table de cuisson.

www.zanussi.com

Page 25

• Ne placez pas de plats de cuisson vides sur les zones de cuisson et ne mettez pas ces dernières en fonctionnement sans récipient.

• Ne recouvrez aucune partie de l'appareil à l'aide de feuilles d'aluminium.

• Si votre table de cuisson est endommagée (éclat, fêlure,...), débranchez-la de la prise électrique pour éviter tout risque d'électrocution.

Mise au rebut de l'appareil

• Pour éviter tout dommage corporel ou matériel.

– Débranchez l'appareil électriquement. – Coupez le câble d'alimentation au ras de l'appareil

et mettez-le au rebut.

– Informez-vous auprès des services de votre com-

mune des endroits autorisés pour la mise au rebut de l'appareil.

Installation

Avertissement Veuillez lire attentivement les instructions et les suivre scrupuleusement. Vous

risqueriez de vous blesser ou d'endommager l'appareil.

• Vérifiez que l'appareil n'a pas été endommagé pendant le transport. Ne branchez pas un appareil endommagé. Si nécessaire, contactez votre magasin vendeur.

• L'installation et le raccordement de l'appareil à l'alimentation électrique doivent uniquement être effectués par un professionnel qualifié.

• N'utilisez des appareils encastrables qu'après les avoir installés dans des meubles d'encastrement appropriés répondant aux normes en vigueur.

• Ne modifiez pas les caractéristiques de cet appareil. Vous risqueriez de vous blesser ou d'endommager l'appareil.

• Respectez la législation, la réglementation, les directives et les normes en vigueur dans le pays où vous utiliserez l'appareil (réglementations relatives à la sécurité, au recyclage, règles de sécurité des appareils électriques, etc.).

• Respectez l'espacement minimal requis par rapport aux autres appareils.

• Installez une protection contre les chocs, par exemple, n'installez des tiroirs que si un panneau de protection se trouve directement sous l'appareil.

• Si la patte de scellement se trouve à proximité du répartiteur, vérifiez toujours que le câble d'alimentation n'entre pas en contact avec le bord de la patte.

• Pour les protéger de l'humidité, mettez du mastic (joint) adapté sur les surfaces de découpe du plan de travail.

• Scellez l'appareil au plan de travail sans laisser d'espace à l'aide du mastic approprié.

• Protégez le bas de l'appareil de la vapeur et de l'humidité provenant par exemple d'un lave-vaisselle ou d'un four.

• N'installez pas l'appareil près d'une porte ou sous une fenêtre. Les récipients chauds sur la table de cuisson pourraient se renverser à leur ouverture.

• Avant tout nettoyage ou intervention technique, débranchez la prise électrique de l'appareil.

Avertissement Risque de choc électrique. Respectez soigneusement les instructions pour le

branchement électrique.

• La borne d'alimentation est sous tension.

• Mettez la borne d'alimentation hors tension.

• Assurez une protection contre les contacts électriques pour une installation conforme.

• Des connexions desserrées ou incorrectes peuvent être à l’origine d’une surchauffe des bornes.

• L'installation et le raccordement électrique de votre appareil ne doivent être effectués que par un professionnel qualifié.

• Utilisez une pince pour détendre le câble.

• Utilisez le câble d'alimentation approprié et remplacezle par un câble spécialement adapté s'il est endommagé.

L'appareil doit disposer d'une installation électrique vous permettant de le débrancher de l'alimentation principale à tous les pôles, avec une largeur d'ouverture de contact d'au moins 3 mm. Les dispositifs d'isolement appropriés comprennent : des coupe-circuits, des fusibles (les fusi-

www.zanussi.com

Page 26

bles à visser doivent être retirés du support), un disjoncteur différentiel et des contacteurs. La responsabilité du fabricant ne peut être mise en cause pour tout préjudice corporel affectant des personnes ou des animaux ou tout préjudice matériel dû au non-respect de ces conditions.

Branchement électrique

• L'appareil doit être relié à la terre en respectant bien les précautions de sécurité.

• Vérifiez que la tension nominale et le type d'alimentation figurant sur la plaque signalétique correspondent aux valeurs d'alimentation locales.

• Cet appareil est alimenté à l'aide d'un câble principal. Une fiche appropriée doit être adaptée au cordon d'alimentation (reportez-vous à la charge électrique spécifiée sur la plaque signalétique). La fiche doit être insérée dans une prise murale appropriée.

• Pour toute intervention sur votre appareil, faites appel au service après-vente de votre magasin vendeur.

• Utilisez toujours une prise antichoc correctement installée.

• Assurez-vous que la prise principale est accessible après installation.

• Ne tirez jamais sur le câble d'alimentation électrique pour débrancher l'appareil. Tirez toujours sur la prise de courant.

• L'appareil ne doit pas être raccordé à l'aide d'un prolongateur, d'un raccordement multiple ou d'une prise multiple (risque d'incendie). Vérifiez que la prise de terre est conforme aux règlements en vigueur.

• Le câble d'alimentation doit être placé de manière à ce qu'il n'entre pas en contact avec une surface chaude.

• Raccordez l'appareil au secteur à l'aide d'un système permettant le débranchement de l'appareil à tous les pôles, avec une largeur d'ouverture de contact d'au moins 3 mm., par exemple, un disjoncteur automatique de protection, des déclencheurs de perte à la terre ou un fusible.

• Aucune partie du cordon d'alimentation ne doit afficher une température supérieure à 90 °C. Le câble neutre bleu doit être raccordé à la borne « N » de la plaque à bornes. Le câble de phase marron (ou noir) (partant de la borne « L » de la plaque à bornes doit toujours être relié à la phase sous tension.

Remplacement du câble d'alimentation

Ne remplacez le câble de raccordement qu'avec un câble de type H05V2V2-F T90. Assurez-vous que la section du câble convient à la tension et à la température de fonctionnement. Le câble de terre jaune/vert doit être plus long d'environ 2 cm que le câble de phase marron (ou noir).

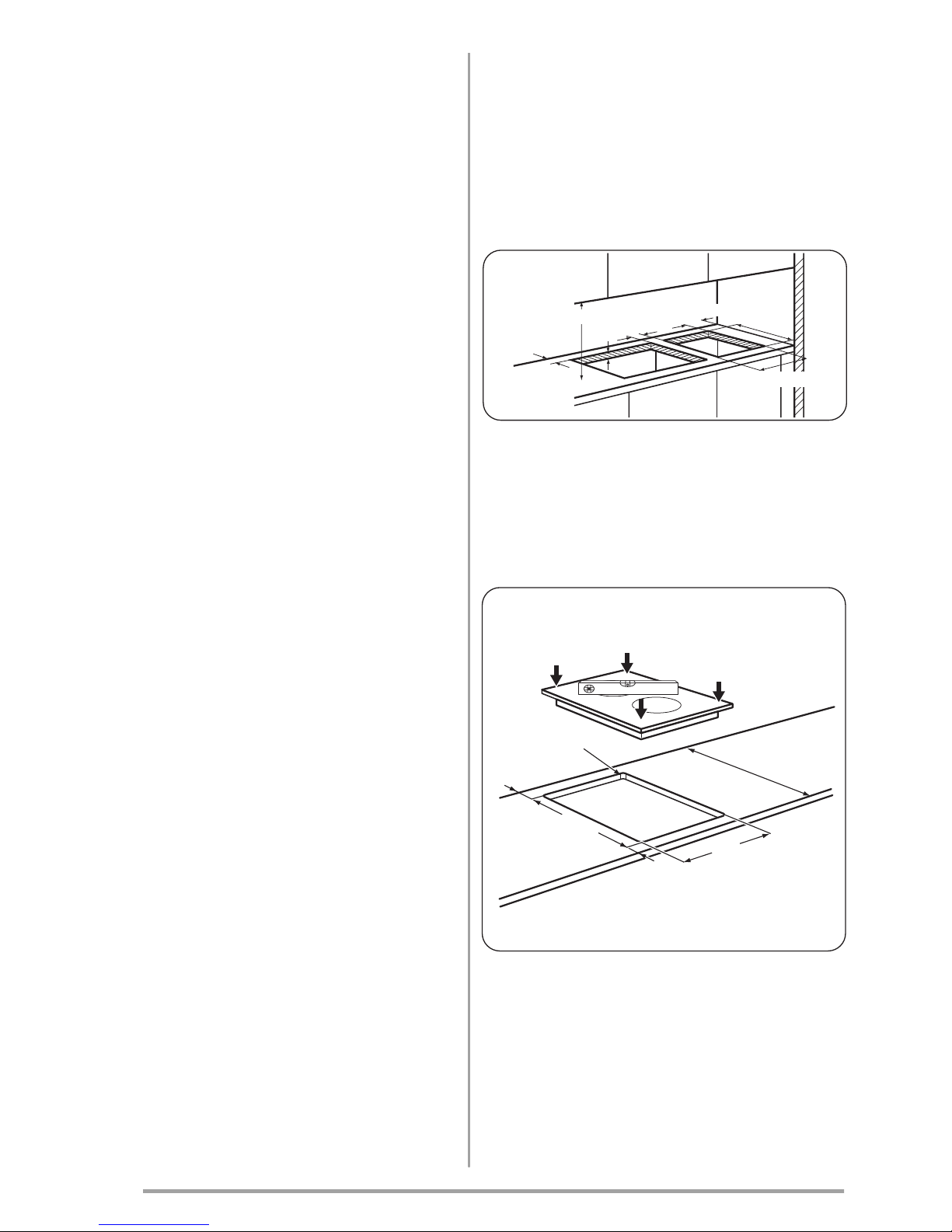

Montage

40-50 mm

55 mm

30 mm

min. 650 mm

490 mm

min. 100 mm

270 mm

Si vous devez installer plusieurs tables de cuisson de 30 cm les unes à côté des autres dans la même découpe, vous pouvez vous procurer un kit de montage comprenant un support latéral et des joints supplémentaires auprès de votre service après vente. Les instructions d'installation correspondantes sont fournies avec le kit.

270

600mm

R 5mm

490

www.zanussi.com

Page 27

Possibilités d'insertion

Élément de cuisine avec porte Le panneau installé sous la table de cuisson doit être faci-

lement amovible et facile d'accès au cas où une intervention technique serait nécessaire.

min 20 mm (max 150 mm)

30 mm

60 mm

a) Panneau amovible

b) Espace pour les branchements Au-dessus d'un four

Les dimensions de la niche d'encastrement de la table de cuisson doivent être conformes aux indications et l'élément de cuisine doit être équipé d'aérations pour assurer un apport d'air continu. Les branchements électriques de la table de cuisson et du four doivent être installés séparément pour des raisons de sécurité et pour permettre de retirer facilement le four de l'ensemble.

50 cm

360 cm

180 cm

120 cm

Description de l'appareil

Description de la table de cuisson

180

145

Zone de cuisson arrière 1700 W

Zone de cuisson avant 1200 W

Voyant de fonctionnement

Manettes de commande

www.zanussi.com

Page 28

Manettes de commande des zones de cuisson électriques

Symbole Fonction

0 position arrêt

Symbole Fonction

1 température minimum 6 température maximum

Fonctionnement

Pour mettre en fonctionnement la zone de cuisson et augmenter le niveau de cuisson, tournez la manette dans le sens des aiguilles d'une montre. Pour diminuer la température, tournez la manette dans le sens des aiguilles d'une montre. Pour mettre à l'arrêt la zone de cuisson, positionnez la manette sur 0. Le voyant de fonctionnement s'allume dès l'activation de l'une des zones de cuisson, et reste allumé jusqu'à ce que les zones de cuisson soient mises à l'arrêt.

Avant la première utilisation

Placez un récipient de cuisson contenant de l'eau sur chaque zone de cuisson, réglez sur la position maximum et

laissez l'appareil fonctionner pendant 10 minutes. Ceci afin de d'éliminer les résidus dans l'appareil. Ensuite, faites fonctionner l'appareil sur la position minimum pendant 20 minutes. Pendant cette période, il se peut qu'une odeur et de la fumée apparaissent. Ce phénomène est normal. Vérifiez que la ventilation environnante est suffisante.

Lorsqu'une zone de cuisson est en fonctionnement,

il bourdonne pendant un court instant. Ce bruit n'est pas signe de dysfonctionnement de l'appareil et n'a aucune incidence sur son bon fonctionnement.

Conseils utiles

Plats de cuisson

• Le fond du récipient de cuisson doit être lisse, propre et sec, aussi plat et épais que possible avant chaque utilisation.

• Les récipients de cuisson avec un fond en émail, en aluminium ou en cuivre peuvent laisser des traces sur les zones de cuisson vitrocéramiques.

Économie d'énergie

• Si possible, couvrez toujours les récipients de cuisson avec un couvercle pendant la cuisson.

• Déposez toujours le récipient sur la zone de cuisson avant de mettre celle-ci en fonctionnement.

• Mettez à l'arrêt les zones de cuisson avant la fin du temps de cuisson pour utiliser la chaleur résiduelle.

• Sur la table de cuisson, utilisez des récipients de cuisson dont le diamètre correspond au diamètre de la zone de cuisson utilisée.

Utilisez des récipients dont le fond correspond à la taille du brûleur utilisé.

Zone de cuisson Diamètres des récipients de cuis-

son

Devant max. 145 mm Arrière max. 180 mm

Exemples de cuisson

Niveau de

réglage

Utilisation :

1 Maintien au chaud 2 Faire mijoter doucement 3 Faire mijoter 4 Faire frire / gratiner 5 Porte à ébullition 6 Bouillir / Saisir / Frire

www.zanussi.com

Page 29

Entretien et nettoyage

Nettoyez l'appareil après chaque utilisation. Utilisez toujours des récipients de cuisson dont le fond est propre et sec, lisse et plat.

Avertissement Avant toute opération d'entretien ou de nettoyage, vous devez impérativement

débrancher électriquement la table de cuisson.

Il est préférable de nettoyer la table de cuisson lors-

qu'elle est encore chaude. Éliminer les taches incrustées est en effet plus facile lorsque les zones sont encore chaudes que lorsqu'elles sont froides.

Avertissement Les objets tranchants et les produits

de nettoyage agressifs ou abrasifs endommagent l'appareil. Par mesure de sécurité, il est interdit de nettoyer la table de cuisson avec un appareil à jet de vapeur ou à haute pression.

Les égratignures ou les taches sombres sur la vitro-

céramique n'ont aucune influence sur le fonctionnement de l'appareil.

Retrait des salissures :

1. – Retirez immédiatement : plastique fondu, feuilles plastiques et aliments sucrés. En cas de non-respect de cette consigne, la salissure risque d'endommager l'appareil. Utilisez un racloir spécial pour la vitre. Tenez le racloir incliné sur la surface vitrée et faites glisser la lame du racloir pour enlever les salissures.

– Une fois que l'appareil s'est suffisamment refroi-

di, enlevez :les cernes de calcaire, traces d'eau, projections de graisse, décolorations métalliques luisantes. Utilisez un agent de nettoyage spécial pour vitrocéramique ou acier inoxydable.

2. Nettoyez l'appareil à l'aide d'un chiffon humide et un

peu de détergent.

3. Et enfin, essuyez l'appareil à l'aide d'un chiffon pro-

pre.

En cas d'anomalie de fonctionnement

Problème Cause possible et solution

L'appareil ne fonctionne pas du tout. • Vérifiez le fusible du système électrique de l'habitation dans la boîte à fusi-

bles. Si les fusibles grillent de manière répétée, faites appel à un électricien agréé.

La zone de cuisson ne chauffe pas. • Vérifiez que l'appareil est bien branché et allumé.

• Assurez-vous d'avoir utilisé la bonne manette de commande.

• Vérifiez le fusible de sécurité de l'installation électrique de l'habitation. Si les fusibles disjonctent de manière répétée, faites appel à un électricien agréé.

L'efficacité de la table de cuisson n'est pas satisfaisante.

• Assurez-vous que la table de cuisson est propre et sèche.

• Assurez-vous que le diamètre du récipient de cuisson utilisé est adapté à la zone de cuisson.

• Assurez-vous que le fond du récipient de cuisson utilisé est parfaitement plat.

• Assurez-vous que le niveau de cuisson utilisé est adapté au type de préparation.

Certaines anomalies de fonctionnement peuvent dépendre d'opérations d'entretien non correctes ou d'oubli et peuvent être résolues à l'aide des indications fournies dans le

tableau, sans faire appel à un service après-vente. Si l'anomalie persiste, contactez votre magasin vendeur ou votre service après-vente.

www.zanussi.com

Page 30

Si un problème résulte d'une mauvaise utilisation

ou si l'installation de l'appareil n'a pas été réalisée par un professionnel qualifié, le déplacement du technicien du service après vente ou du revendeur peut être facturé même en cours de garantie.

Étiquettes fournies avec le sac d'accessoires

Collez les étiquettes adhésives comme indiqué ci-dessous :

MOD.

PROD.NO.

SER.NO

DATA

MOD.

PROD.NO.

SER.NO

DATA

MODELMODEL

MOD. PROD.NO. SER.NO.

03 IT

MADE IN ITALY

TYPE 230V-50Hz IP20

0049

1 2 3

Collez-la sur la carte de garantie et envoyez cette partie

Collez-la sur la carte de garantie et conservez cette partie

Collez-la sur la notice d'utilisation

Ces informations sont nécessaires pour pouvoir vous offrir une aide rapide et adaptée. Ces données figurent sur la plaque signalétique fournie.

• Description du modèle ............

• Référence produit (PNC) ............

• Numéro de série (S.N.) ............

Utilisez exclusivement des pièces d'origine certifiées constructeur. Elles sont disponibles auprès de votre service après-vente.

Caractéristiques techniques

Dimensions de la table de cuisson

Largeur : 290 mm Longueur : 510 mm

Dimensions de la niche d'encastrement de la table de cuisson

Largeur : 270 mm Longueur : 490 mm

Puissance des zones de cuisson

Zone de cuisson arrière 180 mm

1,7 kW

Zone de cuisson avant 145 mm

1,2 kW

Puissance totale 2,9 kW Alimentation électrique 230 V ~ 50 Hz

www.zanussi.com

Page 31

En matière de protection de l'environnement

Le symbole sur le produit ou son emballage indique que ce produit ne peut être traité comme déchet ménager. Il doit être remis au point de collecte dédié à cet effet (collecte et recyclage du matériel électrique et électronique). En procédant à la mise au rebut de l'appareil dans les règles de l’art, nous préservons l'environnement et notre sécurité, s’assurant ainsi que les déchets seront traités dans des conditions optimum.

Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec les services de votre commune ou le magasin où vous avez effectué l'achat.

Emballage

Tous les matériaux d'emballage sont écologiques et

recyclables. Les composants en plastique sont identifiables grâce aux sigles : >PE<,>PS<, etc. Veuillez jeter les matériaux d'emballage dans le conteneur approprié du centre de collecte des déchets de votre commune.

www.zanussi.com

Page 32

Inhalt

Sicherheitshinweise _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 32 Montage _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 33 Gerätebeschreibung _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 35 Betrieb _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 36 Praktische Tipps und Hinweise _ _ _ _ _ _ _ _ _ _ _ 36

Reinigung und Pflege _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 37 Was tun, wenn … _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 37 Technische Daten _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 38 Umwelttipps _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 39

Änderungen vorbehalten.

Sicherheitshinweise

Lesen Sie diese Bedienungsanleitung bitte sorgfäl-

tig durch, bevor Sie das Gerät anschließen und benutzen, um Gefahren zu vermeiden und einen korrekten Betrieb des Geräts zu gewährleisten. Bewahren Sie diese Bedienungsanleitung in der Nähe des Geräts auf, auch wenn Sie dieses anderswo aufstellen. Wenn Sie das Gerät verkaufen, geben Sie dem Käufer die Bedienungsanleitung mit. Jeder, der dieses Gerät benutzt, sollte mit der Bedienung und den Sicherheitsmerkmalen vertraut sein.

Allgemeine Sicherheit

Warnung! Erwachsene mit eingeschränkten

physischen, sensorischen oder geistigen Fähigkeiten oder einem Mangel an Wissen und Erfahrung sowie Kinder dürfen dieses Gerät nicht benutzen. Solche Personen müssen von einer Person beaufsichtigt oder bei der Bedienung des Geräts angeleitet werden, die für ihre Sicherheit verantwortlich ist.

Das Gerät darf keinesfalls durch eine externe Zeit-

schaltuhr oder ein separates Fernbedienungssystem bedient werden.

Sicherheit für Kinder

• Nur Erwachsene dürfen dieses Gerät bedienen. Kinder

müssen beaufsichtigt werden, so dass sie nicht mit dem Gerät spielen können.

• Halten Sie das Verpackungsmaterial von Kindern fern.

Andernfalls besteht Erstickungs- und Verletzungsgefahr.

• Halten Sie Kinder während und nach dem Betrieb vom

Gerät fern, bis das Gerät kalt geworden ist.

Sicherheit während des Betriebs

• Entfernen Sie vor dem ersten Gebrauch alle Verpa-

ckungsmaterialien, Aufkleber und Auflagen.

• Schalten Sie die Kochzonen nach jedem Gebrauch aus.

• Verbrennungsgefahr! Legen Sie kein Besteck und keine Deckel auf die Oberfläche des Kochfelds, da diese heiß werden können.

Warnung! Feuergefahr! Überhitztes Öl oder Fett kann sich sehr schnell entzünden.

Bestimmungsgemäße Verwendung

• Lassen Sie das Gerät bei Betrieb nicht unbeaufsichtigt.

• Das Gerät ist ausschließlich zur Verwendung im Haushalt bestimmt!

• Verwenden Sie das Gerät nicht als Arbeits- oder Abstellfläche.

• Stellen Sie entflammbare Flüssigkeiten, entflammbares Material oder Gegenstände, die schmelzen können (aus Kunststoff oder Alufolie), nicht in der Nähe des Geräts oder auf dem Gerät ab.

• Gehen Sie beim elektrischen Anschluss des Geräts an eine Anschlussdose sorgsam vor. Achten Sie darauf, dass elektrische Leitungen weder das Gerät noch heißes Kochgeschirr berühren können. Achten Sie darauf, dass elektrische Leitungen nicht lose hängen oder sich verheddern.

Vermeiden von Schäden am Gerät

• Wenn Sie Kochgeschirr oder andere Gegenstände auf das Glaskeramikkochfeld fallen lassen, kann dieses beschädigt werden.

• Kochgeschirr aus Gusseisen, Aluguss oder mit beschädigtem Boden kann die Glaskeramik beim Verschieben verkratzen.

• Lassen Sie Flüssigkeit im Kochgeschirr nicht vollständig verkochen. Andernfalls kann das Kochgeschirr oder die Glaskeramik beschädigt werden.

• Verwenden Sie die Kochzonen nicht mit leerem oder ohne Kochgeschirr.

www.zanussi.com

Page 33

• Decken Sie das Gerät weder ganz noch teilweise mit Alufolie ab.

• Bei Sprüngen in der Oberfläche des Kochfelds schalten Sie die Stromversorgung aus, um einen Stromschlag zu vermeiden.

Entsorgung des Geräts

• Um das Risiko von Verletzungen oder Sachschäden zu vermeiden:

– Trennen Sie das Gerät von der Stromversorgung. – Schneiden Sie das Netzkabel in der Nähe des Gerä-

teanschlusses ab und entsorgen Sie es.

– Wenden Sie sich zur Entsorgung an die örtlichen

zugelassenen Einrichtungen.

Montage

Warnung! Lesen Sie die Gebrauchsanleitung

sorgfältig und folgen Sie den Anweisungen. Es besteht Unfallgefahr und das Gerät könnte beschädigt werden.

• Vergewissern Sie sich, dass das Gerät beim Transport

nicht beschädigt wurde. Schließen Sie ein beschädigtes Gerät nicht an. Wenden Sie sich in diesem Fall an Ihren Händler.

• Das Gerät darf nur von Fachpersonal montiert und an

die Stromversorgung angeschlossen werden.

• Einbaugeräte dürfen nur nach dem Einbau in bzw. unter

normgerechte, passende Einbauschränke und Arbeitsplatten betrieben werden.

• Nehmen Sie weder technische noch anderweitige Än-

derungen am Gerät vor. Es besteht Unfallgefahr und das Gerät könnte beschädigt werden.

• Halten Sie unbedingt alle Gesetze, Verordnungen, Vor-

schriften und Normen (Sicherheitsvorschriften, Vorschriften zum Recycling, Vorschriften zur elektrischen Sicherheit usw.) des Landes ein, in dem Sie das Gerät verwenden!

• Die Mindestabstände zu anderen Geräten sind einzu-

halten.

• Der Berührungsschutz muss durch den Einbau gewähr-

leistet sein. Schubladen müssen zum Beispiel mit einem Schutzboden direkt unter dem Gerät installiert werden.

• Wenn sich die Montagehalterung in Nähe der Klem-

menleiste befindet, sorgen Sie dafür, dass das Netzanschlusskabel nie in Kontakt mit der Kante der Halterung kommt.

• Die Ausschnittkanten an der Arbeitsplatte müssen mit

einem geeigneten Dichtungsmaterial vor Feuchtigkeit geschützt werden!

• Das Kochfeld muss so eingebaut werden, dass es spaltfrei mit der Arbeitsplatte abschließt. Dazu ist eine geeignete Dichtung erforderlich.

• Schützen Sie die Geräteunterseite vor Dampf und Feuchtigkeit, die z.B. durch einen Geschirrspüler oder Backofen entstehen können.

• Installieren Sie das Gerät nicht direkt neben Türen oder unter Fenstern. Andernfalls kann heißes Kochgeschirr durch das Öffnen von Türen oder Fenstern vom Kochfeld gestoßen werden.

• Trennen Sie das Gerät von der Stromversorgung, bevor Sie Reinigungs- und Wartungsarbeiten durchführen.

Warnung! Es besteht Verletzungsgefahr durch Stromschläge. Beachten Sie genau die

Anweisungen zu den elektrischen Anschlüssen.

• Die Netzanschlussklemme liegt an Spannung.

• Achten Sie darauf, dass an der Netzanschlussklemme keine Spannung anliegt.

• Der Berührungsschutz muss durch fachgerechten Einbau gewährleistet sein.

• Lockere und unsachgemäße Steckverbindungen können die Klemme überhitzen.

• Klemmverbindungen müssen fachgerecht von einem Fachmann ausgeführt werden.

• Am Kabel ist eine Zugentlastung erforderlich.

• Verwenden Sie das richtige Netzanschlusskabel. Ersetzen Sie ein defektes Netzkabel nur durch ein geeignetes Kabel. Wenden Sie sich an Ihren Kundendienst.

Bei der elektrischen Installation ist eine Einrichtung vorzusehen, die es ermöglicht, das Gerät mit einer Kontaktöffnungsbreite von mindestens 3 mm allpolig vom Netz zu trennen. Geeignete Trenneinrichtungen sind: Überlastschalter, Sicherungen (Schraubsicherungen müssen aus dem Halter entfernt werden können), FI-Schutzschalter und Schütze.

www.zanussi.com

Page 34

Der Hersteller übernimmt keinerlei Haftung für Verletzungen von Personen oder Tieren oder für Schäden am Eigentum, wenn diese auf die Nichteinhaltung der folgenden Bedingungen zurückzuführen sind.

Elektrischer Anschluss

• Erden Sie das Gerät gemäß den Sicherheitshinweisen.

• Vergewissern Sie sich, dass die Netzspannung und frequenz in Ihrer Region mit den auf dem Typenschild angegebenen Anschlusswerten übereinstimmen.

• Das Gerät wird mit einem Netzkabel geliefert. Dazu muss ein passender Stecker verwendet werden, der für die auf dem Typenschild angegebene Gesamtstromaufnahme ausgelegt ist. Der Stecker muss in eine passende Steckdose gesteckt werden.

• Elektrische Bauteile dürfen nur vom Kundendienst oder von einer Fachkraft installiert oder ausgewechselt werden.

• Schließen Sie das Gerät nur an eine sachgemäß installierte Schutzkontaktsteckdose an.

• Stellen Sie sicher, dass der Netzstecker nach der Montage noch zugänglich ist.

• Ziehen Sie nicht am Netzkabel, wenn Sie das Gerät vom Stromnetz trennen möchten. Ziehen Sie dazu immer direkt am Netzstecker.

• Das Gerät darf nicht mit einem Verlängerungskabel, Adapter oder an eine Mehrfachanschlussdose angeschlossen werden (Brandgefahr). Prüfen Sie, ob die Erdverbindung den geltenden Normen und Regeln entspricht.

• Das Netzkabel ist so zu verlegen, dass es nicht mit heißen Teilen in Berührung kommt.

• Die elektrische Installation muss über eine Vorrichtung verfügen, die es ermöglicht, das Gerät mit einer Kontaktöffnungsbreite von mindestens 3 mm allpolig vom Netz zu trennen (beispielsweise durch automatische Leitungsschutzschalter, FI-Schutzschalter oder Sicherungen).

• Das Anschlusskabel darf nicht wärmer als 90 °C werden. Der blaue Nullleiter muss an die mit „N“ gekennzeichnete Klemme angeschlossen werden. Der braune (oder schwarze) Phasenleiter (angeschlossen an Klemme „L“ auf der Klemmleiste) muss immer an die Strom führende Phase angeschlossen werden.

Netzkabel ersetzen

Verwenden Sie als Ersatz für das Anschlusskabel nur ein Kabel des Typs H05V2V2-F T90 o. Ä. Stellen Sie sicher,

dass der Kabelquerschnitt der Spannung und der Betriebstemperatur entspricht. Der gelb-grüne Erdleiter muss ca. 2 cm länger als der braune (bzw. schwarze) Phasenleiter sein.

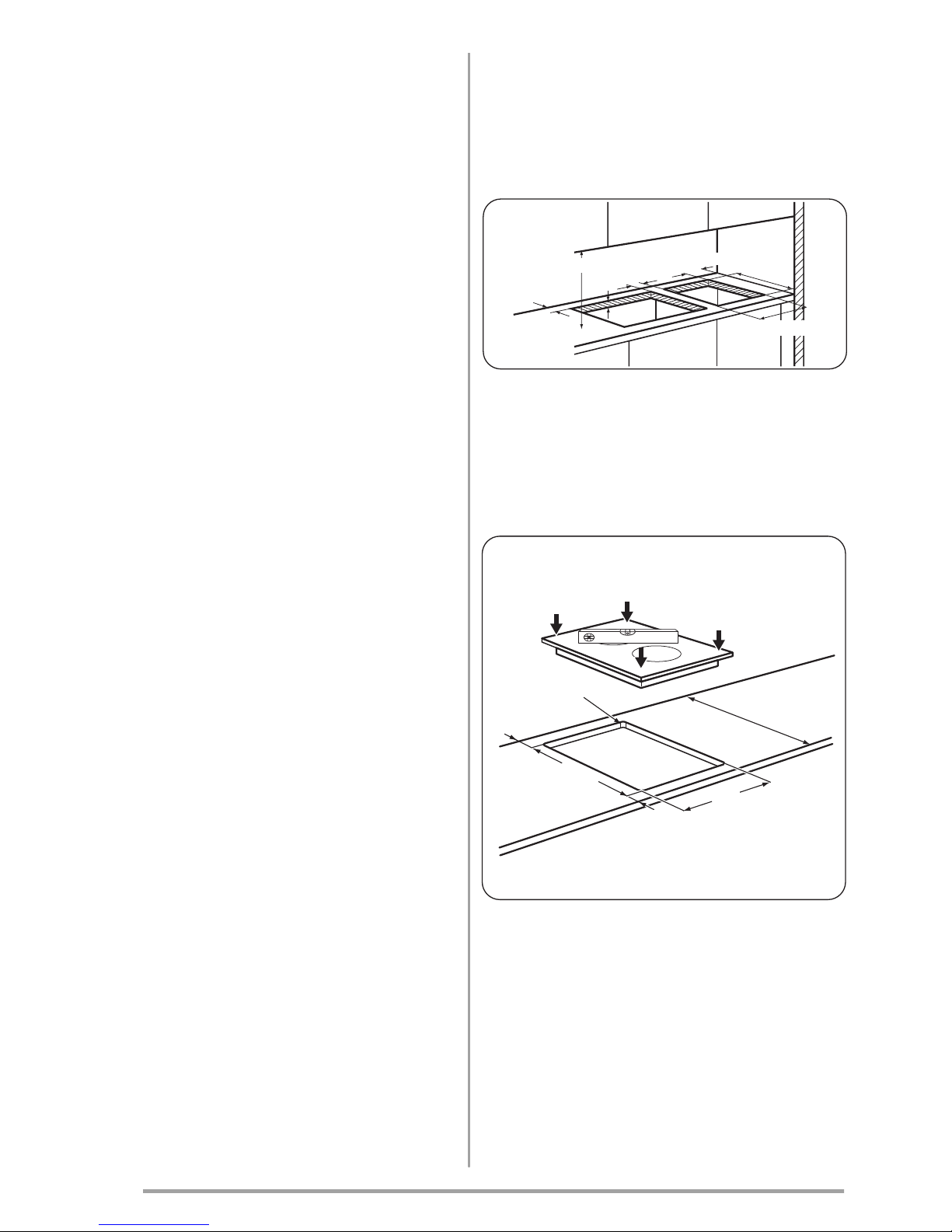

Montage

40-50 mm

55 mm

30 mm

min. 650 mm

490 mm

min. 100 mm

270 mm

Verwenden Sie den Montage-Bausatz, der einen seitlichen Stützträger und zusätzliche Dichtungen enthält, wenn mehrere 30-cm-Kochfelder nebeneinander in dieselbe Aussparung eingebaut werden. Der Bausatz ist beim Kundendienst erhältlich. Die Montageanleitung wird mit dem Bausatz geliefert.

270

600mm

R 5mm

490

www.zanussi.com

Page 35

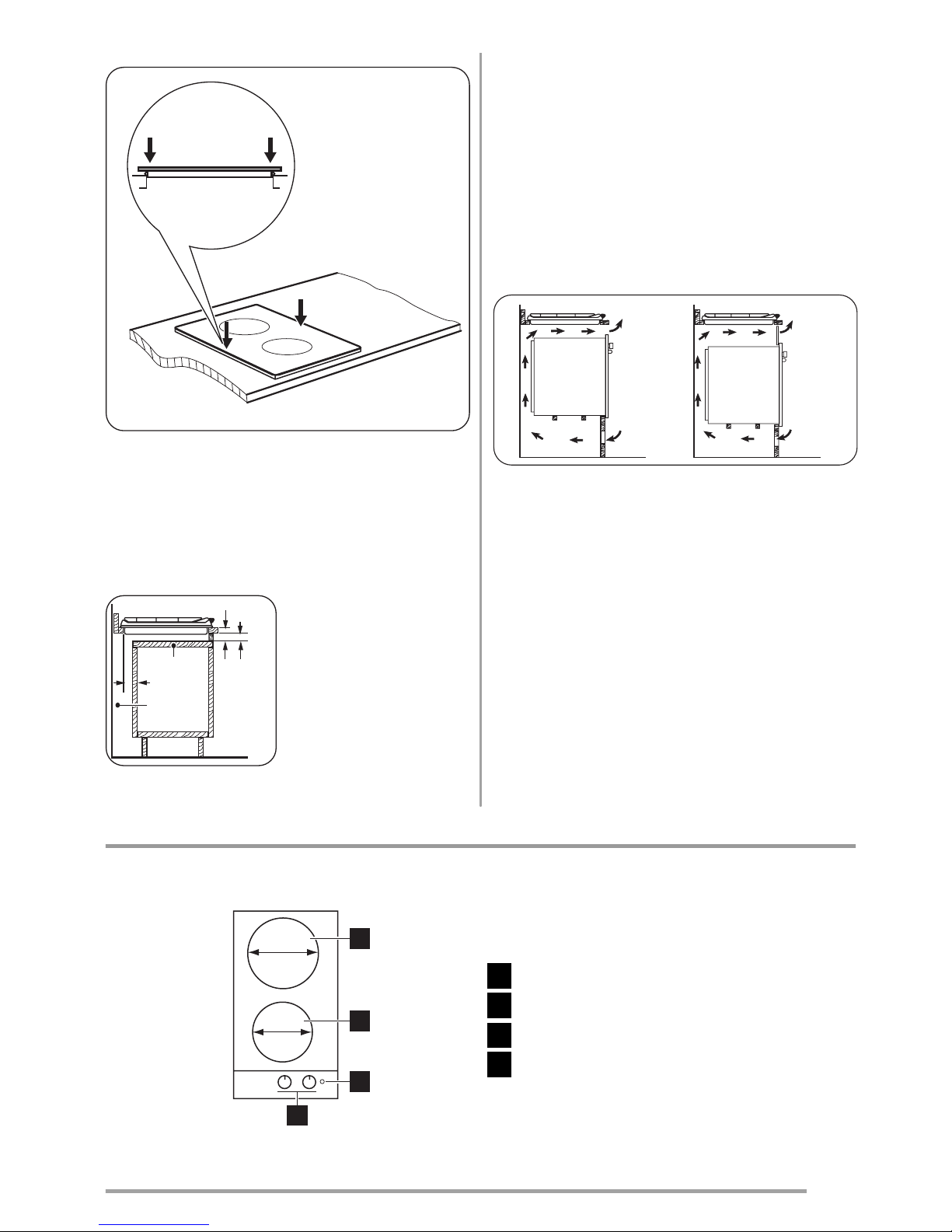

Einbaumöglichkeiten

Unterbaumöbel mit Tür Die unter dem Kochfeld eingebaute Platte muss sich leicht

entfernen lassen und einen einfachen Zugang im Fall einer notwendigen Reparatur ermöglichen.

min 20 mm (max 150 mm)

30 mm

60 mm

a) Entfernbare Platte

b) Raum für Anschlüsse Unterbaumöbel mit Backofen

Die Abmessungen der Kochfeldaussparung müssen den Angaben entsprechen, und die Unterbaumöbel müssen mit Lüftungsschlitzen versehen werden, um eine ständige Luftzufuhr zu gewährleisten. Kochfeld und Backofen müssen aus Sicherheitsgründen über separate elektrische Anschlüsse verfügen. Der Backofen muss sich leicht aus dem Unterbauschrank entfernen lassen.

50 cm

360 cm

180 cm

120 cm

Gerätebeschreibung

Kochfeldanordnung

180

145

Hintere Kochzone 1700 W

Vordere Kochzone 1200 W

Betriebs-Kontrolllampe

Kochstellen-Schalter

www.zanussi.com

Page 36

Kochzonen-Schalter

Symbol Funktion

0 Position AUS

Symbol Funktion

1 Niedrigste Kochstufe 6 Höchste Kochstufe

Betrieb

Drehen Sie zum Einschalten und Erhöhen der Kochstufe den Schalter entgegen dem Uhrzeigersinn. Drehen Sie den Schalter im Uhrzeigersinn, um die Kochstufe zu verringern. Drehen Sie den Schalter auf 0, um die Kochzone auszuschalten. Die Betriebs-Kontrolllampe leuchtet, sobald eine der Kochzonen eingeschaltet wird und leuchtet solange, bis die Kochzonen ausgeschaltet werden.

Vor der ersten Inbetriebnahme

Stellen Sie Kochgeschirr mit Wasser auf jede Kochzone, stellen Sie die höchste Kochstufe ein und lassen Sie das

Gerät 10 Minuten eingeschaltet. Auf diese Weise werden die Rückstände im Gerät verbrannt. Lassen Sie dann das Gerät auf der niedrigsten Kochstufe 20 Minuten eingeschaltet. Während dieser Zeit kann es zu Geruchs- und Rauchentwicklung kommen. Das ist normal. Sorgen Sie für eine ausreichende Belüftung.

Wenn sich eine Kochzone einschaltet, ist für kurze

Zeit ein Brummen zu hören. Das ist typisch für Glaskeramikkochfelder. Es liegt keine Fehlfunktion am Gerät vor.

Praktische Tipps und Hinweise

Kochgeschirr

• Der Boden des Kochgeschirrs sollte so dick und flach wie möglich sein.

• Kochgeschirr aus Stahlemail oder mit Aluminium- oder Kupferböden kann Verfärbungen auf der Glaskeramikfläche hinterlassen

Energie sparendes Kochen

• Decken Sie Kochgeschirr, wenn möglich, mit einem Deckel ab.

• Stellen Sie das Kochgeschirr auf die Kochzone und schalten Sie diese erst dann ein.

• Schalten Sie die Kochzonen bereits vor dem Ende des Garvorgangs aus und nutzen Sie die Restwärme.

• Der Boden des Kochgeschirrs und die verwendete Kochzone sollten gleich groß sein.

Verwenden Sie Töpfe und Pfannen mit einem Boden, der der Größe der Kochzonen entspricht.

Kochzone Durchmesser des Kochgeschirrs

Vorne max. 145 mm

Kochzone Durchmesser des Kochgeschirrs

Hinten max. 180 mm

Anwendungsbeispiele zum Kochen

Koch-

stufe:

Verwendung:

1 Warmhalten 2 Sanftes Köcheln 3 Köcheln 4 Braten/Bräunen 5 Zum Kochen bringen 6 Zum Kochen bringen/Schnell-Braten/

Frittieren

Informationen zu Acrylamiden

Wichtig! Nach neuesten wissenschaftlichen Erkenntnissen kann die Bräunung von Lebensmitteln, speziell bei stärkehaltigen Produkten, eine gesundheitliche Gefährdung durch Acrylamid verursachen. Daher empfehlen wir, bei möglichst niedrigen Temperaturen zu garen und die Speisen nicht zu stark zu bräunen.

www.zanussi.com

Page 37

Reinigung und Pflege

Reinigen Sie das Gerät nach jedem Gebrauch. Achten Sie immer darauf, dass der Boden des Kochgeschirrs sauber ist.

Warnung! Trennen Sie vor Reinigungs- oder Wartungsarbeiten das Kochfeld immer vom Netz.

Das Kochfeld lässt sich am einfachsten reinigen, solange es noch warm ist; auf diese Weise können

Speisereste leichter entfernt werden.

Warnung! Scharfe Gegenstände und scheuernde

Reinigungsmittel beschädigen das Gerät. Reinigen Sie das Gerät aus Sicherheitsgründen nicht mit einem Dampfstrahl- oder Hochdruckreiniger.

Kratzer oder dunkle Flecken in der Glaskeramik be-

einträchtigen die Funktionsfähigkeit des Geräts nicht.

So entfernen Sie Verschmutzungen:

1. – Sofort entfernen:geschmolzener Kunststoff, Plas-

tikfolie, zuckerhaltige Lebensmittel. Andernfalls

können die Verschmutzungen das Gerät beschädigen. Verwenden Sie einen speziellen Reinigungsschaber für Glas. Den Reinigungsschaber schräg zur Glasfläche ansetzen und über die Oberfläche bewegen.

– Entfernen, nachdem sich das Gerät ausreichend

abgekühlt hat:Kalk- und Wasserränder, Fettspritzer, metallisch schimmernde Verfärbungen. Verwenden Sie hierfür einen speziellen Reiniger für Glaskeramik oder Edelstahl.

2. Reinigen Sie das Gerät mit einem feuchten Tuch und etwas Spülmittel.

3. Am Ende das Gerät mit einem trockenen Tuch abreiben.

Was tun, wenn …

Problem Mögliche Ursache und Abhilfe

Das Gerät funktioniert überhaupt nicht.

• Sehen Sie im Sicherungskasten nach, ob die Sicherung des Geräts ausgelöst hat. Wenn die Sicherung öfter auslöst, wenden Sie sich an eine Elektrofachkraft.

Die Kochzone heizt nicht auf. • Vergewissern Sie sich, dass das Gerät und die Stromversorgung einge-

schaltet sind.

• Drehen Sie den richtigen Kochzonenknopf.

• Sehen Sie im Sicherungskasten nach, ob die Sicherung des Geräts ausgelöst hat. Wenn die Sicherung öfter auslöst, wenden Sie sich an einen qualifizierten Elektriker.

Die Heizleistung des Kochfelds ist nicht zufriedenstellend.

• Vergewissern Sie sich, dass das Kochfeld sauber und trocken ist.

• Kontrollieren Sie, ob das Kochgeschirr die für die Kochzone passende Größe hat.

• Verwenden Sie ausschließlich Kochgeschirr mit ebenen Böden.

• Stellen Sie sicher, dass die Einstellung für die Kochart geeignet ist.

Wenn ein Problem vorliegt, versuchen Sie zunächst, die Ursache des Problems herauszufinden und das Problem selbst zu beheben. Wenn Sie das Problem nicht selbst lö-

sen können, wenden Sie sich an Ihren Händler oder an den Kundendienst.

www.zanussi.com

Page 38

Wenn Sie das Gerät falsch bedient haben oder es

nicht von einer autorisierten Fachkraft angeschlossen wurde, kann auch während der Garantiezeit für den Besuch eines Kundendiensttechnikers oder Händlers eine Gebühr anfallen.

Im Zubehörbeutel mitgelieferte Aufkleber

Bringen Sie die Aufkleber, wie unten gezeigt, an:

MOD.

PROD.NO.

SER.NO

DATA

MOD.

PROD.NO.

SER.NO

DATA

MODELMODEL

MOD. PROD.NO. SER.NO.

03 IT

MADE IN ITALY

TYPE 230V-50Hz IP20

0049

1 2 3

Kleben Sie ihn auf die Garantiekarte und verschicken Sie diesen Teil

Kleben Sie ihn auf die Garantiekarte und behalten Sie diesen Teil

Kleben Sie ihn auf die Gebrauchsanweisung

Halten Sie folgende Angaben bereit, damit Ihr Anliegen schnell und ordnungsgemäß bearbeitet werden kann. Die erforderlichen Angaben finden Sie auf dem Typenschild.

• Modell ............

• Produktnummer (PNC) ............

• Seriennummer (S.N.) ............

Verwenden Sie ausschließlich Originalersatzteile. Diese sind beim Kundendienst und autorisierten Ersatzteilhändlern erhältlich.

Technische Daten

Abmessungen des Kochfelds

Breite: 290 mm Länge 510 mm

Abmessungen der Kochfeldaussparung

Breite: 270 mm Länge 490 mm

Leistung der Kochzonen

Hintere Kochzone 180 mm 1,7 kW Vordere Kochzone 145

1,2 kW

Gesamtleistung 2,9 kW Netzanschluss 230 V 50 Hz

www.zanussi.com

Page 39

Umwelttipps

Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling dieses Produkts erhalten Sie von Ihrem

Rathaus, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.

Verpackungsmaterial

Die Verpackungsmaterialien sind umweltverträglich

und wiederverwertbar. Kunststoffteile sind mit internationalen Abkürzungen wie z. B. >PE<,>PS< usw. gekennzeichnet. Entsorgen Sie das Verpackungsmaterial bei den kommunalen Entsorgungsstellen in den dafür vorgesehenen Behältern.

www.zanussi.com

Page 40

www.zanussi.com/shop

397227501-B-482011
