KOMBINOVANÝ
SPORÁK
ZCC 5606
CZ+SK
NÁVOD K POUŽITÍ
Page 2
DŮLEŽITÉ BEZPEČNOSTNÍ POKYNY
a
v
a
t
Je velice důležité zajistit, aby tento návod k použití byl uživateli vždy dostupný. Toto pravidlo je
nutné dodržet i v případech, kdy bude sporák přestěhován nebo prodán jinému majiteli. Je nutné
tak zajistit, aby i nový majitel měl možnost se seznámit s tímto návodem a bezpečnostními
předpisy.Tyto bezpečnostní pokyny byly vydány v zájmu bezpečnosti vaší i vašeho okolí. Je
NUTNÉ, aby jste se s nimi seznámil ještě před vlastní instalací resp. použitím.
Instalace
• Sporák musí být instalován kvalifikovaným
pracovníkem a ve shodě s tímto návodem.
• Tento sporák je těžký. Při manipulaci s ním
dbejte zvýšené pozornosti.
• Před použitím ze sporáku odstraňte veškerý
obalový materiál.
• Před instalací se ujistěte, že parametry
zemního plynu a jeho tlak odpovídají
nastavení sporáku.
• Parametry nastavení sporáku jsou uvedené
na štítku.
• Tento sporák není připojen na zařízení
odvádějící plynové spaliny.Mělo by být
instalováno a zapojeno dle platných
předpisů. Zvláštní pozornost musí být
věnována předpisu o dostatečném větrání.
• Tento sporák je určen pro připojení do
elektrické sítě o napětí 230V a frekvenci
50Hz.
• Ujistěte se, že elektrické připojení odpovídá
hodnotám uvedeným na typovém štítku.
• Nepokoušejte se v žádném případě provádět
jakékoliv úpravy vašeho sporáku.
Bezpečnost dětí
• Tento sporák je uzpůsoben pro obsluhu
dospělými osobami. Nedovolte dětem, aby si
mohli hrát v blízkosti sporáku nebo se
sporákem samotným.
• Sporák se při provozu ohřívá na vysokou
teplotu a zůstává horký ještě dlouhou dobu po
vypnutí. Dokud není sporák dostatečně
ochlazen, děti se nesmí v jeho blízkosti
pohybovat.
• Děti se mohou poranit i při manipulaci s
použitým nádobím.
Během provozu
• Tento sporák je určen pro přípravu pokrmů v
domácnostech a není určen pro komerční nebo
průmyslové použití.
• Za provozu sporáku se uvolňuje teplo a
vlhkost. Zajistěte dobré větrání buď
přirozeným odvětráváním místnosti nebo za
pomoci přídavného ventilátoru.
• Nepoužívejte sporák v případě, že máte mokré
ruce nebo sporák je v kontaktu s vodou.
• Při delším a intenzivním vaření a pečení je
vhodné otevřít okno nebo přidat další
ventilátor pro dosažení důkladnějšího
větrání.
• Při použití jiných elektrických spotřebičů se
ujistěte, že žádná z přívodních šňůr není v
kontaktu s horkými díly sporáku.
• Při přípravě pokrmů obsahující tuk nebo olej
mějte vždy sporák pod dozorem.
• Pro přípravu pokrmů nesmí být používáno
nestabilní nebo vyduté nádobí. Mohlo by být
možnou příčinou zranění nebo poškození při
převrácení a vylití horkého obsahu.
• Grilovací pánev se při provozu ohřeje n
vysokou teplotu, proto při jakékoli
manipulaci s ní používejte ochranné
rukavice.
• Během provozu se sporák ohřeje n
vysokou teplotu. Dbejte zvýšené pozornosti
při manipulaci, aby jste se nedotkli
rozpálených topných těles uvnitř trouby.
• V případech, kdy sporák není používán musí bý
všechny ovladače v poloze vypnuto-"OFF".
• Udržujte váš sporák vždy v čistotě. Usazené
zbytky potravin a tuků mohou způsobit požár.
• Sporák čistěte pouze způsobem uvedeným v
tomto návodu.
• Nikdy nepoužívejte plastové nádobí jak na
plotýnkách tak i v troubě. V žádném případě
prostor trouby nevykládejte hliníkovou fólií.
• Nedovolte, aby ventilační otvor trouby, který je
umístěn ve středu zadní části varné plochy, byl
zablokován a tím znemožněna řádná ventilace
trouby.
• Nikdy netahejte sporák za madlo dveří.
• Sporák je vybaven krycím víkem, které při
zavření brání usazování nečistot na plotně a při
otevření brání předmětům, aby mohly
zapadnout za sporák. Nikdy víko nepoužívejte
k jiným účelům.
• Ještě než víko otevřete, tak z něj odstraňte
zbytky usazených potravin. Před uzavřením
víka počkejte na kompletní vychladnutí
sporáku.
• Po použití sporáku vždy vyčkejte na jeho úplné
ochlazení a teprve poté na něj víko přiklopte.
Servis
• Servis nebo opravy tohoto sporáku může
provádět pouze autorizovaný servisní technik.
Vždy trvejte na montáži originálních náhradních
dílů.
Ekologické informace
• Všechny obaly uložte do odpadu ve shodě s
místními předpisy a ohledem na bezpečnost a
životní prostředí.
• Jestliže likvidujete starý spotřebič,
nezapomeňte odříznout přívodní elektrický
kabel a tím znemožnit jeho provozování.
1
Page 3
Pokyny pro instalační techniky
OBSAH
Technické parametry
Instalace
Umístění
Elektrické zapojení
Připojení plynu
Pravidla pro připojení různých druhů plynu
Pokyny pro uživatele
Použití sporáku a péče o něj
Před prvním použitím
Elektrická trouba
Tipy
Použití plynové varné desky
Údržba a čištění
Výměna žárovky v prostoru trouby
Co dělat, když něco nefunguje
Záruka, servis a náhradni díly
3
4
4
5
6
7
9
10
11
12
13
15
16
16
17
Jak používat tento návod k použití
Následující symboly vás budou provázet celým tímto
návodem k použití
Bezpečnostní informace
Pracovní postup (krok po kroku)
Rady a doporučení
Ekologické informace
2
Page 4
TECHNICKÝ POPIS
POKYNY PRO INSTALATÉRA
Rozměry
Varná deska
Trouba Topná tělesa
Elektrické připojení Napětí sítě
Výška
Šířka
Hloubka
Objem trouby
Víko
Podložka pod nádobí
Přední pravý hořák
Zadní pravý hořák
Přední levý hořák
Zadní levý hořák
Zapalování
- Těleso u dna trouby
- Těleso u stropu trouby
Osvětlení trouby
Čištění
Celkový elektrický příkon trouby 1725 W
Frekvence
Barvený
Emailová vrstva
Středně rychlý
Středně rychlý
Rychlý
Pomocný
855 mm
500 mm
600 mm
48,5 litrů
2000 W
2000 W
3000 W
1000 W
0,6W
700 W
1000 W
Žárovka 25 W, patice E14
manuální
230 V
50 Hz
Příslušenství Rošt do trouby
Tác na pečení masa
Tác na pečení těst
Celkový příkon sporáku 1725,6 W
Tento spotřebič splňuje požadavky těchto
evropských norem( EEC Direktivy) :
73/23 – 90/683 ; (Direktiva o nízkém napětí)
včetně následných revizí,
89/336 (Direktiva o elektromagnetické shodě),
93/68 (Obecná direktiva) včetně následných
modifikací.
Emailová vrstva
Emailová vrstva
3
Page 5
INSTALACE
Je bezpodmínečně nutné, aby všechny instalační
práce byly provedeny KVALIFIKOVANÝM
PRACOVNÍKEM a to dle platných postupů a
předpisů.
Sporák musí být zapojen ve shodě se specifikací
"X" (EN60.335-2.6). Trouba nesmí být
instalována výše než je výška varné desky.
Ujistěte se, že provedená instalace v případě
poruchy sporáku, neznemožní servisnímu
technikovi dobrý přístup ke sporáku.
Ještě před napojením sporáku na elektrickou síť
se ujistěte, že napětí a frekvence elektrického
vedení odpovídá údajům uvedeným na typovém
štítku sporáku.
Tento spotřebič musí být uzemněn.
UMÍSTĚNÍ
Tento sporák je zařazen do "třídy X" ve shodě s
Požárními bezpečnostními předpisy. Žádná
přiléhající plocha nebo zeď nesmí převyšovat
výšku sporáku.
Sporák může být umístěn v kuchyni, v
kuchyňském koutě nebo v obývacím pokoji.
nesmí být umístěn v ložnici nebo v koupelně.
Ještě před vlastní instalací se ujistěte, že
parametry přiváděného plynu (druh a tlak)
odpovídají přednastaveným hodnotám z výroby.
Sporák nesmí být napojen na komín. Musí být
nainstalován a připojen ve shodě s platnými
předpisy. Zvláštní pozornost musí být věnována
dobrému větrání pracovního prostoru.
Parametry nastavování jsou uvedeny na typovém
štítku.
Připojení na plyn.
Zkontrolujte, zda průměr přívodní trubky a
kapacita přiváděného plynu jsou dostatečné pro
dodávání plynu do celého systému sporáku.
Zkontrolujte těsnost všech plynových spojů.
Nainstalujte na viditelné a dobře dostupné místo
přívodní kohout, kterým bude možné kdykoliv
sporák odpojit od přívodu plynu.
69cm
61 cm
69cm
15 cm
Minimální vzdálenost jakýchkoliv hořlavých
materiálů od horní plochy sporáku je 69cm (viz
obrázek)
Minimální vzdálenost od přilehlého nábytku musí
být minimálně 2 cm.
Sporák musí být umístěn na podlaze, ale
ne přímo na vlastní konstrukci.
Vyrovnání na podlaze
Sporák je vybaven malými nastavitelnými
patkami, které jsou umístěny v rozích přední a
zadní části spodku trouby.
Natavením patek lze dosáhnout změnu výšky
sporáku a tím i vyrovnání s okolními doléhajícími
plochami. Zároveň se tím zaručí rovnoměrné
rozlití kapalin v nádobí použitém pro přípravu
pokrmů.
2 cm
2 cm
2 cm
or
2 cm
4
Page 6
ELEKTRICKÉ ZAPOJENÍ
Veškeré elektrikářské práce spojené s
instalací tohoto sporáku musí provádět
kvalifikovaný pracovník-elektrikář a to ve
shodě s platnými normami a předpisy
SPORÁK MUSÍ BÝT UZEMNĚN.
Výrobce si vyhrazuje právo na odmítnutí
jakékoliv odpovědnosti při nedodržení těchto
bezpečnostních předpisů.
Sporák je přizpůsoben na zapojení do 230V, 50
Hz elektrické sítě.
Pro připojení do elektrické sítě použijte kabel typu
H05 RR-F.
Před vlastním připojením do sítě se
přesvědčete, že parametry elektrického rozvodu
odpovídají hodnotám uvedeným na typovém
štítku.
Je-li přívodní kabel poškozený, tak je
nutné z bezpečnostních důvodů zajistit, aby
jeho výměnu provedl pouze výrobce nebo
autorizovaný servisní technik.
Sporák je možno trvale připojit ve shodě s níže
uvedeným schématem
L1 N(L2) PE
hnědý
modrý
žlutozelený
230V ~
Zajistěte, aby přívodní kabel nebyl nikde
v kontaktu se šrafovanou plochou vyznačenou
na obrázku.
připojení
pružné
hadice
přívodní
kabel
Je-li přívodní kabel poškozen, tak musí být
nahrazen pouze kvalifikovaným elektrikářem.
Před připojením na síť zkontrolujte:
• domácí rozvod a pojistky odpovídají
hodnotám uvedeným na typovém štítku.
• Zásuvka nebo hlavní vypínač sporáku je po
instalaci dobře dostupný
Jak postupovat?
• Odšroubujte a odstraňte krycí díl ze zadní
části sporáku.
• Připojte elektrický kabel do svorkovnice dle
tabulky č.1
• Upevněte dráty pomocí svorek
• Ujistěte se, že zapojení ve svorkovnici
odpovídá parametrům elektrické sítě.
• Přimontujte zpět krycí zadní díl.
Sporák je dodáván bez přívodního kabelu. Pro
připojení je nutné použít ohebný a pružný kabel
dle odpovídající specifikace uvedené v tabulce
číslo 1.
V případě přímého zapojení sporáku na síť je
nutné mezi sporák a toto připojení vložit
odpovídající vypínač s minimální vzdáleností
spínacích kontaktů 3mm.
Tento vypínač musí být umístěn nejdále 2 m od
plotny sporáku a musí být po instalaci dobře
dostupný.
Zelenožlutý zemnící drát NESMÍ být tímto
vypínačem přerušen.
POZNÁMKA: Zemnící drát musí být přibližně o
2 cm delší než nulový a živý drát pod napětím.
5
Page 7
PŘIPOJENÍ PLYNU
Připojení plynu musí být provedeno dle platných
předpisů.
Spotřebič byl ve výrobním závodě zkontrolován
a přizpůsoben pro druh plynu, který je uveden
na typovém štítku. Typový štítek je umístěn na
zadní stěně sporáku vedle připojovací trubky.
Ujistěte se, že sporák připojujete na druh plynu,
který je na typovém štítku uveden. V opačném
případě postupujte dle instrukcí v kapitole
"Pravidla pro připojení různých druhů plynu".
Pro dosažení co možná nejvyšší účinnosti při
co nejnižší spotřebě plynu, je nutné zajistit, aby
hodnoty tlaku plynu na vstupu splňovali
parametry uvedené v tabulce "Specifikace
jednotlivých trysek".
Připojení buď pomocí pevné trubky nebo
pružné kovové hadice
Z důvodu zajištění co nejvyšší bezpečnosti a
zamezení vzniku nežádoucího pnutí,
doporučujeme připojit sporák na rozvod plynu
pomocí pevné trubky ( ne měděné) nebo pomocí
pružné nerezové hadice.
Rozměr připojovacího prvku plynové trubky je
1/2''. Při tomto typu připojení na plyn je možné
použít pouze pružnou kovovou trubku a to ve
shodě s platnými předpisy.
Připojení z levé strany (pohled zpředu)
Po instalaci na požadované místo zajistěte, aby
gumová hadice a přívodní elektrický kabel
nebyly nikde v kontaktu se šrafovanou plochou
sporáku (viz obrázek) a aby smyčka hadice
neležela přímo na podlaze.
připojení
pružné
hadice
přívodní
kabel
Připojení z pravé strany (pohled zpředu)
Při tomto typu instalace je možné použít pro
připojení plynu pouze pevnou trubku ve shodě s
platnými předpisy.
Připojení pomocí pružné nekovové hadice
Bude-li celé připojení plynu volně přístupné v
celé jeho délce, tak lze využít i možnosti sporák
připojit na plyn pomocí pružné nekovové hadice
a to ve shodě s platnými předpisy.
Použití pružné nekovové hadice je možné pouze
za těchto dalších podmínek :
- v žádném místě se nesmí hadice dostat do
kontaktu s teplotou vyšší než je teplota v
místnosti a ne vyšší než 30°C. Jestliže
připojovací hadice musí být vedena za
sporákem, musí být nainstalována dle
schématu.
- nesmí být delší než 1500mm
- nesmí být nikde přiškrcena
- nesmi být namáhána jak tahem nebo krutem
- nesmí se dostat do styku s ostrými hranami
nebo rohy nábytku
- je možné vždy zkontrolovat její stav a to celé
její délky.
Důležité
Po instalaci zkontrolujte těsnost spojů pomocí
mýdlové vody. Nikdy nepoužívejte otevřený
plamen.
pevná trubka
přívodní
kabel
6
Page 8
PRAVIDLA PRO PŘIPOJENÍ RŮZNÝCH DRUHŮ PLYNU
Pro přizpůsobení plynového rozvodu použitému
plynu postupujte dle následujících pravidel.
Připojení na přívod plynu
Sporák lze připojit na plynový rozvod z pravé
strany. Připojovací prvek sporáku je 1/2''
paralelní "samčí" plynová koncovka. Existují 3
možnosti připojení
− pevná trubka s těsněním
− trubka s mechanickou koncovkou.
− gumová hadice
V případě použití gumové hadice našroubujte na
koncovku převlečnou matici s vloženým
těsněním odpovídající použitému plynu.

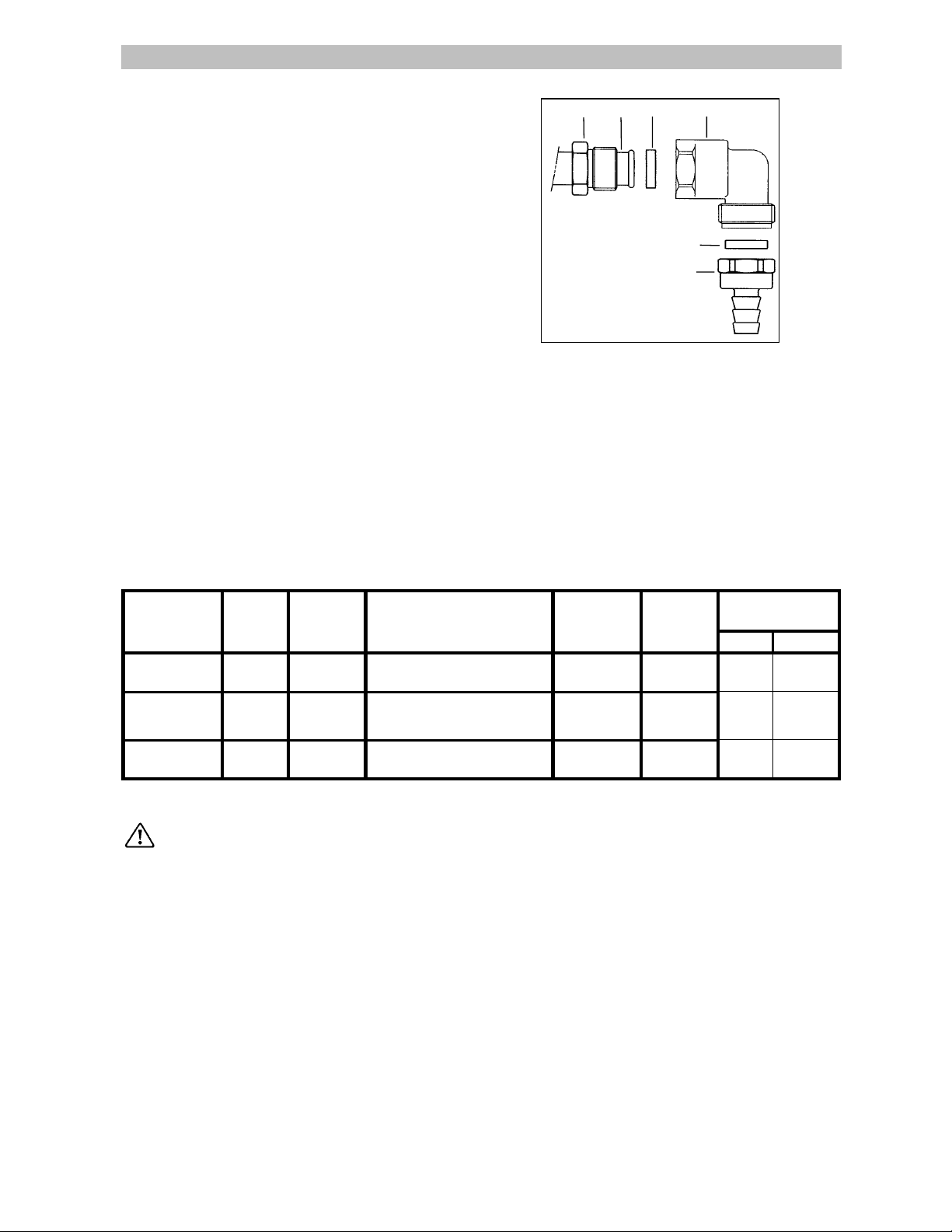

SPECIFIKACE POUŽITÝCH TRYSEK
Cat II
2H3B
B A C E
C
D
A – Přívod plynu
B – Matice 1/2"
C – Těsnění
D – Převlečná matice
E – Koleno
/P
HOŘÁK
RYCHLÝ
STŘEDNĚ
RYCHLÝ
POMOCNÝ
VÝKON
NOMIN.
(kW)
3,00 0,72
2,00 0,43
1,00 0,35
VÝKON
REDUK.
(kW)
DRUH PLYNU
Zemní plyn G 20
Propan-Butan G30/G312028-30
Zemní plyn G 20
Propan-Butan G30/G31
Zemní plyn G 20
Propan-Butan G30/G31
Nalepte na spotřebič dodanou
samolepku ( použitá tryska, odpovídající
typu použitého plynu)
TLAK
(mbar)
20
28-30
20
28-30
PRŮMĚR
TRYSKY
(mm)
1,19
0,88
0,96
0,71
0,70
0,50
SPOTŘEBA
3
/h g/h
m
0,267 -
218.1
0,190 -
145,4
0,095 -
72,7
7
Page 9
Výměna trysky hořáku
Ke každému sporáku jsou dodány trysky pro
každý druh plynu. Všechny jsou označeny
hodnotou v mm.
Před jakoukoliv úpravou nastavení
sporáku danou použitým druhem plynu
MUSÍTE sporák odpojit od elektrické sítě a
zajistit, že všechny ovládací prvky jsou v
poloze vypnuto (OFF) a že sporák je ochlazen
na teplotu okolí.
Hořáky
• Odstraňte podložky pod hrnce
• Odstraňte korunku a mezikruží hořáku
• Nástrčkovým klíčem č. 7 odšroubujte
postupně všechny trysky a nahraďte je
požadovaným typem ( viz obrázek 1)Sestavte hořáky obráceným postupem a nasaďte
podložky pod hrnce.
Tyto typy hořáků nepotřebují žádné základní
nastavení přívodu vzduchu.
Nastavení minimálního výkonu hořáku
Hořák je správně nastaven, když plamínek je
stabilní a je bezhlučný.
Po výměně trysky zkontrolujte, zda je minimální
výkon nastaven správně.
Správný přívod vzduchu je tehdy, když plamínek
hoří asi do výše 4 mm.
Horní hořáky nepotřebují základní nastavení
vzduchu.
Zkontrolujte, rychlým ztlumením ovladače z
maximální na minimální výkon, zda hořák
nezhasne.
bez vzduchu
správné
nastavení
přebytek
vzduchu
Hořáky
Nastavení minimálního výkonu:
• Zapalte hořák
• Otočte ovladač na minimální úroveň
plamene.
• Sundejte ovladač hořáku.
• Zašroubovávejte nebo vyšroubovávejte
regulační šroubek (na pravé straně hřídelky
ventilu), dokud neseřídíte malý, pravidelný
plamen.
• Při užívání LPG (zkapalněný propan/butan)
šroubek kompletně zašroubujte.
Sestavte ovladač obráceným postupem.
Zkontrolujte, rychlým ztlumením ovladače z
maximální na minimální výkon, zda hořák
nezhasne.
8
Page 10
POKYNY PRO UŽIVATELE
POUŽITÍ SPORÁKU A PÉČE O NĚJ
OVLÁDACÍ PANEL
1 6
1. Ovladač zadního levého hořáku
2. Ovladač předního levého hořáku
3. Ovladač předního pravého hořáku
4. Ovladač zadního pravého hořáku
24
Deska
1
2
5
5. Spínač zapalování
6. Kontrolka funkce termostatu
7. Kontrolka zapnutí sporáku
8. Ovladač funkcí trouby
4
3
7
83
1. Zadní levý hořák (pomocný)
2. Přední levý hořák (rychlý)
3. Přední pravý hořák ( středně rychlý)
4. Zadní pravý hořák (středně rychlý)
9
Page 11
POUŽITÍ SPORÁKU
Před prvním použitím
Před použitím sporáku nezapomeňte,
jak z vnitřku tak z vnějšku, odstranit
veškerý obalový materiál.
Před prvním použitím je nutno troubu rozpálit
bez přítomnosti pokrmu. Během tohoto procesu
se mohou uvolňovat nepříjemné pachy. To je
během tohoto "záběhu" zcela přirozené.
1. Z trouby vyndejte veškeré příslušenství
2. Odstraňte všechny případné samolepící
etikety a ochranné fólie
3. Nastavte termostat trouby na maximum
("250") a nechte teplo po dobu 45 minut
působit.
Vyčistěte příslušenství trouby pomocí
neabrazivního mycího prostředku, dobře
opláchněte a pečlivě osušte.
Typový štítek
Číslo modelu vašeho sporáku naleznete na
typovém štítku, který je připevněn na spodní
hraně skříně trouby a je viditelný při otevření
dveří.
Sporák musí být chráněn vhodnou pojistkou
nebo jističem. Jmenovité hodnoty sporáku jsou
uvedeny na tomto typovém štítku.
Něco o tvorbě páry a její kondenzaci
Stejně jako konvice s horkou vodou, tak i
tepelně upravovaný pokrm uvolňuje vodní páru.
Ventilační otvory sporáku umožňují, že větší
část takto vzniklé páry z trouby unikne. Přesto
dveře trouby otevírejte opatrně, aby případně
nahromaděná pára mohla volně uniknout a
vyvarujte se možnému opaření.
Jestliže pára přijde do styku s vnějším chladným
povrchem, tak něm zkondenzuje za tvorby
kapek vody. Je to přirozený proces a na funkci
sporáku to nemá žádný vliv.
Aby jste zabránili případné změně odstínu, tak
orosená a zašpiněná místa vždy pečlivě
očistěte.
Nádobí vhodné do trouby
Používejte pouze takové nádobí, u kterého
všechny díly jsou vhodné pro použití do 250°C.
Nádobí nikdy nepokládejte přímo na dno
trouby.
Během provozu trouby, jsou dveře
trouby horké. Zamezte dětem, aby si u
nich při provozu hráli.
Během provozu trouby musí být víko
otevřeno, aby se sporák nepřehříval.
10
Page 12
ELEKTRICKÁ TROUBA
Ovladač funkcí trouby
0 - Trouba je vypnuta
Osvětlení trouby
50-250 Nastavení termostatu (volba teploty -
spodní ohřev a horní ohřev)
Spodní ohřev - umožňuje vám dokončit
přípravu pokrmu pouze ohřevem od spoda.
Horní ohřev - umožňuje vám dokončit
přípravu pokrmu pouze ohřevem ze shora.
Otáčením ovladačem směrem doprava volíte
požadovanou teplotu tepelné úpravy.
Teplotu lze nastavovat v rozsahu 50°C až
přibližně 250°C a odpovídá teplotě ve středu
trouby.
Ovladač termostatu lze nastavovat libovolně
mezi krajními hodnotami.
Kontrolka termostatu trouby
V okamžiku nastavení termostatu na jakoukoliv
teplotu se rozsvítí kontrolka nastavení
termostatu a bude svítit do doby než teplota v
troubě dosáhne nastavené hodnoty. Poté se
kontrolka bude rozsvěcet a zhasínat podle toho
jak se bude zapínat nebo vypínat vlastní ohřev
trouby.
Jestliže chcete více ohřevu přicházejícího od
spoda nebo odshora coming, otočte ovladač tak
aby ukazatel směřoval na symbol
ohřev) nebo
Při tomto nastavení teplota nikdy nepřekročí
hodnotu 250°C při spodním ohřevu
horním ohřevu
(horní ohřev).
.
(spodní
ani při
Pečení v troubě
Tradiční pečení
Tradiční pečení využívá přirozené proudění
ohřátého vzduchu, který cirkuluje na principu
stoupajících a klesajících proudů.
Přitom je nutné troubu předehřát.
Pro pečení drobného pečiva, lístkového pečivo a
pečiva ze šlehaného těsta ve formě:
- Předehřívejte troubu s termostatem v poloze
zvolené pro pečení:
- asi 8 minut při poloze 50 ˚C až 150 ˚C;
- asi 15 minut při poloze 175 ˚C až 250 ˚C;
- Vložte do trouby pokrm k pečení.
11
Page 13
Spodní ohřev
Tato funkce je vhodná pro pečení těst nebo
pečení pizzy. Může být také použita tam, kde je
vyžadováno dobré propečení ( plněné koláče,
bábovky,ap.)
Předehřátí je nezbytné
- Předehřívejte troubu spodním ohřevem
asi po dobu 10min.
- Vložte pokrm .
Pouze horní ohřev
Tato funkce je vhodná pro dokončení přípravy
např. plněných těstovin, masových koláčů,
zapékaného květáku se sýrem, ap.
Není třeba troubu předehřát.
- Vložte pokrm do trouby na vyšší úroveň.
- Otočte ovladač na pozici
.
Během provozu se trouba ohřeje.
Vyvarujte se dotyku topných těles trouby.
Emailové, tmavé nebo masivní nádobí zvětší
stupeň zhnědnutí pokrmu. Lesklé hliníkové nebo
nerezové nádoby teplo odráží a míra zhnědnutí
bude nižší.
NIKDY nevkládejte nádobí přímo na dno trouby.
To se vysoce zahřívá a může dojít lehce k
poškození.
NIKDY nepoužívejte pečící pánev nebo pekáč
jako pečící plech, protože zvyšují míru
zhnědnutí dna pokrmu.
Z ekonomických důvodu ponechávejte dveře
trouby otevřené co nejméně a to zvláště v
případech kdy jste troubu předhřívali.
Hlavní kontrolka
Tato kontrolka se rozsvítí jakmile je voličem
trouby zvolená některá funce a dále svítí během
provozu trouby.
Osvětlení trouby
Trouba je vybavena osvětlením. To začne svítit
jakmile je otočen volič funcí trouby na polohu
.
Tipy
Minimální vzdálenost mezi pokrmem a topným
tělesem musí být 2,5cm. Je to ideální vzdálenost
pro správnou přípravu a umožňuje kynutým
těstům nebo pokrmům zvětšujícím objem volný
prostor vyplnit.
Při pečení koláčů, vdolků, bábovek, chleba,ap.
umístěte formu nebo pokrm doprostřed trouby.
Zajistěte, aby kolem připravovaného pokrmu,
který je umístěn ve středu trouby, mohl volně
proudit vzduch.
Pomocí vhodných nádob zabezpečte, aby se
pokrmy nerozlívali na dno trouby.
Materiál a povrchová úprava forem a nádobí
ovlivňuje stupeň zhnědnutí pokrmu.
12
Page 14
Použití varné desky
Hořáky
Symbol na ovladači odpovídá symbolu na
ovládacím panelu ( Viz popis sporáku)
Vypnuto (Off)
Maximální výkon
Minimální výkon
Maximální výkon používejte pro var a minimální
výkon pro klidný var.
Vždy volte polohu ovladače mezi minimálním a
maximálním výkonem, nikdy mezi vypnuto a
minimálním výkonem.
Zapalování hořáků
• Stiskněte ovladač a otočte ho na symbol
“velkého plamene”.
• Ve stejném okamžiku stiskněte tlačítko
elektrického zapalování (obr.). Držte ho
stisknuté dokud se plyn nezapálí (1 jiskra /
sekundu).
• Uvolněte ovladač a přesvědčte se zda byl
hořák zapálen.
• Po zapálení nastavte plamen dle potřeby.
NEBO
Při výpadku elektřiny
• Stiskněte ovladač , otočte ho na symbol
“velkého plamene” a zapalte hořák sirkou.
• Uvolněte ovladač a přesvědčte se zda byl
hořák zapálen.
• Po zapálení nastavte plamen dle potřeby.
Musíte-li z jakéhokoliv důvodu hořák vypnout,
tak vypněte odpovídající ovladač a opět ho
zapalte minimálně po 1 minutě.
Nejde-li po několika pokusech hořák zapálit, tak
zkontrolujte, zda je hořák ( korunka a mezikruží)
správně sestaven.
Vypnutí hořáků
Otočte ovladačem doprava až na značku «
».
Před zavřením víka se přesvědčete, že
ovladače jsou vypnuté.
Víko nezavírejte, dokud hořáky
nevychladnou, víko by se mohlo poškodit.
Na varnou desku nepokládejte žádné
lehce tavitelné předměty.
13
Page 15

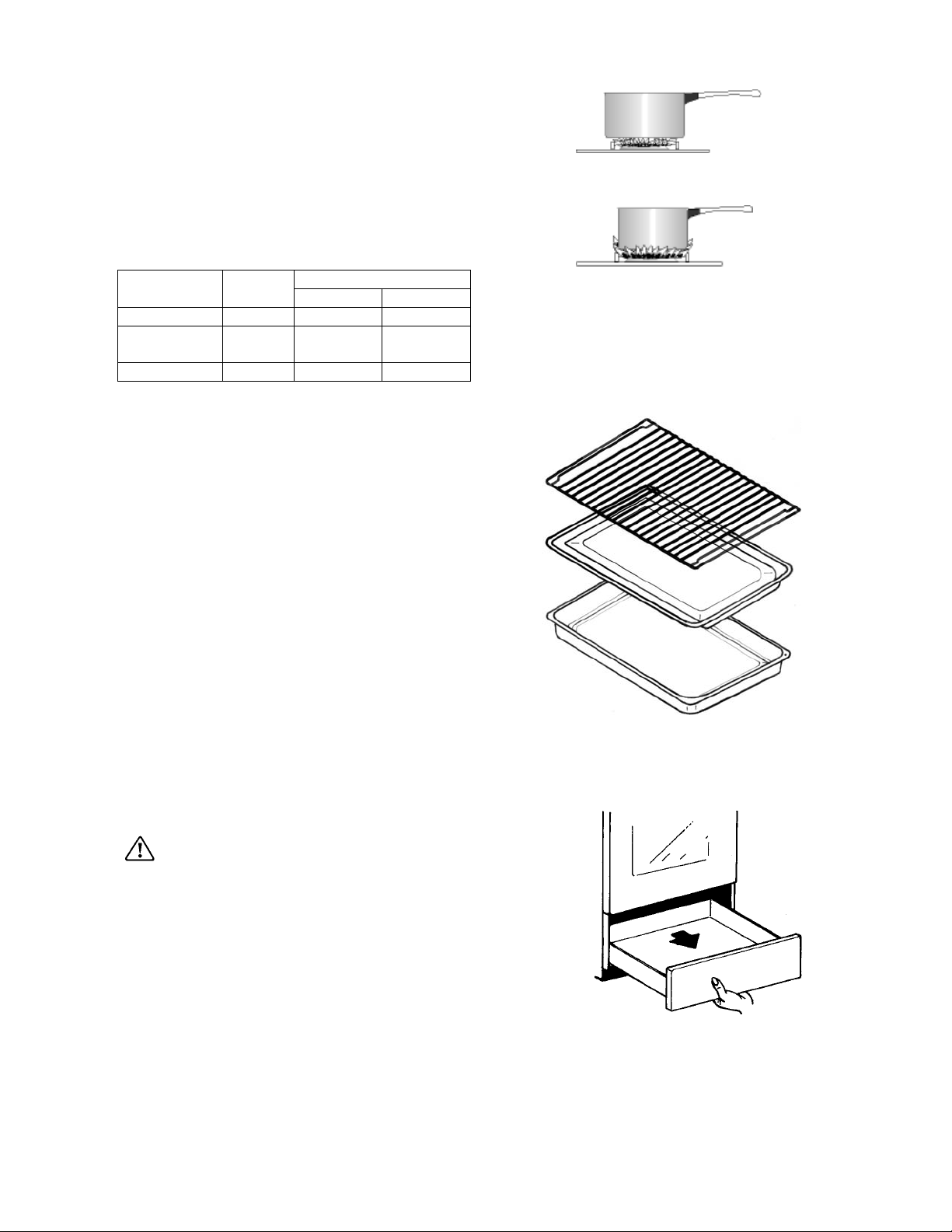

Výběr správného hořáku
Nad každým ovladačem je odpovídající symbol
ovládaného hořáku.
Pro dosažení odpovídajícího výsledku používejte
vždy nádobí, které odpovídá velikosti hořáku (viz
obrázek). Používejte nádobí s rovným a masivním
dnem. Po dosažení varu doporučujeme, aby jste
příkon energie snížili.
Dobré zapalování je nutno zajistit tím, že mezikruží
hořáku a jiskřící zásuvka budou čisté.
Doporučené průměry hrnců a pánví:
Hořák
Rychlý 3,00 160 280
Středně
rychlý
Pomocný 1,00 120 180
Výkon
(kW)
2,00 140 240
Průměr (mm)
min. max.
Příslušenství dodané se sporákem
Následující příslušenství je součástí dodaného
sporáku:
• Rošt pro pokládání nádobí ( pekáče a
těstové formy). Nádoby je nutno pokládat
doprostřed roštu, z důvodu vyvážení
• Pečící plech na těsta.
• Pečící plech na masné pokrmy.
Je určen pro zachytávání uvolňovaných šťáv
při pečení. Vkládejte ho na druhou pozici
odspoda.
Nepoužíváte-li pečící plech na maso, tak ho z
trouby vyndavejte.
Správně
Špatně-plýtvání energií
Vedle dodaného příslušenství vám
doporučujeme používat pouze žáruvzdorné
nádobí (viz návod na použití dodaný
výrobcem nádobí).
Vyjímatelná zásuvka
Vyjímatelná zásuvka je umístěna pod prostorem
trouby.
Po delším provozování trouby se
zásuvka může ohřát na vysokou teplotu a
proto v ní nikdy neskladujte hořlavé materiály
jako např. ochranné rukavice, utěrky, zástěry,
ap.
Příslušenství trouby, jako např. pečící plechy se
také ohřejí na vysokou teplotu. Dbejte proto
zvýšené opatrnosti při jejich vyndavání za
provozu trouby nebo kdy se ještě trouba
nestačila ochladit.
Otevírání:
• Chytněte zásuvku za spodní okraj a vytáhněte
ji.
• Chcete-li zásuvku vytáhnout úplně:
povytáhněte ji až na doraz, pak ji mírně
nadzvedněte a nakonec úplně vytáhněte.
Chcete-li zásuvku vložit zpět, postupujte obráceně.
14
Page 16
ÚDRŽBA A ČIŠTĚNÍ
Sporák musí být udržován stále v
čistotě. Zbytky tuků a potravin mohou
způsobit požár.
Před vlastním čištěním se ujistěte, že
všechny ovladače jsou v poloze OFFvypnuto a sporák je vychladlý.
Před jakoukoliv údržbou nebo čištěním
musí být sporák ODPOJEN od
elektrické sítě.
Čistící prostředky
Před použitím jakéhokoliv čistícího prostředku
se přesvědčete, že ho jeho výrobce doporučuje
pro údržbu těchto typů spotřebičů.
Čistící prostředky obsahující bělící látky
nebo hrubá abraziva se NESMÍ pro
údržbu sporáku používat, protože by
mohly poškodit povrchovou úpravu.
Čištění vnějších dílů
zámek pantu
Pro vyčištění vnějších dílů doporučujeme
používat čistící prostředky typu AXION nebo
CIF, které nepoškrábají povrch. Po opláchnutí
povrch osušte pomocí měkkého hadříku.
Nepoužívejte ostré předměty (nože , ap.),
ocelovou nebo nylonovou drátěnku a vlnu,
abrazivní nebo žíravé látky včetně rozpouštědel.
Čištění vnitřku trouby
Nejjednodušší je čistit vnitřek trouby ještě když
zcela nevychladla.
Po každém použití troubu vyčistěte měkkým
hadříkem předem namočeným do mýdlové
vody. Čas od času je nutné troubu vyčistit
důkladněji pomocí speciálního přípravku na
čištění trub.
Čištění vodících lišt a roštu
Vodící lišty a rošt namočte do horké mýdlové vody
a připečené nečistoty odstraňte pomocí houbičky.
poté je dobře opláchněte a osušte.
Čištění dveří trouby
Pro dokonalé vyčištění dveří doporučujeme, aby
jste je nejprve ze sporáku odmontovali
následujícím způsobem:
• Dveře trouby zcela otevřete
• Otočte oběma zámky pantů o úhel 170°
• Dveře částečně přivřete o úhel 30°
• Dveře nadzvedněte a vytáhněte z pantů
Dveře namontujte obráceným způsobem dle
předcházejícího postupu.
Čištění varné desky
Nejjednodušší je varnou desku čistit ještě když
zcela nevychladla a nečistoty lze lépe odstranit
než za studena.
Pravidelně čistěte varnou desku pomocí
měkkého hadříku, předem namočeným v
saponátové horké vodě a dobře vyždímaným.
Vyvarujte se použít následují prostředky:
• detergenty pro údržbu domácnosti a bělidla
• čistící houbičky nevhodné pro čištění pánví s
teflonových nebo podobným povrchem
• ocelovou vatu nebo ocelovou drátěnku
• odstraňovače skvrn z van nebo umyvadel
Čištění hořáků
Korunky a mezikruží hořáků lze demontovat
pro účely čištění.
Korunky a mezikruží umyjte v horké mýdlové
vodě a případné skvrny odstraňte jemným
prostředkem na skvrny. S opatrností lze použít
dobře navlhčenou ( s mýdlem) ocelovou vlnu,
je-li obtížné skvrny odstranit mírnějšími
prostředky.
Po vyčištění je nutné díly dobře vysušit suchým
hadrem.
15
Page 17
VÝMĚNA ŽÁROVKY V PROSTORU TROUBY
Ujistěte se, že sporák je před výměnou
žárovky odpojen od elektrické sítě a tak jste
zabránili možnému úrazu elektrickým
proudem.
Vyměněná žárovka musí splňovat následující
parametry
Elektrický příkon: 25W
Napětí : 230/240V(50Hz)
Odolná do teploty: 300ºC
Typ patice: E14
Výměna vadné žárovky.
1. Otočte krytem žárovky doleva a kryt sundejte.
2. Vyndejte vadnou žárovku a nahraďte ji
novou.
3. Namontujte kryt žárovky zpět.
Sporák připojte opět k elektrické síti.
CO DĚLAT, KDYŽ NĚCO NEFUNGUJE
Nepracuje-li sporák správně, tak ještě před voláním do Servisního střediska zkontrolujte možné příčiny
poruchy dle následující tabulky.
DŮLEŽITÉ: Jestliže budete požadovat opraváře na odstranění některé z poruch vyjmenovaných
níže a bude-li porucha zapříčiněna nesprávnou obsluhou či instalací, tak vám budou účtovány
náklady s opravou spojených i v případě, že je sporák v záruční době.
Závada Možné řešení
Hořák nelze zapálit Zkontrolujte:
• Přívod plynu je zcela otevřen
• Poloha plynového potrubí je v pořádku
• Hořák je suchý
• Korunka a mezikruží hořáku byly po čištění
správně namontovány
Hořák hoří nerovnoměrně Zkontrolujte:
• Hlavní tryska není ucpaná nebo zablokovaná a
mezikruží hořáku není ucpáno zbytky potravin
• Korunka hořáku a mezikruží byly po čištění
správně namontovány
Trouba nefunguje Zkontrolujte:
• správné nastavení funkce trouby a teploty
určenými ovladači
• zda je přívodní kabel sporáku v zásuvce nebo
hlavní vypínač je v poloze zapnuto
Doba přípravy je příliš dlouhá nebo příliš
krátká
Zkontrolujte:
• možná je potřeba upravit teplotu
Jestliže i po prověření výše možných příčin porucha trvá, tak se spojte s vaším nejbližším Servisním
střediskem ( opravnou). Servisní centrum bude po zavolání po vás požadovat následující informace:
1. Vaše jméno, adresu a PSČ
2. Vaše telefonní číslo
3. Jasné a přesné popsání poruchy
4. Modelové a sériové číslo ( viz typový štítek)
5. Datum nákupu
16
Page 18
ZÁRUKA, SERVIS A NÁHRADNÍ DÍLY
Přečtěte si tento návod k obsluze a dodržujte v
něm uvedené rady a pokyny. V mnoha případech
si budete moci vyjasnit jakékoli pochybnosti sami
a tudíž vyhnout se zbytečným voláním do
servisu. Předchozí části nazvané "Co dělat, když
..." a "Servis" obsahuje doporučení, co by se
mělo zkontrolovat dříve, než zavoláte servisního
technika.
Jestliže po těchto kontrolách závada stále
existuje, zavolejte vaše nejbližší autorizované
servisní středisko ZANUSSI.
Ujistěte se, že můžete sdělit model a seriové
číslo spotřebiče. Tyto informace naleznete na
datovém štítku přístroje.
Originální náhradní díly lze koupit od
autorizovaných středisek servisu ZANUSSI.
Podmínky záruky
My, výrobce, zaručujeme, že jestliže během
záruční doby od data zakoupení tohoto
spotřebiče ZANUSSI se tento spotřebič nebo
jakákoli jeho část ukážou jako vadné pouze z
důvodu vadného zpracování nebo vadného
materiálu, provedeme podle našeho uvážení buď
opravu nebo výměnu téhož bez placení za práci,
materiál nebo přepravu za předpokladu, že
- spotřebič byl správně instalován a používán
pouze na napětí uvedené na štítku
jmenovitých hodnot
- spotřebič byl používán pouze pro normální
domácí účely a v souladu s pokyny výrobce
pro provoz a údržbu
- na spotřebiči neprováděla servis, údržbu ani
opravu jiná než námi autorizovaná osoba
Technické změny výrobku vyhraženy.
- všechny servisní práce podle této záruky
musí provádět servis ZANUSSI nebo jím
autorizované středisko
- každý vyměněný spotřebič nebo vyměněná
vadná součást se stanou naším vlastnictvím
- tato záruka platí vedle vašich zákonných
nebo jinak právně podložených práv
Výjimky - tato záruka se nevztahuje na:
- poškození nebo požadavky vzniklé v
důsledku přepravy, nesprávného použití
nebo nedbalosti, výměny žárovek a
snímatelných částí ze skla nebo plastických
hmot
- náklady spojené s požadavky na odstranění
závad spotřebiče, který je nesprávně
instalován
- spotřebiče, které jsou používány v
komerčním prostředí včetně pronajímaných
- země Evropského společenství. Lze použít
standardní záruku, ale zajištění, že spotřebič
splňuje normy platné v příslušné zemi, kam
byl spotřebič dopraven, je na zodpovědnosti
a na náklady vlastníka. Může být vyžadován
doklad o koupi.
Model............................................................
Číslo výrobku (Prod. No.)............................
Seriové číslo (Serial. No.)...........................
Bezpečnost
Přečtěte si tento návod a varovná upozornění
na začátku tohoto návodu. Výrobce
nezodpovídá za vady způsobené nesprávně
používaným výrobkem nebo výrobkem
používaným pro jiné účely než jsou účely
specifikované v tomto návodu.
17
Loading...
