Κεραµική επιφάνεια µαγειρέµατος

ZC 6675 B - ZC 6675 N

ZC 6675 W - ZC 6675 X

822 924 291-A-220703

Οδηγίες χρήσης και

συναρµολόγησης

Αξιότιµη πελάτισσα, αξιότιµε πελάτη

Πίνακας περιεχοµένων

διαβάστε παρακαλώ αυτές τις οδηγίες χρήσης προσεκτικά.

Προσέξτε κυρίως το κεφάλαιο „Υποδείξεις ασφαλείας“ στις πρώτες σελίδες. Φυλάξτε παρακαλώ αυτές τις οδηγίες χρήσης για µία αργότερη ενηµέρωση. Παραδώστε τις στους τυχόν επόµενους ιδιοκτήτες της συσκευής.

Τα ακόλουθα σύµβολα χρησιµοποιούνται στο κείµενο:

Υποδείξεις ασφαλείας Προειδοποίηση! Υποδείξεις που εξυπηρετούν την προσωπική σας ασφάλεια. Προσοχή! Υποδείξεις που εξυπηρετούν την αποφυγή ζηµιών στην

συσκευή.

Υποδείξεις και πρακτικές συµβουλές

Οδηγίες χρήσης .............................................3

Υποδείξεις ασφαλείας .................................. 3

Χρήση για την οποία προορίζεται ................... 3

Λειτουργία συσκευής ...................................... 3

Χρήση συσκευής ............................................ 3

Καθαρισµός συσκευής ................................... 3

Αποφυγή βλαβών σε συσκευή ....................... 4

Χειρισµός µε σεβασµό στο περιβάλλον .......... 4

Περιγραφή συσκευής ................................... 5

Τα σηµαντικότερα χαρακτηριστικά

της συσκευής σας ........................................... 5

Εξοπλισµός επιφανειών µαγειρέµατος

και χειριστηρίων ............................................. 6

Χειρισµός των µαγειρικών εστιών ............. 7

Πριν την πρώτη χρήση ................................... 7

Χρήση συσκευής ............................................ 7

Συµβουλές για τη χρήση της κουζίνας ....... 8

Μαγειρικά σκεύη ............................................. 8

Εξοικονόµηση ενέργειας ................................. 8

Πληροφορίες για το περιβάλλον

1. Αυτοί οι αριθµοί σας οδηγούν βήµα προς βήµα στον χειρισµό της συσκευής.

2. ...

3. ...

Οι παρούσες οδηγίες χρήσης περιλαµβάνουν υποδείξεις για την άρση βλαβών που ίσως προκύψουν, βλέπε τµήµα „Βοήθεια σε περίπτωση βλαβών“.

Καθαρισµός και φροντίδα ........................... 9

Μαγειρική εστία .............................................. 9

Βοήθεια σε περίπτωση βλαβών ............... 11

Τεχνικά στοιχεία ......................................... 12

∆ιαστάσεις συσκευής ................................... 12

∆ιαστάσεις υποδοχής συναρµολόγησης ...... 12

Εστίες µαγειρέµατος ..................................... 12

Τιµές σύνδεσης ............................................ 12

Συνδυαστικές συσκευές ................................ 12

Κανονισµοί, πρότυπα, οδηγίες ..................... 12

Οδηγίες συναρµολόγησης .........................13

Υποδείξεις ασφαλείας ................................ 13

Συναρµολόγηση συσκευής ....................... 13

Ηλεκτρική σύνδεση συσκευής .................. 14

Συναρµολόγηση εστίας µαγειρέµατος ..... 15

Σέρβις .....................................................17

Εκτύπωση σε χαρτί κατασκευασµένο φιλικά προς το περιβάλλον.

Όποιος σκέφτεται οικολογικά, ενεργεί επίσης και έτσι...

Οδηγίες χρήσης

Υποδείξεις ασφαλείας

Η ασφάλεια αυτής της συσκευής ανταποκρίνεται στους αναγνωρισµένους κανόνες της τεχνικής και στην νοµοθεσία περί ασφάλειας των συσκευών. Επιπλέον ως κατασκευαστές αισθανόµαστε την υποχρέωση να σας εξοικειώσουµε µε τις ακόλουθες υποδείξεις ασφαλείας.

Σας παρακαλούµε να λάβετε υπόψη σας τις οδηγίες αυτές, διαφορετικά παύει να ισχύει η αξίωση απόδοσης εγγύησης έναντι στον κατασκευαστή.

Χρήση για την οποία προορίζεται

Η παρούσα συσκευή επιτρέπεται να χρησιµοποιείται µόνο για οικιακή χρήση.

Επίσης η παρούσα συσκευή επιτρέπεται να συνδυάζεται και να λειτουργεί µόνο µε τις συνδυαστικές συσκευές που εγκρίνει ο κατασκευαστής (βλέπε „Τεχνικά δεδοµένα“).

∆ιαφορετικά παύει να ισχύει η δοθείσα έγκριση χαρακτήρα ελέγχου και ως εκ τούτου και η ευθύνη του κατασκευαστή.

Χρήση συσκευής

Σε περίπτωση απρόσεκτου χειρισµού στις επιφάνειες µαγειρέµατος υπάρχει κίνδυνος

εγκαύµατος.

Κρατήστε τα µικρά παιδιά µακριά από τη συσκευής.

Επιτρέψτε στα µεγαλύτερα παιδιά να λειτουργούν τη συσκευή µόνο υπό την επιτήρηση και την προσοχή σας.

Ιδιαίτερη προσοχή απαιτείται κατά την σύνδεση των ηλεκτρικών συσκευών σε πρίζες που βρίσκονται κοντά στην συσκευή. Τα καλώδια σύνδεσης δεν θα πρέπει να έρχονται σε επαφή µε τις εστίες, όταν αυτές είναι καυτές.

Τα λίπη και τα έλαια αναφλέγονται εύκολα. Να είσαστε διαρκώς παρόντες κατά την προετοιµασία φαγητών µε βούτυρο ή λάδι (π.χ. τηγανιτές πατάτες).

Απενεργοποιήστε τις επιφάνειες µαγειρέµατος. Το υπόλοιπο θερµότητας των καυτών

κατσαρολών ή τηγανιών θερµαίνει την κεραµική εστία µαγειρέµατος, χωρίς η ένδειξη υπόλοιπου θερµότητας να δηλώνει το γεγονός αυτό.

Λειτουργία συσκευής

Η συναρµολόγηση και η ηλεκτρική σύνδεση της συσκευής επιτρέπεται να διεξάγεται µόνο από καταρτισµένο και εξουσιοδοτηµένο ειδικό προσωπικό.

Η συσκευή πρέπει να εντοιχίζεται ή να λειτουργεί µόνο σύµφωνα µε τους κανονισµούς, σε ντουλάπια ή πλάκες εργασίας που συµφωνούν και εναρµονίζονται στα πρότυπα.

Σε περίπτωση βλαβών ή φθοράς (σπασίµατα, σχισµές ή ρωγµές) πρέπει να απενεργοποιηθεί η συσκευή και να αποσυνδεθεί από το ηλεκτρικό δίκτυο.

Οι επισκευές συσκευής επιτρέπεται να γίνονται µόνο από καταρτισµένο και εξουσιοδοτηµένο ειδικό προσωπικό (υπηρεσία εξυπηρέτησης πελατών, τοπικός τεχνικός αντιπρόσωπος).

Καθαρισµός συσκευής

Για τον καθαρισµό πρέπει η συσκευή να απενεργοποιηθεί.

Για τον καθαρισµό πρέπει πρώτα να κρυώσουν οι επιφάνειες µαγειρέµατος, έτσι ώστε να µπορείτε να τις αγγίξετε χωρίς να υπάρχει κίνδυνος εγκαύµατος.

Ο καθαρισµός της συσκευής µε µία συσκευή εκτόξευσης ατµού ή µε µία συσκευή καθαρισµού υψηλής πίεσης δεν επιτρέπεται για λόγους ασφαλείας.

Αποφυγή βλαβών σε συσκευή

Μην χρησιµοποιείτε την εστία µαγειρέµατος ως επιφάνεια εργασίας ή τοποθέτησης.

Μην λειτουργείτε τις επιφάνειες µαγειρέµατος µε άδεια ή χωρίς µαγειρικά σκεύη.

Απαγορεύεται η λειτουργία µε άδειες κατσαρόλες και τηγάνια.

Το κεραµικό υλικό είναι εξαιρετικά ανθεκτικό στις απότοµες µεταβολές της θερµοκρασίας, δεν είναι όµως άθραυστο. Τα αιχµηρά και τα σκληρά αντικείµενα που θα πέσουν επάνω στις εστίες µαγειρέµατος, µπορούν να προκαλέσουν σε αυτές σηµαντικές ζηµιές.

Μην χρησιµοποιείτε κατσαρόλες από χυτοσίδηρο ή κατσαρόλες µε φθαρµένη βάση, η οποία δεν είναι λεία και έχει κηλίδες. Κατά την µετατόπισή τους µπορούν να προκληθούν γρατσουνιές.

Μην τοποθετείτε τηγάνια ή κατσαρόλες στα πλαίσια της εστίας µαγειρέµατος. Ενδέχεται να προκληθούν γρατσουνιές και φθορές στην βαφή.

Τα όξινα υγρά, όπως π.χ. ξύδι, λεµόνι ή τα αφαλατικά υγρά δεν πρέπει να καταλήγουν στα πλαίσια της εστίας µαγειρέµατος. Μπορεί να δηµιουργηθούν µατ κηλίδες.

Οι ουσίες που περιέχουν ζάχαρη πρέπει να αποµακρύνονται άµεσα ενώ είναι ακόµα ζεστές µε τη ξύστρα καθαρισµού. Αν οι µάζες αυτές κρυώσουν µπορεί κατά την αποµάκρυνσή τους να δηµιουργηθούν φθορές στην επιφάνεια.

Κρατήστε µακριά από την κεραµική επιφάνεια τα αντικείµενα και τα υλικά εκείνα που λιώνουν (π.χ. πλαστικά, φύλλα αλουµινίου κ.τ.λ.).

Αποµακρύνετε τις ουσίες ανάτηξης ενώ είναι ακόµα ζεστές µε µία ξύστρα καθαρισµού. Αν οι µάζες αυτές κρυώσουν µπορεί κατά την αποµάκρυνσή τους να δηµιουργηθούν φθορές στην επιφάνεια.

Χειρισµός µε σεβασµό στο περιβάλλον

Όλα τα υλικά µπορούν να επαναχρησιµοποιηθούν χωρίς κανένα περιορισµό.

Τα υλικά που χρησιµοποιήθηκαν δεν επιτρέπεται να αποσύρονται µαζί µε τα οικιακά απορρίµµατα.

Πρέπει να τηρούνται οι εθνικές και οι τοπικές διατάξεις για την ορθή επιστροφή τόσο των υλικών συσκευασίας όσο και της συσκευής στον κύκλο ανακύκλωσης.

Απόρριψη υλικού συσκευασίας

Τα συνθετικά υλικά έχουν σηµανθεί ως εξής:

Χαρακτ

ήρες

PE Πολυαιθυλένιο

Απόσυρση συσκευής

Η συσκευή επιτρέπεται να αποσυνδέεται από το ηλεκτρικό δίκτυο µόνο από καταρτισµένους και εξουσιοδοτηµένους τεχνικούς.

Ο ειδικός πρέπει να καταστήσει άχρηστη τη συσκευή (αποµάκρυνση καλωδίου σύνδεσης).

Πλαστικό Χρήση

Εξωτερικό

περίβληµα,

σάκος

Πολυστυρόλιο

(χωρίς FCKW)

Προστατευτικά

µέρη

Περιγραφή συσκευής

Τα σηµαντικότερα χαρακτηριστικά της συσκευής σας

• Κεραµική µαγειρική εστία: Η συσκευή διαθέτει µία κεραµική επιφάνεια και τέσσερις επιφάνειες µαγειρέµατος. Με τις ιδιαίτερα αποδοτικές αντιστάσεις µειώνεται αισθητά η διάρκεια προθέρµανσης του θερµαντικού σώµατος.

Η επιφάνεια δεν έχει πόρους και ως εκ τούτου είναι εξαιρετικά ανθεκτική σε άµεσες µεταβολές θερµοκρασίας. Για το λόγο αυτό τα µαγειρικά σκεύη µπορούν να τοποθετηθούν από µία ζεστή επιφάνεια µαγειρέµατος σε µία κρύα.

Κατά την ενεργοποίηση των επιφανειών µαγειρέµατος ίσως ακουστεί για ένα µικρό χρονικό διάστηµα ένα βούισµα του θερµαντικού σώµατος. Η θόρυβος αυτός αποτελεί φυσικό χαρακτηριστικό, δεν έχει απολύτως καµία αρνητική επίδραση στη λειτουργία της συσκευής και σταµατάει όταν θερµανθούν επαρκώς οι επιφάνειες

µαγειρέµατος.

• Επιφάνεια µαγειρέµατος µονής εστίας:

Το πεδίο µαγειρέµατος διαθέτει τέσσερις επιφάνειες µαγειρέµατος µονής εστίας. Έτσι η συσκευή σας προσφέρει περισσότερες επιφάνειες µαγειρέµατος διαφορετικού µεγέθους, π.χ. για µικρότερες κατσαρόλες. Με αυτό τον τρόπο εξοικονοµείτε ενέργεια.

• ∆ιακόπτης επιφανειών µαγειρέµατος: Ο χειρισµός της συσκευής σας πραγµατοποιείται µέσω διακόπτων ή χειριστηρίων στην εντοιχισµένη κουζίνα.

• Λυχνίες ελέγχου: Οι λυχνίες ελέγχου στην εντοιχισµένη κουζίνα ή στα χειριστήρια επιφανειών µαγειρέµατος σας πληροφορούν σχετικά µε τις ενεργές λειτουργίες.

• Ενδειξη υπόλοιπου θερµότητας: Η ένδειξη υπόλοιπου θερµότητας µίας επιφάνειας

µαγειρέµατος ανάβει όταν η επιφάνεια µαγειρέµατος έχει µία θερµοκρασία, µε την οποία µπορούν να προκληθούν εγκαύµατα.

• Καθαρισµός: Το πλεονέκτηµα των

κεραµικών εστιών και των πεδίων αφής είναι η ευκολία καθαρισµού. Η λεία επιφάνεια καθαρίζεται εύκολα.

Εξοπλισµός επιφανειών µαγειρέµατος και χειριστηρίων

Χειρισµός των µαγειρικών εστιών

Πριν την πρώτη χρήση

ΠΡΟΣΟΧΗ!

Φθορές στην κεραµική επιφάνεια.

Τα σκληρά καθαριστικά µέσα µπορεί να βλάψουν την κεραµική επιφάνεια.

Χρησιµοποιήστε µόνο νερό και µέσο πλυσίµατος.

1. Πλύνετε την κεραµική επιφάνεια µε ζεστό νερό και µέσο πλυσίµατος και στεγνώστε την (µε µία πετσέτα).

ΠΡΟΣΟΧΗ!

Φθορές στην κεραµική επιφάνεια.

Τα αυτοκόλλητα και τα επενδυτικά φύλλα που καίγονται φθείρουν την κεραµική επιφάνεια.

Αποµακρύνετε τα αυτοκόλλητα και τα επενδυτικά φύλλα.

2. Ενεργοποιήστε για σύντοµο χρονικό διάστηµα και διαδοχικά τις επιφάνειες µαγειρέµατος για να τις ελέγξετε.

Ισως κατά την πρώτη χρήση να γίνει αισθητή µία ελαφριά µυρωδιά.

Χρήση συσκευής

Ο χειρισµός της συσκευής πραγµατοποιείται µέσω των διακοπτών επιφανειών µαγειρέµατος στη συνδυαστική συσκευή.

Ο χειρισµός και οι λειτουργίες των διακοπτών επιφανειών µαγειρέµατος περιγράφεται στις οδηγίες χρήσης της συνδυαστικής συσκευής.

Συµβουλές για τη χρήση της κουζίνας

Μαγειρικά σκεύη

Όσο καλύτερη είναι η κατσαρόλα, τόσο πιο νόστιµο είναι το αποτέλεσµα.

• Τα καλά µαγειρικά σκεύη τα αναγνωρίζετε από την βάση τους. Η βάση θα πρέπει να

είναι όσο το δυνατόν πιο παχιά και επίπεδη.

• Όταν αγοράζετε κατσαρόλες και τηγάνια προσέξτε την διάµετρο της βάσης τους. Οι κατασκευαστές συχνά πληροφορούν για τη διάµετρο στοµίου µαγειρικού σκεύους.

• Τα µαγειρικά σκεύη µε βάση από αλουµίνιο ή χαλκό µπορούν να αφήσουν επάνω στην κεραµική επιφάνεια ίχνη µετάλλου τα οποία δεν αφαιρούνται πλέον ή αφαιρούνται πολύ δύσκολα.

• Μην χρησιµοποιείτε κατσαρόλες από χυτοσίδηρο ή µε βάση που φέρει φθορές, η οποία είναι άγρια και εµφανίζει γρατσουνιές. Αυτά τα σκεύη µπορούν να χαράξουν ανεπανόρθωτα την επιφάνεια κατά την

µετακίνησή τους.

• Σε κρύα κατάσταση η βάση των κατσαρολών παρουσιάζει ελαφριά κλίση προς τα µέσα (κοίλη). Σε καµία περίπτωση δεν θα πρέπει να είναι κοίλες προς τα έξω (κυρτές).

• Εάν χρησιµοποιείτε ειδικά µαγειρικά σκεύη, (π.χ. χύτρα ατµού, βραστήρα, WOK κ.τ.λ.),

θα πρέπει να δώσετε προσοχή στις υποδείξεις του κατασκευαστή.

Γενικές υποδείξεις

• Η βάση πρέπει να είναι πάντα καθαρή και στεγνή.

• Για να αποφύγετε τις αντιαισθητικές γρατσουνιές πάνω στην επιφάνεια της κεραµικής επιφάνειας µαγειρέµατος, θα πρέπει οι κατσαρόλες και τα τηγάνια να µην σπρώχνονται κατά την µεταφορά τους αλλά να ανασηκώνονται.

• Γρατσουνιές µπορεί να προκύψουν ακόµα και από κόκκους άµµου (π.χ. από προηγούµενο καθάρισµα λαχανικών) που σπρώχνονται µε την κατσαρόλα πάνω από την επιφάνεια.

• Χρησιµοποιήστε ψηλές κατσαρόλες για φαγητά µε πολλά υγρά, για να µην µπορεί να ξεχυλίσει το νερό.

Εξοικονόµηση ενέργειας

Εξοικονοµείτε πολύτιµη ενέργεια, όταν ακολουθείτε τις ακόλουθες οδηγίες:

• Οι κατσαρόλες και τα τηγάνια θα πρέπει βασικά να τοποθετούνται πάνω στις εστίες πριν αυτές ανάψουν.

• Οι λερωµένες µαγειρικές εστίες και οι βάσεις των µαγειρικών αυξάνουν την κατανάλωση ρεύµατος.

• Οι κατσαρόλες και τα τηγάνια θα πρέπει εάν είναι δυνατόν, να κλείνουν πάντα µε το

καπάκι τους.

• Οι µαγειρικές εστίες πριν από το τέλος του χρόνου µαγειρέµατος θα πρέπει να απενεργοποιούνται, έτσι ώστε να αξιοποιείται το υπόλοιπο θερµότητας, π.χ. για να διατηρήσετε ζεστά τα φαγητά ή για να λιώσετε κάτι.

• Η βάση της κατσαρόλας και η µαγειρική εστία θα πρέπει να έχουν το ίδιο µέγεθος.

• Χρησιµοποιώντας µία χύτρα ταχύτητας ο χρόνος ψησίµατος µειώνεται έως και κατά το

50%.

Καθαρισµός και φροντίδα

Μαγειρική εστία Ελαφρές βρωµιές

Προσοχή! Τα καθαριστικά µέσα δεν θα

πρέπει να έρχονται σε επαφή µε την ζεστή κεραµική επιφάνεια! Όλα τα καθαριστικά µέσα θα πρέπει να αφαιρούνται µετά τον καθαρισµό µε άφθονο νερό, αφού σε αναθέρµανση της επιφάνειας µπορεί αυτά να παρουσιάσουν καυστική δράση! Μην χρησιµοποιείτε ισχυρά καθαριστικά µέσα, όπως π.χ. σπρέυ για γκρίλ και φούρνους ψησίµατος, καθώς και καθαριστικά µαγειρικών σκευών που µπορεί να χαράξουν την επιφάνεια.

Μετά από κάθε χρήση καθαρίστε τις κεραµικές εστίες όταν είναι κρύες ή χλιαρές. Ετσι αποφεύγεται και το κάψιµο των υπολοιµάτων. Λεκέδες από άλατα και λεκέδες από νερό, τα κατάλοιπα από λίπη και οι ακαθαρσίες µε µεταλλική απόχρωση θα πρέπει να καθαρίζονται µε ειδικό υγρό καθαρισµού κεραµικών εστιών ή

µε καθαριστικό µέσο ανοξείδωτων µαγειρικών σκευών.

1. Περάστε τις κεραµικές εστίες µε ένα υγρό πανί και λίγο υγρό καθαρισµού χεριών.

2. Στην συνέχεια σκουπίστε την επιφάνεια µε

ένα καθαρό πανί ∆εν θα πρέπει να παραµείνουν υπολείµµατατου καθαριστικού

µέσου επάνω στην επιφάνεια.

3. Καθαρίζετε καλά όλη την κεραµική επιφάνεια µία φορά την εβδοµάδα χρησιµοποιώντας

συνηθισµένα υγρά καθαρισµού κεραµικών εστιών ή ανοξείδωτων µαγειρικών σκευών.

4. Στην συνέχεια ξεπλύνετε την κεραµική επιφάνεια µε άφθονο νερό και σκουπίστε µε ένα καθαρό πανί που δεν αφήνει χνούδι.

Βρωµιές που έχουν κολλήσει επάνω στην επιφάνεια

1. Για την αποµάκρυνση υπολειµµάτων φαγητού που έχουν κολλήσει επάνω στην επιφάνεια χρησιµοποιήστε την ειδική ξύστρα καθαρισµού.

2. Τοποθετήστε την ξύστρα επάνω στην κεραµική επιφάνεια µε ελαφριά κλίση.

3. Αφαιρέστε τις βρωµιές σέρνοντας την λεπίδα επάνω στην επιφάνεια.

Τη ξύστρα καθαρισµού όπως και τον καθαριστήρα κεραµικής επιφάνειας θα τα βρείτε στο ειδικό εµπόριο.

Ειδικές περιπτώσεις βρωµιών

1. Αποµακρύνετε την καµένη ζάχαρη, το λιωµένο πλαστικό, τα φύλλα αλουµινίου ή τα άλλα υλικά που λιώνουν σε ζεστή ακόµα κατάσταση µε µία ξύστρα καθαρισµού.

Προσοχή! Κατά την χρήση της ξύστρας καθαρισµού επάνω στην ζεστή κεραµική επιφάνεια υφίσταται κίνδυνος εγκαυµάτων!

2. Στην συνέχεια καθαρίζετε την κρύα µαγειρική εστία µε τον συνηθισµένο τρόπο.

Εάν η µαγειρική εστία έχει ήδη κρυώσει µε το λιωµένο υλικό, θα πρέπει να την ζεστάνετε πριν τον καθαρισµό.

Οι γρατσουνιές ή οι σκούροι λεκέδες στην κεραµική επιφάνεια, όπως π.χ. γρατσουνιές από αιχµηρά µαγειρικά σκεύη δεν µπορούν να αφαιρεθούν. Παρ’ όλα αυτά όµως δεν µειώνουν την απόδοση της µαγειρικής εστίας.

Βοήθεια σε περίπτωση βλαβών

Ενδεχοµένως σε περίπτωση µίας βλάβης να πρόκειται µόνο για ένα µικρό σφάλµα, που µπορείτε να το διορθώσετε οι ίδιοι µε την βοήθεια των ακόλουθων υποδείξεων.

Αν η βλάβη δεν λυθεί ακόµα και µετά την πραγµατοποίηση των επόµενων οδηγιών, απευθυνθείτε στην υπηρεσία εξυπηρέτησης.

Αν ο λόγος που σας οδήγησε στην υπηρεσία εξυπηρέτησης πελατών είναι ο λάθος χειρισµός, τότε η επίσκεψη του τεχνικού της υπηρεσίας δεν είναι δωρεάν ακόµα και κατά τη διάρκεια της εγγύησης.

Βλάβη Αιτία Βοήθεια

Η κεραµική επιφάνεια παρουσιάζει ρωγµές, σχισµές ή σπασίµατα.

∆εν λειτουργούν οι επιφάνειες µαγειρέµατος.

Πτώση σκληρών, αιχµηρών αντικειµένων πάνω στην κεραµική επιφάνεια.

Η συνδυαστική συσκευή δεν είναι ενεργοποιηµένη.

Εάν η κεραµική εστία µαγειρέµατος εµφανίσει ρωγµή, ενηµερώστε την υπηρεσία εξυπηρέτησης πελατών για τον ο οποίος βρίσκεται στην πλάκα µαγειρέµατος.

Καλέστε την υπηρεσία εξυπηρέτησης πελατών.

Ενεργοποιήστε τη συνδυαστική συσκευή.

τριψήφιο αριθµό,

∆εν είναι ενεργοποιηµένη η επιθυµητή επιφάνεια µαγειρέµατος.

Εχει πέσει η ασφάλεια στην εγκατάσταση.

Ενεργοποιήστε την επιφάνεια µαγειρέµατος.

Εφαρµόστε την ασφάλεια. Η ασφάλεια πέφτει συνεχώς:

1. Απενεργοποίηση συσκευής

2. Καλέστε εξουσιοδοτηµένο ηλεκτρολόγο.

Τεχνικά στοιχεία

∆ιαστάσεις συσκευής

Πλάτος 570 mm

Βάθος 500 mm

Ύψος 42 mm

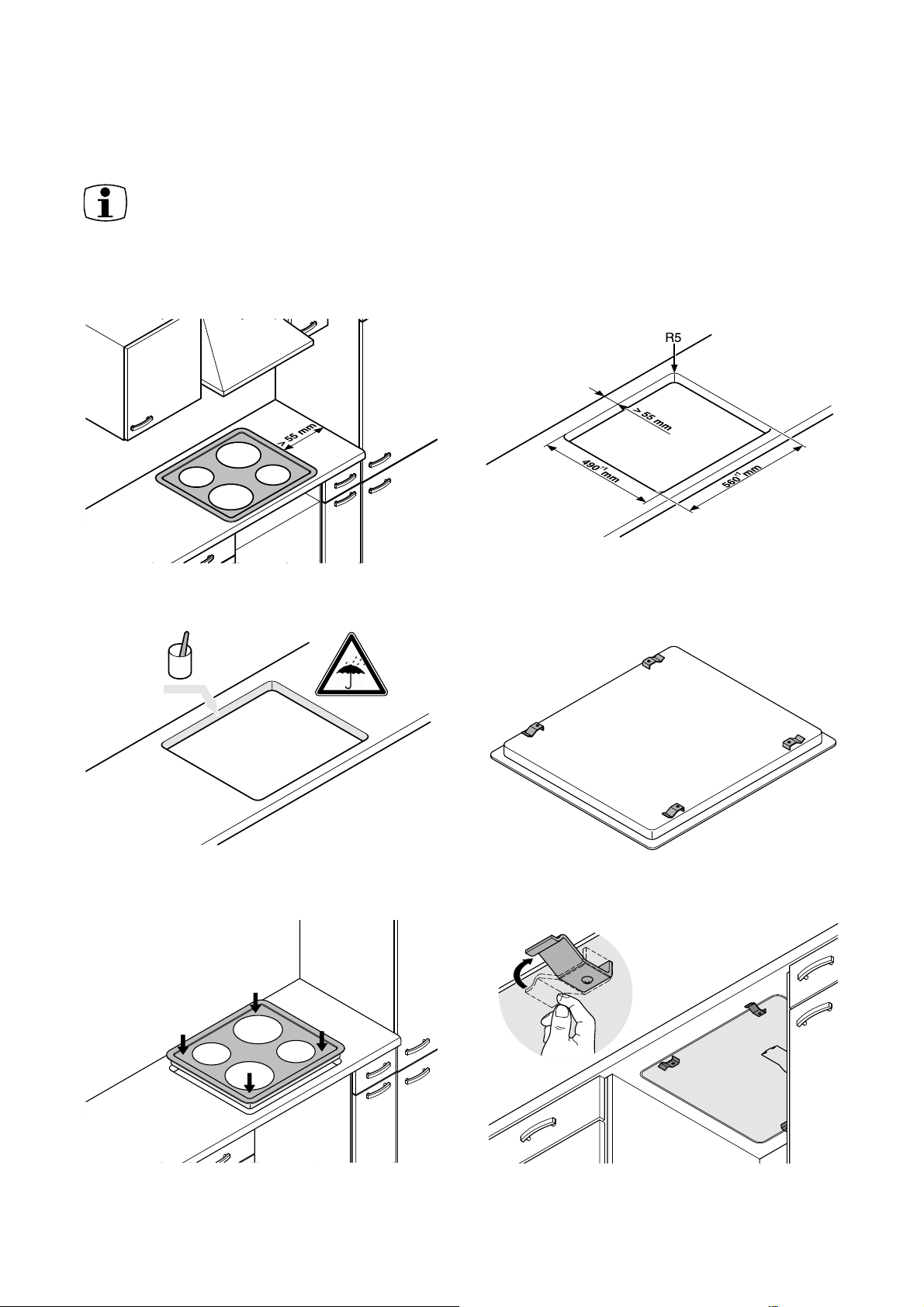

∆ιαστάσεις υποδοχής συναρµολόγησης

Πλάτος 560 mm

Βάθος 490 mm

Ακτίνα γωνίας R5

Εστίες µαγειρέµατος

Κανονισµοί, πρότυπα, οδηγίες

Αυτή η συσκευή ανταποκρίνεται στις ακόλουθες προδιαγραφές:

• EN 60335-1 και EN 60335-2-6 σχετικά µε την ασφάλεια ηλεκτρικών

συσκευών οικιακής χρήσης και παρόµοιων σκοπών και

• EN 60350 ή DIN 44546 / 44547 / 44548 σχετικά µε τις ιδιότητες χρήσης ηλεκτρικών

κουζινών για το νοικοκυριό.

• EN 55014-2 / VDE 0875 µέρος 14-2

• EN 55014 / VDE 0875 µέρος 14 / 1999-10

• EN 61000-3-2 / VDE 0838 µέρος 2

• EN 61000-3-3 / VDE 0838 µέρος 3

περί βασικών απαιτήσεων ασφαλείας στην ηλεκτροµαγνητική συµβατότητα (ΗΜΣ).

Θέση ∆ιάµετρος Απόδοση

µπροστά αριστερά

πίσω αριστερά

πίσω δεξιά 180 mm 1700 W

µπροστά δεξιά

180 mm 1700 W

145 mm 1200 W

Τιµές σύνδεσης

Τάση σύνδεσης 230 V

~ 50 Hz

Συνολική τιµή σύνδεσης, µέγιστη

5,8 kW

Συνδυαστικές συσκευές

Αυτή η συσκευή ανταποκρίνεται στις οδηγίες της ΕΕ:

• 73/23/EΟΚ από τις 19.02.1973 οδηγία περί χαµηλής τάσης

• 89/336/EΟΚ από τις 03.05.1989 (ΗΜΣοδηγία συµπεριλαµβανοµένης και της οδηγίας αλλαγής 92/31/EΟΚ).

Εντοιχισµένη κουζίνα ZOU 653

Εντοιχισµένη κουζίνα ZOU 681

Εντοιχισµένη κουζίνα ZOU 853

Εντοιχισµένη κουζίνα ZOU 881

Οδηγίες συναρµολόγησης

Υποδείξεις ασφαλείας

Πρέπει να λαµβάνονται υπόψη οι υποδείξεις συναρµολόγησης της συνδυαστικής συσκευής.

Πρέπει να τηρούνται οι γενικές οδηγίες για τη λειτουργία ηλεκτροσυσκευών, οι διατάξεις της εκάστοτε αρµόδιας εταιρείας τροφοδοσίας ηλεκτρισµού και τα στοιχεία αυτών των οδηγιών συναρµολόγησης.

Η παρούσα συσκευή αναφορικά µε την πυροπροστασία που παρέχει ανήκει στον τύπο

EN 60 335-2-6. Μόνο συσκευές αυτού του τύπου µπορούν να εντοιχιστούν µονόπλευρα σε παρακείµενες ψηλές ντουλάπες ή τοίχους.

Συναρµολόγηση συσκευής

Κατά την τοποθέτηση, αποµάκρυνση και σε περίπτωση σέρβις πρέπει η συσκευή να µην είναι συνδεδεµένη στο δίκτυο.

Κατά το ξεπακετάρισµα της συσκευής προσέξτε για τυχόν ανεπιθύµητη κατάσταση και για εµφανείς φθορές από τη µεταφορά. Απαγορεύεται η συναρµολόγηση ή η σύνδεση ελαττωµατικών συσκευών.

Πρέπει να διαµαρτύρεστε άµεσα για τυχόν φθορές από τη µεταφορά στον αντιπρόσωπο ή στο µεταφορέα.

Η συσκευασία πρέπει να αποσυρθεί µε φιλικό προς το περιβάλλον τρόπο.

Πρέπει να διατηρούνται οι ελάχιστες απαιτούµενες αποστάσεις της κουζίνας σας από άλλες συσκευές (βλέπε τεχνική τεκµηρίωση).

Συρτάρια δεν πρέπει να τοποθετούνται κάτω από την εστία µαγειρέµατος.

Ο εντοιχισµός θα πρέπει να εγγυάται την προστασία επαφής.

Κατά την τοποθέτηση µε χειριστήριο είναι απολύτως απαραίτητο ένα ενδιάµεσο επίπεδο.

Η ευστάθεια της εντοιχισµένης ντουλάπας θα πρέπει να ανταποκρίνεται στο πρότυπο DIN

68930.

Για την προστασία από την υγρασία, όλες οι πριονισµένες επιφάνειες θα πρέπει να σφραγίζονται µε κατάλληλο υλικό στεγανοποίησης.

Στις επιφάνειες εργασίας µε πλακάκια, οι αρµοί στην περιοχή στήριξης του τµήµατος µαγειρέµατος θα πρέπει να πληρώνονται µε υλικό αρµών.

Σε πλάκες από φυσική ή τεχνητή πέτρα και στις κεραµικές πλάκες θα πρέπει οι συναρµογές να κολληθούν µε κατάλληλες κόλλες δύο συστατικών στοιχείων ή µε κόλλες που περιέχουν συνθετική ρητίνη.

Ελέγξτε το στεγανοποιητικό στους χώρους τοποθέτησης για σταθερή έδραση και άψογη εφαρµογή.

Απαγορεύεται η εφαρµογή επιπλέον στεγανοποιητικού σιλικόνης, διότι αυτό δυσκολεύει την αποσυναρµολόγηση σε περίπτωση σέρβις.

Για την αποσυναρµολόγηση το κοίλο πλαίσιο των εστιών θα πρέπει να τραβηχτεί προς τα κάτω.

Καθαρίστε τον πάγκο εργασίας στο σηµείο συναρµολόγησης.

Ηλεκτρική σύνδεση συσκευής

ΚΙΝ∆ΥΝΟΣ!

Κίνδυνος για τη ζωή σας από το ηλεκτρικό ρεύµα.

Επιτρέπεται η εφαρµογή τάσης στη συνδυαστική συσκευή.

1. Λάβετε υπόψη σας τους κανόνες ασφάλειας ηλεκτροτεχνικής.

2. Θέστε τη συνδυαστική συσκευή σε κατάσταση χωρίς τάση.

ΠΡΟΣΟΧΗ!

Φθορές από ηλεκτρικό ρεύµα.

Οι χαλαρές και ακατάλληλες συνδέσεις βυσµάτων προκαλούν τάση εκκένωσης τόξου.

Πραγµατοποιήστε τις συνδέσεις βυσµάτων σύµφωνα µε τις προδιαγραφές.

1. Εισάγετε την καλωδίωση και το βύσµα στο απέναντι τµήµα στη συνδυαστική συσκευή.

2. Ελέγξτε τη σταθερή έδραση της σύνδεσης βύσµατος.

3. Καθαρίστε τη συσκευή (βλέπε „Πριν από την πρώτη χρήση“).

4. Ελέγξτε τη λειτουργική ετοιµότητα.

Η συσκευή έχει συνδεθεί ηλεκτρικά.

Συναρµολόγηση εστίας µαγειρέµατος

Η ηλεκτρική σύνδεση πρέπει να πραγµατοποιηθεί από ειδικό ηλεκτρολόγο σύµφωνα µε τις πληροφορίες του τµήµατος „Ηλεκτρική σύνδεση συσκευής“ στη σελίδα 14.

Βήµα 1

Βήµα 3

Βήµα 2

Βήµα 4

Βήµα 5

Βήµα 6

Σέρβις

Στο τµήµα „Βοήθεια σε περίπτωση βλαβών“ έχουν συγκεντρωθεί ορισµένες βλάβες, τις οποίες µπορείτε µόνοι σας να τις αντιµετωπίσετε.

Σε περίπτωση βλάβης ψάξτε στην αρχή εκεί.

Πρόκειται για µία τεχνική βλάβη;

Τότε απευθεινθείτε παρακάτω στο δικό µας σέρβις πελατών ή σε ένα από τα συµβεβληµένα µαζί µας σέρβις.

Σε κάθε περίπτωση προετοιµαστε καλά την συνοµιλία. ∆ιευκολύνετε έτσι την διάγνωση και την απόφαση, εάν είναι απαραίτητη µία επίσκεψη του σέρβις.

Σηµειώστε επίσης, εάν είναι δυνατό, µε ακρίβεια:

• Πως εµφανίστηκε η βλάβη;

• Κάτω από ποιες καταστάσεις παρουσιάστηκε

η βλάβη;

Σηµειώστε για την συνοµιλία οπωσδήποτε τους ακόλουθους κωδικούς αριθµούς της συσκευής σας που βρίσκονται στην πινακίδα τύπου:

• Χαρακτηρισµός µοντέλου,

• αρ. παραγωγής (9 ψηφία),

• αρ. σειράς (8 ψηφία).

Εµείς προτείνουµε, να καταχωρήσετε εδώ τους κωδικούς αριθµούς, για να τους έχετε πάντοτε πρόχειρους:

Μοντέλο: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Αρ. παραγωγής: . . . . . . . . . . . . . . . . . . . . . . . .

Αρ. σειράς: . . . . . . . . . . . . . . . . . . . . . . . . . . . ..

Πότε επιβαρύνεστε µε έξοδα ακόµα και κατά την διάρκεια του χρόνου εγγύησης;

• Αν θα µπορούσατε να αντιµετωπίσετε τη βλάβη µε τη βοήθεια του πίνακα βλαβών (βλέπε τµήµα „Βοήθεια σε περίπτωση βλαβών“),

• όταν είναι απαραίτητες περισσότερες διαδροµές του τεχνικού του σέρβις, επειδή πριν από την επίσκεψή του δεν είχε πάρει όλες τις σηµαντικές πληροφορίες και για αυτό π.χ. πρέπει να επιστρέψει για να πάρει ανταλλακτικά. Αυτές οι πολλαπλές διαδροµές µπορείτε να τις αποφύγετε, εάν προετοιµαστείτε καλά την τηλεφωνική σας επικοινωνία µε τον τρόπο που περιγράψαµε παραπάνω.

Zanussi ZC6675B, ZC6675N User Manual [it]

Specifications and Main Features

Frequently Asked Questions

User Manual
