NÁVOD K OBSLUZE
INSTRUKCJA OBS£UGI
NÁVOD NA OBSLUHU
KEZELÉSI TÁJÉKOZTATÓ
MANUAL DE INSTRUCTIUNI DE FOLOSIRE
CHLADNIÈKA
CH£ODZIARKA
HÛTÕSZEKRÉNY
FRIGIDER
ZC 1941 B (190**** I)
ZANUSSI
200366413 KE/Za/139-1. (04.)
RO
HU
SK
PL
CZ
Page 2
36
HHUU
Tartalomjegyzék
Fontos információk a biztonságról ......................37
Általános biztonsági elõírások ...............................37
Gyermekekkel kapcsolatos biztonsági elõírások ......37
Az üzembehelyezésre vonatkozó
biztonsági elõírások.............................................37
Izobutánra vonatkozó biztonsági elõírások ..............37
Az üzemeltetõ figyelmébe ...................................38
Általános tájékoztatás..........................................38
A készülék leírása, fõbb részei..............................38
A készülék kezelése ...........................................38
Használatbavétel .............................................38
Hõmérsékletszabályozás, beállítás .....................38
Tárolás a hûtõkészülékben ................................38
Élelmiszerek tárolási ideje és hõmérséklete.........38
A négycsillagos mélyhûtõ rekesz használata ........38
Normál hûtõtér használata ................................38
Jégkockák készítése........................................39
Hasznos tudnivalók és tanácsok ...........................39
Ötletek és gondolatok.........................................39
Így lehet energiát megtakarítani: ........................39
Szekrény és környezet .....................................39
Karbantartás......................................................39
Leolvasztás.....................................................39
Rendszeres tisztítás .........................................40
Használaton kívüli készülék ...............................40
Hibaelhárítás .....................................................40
Izzócsere .......................................................40
Ha valami nem mûködik....................................40
Az üzembehelyezõ figyelmébe ............................41
Mûszaki adatok ..................................................41
Tartozék jegyzék.................................................41
A készülék üzembehelyezése ...............................41
Szállítás, kicsomagolás .....................................41
Tisztítás ..........................................................41

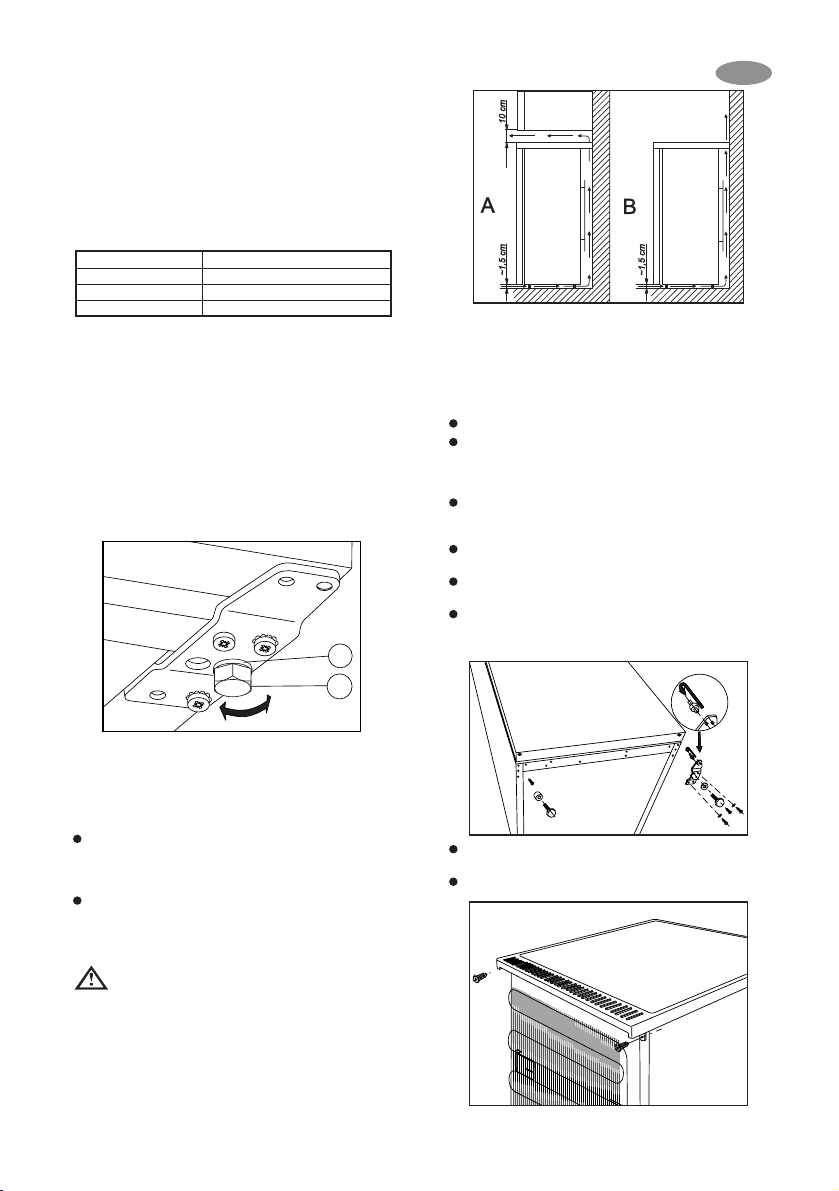

Elhelyezés......................................................42

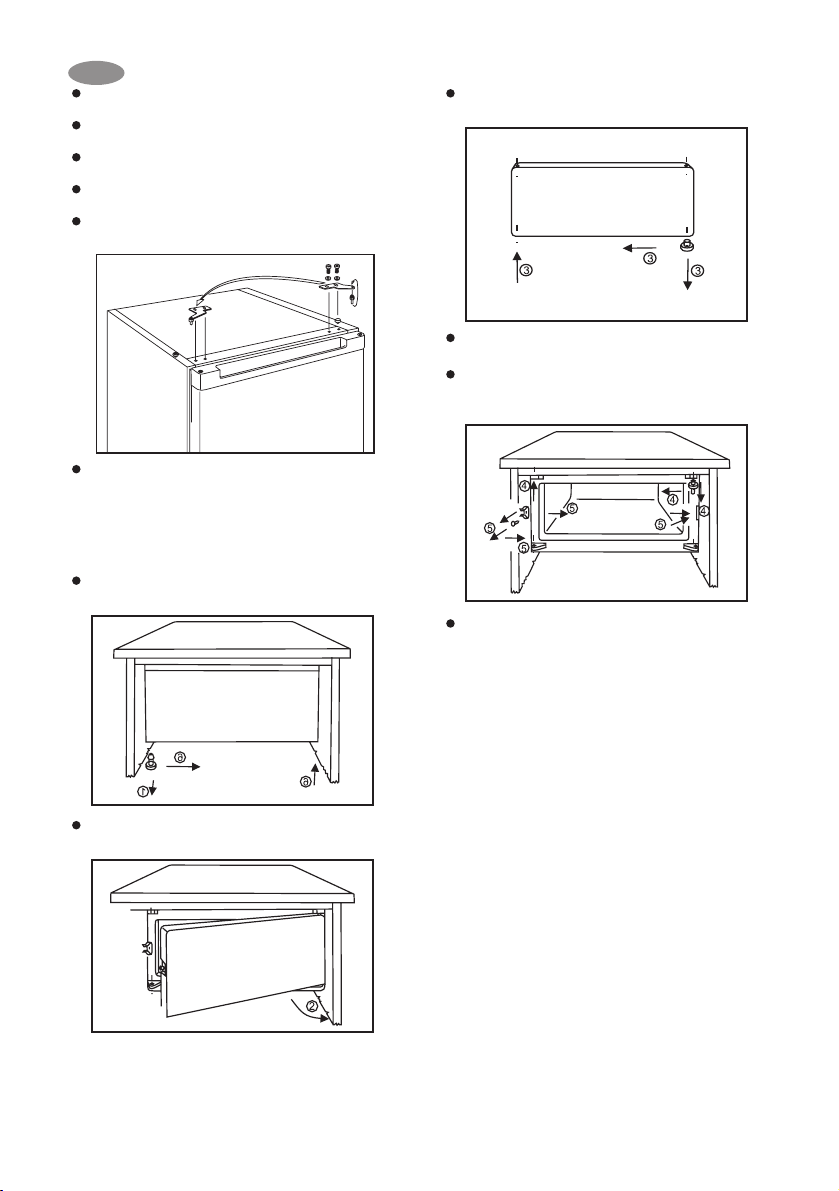

Ajtónyitásirány változtatása .................................42
Mélyhûtõtéri ajtónyitásirány ...............................43
Villamos csatlakozás ........................................45
Tárolási idõ táblázat (1) ......................................45
Tárolási idõ táblázat (2) ......................................46
Jótállás és szerviz...............................................46
Garanciafeltételek ..............................................46
Szervíz és pótalkatrészek ....................................46
From the Electrolux Group. The worlds No.1 choice.
Az Electrolux Csoport a világ legnagyobb konyhai, fürdõszobai, tisztító és szabadtéri készülékeket gyártó
vállalata. Több mint 55 millió Electrolux csoport által forgalmazott terméket (többek között
hûtõszekrényeket, tûzhelyeket, porszívókat, láncfûrészeket és fûnyíró gépeket) adnak el évente mintegy
14 milliárd dollár értékben a világ több mint 150 országában.
A készülék üzembehelyezése és használatbavétele elõtt kérjük, hogy gondosan olvassa el a kezelési
tájékoztatót, amely biztonsági elõírásokat, hasznos tudnivalókat, tájékoztatásokat és ötleteket tartalmaz. Ha a
kezelési tájékoztatóban leírtaknak megfelelõen használja a készüléket, akkor az megfelelõ módon fog mûködni
és az Ön legnagyobb megelégedését fogja szolgálni.
Az alábbi jelölések a könnyebb eligazodást segítik:
Biztonsági elõírások
Ennél a jelképnél található figyelmeztetések és útmutatások az Ön és a készülék védelmét szolgálják.
Hasznos tudnivalók, információk
Környezetvédelmi tájékoztatások
Ötlet jelkép
Ennél a jelképnél ötleteket talál, amelyek az ételekkel és azok tárolásával kapcsolatosak.
A kezelési tájékoztató a környezeti hatások csökkentésére vonatkozó tájékoztatást is tartalmaz.
Page 3
37
Általános biztonsági elõírások
Õrizze meg ezt a kezelési tájékoztatót és az
költözéskor vagy tulajdonosváltáskor kísérje a
készüléket.
A készüléket csak élelmiszerek tárolására, normál
háztartási és kizárólag e kezelési tájékoztató szerinti
használatra tervezték.
A szervizelést, javításokat beleértve az
elektromos csatlakozó kábel javítását és
cseréjét a gyártó által feljogosított
márkaszerviz végezze. A javításhoz csak az általuk
szállított pótalkatrészek használhatók. Ellenkezõ
esetben a készülék károsodhat vagy egyéb anyagi
kár, illetve személyi sérülés keletkezhet.
A készülék csak akkor feszültségmentes, ha a
villásdugót kihúzta a dugaszoló aljzatból. Ezért
tisztítás, karbantar tás elõtt mindig húzza ki a
villásdugót (de ne a kábelnél fogva). Ha a dugaszoló
aljzat nehezen hozzáférhetõ helyen van, akkor a
villamos hálózat lekapcsolásával kapcsolja ki a
készüléket.
Nem szabad a hálózati csatlakozó kábelt megtoldani!
Gyõzõdjön meg, hogy a készülék hátoldalán
található hálózati csatlakozó kábel mechanikai
sérüléstõl mentes legyen!
- A sérült hálózati csatlakozó túlmelegedhet és tüzet
okozhat!
Ügyeljünk, hogy az elektromos csatlakozó
kábelre semmilyen tárgy ne kerüljön, ill. a kábel
ne kerülhessen a készülék alá.
- Rövidzárlat és tûz keletkezhet.
Áramtalanításkor a villásdúgót a csatlakozó
aljzatból a villásdugó megfogásával húzzuk ki!
- A kábel sérülése rövidzárlatot, tüzet és/vagy
áramütést okozhat.
- A sérült hálózati csatlakozó kábelt, kizárólag, a
gyártó által feljogosított márkaszerviz képviselõje
cserélheti le.
Csak szakszerûen rögzített csatlakozó aljzathoz
csatlakoztassuk a készüléket!
- Áramütés vagy tûz keletkezhet.
A belsõ világítás burája nélkül a készüléket
üzemeltetni tilos!
Tisztításkor, leolvasztáskor, fagyasztott ételek vagy
jégtál kiemelésekor ne használjon éles, hegyes vagy
kemény eszközöket, mivel ezek a hûtõrendszer
sérülését okozhatják.
Ügyeljen arra, hogy folyadék a hõmérsékletszabályozóhoz, illetve a világításszerelvénybe ne
kerüljön.
A jég és a fagylalt fagyási sérüléseket okozhat, ha
közvetlenül a mélyhûtõ rekeszbõl való kivétele után
fogyasztja.
A fagyasztott élelmiszert felolvadás után újra
lefagyasztani nem szabad, azt minél elõbb fel kell
használni.
A gyorsfagyasztott (mirelite) élelmiszerek esetében
mindig gondosan kövesse a gyártónak az eltartási
idõre vonatkozó ajánlásait.
Tilos bármilyen elektromos fûtõkészülékkel, vagy
vegyi anyaggal meggyorsítani a leolvasztást!
Forró lábast ne érintsen a hûtõkészülék mûanyag
részeihez.
Éghetõ gázt és folyadékot ne tároljon a készülékben,
mert robbanásveszélyes.
Ne tegyen szénsavas, illetve palackozott italokat és
befõtteket a mélyhûtõ rekeszbe.
A leolvasztás során keletkezõ olvadékvíz kivezetõ
nyílását rendszeresen ellenõrizze és tisztítsa. Erre
egyébként jelzõcimke is figyelmeztet a készülék
belsejében. Dugulás esetén a felgyülemlett
olvadékvíz a készülék idõ elõtti meghibásodását
okozza.
Gyermekekkel kapcsolatos
biztonsági elõírások
Ne hagyja, hogy gyermekek a készülék
csomagolóanyagával játsszanak. A mûanyag fólia
fulladásveszélyt okozhat.
A készüléket felnõtteknek kell kezelniük. Ügyeljen
arra, hogy gyermekek ne játsszanak a készülékkel,
illetve annak szabályzó részeivel.
Ha a készüléket a késõbbiekben nem kívánja
használni, akkor húzza ki a villásdugót a dugaszoló
aljzatból, vágja el a hálózati csatlakozó kábelt
(lehetõleg minél közelebb a készülékhez) és szerelje
le az ajtót. Így megakadályozható, hogy játszó
gyermekek áramütést szenvedjenek vagy bezárják
magukat a készülékbe.
Az üzembehelyezésre vonatkozó
biztonsági elõírások
Tegye a készüléket fal mellé, hogy elkerülje a meleg
részek (kompresszor, kondenzátor) érintését, illetve
megfogását, megelõzve ezzel az esetleges égési
sérüléseket.
Ügyeljen arra, hogy a készülék mozgatásakor a
villásdugó ne legyen a dugaszoló aljzatban.
A készülék elhelyezésekor figyeljen arra, hogy azt ne
helyezze az elektromos csatlakozó kábelre.
A készülék körül legyen megfelelõ levegõáramlás,
ennek hiánya túlmelegedéshez vezet. A megfelelõ
levegõáramlás elérése érdekében kövesse az
üzembehelyezésre vonatkozó utasításokat.
Izobutánra vonatkozó
biztonsági elõírások
Figyelmeztetés
A készülék hûtõközege izobután (R 600a), amely
fokozottan tûz- és robbanásveszélyes.
A készülék burkolatában vagy a beépitési
szerkezetben lévõ szellõzõ- nyílásokat szabadon kell
tartani!
A fagymentesitõ eljárás gyorsítására nem szabad más
mechanikai vagy egyéb eszközöket használni, mint
amelyeket a gyártó ajánl.
A hûtõkört nem szabad megrongálni.
A készülék élelmiszertároló részeinek a belséjeben
nem szabad villamos készülékeket használni. kivéve
a gyártó által ajánlott típusúakat.
Élet- és vagyonbiztonsági szempontból tartsa
be a kezelési tájékoztató elõírásait, mert
ennek elmulasztásából származó károkért a gyártó
semminemû felelõsséget nem vállal.
Fontos információk a biztonságról
HHUU
Page 4
38
HHUU
Általános tájékoztatás
A készülék hivatalos megnevezése háztartási
hûtõszekrény négycsillagos mélyhûtõ rekesszel. A
készülék ennek megfelelõen fagyasztott, mélyhûtött
ételek tárolására, korlátozott mennyiségû áru házi
fagyasztására és jégkészítésre is alkalmas.
A készülék különféle klimaosztálynak megfelelõ
hõmérséklethatárok között teljesítheti a szabványok
elõírásait.
A klímaosztály betûjele az adattáblán található.

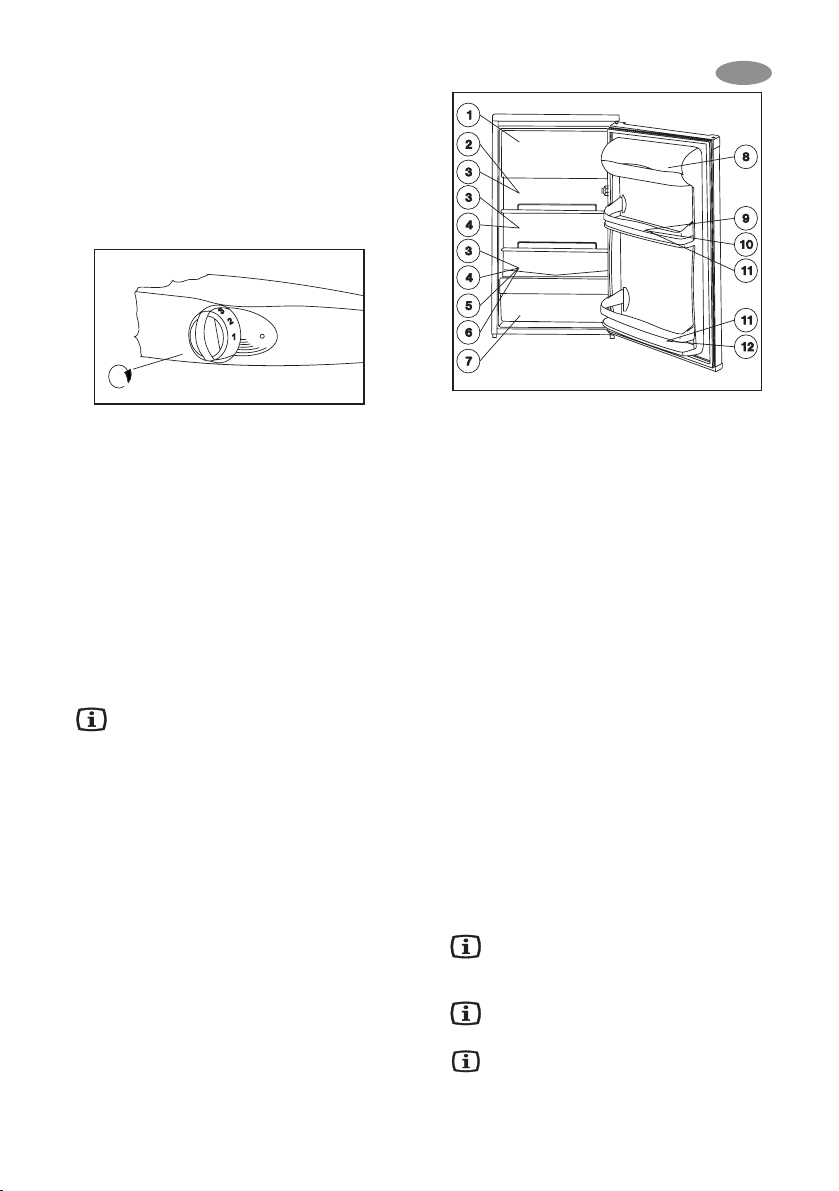

1. Mélyhûtõ rekesz
2. Huzalpolc
3. Olvadékvíz kivezetõ csatorna
4. Üvegpolc
5. Gyümölcstál
6. Adattábla
7. Állítható lábak
8. Jégtál
9. Vajtartó rekesz
10. Világításszerelvény
11. Ajtópolc
12. Ajtótömítõ profil
13. Palacktároló
14. Tojástartó
15. Levegõáramlás
16. Szellõzõrács
17. Kondenzátor
18. Elgõzölögtetõ tálca
19. Kompresszor
Az üzemeltetõ figyelmébe
A készülék leírása, fõbb részei
1
2
3
8
9
10
11
15
16
17
4
5
6
7
12
13
14
18
19
Page 5
39
A készülék kezelése
Használatbavétel
Helyezze el a tar tozékokat a hûtõszekrényben, majd
csatlakoztassa a villásdugót a dugaszoló aljzatba. A hûtés
megindulásához a normál hûtõtér jobb oldalán található
hõmérsékletszabályozó gombját az óramutató járásával
megegyezõ irányba 0-ról el kell fordíani az ábra szerint.
0 állásban a készülék üzemen kívül van.
Beállításra vonatkozóan a következõ pont ad útmutatást.
Hõmérsékletszabályozás, beállítás
A hõmérsékletszabályozó a beállítástól függõen
hosszabb-rövidebb idõre automatikusan megszakítja,
majd újra indítja a készülék mûködését és ezáltal
biztosítja a kívánt hõmérsékletet.
A nagyobb számok irányába forgatva a szabályozó
gombot a hûtés egyre intenzívebb.
A mélyhûtõ rekeszben -18 °C, illetve ennél alacsonyabb
hõmérséklet érhetõ el, ha a hõmérsékletszabályozó
forgatógombját a 3-as állásra állítja. Ebben az esetben
a normál hûtõtérben automatikusan kialakuló
hõmérséklet +5 °C körüli, illetve ez alatti érték. A 3-as
állás általában megfelel a mindennapos hûtési
igényeknek.
A hûtõszekrényben kialakuló hõmérsékletet a
hõmérsékletszabályozó állásán kívül befolyásolja még a
környezeti hõmérséklet, az ajtónyitások gyakorisága és a
frissen berakott élelmiszerek mennyisége stb.
Maximális, azaz 5-ös fokozatban
megnövekedett terhelés, pl. kánikula esetén a
kompresszor folyamatosan mûködhet. Ez a készüléket
nem károsítja
.
Tárolás a hûtõkészülékben
A különbözõ élelmiszerek elhelyezésénél kérjük vegye
figyelembe az ábra szerinti vázlatot:
1. Fagyasztott élelmiszer tárolása, jég-, fagylalt
készítése. Friss élelmiszerek lefagyasztása.
2. Cukrászáruk, készételek
3. Élelmiszerek edényben
4. Bontott konzervek
5. Tej, tejtermék
6. Friss húsok, felvágottak, kolbász stb.
7. Gyümölcs, zöldség, saláta
8. Sajt, vaj
9. Tojás
10. Joghurt, tejföl
11. Kis üvegek, üdítõitalok
12. Nagy üvegek, italok
Élelmiszerek tárolási ideje és
hõmérséklete
A tárolás idõtartamára vonatkozóan mind a mélyhûtõ
rekeszben, mind a normál hûtõtérben a tárolási idõ
táblázatok nyújtanak útmutatást a kezelési tájékoztató
végén.
Mivel a tárolási idõ a hûtött élelmiszer frissességétõl és
kezelésétõl függ, azt nem lehet pontosan elõre
meghatározni. Éppen ezért az ismertetett tárolási idõk
csak tájékoztató jellegûek.
A gyorsfagyasztott élelmiszerek tárolása csak úgy
biztonságos, ha azok a mélyhûtõ rekeszbe való
elhelyezésig még rövid idõre sem engedtek fel.
A négycsillagos mélyhûtõ rekesz
használata
A mélyhûtõ rekeszben a hõmérsékletszabályozó állásától
függõen -18 °C, illetve ennél alacsonyabb hõmérséklet
tartható.
Ezen a hõmérsékleten bizonyos ideig tárolhatók a
kereskedelemben kapható mélyhûtött áruk, valamint
alkalmas kisebb mennyiségû friss élelmiszer
lefagyasztására és tárolására is.
24 óra alatt kb. 2 kg élelmiszer fagyasztható le.
A fagyasztást úgy végezze el, hogy az élelmiszert
szorosan záródó mûanyag fóliával vagy alufóliával
burkolja be, hûtse elõ a normál hûtõtérben és utána
helyezze el a mélyhûtõ rekeszben.
Tanácsos feljegyezni az eltevés idõpontját.
Újabb fagyasztandó árut csak akkor helyezzen el a
mélyhûtõ rekeszben, ha az elõzõ már teljesen megfagyott.
El kell kerülni, hogy a mélyhûtõ rekeszbe helyezett áru a
már lefagyasztott élelmiszerrel érintkezésbe kerüljön.
Normál hûtõtér használata
A megfelelõ hûtéshez szükséges a belsõ
levegõáramlás kialakulása a hûtõtérben. Kérjük
ezért, hogy a huzalpolcok teljes felületét papírral, tálcával
stb. ne takarja le.
Meleg ételt ne tegyen a hûtõszekrénybe,
hagyja elõbb szobahõmérsékletre hûlni. Ezzel
elkerülhetõ a szükségtelen dérképzõdés.
Az élelmiszerek átvehetik egymás szagát, ezért
feltétlenül tegye zárt edénybe, vagy csomagolja
celofánba, alufóliába, zsírpapírba, mûanyag fóliába az
élelmiszereket, mielõtt a hûtõszekrénybe helyezné
HHUU
Page 6
40
azokat. Ebben az esetben az élelmiszerek megtartják
eredeti nedvességtartalmukat, pl. a zöldségfélék több
nap elteltével sem száradnak ki.
Jégkockák készítése
Jégkockák készítéséhez a mellékelt jégtálat töltse meg
vízzel és helyezze a mélyhûtõ rekeszbe. A jégkészítés
ideje lecsökkenthetõ a jégtál aljának megnedvesítésével,
illetve a hõmérsékletszabályozó gombjának maximális
fokozatra állításával. A jégkészítés befejeztével ne feledje
a hõmérsékletszabályozót újból a megfelelõ fokozatra
visszaállítani! Az elkészült jégkockákat úgy veheti ki a
tálból, hogy arra vizet csorgat, majd a tálat enyhén
megcsavarja, vagy megütögeti.
Hasznos tudnivalók és tanácsok
Felhívjuk szives figyelmét, hogy a készülék
változtatható polcosztással rendelkezik, ami a
normál hûtõtér használhatóságát jelentõsen növeli. A
polcok átrendezése a készülék ajtajának már 90°-os
nyitásánál is lehetséges.
Ötletek és gondolatok
Ebben a fejezetben értékes ötleteket és gondolatokat
kaphat a készülék használatához, hogy a lehetõ
legkisebb legyen az energiafogyasztás és
környezetinformációval is szolgálunk.
Így lehet energiát megtakarítani:
Kerülje a készülék elhelyezését napos helyen, illetve
hõforrás közelében.
Ügyeljen a kondenzátor és kompresszor jó
szellõzésére, ezért a levegõáramlás útját ne zárja le.
Csomagolja az élelmiszereket szorosan záró
edénybe, fóliába, hogy elkerülje a szükségtelen
dérképzõdést.
Kerülje az ajtó hosszú idejû és szükségtelen
nyitogatását.
A mélyhûtõ rekesz ajtajának zárásakor ügyeljen arra,
hogy annak csapját a nyíl irányába mozgatva
megfelelõen rögzítse a záróelembe.
Élelmiszert csak zárt edényben helyezzen a
készülékbe.
Meleg ételt csak szobahõmérsékletre hûtve tegyen a
készülékbe.
A kondenzátort tisztán kell tartani.
Szekrény és környezet
Az Ön által vásárolt készülékkel egy olyan háztartási
hûtõszekrény bir tokába jutott, amely mind a
szigetelõanyag elõállításához szükséges anyagok, mind
hûtõközegét tekintve környezetbarát anyagot tartalmaz,
így az a Földet körülvevõ ózonréteget semmilyen
formában sem károsítja.
Környezetbarát készülék vásárlása esetén a gyártó
felajánlja a termékkörbe tartozó bármely használt
készüléknek a fogyasztó lakhelyén történõ térítésmentes
visszavételét az új készülék kiszállításával egyidõben.
Gondoskodik annak elszállításáról, hasznosításáról,
illetve környezetvédelmi szempontból biztonságos
ártalmatlanításáról.
A cserekészülék elszállítására vonatkozó igényt az új
készülék vásárlási helyén, azzal egyidõben az
értékesítést bonyolító kereskedõnél lehet bejelenteni.
A Gyártó kereskedelmi par tnereivel kötött szerzõdésben
biztosítja valamennyi értékesítési hely esetében a
visszavétel lehetõségét és a fogyasztók értékesítéskor
történõ tájékoztatását.
Karbantartás
Leolvasztás
A hûtõkészülék mûködésével együtt jár, hogy a hûtõtér
nedvességtartalmának egy része dér-, illetve jégréteg
formájában kicsapódik.
A vastag dér- ill. jégrétegnek szigetelõ hatása van, így rontja
a hûtõteljesítményt, ami a hûtõtt tér hõmérsékletének
emelkedésében, növekvõ energiafogyasztásban bizonyos
rétegvastagságnál a mélyhûtõ rekesz ajtó nyitásának
akadályozásában, esetleg ajtótörésben nyilvánul meg.
Ennél a készüléktipusnál a normáltér leolvasztása teljesen
automatikusan történik, minden külsõ beavatkozás nélkül.
A hõmérsékletszabályozó szabályos idõközönként
rövidebb-hosszabb idõre megszakítja a kompresszor
mûködését - ezalatt a hûtés szünetel - és a normál hûtõtér
hõmérséklete emelkedik, megtörténik a leolvadás.
Leolvadás után a hõmérsékletszabályozó újra indítja a
rendszer mûködését.
Az olvadékvíz a kivezetõ csatornán keresztül a
kompresszor tetejére szerelt elgõzölögtetõ tálcába folyik
és annak melegétõl elpárolog.
Felhivjuk a figyelmét, hogy a leolvasztás során
keletkezõ olvadékvíz kivezetõ nyílását
rendszeresen ellenõrizze és tisztítsa, mert ennek
dugulása esetén a felgyülemlett olvadékvíz a
készülék szigetelésébe távozva a készülék idõ elõtti
meghibásodásához vezet.

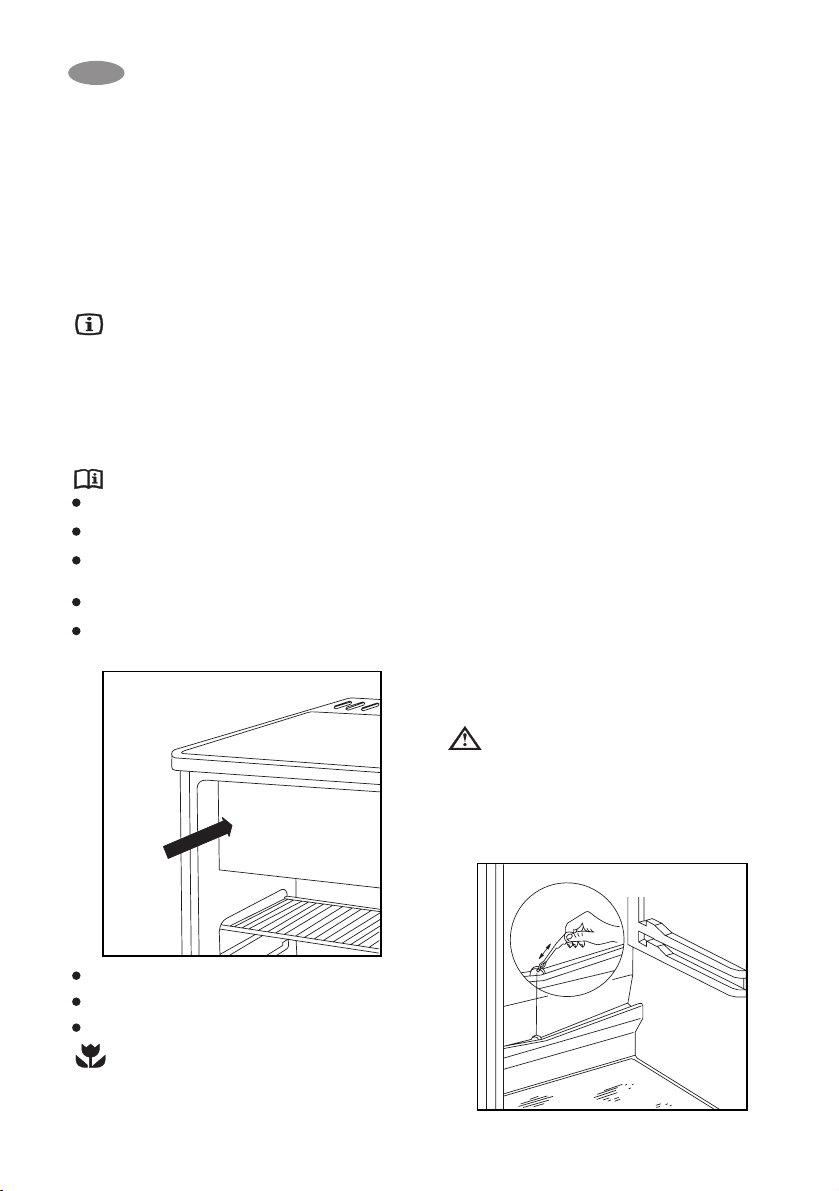

Az olvadékvíz kivezetõ csatorna nyíllásának a tisztítását a
készülékhez mellékelt és az ábrán látható csõtisztítóval
végezze. A csõtisztítót a kivezetõ nyílásban kell tárolni.
HHUU
Page 7
41
Idõnként gyõzõdjön meg arról, hogy az olvadékvíz
kivezetõ csatornája nincs-e eldugulva.
Az olvadékvíz kivezetõ csatorna dugulásának egyik
legjellemzõbb esete, amikor papírba csomagolt ételt
helyez a készülékbe, amely érintkezésbe kerül a normál
hûtõtér hátfalával és arra ráfagy. Ha ezt az élelmiszert
éppen ekkor távolítja el, a papír elszakad és a csatornába
kerülve dugulást okozhat.
Kérjük ezér t, hogy papírba csomagolt élelmiszerek
készülékbe történõ elhelyezésénél - éppen a leírtak
miatt - kellõ óvatossággal járjon el.
Fokozott terhelés esetén, pl. kánikulában
elõfordulhat, hogy a hûtõszekrény átmenetileg
állandóan üzemel, ezalatt az automatikus leolvasztás
hatástalan.
Nem rendellenes állapot, ha a leolvasztási ciklus után a
normál hûtõtér hátfalán kisméretû jég-, illetve dérfoltok
maradnak vissza.
A mélyhûtõ rekeszt automatikus leolvasztó
berendezéssel ellátni nem lehet, mivel a mélyhûtött,
fagyasztott élelmiszerek nem viselik el az olvadási
hõmérsékletet.

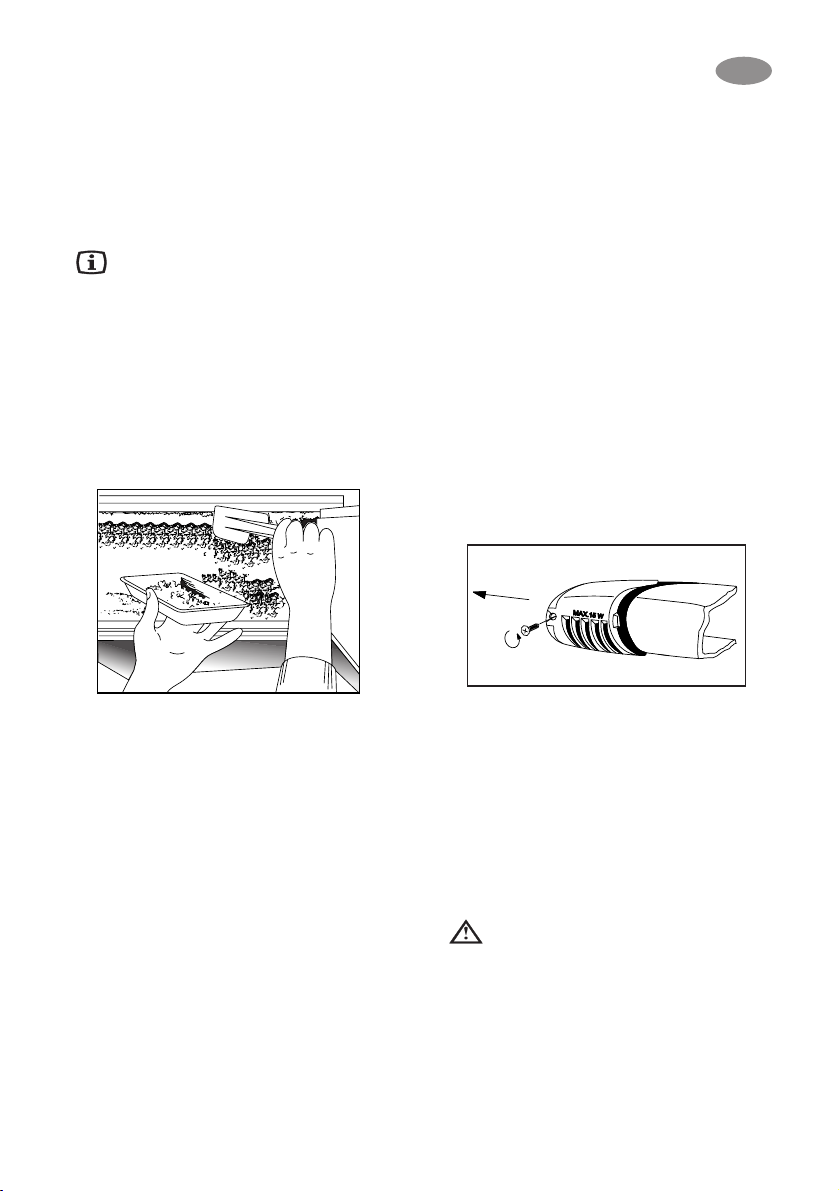

Ezért a készülékhez mellékelt dérlapát arra szolgál, hogy
a mélyhûtõ rekeszben, valamint a mélyhûtõ rekesz ajtó
zárási felületén esetlegesen keletkezett dér-, illetve
jégréteget lekaparja és eltávolítsa a készülékbõl.
Az ábrán látható tálca a készüléknek nem tartozéka!
Ha a jégréteg olyan vastag, hogy nem lehet a dérlapáttal
eltávolítani, akkor a mélyhûtõ rekeszt le kell olvasztani
(általában 2-3-szor évente).
Szedje ki az élelmiszert a mélyhûtõ rekeszbõl és a normál
hûtõtérbõl, csomagolja néhány réteg papírba, illetve
ruhába. Helyezze a lehetõséghez képest hûvös helyre
addig, amíg a leolvasztás tart.
Feszültségmentesítse a készüléket és hagyja nyitva a
mélyhûtõ rekesz és a normál hûtõtér ajtaját.
Az olvadékvizet folyamatosan itassa fel puha ronggyal,
vagy szivaccsal.
Leolvasztás után a felületeket törölje szárazra, helyezze a
készüléket feszültség alá és rakja be a kiszedett
élelmiszereket a helyükre.
Tanácsos a készüléket néhány órán át a legmagasabb
hõmérsékletszabályozó állásban járatni, hogy minél
elõbb elérje a megfelelõ tárolási hõmérsékletet.
Rendszeres tisztítás
A hûtõszekrény belsejét ajánlatos 3-4 hetenként tisztítani.
Tisztításhoz súrolószert vagy szappant használni nem
szabad.
Feszültségmentesítés után langyos vízzel mossa ki, majd
törölje szárazra a készüléket.
Az ajtótömítõ profil tisztítását tiszta vízzel végezze.
Tisztítás után helyezze feszültség alá a készüléket.
A tisztítást célszerû a mélyhûtõ rekesz leolvasztásával
összekapcsolni, illetve akkor végezni, ha a mélyhûtõ
rekesz üres.
Évente egy-két alkalommal ajánlatos a hûtõszekrény
hátoldalán, a kondenzátoron összegyûlt port,
piszokréteget eltávolítani, illetve a kompresszor tetején
lévõ elgõzölögtetõ tálcát kitisztítani.
Használaton kívüli készülék
Ha a készüléket hosszabb ideig nem használja, akkor az
alábbiak szerint járjon el:
Feszültségmentesítse a készüléket.
Az élelmiszereket vegye ki a készülékbõl.
A leolvasztást és tisztítást az ismertetett módon végezze
el.
Az ajtót kissé hagyja nyitva a belsõtéri szagképzõdés
elkerülésére.
Hibaelhárítás
Izzócsere
Ha a belsõ világítás izzója kiégett, a cseréjét Ön is
elvégezheti az alábbiak szerint:
Feszültségmentesítse a készüléket.
A búrát rögzítõ lemezcsavart csavarja ki, majd a búrát a
nyíl irányában vegye le, így az izzó kicserélhetõ. (Izzó
tipusa: Mignon 322, 230 V, 15 W, E 14 menet.)
Izzócsere után a búrát helyezze vissza, a lemezcsavart
csavarja be és helyezze feszültség alá a készüléket.
A világítás hiánya nem befolyásolja a készülék mûködését
Ha valami nem mûködik
A készülék mûködése során gyakran olyan kisebb, de
bosszantó hibák léphetnek fel, amelyek elhárítása nem
igényli a szervizszerelõ kihívását. A következõ táblázatban
ezekrõl kívánunk tájékoztatást adni, hogy a felesleges
szervízköltségeket elkerülje.
Felhívjuk a figyelmét, hogy a készülék mûködése
bizonyos hanghatásokkal jár (kompresszor-, illetve
áramlási hang), ez nem hiba, hanem annak normális
üzemét jelzi.
Mégegyszer felhívjuk a figyelmét arra, hogy a
hûtõkészülék szakaszos üzemû, így a
kompresszor leállása nem jelent feszültségmentességet.
Ezért a készülék villamos alkatrészeihez nyúlni - a
villásdugó kihúzása elõtt - TILOS !
HHUU
Page 8
42
HHUU
A készülék üzembehelyezése
Szállítás, kicsomagolás
A készülék szállítását eredeti csomagolásban,
függõleges helyzetben javasoljuk, figyelembe
véve a csomagoláson lévõ áruvédelmi jelzéseket.
Minden szállítás után a készüléket kb. 2 órán át
bekapcsolás nélkül kell tartani.
Csomagolja ki a szekrényt és ellenõrizze, hogy vannak-e
rajta sérülések. Az esetleges sérüléseket azonnal jelezze
ott, ahol a készüléket vásárolta. Ebben az esetben õrizze
meg a csomagolóanyagot.
Javasoljuk, hogy a vásárlási számlát a
jótállási jeggyel és ezzel a kezelési
tájékoztatóval együtt gondosan õrizze meg a
jótállási idõ lejárta után is.
JÓTÁLLÁSI, VAGY SZAVATOSSÁGI IGÉNY A
VÁSÁRLÁSI SZÁMLA ÉS A KERESKEDÕ ÁLTAL
SZABÁLYOSAN KITÖLTÖTT JÓTÁLLÁSI JEGY
EGYIDEJÛ BEMUTATÁSA ESETÉN
ÉRVÉNYESÍTHETÕ.
Tisztítás
Távolítson el minden ragasztószalagot, amelyek a
készülék belsejében az egyes elemeket elmozdulás ellen
biztosítják.
Az üzembehelyezõ figyelmébe
Mûszaki adatok
Tartozék jegyzék
Amennyiben a tanácsok nem vezetnek eredményre, kérjük értesítse a legközelebbi márkaszervizt.
Hibajelenség
A készülék nem
kielégítõen hût
A készülék túl
erõsen hût
A készülék
egyáltalán nem hût
A készülék zajos
Lehetséges hibaok
A hõmérsékletszabályozó túl alacsony fokozaton van.
Túl sok hûtendõ élelmiszer került egyszerre berakásra.
Nagyon meleg élelmiszer lett betéve.
Az ajtó nincs teljesen bezárva.
Nincs biztosítva a belsõ hideg levegõ szabad áramlása.
A hõmérsékletszabályozó túl magas fokozaton van.
A villásdugó nincs megfelelõen csatlakoztatva a dugaszoló
aljzatba.
Nincs feszültség a dugaszoló aljzatban.
0 állásban van a hõmérsékletszabályozó.
A készülék nincs megfelelõen alátámasztva.
Elhárítása
Magasabb fokozat beállítása.
Kevesebb hûtendõ élelmiszer berakása.
Max. szobahõmérsékletû élelmiszer berakása.
Az ajtó zárt állapotának ellenõrzése.
A levegõ szabad áramlásának biztosítása.
Alacsonyabb fokozat beállítása.
Megfelelõ csatlakozás ellenõrzése.
Feszültség meglétének ellenõrzése.
Hõmérsékletszabályozó beállításának ellenõrzése.
A készülék stabil állásának ellenõrzése (legyen mind a
négy láb a talajon).
Modell/Típus
Bruttó térfogat (l)
Nettó térfogat (l)
Szélesség (mm)
Magasság (mm)
Mélység (mm)
Energiafogyasztás (kWh/24h)
(kWh/év)
Energiaosztály EU szabvány szerint
Mélyhûtõ rekesz jelzése
Fagyasztóteljesítmény (kg/24h)
Zavar esetén max. tárolási idõ (h)
Névleges teljesítmény (W)
Zajszint Lc(dB)
Tömeg (kg)
ZC 1941 B (190**** I)
Mélyhûtõrekesz: 18
Normál hûtõtér: 172
Mélyhûtõrekesz: 18
Normál hûtõtér: 166
550
1050
600
0,75
274
B
****
2
11
90
40
40
Modell/Típus
ZC 1941 B (190**** I)
Huzalpolc2Üvegpolc1Gyümölcstál1Ajtópolc1Jégtál
1
Dérlapát
1
Tojástartó
1
Page 9
43
HHUU
Mossa le a készüléket belül langyos vízzel és enyhe kézi
mosogatószerrel. Használjon puha ruhát.
A tisztítás után a készülék belsejét törölje szárazra.
Elhelyezés
A környezeti hõmérséklet kihatással van a hûtõkészülék
energiafogyasztására és megfelelõ mûködésére.
Elhelyezéskor vegye figyelembe, hogy a készüléket az
adattáblán található klímaosztálynak megfelelõ, az alábbi
táblázatban megadott környezeti hõmérséklethatárok
között célszerû üzemeltetni.
Klímaosztály Környezeti hõmérséklet
SN +10...+32 °C
N +16...+32 °C
ST +18...+38 °C
Ha a környezeti hõmérséklet az alsó érték alá süllyed, a
hûtõtér hõmérséklete az elõírt hõmérséklet fölé
emelkedhet.
Ha a környezeti hõmérséklet a megadott felsõ érték fölé
emelkedik, ez a kompresszor üzemidejének
meghosszabbodásában, az automatikus leolvasztás
üzemzavarában, emelkedõ hûtõtéri hõmérsékletben,
illetve növekvõ energiafogyasztásban jelentkezik.
A készülék elhelyezésénél ügyeljen arra, hogy vízszintes
helyzetben álljon. Ezt a készülék elülsõ, alsó részén
található 2 db állítható láb (1) segítségével tudja elérni. Az
állítható lábak tartozéka 1-1 db távtartó alátét (2).
Amennyiben a készülék vízszintezése megkívánja, ezek
az alátétek eltávolíthatók.
Ne állítsa fel a készüléket napos helyen, illetve szorosan
kályha vagy tûzhely mellé.
Abban az esetben, ha a helyiség berendezése mégis úgy
követeli, hogy a készüléket tûzhely közelében kell
elhelyezni, kérjük az alábbi legkisebb távolságokat
figyelembe venni:
Ha gáz- vagy elektromos tûzhelynél 3 cm, vagy ennél
kisebb hely áll rendelkezésre, akkor egy
0,5 - 1 cm vastag, nem éghetõ szigetelõlapot
helyezzen a két készülék közé.
Olaj- vagy széntüzelésû kályháknál a távolság
30 cm, mivel ezek hõleadása nagyobb.
A hûtõkészülék kialakítása olyan, hogy ütközésig a falig
tolva üzemeltethetõ.
A hûtõkészülék elhelyezésénél az ábra szerinti
minimális távolságokat be kell tartani:
A: fali szekrény alá történõ elhelyezés
B: szabadon álló elhelyezés
Ajtónyitásirány változtatása
Amennyiben az elhelyezés vagy a kezelhetõség
megköveteli, lehetõség van az ajtónyitásirány jobbosról
balosra történõ átszerelésére.
A mûveleteket az alábbi ábrák és magyarázatok alapján
végezze:
Feszültségmentesítse a készüléket.
Óvatosan döntse kissé hátra, ügyelve arra, hogy a
kompresszor ne érintse a talajt. Ehhez javasoljuk egy
másik személy igénybevételét, aki a készüléket
ebben a helyzetben biztonságosan megtartja.
Csavarozza ki a kétoldali állítható lábakat (2 db),
továbbá az alsó ajtótartót rögzítõ 3 db, ill. a másik
oldali 1 db csavart.
Helyezze át az alsó ajtótartó lemezben a csapot a nyíl
irányában.
Rögzítse a lemezt a másik oldalon az ajtó
helyzetének változatlanul hagyása mellett.
Ezután csavarja be a szabaddá vált helyre a másik
oldalon az 1 db csavar t, valamint az állítható lábakat
(2 db) és állítsa fel a szekrényt.
A felsõ ajtótartó átszereléséhez vegye ki a mûanyag
tetõt rögzítõ csavarokat (2 db) a szekrény hátoldalán.
Tolja hátra a tetõt és emelje le a rögzítõ elemekrõl.
2
1
Page 10
44
A távtartó perselyt vegye ki az ajtóból és helyezze át
a másik oldalra (3).
A felsõ csapot húzza ki a keretbõl és dugja vissza a
másik oldalon (4).
Csavarozza ki a záróelemet rögzítõ csavart, majd
ennek segítségével a záróelemet rögzítse a másik
oldalon (5).
Helyezze vissza a mélyhûtõ rekesz ajtót és az alsó
csappal rögzítse (6).
Amennyiben Ön a fenti mûveleteket nem kívánja
sajátkezûleg elvégezni, kérjük hívja a legközelebbi
márkaszervizt. A szerelõk az átszerelést térítés ellenében
szakszerûen végrehajtják.
HHUU
Csavarozza ki a felsõ ajtótartó lemezt rögzítõ
csavarokat (2 db).
Kicsavarozás után fordítsa meg a csapot az ajtótartó
lemezben a nyíl irányában.
Illessze és rögzítse az ajtótartó lemezt a másik
oldalon az ajtó elmozdulása nélkül.
Helyezze vissza a mûanyag tetõt a rögzítõ elemekre
és tolja elõre.
Rögzítse a tetõt a csavarokkal (2 db) a szekrény
hátoldalán.
A készüléket tegye a helyére, szintezze be és
helyezze feszültség alá.
Mélyhûtõtéri ajtónyitásirány változtatása
A külsõ ajtó nyitásirányának megváltoztatása után ennél a
tipusnál a mélyhûtõ rekesz ajtó átszerelése is szükséges.
A mûveletek és azok sorrendje az ábrán látható.
A mélyhûtõ rekesz ajtó rögzítésére szolgáló alsó
csapot húzza ki (1).
Nyissa ki az ajtót, majd óvatosan távolítsa el a
keretbõl (2).
Page 11
közelébe szabványos érintésvédelemmel ellátott
dugaszoló aljzatot.
Ez a készülék megfelel a következõ EU
direktíváknak:
73/23 EEC - 73/02/19 (Kisfeszültségi Direktíva) és
az érvényben lévõ módosításai
89/336 EEC - 89/05/03 (EMC Direktíva) és az
érvényben lévõ módosításai
45
HHUU
Jelmagyarázat:
X szokásos tárolási idõ
x lehetséges tárolási idõ (csak garantáltan friss árúra vonatkozik)
Tárolási idõ táblázat (1)
Friss élelmiszerek tárolási ideje és módja a hûtõszekrényben
Élelmiszer megnevezése Tárolási idõ napokban kifejezve Csomagolás módja, anyaga
1234567
Nyers húsok XXx x x fóliatasak, légmentesen lezárva
Hús fõzve XXXx x x edény lefedve
Hús sütve XXXx x edény lefedve
Vagdalt hús nyersen X edény lefedve
Vagdalt hús sütve XXx x edény lefedve
Felvágottak, virsli XXx x fóliatasak, celofán, zsírpapír
Hal frissen X x x fóliatasak, légmentesen lezárva
Hal fõzve XXx x edény lefedve
Hal sütve XXx x x edény lefedve
Halkonzerv, nyitott X x x edény lefedve
Bontott csirke, friss XXXx x x fóliatasak, légmentesen lezárva
Csirke sütve XXXx x x edény lefedve
Bontott tyúk, friss XXx x x fóliatasak, légmentesen lezárva
Tyúk, fõtt XX x x x edény lefedve
Bontott kacsa, liba, frissen XXXx x x fóliatasak, légmentesen lezárva
Kacsa, liba, sütve XXXXx x x edény lefedve
Vaj, bontott csomagolásban XXx x x x x eredeti csomagolásban
Vaj, bontatlan csomagban XXXXXXXeredeti csomagolásban
Tej (zacskós) XXXx x eredeti csomagolásban
Tejszin XXx x poharas
Tejföl XXXXx x x poharas
Sajt (kemény) XXXXXXXalufólia
Sajt (lágy) XXXXx x x fóliatasak
Túr ó XXXXx x x fóliatasak
Tojás XXXXXXX
Spenót, sóska XXx x fóliatasak
Zöldborsó, zöldbab XXXXx x x fóliatasak
Gomba XXx x x fóliatasak
Sárgarépa, gyökérfélék XXXXXXXfóliatasak
Zöldpaprika XXx x x fóliatasak
Paradicsom XXXXXXXfóliatasak
Káposztafélék XXXXXx x fóliatasak
Gyorsan romló gyümölcs
(eper, málna stb.) XXXx x fóliatasak
Egyéb gyümölcs XXXXx x x fóliatasak
Gyümölcskonzervek nyitva XXXx x edény lefedve
Krémes sütemények XXx x edény lefedve
Villamos csatlakozás
A készüléket csak 230 V névleges feszültségû, 50
Hz névleges frekvenciájú váltakozó áramú hálózatra
lehet kapcsolni.
Balesetvédelmi szempontból kérjük feltétlenül
tartsa be a következõ elõírást:
A villásdugót csak szabványos érintésvédelemmel
(védõérintkezõvel) ellátott fali csatlakozóba szabad
dugaszolni. Ezért azt ajánljuk, hogy -amennyiben
ilyen nem áll rendelkezésére - szereltessen
szakképzett villanyszerelõvel a hûtõszekrény
Page 12
46
HHUU
Jótállás és szerviz
A gyártó a termékváltoztatás jogát fenntartja.
Garanciafeltételek
A garanciális feltételeket a mellékelt jótállási jegy
tartalmazza. Amennyiben kérdése van a termékkel
kapcsolatban, hívja a Vevõszolgálatunkat.
Cím: Electrolux Lehel Kft.
Háztartási Készülékek Vevõszolgálat
1142 Budapest
Erzsébet királyné u. 87.
Tel.: (1) 252-1773
(1) 251-8444/104
Szerviz és pótalkatrészek
Amennyiben a szerviz kihívása elkerülhetetlen, kérjük,
jelezze a hibát a lakóhelyéhez legközelebb esõ
márkaszervizünknél. A jótállási jegy mellékletét képezõ
címlista tartalmazza a Lehelux Szervizhálózat tagjainak
nevét és elérhetõségét.
A bejelentéshez a készüléket azonosítani szükséges,
amely a készülék adattáblája alapján lehetséges.
A készülék adattáblája alul, bal oldalon, a normál
hûtõtérben, a gyümölcstál mellett található. Ezen minden
szükséges adat megtalálható, amely a
szervizbejelentéshez szükséges (típus, modell, gyártási
szám stb.).
Kérjük, jegyezze fel ide a készüléke adattáblájáról a
kipontozott helyre az adatokat:
Modell
....................................
Típus Termékszám
Gyártási szám
........... ................ ....................
A készülékhez a Tartozék jegyzékben található
tartozékokat mellékeljük. Amennyiben továbbiakat kíván
vásárolni, ezt megteheti Alkatrészboltunkban vagy
valamelyik márkaszervizünknél.
Electrolux Lehel Kft. Alkatrészbolt
1142 Budapest, Erzsébet királyné u. 87.
Alkatrészellátás, információ:
Tel.: (1) 467-3201
Fax: (1) 221-9866
Figyelem!
Funkcionális alkatrészeket (hõmérsékletszabályozó,
indítóegység, stb.) magánvevõknek nem, csak
szakembereknek árusítunk!
Tárolási idõ táblázat (2)
Fagyasztott, mélyhûtött áruk tárolási ideje
Normál Négycsillagos
Élelmiszer megnevezése hûtõtérben mélyhûtõ rekeszben
+2 +7 °C -18 °C
Zöldségfélék:
zöldbab, zöldborsó, vegyesfõzelék, tök, kukorica stb. 1 nap 12 hónap
Készételek:
húsos, köretes ételek, natúr fõzelék stb. 1 nap 12 hónap
Készételek:
bélszínroló, csülökpörkölt, kocsonyahús stb. 1 nap 6 hónap
Burgonyás, tésztás ételek:
burgonyapüré, galuska, gombóc, derelye, hasábburgonya 1 nap 12 hónap
Levesek:
húsleves, zöldbableves, zöldborsóleves stb. 1 nap 6 hónap
Gyümölcsök:
meggy, cseresznye, egres, gyümölcskrém, gesztenyepüré 1 nap 12 hónap
Húsok:
csirke, kacsa, liba és aprólékaik, 1 nap 5 hónap
filézett hal, tonhal 1 nap 6 hónap
Jégkrém, fagylalt 1 nap 3 hét
Page 13
Printed by Xerox Hungary Ltd.
2004. 03. 03.
ELECTROLUX HOME PRODUCTS OPERATIONS EUROPE
From the Electrolux Group. The worlds No.1 choice.
The Electrolux Group is the world's largest producer of powered appliances for kitchen, cleaning and outdoor use.
More than 55 million Electrolux Group products (such as refrigerators, cookers, washing machines, vacuum
cleaners, chain saws and lawn mowers) are sold each year to a value of approx. USD 14 billion in more than 150
countries around the world.
Loading...
