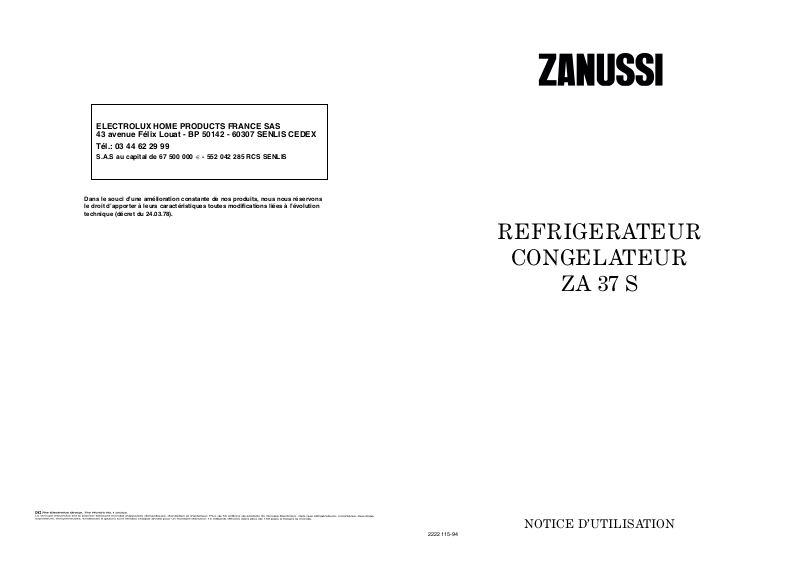

Zanussi ZA37S User Manual
REFRIGERATEUR
CONGELATEUR
ZA 37 S
NOTICE D’UTILISATION
2222 115-94
ELECTROLUX HOME PRODUCTS FRANCE SAS
43 avenue Félix Louat - BP 50142 - 60307 SENLIS CEDEX
Tél.: 03 44 62 29 99
S.A.S au capital de 67 500 000 - 552 042 285 RCS SENLIS
Dans le souci d’une amélioration constante de nos produits, nous nous réservons
le droit d’apporter à leurs caractéristiques toutes modifications liées à l’évolution
technique (décret du 24.03.78).
Pout toutes questions techniques
ASSISTANCE CONSOMMATEURS
BP 20139 - 60307 SENLIS CEDEX
Tél : 03 44 62 27 73
E-MAIL : ehp.consommateur@electrolux.fr
Permanence téléphonique du lundi au vendredi
SERVICE CONSEIL CONSOMMATEURS
ZANUSSI
BP 50142 - 60307 SENLIS CEDEX
Tél : 03 44 62 29 99 - Fax : 03 44 62 21 54
E-MAIL : zanussi-scc.fau@electrolux.fr
Permanence téléphonique du lundi au vendredi de 8 h 30 à 18 h.
ZANUSSI
Pour tenir nos engagements, nous écoutons les Consommateurs.
Le SERVICE CONSEIL CONSOMMATEURS ZANUSSI est le lien privilégié entre la marque et ses
Consommateurs. Il assure en permanence une double mission : satisfaire au mieux vos exigences et tirer parti de
cette proximité pour améliorer sans cesse les produits que nous vous proposons.
AVANT L’ACHAT
Notre SERVICE CONSEIL CONSOMMATEURS répond avec clarté et précision à toutes vos sollicitations
concernant l’éventail de nos gammes de produits et vous apporte des conseils pour vous aider dans votre choix,
en fonction de vos propres besoins.
APRÈS L’ACHAT
Exprimez-vous sur la perception que vous avez de nos produits et votre satisfaction à l’usage. Mais interrogez
aussi nos spécialistes sur l’utilisation et l’entretien de vos appareils. C’est alors que notre mission prend tout
son sens. Ecouter, comprendre, agir : trois temps essentiels pour tenir l’engagement de la marque dans le plus
grand respect du Consommateur.
A BIENTÔT !
3
2222 115-94
SOMMAIRE
A l’attention de l’utilisateur
Avertissements importants 4
Utilisation 7
Mise en service 7
Le thermostat 7
Emplacement des denrées 7
Compartiment réfrigérateur 8
Eléments modulables 9
Commande de température ambiante 9
Compartiment congélateur 10
Conservation des produits 10
Fabrication des glaçons 10
Démoulage des glaçons 10
Guide de congélation 11
Entretien et nettoyage 20
Dégivrage 20
Nettoyage 21
Remplacement de l’ampoule 21
En cas d’absence prolongée ou de non-utilisation 21
En cas d’arrêt de fonctionnement 21
En cas d’anomalie de fonctionnement 22
Garantie 23
Service après vente 23
A l’attention de l’installateur
Caractéristiques techniques 24
Installation 24
Emplacement 24
Fixation des entretoises arrière 24
Branchement électrique 25
Réversibilité des portes 26
Comment lire votre notice d’utilisation ?
Les symboles suivants vous guideront tout au long de la
lecture de votre notice d’utilisation.
Instructions de sécurité
Description d’opérations étape par étape
Conseils et recommandations
Informations liées à la protection de l’environnement
☞
26
Réversibilité des portes
Les portes de ce réfrigérateur congélateur sont
réversibles: leurs sens d’ouverture peuvent être
modifiés en fonction du souhait de l’utilisateur.
Pour changer le sens d’ouverture des
portes
1) Débranchez I’appareil
2) Otez la grille d’aération (D) qui est fixée par un
ressort.
3) Démontez la charnière inférieure (E) en dévissant
les trois vis de fixation.
4) Dégagez la porte inférieure de la charnière du
milieu (H).
5) Dévissez la charnière du milieu.
6) Dégagez la porte supérieure du pivot (A).
7) Enlevez le pivot et montez-le sur l’autre côté de
l’appareil.
8) Remontez la porte supérieure. Fixez la charnière
du milieu sur l’autre côté.
9) Dévissez le pivot de la charnière (E) avec une clé
de 10 et montez-le sur l’autre côté de l’appareil.
10)Remontez la porte inférieure.
11)Vissez la charnière inférieure (E) sur le côté
opposé en utilisant les vis enlevées
précédemment.
12)Détachez le cache (F) de la grille de ventilation
(D) et remontez-le dans l’ouverture qui est restée
libre sur l’autre côté.
13)Remontez la grille d’aération (D) qui est fixée par
un ressort.
14)Démontez les poignées en dévissant les vis
laterales et centrale de fixation. Remontez-les de
l’autre côté après avoir percé les caches avec un
poinçon. Couvrez les trous libres avec les caches
contenus dans le sachet de la documentation.
Pour aligner les portes vous pouvez agir sur la
charnière du milieu.
La charnière du milieu (H) se règle horizontalement,
à l’aide d’un outil, après avoir desserré les deux vis.
La réversibilité des portes une fois effectuée,
contrôlez que les joints magnétiques adhèrent à la
carrosserie. Si la température à l’intérieur de la pièce
est trop basse (en hiver, par exemple), il se peut que
les joints n’adhèrent pas parfaitement. Dans ce cas,
si on ne veut pas attendre que les joints reprennent
leurs dimensions naturelles après un certain temps,
on pourra accélérer ce processus en chauffant la
partie intéressée à l’aide d’un sèche-cheveux.
☞
D736
A
H
F
D
PR18
F
F
F
E
E
4
AVERTISSEMENTS IMPORTANTS
Conservez cette notice d’utilisation avec votre
appareil. Si l’appareil devait être vendu ou cédé
à une autre personne, assurez-vous que la notice
d’utilisation l’accompagne. Le nouvel utilisateur
pourra alors être informé du fonctionnement de
celui-ci et des avertissements s’y rapportant.
Ces avertissements ont été rédigés pour votre
sécurité et celle d’autrui.
Utilisation
• Cet appareil a été conçu pour être utilisé par des
adultes. Veillez à ce que les enfants n’y touchent
pas et ne l’utilisent pas comme un jouet.
• A la réception de l’appareil, déballez-le ou faites-
le déballer immédiatement. Vérifiez son aspect
général. Faites les éventuelles réserves par écrit
sur le bon de livraison dont vous garderez un
exemplaire.
• Votre appareil est destiné à un usage domestique
normal. Ne l’utilisez pas à des fins commerciales
ou industrielles ou pour d’autres buts que celui
pour lequel il a été conçu.
• Ne modifiez pas ou n’essayez pas de modifier les
caractéristiques de cet appareil. Cela
représenterait un danger pour vous.
• Ne consommez pas certains produits tels que les
bâtonnets glacés dès leur sortie de l’appareil; la
température très basse à laquelle ils se trouvent
peut provoquer des brûlures.
• Les réfrigérateurs et / ou congélateurs ménagers
sont destinés uniquement à la conservation et /
ou congélation des aliments.
• Si la température ambiante est inférieure ou
égale à 12°C, les performances du compartiment
congélateur ne seront plus assurées.Ceci est
aussi valable lorsque l’interrupteur de
température ambiante est basculé (si votre
appareil en est équipé)
• Un produit décongelé ne doit jamais être
recongelé.
• Suivez les indications du fabricant pour la
conservation et / ou congélation des aliments.
• Dans tous les appareils de réfrigération et
congélation certaines surfaces peuvent se couvrir
de givre. Suivant le modèle, ce givre peut être
éliminé automatiquement (dégivrage
automatique) ou bien manuellement.
• N’essayez jamais d’enlever le givre avec un objet
métallique, vous risqueriez d’endommager
irrémédiablement l’évaporateur rendant du même
coup l’appareil inutilisable.N’employez pour cela
qu’une spatule en plastique.
• Ne décollez pas les bacs à glaçons avec un
couteau ou ou tout autre objet tranchant.
• Ne placez ni bouteilles ni boîtes de boissons
gazeuses dans le congélateur/compartiment à
basse température, elles pourraient éclater.
• Débranchez toujours la prise de courant avant de
procéder au nettoyage intérieur et extérieur de
l’appareil et au remplacement de la lampe
d’éclairage (pour les modèles qui en sont
équipés).
Stockage des denrées dans les
réfrigérateurs et règles d’hygiène
La consommation croissante de plats préparés et
d’autres aliments fragiles, sensibles en particulier au
non-respect de la chaîne de froid (1), rend
nécessaire une meilleure maîtrise de la température
de transport et de stockage de ces produits.
A la maison, le bon usage du réfrigérateur et le
respect de règles d’hygiène rigoureuses contribuent
de façon significative et efficace à l’amélioration de
la conservation des aliments.
Conservation des aliments /
Maîtrise des températures
Stockez les aliments selon leur nature dans la zone
appropriée:
Zone tempérée: Boissons, œufs, beurre, sauces
industrielles et préparées, fromages à pâtes cuite,
fruits et légumes frais.
Zone fraîche: Produits laitiers, desserts lactés,
matières grasses, fromages frais.
Zone la plus froide: Viandes, volailles, poissons,
charcuteries, plats préparés, salades composées,
préparations et pâtisseries à base d’œufs ou de
crème, pâtes fraîches, pâte à tarte, pizza/quiches,
produits frais et fromages au lait cru, légumes prêts
à l’emploi vendus sous sachet plastique et plus
généralement, tout produit frais dont la date limite de
consommation (DLC) est associée à une
température de conservation inférieure ou égale à
+4°C.
L’observation des conseils suivants est de nature à
éviter la contamination croisée et à prévenir une
mauvaise conservation des aliments.
25
Branchement électrique
Votre appareil ne peut être branché qu'en 230 V monophasé.
Vérifiez que le compteur électrique peut supporter l'intensité absorbée par votre appareil compte tenu des
autres appareils déjà branchés.
Calibre des fusibles en ligne (un par phase) 10 A en 230 V.
Important
L'installation doit être réalisée conformément aux règles de l'art, aux prescriptions de la norme NF.C
15.100 et aux prescriptions de l'E.D.F.
Utilisez un socle de prise de courant comportant une borne de mise à la terre, qui doit être
obligatoirement raccordée conformément à la norme NF.C.15.100 et aux prescriptions de l’E.D.F ; cette
prise de courant doit impérativement être accessible.
Si le câble d'alimentation est endommagé, il doit être remplacé par un câble d'alimentation certifié .
Cette opération ne peut être effectuée que par une personne habilitée, par votre vendeur, ou par le
fabricant.
L’appareil ne doit pas être raccordé à l’aide d’un prolongateur ou d’une prise multiple.
Vérifiez que la prise de terre est conforme aux règlements en vigueur.
Notre responsabilité ne saurait être engagée en cas d'accidents ou d'incidents provoqués par une mise
à la terre inexistante ou défectueuse.
5
• Emballer systématiquement les produits pour
éviter que les denrées ne se contaminent
mutuellement.
• Se laver les mains avant de toucher les aliments
et plusieurs fois pendant la préparation du repas
si celle-ci implique des manipulations
successives de produits différents, et après, bien
sûr, au moment de passer à table comme les
règles d’hygiène l’imposent.
• Ne pas réutiliser des ustensiles ayant déjà servi
(cuillère en bois, planche à découper sans les
avoir bien nettoyés au préalable).
• Attendre le refroidissement complet des
préparations avant de les stocker (exemple:
soupe).
• Limiter le nombre d’ouvertures de la porte et, en
tout état de cause, ne pas la laisser ouverte trop
longtemps pour éviter une remontée en
température du réfrigérateur.
• Disposer les aliments de telle sorte que l’air
puisse circuler librement tout autour.
II convient de vérifier régulièrement que la
température, notamment celle de la zone la plus
froide, est correcte et le cas échéant, d’ajuster le
thermostat en conséquence comme indiqué (page «
UTILISATION »).
La mesure de la température dans une zone (sur
une clayette, par exemple) peut se faire au moyen
d’un thermomètre placé, dès le départ, dans un
récipient rempli d’eau (verre). Pour avoir une
représentation fidèle de la réalité, lisez la
température sans manipulation des commandes ni
ouverture de porte.
Respect des règles d’hygiène
• Nettoyez fréquemment l’intérieur du réfrigérateur
en utilisant un produit d’entretien doux sans effet
oxydant sur les parties métalliques, puis rincer
avec de l’eau additionnée de jus de citron, de
vinaigre blanc ou avec tout produit désinfectant
adapté au réfrigérateur.
• Retirez les suremballages du commerce avant de
placer les aliments dans le réfrigérateur (par
exemple suremballages des packs de yaourts).
• Couvrez les aliments.
• Consultez la notice d’utilisation de l’appareil en
toutes circonstances et en particulier pour les
conseils d’entretien.
1) Chaîne de froid: maintien sans rupture de la
température requise d’un produit, depuis sa
préparation et son conditionnement jusqu’à son
utilisation par le consommateur.
Installation
• Assurez-vous, après avoir installé l’appareil, que
celui-ci ne repose pas sur le câble d’alimentation.
Important: en cas de dommage du câble il ne doit
être remplacé que par un professionnel qualifié.
• L’appareil se réchauffe sensiblement au niveau du
condenseur et du compresseur.Veillez à ce que l’air
circule librement tout autour de l’appareil. Une
ventilation insuffisante entraînerait un mauvais
fonctionnement et des dommages sur l’appareil.
• Suivez les instructions données pour l’installation.
• Après la livraison attendez 2 heures avant de
brancher l’appareil pour que le circuit frigorifique soit
stabilisé.
• Cet appareil est lourd. Faites attention lors de son
déplacement.
Veuillez lire attentivement ces remarques avant
d’installer et d’utiliser votre appareil. Nous vous
remercions de votre attention.
Protection de
l’environnement
Tous les matériaux marqués par le symbole
sont recyclables.
Déposez-les dans une déchetterie prévue à cet effet
(renseignez-vous auprès des services de votre
commune) pour qu’ils pulssent être récupérés et
recyclés
.
• Le système frigorifique et l’isolation de votre
appareil ne contiennent pas de C.F.C. contribuant
ainsi à préserver l’environnement.
• Les C.F.C. sont remplacés par des
hydrocarbures.
• Le circuit réfrigérant de cet appareil contient de
l’isobutane (R 600 A): les interventions doivent
être effectuées exclusivement par des personnes
qualifiées ayant reçues une formation spécifique
pour le R 600 A.
Ce gaz est néanmoins inflammable:
1. Ne faites pas fonctionner d’appareils électriques
(par exemple: sorbetières électriques,
mélangeurs ou de sèche cheveux pour accélérer
le dégivrage,...) à l’intérieur de votre appareil.
2. Pendant le transport et l’installation de votre
appareil, assurez-vous qu’aucune partie du
circuit n’est endommagée. Si tel est le cas:
• Evitez les flammes vives (briquet) et tout autre
allumage (étincelles).
• Aérez la pièce où se trouve l’appareil.
• Si vous vous débarrassez de votre appareil,
veillez à ne pas détériorer les circuits.
24
A L’ATTENTION DE L’INSTALLATEUR
CARACTERISTIQUES TECHNIQUES
Hauteur mm 1750
Largeur mm 600
Profondeur mm 625
Pouvoir de congélation kg/24h 9
Autonomie, en cas de panne, heures (*) 20
(*) Selon la Norme NFEN 28187
Cet appareil est conforme aux Directives
Communautaires suivantes:
-73/23 CEE 19/02/73 (Basse Tension) et
modifications successives;
-89/336 CEE 03/05/89 (Compatibilité
Electromagnétique) et modifications successives.
Emplacement
Placez de préférence votre appareil loin d’une
source de chaleur (chauffage, cuisson ou rayons
solaires trop intenses).
Veillez à ce que l’air circule librement tout autour de
l’appareil. Si toutefois vous désirez placer l’appareil
dans une niche ou directement sous un élément, il
est indispensable de laisser un espace de 100 mm
entre le dessus de l’appareil et l’élément supérieur.
Calez soigneusement l’appareil en agissant sur les
pieds réglables, de telle sorte qu’il soit légèrement
incliné vers l’arrière pour faciliter la fermeture des
portes.
Pour le bon fonctionnement de votre appareil, la
température ambiante du local doit être comprise
entre +16°C et +32°C. Au-delà de ces
températures, ses performances peuvent s’en
trouver diminuées.
Fixation des entretoises arrière
Dans le sac avec la documentation, il y a deux
entretoises qui doivent être montées dans le deux
coins supérieurs.
Pour cela:
Desserrez les vis et introduisez les entretoises sous
la tête de vis, puis resserrez.
INSTALLATION
NP008
100 mm15 mm
15 mm
A
B
D594
Important:
L’appareil doit
pouvoir être débranché à tout
moment; il est donc nécessaire que la prise murale
reste accessible une fois que l’installation est
terminée.
Loading...
