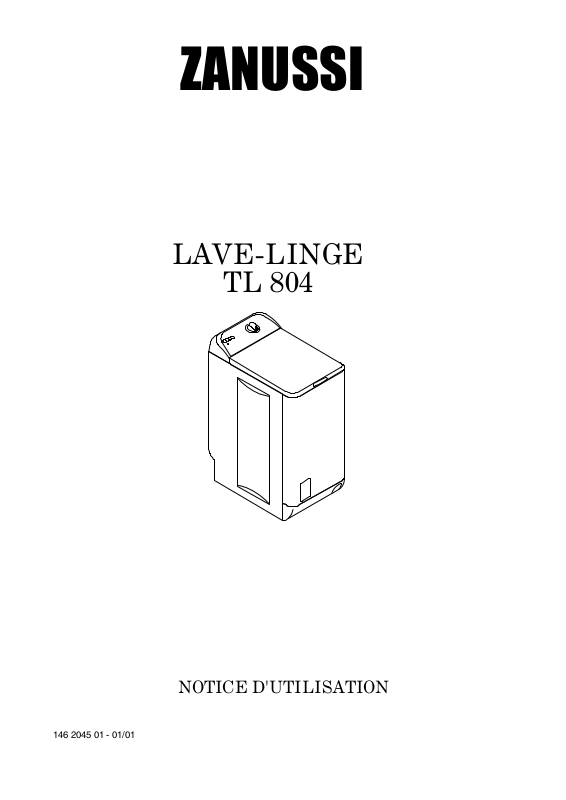

ZANUSSI
LAVE-LINGE
TL 804
NOTICE D'UTILISATION
146 2045 01 - 01/01
SOMMAIRE
A l'attention de l'utilisateur |
|
A l'attention de l'installateur |
|
Avertissements importants |
4/5 |
Caractéristiques techniques |
20 |
Description de l'appareil |
6 |
Installation |
|
Utilisation de votre lave-linge |
7 |
Débridage |
20 |
Comment faire un lavage |
8/9 |
Emplacement |
21 |
Tableau des programmes |
10/11 |
Mise à niveau |
21 |
Guide de lavage |
12-14 |
Déplacement de l'appareil |
21 |
Entretien et nettoyage |
15 |
Arrivée d'eau |
21 |
En cas d'anomalie de fonctionnement |
16/17 |
Vidange |
22 |
Conditions de garantie |
18 |
Branchement électrique |
22 |
Service Après-Vente |
19 |
|
|
Comment lire votre notice d'utilisation ?
Les symboles suivants vous guideront tout au long de la lecture de votre notice :
Instructions de sécurité
Conseils et recommandations
Informations liées à la protection de l'environnement
GRATUIT : Cet appareil doit vous être livré avec un bon de réduction d'ARIEL liquide
2
AVERTISSEMENTS IMPORTANTS
Conservez cette notice d'utilisation avec votre appareil. Si l'appareil devait être vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne. Le nouvel utilisateur pourra alors être informé du fonctionnement de celui-ci et des avertissements s'y rapportant.
Ces avertissements ont été rédigés pour votre sécurité et celle d'autrui.
Utilisation
Cet appareil a été conçu pour être utilisé par des adultes. Veillez à ce que les enfants n'y touchent pas et ne l'utilisent pas comme un jouet.
A la réception de l'appareil, déballez-le ou faites-le déballer immédiatement. Vérifiez son aspect général. Faites les éventuelles réserves par écrit sur le bon de livraison dont vous garderez un exemplaire.
Votre appareil est destiné à un usage domestique normal. Ne l'utilisez pas à des fins commerciales ou industrielles ou pour d'autres buts que celui pour lequel il a été conçu.
Ne modifiez pas ou n'essayez pas de modifier les caractéristiques de cet appareil. Cela représenterait un danger pour vous.
Débranchez toujours la prise de courant et fermez le robinet d'arrivée d'eau après utilisation de l'appareil.
Ne lavez en machine que les articles pouvant supporter ce traitement. Suivez les indications se trouvant sur l'étiquette dont chaque article est muni.
Ne lavez pas en machine le linge avec baleines, les tissus non ourlés ou déchirés.
Veillez à retirer avant chaque lavage les pièces de monnaie, épingles de sûreté, broches, vis, etc. Elles peuvent provoquer des dégâts importants, si elles sont laissées dans le linge.
Ne mettez pas dans le lave-linge les articles détachés à l'essence, à l'alcool, au trichloréthylène, etc. Si vous utilisez de tels détachants, attendez que le produit se soit évaporé avant de placer les articles dans le tambour.
Rassemblez les petits articles, tels que chaussettes, ceintures, etc. dans un petit sac de toile ou une taie. Cela dans le but d'éviter que ces pièces se glissent entre le tambour et la cuve.
Utilisez strictement la quantité de produit assouplissant indiquée par le fabricant. Un surdosage de produit assouplissant peut occasionner des traces indélébiles sur le linge.
Débranchez toujours le lave-linge avant de procéder à son nettoyage et son entretien.
Installation
Si l'installation électrique de votre habitation nécessite une modification pour le branchement de votre appareil, faites appel à un électricien qualifié.
Avant de procéder au branchement de votre appareil lisez attentivement les instructions figurant au chapitre "Branchement électrique".
Ne confiez les travaux hydrauliques nécessaires à l'installation de l'appareil qu'à un plombier qualifié.
Assurez-vous, après avoir installé l'appareil, que celui-ci ne repose pas sur le câble d'alimentation.
Cet appareil est lourd. Faites attention lors de son déplacement.
L'appareil doit être débridé avant utilisation. L'élimination incomplète des dispositifs de protection pour le transport pourrait occasionner des dommages à l'appareil ou aux meubles voisins : voir rubrique A L'ATTENTION DE L'INSTALLATEUR.
L'appareil doit être débranché lors de l'opération de débridage.
Veuillez lire attentivement ces remarques avant d'installer et d'utiliser votre appareil. Nous vous remercions de votre attention.
3
Les sécurités
Couvercle : votre lave-linge est équipé d'une sécurité interdisant la fermeture du couvercle de l'appareil lorsque les portes du tambour sont ouvertes. La mise en route est alors impossible.
Une sécurité électromécanique interdit l'ouverture du couvercle pendant tout le temps de fonctionnement de l'appareil et 2 minutes environ après la fin du programme.
Moteur lavage : une sécurité thermique protège le moteur contre tout risque de surcharge mécanique, surtension, sous-tension.
Chauffage : le chauffage ne peut s'effectuer que si la quantité d'eau nécessaire au lavage est introduite dans la cuve. Cette sécurité intervient notamment lors d'une coupure d'eau ou si l'on oublie d'ouvrir le robinet d'arrivée d'eau.
Anti-balourd : Cette sécurité permet à l'appareil de conserver une bonne stabilité pendant les essorages intermédiaires et l'essorage final.
Si pendant une phase d'essorage, le contrôle électronique anti-balourd détecte une mauvaise répartition de la charge de linge (petite charge ou linge noué), cette phase est interrompue et une nouvelle séquence d'essorage est programmée, séquence qui peut se reproduire jusqu'à ce que la charge soit correctement répartie, l'essorage pouvant alors se dérouler normalement. Cependant, si au bout de 5 minutes environ, la charge n'est toujours pas correctement répartie, cette phase d'essorage n'est pas effectuée.
A la fin du cycle, si vous constatez que votre linge n'est pas essoré, il est fort probable que le contrôle anti-balourd ait détecté une mauvaise répartition du linge lors de l'essorage final, à laquelle il n'a pu remédier; il vous est alors conseillé de programmer un nouvel essorage en prenant soin auparavant de détasser manuellement le linge.
Protection de l'environnement
Tous les matériaux marqués par le symbole sont recyclables. Déposez-les dans une déchetterie prévue à cet effet (renseignez-vous auprès des services de votre commune) pour qu'ils puissent être récupérés et recyclés.
Afin de réaliser des économies d'eau et d'énergie et, donc, de contribuer à la protection de l'environnement, nous vous conseillons de respecter les instructions suivantes :
-Utilisez si possible l'appareil à pleine capacité plutôt qu'avec des charges partielles (en veillant toutefois à ne pas surcharger le tambour).
-N'utilisez les programmes avec prélavage que pour du linge très sale.
-Adaptez la dose de lessive à la dureté de l'eau ainsi qu'à la charge et au degré de salissure du linge.
Si vous procédez à la mise à la casse de votre ancien appareil, mettez hors d'usage ce qui pourrait représenter un danger : coupez le câble d'alimentation au ras de l'appareil et neutralisez le dispositif de fermeture de porte.
En cas d'anomalie de fonctionnement, repor-
tez-vous à la rubrique "EN CAS D'ANOMALIE
DE FONCTIONNEMENT". Si malgré toutes les vérifications, une intervention s'avère nécessaire, le vendeur de votre appareil est le premier habilité à intervenir. A défaut (déménagement de votre part, fermeture du magasin où vous avez effectué l'achat ...), veuillez consulter l'Assistance Technique Consommateurs qui vous communiquera alors l'adresse d'un Service Après Vente.
En cas d'intervention sur votre appareil, exigez du service après-vente les pièces de rechange certifiées Constructeur.
4
DESCRIPTION DE L'APPAREIL
Programmateur
Touches
Tableau de programmes
Voyant
Couvercle
Poignée d'ouverture du couvercle
Levier pour mettre l'appareil sur roulettes
Trappe d'accès au filtre
La boîte à produits
Symboles
() prélavage (1)
() lavage (2) (poudre ou lessive liquide) (
) javellisation (3).
() assouplissant (4).
(5) trop-plein assouplissant.
1 |
2 |
34 |
|
5 |
|
5
UTILISATION DE VOTRE LAVE-LINGE
Le bandeau de commande
Important : ne jamais tourner la manette du programmateur
quand le lave-linge est sous tension.
1 2 3 4 5
1 Touche marche ""
Pour mettre l'appareil en fonctionnement, appuyez
sur cette touche : le voyant de fonctionnement
s'allume.
2 Voyant de fonctionnement
Il s'allume lorsque l'appareil est en fonctionnement
(touche "MARCHE" enfoncée). Il s'éteint lorsque le
cycle de lavage est terminé.
800
3 Touche réduction d'essorage 400
La touche 800/400 permet d'effectuer un essorage à 400 tr/min (touche enfoncée) ou à 800 tr/min (touche ressortie) sur les programmes coton. Si vous désirez terminer les programmes synthétiques, délicats et laine par un essorage court (programme 11), la vitesse d'essorage sera aussi 800 tr/min (touche ressortie) et 400 tr/min (touche enfoncée).
4 Touche blanc ""
Cette touche permet de laver une charge de coton à 90°C avec ou sans prélavage (programme 1 ou 2).
6
5 Touche demi-charge ""
Cette touche a pour effet de laver économiquement les petites charges de linge (jusqu'à 2,5 kg de linge résistant) en réduisant la quantité d'eau pendant les rinçages. Elle est sans effet pour les programmes synthétiques, délicats et laine.
6 Programmateur
Il permet de sélectionner le programme le plus adapté à la nature et au degré de salissure de votre linge.
Pour afficher le programme choisi, tournez la manette dans le sens des aiguilles d'une montre. Pendant le fonctionnement du lave-linge, la manette tourne au fur et à mesure que les opérations programmées s'effectuent.
Lorsque le programme choisi est terminé, l'appareil s'arrête automatiquement et le programmateur s'immobilise sur l'une des positions Arrêt ou Arrêt cuve pleine ""
Netournezjamaislamanetteduprogrammateurdans
lesensinversedesaiguillesd'unemontre.
