Estimado cliente,
Le rogamos leer atentamente estas instrucciones de uso y prestar particular atención a las normas de
seguridad escritas en las primeras páginas. Le aconsejamos conservar estas instrucciones para consultas
futuras y darlas al nuevo usuario en caso de venta del aparato.
Daños de transporte
Una vez desembalada la máquina, asegúrese de que no esté dañada. En caso de duda, evite ponerla en
función y diríjase al Centro de Asistencia local.
Algunos párrafos de este libro de instrucciones han sido identificados con símbolos que tienen el siguiente
significado:
El triángulo de advertencia subraya instrucciones muy importantes para Su seguridad o para el buen
funcionamiento del aparato. Le rogamos respetarlas.
ESPAÑOL
Las informaciones precedidas por este símbolo completan las instrucciones de uso y de utilización
práctica del aparato.
Este símbolo indica consejos e instrucciones para un empleo económico del aparato que respete el
ambiente.
Nuestra contribución al ambiente: utilizamos
papel reciclado.
15
Indice
Advertencias ..............................................17
Eliminación..................................................18
Consejos para la protección del
ambiente
........................................................18
Su nueva secadora................................19
Descripción del aparato ....................19
Instalación....................................................20
Colocación ........................................................20
Conexión eléctrica ............................................20
Kit de montaje sobre la lavadora ......................20
Conexión de un tubito de descarga ..................20
Reversibilidad de la puerta ................................20
Uso ....................................................................21
Cuadro de mandos ......................................21-22
Cuadro programas ............................................23
Secuencia de las operaciones ..........................24
Consejos útiles ..................................................25
Mantenimiento ..........................................26
Limpieza externa................................................26
Limpieza del filtro ..............................................26
Limpieza del condensador ................................26
Vaciado del contenedor de agua ......................26
Anomalías de funcionamiento ......27
Características técnicas
DIMENSIONES: Altura 85 cm
Anchura 60 cm
Profundidad 60 cm
CONEXION ELECTRICA: 220/230 V/50 Hz
POTENCIA MAXIMA ABSORBIDA: 2600 W
POTENCIA MINIMA DEL FUSIBLE: 16 A
CAPACIDAD DE CARGA MAXIMA: Algodón, lino 6 kg
Sintéticos 2.5 kg
CONSUMOS: Algodón, lino 3.64 kWh (5 kg seco para guardar)
Algodón, lino 3 kWh
Este aparato es conforme a las siguientes normas CEE:
- 73/23/CEE del 19/02/73 (norma sobre la baja tensión) y sucesivas modificaciones;
- 89/336/CEE del 03/05/89 (norma sobre la compatibilidad electromagnética) y sucesivas
modificaciones.
(5 kg húmedo para planchar)
16
Advertencias
Estas advertencias han sido previstas para vuestra seguridad. Por lo tanto es necesario leerlas atentamente
antes de instalar y utilizar el aparato.
Instalación
• Cualquier intervención eléctrica necesaria para la
instalación de este aparato debe ser efectuada por
personal especializado.
• Controle que el aparato no esté apoyado sobre el
cable de alimentación.
• Si el aparato está colocado sobre un piso cubierto
de moqueta, controle que entre las patas de apoyo
y el piso haya circulación de aire.
Uso
• El aparato ha sido proyectado para un uso
doméstico. El fabricante no asume responsabilidad
alguna por los daños provocados por un uso
impropio del aparato o por la inobservancia de las
instrucciones de uso.
• Desenchufe siempre el aparato después del uso.
• No debe poner ropa que gotea dentro de la
secadora.
• No introduzca en la secadora ropa que haya
estado en contacto con sustancias químicas, como
solventes para la limpieza a seco, pues son
sustancias volátiles y podrían provocar una
explosión.
• Controle siempre que en los bolsillos no se hayan
olvidado encendedores.
• No seque zapatos de lona ni zapatos deportivos ya
que podrían detenerse entre la puerta y el tambor
bloqueando el tambor.
• Deje la puerta entreabierta cuando no se usa el
aparato; esto permite una mejor conservación de la
junta de la puerta.
• Debe limpiar el filtro de la pelusa después de cada
ciclo.
• No use el aparato con el filtro dañado o sin el filtro
ya que existe el riesgo de incendio.
Seguridad en general
• Es peligroso modificar o tratar de modificar las
características técnicas de este aparato.
• No trate de reparar el aparato sin la ayuda de un
técnico. Las reparaciones efectuadas por personal
no especializado pueden provocar daños a
personas o averías. Póngase en contacto con el
Centro de Asistencia y solicite las piezas de
repuesto originales.
Seguridad para los niños
• Los niños no se dan cuenta de los peligros de los
aparatos eléctricos. Cuando el aparato está
funcionando vigile atentamente a los niños y no
los deje jugar con el aparato.
• Las piezas de embalaje (por ej. películas,
poliestireno), pueden ser peligrosas para los
niños. ¡Peligro de sofocación! Tenga las piezas
fuera del alcance de los niños.
• Asegúrese de que los niños o los pequeños
animales domésticos no entren en el tambor de la
secadora.
• Cuando quiera destruir el aparato, desenchúfelo,
corte el cable de alimentación y elimine el enchufe
con el cable restante. Inutilice el cierre de la
puerta: de esta manera los niños que están
jugando no se quedarán atrapados en el aparato.
ESPAÑOL
17
Eliminación
• Materiales de embalaje
Los materiales que incluyen el símbolo pueden
ser reciclados.
Para poder recuperarlos se deben depositar en los
espacios apropiados (o contenedores).
Consejos para la protección del ambiente
Para ahorrar energía y contribuir a la protección del
ambiente, aconsejamos atenerse a lo siguiente:
• El aparato trabaja en economía si se cargan las
cantidades máximas de ropa indicadas.
• Introduzca siempre ropa bien centrifugada. Cuanto
mayor es la velocidad de centrifugado, menor es el
gasto de electricidad y el tiempo de secado.
• No seque la ropa excesivamente, de esta manera
se evita la formación de pliegues y se ahorra
energía.
Seleccione el programa de secado en función del
tipo de ropa y del nivel de secado deseado.
• Aparato
Para una correcta eliminación de su viejo aparato,
Le aconsejamos utilizar las escombreras
autorizadas. ¡Ayúdenos a mantener limpia Su
ciudad!
• Para utilizar la carga máxima, la ropa que se debe
secar y guardar (secado para guardar) puede ser
secada junto con las prendas a planchar. A tal fin,
seleccione el programa para el secado de prendas
a planchar, saque estas últimas al final del
programa y luego finalice el secado de lo que
queda de la carga.
• Limpie regularmente el filtro y el condensador para
evitar tiempos de secado excesivos y un gasto
elevado de electricidad.
• Ventile el local de manera adecuada. La
temperatura ambiente no debe superar +35 °C
durante el secado.
18
Su nueva secadora
6
TC
S
6
6
5
E
A
B
F
G
H
C
D
E
E
L
E
C
T
R
O
N
I
C
S
E
N
S
O
R
345
2
1
Esta secadora conseguirá que su ropa lavada esté blanda y suave al tacto con cualquier tiempo.
El nivel de calidad elevado que se mantiene tanto durante la proyectatión como en la fabricación, asegura una
larga vida operativa a su aparato.
La máxima economía en el funcionamiento de su secadora se obtiene gracias a un gasto de electricidad muy
moderado y a tiempos de secado breves.

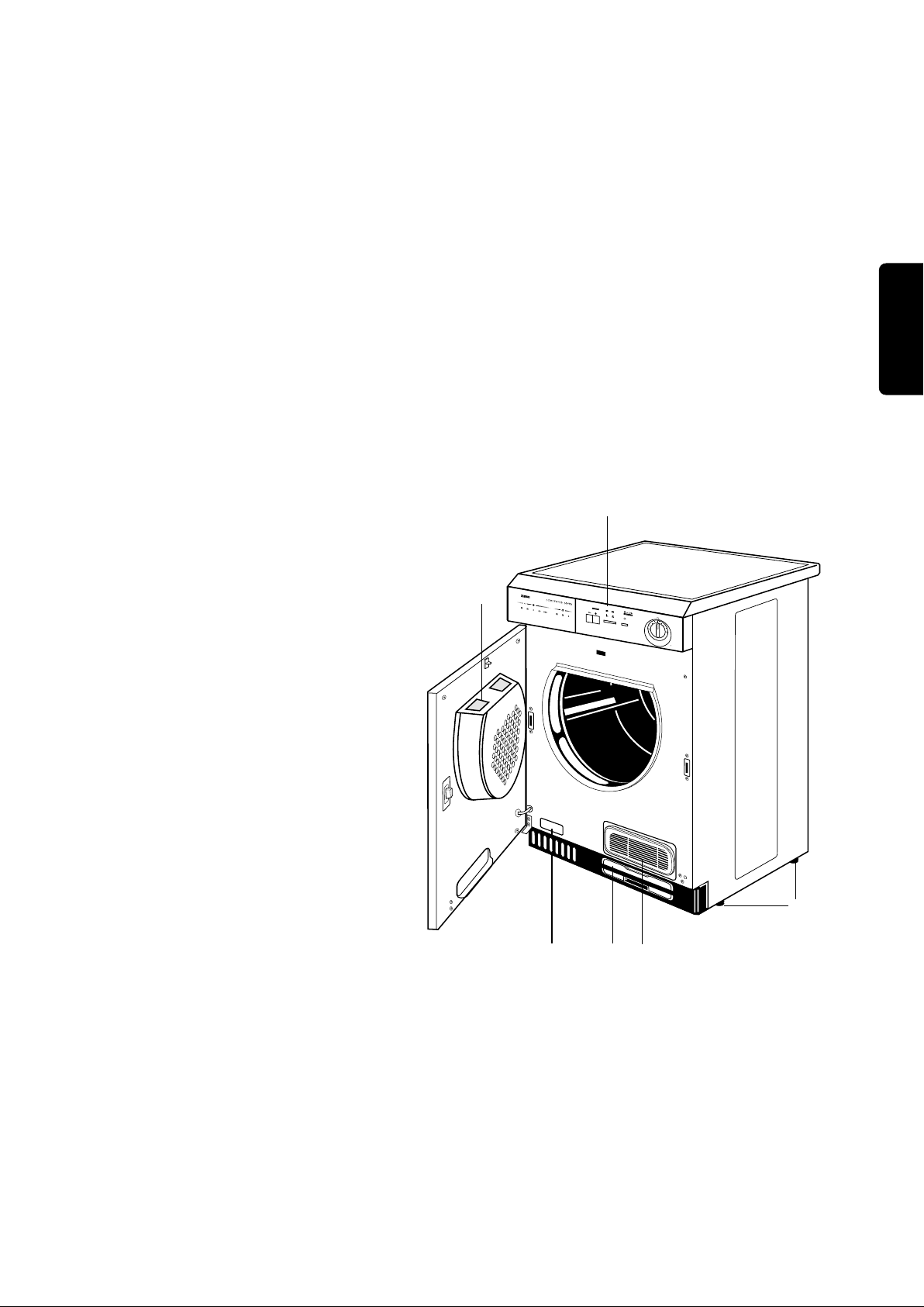

Descripción del aparato
1 Cuadro de mandos
2 Filtro
3 Tarjeta matrícula
4 Contenedor de agua
5 Condensador
6 Patas regulables
ESPAÑOL
19
P1046
C
P1043
A
B
A
B
C
P1044
Instalación
Colocación
La secadora debe ser instalada en un ambiente muy
bien ventilado.
Para un correcto funcionamiento debe ubicar el
aparato en posición perfectamente horizontal.
Asegúrese de esto con la ayuda de un nivel de aire.
Regulando las patas es posible compensar los
desniveles e inclinaciones del piso.
El ambiente en donde se instala la secadora tiene
que estar limpio, sin acumulaciones de polvo y la
rejilla de ventilación anterior no debe estar atascada.
Las patas no se deben quitar nunca.
No reduzca la distancia de la secadora desde el
piso con moqueta o alfombras de pelo alto. Esto
podría provocar una acumulación de calor que
perjudicaría el buen funcionamiento de la
máquina.
Importante
El aire caliente que la secadora emite puede llegar a
alcanzar una temperatura de 60°C. Por lo tanto el
aparato no debe ser instalado sobre pisos que no
sean resistentes a las temperaturas elevadas.
Mientras la secadora está funcionando, la
temperatura del cuarto en que se encuentra no debe
superar los 35°C, ya que podría afectar el
funcionamiento del aparato.
El aire debe circular libremente alrededor del
aparato, por lo tanto no obstruya las rejillas de
aspiración posteriores.
Kit de montaje sobre la lavadora
Si Ud. desea instalar la secadora encima de una
lavadora de carga frontal, en las tiendas de los
revendedores autorizados hay a disposición un kit
de montaje que le permite esta opción. Las
instrucciones para el montaje se encuentran en el
kit.

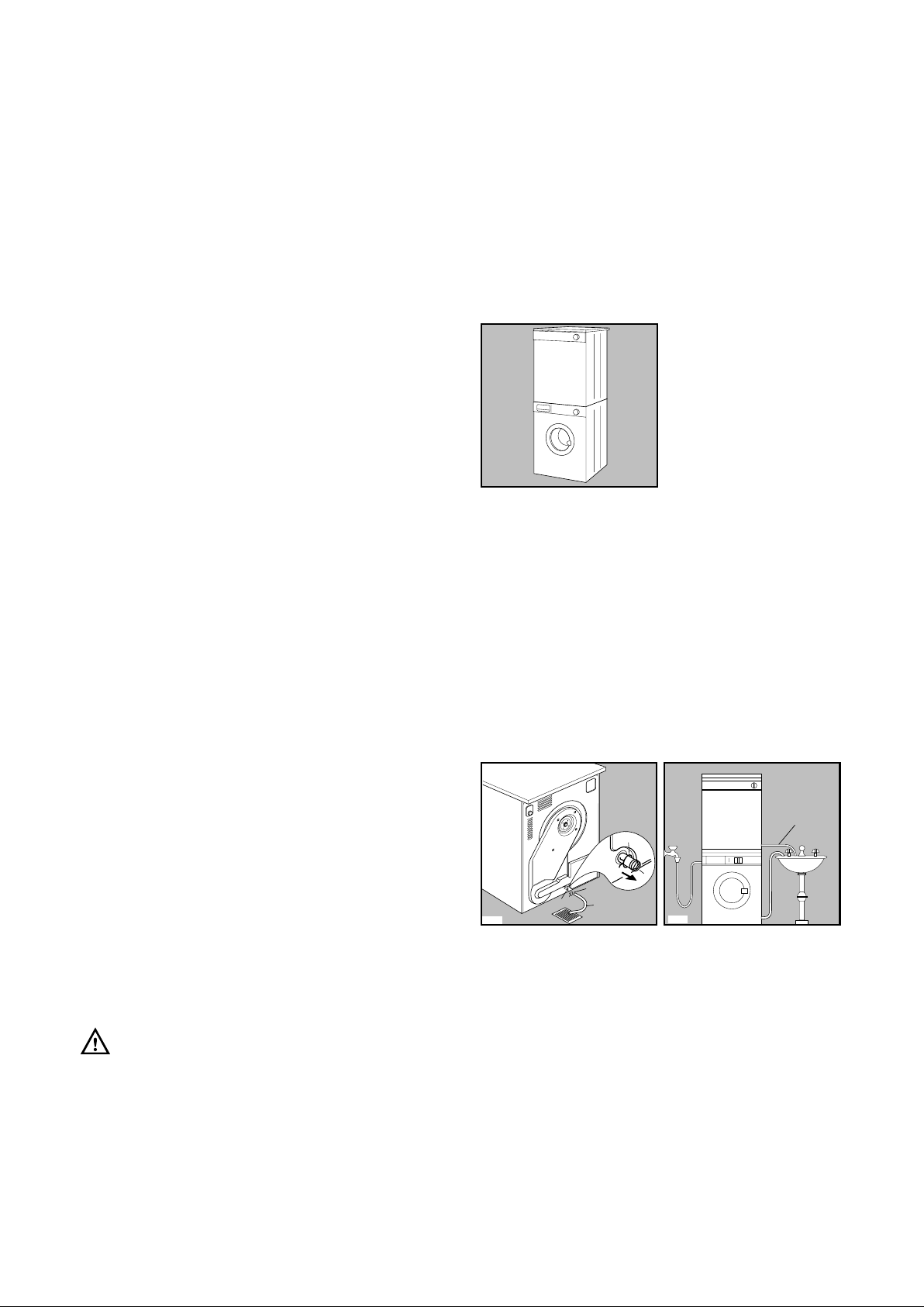

Conexión de un tubito de descarga
Si el lugar donde está instalada la secadora tiene un
conducto de descarga a tierra, el agua de
condensación puede ser evacuada mediante un
tubito que se compra fácilmente en comercio.
Para la conexión proceda como sigue:
• Quite la abrazadera A
• Quite el tubito de cierre B
• Introduzca a fondo el tubito de descarga C
• Fije el tubito C con la abrazadera A.
Conexión eléctrica
El aparato funciona con una tensión de 220-230 V,
monofásica, 50 Hz.
Controle que el equipo eléctrico doméstico pueda
sostener la carga máxima requerida (2,6 kW)
considerando también los otros eventuales
electrodomésticos en funcionamiento.
Conecte el aparato a una toma de tierra, en
conformidad con las normas en vigor.
El productor no se asume la
responsabilidad por daños causados a
personas o cosas debidos al no respeto de
las precauciones sobre la seguridad antes
mencionadas.
Si la secadora está instalada encima de la lavadora,
el agua de condensación puede ser evacuada
igualmente mediante el tubito como se indica en la
figura, recordando que el mismo debe estar
orientado hacia abajo.
Reversibilidad de la puerta
Para facilitar la carga o la descarga de la ropa, se
puede modificar el sentido de abertura de la puerta.
Esta operación debe ser efectuada por personal
especializado.
Diríjase al centro de asistencia técnica más cercano
a su domicilio.
20
Uso
12 346 8 10
57
9
A B F
G
H
C
D E
T
C
S
6
5
5
0
E
CONDENSER DRYER
ELECTRONIC SENSOR
AUTOREVERSE
Cuadro de mandos
ESPAÑOL
1 Tecla abertura puerta
Para abrir la puerta pulse esta tecla. Si se abre la
puerta mientras el aparato está funcionando, la
secadora se parará.
2 Tecla marcha/parada
Pulse esta tecla para encender el aparato.
Pulsándola nuevamente el aparato se apaga.
3 Luz piloto de funcionamiento
Se enciende pulsando la tecla “marcha/parada” y se
apaga pulsando nuevamente esta tecla.
4 Tecla reducción temperatura
Si se pulsa esta tecla, el aparato efectuará un ciclo
de secado a una temperatura inferior.
Se aconseja esta opción para ropa delicada. La luz
piloto correspondiente (5) se enciende y una señal
acústica suena. Esta tecla puede ser utilizada
también para el secado a tiempo.
La secadora calienta a 1400 W en lugar de 2400 W.
Si no se pulsa esta tecla, el secado se realiza con la
potencia máxima (2400 W).
7 Luz “parada señal acústica”
Se enciende pulsando la tecla correspondiente.
8 Tecla de arranque
Después que el programa o tiempo de secado ha
sido seleccionado, pulse esta tecla dos segundos
para arrancar el aparato.
Si se abre la puerta mientras el aparato está
secando la ropa, la tecla de arranque debe ser
pulsada nuevamente después de haber cerrado
la puerta para que el programa pueda continuar.
Esta tecla debe ser pulsada también después de un
apagón y después que se ha reinsertado el
contenedor de agua, si éste ha sido vaciado durante
el programa de secado.
En ambos casos la luz o (según la fase en
curso) relampaguea para avisar que se debe pulsar
otra vez la tecla de arranque.
9 Display fases programa
Después de haber arrancado el programa, la luz
piloto correspondiente a la fase en curso se
enciende.
5 Luz “reducción temperatura”
Se enciende pulsando la tecla correspondiente.
6 Tecla de parada señal acústica
Pulse esta tecla para suprimir la señal acústica
durante la fase “anti-pliegues” y cuando se pulsan
las teclas 4-6 y 8.
21
Luz “secado”
Esta luz señala que el aparato está efectuando la
fase de secado.
Luz “enfriamiento”
Esta luz se enciende cuando el aparato efectúa la
fase de enfriamiento. Esta fase dura 10 minutos y
empieza después de la fase de secado y antes que
empiece la fase anti-pliegues.
Si la luz o relampaguea, significa que se
debe pulsar otra vez la tecla de arranque para
reanudar el programa.
Luz “fin de programa”
Esta luz relampaguea cuando termina el programa
(después de la fase de enfriamiento) y sigue
relampagueando durante la fase anti-pliegues.
Luz “contenedor de agua lleno”
Esta luz relampaguea cuando el contenedor de agua
está lleno. El contenedor puede ser vaciado también
durante el programa de secado.
En este caso, una vez que haya reintroducido el
contenedor, pulse otra vez la tecla de arranque
para reanudar el programa.
Esta luz relampaguea también al final de la fase de
secado (tras el enfriamiento) y durante la fase antipliegues).
10 Mando selector de programas
El mando selector le permite seleccionar un secado
electrónico (graduación en letras) o a tiempo
(graduación en minutos).
Secado automático (programas
electrónicos)
Con estos programas el aparato funciona mediante
sensores de humedad. Lo único que usted tiene que
hacer es colocar el mando selector en el programa
requerido según el tipo de ropa y el grado de secado
deseado (véase el cuadro programas).
Secado a tiempo
Usted puede seleccionar un tiempo de secado de 60
minutos para el algodón y de 30 minutos para los
sintéticos para completar el secado, si es necesario.
Para anular un programa en curso gire el mando
selector en “0”.
Cuando termina el secado gire el mando selector en
“0” antes de abrir la puerta.
22
Cuadro programas
Secado automático (programas electrónicos)
Tipo de ropa
Algodón, lino
Sintéticos
(*) Conforme a las normas CEI 1121
Grado de secado
extra seco
seco para guardar
ligeramente húmedo
húmedo para planchar
húmedo para
cilindro planchador
extra seco
seco para guardar
ligeramente húmedo
Secado a tiempo
Tipo de ropa Tiempo de secado
requerido
Carga máxima
kg
6
6
6
6
6
2.5
2.5
2.5
Carga máxima
kg
(1)
(1)
Programa
A
B (*)
C
D (*)
E
F
G (*)
H
Posición
mando selector
ESPAÑOL
Algodón, lino
Sintéticos
(1) No sobrecargue nunca el tambor (por ejemplo, no introduzca edredones demasiado grandes)
Los tiempos de secado varían según :
• el tipo de ropa
• la cantidad de ropa
• el grado de centrifugado antes del secado
60 min
30 min
6
2.5
60’
30’
Ventilación con aire fresco
Esta posición en el mando selector puede ser utilizada para refrescar la ropa (p.ej. para eliminar un
persistente olor de naftalina).
Carga
Como es difícil calcular el peso de la ropa, se aconseja de cargar el tambor:
• completamente, pero sin comprimir, de algodón y lino;
• a la mitad, de sintéticos;
• a un tercio, de tejidos muy delicados.
23
Secuencia de las
operaciones
Antes de hacer funcionar el aparato la primera vez,
introduzca algunos trapos limpios, húmedos y
seleccione un tiempo de secado de 30 minutos. Así
estará seguro de que no habrá polvo o suciedad en
el tambor.
Secado
1. Enchufe el aparato.
2. Abra la puerta pulsando la tecla .
3. Introduzca las prendas en el tambor de una en
una, desplegándolas.
4. Cierre la puerta.
Asegúrese de que las prendas no queden
atascadas entre la puerta y el filtro.
5. Pulse la tecla marcha/parada :
la luz piloto de funcionamiento se enciende.
6. Seleccione el tiempo o el programa de secado.
7. Si necesario pulse la tecla y/o .
8. Pulse la tecla de arranque dos segundos: la
luz se enciende y el programa de secado
inicia.
El tambor gira en los dos sentidos durante el
secado.
Antes que se acabe el ciclo, una fase de
enfriamiento de 10 minutos empieza para enfriar
la ropa (la luz de control está encendida).
La señal acústica suena.
Al final de esta fase se puede sacar la ropa.
9. Si usted no saca la ropa, el aparato efectuará la
fase anti-pliegues por unos 30 minutos.
La señal acústica sonará cada 10 segundos (si no
se ha pulsado la tecla ).
Las luces y relampaguean
alternativamente.
Si usted no saca la ropa durante la fase antipliegues, el aparato se parará automáticamente al
final de esta fase: la luz piloto de funcionamiento
permanecerá encendida y las luces de control
y continuarán relampagueando.
Si se coloca el mando selector en “0”, las luces
y se apagan.
Pulse nuevamente la tecla para apagar el
aparato (la luz piloto de funcionamiento se apaga)
y saque la ropa del tambor.
Después de cada ciclo de secado
• Coloque el mando selector de programas en “0”.
• Apague el aparato pulsando la tecla . La luz
piloto de funcionamiento se apaga.
• Vacíe el contenedor de agua y limpie el filtro
(véanse las páginas siguientes).
¡Importante!
Si el programa de secado debe ser parado antes de
que finalice su ciclo, le recomendamos que coloque
el mando selector en la posición (enfriamiento) y
que espere hasta el final de esta fase antes de sacar
la ropa. De este modo se evitará que la temperatura
aumente de manera excesiva en el aparato.
Modificación del programa
Para cambiar un programa que está ejecutándose,
antes de todo se debe cancelarlo colocando el
mando selector en “0”. Seleccione el nuevo
programa y pulse la tecla de arranque .
24
Consejos útiles
• Trate de usar la secadora a plena carga, las
cargas pequeñas son antieconómicas.
La siguiente es una lista indicativa del peso
promedio de las prendas más comunes.
Sábana 700 - 1000 g
Manteles 400 - 500 g
Paños de cocina 70 - 120 g
Servilletas 50 - 100 g
Toallas pequeñas 150 - 250 g
Albornoces 1000 - 1500 g
Camisas de hombre 200 - 300 g
Fundas 100 - 200 g
Pijamas de hombre 400 - 500 g
Camisones 200 - 250 g
• Nunca seque las prendas siguientes en la
secadora:
Prendas particularmente delicadas como cortinas
de encaje, lana, seda, tejidos con aplicaciones en
metal, medias de nylon, prendas voluminosas
como chaquetas de invierno, cubrecamas, mantas
acolchadas, sacos de dormir, edredones o
cualquier otra prenda que contiene gomapluma o
materiales similares.
• Siga siempre las instrucciones indicadas en las
etiquetas de los vestidos:
• No seque la ropa excesivamente, de esta manera
se evita la formación de pliegues y se ahorra
energía.
• Evite introducir ropa oscura junto con las prendas
más claras como las toallas, porque la primera
podría atraer la pelusa.
• La ropa debe ser bien centrifugada antes de ser
introducida en la secadora.
• Los tejidos sintéticos deben ser centrifugados
brevemente (aprox. 30 segundos, o bien utilizando
el ciclo de centrifugado breve de vuestra lavadora).
• Los tejidos de punto (por ejemplo la ropa interior)
pueden achicarse levemente con el calor.
Recuérdelo cuando los compren.
• Se pueden secar también las telas almidonadas.
Para mantener el efecto de almidonado, elija el
programa “húmedo para planchar”. Para remover
los residuos de almidón del tambor, límpielo con
un trapo húmedo.
• Para evitar que haya electricidad estática al final de la
fase de secado, use un suavizante para tejidos
durante el lavado o un producto especial para las
secadoras.
• Quite la ropa cuando el aparato ha completado el
ciclo de secado.
• Si alguna ropa está todavía húmeda al final del
secado, seleccione un tiempo de al menos 30
minutos. Esto podría ser necesario en el caso de
ropa multi-estrato (por ejemplo cuellos, bolsillos,
etc.).
ESPAÑOL
se puede secar en la secadora
secado normal (alta temperatura)
secado delicado (baja temperatura)
no secar en la secadora
• Abroche las fundas de los almohadones y sábanas
para evitar que la ropa más chica se envuelva en
el interior. Cierre los botones a presión, cierres y
ganchitos y anude los cinturones y tiras de
delantales.
• Seleccione la ropa según el tipo y el grado de
secado requerido.
25
P0639
P0636
P1026
Contenedor
de agua
Mantenimiento
Se debe desenchufar el aparato antes de efectuar
cualquier operación de limpieza o de mantenimiento.
Limpieza externa
Use solamente agua y jabón y luego seque
cuidadosamente.
Importante: no use alcohol, solventes o productos
similares.
Limpieza del filtro
La secadora funcionará bien si el filtro está limpio.
El filtro recoge toda la “pelusa” que se acumula
durante el secado y de consecuencia debe ser
limpiado al final de cada programa con un paño
húmedo.
Tire el filtro hacia arriba para removerlo.
Limpie también la parte exterior, quitando toda la
pelusa.
Limpie también la junta de la puerta y el habitáculo
del condensador en el interior de la puerta con un
trapo húmedo.
¡Importante! No utilice objetos o herramientas
puntiagudos para limpiar los espacios entre las
placas, porque se podría dañar el condensador y
hacerlo permeable.
No use este aparato si el condensador no
ha sido colocado en su lugar.
Vaciado del contenedor de agua
El agua que sale de la ropa mientras se está
secando se recoge en un contenedor especial. Este
contenedor debe ser vaciado después de cada ciclo,
pero puede ser vaciado también durante el ciclo de
secado. Si usted se olvida de vaciar el contenedor,
la luz se encenderá en el cuadro de mandos y el
ciclo de secado se parará automáticamente también
si la ropa no se ha secado todavía.
La señal acústica sonará durante un minuto.
Importante: Quite también la pelusa alrededor del
filtro.
No se alarme por la cantidad de pelusa. Esto no se
debe a un desgaste excesivo de la ropa causado por
la secadora. Todas las fibras pierden pelusa durante
el secado; pero mientras en ocasión del secado al
aire libre este fenómeno no se nota, durante el
secado en el aparato la pelusa se recoge en el filtro.

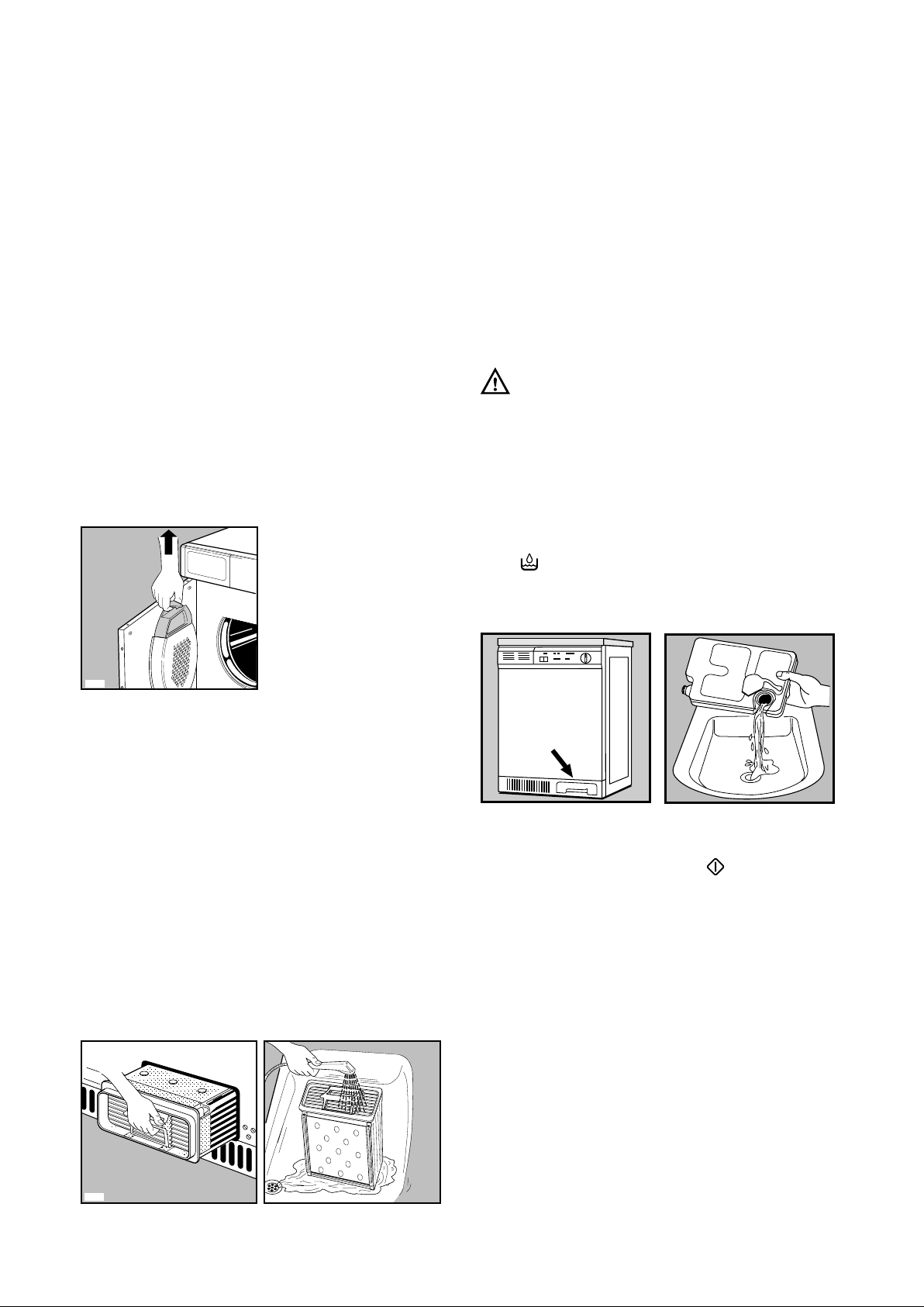

Limpieza del condensador
Quite la pelusa del condensador regularmente según
la frecuencia de uso y el tipo de ropa que se seca.
Limpie el condensador cada vez que hay pelusa.
Quite el condensador usando el tirador superior;
límpielo con una ducha de mano o con un cepillo
delicado.
Inserte el contenedor correctamente.
Una vez introducido el contenedor, se debe pulsar
otra vez la tecla de ARRANQUE para permitir la
continuación del programa.
Importante: el agua de condensación, después de
ser filtrada (por ejemplo con un filtro de café) se
puede usar en una plancha o para rellenar una
batería.
26
Anomalías de funcionamiento
Antes de ponerse en contacto con el Centro Asistencia Zanussi de zona, efectue los siguientes controles:
Problema Causa posible
• La secadora no funciona:
• El aparato no seca correctamente:
• La puerta está abierta.
• No hay electricidad.
• El fusible del contador está dañado.
• La tecla de arranque no ha sido pulsada.
• No se ha seleccionado el programa o el tiempo de
secado.
• El contenedor de agua está lleno.
• El filtro y/o el condensador están atascados.
• Ha sido seleccionado un tiempo de secado
insuficiente.
• El programa seleccionado no es apropiado para la
ropa.
• La ropa no ha sido centrifugada de manera
adecuada.
• El contenedor de agua está lleno.
• El tambor está sobrecargado.
• Ha sido seleccionada la función reducción
temperatura
• La secadora no ha sido instalada correctamente.
ESPAÑOL
Si las luces fases programa y las luces de las teclas y relampaguean de la derecha a la
izquierda, al inicio o durante el programa, apague el aparato pulsando la tecla . Pulse otra vez esta
tecla para volver a encender el aparato y pulse la tecla de Arranque . Si la avería persiste, diríjase al
Centro de Asistencia.
Si después de haber efectuado los controles antes
citados la avería persiste, llame el Centro de
Asistencia de zona, indicando el tipo de modelo y el
número de serie del aparato.
Estas informaciones figuran en la tarjeta matrícula.
27
Loading...
