Die Bedienungsblende
1. Betriebskontrolllampe
2. Ein/Aus-Taste
3. Temperatuwahltasten
4. Handgriff
5. Referenzmarke
6. Programmwähler
7. Programmanzeige
Während des Beitriebes dreht sich der
Programmwähler im Uhrzeigersinn und zeigt so die
jeweilige Position des Spülprogramms an.
Die Sinnbilder haben die folgende Bedeutung:
Vorspülen
Hauptspülen
Klarspülgang kalt
Klarspülgang warm
Trocknung
8. Programmübersicht
Gerätebeschreibung
1. Härtebereich Einstellung
2. Nivellierelemente
3. Geschirrkorbarretierung
4. Salzbehälter
5. Unterer Sprüharm
6. Behälter für Reiniger
7. Bedienblende
8. Typenschild
9. Behälter für Klarspüler
10. Flächensieb
11. Zentralsieb
12. Oberere Sprüharm
13. Oberer Geschirrkorb
2
3
4
5
6
8
9
10
11
12
IN85
13
1
7
Page 3
3
Spülprogramme
Programm Verschmutzungsgrad
und Geschirrart
Einzudrückende
Taste(n)
Programm-
wähler
Spülmittelmenge
Hauptspülen
Vor spülen
Normal verschmutzt.
Geschirr und Besteck
Leicht verschmutzt.
Geschirr und Besteck
Leicht verschmutzt.
Geschirr und Besteck
Normal verschmutzt.
Geschirr und Besteck
Leicht verschmutzt.
Geschirr und
Partygeschirr
Alles.
Teilladung (im Laufe
des Tages ganz
aufzufüllen).
Programmbeschreibung
Normal 65°c
mit Vorspülen
*
Bio 50°c
mit Vorspülen
Bio 50°c
ohne Vorspülen
Normal 65°c
ohne Vorspülen
**
Schnell-
Programm 50°c
Vorspül-
Programm
Vorspülen kalt
Hauptspülen 65°C
1 Klarspülgang kalt
1 Klarspülgang warm
Trocknung
Vorspülen kalt
Hauptspülen 50°C
1 Klarspülgang kalt
1 Klarspülgang warm
Trocknung
Hauptspülen 65°C
1 Klarspülgang kalt
1 Klarspülgang warm
Trocknung
Hauptspülen 50°C
1 Klarspülgang kalt
1 Klarspülgang warm
Trocknung
Hauptspülen 50°C
1 Klarspülgang kalt
1 Klarspülgang warm
1 Spülgang kalt, um
das Antrocknen von
Speiseresten zu
vermeiden.
*
Vergleichsprogramm für Prüfnorm EN 50242 (Siehe "Hinweis für Prüfinstitute").
**
Dies ist ein Sonderprogramm zum Kurzspülen von leicht verschmutzten Tellern, Gläsern und Tassen (Töpfe
ausgenommen). Es ist möglich, das Geschirr nach dem Schnellprogramm sofort wiederzuverwenden.
Aufgrund der Programmkürze ist hier kein Trocknungsvorgang vorgesehen.
25 g 5 g
25 g 5 g
30 g /
30 g /
30 g /
/ /
A
A
65
+
Ein/Aus
65
+
Ein/Aus
Ein/Aus
BIO
+
Ein/Aus
BIO
+
Ein/Aus
BIO
+
Ein/Aus
B
B
C
D
Page 4
4
1. Prüfen Sie, ob die Siebe sauber
sind
2. Prüfen Sie, ob Salz und
Klarspülmittel vorhanden sind
3. Einordnung des Geschirrs in
die Maschine
Entfernen Sie grobe Speisereste vom Geschirr.
Ziehen Sie den unteren Korb heraus und ordnen
Sie darin Töpfe, Teller und Besteck ein.
Ziehen Sie den oberen Korb heraus und ordnen
Sie darin Teller, Untertassen, Gläser, Tassen usw.
ein.
Schieben Sie die Körbe nach dem Einordnen
wieder in die Maschine zurück.
4. Kontrollieren Sie, ob die
Sprüharme sich frei drehen
können.
5. Dosierung des Reinigers
6. Schließen Sie den Deckel
7. Schließen Sie die Tür des
Geschirrspülautomaten
8. Einstellung des
Spülprogrammes
Drehen Sie den Programmwählerknopf nach
rechts, bis die Referenzmarke auf dem
Programmwählerknopf mit der gewünschten
Spülprogrammes übereinstimmt.
Wählen Sie die Temperatur nach den Angaben der
Programmtabelle (siehe "Einzudrückende
Taste(n)").
9. Starten des Spülprogrammes
Drücken Sie die Ein/Aus-Taste;die
Betriebskontrolllampe leuchtet auf und das
Programm läuft an.
10. Am Ende des Spülprogrammes
Nach Beendigung des Spülprogrammes bleibt die
Maschine automatisch stehen.
11. Stellen Sie die Spülmaschine ab
Schalten Sie die Maschine durch Drücken der
Ein/Aus-Taste aus, die Betriebskontrolllampe
erlischt.
Öffnen Sie die Tür.
Warten Sie einige Minuten, bevor Sie das Geschirr
entnehmen: dadurch vermeiden Sie
Verbrennungen und die Trocknung wird begünstigt.
Um zu vermeiden, daß Wassertropfen vom oberen
Korb auf das Geschirr im unteren Korb fallen, ist es
empfehlenswert, zuerst den unteren und dann den
oberen Korb zu entleeren.
Vorsicht
Obwohl eine Sicherheitseinrichtung den
Betrieb des Gerätes unterbricht, darf während
des heißen Spülgangs die Tür nicht geöffnet
werden. Es besteht Verbrennungsgefahr! Auch
unmittelbar nach Beendigung des
Spülprogramms kann beim Öffnen der Tür
heißer Dampf entweichen.
Arbeitsschritte
Page 5
5
Geschirr einordnen
Vor dem Einordnen des Geschirrs in den
Geschirrspülautomaten, sollten alle groben Speisereste
entfernt werden, um Verstopfungen der Siebe zu vermeiden
und eine gründliche Reinigung zu gewährleisten.
Ordnen Sie keine kleinen Gegenstände ein, die
durch die Körbe fallen könnten.
Zum Einordnen des Geschirrs ziehen Sie die Geschirrkörbe
heraus.
Unterkorb
Im unteren Geschirrkorb werden Töpfe, Deckel, Teller,
Salatschüsseln, Besteck usw. eingeordnet.
Vorlegeteller und große Deckel sind vorzugsweise am Rand
des Korbes zu verteilen, wobei darauf zu achten ist, daß der
obere Sprüharm in seiner Bewegung nicht behindert wird.
Besteckkorb
Messer mit langer Klinge in aufrechter Lage sind
potentielle Gefahrenquellen.
Lange und/oder scharfe Bestecke sowie
gebogene Messer sollten horizontal in den
oberen Korb eingeordnet werden.
Beim Einordnen oder Herausnehmen scharfer
Gegenstände wie z.B. Messer vorsichtig
vorgehen.
Das Besteck sollte in dem Besteckkorb so eingeordnet
werden, daß die Griffe nach unten zeigen.Falls diese unten
herausragen und dabei den unteren Sprüharm blockieren,
so ist das Besteck umgedreht zu stellen.
Für eine bessere Reinigung wird empfohlen, die Löffel mit
anderem Besteck zu mischen, damit sie nicht ineinander
fallen können.
Silberbesteck soll nicht zusammen mit anderen Metallen
gespült werden.
Für bessere Leistungen empfehlen wir den/die mitgelieferten
Trennbelag/Trennbeläge zu verwenden (wenn es die Form
und die Größe des Bestecks gestatten).
UI49
UI19
Verwendung Ihres Geräts
UI04
UI71
Page 6
6
Oberkorb
Im Oberkorb werden Tassen, Gläser, Salatschüsseln,
Untertassen, Dessertteller bis zu einem Durchmesser von
24 cm eingeordnet.
Wenn Teller in den Oberkorb gestellt sollen, die Teller nach
vorne neigen (siehe Abbildung).
Gläser mit langem Stiel können umgedreht in den höheren
Tassenfächern eingehängt werden.
In den oberen Geschirrkorb kommen vorzugsweise leichte
Gegenstände, wie Plastikschüsseln usw. Beschweren Sie
diese Teile mit anderen Geschirrteilen.
Prüfen Sie nach dem Einordnen des Geschirrs,
ob die Sprüharme sich frei drehen Können.
Höhenverstellung des oberen Korbes
Wenn üblicherweise große Teller (mit einem Durchmesser
von 27 bis 31 cm) verwendet werden, können sie im unteren
Geschirrkorb eingeordnet werden, wobei der obere
Geschirrkorb höher gestellt werden muß.
Die Höhenverstellung ist folgendermaßen durchzuführen:
1. Die vorderen Arretierungen (A) des oberen
Geschirrkorbes nach außen drehen und den Korb
herausziehen.
2. Den Geschirrkorb in der höheren Stellung einschrieben
und die Arretierungen (A) nach vorne drehen.
Warnung!
In dieser Position wird jedoch das
Fassungsvermögen des oberen Geschirrkorbes
verringert: es können nur Teller mit einem
maximalen Durchmesser von 20 cm eingestellt
werden und die erhöhten
Tasseneinordnungsfächer sind nicht nutzbar.
Schließen Sie nach dem Einorden des Geschirrs
immer die Tür, da eine offene Tür eine
Gefahrenquelle darstellt.
US49
A
RC01
US70
Page 7
Abmessungen Breite 59.6 cm
Höhe 81.8 - 87.8 cm
max.Tiefe 57.5 cm
max.Tiefe bei geöffneter Türe 111.4 cm
Betriebsspannung/Frequenz 230 V - 50 Hz
Leistungsaufnahme Umwälzpumpe 200 W
Leistungsaufnahme Heizelement 2100 W
Gesamtleistung 2300 W
Leitungswasserdruck min. 50 kPa (0.5 bar)
max. 800 kPa (8 bar)
Anschluß des Wasserzulaufschlauches Wasser kalt/warm max. 60°C
Fassungsvermögen 12 Maßgedecke
Technische Daten
7
Hinweis für Prüfinstitute
Vor einer Prüfung muß der Salzbehälter des Entkalkers und der Spülmittelbehälter gefüllt werden.
Prüfnorm: EN 50242
Vergleichsprogramm: Bio 50°c mit Vorspülen
Beladung: 12 Maßgedecke
Klarspülmittelwähler: Position 5
Reinigerdosierung: 25 g im Behälter
5 g auf dem Behälterdeckel
Oberen Korb laden
Besteckkorb laden
UI49
Unteren Korb laden
US57
UI72
Page 8
8
Sicherheitsvorrichtungen zum Schutz
vor Überschwemmung

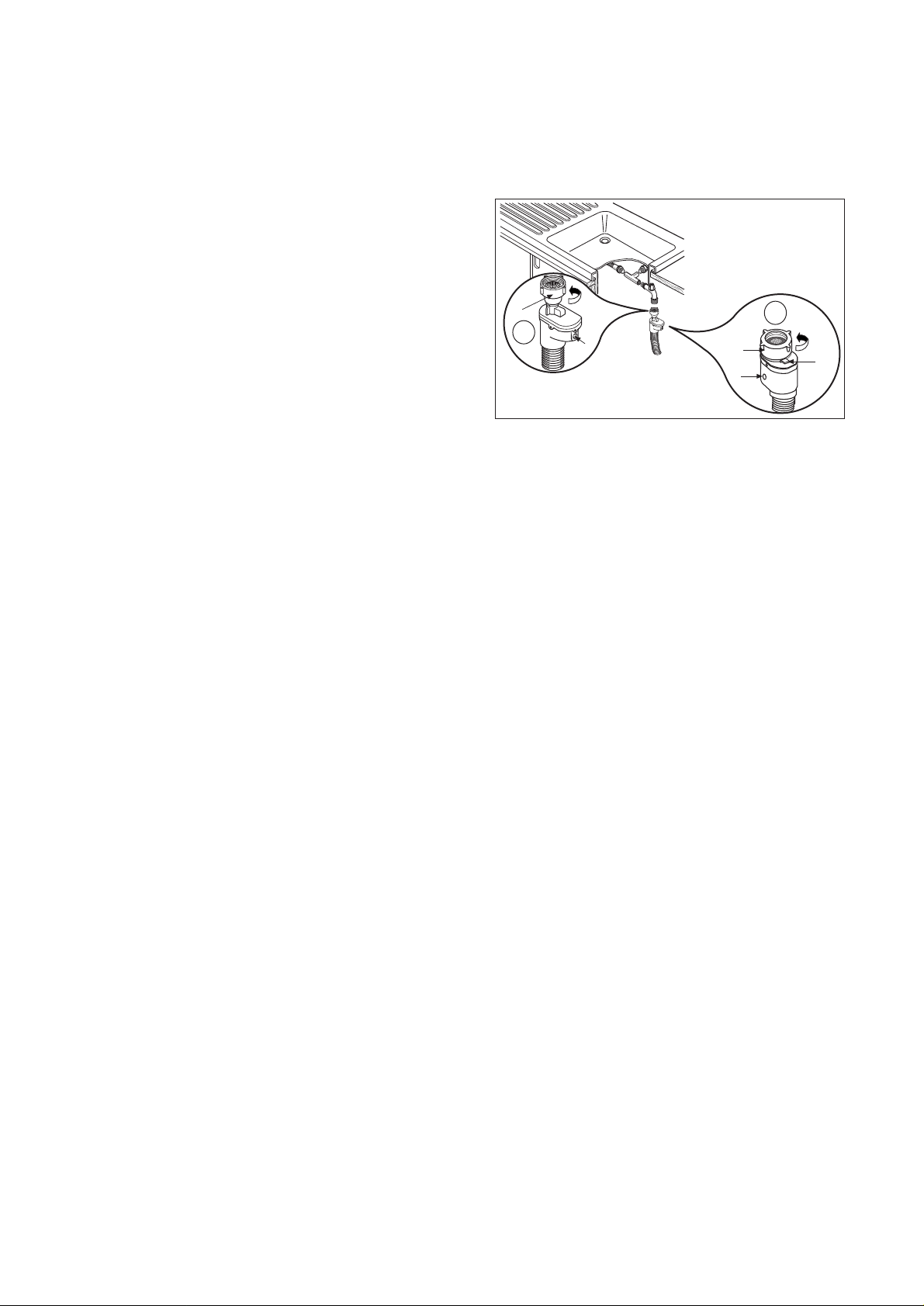

● Dieser Wasserzulaufschlauch ist mit einer
Sicherheitsvorrichtung versehen, um den Wasserzufluß
auszuschalten, falls es durch Verschleiß zu einem
Schaden des inneren Schlauches kommen sollte.
Das Auftauchen des roten Zeichens an der Öffnung
(B - ➀ ➁) zeigt einen solchen Schaden an.In diesem
Fall müssen Sie den Wasserhahn schließen und den
Wasserzulaufschlauch ersetzen lassen.Diese
Vorrichtung ist stets eingeschaltet, auch wenn die
Maschine nicht in Betrieb ist.
Der mitgelieferte Dichtungsring muß in der
Schlauchverschraubung (A - ➀ ➁) fest eingesetzt
werden.
Hinweis!
nur für lockerungssichere Wasserzulaufschläuche
➁.
Zur Abnahme des Wasserzulaufschlauchs auf den
gelben Knopf der Lockerungssicherung (➁ - C) drücken
und den Klemmring gegen den Uhrzeigersinn drehen.
● Zum Schutz vor Überschwemmungen ist dei
Geschirrspülmaschine mit einer Schutzvorrichtung an
der Bodewanne ausgestattet.
Diese Vorrichtung schaltet die Wasserzufuhr bei einer
Undichtheit innerhalb des Geräts ab.Die
Schutzvorrichtung ist nur im eingeschalteten Zustand
aktiv.
In diesem Fall den schließen Sie den Wasserhahn
zudrehen und den Kundendienst verständigen.
B
A
B
A
C
CA13
1
2
