Zanussi I55.42LTR User Manual

Download

Page 1

I 55.42 LTR

Page 2

SOMMAIRE

A l’attention de l’utilisateur A l’attention de l’installateur

Avertissements importants

Description de l’appareil

Utilisation de votre cuisinière

Conseils d’utilisation

Entretien et nettoyage

En cas d’anomalie de fonctionnement

Conditions de garantie

Service Après Vente

Comment lire votre notice d’utilisation ?

Les symboles suivants vous guideront tout au long de la lecture de votre notice d’utilisation.

Consignes de sécurité

Caractéristiques techniques

Installation

Tableau des injecteurs

Remplacement de l’ampoule d’éclairage

Instructions de sécurité

Description d’opérations étape par étape

Conseils et recommandations

Informations liées à la protection de l’environnement

Page 3

AVERTISSEMENTS IMPORTANTS

Conservez cette notice d’utilisation avec votre appareil. Si l’appareil devait être vendu ou cédé à une autre personne, assurez-vous que la notice d’utilisation l’accompagne. Le nouvel utilisateur pourra alors être informé du fonctionnement de celui-ci et des avertissements s’y rapportant . Ces avertissements ont été rédigés pour votre sécurité et celle d’autrui.

Utilisation

• Cet appareil a été conçu pour être utilisé par des adultes. Veillez à ce que les enfants n’y touchent pas et ne l’utilisent pas comme un jouet.

• A la réception de l’appareil, déballez-le ou faites-le déballer immédiatement. Vérifiez son aspect général. Faites les éventuelles réserves par écrit sur le bon de livraison ou sur le bon d’enlèvement dont vous garderez un exemplaire.

• Votre appareil est destiné à un usage domestique normal. Ne l’utilisez pas à des fins commerciales ou industrielles ou pour d’autres buts que celui pour lequel il a été conçu.

• Ne modifiez pas ou n’essayez pas de modifier les caractéristiques de cet appareil. Cela représenterait un danger pour vous.

• Avant d’utiliser votre cuisinière pour la première fois, faites chauffer le four à vide afin d’éliminer l’odeur du calorifuge et les graisses de protection utilisées lors de la fabrication :

- Levez le couvercle,

- Enlevez le(s) accessoire(s) du four,

- Enlevez les éventuels autocollants

étiquettes publicitaires, pellicule de protection des enjoliveurs,

- Chauffez le four en positionnant la

commande four sur le repère maxi pendant 45 minutes environ. Pendant cette opération, votre appareil fume. Aérez convenablement la pièce pour limiter les odeurs et le dégagement de fumée.

Prenez également la précaution de nettoyer le(s) accessoire(s) du four avec un détergent doux. Rincez et séchez soigneusement.

• L’utilisation d’un appareil de cuisson au gaz conduit à la production de chaleur et d’humidité dans la pièce où il est installé. Veillez à assurer une bonne aération de la cuisine : maintenez ouverts les orifices d’aération naturelle ou installez un dispositif d’aération mécanique.

• Une utilisation intensive et prolongée de l’appareil peut nécessiter une aération supplémentaire en ouvrant la fenêtre, ou une aération plus efficace, par exemple en augmentant la puissance de la ventilation mécanique si elle existe.

• Si vous utilisez un appareil électrique à proximité de votre cuisinière (par exemple un batteur électrique), assurezvous que le câble d’alimentation de cet appareil électrique ne soit pas en contact avec la surface chaude de la cuisinière ou coincé dans la porte du four.

• Surveillez attentivement la cuisson lors de fritures dans l’huile ou la graisse (pomme de terre frites, beignets,...) : les graisses surchauffées s’enflamment facilement.

• N’utilisez pas de récipients instables ou déformés : ils pourraient se renverser et être la cause de dommages corporels.

• Ne tirez jamais votre appareil par la poignée de la porte du four.

• En plus du(des) accessoire(s) fournis avec votre appareil, n’utilisez que des plats, des moules à gâteaux, ... résistants à de hautes températures (suivez les instructions des fabricants).

• Ne stockez pas de produits d’entretien ou de produits inflammables dans le tiroir (si votre appareil en est équipé) ou à proximité de l’appareil.

• Sur la porte ouverte du four :

- ne posez pas de charge lourde,

- assurez-vous qu’un enfant ne puisse ni

monter, ni s’asseoir.

• En enfournant ou en sortant vos plats du • Avant de procéder au nettoyage de votre

Page 4

four, prenez la précaution de ne pas vous approcher du(des) élément(s) chauffant(s) et utilisez des gants thermiques de cuisine.

• Ne placez jamais de papier aluminium directement en contact avec la sole, la chaleur accumulée pourrait entraîner une détérioration de l’émail.

• N’employez jamais la lèchefrite comme plat à rôtir.

• Pour éviter d’endommager les commandes de votre appareil, ne laissez pas la porte ouverte lorsqu’il est en fonctionnement ou encore chaud.

• Un brûleur doit présenter une flamme régulière. Evitez tout courant d’air. Si la flamme présente une anomalie, nettoyez le brûleur. Si l’anomalie persiste, faites appel au service après vente.

• Après utilisation de votre cuisinière, assurez-vous que toutes les manettes se trouvent sur la position « arrêt ».

• Veillez à ne rien laisser sur la table pendant l’utilisation des brûleurs (torchons, feuilles d’aluminium, etc...).

• Essuyez les salissures qui se trouvent sur la surface du couvercle avant de l’ouvrir.

• Lorsque le four est en fonctionnement, le couvercle doit être relevé.

• Avant de fermer le couvercle, éteignez tous les brûleurs et attendez que le dessus du plan de cuisson soit refroidi afin de ne pas endommager le couvercle.

• Changez le tuyau d’arrivée du gaz un peu avant l’expiration de la date de vieillissement indiquée sur celui-ci.

• N’utilisez jamais de bouteille de propane dans votre cuisine ou autre local fermé.

• Eloignez les jeunes enfants de l’appareil pendant son fonctionnement. Vous éviterez ainsi qu’ils se brûlent en touchant la surface de la table, en renversant un récipient de cuisson ou en touchant la façade chaude de votre appareil.

• Assurez-vous que les enfants ne manipulent pas les commandes de l’appareil.

appareil, vérifiez qu’aucun élément n’est sous tension (toutes les commandes doivent se trouver sur la position « arrêt ») et que les parois soient suffisamment refroidies.

• Ne faites jamais fonctionner votre table de cuisson à vide (sans récipient dessus).

• Pour obtenir de bons résultats culinaires et d’utilisation, veillez à ce que votre appareil soit toujours propre ; lors de la cuisson de certaines préparations, les projections graisseuses peuvent dégager des odeurs désagréables.

• Nettoyez votre appareil après chaque utilisation, afin de garantir un fonctionnement correct.

• N’utilisez jamais d’appareils à vapeur ou à haute pression pour nettoyer le four (exigences relatives à la sécurité électrique).

Installation

• L’installation de votre appareil doit être réalisée par un technicien qualifié.

• Si l’installation électrique de votre habitation nécessite une modification pour le branchement de votre appareil, faites appel à un électricien qualifié.

• L’appareil doit être débranché pendant l’installation ou dans l’éventualité d’une intervention.

• Les réparations ne doivent être effectuées que par un service après vente qualifié. Une réparation non conforme peut être la cause de graves dommages.

Veuillez lire attentivement ces remarques avant d’utiliser et d’installer cet appareil. Nous vous remercions de votre attention. Notre responsabilité ne saurait être engagée, en cas de mauvaise utilisation et de non respect des règles de sécurité. Veillez également à respecter scrupuleusement les instructions d’entretien et de nettoyage.

Page 5

Protection de l’environnement

Tous les matériaux marqués par le symbole

sont recyclables. Déposez-les dans une déchetterie prévue à cet effet (renseignezvous auprès des services de votre commune) pour qu’ils puissent être récupérés et recyclés.

En cas d’anomalie de fonctionnement, le service après vente du vendeur de votre appareil est le premier habilité à intervenir. A défaut (déménagement de votre part, fermeture du magasin où vous avez effectué l’achat...), veuillez consulter le Service Conseil Consommateurs qui vous communiquera l’adresse d’un service après vente.

En cas d’intervention sur votre appareil, exigez du service après vente les pièces de rechange certifiées Constructeur.

Page 6

DESCRIPTION DE L’APPAREIL

Le bandeau de commande

ZANUSSI

110

100

MINUTEUR

2 3

1. Interrupteur d’éclairage du four.

2. Interrupteur du tournebroche.

3. Manette de commande de minutiere

4. Manette de commande du four/gril.

5. Manette de commande du brûleur arrière

gauche.

6. Manette de commande du brûleur avant

gauche.

FOUR

TABLE

GAZ

GAZ GAZ GAZ

7. Manette de commande du brûleur avant droit.

8. Manette de commande du brûleur arrière droit.

9. Interrupteur d’allumage électronique des brûleurs de table.

La table de cuisson

1. Brûleur avant gauche (rapide)

2. Brûleur arrière gauche (semi-rapide)

3. Brûleur arrière droit (rapide)

4. Brûleur avant droit (auxiliaire)

Page 7

UTILISATION DE VOTRE CUISINIERE

1. Le four

Mise en service

Avant la première utilisation de votre four faites-le chauffer une fois à vide. Assurez-vous alors que la pièce soit suffisamment aérée : VMC (Ventilation Mécanique Contrôlée) en fonctionnement ou fenêtre ouverte.

Comment procéder ?

1. Levez le couvercle.

2. Enlevez le(s) accessoire(s) du four.

3. Retirez les éventuels autocollants, étiquettes publicitaires, pellicule de protection des enjoliveurs.

4. Chauffez le four en positionnant la manette de commande du four sur le repère maxi pendant 45 minutes environ.

Nettoyez le(s) accessoire(s) avec un détergent doux. Rincez et séchez soigneusement.

La porte est chaude pendant le fonctionnement du four. Eloignez les jeunes enfants. Lorsque le four est en fonctionnement, le couvercle de la cuisinière doit être relevé afin d’éviter toute surchauffe.

Utilisation

Le four peut être utilisé en cuisson traditionnelle ou en gril. Ces deux modes ne peuvent être utilisés simultanément.

Le brûleur du four est équipé d’une sécurité thermocouple. Dans le cas d’une extinction accidentelle de la flamme (courant d’air violent, débordement important d’un liquide,...) une sécurité par thermocouple coupe l’alimentation en gaz du four.

Page 8

En mode traditionnel, le réglage se fait sur 8 graduations. Pour passer de la cuisson traditionnelle à la cuisson au gril, il est nécessaire d’éteindre le brûleur du four puis d’allumer le gril.

La manette de commande du four/gril permet de choisir la température de cuisson appropriée et de mettre en fonctionnement l’élément gril.

Correspond à la position arrêt

1 - 8 Plage de températures du four

Correspond à la position gril

Pour allumer le brûleur du four

1. Ouvrez la porte du four.

2. Soulevez le petit couvercle protégeant l’orifice d’allumage, tournez la manette du four dans le sens inverse des aiguilles d’une montre jusqu’au repère « 8 » (fig.

1) et approchez une flamme du brûleur du four (fig. 2).

4. Le brûleur allumé, maintenez la commande enfoncée pendant 10 secondes environ pour activer la sécurité du four (thermocouple).

Si le brûleur ne s’allume pas ou il s’éteint, ramenez la manette sur la position arrêt et renouvelez l’opération après 1 minute en maintenant la commande enfoncée pendant 15 secondes maximum.

fig. 1

FO UR

4. Fermez la porte du four.

5. Préchauffez 10 minutes et réglez la manette sur la position désirée.

L’allumage se fait seulemment avec la porte du four ouverte.

fig. 2

Page 9

Avant l’introduction de certains aliments

(cuisson des viandes rouges par exemple), vous devez préchauffer le four à vide. Le réglage de la manette devra être identique à celui choisi pour la cuisson.

Pour éteindre le brûleur Tournez la manette correspondante dans le sens des aiguilles d’une montre jusqu'à la

butée, sur la position arrêt «

Le gril

Les parties accessibles de la cuisinière peuvent être chaudes lors de l’utilisation du gril. Eloignez les jeunes enfants. L’utilisation du gril se fait porte ouverte avec le déflecteur « A » mis en place.

La position gril s’emploie pour griller les pièces de viande (côte de bœuf, côtes de porc, ...) qui restent moelleuses, à dorer les toasts ou à gratiner des plats déjà cuits et chauds de préférence (gratin de pâtes, etc...).

• ».

Si vous cuisez directement sur la grille (grillades), pensez à glisser la lèchefrite dans un gradin inférieur pour récupérer les jus et les graisses.

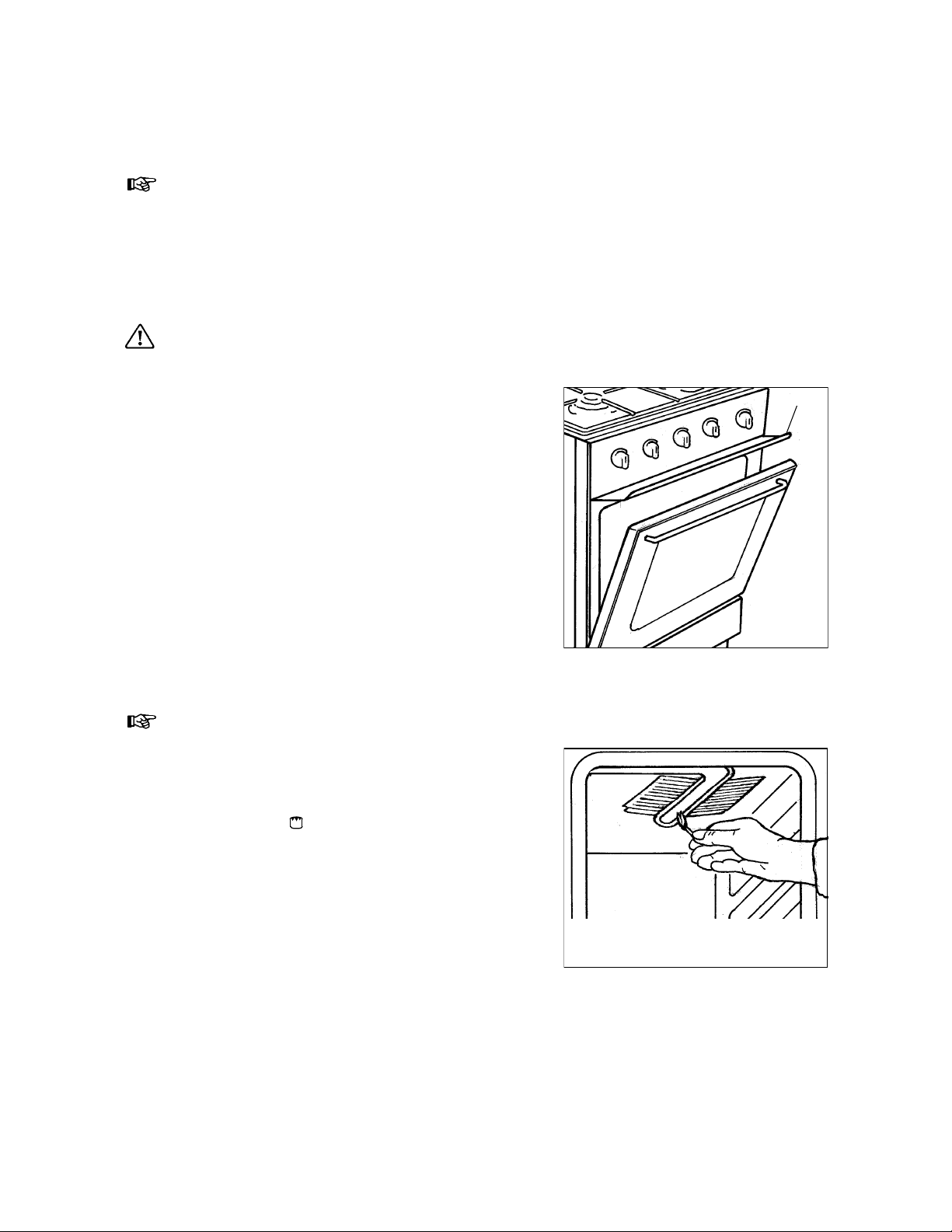

Pour allumer le gril du four

1. Ouvrez la porte du four et mettez le

déflecteur « A » en place (fig. 3).

2. Poussez et tournez la manette du four

dans le sens des aiguilles d’une montre jusqu’au repère pression.

3. En même temps et approchez une

flamme du brûleur du gril (fig. 4).

4. Le brûleur allumé, maintenez la

commande enfoncée pendant 10 secondes environ pour activer la sécurité du four (thermocouple).

et maintenez lla

fig. 3

fig. 4

Page 10

L’allumage se fait seulemment avec

la porte du four ouverte.

Pour éteindre le gril

Tournez la manette correspondante dans le sens inverse des aiguilles d’une montre,

jusqu'à la butée, sur la position arrêt «

Comment procéder pour les

grillades

1. Préchauffez votre four sur la position gril

5 à 10 minutes environ.

2. Lorsque le gril est chaud, placez la pièce

à griller sur la grille support de plat et positionnez la grille à distance convenable du gril. Placez-le d’autant plus près que la pièce exige d’être saisie.

3. Glissez la lèchefrite dans un gradin

inférieur.

4. Lorsque la première face est dorée,

retournez la pièce sans la piquer pour éviter de lui faire perdre son jus.

5. Faites griller la deuxième face.

6. Salez en fin de cuisson. Le temps de cuisson doit être déterminé en fonction de l’épaisseur de la pièce à griller et non par son poids.

• ».

Comment procéder pour les gratins

1. Préchauffez votre four sur la position gril

(5 minutes environ).

2. Placez le plat sur la grille support de plat

et glissez l’ensemble à distance convenable du gril.

3. Laissez le mets exposé quelques

minutes au rayonnement du gril.

Page 11

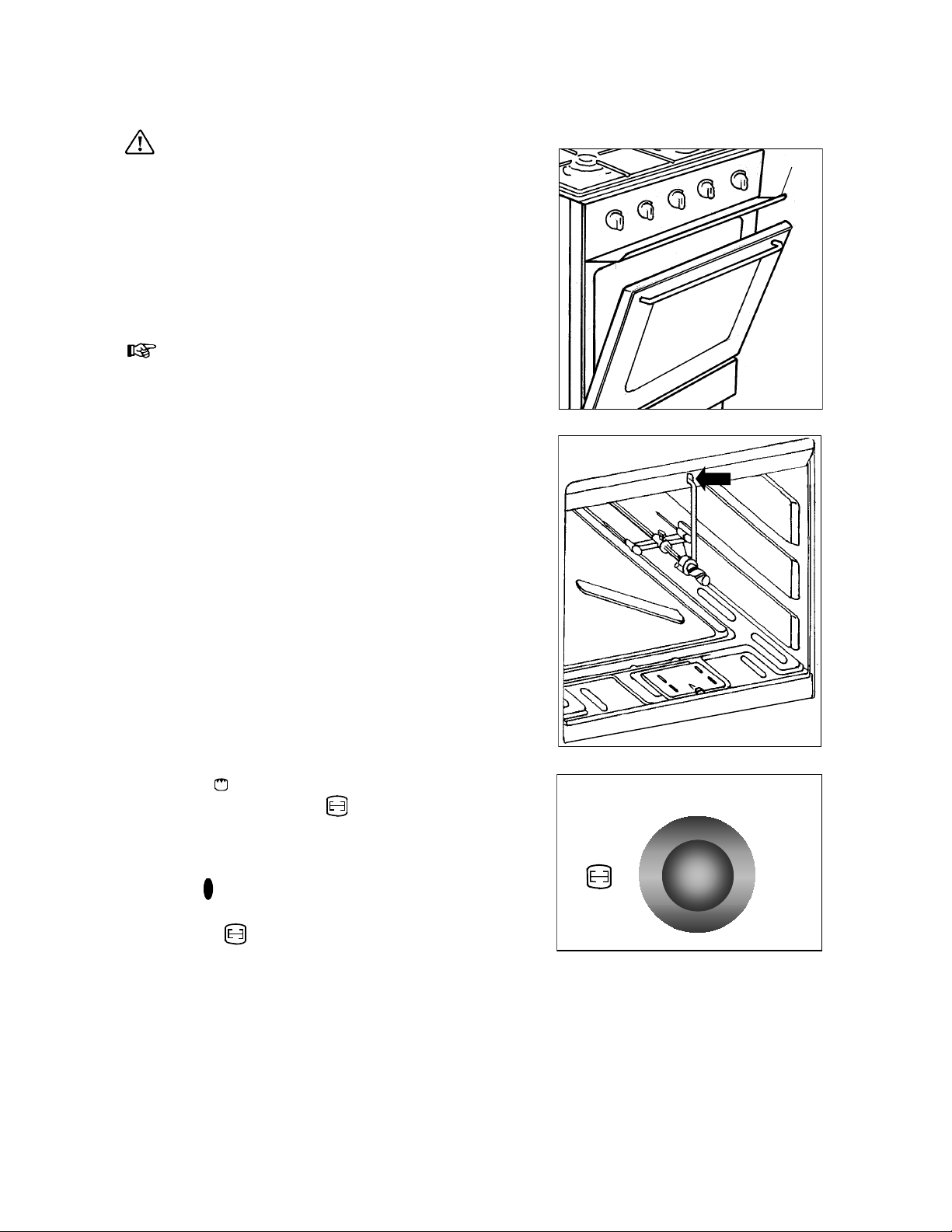

Le tournebroche

Les parties accessibles de la cuisinière peuvent être chaudes lors de l’utilisation du tournebroche. Eloignez les jeunes enfants. L’utilisation du tournebroche se fait porte ouverte avec le déflecteur « A » mis en place. La broche et son support sont très chauds après la cuisson. Utilisez des gants thermiques de cuisson.

Comment utiliser le tournebroche ?

1. Ouvrez la porte du four et mettez le

déflecteur « A » en place (fig. 5).

2. Enfilez une fourchette sur la broche puis

la pièce à rôtir en veillant à ce qu’elle soit bien centrée.

3. Enfilez ensuite la deuxième fourchette.

4. Bloquez les fourchettes à l’aide des vis.

5. Placez la poignée.

6. Positionnez le support de broche dans

l’orifice situé sur l’encadrement supérieur avant du four (fig. 6).

7. Poussez la broche pour engager son

extrémité dans le carré d’entraînement de la broche (orifice central situé au fond du four) et posez-la sur le support de broche.

8. Glissez la lèchefrite dans un gradin

inférieur.

1. Retirez la poignée.

2. Mettez la commande de four/gril sur la

position

3. Appuyez sur le bouton

(fig. 7).

4. Vérifiez que la broche tourne.

5. Pour sortir la pièce rôtie, remettez la

commande du four/gril sur la position

arrêt «

».

6. Arrêtez le tournebroche en appuyant sur

le bouton

7. Positionnez la manette.

8. Tirez doucement et sortez

simultanément du four la lèchefrite et la broche.

9. Retirez le crochet en utilisant un gant

thermique.

fig. 5

fig. 6

fig. 7

Page 12

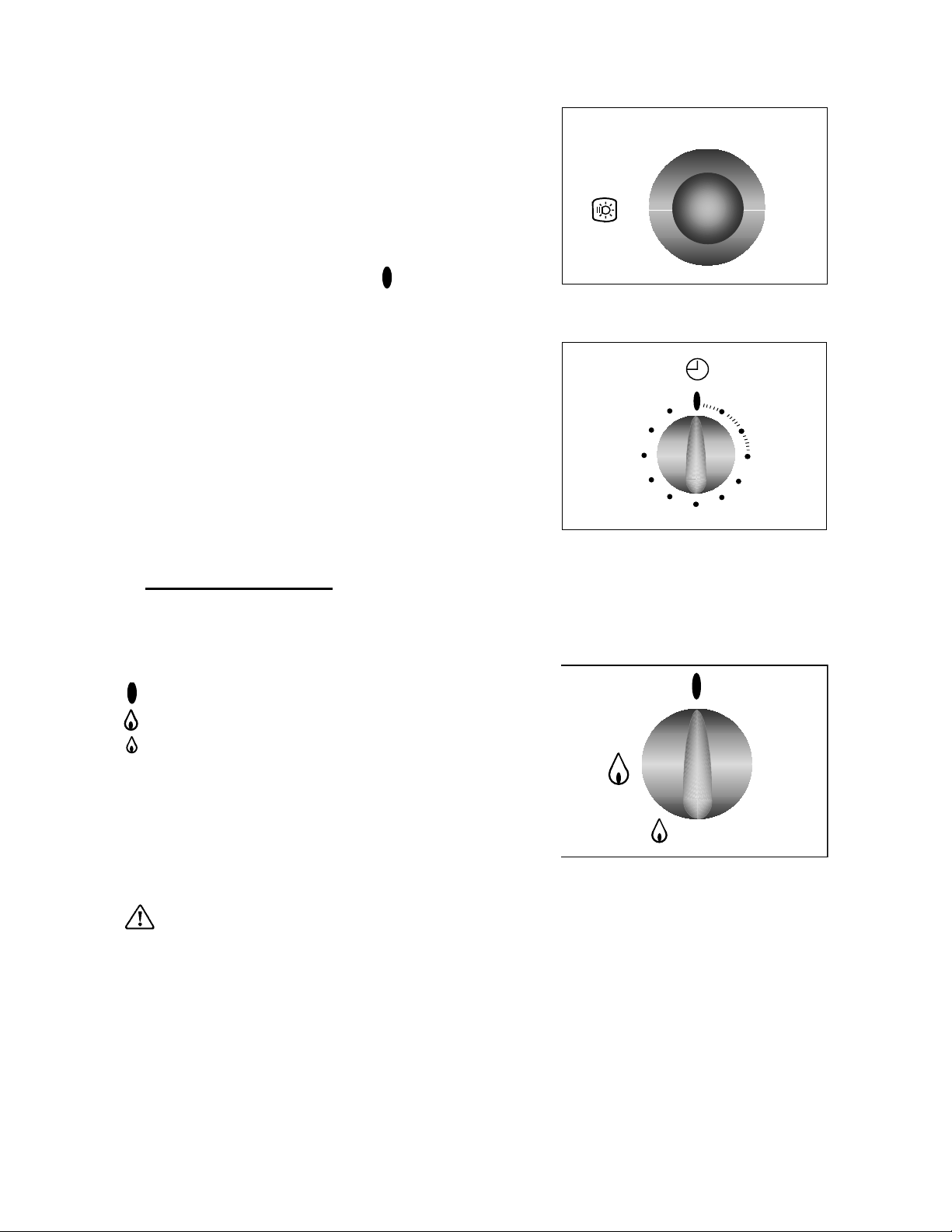

L’éclairage

Le four est équipé d’un éclairage permettant de contrôler les mets durant la cuisson. Il fonctionne dès que l’on appuie sur le bouton situé sur le bandeau de commandes (fig. 8).

Après utilisation du four ou du gril, assurez-vous que la commande four/gril

se trouve sur la position arrêt «

Minuteril mécanique

Il permet de choisir une durée de cuisson .

fig. 8

Tourner la manette (sens horaire) jusqu'à la position maxi, puis la ramener sur la position correspondant à la durée voulue pour la préparation (fig.9).

La durée de cuisson écoulée, un signal sonore retentit. Ramenez le thermostat sur la position « arrêt ».

2. Les brûleurs de table

En faisant coïncider le symbole de la manette avec le repère situé sur le bandeau de commande (fig. 10), vous obtiendrez :

Position arrêt

Plein débit (brûleur au maximum)

Ralenti (brûleur au minimum)

Utilisez le débit maximum pour obtenir l’ébullition et le ralenti pour le mijotage des aliments ou le maintien en ébullition. Choisissez toujours des positions entre les débits minimum et maximum, jamais entre celles du maximum et de l’arrêt.

fig.9

fig. 10

100

110

GAZ

Avant de fermer le couvercle, attendez que le dessus du plan de cuisson soit refroidi afin de ne pas endommager le couvercle.

Page 13

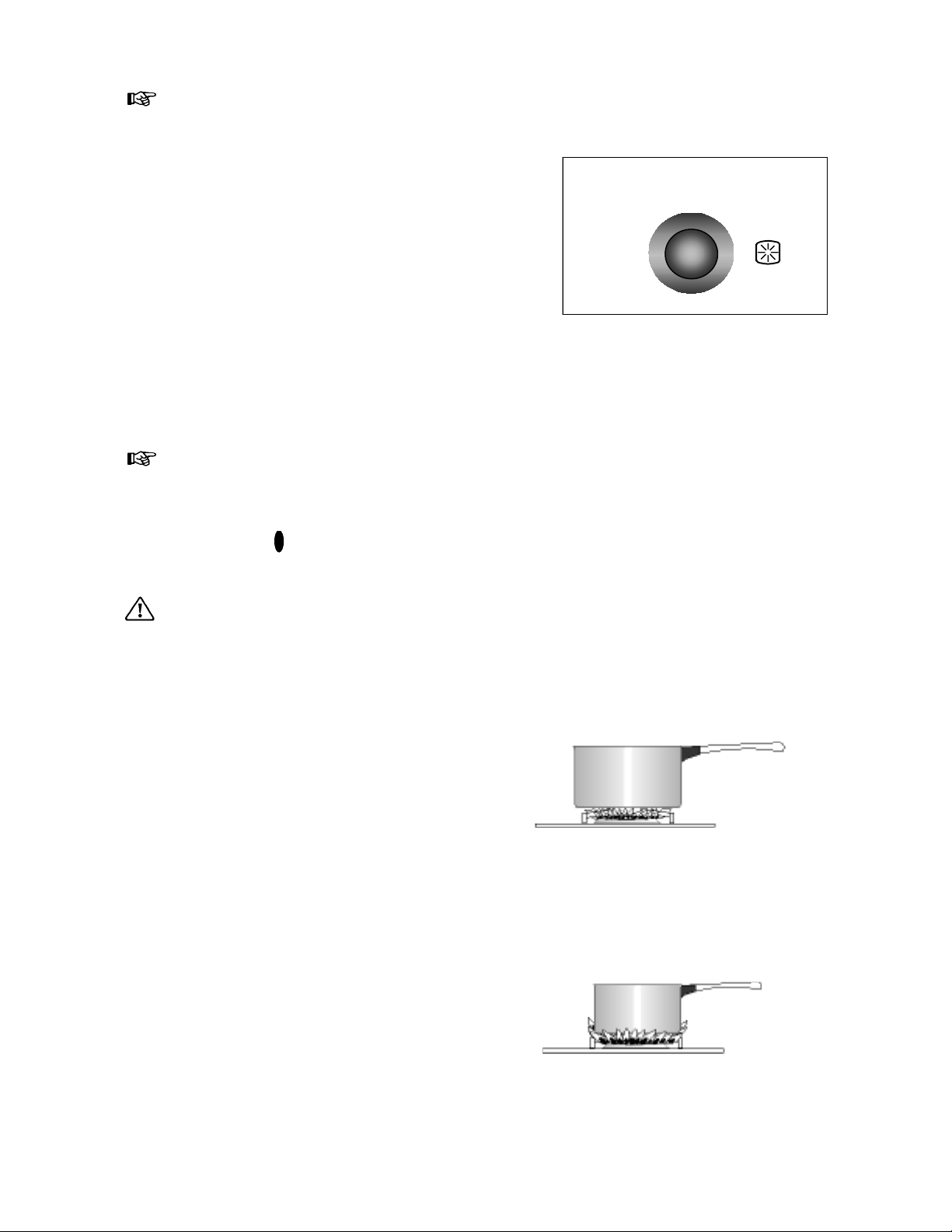

Pour allumer les brûleurs de table

1. Appuyez sur la manette et tournez-la

vers la gauche jusqu’au repère « grande flamme ».

2. En même temps, appuyez sur le bouton

d’allumage électronique (fig. 11) pour obtenir des étincelles. Maintenez le bouton enfoncé jusqu'à apparition de la flamme (une étincelle se produit environ toutes les secondes).

Approchez une flamme du brûleur correspondant après avoir tourné la manette (en cas de manque d’énergie électrique).

3. Réglez ensuite la flamme sur la position

désirée.

Pour éteindre les brûleurs

Tournez la manette dans le sens des aiguilles d’une montre jusqu'à la butée, sur

la position arrêt «

». Le verrouillage de

sécurité est en place.

fig. 11

Eloignez les jeunes enfants de l’appareil tant qu’il est encore chaud. Veillez à ne poser sur la table de cuisson aucun objet ou aliment susceptible de fondre.

Choix du brûleur

Au dessus de chaque manette, figure un symbole vous indiquant quel brûleur est concerné. Afin d’obtenir un plus grand rendement, choisissez toujours des récipients proportionnés au diamètre des brûleurs utilisés (fig. 12). Nous vous recommandons de réduire l’allure de brûleur dès que l’ébullition est atteinte. Pour un bon allumage de vos brûleurs, veillez à garder les couronnes des brûleurs et les bougies d’allumage en parfait état de propreté, leur encrassement pourrait être la cause d’un mauvais allumage.

Bonne utilisation

Mauvaise utilisation

(gaspillage d’énergie)

fig. 12

Page 14

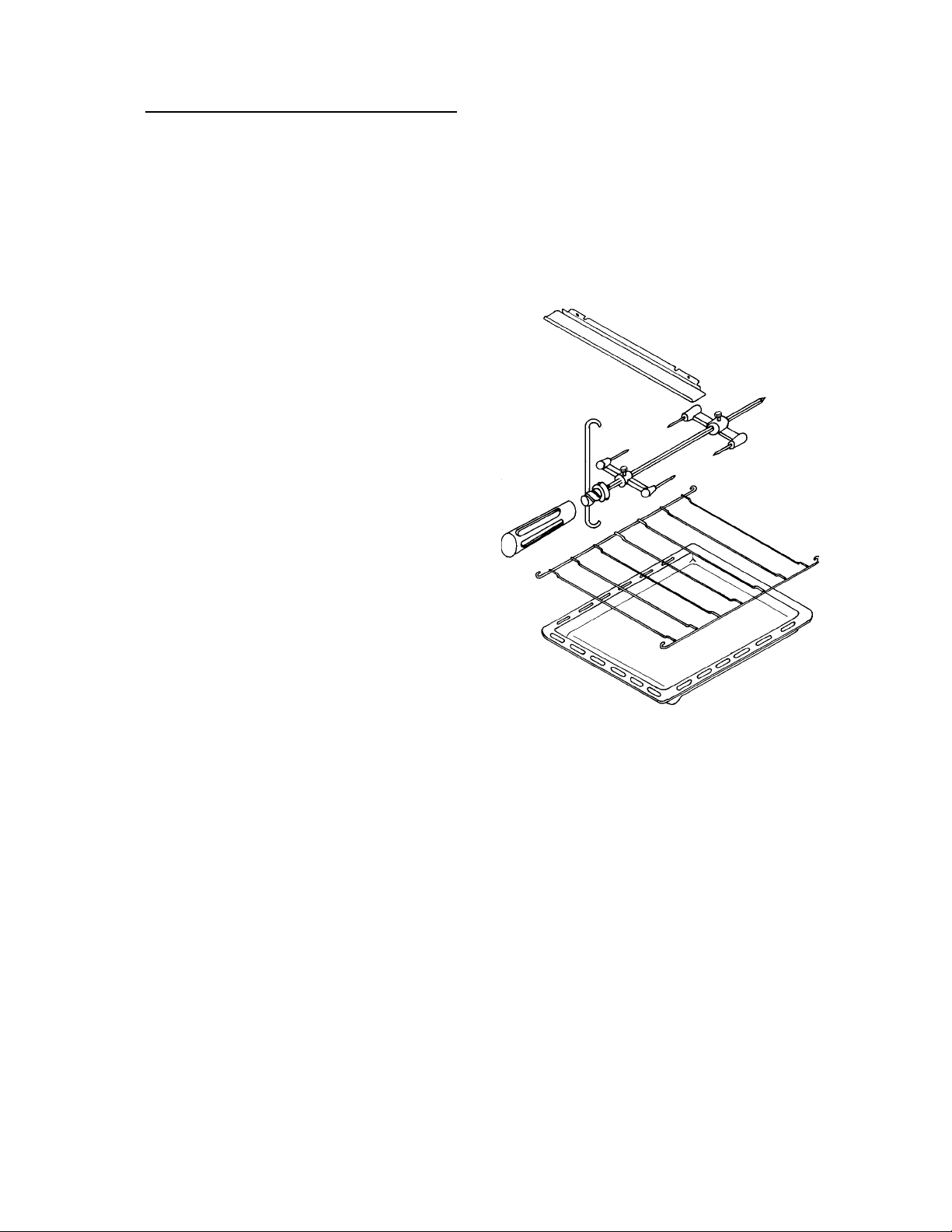

3. Accessoires fournis avec l’appareil

En plus des accessoires fournis avec votre cuisinière, nous vous conseillons de n’utiliser que des plats, des moules à gâteaux,...résistant à de hautes températures (suivez les instructions des fabricants).

Votre cuisinière est équipée :

• d’une grille, support de plat Elle permet de poser les plats (rôtis, gratins), les moules à pâtisseries, etc...Votre plat doit être centré sur la grille.

• d’une lèchefrite Elle est utilisée pour recueillir le jus des grillades. Elle n’est pas prévue pour être utilisée comme plat de cuisson. Lorsque vous n’utilisez pas la lèchefrite veillez à la retirer du four.

• d’un déflecteur Il s’utilise pour les cuissons au gril et au tournebroche.

• d’un tournebroche Il est composé de :

- 2 fourchettes

- 1 broche

- 1 poignée

- 1 support de broche

Page 15

CONSEILS D’UTILISATION

Les cuissons au four

• Afin de réaliser des économies d’énergie,

nous vous conseillons d’éteindre le four 5 minutes avant la fin de la durée de cuisson prévue. La chaleur résiduelle dans le four vous permettra de terminer la cuisson.

• L’épaisseur, la conductibilité, la couleur

des récipients influencent les résultats culinaires.

• Pendant la cuisson, certaines

préparations augmentent de volume, en conséquence, choisissez vos récipients de manière à ce que la préparation crue laisse le tiers supérieur du moule libre.

• Pour prévenir les projections graisseuses

trop importantes, utilisez pour la cuisson des rôtis, des plats à bords hauts dont les dimensions sont proportionnées à la pièce à rôtir.

• Piquez la peau des volailles et saucisses

à l’aide d’une fourchette avant la cuisson. Vous éviterez ainsi le gonflement et l’éclatement de la peau.

• Pour préserver la propreté de votre four,

une feuille d’aluminium intercalée entre le plat et la grille support protégera la sole en cas de débordement. Cette

feuille ne doit pas couvrir la totalité de la surface de la grille.

• Réservez les plats en verre à feu pour

vos gratins et vos soufflés.

• Ajoutez les matières grasses un peu

avant la fin de la cuisson.

Influence des récipients sur les résultats de cuisson au four

Sachez que :

• L’aluminium, les plats en terre cuite, la terre à feu diminuent la coloration dessous et préservent l’humidité des aliments. Nous vous les conseillons pour les pâtisseries moelleuses, la cuisson des gratins, des rôtis.

• La fonte émaillée, le fer étamé, le verre et la porcelaine à feu, les récipients avec intérieur anti-adhésif et extérieur coloré, augmentent la coloration dessous et favorisent le dessèchement des aliments. Nous vous les conseillons pour les tartes, les quiches et toutes cuissons croustillantes qui doivent être aussi dorées dessous que dessus.

Les cuissons sur la table de cuisson

Choisissez toujours un récipient proportionné au diamètre du brûleur utilisé.

Si vous devez utiliser un récipient à large fond (stérilisateur, lessiveuse, bassine à confiture, couscoussier, ...), placez-le légèrement décalé vers l’arrière de la table de cuisson de telle sorte que la base du récipient ne dépasse pas le bord avant de la table émaillée, ceci évite le débordement des flammes et une surchauffe au niveau du bandeau de commande.

Avant de fermer le couvercle, attendez que le dessus du plan de cuisson soit refroidi afin de ne pas endommager le couvercle.

Ne placez jamais de papier

aluminium directement au contact avec la sole, ceci entraînerait une détérioration de l’émail. Lorsque le four est en fonctionnement, le couvercle doit être relevé.

Page 16

ENTRETIEN ET NETTOYAGE

Avant de procéder au nettoyage, assurez-vous que toutes les manettes sont sur la position « arrêt » et que l’appareil est complètement refroidi.

N’employez jamais de produits abrasifs ou caustiques, ni d’éponges avec grattoir pour procéder au nettoyage de votre appareil.

Les brûleurs

Lavez les chapeaux avec de l’eau chaude et un détergent doux en prenant soin d’enlever toute incrustation. N’employez jamais d’eau vinaigrée. Veillez à garder les couronnes de brûleurs en parfait état de propreté, leur encrassement pouvant être la cause d’un mauvais allumage. Assurez-vous avant l’allumage que les couronnes sont bien en place ainsi que les chapeaux de brûleurs. L’ensemble doit être parfaitement sec.

Bandeau de commande, manettes, grille émaillée, couvercle de table, façade et parois latérales de l’appareil

Utilisez une éponge humide additionnée d’un détergent doux, rincez et séchez.

Dessus de la table de cuisson

Après chaque utilisation, passez une éponge imbibée d’eau tiède et de détergent doux en évitant tout écoulement dans les orifices de la table. Rincez et séchez avec un chiffon doux. En cas de débordement, mouillez et laissez détremper mais ne grattez pas et évitez les produits abrasifs ou caustiques qui risqueraient de rayer et d’endommager la surface émaillée. Il est souhaitable de retirer rapidement les taches de vinaigre, de citron et les substances acides en général.

Page 17

Le four

Nettoyez-le après chaque cuisson comme indiqué pour le dessus de la table de cuisson. Le verre interne peut aisément être retiré pour le nettoyage. Pour cela, retirez les 2 vis de fixation (fig. 13).

Nettoyage des accessoires

Lavez-les à l’eau savonneuse en prenant soin de bien les rincer et de les essuyer.

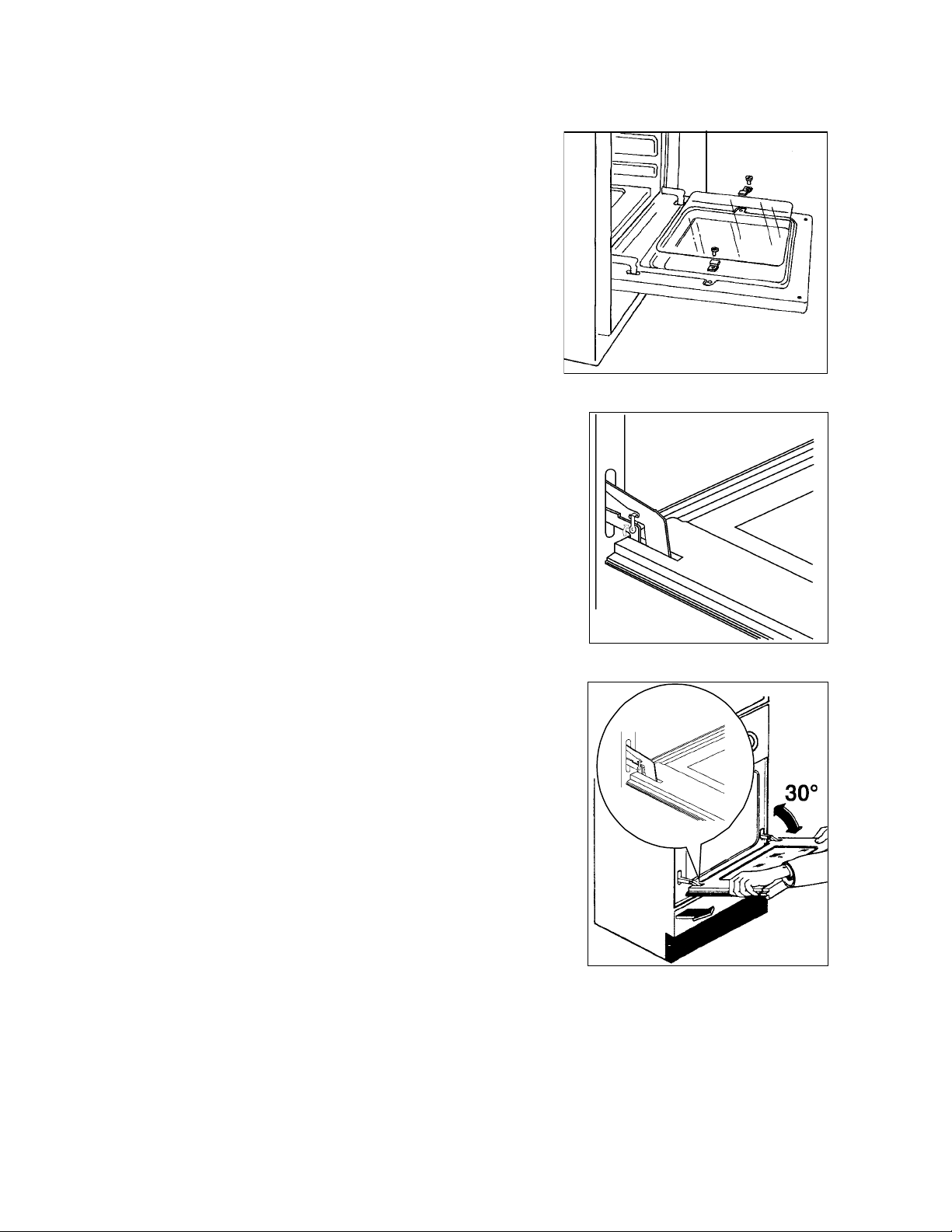

Nettoyage de la porte de four

Pour un nettoyage complet de la porte de four il est recommandé de démonter comme suit :

• ouvrez la porte complètement,

• tournez les deux pièces de blocage sur

les bras des charnières 60º (fig. 14).

fig. 13

• fermez partiellement la porte jusqu’ à

un angle de 30º. (fig. 15).

• soulevez la porte et tirez vers l’avant .

Pour le montage de la porte procedez à l’invers.

fig. 14

fig.15

Page 18

EN CAS D’ANOMALIE DE FONCTIONNEMENT

Nous vous recommandons vivement de faire les vérifications suivantes sur votre cuisinière avant d’appeler votre service après vente. Il se peut que le problème soit simple et que vous puissiez y remédier vous même. Si après avoir vérifié ces différents points l’anomalie persiste, contactez votre service après vente.

Symptômes Solutions

Aucun brûleur ne s’allume

Un brûleur de table ou le brûleur de four ne s’allume pas.

Les résultats de cuisson ne sont pas satisfaisants.

Le four fume

Vérifiez que :

• l’arrivée de gaz est ouverte,

• la position du tuyau gaz est correcte,

• la bouteille de gaz ou la cuve n’est pas

vide.

Vérifiez que :

• l’ensemble du brûleur de table est correctement remonté,

• le brûleur n’est pas mouillé.

Vérifiez que :

• le thermostat est correctement positionné,

• la durée de cuisson est adaptée,

• la grille est bien positionnée dans le four,

• le récipient de cuisson est bien adapté.

Vérifiez que :

• le four ne nécessite pas de nettoyage,

• la préparation ne déborde pas,

• il n’y a pas de projections excessives de

graisse/jus sur les parois du four.

Page 19

CONDITIONS DE GARANTIE

Garantie contractuelle

Pendant 1 an à compter de la mise en service, le constructeur remplacera les pièces défectueuses, sauf dans les cas prévus au chapitre «Réserves».

Conditions d’application :

Pour l’application de cette garantie, vous devez vous adresser au distributeur qui vous a vendu l’appareil et lui présenter le Certificat de Garantie. En complément, le Distributeur Vendeur pourra ou non prendre à sa charge les frais de main d’œuvre, ainsi que les frais de déplacement et de transport, selon les conditions de vente qu’il pratique.

Réserves :

Nous attirons votre attention sur le fait que cette garantie ne pourra être appliquée :

• si les détériorations proviennent d’une

SERVICE APRES-VENTE

cause étrangère à l’appareil (chocs, variations anormales de la tension électrique, etc.) ou du non-respect des conditions d’installation ou d’utilisation indiquées dans cette Notice d’utilisation, fausse manoeuvre, négligence, installation défectueuse ou non conforme,

• si l’utilisateur a apporté une modification sur le matériel ou enlevé les marques ou numéros de série.

• si une réparation a été effectuée par une personne non agréée par le constructeur ou le vendeur.

• si l’appareil a été utilisé à des fins commerciales ou industrielles ou pour d’autres buts que des buts ménagers pour lesquels il a été conçu.

• si l’appareil a été acheté ou réparé hors du territoire.

En cas d’intervention sur votre appareil, exigez du service après vente les pièces de rechange certifiées Constructeur.

Page 20

A L’ATTENTION DE L’INSTALLATEUR

Consignes de sécurité

• Avant l’installation, assurez-vous que les conditions de distribution locale (nature et pression du gaz) et le réglage de l’appareil sont compatibles.

• Cet appareil doit être installé uniquement dans un local suffisamment aéré.

• Les conditions de réglage de cet appareil sont inscrites sur la plaque signalétique.

• Cet appareil n’est pas raccordé à un dispositif d’évacuation des produits de combustion. Il doit être installé et raccordé conformément aux règles d’installation en vigueur. Une attention particulière sera accordée aux dispositions applicables en matière de ventilation.

• Cet appareil est un appareil du type X, c’est à dire que les meubles juxtaposés à l’appareil ne doivent pas dépasser la hauteur de celle-ci. Cette disposition assure la protection du mobilier.

• Les parois adjacentes à la cuisinière doivent être soit en une matière résistant à la chaleur, soit revêtues d’une telle matière.

Raccordement à un réseau gaz

• Vérifiez que le débit du compteur et le diamètre des canalisations sont suffisants pour alimenter tous les appareils de l’installation (consultez votre compagnie de distribution du gaz).

• Vérifiez que tous les raccords sont étanches.

• Installez un robinet de barrage visible et accessible.

• Si vous utilisez un tube souple, il doit être visible et accessible sur toute sa longueur et ne doit pas passer derrière l’appareil.

• Changez le tube souple un peu avant la date d’expiration imprimée sur celui-ci.

Raccordement électrique

Vérifiez que :

• la puissance de l’installation est suffisante,

• les lignes d’alimentation sont en bon état,

• le diamètre des fils est conforme aux

règles d’installation,

• l’installation fixe comporte un dispositif possédant des contacts à coupure omnipolaire ayant une distance d’ouverture des contacts d’au moins 3 mm.

L’installation et l’entretien doivent être effectués par un professionnel qualifié conformément aux textes réglementaires et règles de l’art en vigueur, notamment :

 Arrêté du 2 août 1977 Règles Techniques et de Sécurité applicables aux installations de gaz combustibles et d’hydrocarbures liquéfiés à l’intérieur des bâtiments d’habitation et de leurs dépendances.  Norme DTU P 45-204 Installation de gaz (anciennement DTU n°61-1 - Installations de gaz - Avril 1982 + additif n°1 Juillet 1984).

 Règlement Sanitaire Départemental.  Norme NF C 15-100. Installations

électriques à basse tension.

Notre responsabilité ne saurait être engagée en cas d’accidents ou d’incidents provoqués par une mise à la terre inexistante ou défectueuse.

Page 21

CARACTERISTIQUES TECHNIQUES

Appareil isolé Classe 1

La table de cuisson Couvercle de table

Grille de table Brûleur avant droit Brûleur arrière droit Brûleur avant gauche Brûleur arrière gauche

Le four Four

Puissance du four Gril Puissance du gril Eclairage de four

Accessoires Grille

Lèchefrite Déflecteur Tournebroche

Dimensions Hauteur

Largeur Profondeur

Emaillé Emaillée Brûleur auxiliaire Brûleur rapide Brûleur rapide Brûleur semi rapide

1,00 Kw 2,60 Kw 2,60 Kw 2,00 Kw

gaz

3,2 Kw

gaz

2,5 Kw

Ampoule 15 W type E14

850 mm 550 mm 550 mm

Cet appareil est conforme aux Directives Communautaires suivantes : 90/683 ; 73/23 (Basse Tension) et modifications successives, 89/336 (Compatibilité Electromagnétique) et modifications successives, 90/396 (Appareil Gaz) ; 93/68 (Directives Générales) et modifications successives.

Page 22

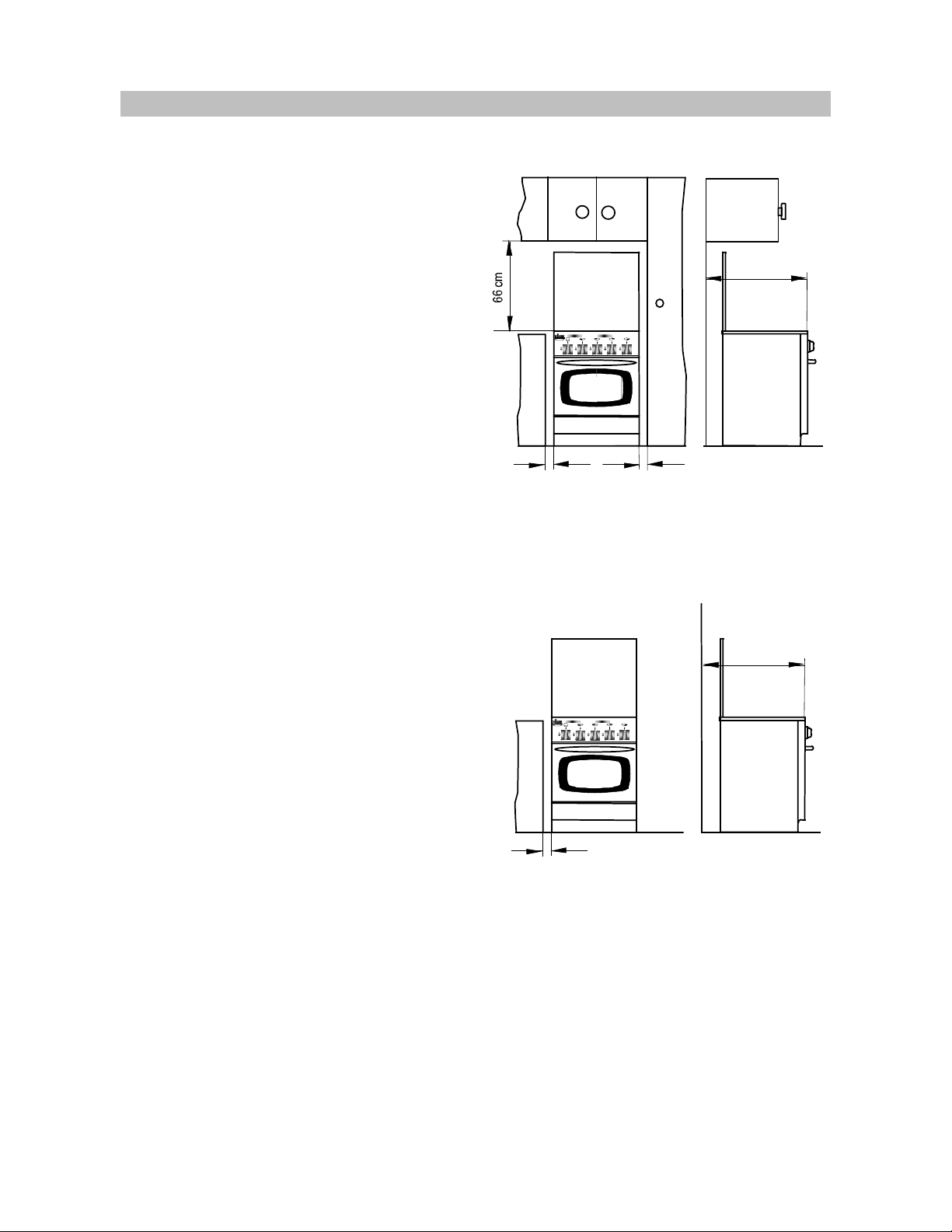

INSTALLATION

Emplacement

L’emballage et les revêtements en plastique retirés, installez la cuisinière dans un endroit sec et aéré (fig. 16). Elle doit être éloignée des rideaux, papiers, alcool, essence, etc...). L’appareil doit être posé sur un sol résistant à la chaleur.

Cette cuisinière est de classe « 1 » en ce qui concerne la protection contre la surchauffe des surfaces environnantes. Respectez une distance de 2 cm par rapport aux parois latérales des meubles (fig. 17). Ces meubles ne doivent pas dépasser la hauteur de la table de la cuisinière.

Aération de la pièce

La combustion du gaz est possible grâce à l’oxygène de l’air (2 m puissance installé - reportez-vous à la plaque signalétique de votre appareil). Il est donc nécessaire que cet air soit renouvelé et les produits de combustion soient évacués.

air/h x kW de

2 cm

fig. 16

CGL 404

59 cm

FOUR TABLE

2 cm

59 cm

L’apport d’air doit s’effectuer directement depuis une ou plusieurs ouvertures pratiquées au niveau des murs extérieurs, ayant une section libre d’au moins 100 cm au total. Pratiquez les ouvertures à proximité du sol et, de préférence, du côté opposé à l’évacuation des produits de combustion. Elles ne doivent en aucun cas être bouchées de l’intérieur et de l’extérieur

FOUR TABLE

CGL 404

2 cm

fig. 17

Page 23

Raccordement gaz

Votre cuisinière est livrée pour fonctionner au type de gaz indiqué sur la plaque signalétique.

Pour un fonctionnement correct, une

consommation réduite et une plus grande durée de vie de l’appareil, assurez-vous que la pression d’alimentation correspond aux valeurs indiquées dans le tableau n°1.

L’appareil est alimenté en gaz Butane ou Propane, vérifiez que le régulateur de pression débite le gaz à une pression de 28 mbar pour le Butane et 37 mbar pour le Propane.

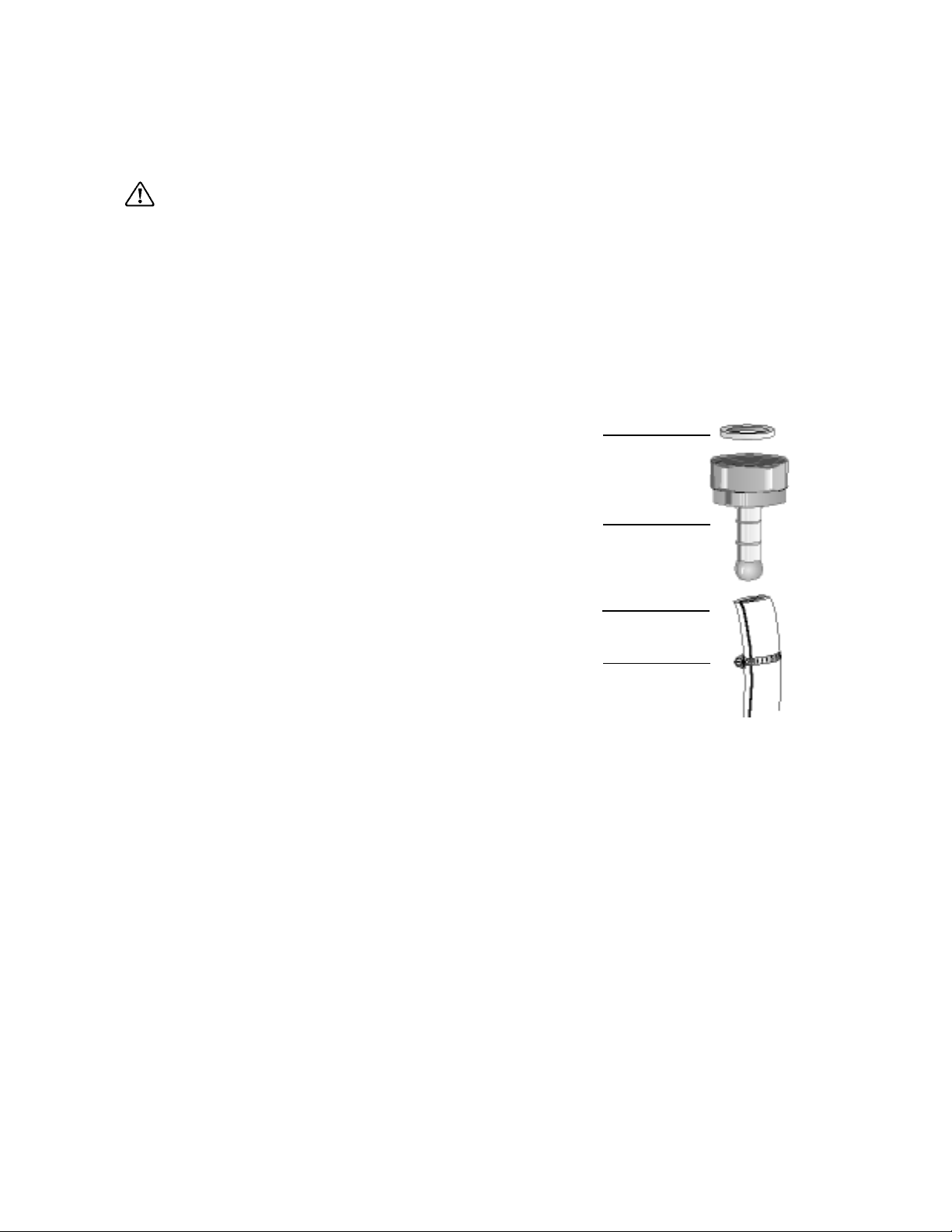

Pour les gaz butane propane en bouteille ou en cuve :

• Nous vous recommandons l’emploi d’un tuyau flexible normalisé d’une longueur minimum de 1 m ; cette longueur est à choisir en fonction de la position du raccordement à l’alimentation gaz.

• Pour les installations anciennes et en butane, vous pouvez utiliser un tube souple en caoutchouc d’une longueur maxi de 1,50 m et de 6 mm de diamètre intérieur, monté avec l’about spécial butane.

• Veillez à l’enfoncer suffisamment et à le fixer avec un collier à chaque extrémité.

Pour l’achat des tuyaux

• Tube souple en caoutchouc : il doit être marqué NF GAZ.

• Tuyau flexible : il doit être conforme à la norme NF D 36 121 ou NF D 36 103 ou NF D 36 107.

Joint

bout

butane

Tube souple

Collier

Raccordement électrique

Important

N’omettez pas de relier l’appareil à la terre au moyen d’un socle à 2P+T (10/16 A) en vous conformant aux prescriptions de la norme NF C 15.100 et aux règlements en vigueur. Notre responsabilité ne saurait être engagée en cas d’accident consécutif à une mise à la terre inexistante ou incorrecte.

Page 24

La cuisinière est équipée d’un câble d’alimentation souple avec fiche pour être connectée à une prise secteur et est apte au fonctionnement en 230 V - 50 Hz.

Capacité du fusible : 16 ampères maxi.

Remarque :

Contrôlez sur la plaque signalétique la valeur de la puissance totale de raccordement pour établir la puissance du fusible.

Dans le cas d’une installation fixe, le raccordement au réseau doit être effectué par l’intermédiaire d’un interrupteur à coupure omnipolaire, ayant une distance d’ouverture des contacts d’au moins 3 mm.

Le conducteur de mise à la terre jaune-vert ne doit pas être coupé par l’interrupteur.

Le câble d’alimentation sera positionné de façon à ce qu’en aucun point sa température n’excède 50°C à la température ambiante.

Avant de procéder au branchement, vérifiez que :

• les fusibles, ainsi que l’installation électrique domestique, sont en mesure de supporter la charge de l’appareil (voir la plaque signalétique),

• la prise ou le disjoncteur omnipolaire utilisé pour le branchement est facilement accessible lorsque l’appareil est installé.

En cas de remplacement du câble d’alimentation, il ne doit être remplacé que par un technicien qualifié : utilisez un câble de type H05RR-F d’une section adaptée à la charge.

Quelque soit le mode de

raccordement, l’appareil doit être relié à la terre conformément aux règlements en vigueur.

Page 25

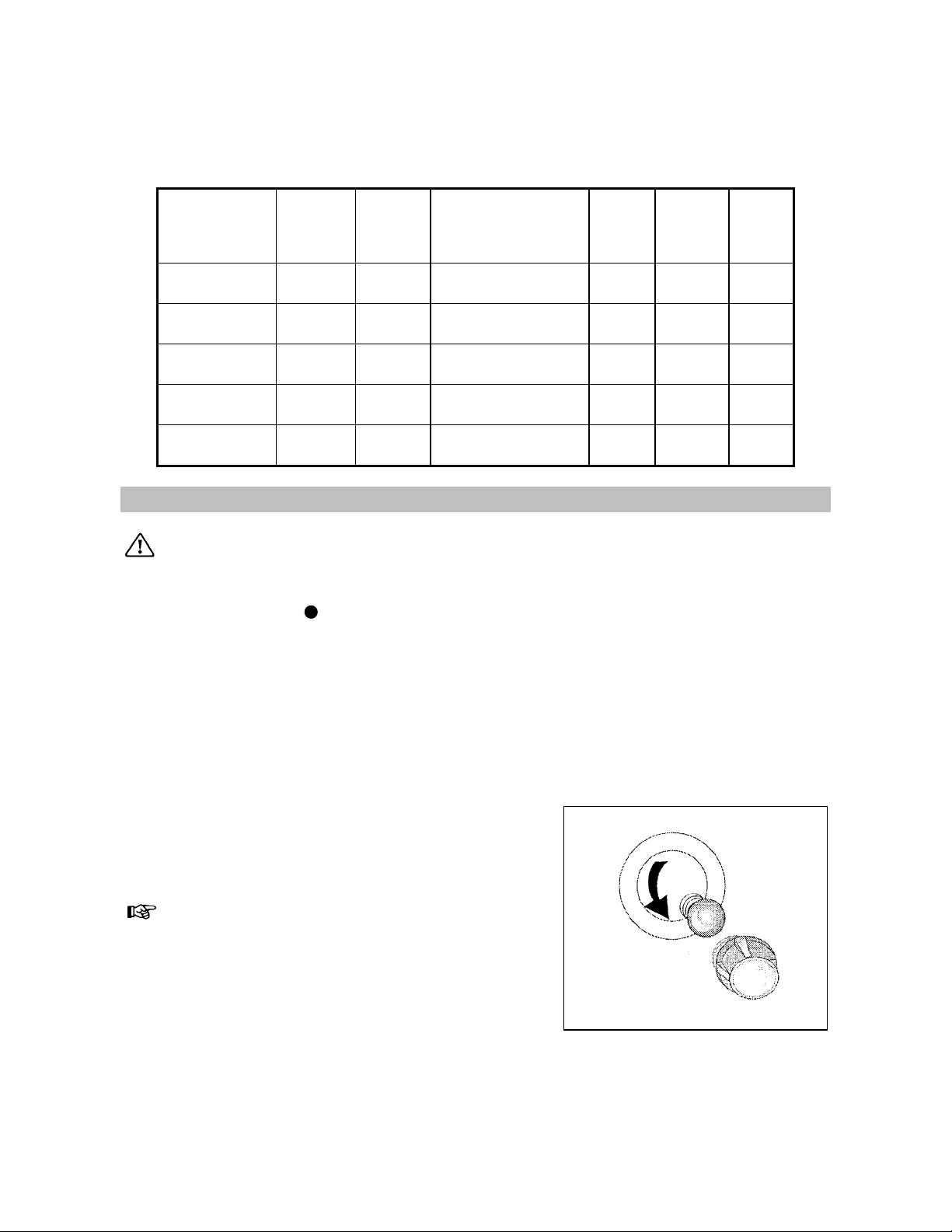

TABLEAU DES INJECTEURS N°1

(Cat : I 3+)

Brûleurs

RAPIDE

SEMIRAPIDE

AUXILIAIRE

FOUR

GRIL

Puissance

normale

(Kw)

2,60 0,72

2,00 0,43

1,00 0,35

3,20 1,00

2,50 -

Puissanc

e réduite

(Kw)

BUTANE G 30 PROPANE G 31 BUTANE G 30 PROPANE G 31 BUTANE G 30 PROPANE G 31 BUTANE G 30 PROPANE G 31 BUTANE G 30 PROPANE G 31

REMPLACEMENT DE L’AMPOULE D’ECLAIRAGE

Avant de procéder au changement

de l’ampoule d’éclairage du four, veillez à ce que toutes les commandes soient sur la position Arrêt « Débranchez l’alimentation électrique de l’appareil. Assurez-vous aussi que l’intérieur du four soit froid.

».

Type de gaz

Pression

(mbar)

28-30

Diamètre

injecteur

0,86 0,86 0,71 0,71 0,50 0,50 0,88 0,88 0,80 0,80

Cons.

(g/h)

188,8

145,2

72,6

232,4

181,5

Cette ampoule de 15 W, de type culot à vis E14 (230/240 V) est une ampoule spéciale « chaleur » résistant à une température de 300°C. Elle vous sera fournie sur demande par le Service Après Vente de votre magasin vendeur.

L’ampoule est située au fond du four et accessible par l’intérieur.

Pour avoir accès à l’ampoule :

1. Dévissez le capuchon en verre protégeant l’ampoule (fig. 18).

2. Dévissez l’ampoule.

3. Remplacez l’ampoule.

4. Resserrez bien le capuchon en verre.

fig. 18
