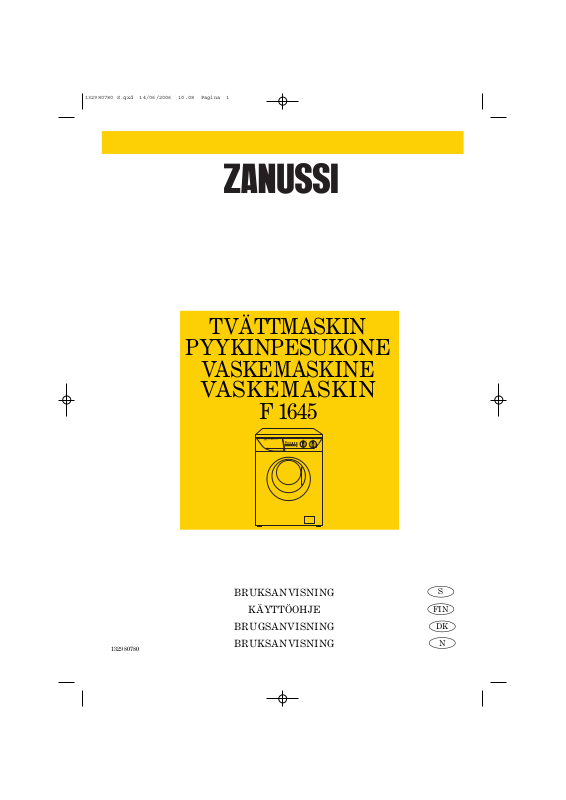

Zanussi F1645 User Manual

TVÄTTMASKIN

AQUACYCLE 1600

F 1645

PYYKINPESUKONE

VASKEMASKINE

VASKEMASKIN

F 1645

132980780

BRUKSANVISNING

KÄYTTÖOHJE BRUGSANVISNING BRUKSANVISNING

FIN

Bästa kund,

vi ber dig att läsa igenom den här bruksanvisningen noggrant. Framför allt är det viktigt att du läser säkerhetsinformationen på de första sidorna i bruksanvisningen. Förvara alltid bruksanvisningen lättillgänglig, så att du snabbt kan hitta den och slå upp information i den vid ett senare tillfälle. Om du säljer maskinen ska bruksanvisningen överlämnas till nästa ägare.

Innehållsförteckning

Transportskador

Kontrollera att maskinen inte är skadad. Eventuella transportskador skall omedelbart anmälas till den som ansvarat för transporten. Skador, felaktigheter och ev. saknade delar skall omedelbart anmälas till säljaren.

Viktig säkerhetsinformation 3 Bortskaffning/avfallshantering 4 Energisparråd 4

FÖR ANVÄNDAREN Din nya maskin 5 Beskrivning av maskinen 5

Tvättmedelslådan 5

Bruk 6

Kontrollpanel 6 Beskrivning av maskinens panelfunktioner 6-7

Viktiga råd och tips för dig som tvättar 8

Sortering av tvätt 8 Temperaturer 8 Hur mycket tvätt per omgång? 9 Tvättmedel och tillsatser 8-9 Tvättmärkning 9

Så här använder du tvättmaskinen 10

Lägg i tvätten 10 Fyll på tvättmedel och tillsätt sköljmedel 10 Välj önskat program 10 Val av centrifugeringshastighet, sköljstopp

eller funktion 10 Val av tillvalsfunktion 10 Start av program 10 Ändra programmet 11 Avbryta programmet 11 Radera programmet 11 Öppna luckan när programmet har startat 11 Avslutning av program 11

Programöversikt 12-13

Skötsel och rengöring 14

Rengöring av höljet 14 Rengöring av tvättmedelslådan 14 Rengöring av lådöppningen 14 Rengöring av tilloppsslangens filter 14 Rengöring av avloppspump 14 Rengöring av maskinen 15 Avkalkning av maskinen 15 Åtgärd vid frysrisk 15 Nödtömning 15

Om maskinen inte fungerar 16-17

Reklamation 18 Konsumentkontakt 18 Service och reservdelar 18 Garanti (gäller för Finland) 18

FÖR INSTALLATÖREN Tekniska data 18 Installation 19

Uppackning 19 Tillbehör 19 Transportsäkring 19 Placering 19 Nivåjustering 20 Vattenanslutning 20 Avloppsanslutning 20

- Över kanten på en vask 20

- Anslutning till golvbrunn 20

- Anslutning till vattenlås 20 Elektrisk anslutning 21 Montering på ett underrede 21

Så här använder du bruksanvisningen

Några stycken i bruksanvisningen är försedda med en symbol. Dessa symboler betyder följande:

Här finns viktig information om olämplig användning av tvättmaskinen som skulle kunna förorsaka person- och egendomsskada.

Här finns information, som är särskilt viktig för att erhålla bästa möjliga tvättresultat.

Här finns viktiga miljö- och energispartips.

Vårt bidrag till miljöskyddet är att vi använder returpapper.

Viktig säkerhetsinformation

Följande varningsuppgifter är till för den allmänna säkerheten. Läs igenom dem noggrant före installation och användning av apparaten.

SVENSKA

Installation

• Alla installationsarbeten på och ingrepp i produkten och elanslutningen skall utföras av behörig fackman. Ger du dig på produkten utan behörighet kan du försämra dess funktion och skada person och egendom.

• Se till att maskinen inte står på anslutningssladden och att inte av- och tilloppsslangarna har några veck, samt att underlaget är plant och stabilt.

• Tvättmaskinen får aldrig placeras på sockel, fundament eller liknande, eftersom det då finns risk för tippning under centrifugeringen.

Användning

• Tvättmaskinen är endast avsedd att användas för normal hushållstvätt enligt anvisningarna i denna bruksanvisning. Används den för andra ändamål finns det risk för person- och egendomsskada.

• Lägg aldrig tvättgods i trumman utan att först titta efter om den är tom.

• Överbelasta inte maskinen (se "Tvättkapacitet").

• En bygelbehå bör inte tvättas i maskinen, då en bygel som lossnat kan förstöra tvätten och fastna i tvättrumman.

• Föremål som t ex mynt, nålar, spikar och skruvar kan skada maskinen allvarligt. Se till att alla fickor är tömda och att knappar är uppknäppta och blixtlås är stängda innan du tvättar ett plagg.

• Små kläder såsom band, skärp och strumpor bör tvättas i en tvättpåse, eftersom de annars kan komma in mellan trumma och behållare.

• Följ alltid tillverkarens rekommendationer för tvättoch sköljmedelsdosering. Överdosering kan skada maskinen och tvättgodset.

• Använd inte din tvättmaskin för kemtvätt. Undvik att bleka och färga i maskinen. Tvättgods som

innehåller starka kemikalier bör först sköljas ur i vatten innan det läggs in i tvättmaskinen.

Skador som uppstår på grund av punkterna ovan täcks inte av konsumentköplagen.

Underhåll/Service

• När du tvättat färdigt, stäng vattenkranen och tryck in huvudströmbrytaren. Låt luckan stå lite öppen när maskinen inte används så att lucktätningen bibehåller sin smidighet.

• Service och reparationer skall utföras av ett serviceföretag som leverantören godkänt. Använd bara reservdelar som dessa säljer. Försök aldrig reparera maskinen själv.

Barnsäkerhet

• Barn förstår oftast inte hur farligt det kan vara att leka med elektriska maskiner. Därför ska du hålla uppsikt över maskinen under drift. Låt inte barnen leka med tvättmaskinen.

• Förpackningsmaterial (t ex plastfolie och frigolit) kan vara farligt för barn. Risk för kvävning! Se till att barnen inte kommer åt att leka med förpackningsmaterialet.

• Under tvätt kan glasluckan bli het. Låt därför inte barn vistas i närheten av maskinen under drift.

• Kontrollera att barn eller små djur inte tar sig in i tvättmaskinens trumma.

• Förvara tvättmedel på säker plats; oåtkomligt för barn.

• När maskinen är uttjänt och ska forslas bort, ska du dra ut stickkontakten och skära av nätkabeln. Stickkontakten och resterna av nätkabeln ska också kastas. Lucklåset ska förstöras. På så sätt kan lekande barn inte bli instängda i tvättmaskinen och försättas i livsfara.

Bortskaffning/ avfallshantering

Energisparråd

Hantering av förpackningsavfall

De material i förpackningen som kan återanvändas är märkta med symbolen och skall i princip återanvändas.

>PE< står för polyeten >PS< står för polystyrol >PP< står för polypropylen

Pappemballaget bör läggas i en pappersinsamlingscontainer, om en sådan finns i ert område.

Deponering av uttjänt maskin

Kontakta din kommun för information om var du kan lämna din maskin.

Symbolen på produkten eller emballaget anger att produkten inte får hanteras som hushållsavfall. Den skall i stället lämnas in på uppsamlingsplats för återvinning av el- och elektronikkomponenter. Genom att säkerställa att produkten hanteras på rätt sätt bidrar du till att förebygga eventuellt negativa miljöoch hälsoeffekter som kan uppstå om produkten kasseras som vanligt avfall. För ytterligare upplysningar om återvinning bör du kontakta lokala myndigheter eller sophämtningstjänst eller affären där du köpte varan.

Allra sparsammast och miljövänligast tvättar man om man följer dessa tips:

• De bästa förbrukningsvärdena uppnås när maskinen är fylld.

• Dosera tvättmedelsmängden efter vattnets hårdhet, plaggens nedsmutsningsgrad och tvättmängden.

• För normalt smutsad tvätt räcker det med ett tvättprogram utan förtvätt.

• När du tvättar små mängder tvätt ska du bara använda hälften eller upp till två tredjedelar av den rekommenderade doseringen för tvättmedlet.

• Med rätt förbehandling kan fläckar och lätt smuts avlägsnas. Sedan kan tvätten tvättas på en lägre temperatur.

Din nya maskin

Din nya tvättmaskin uppfyller alla krav på modern tvättning och är samtidigt ekonomisk i drift både när det gäller vatten, el och tvättmedel.

• Gemensamt programvred för både tvättprogram

och temperatur gör maskinen mycket enkel att ställa in.

• Programsekvensindikeringen visar

tvättprogrammets olika moment med signallampor.

• Automatisk avkylning av tvättvattnet till 60°C

före tömning ingår i 90°C programmet. Det minskar den ”temperaturchock” som tvätten utsätts för, vilket i sin tur motverkar att tvätten blir skrynklig.

Beskrivning av maskinen

1 Tvättmedelslåda 2 Kontrollpanel 3 Lucköppning 4 Avloppspump 5 Fötter för nivåjustering

• Speciellt program för ylle - behandlar ylleplagg på ett mycket skonsamt sätt.

• Kontroll av obalans: ett kontrollsystem upptäcker ev obalans i tvättens fördelning. Det här systemet ser till att maskinen står stabilt när den centrifugerar.

• ECO-ventilen gör det möjligt att utnyttja allt tvättmedel och sparar energi genom en lägre vattenförbrukning.

AQUACYCLE 1600

F 1645

SVENSKA

Tvättmedelslådan

Fack för förtvättmedel

Fack för huvudtvättmedel

Fack för sköljmedel

C0063

Bruk

Kontrollpanel

123456 7 8

F 1645

Tillvalsknappar

Beroende på vilket program man kör kan man kombinera olika funktioner. De skall väljas efter att man har valt det önskade programmet och innan man trycker på START/PAUS-knappen. När man trycker på en av dessa knappar tänds den aktuella kontrollampan. När man trycker en gång till släcks kontrollampan. Om man gör ett oriktigt val blinkar den aktuella kontrollampan i ca. 2 sekunder.

1 Knapp “Förtvätt” /“Snabbtvätt”

Om du trycker på denna knapp kan du välja mellan två olika tillval. Den lampa som är aktuell tänds.

• Förtvätt

Är tvätten hårt smutsad kan du välja ett program med förtvätt.

Före huvudtvätten kör maskinen då en förtvätt upp till max 30°C.

Förtvättsfunktionen är inte aktiv i ylleprogrammet.

Förtvätten avslutas med en kort centrifugering för vittvätt/kulörtvätt och syntettvätt. Vid fintvätt pumpas tvättlösningen ut utan centrifugering.

• Snabbtvätt

Ett mycket kort program för vit-/kulörtvätt, syntetoch fintvätt. Tvättiden reduceras beroende på vilket slags material du ska tvätta och vilken temperatur du har valt. Du kan inte välja detta tillval tillsammans med sparfunktionen . Rekommenderad tvättmängd för bomull 3,5 kg.

2 Knapp “Halvfull maskin”

Tryck på denna knapp, när maskinen endast är fylld till hälften, för att därigenom använda mindre vatten vid sköljningarna.

3 Knapp “Spar”

a) Om du trycker på denna knapp i programmet

“Vittvätt 90°” sänks temperaturen till 67°C och huvudtvätten förlängs med 22 minuter.

Om du trycker på knappen i programmet “Syntettvätt 60°” sänks temperaturen till 40°C och huvudtvätten förlängs med 10 minuter.

Detta tillval kan du använda om du vill tvätta normalt smutsad tvätt samtidigt som du sparar energi.

b) För att programmet ska räknas som energiklass

“A” måste du även trycka ned denna knapp i programmet “Vittvätt 60°” och “Kulörtvätt 40°”.

Huvudtvätten förlängs med 10 minuter (60°C) och 35 minuter (40°C). Temperaturen sänks inte.

4 Knapp “Extra sköljning”

2 extra sköljningar. Kan användas i alla tvättprogram utom ylle. Rekommenderas för personer med känslig hy eller i

områden med mycket mjukt vatten.

5 Knapp “START/PAUS”

När du trycker på den här knappen startar det valda programmet, lampan till knappen START/PAUS blinkar inte längre, utan lyser nu hela tiden.

När du trycker på knappen avbryts det pågående programmet. Det startas igen när du trycker en gång till på knappen. Under pausen blinkar lampan till knappen START/PAUS.

• Välj programmet (tömning) eller (centrifugering). Du kan minska centrifugeringshastigheten genom att vrida på vredet .

• Tryck på START/PAUS-knappen

SVENSKA

6 Programsekvensindikering

När du väljer ett tvättprogram visar de tända lamporna vilka moment som ingår i programmet.

När programmet har startat visar programindikeringen i vilket programavsnitt maskinen arbetar eller att programmet är slut.

= förtvätt/huvudtvätt

= sköljningar = centrifugering = tömning = slut

Lampan

tänds när maskinen tvättar

(huvudtvätt). Om du har valt "förtvätt" genom att trycka på knappen för detta lyser lampan även under detta moment.

När lampan (SLUT) lyser har programmet avslutats, luckan kan öppnas och tvätten tas ut.

Kontrollampan (SLUT) blinkar, om det förekommer fel på maskinen:

- 4 blinkningar = luckan är inte stängd

- 2 blinkningar = vattnet töms inte ut

- 1 blinkning = maskinen tar inte in vatten

Felåtgärder, se sidan 16-17.

7 Val av centrifugeringshastighet,

INGEN CENTRIFUGERING : om läget väljs centrifugerar maskinen inte.

Kan användas för mycket ömtåliga material. Maskinen sköljer 3 extra gånger i vit-/kulörtvättprogram

och 1 extra gång i syntettvättprogram.

OBS!

Om du har valt centifugeringsprogrammet och centrifugeringsvredet står i läge

eller

kör maskinen en kort centrifugering på 400 v/min.

8 Programvred

Tvättmaskinen har fem programområden, fyra för olika tvättmärkning:

vittvätt/kulörtvätt syntettvätt fintvätt ylle samt ett för specialprogram.

sköljstopp eller funktion

Med detta vred kan du minska hastigheten på den sista centrifugeringen, sköljstopp eller välja funktionen INGEN CENTRIFUGERING .

Hastigheterna på vredet gäller vit-/kulörtvättprogram. Läget 1600 motsvarar 900 varv/min för syntettvätt

och ylle och 700 varv/min för fintvätt. Läget 500 motsvarar 500 varv/min för syntettvätt och

ylle och 450 varv/min för fintvätt.

SKÖLJSTOPP : När denna funktion väljs, ligger tvätten kvar i sista sköljvattnet.

Lampan (SLUT) på programsekvensindikeringen lyser när programmet är slut och indikerar att vattnet måste tömmas ut, innan luckan kan öppnas. Gör så här när du vill tömma ut vattnet:

• Vrid programvredet till läge “O”.

Vrid programvredet åt höger eller vänster för att välja program och temperatur enligt tvättmärkningen, eller ett av specialprogrammen.

Efter avslutat program måste programvredet vridas tillbaka till läge “O”.

Symboler på programskalan

• betyder “kallt”, vattnet uppvärms inte.

• O (Nollställ) = radera programmet, stäng av

maskinen.

OBS!

Om du vrider programvredet till ett annat program när maskinen är i gång börjar lamporna för programsekvensindikering att blinka. Maskinen startar inte i det nya program du har valt.

Viktiga råd och tips för dig

Hur mycket tvätt per omgång?

som tvättar

Sortering av tvätt

• Låt inte tvätten ligga för länge, särskilt inte när den är fuktig. Fuktig tvätt möglar och luktar illa. Mögelfläckarna går inte att få bort.

• Kulörta plagg bör inte blandas med vita.

• Kulörta plagg och i synnerhet plagg, som inte är färgäkta skall tvättas separat första gången. De innehåller i regel överskottsfärg, som avges vid första tvätten.

• Linne kan tvättas som "bomull" eller "syntettvätt" men centrifugera bara en kort stund, annars bryts fibrerna.

• Strykfria material som polyester/bomull bör tvättas som "syntettvätt".

• Ömtåliga material som akryl och de flesta gardiner bör tvättas som "fintvätt".

• Ylleprogrammet är särskilt avsett för plagg av ren, ny ull med etiketten "Maskintvättbar". Andra ylletyper och -blandningar kan krympa eller filtas, om de tvättas i maskin.

• Besvärliga fläckar som gräs, rost, tjära, målarfärg, bläck osv, skall behandlas före tvätt. För att avlägsna målarfläckar kan lösningsmedel som t ex terpentin användas. I så fall får plagget inte tvättas, förrän det är helt torrt.

Tvättmaskinsproducenten ansvarar inte för skador som beror på användning av lösningsmedel eller brännbara ämnen.

Temperaturer

• Vi rekommenderar att du tvättar vit bomull vid 60° i stället för 90°C.

• Tvätta aldrig linne i högre temperatur än 60°, för då blir tyget tufsigt.

• Tvättäkta kulörtvätt kräver i regel 60°C, men är plaggen inte så smutsiga, blir de rena vid 40°C.

• Vita och kulörta syntetmaterial kan normalt tvättas vid 60°C, men ofta räcker 40°C om plaggen inte är så smutsiga.

• Kulörta plagg med risk för färgfällning och ömtåliga material bör aldrig tvättas vid högre temperatur än 40°C.

Eftersom det kan vara besvärligt att väga tvätten föreslår vi att du uppskattar vikten genom att se hur full trumman är:

Bomull och linne: Full trumma, men inte för tätt packat.

Ej ömtåliga syntetmaterial: Högst 2/3 trumma. Ömtåliga material, fintvätt och ylle: Högst halvfull

trumma.

Innan tvätten läggs i maskinen skall:

• Alla revor och hål lagas.

• Lösa knappar sys fast.

• Blixtlås stängas.

• Fickor tömmas och stängas. Spikar, häftstift, gem och dylika föremål kan orsaka stor skada på tvättmaskinen och tvätten.

Sådana skador täcks inte av konsumentköplagen.

Tvättmedel och tillsatser

Tvättresultatet beror bl a på vilket tvättmedel och vilken dosering du använder. Det finns speciella tvättmedel för vit-, kulör- och fintvätt samt ylle.

Använd bara tvättmedel som är av god kvalitet och som är avsedda för tvättmaskin.

Följ alltid tvättmedelsfabrikantens anvisningar och dosera tvättmedel i förhållande till tvättmängden, hur smutsigt godset är samt vattnets hårdhetsgrad. Har du hårt vatten, se avsnittet «Avkalkning». Är du osäker på vattnets hårdhetsgrad kan du kontakta kommunen.

Underdosering av tvättmedel kan ge återsmutsning i form av gråa noppor, bruna avtryck av trumman och dålig lukt i maskinen. Överdosering av tvättmedel ökar belastningen på miljön. Även biologiskt nedbrytbara tvättmedel innehåller ämnen som i stora mängder kan skada den ekologiska balansen.

Kontrollera alltid plaggets tvättmärkning så att det tvättas vid rätt temperatur. Plagget kan missfärgas om det tvättas vid högre temperatur än vad som angivits.

Koncentrerat tvättpulver

Stoppa inte in tillverkarens doseringsmått i maskinen utan häll tvättmedlet i facket.

Denna tvättmaskin har en tvätteknik som innebär minsta möjliga vattenmängd för att få tvätten ren. Risken finns därför att tvättmedlet inte löses upp under huvudtvätten och rester av tvättmedlet kan finnas kvar på plaggen efter programmets slut om doseringsmåttet används i maskinen.

Flytande tvättmedel

Ett lämpligt flytande tvättmedel kan användas till låg-eller medeltemperaturprogram samt program utan förtvätt. Häll flytande tvättmedel i facket i tvättmedelslådan omedelbart innan du startar programmet.

Flytande tillsatser

Eventuella tillsatser som t ex sköljmedel skall hällas i facket " ". Om du använder sköljmedel undviker du statisk elektricitet i plaggen, speciellt om tvätten torkas i en torktumlare.

Dosering enligt produkttillverkarens rekommendationer.

SVENSKA

Tvättmärkning

Ofta finner du att plaggen är försedda med tvättsymboler som anger hur de bör tvättas.

NORMALTVÄTT

TVÄTT

SKONTVÄTT

BLEKNING kan blekas i kallt vatten bleks ej

STRYKNING stryks vid

KEMTVÄTT

TORKNING plantorkning dropptorkning

tvätt i 95° tvätt i 60° tvätt i 40° tvätt i 30°

högst 200°

kemtvätt i alla slags

tvättvätskor

stryks vid

högst 150°

kemtvätt i bensin, ren

alkohol, perklorat,

R111 och R113

hängtorkning

stryks vid

högst 110°

kemtvätt i bensin,

ren alkohol och

handtvätt tvättas ej

R113

normal temp. låg temp.

kan torkas i

torktumlare

i vatten

stryks ej

kemtvättas ej

torkas ej i

torktumlare

Så här använder du

C0065

C0064

P0004

3. Välj önskat program

Vrid programvredet till önskat läge.

tvättmaskinen

Innan du tvättar första gången, rekommenderar vi att du häller 2 liter vatten i tvättmedelsfackets fack för huvudtvätt för att aktivera ECO-ventilen. Kör därefter ett tvättprogram på 90°C utan förtvätt och utan plagg för att göra ren tvättrumman och invändiga delar. Fyll 1/2 dl tvättmedel i facket för huvudtvätt.

1. Lägg i tvätten

Öppna luckan. Lägg in plaggen ett i taget så ovikta som möjligt. Stäng luckan.

2. Fyll på tvättmedel och tillsätt

4. Val av centrifugeringshastighet,

sköljstopp eller funktion

Vrid vredet till önskat läge.

5. Val av tillvalsfunktion

Välj önskad funktion. Den tillhörande kontrollampan tänds.

sköljmedel

Dra ut tvättmedelslådan. Fyll ett mått med den mängd tvättmedel som motsvarar tvättmängden och häll det i facket för huvudtvätten. Om du väljer funktionen FÖRTVÄTT, skall en viss mängd tvättpulver också fyllas på i fack .

Häll sköljmedlet i facket med symbolen “ ”, utan att maxnivån överskrids. Skjut in lådan.

6. Start av program

Tryck på knappen START/PAUS för att starta det inställda programmet. Lampan Programmet startar.

lyser.

7. Ändra ett pågående program

11. Avslutning av program

Sätt först av allt tvättmaskinen i pausläge genom att trycka på START/PAUS-knappen. Alla programfaser går att ändra innan de utförs i programmet. När programmet har startat kan det bara återställas genom att programväljaren vrids till läge “O”. Därefter kan du välja ett nytt program. Sköljvattnet är kvar i behållaren. Starta det nya programmet genom att trycka på START/PAUS-knappen. Obs: Om du vill tömma ut vattnet innan den nya programfasen inleds måste du avbryta programmet i fråga och i stället välja programmet (TÖMNING).

8. Avbryta programmet

Tryck på knappen START/PAUS, den tillhörande lampan blinkar under paustiderna.

9. Radera programmet

Vrid vredet till läge “O”, om ett redan inställt program skall raderas. Nu kan du välja ett annat program.

10. Öppna luckan när programmet har startat

Maskinen ska först ställas i PAUS-läge (tryck på knappen START/PAUS).

Luckan kan öppnas om följande betingelser är uppfyllda:

• Vattnets temperatur får inte vara över 55°C.

• Vattennivån måste vara låg.

• Maskinen får inte centrifugera.

Maskinen stannar automatiskt. Om du har valt tillvalet fortsätter lampan (SLUT)

att lysa för att visa att vattnet ska tömmas ut innan luckan öppnas. För att tömma ska du vrida programvredet till “O” och därefter till programmet (tömning) eller (centrifugering). Centrifugeringsprogrammet körs då på maxhastighet. För att undvika att plagg av syntet, ylle eller andra ömtåliga material skrynklar ska centrifugeringshastigheten reduceras med det aktuella vredet.

Luckupplåsningen indikeras genom att lampan (SLUT) tänds.

Vrid programvredet till läge “O”. Ta ut tvätten. Kontrollera att trumman är helt tom. Eventuellt

kvarglömd tvätt som ligger kvar i trumman kan ta skada vid följande tvätt (t ex krympa i för hög temperatur) eller färga av sig på annan tvätt.

Om du inte ska fortsätta att tvätta ska du stänga av vattenkranen och för säkerhets skull även stänga av strömförsörjningen till maskinen.

Låt luckan stå lite öppen så att fukten som finns i trumman kan avdunsta.

SVENSKA

Om det är absolut nödvändigt att öppna luckan och de ovan angivna punkterna inte är aktuella skall du stänga av maskinen genom att vrida programvredet till läge “O”. Efter ca. 3 minuter kan luckan öppnas (observera att det kan finnas vatten kvar i maskinen).

Välj därefter programmet igen och starta om det genom att trycka på START/PAUS knappen.

Programöversikt

Tvättprogram

Område

Program/

tempe-

ratur

60°-90°

90°+

60°+

30°-40°

60°-

30°-40°

60°

Program-

beskrivning

Vittvätt

Vittvätt Sparprogram

Vittvätt 5,5 kg

Kulörtvätt 5,5 kg

Syntettvätt 2,5 kg

Programsekvens

Huvudtvätt 60°-90°C 3 sköljningar Normalcentrifugering

Huvudtvätt 67°C 3 sköljningar Normalcentrifugering

Huvudtvätt 60°C 3 sköljningar Normalcentrifugering

Huvudtvätt 30°–40°60°C eller kallt 3 sköljningar Normalcentrifugering

Huvudtvätt 30°-40°60°C 3 sköljningar Skoncentrifugering

Tilläggs-

funktioner

(endast vid 40°C)

(endast vid 60°C)

Tvätt-

mängd

max

5,5 kg

Förbrukning *

Energi

Vatten

kWh

2,1 56 150

1,45 52 140

0,93 52 140

1,25 52 120

0,9 54 90

liter

Tid

min.

Huvudtvätt 30°–40°C

30°-40°

30°-

Fintvätt 2,5 kg

Ylle

3 sköljningar Skoncentrifugering

Huvudtvätt 30°C eller kallt 3 sköljningar Skoncentrifugering

2 kg

0,5 55 60

0,25 55 50

* Förbrukningsvärdena som anges i översikten är referensvärden. Förbrukningen beror på tvättmängd, typ av

tvätt och på vatten- och rumstemperaturen. Värdena anger de högsta (varmaste) vattentemperaturerna för varje tvättprogram.

Programmet Vittvätt 60°+ är referensprogram för uppgifterna på energidekalen, enligt direktiv 92/75/EG.

Ullprogrammet för denna maskin är godkänt av Woolmark för tvätt av maskintvättbara plagg som är märkta med en Woolmark-etikett, under förutsättning att tvättinstruktionerna på plaggets etikett och tvättmaskinens instruktioner följs. M9604.

Programöversikt

Specialprogram

Program

Sköljningar

Tömning

Centrifugering

O Nollställ

Programbeskrivning

Handtvättade plagg kan sköljas med det här programmet. 3 sköljningar med sköljmedel Kort centrifugering vid maxhastighet

Tömmer ut det sista sköljvattnet i program med sköljstoppfunktion .

Normalcentrifugering Kort centrifugering (500

varv/min

Radera programmet Stäng av maskinen

)

Tilläggs-

funktioner

* Förbrukningsvärdena som anges i översikten är referensvärden.

Tvätt-

mängd

max

5,5 kg

Förbrukning *

Energi

kWh

0,05 57 30

Vatten

liter

––2

––10

–––

Tid

min.

SVENSKA

P0038

Skötsel och rengöring

C0066

C0067

Rengöring av höljet

Tvättmaskinen rengörs utvändigt med ett milt handdiskmedel. Tvätta efter med rent vatten och

torka av. Viktigt: Sprithaltiga rengöringsmedel, thinner eller

dylikt får inte användas.

Rengöring av tvättmedelslådan

Efter en tid kommer tvättmedel och sköljmedel att orsaka avlagringar i lådan. Den bör därför göras ren med jämna mellanrum genom spolning med vatten.

Ta vid behov ut lådan ur maskinen genom att trycka ned tappen som sitter upptill till vänster.

För att underlätta rengöringen kan den övre delen av facken för tillsatsmedel tas bort.

Stäng vattenkranen och skruva loss tilloppsslangen från vattenkranen. Rengör filtret med t.ex. en tandborste. Skruva sedan åter fast tilloppsslangen på vattenkranen. Kontrollera att det är tätt.

P1090

Rengöring av avloppspump

Pumpen bör kontrolleras regelbundet och särskilt om

• maskinen inte töms och/eller inte centrifugerar

• maskinen låter konstigt i samband med tömningen på grund av att föremål som säkerhetsnålar, mynt etc. blockerar pumpen.

Gör så här:

• Stäng av strömtillförseln.

• Vänta eventuellt tills vattnet har svalnat.

• Öppna luckan till pumpen.

Rengöring av lådöppningen

Tvättmedel kan också avlagras inuti lådöppningen. Rengöring här kan t ex ske med en gammal tandborste. När du är färdig med rengöringen sätt tillbaka lådan och kör en sköljning utan tvätt.

Rengöring av tilloppsslangens filter

Om du märker att det tar lång tid att fylla maskinen bör du kontrollera att tilloppsslangens filter inte är igensatt.

P1114

• Sätt ett kärl intill pumpen för eventuellt spill.

• Dra ut nödtömningsslangen, placera den i behållaren och ta ut proppen.

• När det inte kommer mer vatten kan du skruva loss pumpen och lyfta ur den. När du lyfter ur pumpen bör du se till att alltid ha en trasa till hands så att du kan torka bort vattenspill.

P1115

• Vrid pumphjulet för att ta bort eventuella föremål.

• Sätt i proppen på nödtömningsslangen och placera slangen i hållaren.

P1117

• Skruva pumpen på plats igen.

• Stäng luckan till pumpen.

Åtgärd vid frysrisk

Om din tvättmaskin skulle utsättas för temperaturer under 0°C, så måste följande åtgärder vidtas:

1. Stäng vattenkranen och skruva av tilloppsslangen från kranen.

2. Lägg ned tillopps- och nödtömningsslangens ände i golvbrunnen eller i en hink. Töm ut vattnet.

3. Skruva på tilloppsslangen igen. Sätt i proppen på nödtömningsslangen och placera slangen i hållaren.

4. Vrid programvredet till läge “O”.

På det här sättet ser du till att det inte finns vatten kvar i tvättmaskinen, som skulle kunna orsaka skada om det fryser.

SVENSKA

Rengöring av maskinen

Tvättar du ofta vid låga temperaturer och/eller tillsätter lite tvättmedel, bör du göra ren tvättmaskinen någon gång i månaden. Då förhindras mögelväxt och dålig lukt i maskinen. Normaldosera med tvättmedel och kör ett tvättprogram utan tvätt vid så hög temperatur som möjligt (90°C).

Avkalkning av maskinen

Om vattnets hårdhetsgrad är högre än 7°dH skall tvättmaskinen rengöras minst 4 gånger per år.

Kalkavlagringar på t ex.värmelementet förkortar dess livslängd.

Dosera med ca 1,5 dl citronsyra istället för tvättmedel och kör ett tvättprogram utan tvätt vid så hög temperatur som möjligt.

(Kontakta din kommun för att få veta vattnets hårdhetsgrad).

Nödtömning

Gör så här om du av någon anledning måste tömma maskinen på vatten manuellt:

1. Bryt strömmen.

2. Stäng vattenkranen.

3. Vänta tills det eventuellt uppvärmda tvättvattnet har svalnat.

4. Öppna luckan till pumpen.

5. Sätt en skål på golvet och placera nödtömningsslangens ände i skålen. Ta ut proppen. Med tyngdlagens hjälp bör vattnet rinna ned i skålen. Sätt i proppen igen när skålen är full. Töm skålen. Upprepa tills det inte kommer mer vatten.

6. Vid behov rengör pumpen enligt ovan.

7. Sätt i proppen och placera nödtömningsslangen i hållaren.

8. Skruva pumpen på plats och stäng luckan.

Viktigt!

Varje gång du tömmer ut vatten med hjälp av nödtömningsslangen måste du hälla 2 liter vatten i tvättmedelsfackets fack för huvudtvätt och därefter köra tömningsprogrammet. På så sätt aktiverar du ECO-ventilen och undviker att en del av tvättmedlet inte används vid nästa tvätt.

Om maskinen inte fungerar

Här hittar du information om hur du själv kan försöka avhjälpa vissa mindre fel och driftstörningar, innan du tillkallar en servicetekniker.

När maskinen är i gång kan lampan (SLUT) börja blinka, vilket betyder att maskinen inte fungerar som den ska. På modell F1645 hörs det även en signal.

– 1 blinkning: T ex kranen har inte öppnats. Se vidare under “Typ av problem” – 2 blinkningar: T ex veck på avloppsslang eller igensatt avloppspump. Se vidare under “Typ av problem” – 4 blinkningar: Luckan är inte ordentligt stängd. När felet har avhjälpts ska du trycka på knappen START/PAUS för att fortsätta det program som avbrutits.

Om det inte är möjligt att avhjälpa felet ska du kontakta en servicetekniker.

•

TYP AV PROBLEM

• Maskinen startar inte:

• Maskinen fylls inte med vatten:

• Maskinen fylls med vatten, men töms omedelbart:

• Maskinen centrifugerar inte/töms inte:

•

MÖJLIG ORSAK

• Är säkringarna hela?

• Sitter stickkontakten ordentligt i vägguttaget?

• Är luckan till maskinen riktigt stängd?

• Är vattenkranen öppen?

• Är programmet riktigt inställt?

• Är START/PAUS-knappen intryckt?

• Är vattenkranen öppen? Kommer det vatten ur kranen? Är vattentrycket tillräckligt?

• Är tilloppsslangen klämd eller bockad?

• Är tilloppsslangens filter igensatt?

• Är luckan riktigt stängd?

• Är avloppsslangen riktigt placerad? Slangen måste ledas upp min. 60 cm innan den leds till ett avlopp.

• Ligger avloppsslangen riktigt, utan veck?

•

Är avloppspumpen igensatt? Rengör den regelbundet

• Har du valt ett program med sköljstopp-funktion

eller utan centrifugeringsfunktion ?

• Maskinen vibrerar/oljud från maskinen:

• Vatten rinner ut på golvet:

• Är alla transportsäkringar borttagna?

• Står tvättmaskinen stabilt och plant?

• Finns det tillräckligt med utrymme mellan tvättmaskinen och ev. vägg eller skåp?

• För mycket tvättgods i trumman?

• Ojämn fördelning av tvättgods i trumman (obalans).

• Är tvättmedlet riktigt doserat? (för mycket tvättmedel kan ge överskumning)

• Är tvättmedlet avsett för maskintvätt?

• Är tvättmedelsfacken rengjorda och utan stopp?

• Är avloppsslangen riktigt fäst?

• Är avloppspumpen åter på plats efter rengöring?

• Är slangen tät? Finns det läckor i någon av kopplingarna eller vid kranen?

• Är nödtömningsslangen tillsluten?

•

TYP AV PROBLEM

•

MÖJLIG ORSAK

• Luckan kan inte öppnas:

• Dålig lukt i maskinen:

• Centrifugeringen startar med fördröjning, eller tvätten är inte ordentligt centrifugerad när programmet är avslutat:

• Ovanliga ljud:

• Är ett program igång?

• Maskinen befinner sig i uppvärmningsfasen, eller vattennivån i maskinen når upp över den nedersta delen av luckan.

• För låg tvättmedelsdosering.

• Då 40°C program används ofta och 60/90°C program sällan eller aldrig.

• Då tvättmaskinen inte har använts på länge Åtgärd: Tvätta en tom maskin med normal dosering tvättmedel vid 90°C.

• Maskinens elektroniska kontrollsystem för obalans reagerar på en ojämn fördelning av tvätten. Vid obalans sänks varvtalet på trumman så att tvätten kan omfördelas innan varvtalet ökar igen. Detta kan upprepas flera gånger i små steg tills en normal centrifugering med högsta varvtalet kan genomföras. Fasen där tvätten omfördelas varar ca 10 minuter. Om tvätten fortfarande inte är i balans efter denna tid, sänks varvtalet på slutcentrifugeringen.

• Maskinen har ett modernt drivsystem som jämfört med tidigare drivsystem alstrar avvikande ljud. Det nya drivsystemet möjliggör mjukstart och en bättre tvättfördelning och stabilitet vid centrifugeringen.

SVENSKA

• Inget vatten syns i trumman:

• Otillfredsställande tvättresultat:

• Tvättmedelsrester kvar efter tvätt:

• Skum kvar efter sista sköljningen:

• Moderna tvättmaskiner har låg vattenförbrukning och därför låg vattennivå i trumman. Tvätt- och sköljresultatet blir bra ändå.

• För lite tvättmedel eller olämpligt tvättmedel har använts.

• Envisa fläckar har inte förbehandlats och bearbetats före tvätt.

• Fel temperatur eller fel program har valts.

• För stor mängd tvätt i maskinen.

• Den troligaste orsaken är att det finns komponenter i tvättmedlet som inte kan lösas upp. Tvättmedelsrester på plaggen är inte ett tecken på otillräcklig sköljning. Borsta eller skaka plaggen. Skölj dem på nytt om det behövs.

• Moderna tvättmedel kan bilda skum även efter sköljning, men det påverkar inte själva tvättresultatet.

Reklamation

Mod. ..........

Prod. No. ...........

Ser. No. .........

M od

. ..........

P r

od . N o. ..

.........

S e r. N

. .........

P0042 BD

Vid försäljning till konsument i Sverige gäller den svenska konsumentlagstiftningen.

Kom ihåg att spara kvittot för eventuell reklamation.

Konsumentkontakt

Har du frågor angående produktens funktion eller användning ber vi dig att kontakta vår konsumentkontakt på tel. 020-78077050 eller via e-mail på vår hemsida www.electrolux.se.

Innan du kontaktar service, skriv upp följande enligt dataskylten:

Service och reservdelar

Har du frågor om eller vill beställa service eller reservdelar ber vi dig att kontakta återförsäljaren eller vår rikstäckande service på tel. 020 - 76 76 76 eller via e-mail på www.elektroservice.se. Se adressen till ditt närmaste service-kontor i telefonkatalogen Gula sidorna under Hushållsutrustning, vitvaror-service.

Modellbeteckning ....................................................

Produktnummer ....................................................

Serienummer ....................................................

Inköpsdatum ....................................................

Hur och när uppträder felet?

Garanti (gäller för Finland)

Produktens garantitid kan definieras separat. Finns

Innan du beställer service, enligt EHL åtagandet, kontrollera först om du kan avhjälpa felet själv. Här i bruksanvisningen

finns en tabell, som beskriver enklare fel och hur man kan åtgärda dem. Observera, elektriska fel skall alltid åtgärdas av certifierad elektriker.

det ingen separat definierad garantitid, har produkten garanti enligt den gällande lagstiftningen och de lokala bestämmelserna. Garantivillkoren uppfyller branschens allmänna villkor enligt den gällande lagstiftningen. Spara inköpskvittot som verifikation för inköpsdatumet, som avgör garantitidens början.

Kostnaderna kan debiteras även under tid som omfattas av kostnadsfri service

• vid onödigt servicebesök.

• om tillverkarens anvisningar för installation, användning och skötsel inte följts.

Tekniska data

Mått Bredd 60 cm

Höjd 85 cm Djup 59 cm

Elanslutning Spänning 220-230V/50Hz

Max. effektförbrukning 2200W 10A

Vattentryck Minimum 0,05 MPa

Maximum 0,8 MPa

Rekommenderad Normaltvätt 5,5 kg maximal mängd Syntettvätt/Fintvätt 2,5 kg

Ylle 2,0 kg

Centrifugering Max vittvätt 1600 v/min.

syntettvätt 0900 v/min. 1 fintvätt 00700 v/min. ylle 00900 v/min.

Denna apparat uppfyller kraven i EG-direktiv 89/336/EEG, 73/23/EEG.

Installation

HEC0003S

HEC0002S

HEC0001

HEC0008

HEC0005

HEC0010

HEC0014

HEC0011S

Uppackning

Lämna förpackningsmaterialet på ett sådant sätt att små barn inte kan leka med det.

Tillbehör

Förminskningsnippel 3/4"-1/2"

Transportsäkring

Innan maskinen tas i funktion måste transportsäkerhetsanordningarna tas bort enligt anvisningarna nedan. Kontrollera också att tilloppsslangen är fastskruvad på korrekt sätt på maskinens baksida.

1. Ta bort alla yttre emballage och lägg sedan försiktigt ner maskinen på ryggsidan för att kunna ta bort underredet i polystyren från maskinens undersida.

2. Lossa elkabeln och avloppsslangen från de speciella hållarna på maskinens baksida.

5. Dra försiktigt loss stålstången D.

6. Skruva i de sex mindre skruvarna C igen.

SVENSKA

7. Öppna luckan och ta ut inloppsslangen ur trumman. Ta bort polystyrenblocket som är fäst med tejp vid luckans tätningslist.

3. Skruva ur den mittersta skruven A på maskinens

baksida med hjälp av en nyckel av lämplig typ. Dra ut den tillhörande plastbrickan.

4. Skruva ur de två stora skruvarna B och de sex mindre skruvarna C från maskinens baksida.

8. Förslut det lilla övre hålet och de stora nedre hålen med hjälp av de speciella plastlocken som finns i den medföljande påsen med bruksanvisningen.

OBS! Spara transportsäkringarna om maskinen vid någon senare tidpunkt skall transporteras igen.

Placering

HEC0006

P1051

P0990

ø 40 mm

60-80 cm

P0022

Maskinen får inte placeras för nära vägg eller skåp. Under centrifugeringen är vibrationer normalt och

oundvikligt. Speciellt om tvättmaskinen placeras på ett fjädrande golv, vilket är mycket olämpligt.

Den får inte placeras på sockel, fundament eller liknande, eftersom det då finns risk för tippning under centrifugeringen.

Om kran, avlopp och strömuttag inte är placerade i närheten av maskinen, bör VVS-/el-tekniker tillkallas för att flytta kran/avlopp/strömuttag.

Placeras tvättmaskinen i ett utrymme där frysrisk finns (under 0°C), se åtgärd under avsnitt «Skötsel och rengöring».

3. Justera slangen genom att lossa ringmuttern. Var noga med att dra åt ringmuttern efteråt för att

undvika läckage.

4. Anslut slangen till en vattenkran med 3/4" kopplingsgänga.

Använd alltid slangen som medföljer maskinen.

P1088

Nivåjustering

Maskinen måste stå plant på ett fast och stabilt underlag för att fungera bra. Justera fötterna så att maskinen står vågrätt.

Vattenanslutning

En tilloppsslang medföljer och denna hittar du inuti trumman.

Använd inte slangen till din gamla maskin för att ansluta till vattenkranen.

1. Öppna porthålet och dra ut tilloppsslangen.

2. Anslut slangen med den vinklade kopplingen till maskinen.

Viktigt!

Rikta inte tilloppsslangen nedåt. Vinkla slangen åt vänster eller höger beroende på var vattenkranen sitter.

Tilloppsslangen får inte förlängas. Är den för kort ersätt hela slangen med en längre högtrycksslang.

Avloppsanslutning

Avloppsslangens ända kan placeras på tre sätt: Över kanten på en vask: I det fallet skall du

försäkra dig om, att slangen inte kan röra sig, när vattnet töms ut. Den kan t ex fästas i väggen med en krok eller bindas fast vid kranen med ett snöre.

Anslutning till golvbrunn: Fäst ett rör på väggen, 60-80 cm från golvet och anslut avloppsslangen till röret. Avloppsslangens ändstycke skall vara ventilerat, d.v.s. rörets invändiga diameter skall vara min. 40 mm. Se till att slangen sitter fast och inte kan lossna.

Anslutning till vattenlås: Då avloppsslangen ansluts till ett vattenlås under en tvätt- eller diskho, måste du kapa pipen på vattenlåset för att få största möjliga öppning så att maskinen kan tömmas ordentligt.

Avloppsslangen är 200 cm lång och får förlängas till max. 400 cm.

Använd en förlängningsslang med en invändig diameter, som minst motsvarar originalslangens diameter och använd en lämplig slangkoppling.

Avloppsslangen måste vara placerad mellan 60 och 100 cm höjd.

Kontrollera att inga veck uppstår på avloppsslangen.

SVENSKA

Elektrisk anslutning

Maskinen levereras med sladd och stickkontakt för anslutning till 220/230 V 1 fas 10 A. Vid placering i våtutrymmen t ex. badrum skall maskinen anslutas fast enligt gällande bestämmelser. Fast elanslutning får endast utföras av behörig elinstallatör.

Om anslutningssladden måste bytas ut skall detta arbete utföras av auktoriserad service.

Efter att maskinen har ställts upp skall det gå att kunna komma åt elledningen.

Hyvä asiakas,

Ole hyvä ja lue tämä käyttöohje huolellisesti ja huomioi erityisesti turvallisuusohjeet ensimmäisillä sivuilla. Suosittelemme, että säilytät tämän käyttöohjeen huolellisesti myöhempää käyttöä varten ja annat sen edelleen myös pesukoneen mahdolliselle uudelle käyttäjälle.

Sisällysluettelo

Kuljetusvauriot

Pakkauksen purkamisen yhteydessä tarkistetaan, ettei kone ole vaurioitunut kuljetuksessa.

HUOMIO! Mikäli kone on vaurioitunut, on siitä välittömästi ilmoitettava jälleenmyyjälle.

Turvallisuusohjeet 23-24 Hävittäminen 24 Vinkkejä ympäristön

suojeluun 24

KÄYTTÄJÄLLE Uusi pesukoneesi 25 Koneen kuvaus 25

Pesuainekotelot 25

Käyttö 26

Ohjelmapaneeli 26 Pesukoneen valitsimet 26-27

Pesuvihjeitä 28

Pyykin lajittelu 28 Lämpötilat 28 Koneen enimmäistäyttömäärä 28 Pesuaineet ja lisäaineet 28-29

Koneen täyttö ja käynnistys 30

Koneen täyttö 30 Annostele pesuaine koteloon 30 Annostele huuhteluaine tarvittaessa 30 Valitse haluamasi pesuohjelma 30 Valitse linkousnopeus, tai -toiminto 30 Valitse lisätoiminnot 30 Käynnistä pesuohjelma 31 Ohjelman korjaus 31 Ohjelman keskeytys 31 Ohjelman peruutus 31 Täyttöluukun avaaminen pesuohjelman

käynnistymisen jälkeen 31 Pesuohjelman päättyminen 31 Pesumerkinnät 32

Ohjelmataulukko 33-34 Hoito 35

Koneen runko 35 Pesuainekotelo 35 Kotelosyvennys 35 Vedentulosuodatin 35 Tyhjennyspumppu 35 Pesukoneen puhdistus 36 Kalkin poisto 36 Suojeltava jäätymiseltä 36 Veden tyhjennys käsin 36

Jos pesukone ei toimi 37-38

Huolto ja varaosat 39 Kuluttajaneuvonta 39 Maahantuoja 39 Takuu 39

ASENTAJALLE Tekniset tiedot 39 Asennus 40

Pakkauksen purkaminen 40 Tarvikkeet 40 Kuljetustuet 40 Sijoitus 40 Tasainen sijoitus 40 Vesiliitäntä 41 Viemäriliitäntä 41

- Pesualtaan reunan yli 41

- Lattiakaivoon 41

- Pesualtaan tyhjennysputken haaraan 41 Sähköliitäntä 41 Asennus jalustan päälle 41

Vinkkejä käyttöohjeen lukemiseen

Käyttöohjeen muutamat kappaleet on merkitty tietyllä symboolilla. Nämä symboolit tarkoittavat seuraavaa:

Kappaleessa annetaan tärkeää tietoa pesukoneen käytöstä, jonka huomiotta jättäminen voi aiheuttaa laitteeseen teknisiä vikoja.

Kappaleessa annetaan tietoa, joka on erityisen tärkeää pesukoneesi moitteettomalle toiminnalle.

Kappaleessa on tärkeää tietoa ympäristönsuojelusta.

Me suojelemme luontoa käyttämällä uusiopaperia.

Turvallisuusohjeet

Seuraavat varoitukset ovat tärkeitä yleisen turvallisuuden kannalta. Lue ne huolella ennen koneen asennusta tai käyttöä.

SUOMI

Yleinen turvallisuus

• Vian ilmetessä älä yritä korjata sitä itse. Ammattitaidottoman henkilön suorittamat korjaukset voivat aiheuttaa vaurioita.

• Jos korjauksia tarvitaan, ota yhteys valtuutettuun huoltoliikkeeseen ja kysy alkuperäisiä varaosia.

• Kone on suunniteltu aikuisten käyttöön. Älä anna lasten koskea ohjelmointivalitsimiin tai leikkiä koneella.

• Veden lämmitysvaiheen aikana luukun lasi on kuuma. Älä koske siihen.

• Katso aina, että rumpu on tyhjä, ennen kuin aloitat sen täyttämisen ja käynnistät koneen.

Asentaminen

• Kaikki pakkauksen osat täytyy poistaa ennen koneen käyttöönottoa. Koneelle tai viereisille kalusteille saattaa aiheutua vakavia vaurioita, jos koneen kuljetustukia ei poisteta tai jos ne jätetään osittain paikalleen.

• Kaikki asennustyöt saa suorittaa vain ammattitaitoinen henkilö. Ammattitaidottoman henkilön tekemät työt voivat heikentää laitteen toimintaa ja aiheuttaa henkilö- tai aineellisia vaurioita.

• Tarkista, ettei koneen liitäntäjohto ole koneen alla eivätkä koneen tulo- ja poistoletkut ole mutkalla tai painuneet kokoon.

• Jos kone asetetaan matolle, varmista, että ilma pääsee kiertämään vapaasti säätöjalkojen ja lattian välissä.

Käyttö

• Pesukone on tarkoitettu normaalissa kotitalouskäytössä vaatteiden pesuun tämän käyttöohjeen mukaan. Sitä ei saa käyttää muihin tarkoituksiin, kuin mitä varten se on suunniteltu.

• Pese vain sellaisia vaatteita, jotka ovat konepesun kestäviä. Noudata vaatteissa olevia pesuohjeita.

• Älä ylikuormita konetta. Noudata käyttöohjeen ohjeita.

• Tarkista ennen koneeseen laittamista, että kaikki taskut ovat tyhjiä. Irralliset pikkuesineet kuten kolikot, hakaneulat, neulat ja ruuvit voivat aiheuttaa vakavia vaurioita koneelle.

• Älä pese koneella bensiinissä, metanolialkoholissa, trikloorietyleenissä tms. likaantuneita vaatteita. Jos tällaisia nesteitä on käytetty tahranpoistoon ennen pesua, odota kunnes ne ovat täydellisesti haihtuneet vaatteelta ennen sen laittamista koneeseen.

• Laita pienet vaatteet, kuten sukat, vyöt jne. pesupussiin tai tyynyliinaan estääksesi niiden juuttumisen rummun ja pesualtaan väliin.

• Noudata huuhteluaineen annostusohjeita. Liian suuri annostus saattaa vaurioittaa vaatteita.

• Jätä koneen luukku hieman raolleen, kun et käytä konetta. Tämä säästää luukun tiivistettä ja ehkäisee tunkkaisen hajun muodostumista.

• Tarkista aina, että vesi on poistunut ennen koneen luukun avaamista. Jos näin ei ole, poista vesi käyttöohjeen ohjeiden mukaisesti.

• Irrota koneen pistotulppa pistorasiasta ja sulje vesihana aina käytön jälkeen.

Lapsiturvallisuus

• Lapset eivät yleensä ole tietoisia sähkölaitteiden vaarallisuudesta. Koneen käydessä lapsia pitää valvoa eikä heidän saa antaa leikkiä koneella.

• Pakkausmateriaalit (esim. muovikalvo, polystyreeni) voivat olla vaaraksi lapsille – tukehtumisvaara! Pidä ne lasten ulottumattomissa.

Hävittäminen

• Pidä kaikki pesuaineet turvallisessa paikassa lasten ulottumattomissa.

• Jos kone aiotaan romuttaa, irrota pistotulppa pistorasiasta ja katkaise liitosjohto pesukoneen puoleisesta päästä. Tee luukun lukko käyttökelvottomaksi, etteivät lapset jää rumpuun loukkuun leikkiessään.

Pakkausmateriaalit

Materiaalit, jotka on merkitty symbolilla ovat kierrätettäviä.

>PE< polyeteeni >PS< polystyreeni >PP< polypropyleeni

Tämä tarkoittaa, että materiaalit voidaan kierrättää viemällä ne niille tarkoitettuihin keräyslaatikoihin.

Kone

Vie vanha koneesi viralliselle kaatopaikalle. Tarvittaessa ota yhteyttä kuntasi jäteasioita hoitavaan viranomaiseen. Auta pitämään ympäristömme puhtaana!

Vinkkejä ympäristön suojeluun

Veden, energian ja ympäristön säästämiseksi suosittelemme, että noudatat seuraavia vinkkejä:

• Hieman likainen pyykki voidaan pestä ilman esipesua pesuaineen, veden ja ajan säästämiseksi (suojelet myös ympäristöä!).

• Pese vain täysiä koneellisia.

• Käytä pientä pyykkimäärää pestessä vain puolet tai 2/3 suositellusta pesuainemäärästä.

Symboli , joka on merkitty tuotteeseen tai sen pakkaukseen, osoittaa, että tätä tuotetta ei saa käsitellä talousjätteenä. Tuote on sen sijaan luovutettava sopivaan sähkö- ja elektroniikkalaitteiden kierrätyksestä huolehtivaan keräyspisteeseen. Tämän tuotteen asianmukaisen hävittämisen varmistamisella autetaan estämään sen mahdolliset ympäristöön ja terveyteen kohdistuvat haittavaikutukset, joita voi aiheutua muussa tapauksessa tämän tuotteen epäasianmukaisesta jätekäsittelystä. Tarkempia tietoja tämän tuotteen kierrättämisestä saa paikallisesta kunnantoimistosta, talousjätehuoltopalvelusta tai liikkeestä, josta tuote on ostettu.

• Tahrat ja kevyt lika voidaan poistaa oikealla esikäsittelyllä; sen jälkeen pyykki voidaan pestä alhaisemmassa lämpötilassa.

• Annostele pesuainetta veden kovuuden, likaantumisasteen ja pyykin määrän mukaan.

Uusi pesukoneesi

Uusi pesukoneesi täyttää kaikki nykyaikaisen pyykinpesun vaatimukset eli se käyttää säästeliäästi vettä, energiaa ja pesuainetta.

• Yhdistetty ohjelmavalitsin, johon on yhdistetty

pesuohjelman ja lämpötilavalinta, mahdollistaa yksinkertaisen käytön.

• Ohjelman seurantanäyttö osoittaa missä

vaiheessa ohjelma on.

• 90°C:een ohjelmassa on automaattinen pesuveden jäähdytys 60°:seen ennen vedenpoistoa. Tämä vähentää vaatteiden reagointia lämpöön ja vähentää rypistymistä.

Koneen kuvaus

1 Pesuainekotelo 2 Ohjelmapaneeli 3 Luukun kahva 4 Tyhjennyspumppu 5 Säätöjalat

• Erikoisohjelma villalle - käsittelee villavaatteita

hyvin hellävaroen.

• Epätasapainon tarkistus – tarkistusjärjestelmä

havaitsee epätasapainon pyykin jakautumisessa. Tämä järjestelmä huolehtii siitä, että kone seisoo tukevasti linkouksen ajan.

• EKO-venttiili mahdollistaa pesuaineen käytön

kokonaan sekä vähentää veden kulutusta ja siten säästää energiaa.

AQUACYCLE 1600

F 1645

SUOMI

Pesuainekotelot

Esipesuaine

Pesuaine

Huuhteluaine

C0063

Käyttö

Ohjelmapaneeli

123456 7 8

F 1645

Valintapainikkeet

Valitusta ohjelmasta riippuen on mahdollista yhdistää eri toimintoja. Toiminnot valitaan halutun ohjelman valitsemisen jälkeen, ennen kuin painetaan ALOITUS/TAUKO-painiketta.

Painikkeen painamisen jälkeen sen merkkivalo syttyy. Kun painiketta painetaan uudelleen, valo sammuu.

Jos valitset ohjelman tai toiminnon, joka ei ole mahdollinen, kyseinen merkkivalo vilkkuu n.2 sekunnin ajan.

1 Esipesu- Pikapesupainike /

Painamalla tätä painiketta voit valita kaksi eri vaihtoehtoa. Valitun toiminnon merkkivalo syttyy.

• Esipesu

Erittäin likaiset tekstiilit voidaan pestä ohjelmalla, johon kuuluu esipesu.

Varsinaista pesua edeltää esipesu, jonka lämpötila on maks. 30°C.

Esipesutoimintoa ei voida valita villanpesuohjelman yhteydessä.

Valko- ja kirjopesussa sekä siliävien pesussa esipesu päättyy lyhyeen linkoukseen. Hienopesuohjelman yhteydessä esipesuohjelma päättyy tyhjennykseen.

• Pikapesu

Erittäin lyhyt ohjelma valko-/kirjo- ja siliävien pesuun ja hienopesuun. Pesuaika lyhenee pestävän kankaan tyypistä ja valitusta lämpötilasta riippuen.

Tätä toimintoa ei voi valita samanaikaisesti energiansäästöohjelman kanssa . Suositeltu enimmäismäärä puuvillavaatteille on 3,5 kg.

2 Vajaatäyttövalitsin

Tätä valitsinta käytetään, jos kone on täytetty vain puoliksi (2.25 kg puuvilla- ja pellavapyykkiä) huuhtelujen vesimäärän vähentämiseksi.

3 Energiansäästöpainike

a) Kun tätä painiketta painetaan “Valkopesu 90ºC”-

ohjelmassa, lämpötila laskee 67ºC:een ja pesuaika pitenee 22 minuutilla.

Kun sitä painetaan “Siliävät 60ºC”-ohjelmassa, lämpötila laskee 40ºC:een ja pesuaika pitenee 10 minuutilla.

Ohjelmaa voi käyttää normaalilikaisen pyykin pesuun, kun halutaan säästää energiaa.

b) Jos halutaan päästä energialuokka A:n arvoihin,

tätä painiketta tulee painaa myös “Valkopesu 60ºC”- ja “Kirjopesu 40ºC”-ohjelmissa. Pesuajat pitenevät 10 minuutilla (60ºC) ja 35 minuutilla (40ºC ).

4 Lisähuuhtelupainike

Kone huuhtelee pyykit kaksi ylimääräistä kertaa. Tätä toimintoa voidaan käyttää kaikissa muissa

pesuohjelmissa paitsi villanpesuohjelmassa. Toimintoa kannattaa käyttää alueilla, joilla vesi on

erityisen pehmeää. Toimintoa voidaan käyttää myös, jos perheessä on herkkäihoisia.

5 Aloitus/tauko-painike

Painikkeella käynnistetään valittu ohjelma, jolloin ALOITUS/TAUKO-painikkeen valo ei enää vilku vaan palaa jatkuvasti.

+ 58 hidden pages
