Zanussi CA956DEX User Manual

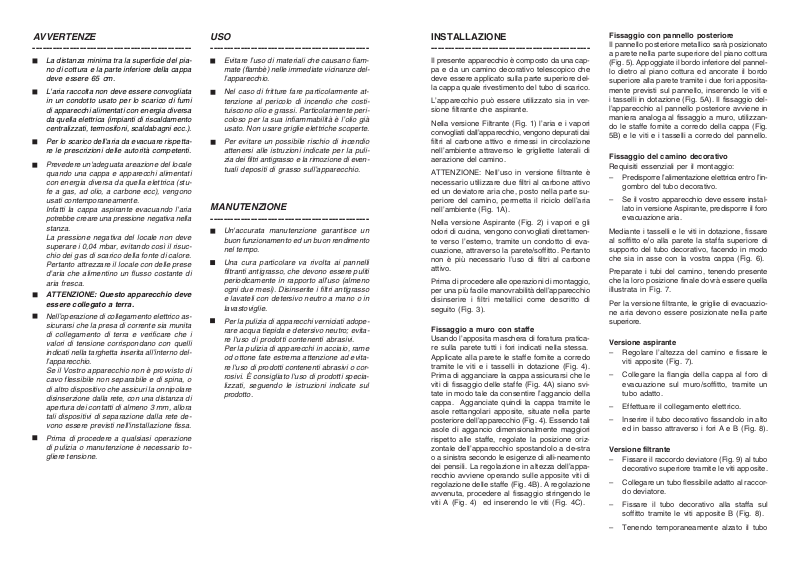

AVVERTENZE

-----------------------------------------------

La distanza minima tra la superficie del piano di cottura e la parte inferiore della cappa deve essere 65 cm.

L'aria raccolta non deve essere convogliata in un condotto usato per lo scarico di fumi di apparecchi alimentati con energia diversa da quella elettrica (impianti di riscaldamento centralizzati, termosifoni, scaldabagni ecc.).

Per lo scarico dell'aria da evacuare rispettare le prescrizioni delle autorità competenti.

Prevedere un'adeguata areazione del locale quando una cappa e apparecchi alimentati con energia diversa da quella elettrica (stufe a gas, ad olio, a carbone ecc), vengono usati contemporaneamente. Infatti la cappa aspirante evacuando l'aria potrebbe creare una pressione negativa nella stanza. La pressione negativa del locale non deve superare i 0,04 mbar, evitando così il risucchio dei gas di scarico della fonte di calore. Pertanto attrezzare il locale con delle prese d’aria che alimentino un flusso costante di aria fresca.

ATTENZIONE: Questo apparecchio deve essere collegato a terra.

Nell’operazione di collegamento elettrico assicurarsi che la presa di corrente sia munita di collegamento di terra e verificare che i valori di tensione corrispondano con quelli indicati nella targhetta inserita all’interno dell’apparecchio. Se il Vostro apparecchio non è provvisto di cavo flessibile non separabile e di spina, o di altro dispositivo che assicuri la onnipolare disinserzione dalla rete, con una distanza di apertura dei contatti di almeno 3 mm, allora tali dispositivi di separazione dalla rete devono essere previsti nell'installazione fissa.

Prima di procedere a qualsiasi operazione di pulizia o manutenzione è necessario togliere tensione.

USO

-----------------------------------------------

Evitare l’uso di materiali che causano fiammate (flambè) nelle immediate vicinanze dell’apparecchio.

Nel caso di fritture fare particolarmente attenzione al pericolo di incendio che costituiscono olio e grassi. Particolarmente pericoloso per la sua infiammabilità è l’olio già usato. Non usare griglie elettriche scoperte.

Per evitare un possibile rischio di incendio attenersi alle istruzioni indicate per la pulizia dei filtri antigrasso e la rimozione di eventuali depositi di grasso sull’apparecchio.

MANUTENZIONE

-----------------------------------------------

Un'accurata manutenzione garantisce un buon funzionamento ed un buon rendimento nel tempo.

Una cura particolare va rivolta ai pannelli filtranti antigrasso, che devono essere puliti periodicamente in rapporto all'uso (almeno ogni due mesi). Disinserite i filtri antigrasso e lavateli con detersivo neutro a mano o in lavastoviglie.

Per la pulizia di apparecchi verniciati adoperare acqua tiepida e detersivo neutro; evitare l'uso di prodotti contenenti abrasivi. Per la pulizia di apparecchi in acciaio, rame od ottone fate estrema attenzione ad evitare l'uso di prodotti contenenti abrasivi o corrosivi. È consigliato l'uso di prodotti specializzati, seguendo le istruzioni indicate sul prodotto.

INSTALLAZIONE

-----------------------------------------------

Il presente apparecchio è composto da una cappa e da un camino decorativo telescopico che deve essere applicato sulla parte superiore della cappa quale rivestimento del tubo di scarico.

L’apparecchio può essere utilizzato sia in versione filtrante che aspirante.

Nella versione Filtrante (Fig. 1) l’aria e i vapori convogliati dall’apparecchio, vengono depurati dai filtri al carbone attivo e rimessi in circolazione nell’ambiente attraverso le grigliette laterali di aerazione del camino.

ATTENZIONE: Nell’uso in versione filtrante è necessario utilizzare due filtri al carbone attivo ed un deviatore aria che, posto nella parte superiore del camino, permetta il riciclo dell’aria nell’ambiente (Fig. 1A).

Nella versione Aspirante (Fig. 2) i vapori e gli odori di cucina, vengono convogliati direttamente verso l’esterno, tramite un condotto di evacuazione, attraverso la parete/soffitto. Pertanto non è più necessario l’uso di filtri al carbone attivo.

Prima di procedere alle operazioni di montaggio, per una più facile manovrabilità dell’apparecchio disinserire i filtri metallici come descritto di seguito (Fig. 3).

Fissaggio a muro con staffe

Usando l’apposita maschera di foratura praticare sulla parete tutti i fori indicati nella stessa. Applicate alla parete le staffe fornite a corredo tramite le viti e i tasselli in dotazione (Fig. 4). Prima di agganciare la cappa assicurarsi che le viti di fissaggio delle staffe (Fig. 4A) siano svitate in modo tale da consentire l’aggancio della cappa. Agganciate quindi la cappa tramite le asole rettangolari apposite, situate nella parte posteriore dell’apparecchio (Fig. 4). Essendo tali asole di aggancio dimensionalmente maggiori rispetto alle staffe, regolate la posizione orizzontale dell’apparecchio spostandolo a de-stra o a sinistra secondo le esigenze di alli-neamento dei pensili. La regolazione in altezza dell’apparecchio avviene operando sulle apposite viti di regolazione delle staffe (Fig. 4B). A regolazione avvenuta, procedere al fissaggio stringendo le viti A (Fig. 4) ed inserendo le viti (Fig. 4C).

Fissaggio con pannello posteriore

Il pannello posteriore metallico sarà posizionato a parete nella parte superiore del piano cottura (Fig. 5). Appoggiate il bordo inferiore del pannello dietro al piano cottura ed ancorate il bordo superiore alla parete tramite i due fori appositamente previsti sul pannello, inserendo le viti e i tasselli in dotazione (Fig. 5A). Il fissaggio dell’apparecchio al pannello posteriore avviene in maniera analoga al fissaggio a muro, utilizzando le staffe fornite a corredo della cappa (Fig. 5B) e le viti e i tasselli a corredo del pannello.

Fissaggio del camino decorativo

Requisiti essenziali per il montaggio: – Predisporre l’alimentazione elettrica entro l’in-

gombro del tubo decorativo.

– Se il vostro apparecchio deve essere instal-

lato in versione Aspirante, predisporre il foro evacuazione aria.

Mediante i tasselli e le viti in dotazione, fissare al soffitto e/o alla parete la staffa superiore di supporto del tubo decorativo, facendo in modo che sia in asse con la vostra cappa (Fig. 6).

Preparate i tubi del camino, tenendo presente che la loro posizione finale dovrà essere quella illustrata in Fig. 7.

Per la versione filtrante, le griglie di evacuazione aria devono essere posizionate nella parte superiore.

Versione aspirante

– Regolare l’altezza del camino e fissare le

viti apposite (Fig. 7).

– Collegare la flangia della cappa al foro di

evacuazione sul muro/soffitto, tramite un

tubo adatto. – Effettuare il collegamento elettrico. – Inserire il tubo decorativo fissandolo in alto

ed in basso attraverso i fori A e B (Fig. 8).

Versione filtrante

– Fissare il raccordo deviatore (Fig. 9) al tubo

decorativo superiore tramite le viti apposite. – Collegare un tubo flessibile adatto al raccor-

do deviatore. – Fissare il tubo decorativo alla staffa sul

soffitto tramite le viti apposite B (Fig. 8). – Tenendo temporaneamente alzato il tubo

decorativo inferiore, collegare il tubo di scarico alla flangia della cappa.

– Effettuare il collegamento elettrico. – Far scendere il tubo decorativo ed assicu-

rarlo al supporto flangia tramite le viti in dotazione A (Fig. 8).

FUNZIONAMENTO

-----------------------------------------------

LUCE - Fig. 10 - Interruttore A

Posizione 0: la luce sarà sempre spenta. Posizione 1: la luce sarà sempre accesa.

MOTORE - Interruttore B

Permette l'accensione e la regolazione delle velocità di esercizio del motore.

C = gemma spia di funzionamento.

Per accedere alla parte interna dell'apparecchio rimuovere i filtri metallici. La rimozione dei filtri metallici, avviene operando sull'apposito fermo, spingendoli verso l'interno e ruotandoli verso il basso fino a disinserirli dai supporti. Per il reinserimento dei filtri procedere nell'operazione inversa (Fig. 3).

Nel caso d’uso della cappa in versione Filtrante, sarà necessario sostituire i filtri al carbone attivo (Fig. 11) mediamente ogni sei mesi. I filtri si rimuovono tramite rotazione e si agganciano tramite rotazione nel senso opposto.

Per sostituire le lampade di illuminazione rimuovere la plafoniera dopo aver disinserito la vite di fermo (Fig. 12). Sostituire con lampade dello stesso tipo.
