Notice d’utilisation (Partie 1) 2
Gebruiksaanwijzing (Deel 1) 13
Lave-vaisselle
Afwasautomaat
F
NL
2
Sommaire
Avertissements importants 3
Mise en service 4
L’adoucisseur d’eau 4
Le produit de rinçage 6
Le produit de lavage 7
Guide de lavage 8
Entretien et nettoyage 9
Nettoyage intérieur 9
Nettoyage des filtres 9
Nettoyage extérieur 9
En cas d’absence prolongée 9
Précautions contre le gel 9
Déplacement de l’appareil 9
En cas d’anomalie de fonctionnement 10
Emplacement 11
Raccordement d’eau 11
Évacuation d’eau 12
Raccordement électrique 12
Comment lire votre notice d’utilisation?
Les symboles suivants vous guideront tout au long de la lecture de votre notice:
Instructions de sécurité
1. 2. 3. Description d’opérations étape par étape
Conseils et recommandations
Protection de l’environnement
Notice d’utilisation
- Avant d’utiliser votre
lave-vaisselle
- Entretien et nettoyage
-Emplacement
Lave-vaisselle
3
Utilisation
● Cet appareil a été conçu pour être utilisé par des
adultes. Veillez à ce que les enfants n’y touchent pas et
ne l’utilisent pas comme un jouet.
● A la réception de l’appareil, déballez-le ou faites-le
déballer immédiatement. Vérifiez son aspect général.
Faites les éventuelles réserves par écrit sur le bon de
livraison dont vous garderez un exemplaire.
● Votre appareil est destiné à un usage domestique
normal. Ne l’utilisez pas à des fins commerciales ou
industrielles ou pour d’autres buts que celui pour lequel
il a été conçu.
● Ne modifiez pas ou n’essayez pas de modifier les
caractéristiques de cet appareil. Cela représenterait un
danger pour vous.
● Débranchez toujours la prise de courant et fermez le
robinet d’arrivée d’eau après utilisation de l’appareil.
● Débranchez l’appareil avant toute intervention technique.
● N’ouvrez pas la porte de votre lave vaisselle quand celui-
ci est en marche. Arrêtez-le toujours avant.
● Evitez dans la mesure du possible d’ouvrir la porte du
lave vaisselle lors de son fonctionnement, car il en sort
alors de la vapeur brûlante.
● Ne touchez pas l’élément chauffant pendant ou
immédiatement après la fin d’un programme de lavage.
● Fermez toujours la porte après avoir chargé ou sorti la
vaisselle. Une porte ouverte représente toujours un
danger.
● Les ustensiles qui ont été en contact avec de l’essence,
peinture, débris d’acier ou de fer, produits chimiques
corrosifs, acides ou alcalins ne doivent pas être lavés
dans votre appareil.
● Evitez de placer votre lave vaisselle à proximité
immédiate d’un appareil de cuisson ou de chauffage
(cuisinière par exemple) ceci afin d’éviter tout risque de
dommages dû à la chaleur.
● N’introduisez pas dans votre lave vaisselle d’articles qui
ne sont pas certifiés pour le lavage en machine, tels
que couverts à manche en bois, en corne, en ivoire, en
argent, porcelaine décorée de motifs fragiles, objets en
bois ou en plastique, etc.
● En cas de panne, n’essayez jamais de réparer votre
appareil vous-même. Les réparations effectuées par du
personnel non qualifié peuvent provoquer des
dommages ou de graves dérèglements.
● Faites particulièrement attention lorsque vous nettoyez
votre appareil: des extrémités métalliques peuvent
occasionner des blessures.
● Si vous avez retiré une pièce de vaisselle de la machine
avant la fin du programme de lavage, il est très important
de la rincer soigneusement à l’eau courante pour
éliminer les restes éventuels de produit de lavage.
● Gardez les emballages hors de portée des enfants.
● Gardez les produits de lavage dans un endroit sûr, hors
de la portée des enfants.
● Veillez à ce que les enfants ne s’assoient ou ne montent
pas sur la porte.
Le produit de lavage pour lave
vaisselle est dangereux!
Le produit de lavage est très corrosif; tout accident
provoqué par ce détergent doit impérativement faire l’objet
d’un appel à votre centre anti-poison régional et à un
médecin. Si quelqu’un a avalé du produit de lavage pour
lave vaisselle, il faut immédiatement contacter le centre
antipoison régional et un médecin. En cas de projection de
produit de lavage dans les yeux, baignez abondamment à
l’eau en attendant l’intervention du médecin. Veillez à
ranger ce produit dans un endroit sûr, hors de portée des
enfants. Ne laissez jamais la porte ouverte lorsque
l’appareil contient du détergent. Nous vous recommandons
de remplir le réservoir de produit de lavage juste avant de
démarrer un programme.
Installation
● Si l’installation électrique de votre habitation nécessite
une modification pour le branchement de votre appareil,
faites appel à un électricien qualifié.
● Avant de procéder au branchement de votre appareil
lisez attentivement les instructions figurant au chapitre
"Raccordement électrique".
● Ne confiez les travaux hydrauliques nécessaires à
l’installation de l’appareil qu’à un plombier qualifié.
● Ne confiez les travaux électriques nécessaires à
l’installation de l’appareil qu’à un électricien qualifié.
● Assurez-vous, après avoir installé l’appareil que celui-ci
ne repose pas sur le câble d’alimentation.
● Cet appareil est lourd. Faites attention lors de son
déplacement.
Protection de l’environnement
Tous les matériaux marqués par le symbole sont
recyclables. Déposez-les dans une déchetterie prévue à
cet effet (renseignez-vous auprès des services de votre
commune) pour qu’ils puissent être récupérés et recyclés.
Si vous procédez à la mise à la casse de votre ancien
appareil, mettez hors d’usage ce qui pourrait représenter
un danger: coupez le câble d’alimentation au ras de
l’appareil et neutralisez le dispositif de fermeture de porte.
Avertissements importants
Conservez cette notice d’utilisation avec l’appareil. Si l’appareil devait être vendu ou cédé à une autre personne,
assurez-vous que la notice d’utilisation l’accompagne. Le nouvel utilisateur pourra alors être informé du
fonctionnement de celui-ci des avertissements s’y rapportant.
Ces avertissements ont été rédigés pour votre sécurité et celle d’autrui.
4
Avant d’utiliser votre lave-vaisselle
pour la première fois
1. Assurez-vous que les raccordements électrique et
hydraulique soient conformes aux instructions
d’installation.
2. Sortez tous les matériaux d’emballage de l’intérieur de
la machine.
3. Réglez l’adoucisseur d’eau.
4. Versez 1 litre d’eau dans le réservoir ensuite
remplissez de sel.
5. Mettez du produit de rinçage dans le réservoir prévu à
cet effet.
6. Exécutez un cycle "Lavage d’attente"
L’ adoucisseur d’eau
Suivant les localités, l’eau contient une quantité variable
de sels calcaires et minéraux. Ceux-ci se déposent sur la
vaisselle laissant des taches et des dépôts blanchâtres.
Plus la teneur en sels est élevée et plus l’eau est «dure».
Le lave-vaisselle est muni d’un adoucisseur et, utilisant du
sel régénérant spécial pour lave-vaisselle, il fournit une
eau dépourvue de calcaire (adoucie) pour les opérations
de lavage.
L’adoucisseur peut traiter une eau ayant une dureté
atteignant 90 °TH et possède 5 niveaux de réglage.
Vous pouvez demander le degré de dureté de votre eau à
la Compagnie Locale des Eaux.
L’adoucisseur est réglé d’origine au niveau 2.
Vous pouvez sélectionner un niveau de réglage différent
de celui qui a été prévu en usine.
Réglage de l’adoucisseur
- Nous vous conseillons d’effectuer cette opération lors
de la mise en service de votre lave vaisselle.
Au moyen d’un tournevis, amenez le repère du
sélecteur situé dans le coin supérieur droit de la
machine sur la position désirée.
Mise en service
Dureté de l’eau
°dH
degrés
allemands
°TH
degrés
français
PPM
(Particules
par millions)
0 - 4
5 - 11
12 - 22
23 - 34
35 - 45
46 - 50
0 - 8
9 - 20
21 - 40
41 - 60
61 - 80
81 - 90
0 - 80
81 - 200
201 - 400
401 - 600
601 - 800
801 - 900
Niveau
*
1
2
3
4
5
Emploi
sel
régénérant
NON
OUI
OUI
OUI
OUI
OUI
*
Si la dureté de votre eau est inférieure aux
degrés de niveau 1, il n’est pas nécessaire
d’utiliser de sel régénérant car elle est déjà
douce. Réglez donc l’adoucisseur d’eau au
niveau 1 sans utiliser de sel régénérant.
Dans ce cas, si votre appareil est équipé d’un
voyant de contrôle sel sur le bandeau de
commandes, il restera toujours allumé,
lorsque la machine est en service.
2
AA05
1
3
5
4
2
5
Remplissage du réservoir de sel
N’utilisez que du sel spécifique pour lavevaisselle.
N’utilisez jamais de sel de cuisine,
l’adoucisseur risquerait de se colmater.
D’autres types de sel contiennent certaines
substances qui pourraient rendre inefficace
votre adoucisseur.
Le remplissage du réservoir doit être effectué
juste avant de commencer un programme de
lavage, ceci afin d’éviter que d’ éventuels grains
de sel ou de l’eau salée ne provoquent la
corrosion.
Assurez-vous qu’il n’y ait pas de dépôt de sel à
l’extérieur du réservoir: un résidu de sel qui
stagne sur la cuve pendant un certain temps
perce la cuve.
Par la suite, il suffit d’ajouter périodiquement du sel dans
le réservoir.
Cette opération peut être signalée, selon le modèle, par:
A) le bouchen de rèservoir de sel comportant en son
centre un indicateur de salinité. Lorsqu’un repère vert
n’est plus visible, la quantité de sel est insuffisante;
vous devez remplir le réservoir.
B) Le voyant de contrôle sel sur le bandeau de
commandes s’allumant lorsque le réserovir de sel est
vide.
Si votre appareil est équipé d’un voyant de
contrôle de la réserve de sel régénérant, sur le
bandeau de commandes, il s’allume quand le
réservoir de sel est vide et reste allumé jusqu’à
2 - 6 heures après l’ajout de sel, voyant Marche/
Arrêt allumé. Si on utilise un type de sel qui se
dissout lentement, cette période peut même
durer encore plus longtemps. Ceci ne
compromet en rien le bon fonctionnement de
l’appareil.
C) Pour des modèles où aucun indicateur de sel:
Il suffit d’ajouter périodiquement du sel dans le
réservoir (après 50 programmes de lavage environ
pour niveau 3).
Le réservoir de sel contient toujours de l’eau.
Il est donc normal que celle-ci déborde lorsque vous
versez du sel dans ce réservoir.
1. Dévissez et ôtez le bouchon du réservoir.
2. Dévissez et ôtez le bouchon du réservoir.
3. Versez un litre d’eau dans le réservoir
(ceci n’est indispensable que lors du premier
remplissage).
4. Al’aide de l’entonnoir livré avec l’appareil, remplissez
le réservoir de sel.
5. Assurez-vous qu’il n’y ait pas de sel sur le filetage et
sur le joint.
6. Revissez hermétiquement le bouchon.
SR15
SR16
SR11
SR17
SR18
SR19
6
Le produit de rinçage
Ce produit évite que l’eau ne reste sur la vaisselle sous
forme de gouttelettes laissant des taches blanches après
séchage.
L’admission du produit de rinçage se fait automatiquement
au moment du dernier rinçage.
Le réservoir situé à l’intérieur de la porte peut contenir
environ 110 ml de produit de rinçage, quantité suffisante
pour 16 à 40 programmes de lavage, en fonction de la
dose programmée.
Ne versez jamais de produit de lavage dans le
réservoir de produit de rinçage.
Remplissage du réservoir de produit
de rinçage
1. Ouvrez le réservoir en tournant le bouchon (A) vers la
gauche.
2. Versez le produit de rinçage dans la goulotte de
remplissage, jusqu’à ce que le réservoir soit plein.
Le témoin (B) situé à gauche présente alors une
coloration sombre.
Refermez bien le bouchon
Le liquide qui s’est éventuellement écoulé hors du
réservoir pendant le remplissage doit être soigneusement
nettoyé à l’aide d’un papier absorbant, ceci afin d’éviter
une importante formation de mousse au lavage suivant.
Contrôle de la réserve de produit de
rinçage
● Lorsque le témoin (B) apparaît clair, remplissez le
réservoir.
● Si votre appareil est équipé d’un voyant de contrôle du
produit de rinçage sur le bandeau de commandes celuici s’allume. Remplissez alors le réservoir.
Dosage du produit
Selon les résultats de lavage obtenus, réglez la dose de
produit en agissant sur le sélecteur à 6 positions (C) situé
à l’intérieur de la goulotte de remplissage (position 1 dose
minimum, position 6 dose maximum).
Augmentez la dose si vous observez sur la vaisselle des
gouttes d’eau ou des taches de calcaire; diminuez la dose
au contraire si vous notez la présence de rayures
blanchâtres (voir figure ci - contre).
BR01
A
m
a
x
6
5
4
3
2
1
B
BR03
BR02
C
m
a
x
6
5
4
3
2
1
7
Le produit de lavage
N’utilisez que des produits de lavage pour des
lave-vaisselle ménagers.
Le produit de lavage pour lave vaisselle est
dangereux. Reportez-vous au paragraphe
"AVERTISSEMENTS IMPORTANTS"
Ce produit est un détergent en poudre, liquide
ou sous forme de pastille spécialement adapté
au lavage de la vaisselle en machine.
Pour l’emploi de détergent en poudre procédez comme
suit:
1. Ouvrez le distributeur situé à l’avant de la contre-porte,
si le couvercle est fermé actionnez le cliquet de
fermeture (D).
2. Ajoutez le détergent en suivant les recommandations
données dans le "Tableau des programmes" (Notice
d’utilisation - Partie 2).
3. Refermez le couvercle.
4. Ajoutez de toute façon une petite dose de produit au-
dessus du couvercle du bac pour tous les programmes
avec un prélavage, en suivant les recommandations
dans le "Tableau des programmes" (Notice d’utilisation
- Partie 2).
Pour l’emploi de détergent en pastilles, procédez
comme suit:
1. Pour tous les programmes, posez 1 pastille entière
dans le bac du détergent.
2. Refermez le couvercle.
3. Pour tous les programmes avec prélavage, posez une
portion d’une autre pastille sur le couvercle du bac.
Nous vous rappelons que le produit de lavage
ne peut garantir une propreté complète s’il est
employé en quantité insuffisante; s’il est
employé en excès, il n’améliorera pas les
résultats et constituera un gaspillage.
N’utilisez pas en excès le produit de lavage afin
de contribuer à la protection de
l’environnement.
Programmes 50°C - Détergents avec
enzymes
Il est possible de se procurer maintenant dans le
commerce des nouveaux produits de lavage compacts,
avec un degré
d’ alcali réduit dont les substances difficilement
dégradables sont remplacées par des enzymes naturelles
(non polluant pour l’environnement).
Ces enzymes agissent déjà à une température de 50°C.
En utilisant les programmes à 50°C, (fournie selon
modèle) on obtient les mêmes résultats de lavage
qu’avec un produit traditionnel à 65°C.
D
M
IN
M
A
X
DE17
Min = 15 g
Max = 30 g
DE02
8
Pour économiser de l’énergie
Rangez la vaisselle sale dans les paniers immédiatement
après usage. Ne procédez au lavage que lorsque
l’appareil est chargé en totalité.
Effectuez éventuellement le programme «Lavage
d’attente» (voir "Tableau des programmes" Notice
d’utilisation - Partie 2) pour éviter que les résidus ne
sèchent trop avant le lavage complet.
Il est inutile de passer au préalable la vaisselle sous l’eau
courante.
Sélectionnez un programme économique en présence de
vaisselle peu sale, en suivant les indications reportées
dans le tableau des programmes.
Pour obtenir les meilleurs résultats
de lavage
Les casseroles contenant des aliments attachés ou brûlés
doivent faire l’objet d’un trempage préalable.
Disposez toujours les casseroles, les tasses, les verres,
etc., tournés vers le bas.
Inclinez légèrement les objets bombés pour faciliter le
passage de l’eau.
Evitez le contact entre les pièces de vaisselle, pour
obtenir de meilleurs résultats de lavage.
Vaisselle non indiquée pour le lavage
en lave-vaisselle
La vaisselle suivante n’est pas indiquée pour le lavage en
lave-vaisselle (bien qu’elle soit vendue comme pouvant
être lavée en lave vaisselle):
- Les couverts avec manche en bois ou en corne ou
constitués d’éléments collés
- Les couverts en bronze
- Les casseroles avec manche en bois
- Les objets en aluminium
- Les objets en cristal
- Cristal
- Objets en plastique
- Porcelaines anciennes ou peintes à la main
Certaines décorations ne sont pas garanties pour résister
au lavage en machine et peuvent perdre leurs couleurs.
Les objets en cristal et en plastique, si leur lavage en lave
vaisselle n’est pas garanti, devront être lavés à la main.
Certaines qualités de verre peuvent devenir opaques
après de nombreux lavages en machine.
Les couverts en argent ont tendance à noircir s’ils sont
mélangés à des couverts en inox. Disposez-les dans le
panier à couverts, séparés des autres.
Les objets en fer ou en fonte peuvent rouiller et tacher
d’autres pièces de vaisselle.
L’aluminium a tendance à noircir, le cuivre, l’étain et le
laiton ont tendance à se tacher.
En cas de doute, prenez contact avec le
fabricant de l’objet.
Au moment où vous achetez de la nouvelle
vaisselle, vérifiez si elle est indiquée pour le
lavage en lave vaisselle.
Guide de lavage
9
Nettoyage intérieur
Nettoyez les joints d’étanchéité de la porte et les
distributeurs de produit de lavage et de rinçage avec un
chiffon humide.
Tous les trois mois, effectuez un programme de lavage à
65°C sans vaisselle et avec du produit de lavage.
Nettoyage du filtre central
(après chaque lavage)
Les résidus d’aliments peuvent s’accumuler dans le filtre
central (A). Eliminez-les périodiquement en rinçant le filtre
sous l’eau courante.
Pour sortir le filtre central:
- il suffit de le retirer à l’aide de la poignée.
Une fois le nettoyage effectué, remontez le filtre dans son
emplacement d’origine, en poussant jusqu’à ce qu’il soit
bien engagé.
Nettoyage du grand filtre (chaque semaine)
Nettoyez le grand filtre (B) des deux côtés, sous l’eau
courante et en vous aidant d’une petite brosse.
Pour le sortir le grand filtre:
1. Ôtez le bras rotatif en le tirant vers haut.
2. Tournez la colonne (C) de 90°C en sens inverse des
aiguilles d’une montre, puis sortez le filtre.
3. Pour remonter le filtre, inversez les opérations ci-dessus.
4. Assurez-vous que le filtre est dans la position correcte, la
poignée du filtre doit être positionnée vers l’avant de
l’appareil.
N’utilisez jamais le lave-vaisselle sans filtres.
Un positionnement incorrect des filtres entraîne
de mauvais résultats de lavage.
Un mauvais entretien des filtres peut diminuer
l’efficacité de lavage.
Entretien et nettoyage
A
MA04
MA19
C
90°
B
MA05
MA18
MA20
MA21
Nettoyage extérieur
Nettoyez régulièrement les surfaces extérieures de
l’appareil et le bandeau de commande avec un chiffon
doux humide et, si nécessaire, uniquement avec des
détergents doux.
N’employez jamais de produits abrasifs ou de solvants
(acétone, trichloréthylène, etc...).
En cas d’absence prolongée
Si vous ne devez pas utiliser l’appareil pendant un certain
temps:
1. Débranchez la prise de courant et coupez l’arrivée
d’eau.
2. Remplissez le réservoir de produit de rinçage.
3. Laissez la porte entrouverte pour éviter la formation de
mauvaises odeurs.
4. Laissez l’intérieur de l’appareil propre.
Précautions contre le gel
Evitez de placer l’appareil dans un local où la température
est inférieure à 0°C.
En cas de gel, vidangez l’appareil, fermez le robinet
d’arrivée d’eau, débranchez le tuyau d’arrivée d’eau et
videz-le.
Déplacement de l’appareil
Si vous devez déplacer l’appareil (lors d’un
déménagement, etc...):
1. Débranchez-le;
2. Fermez le robinet d’arrivée d’eau;
3. Retirez les tuyaux d’arrivée d’eau et de vidange;
4. Tirez l’appareil hors de sa niche ainsi que les tuyaux.
Evitez de trop incliner l’appareil pendant le transport.
10
Symptôme Solution / Vérifiez que:
L’appareil ne démarre pas ● La porte est correctement fermée.
● L’appareil est branché.
● Il n’y a pas de coupure de courant
● Les fusibles sont en bon état.
● Le programme choisi est effectivement sélectionné.
● Le départ du programme a été effectivement commandé (touche "Marche/Arrêt"
enclenchée)
L’eau n’arrive pas lors de la mise en marche
● Le robinet d’arrivée d’eau est effectivement ouvert.
● Il n’y a pas de coupure d’eau.
● Le tuyau d’arrivée d’eau n’est pas plié ou obstrué.
Les filtres sont bouchés
● Les filtres sont propres.
Les bras de lavage ne tournent pas
● Le vaisselle est correctement chargée.
L’appareil n’évacue pas l’eau
● Le tuyau d’évacuation n’est pas plié.
● L’évier n’est pas bouché.
● La rallonge du tuyau d’évacuation convient effectivement.
● Il y a effectivement une entrée d’air à l’extrémité du tuyau de vidange.
Trop de bruit pendant le lavage
● Les pièces de vaisselle ne se cognent pas entre elles.
● Les bras de lavage ne touchent pas la vaisselle.
La porte se ferme difficilement
● Le lave vaisselle est de niveau et est correctement encastré.
La vaisselle n’est pas propre
● Les paniers ne sont pas trop chargés.
● La vaisselle est correctement placée.
● Les bras de lavage ne sont pas bloqués.
● Les trous des bras de lavage ne sont pas obstrués.
● Les filtres ne sont pas bouchés.
● Les filtres sont correctement mis en place.
● Le produit de lavage est correctement dosé et convient au lavage
en lave vaisselle.
● Le produit de lavage n’est pas devenu dur ou n’est pas de
mauvaise qualité.
● Le bouchon du réservoir de sel est correctement fermé.
● Le programme de lavage convient au type de salissure de la vaisselle.
Traces de calcaire
● Il y a effectivement du sel régénérant et que le réglage de
l’adoucisseur correspond à la dureté de l’eau.
Vaisselle mal séchée
● Il y a effectivement du produit de rinçage et en quantité suffisante.
Certaines anomalies de fonctionnement peuvent dépendre d’opérations d’entretien non correctes ou d’oubli.
Si vous constatez une anomalie de fonctionnement, reportez-vous au texte ci-dessous avant de faire appel au Service
Après-Vente. Dans la majorité des cas, vous pourrez y remédier vous-même.
En cas d’anomalie de fonctionnement
Service Après-Vente
Cet appareil doit être réparé par un personnel autorisé,
et des pièces détachées d’origine doivent uniquement
être utilisées.
Dans aucun cas vous ne devriez essayer de réparer la
machine vous-même. Des réparations effectuées par
des personnes inexpérimentées peuvent provoquer des
dommages ou de graves dérèglements.
Contactez le service après-vente le plus proche.
Exigez toujours des pièces détachées d’origine.
Plaque signalétique
En appelant un Service Après-Vente, indiquez-lui le
modèle, le numéro
de produit et le
numéro de série
de l’appareil.
Ces indications
figurent sur la
plaque
signalétique située
sur le côté droit de
la porte de votre
lave-vaisselle.
RA01
Mod.
Prod.No.
........
........
Ser. No.
.........
11
Enlevez tout emballage avant d’installer l’appareil.
Placez l’appareil, si possible, à proximité d’une arrivée
d’eau (robinet) et d’une évacuation.
Mise à niveau
Une bonne mise à niveau est indispensable pour une
parfaite fermeture et l’étanchéité de la porte.
Dévissez ou vissez les pieds réglables, afin de mettre
parfaitement l’appareil d’aplomb.
Une mise à niveau correcte est essentielle pour assurer
une bonne fermeture et une bonne étanchéité de la porte.
Lorsque l’appareil est correctement mis d’aplomb, la porte
ne cogne pas contre les guides de porte situés de part et
d’autre de la carrosserie.
Raccordement d’eau
Ce lave-vaisselle peut être alimenté en eau froide ou
chaude jusqu’à 60°C max. (voir "Caractéristiques
techniques" - Notice d’utilisation Partie 2).
Nous vous conseillons néanmoins le raccordement à une
arrivée d’eau froide.
Contrôlez que la pression de l’eau d’alimentation n’excède
pas les valeurs indiquées dans les caractéristiques
techniques.
Votre société de distribution d’eau peut vous renseigner sur
la pression de l’eau de votre région.
L’extrémité du tuyau raccordée à l’appareil peut être
orientée selon les besoins, il suffit de désserrer l’écrou de
fixation.
Evitez toute pliure ou étranglement du tuyau qui pourrait
empêcher ou ralentir le passage de l’eau.
Si l’appareil est branché à des conduites neuves ou n’ayant
pas été utilisées depuis un certain temps,laissez couler
l’eau pendant quelques minutes avant de brancher le tuyau
d’arrivée d’eau.
Vous éviterez ainsi que des dépôts de sable ou de rouille
puissent obstruer le petit filtre placé dans le tuyau d’arrivée.
Branchez le tuyau à un robinet avec un raccord 20/27
(3/4") ou à une prise d’eau à branchement rapide (Press
Block).
Ne pas utliser, pour le raccordement, de vieux tuyaux
déjà employés précédemment.
Vérifiez que les deux extrémités du tuyau soient bien
vissées afin d’éviter d’éventuelles fuites d’eau.
En cas de débordement ou de fuite d’eau:
• Fermez immédiatement le robinet d’arrivée d’eau et
débranchez l’appareil.
• Contrôlez l’étanchéité des joints et des raccords.
• Faites appel à votre service après-vente.
Tout raccordement sur une canalisation d’eau entraîne
obligatoirement un risque de fuite quelles que soient les
précautions prises. Aussi, prenez pour règle de toujours
fermer le robinet d’arrivée d’eau lorsque vous n’utilisez pas
le lave-vaisselle.
Emplacement
CA17
A
CA02
CA16
A
CA03
Seulement pour des tuyaux d’alimentation avec
filtre fourni!
Assurez-vous que le joint d’étanchéité (A) se trouve
dans l’embout du tuyau.
12

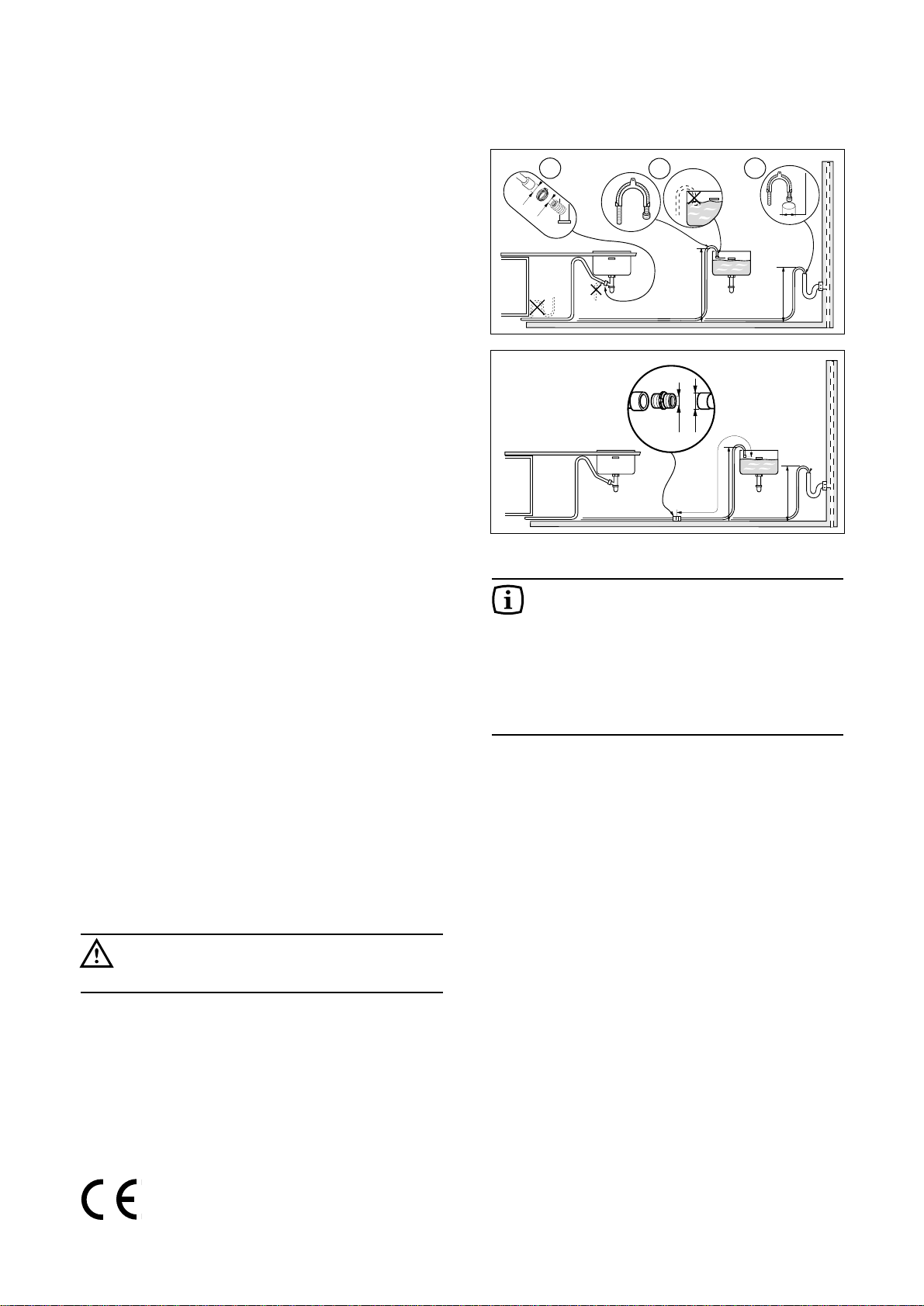

Évacuation d’eau
L’extrémité du tuyau d’évacuation peut être branchée:
1. Au siphon de l’évier, en la fixant éventuellement avec
un collier.
2. Accrochée au rebord de l’évier, en utilisant la crosse
en plastique spéciale, prévue à cet effet (fournie
selon modèle).
3. A une évacuation murale pourvue d’une ventilation
spéciale, ayant un diamètre intérieur d’au moins 4 cm.
Le branchement pour l’évacuation doit se trouver à une
hauteur comprise entre 30 cm (minimum) et 100 cm
(maximum) du sol.
Le tuyau d’évacuation peut être orienté indifféremment
vers la droite ou vers la gauche.
Evitez les pliures et les étranglements du tuyau qui
pourraient empêcher ou ralentir l’écoulement de l’eau.
Une éventuelle rallonge du tuyau d’évacuation ne devra
pas être supérieure à 2 mètres et son diamètre intérieur
devra être égal à celui du tuyau de l’appareil.
De même, les raccords utilisés pour le branchement
doivent avoir un diamètre intérieur non inférieur à celui du
tuyau d’évacuation.
La rallonge doit reposer au sol et ne monter à la verticale
qu’à proximité du système de vidange.
Raccordement électrique
Ce lave-vaisselle ne peut être branché qu’en monophasé
230 V - 50Hz.
Vérifiez que votre compteur et les fusibles peuvent
supporter l’intensité absorbée par la machine, compte
tenu des autres appareils électriques branchés.
Utilisez un socle de prise de courant comportant une
borne de mise à la terre, qui doit être obligatoirement
raccordée conformément aux normes en vigueur.
La prise de courant doit impérativement être accessible.
Le branchement devra être exécuté en respectant les
normes en vigueur.
La ligne d’alimentation électrique partant du compteur ne
devra pas être inférieure à 2,5 mm
2
par conducteur.
Notre responsabilité ne saurait être engagée,
en cas d’accidents ou incidents provoqués par
une mise à la terre inexistante ou défectueuse.
Cet appareil est conforme aux Directives Communautaires suivantes:
- 73/23/CEE du 19/02/73 (concernant la basse tension) et modifications successives;
- 89/336/CEE du 03/05/89 (concernant la compatibilité électromagnétique) et modifications successives.
min 30 cm
max 100 cm
min 4 cm
Ø 21
Ø 18
CS09
2
31
max 100 cm
min 30 cm
max 100 cm
max 100 cm
+ 2 m max
CS10
Ø 18
Ø 21
Attention!
Nos appareils sont équipés d’une sécurité qui
empêche le retour de l’eau usée à l’intérieur
du lave-vaisselle.
Si le siphon d’évacuation de votre évier a une
vanne de non retour incorporée, cela peut
empêcher l’évacuation correcte du lavevaisselle.
Nous vous conseillons donc de l’enlever.
0 06/01152981 32/2
Loading...
