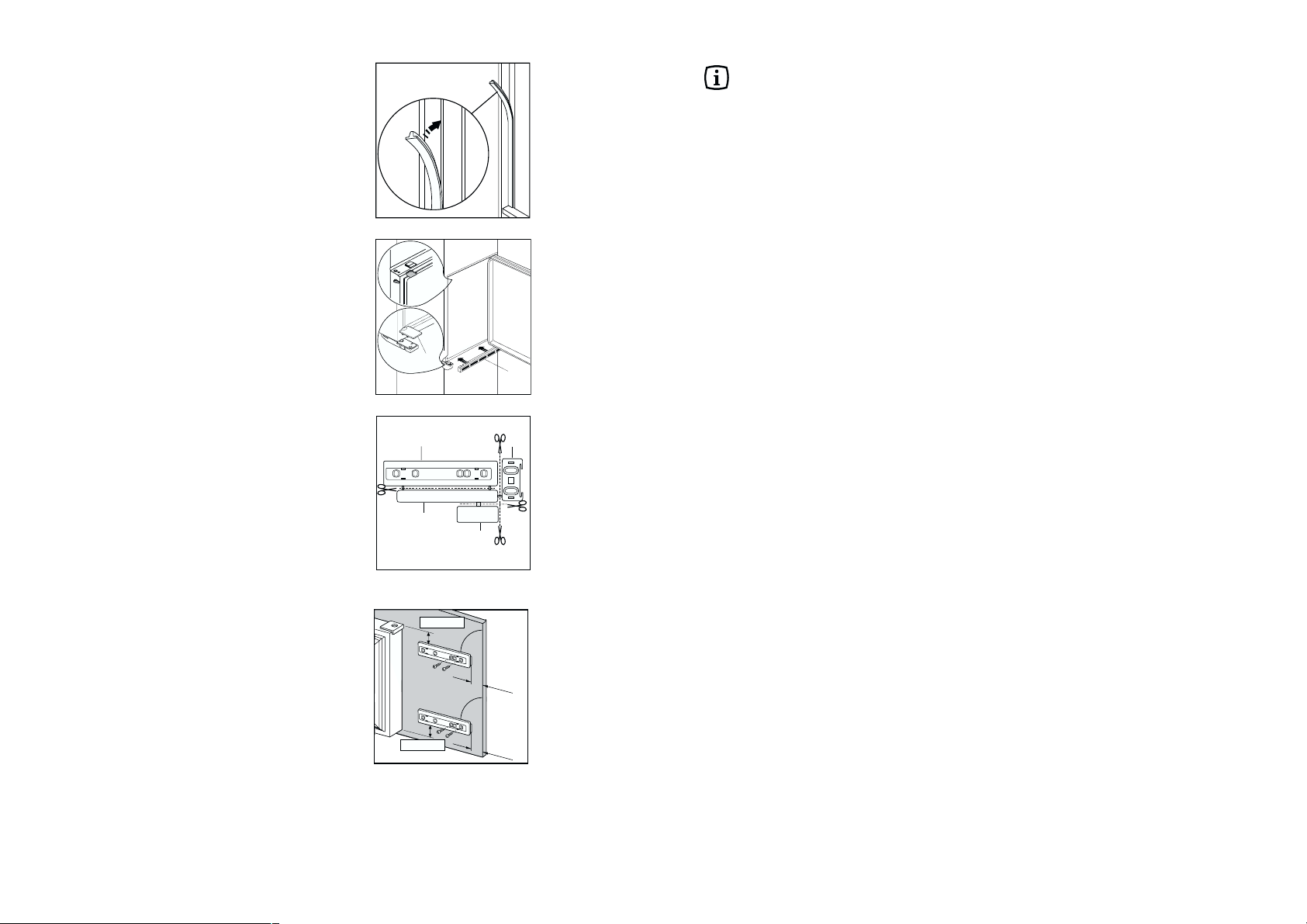

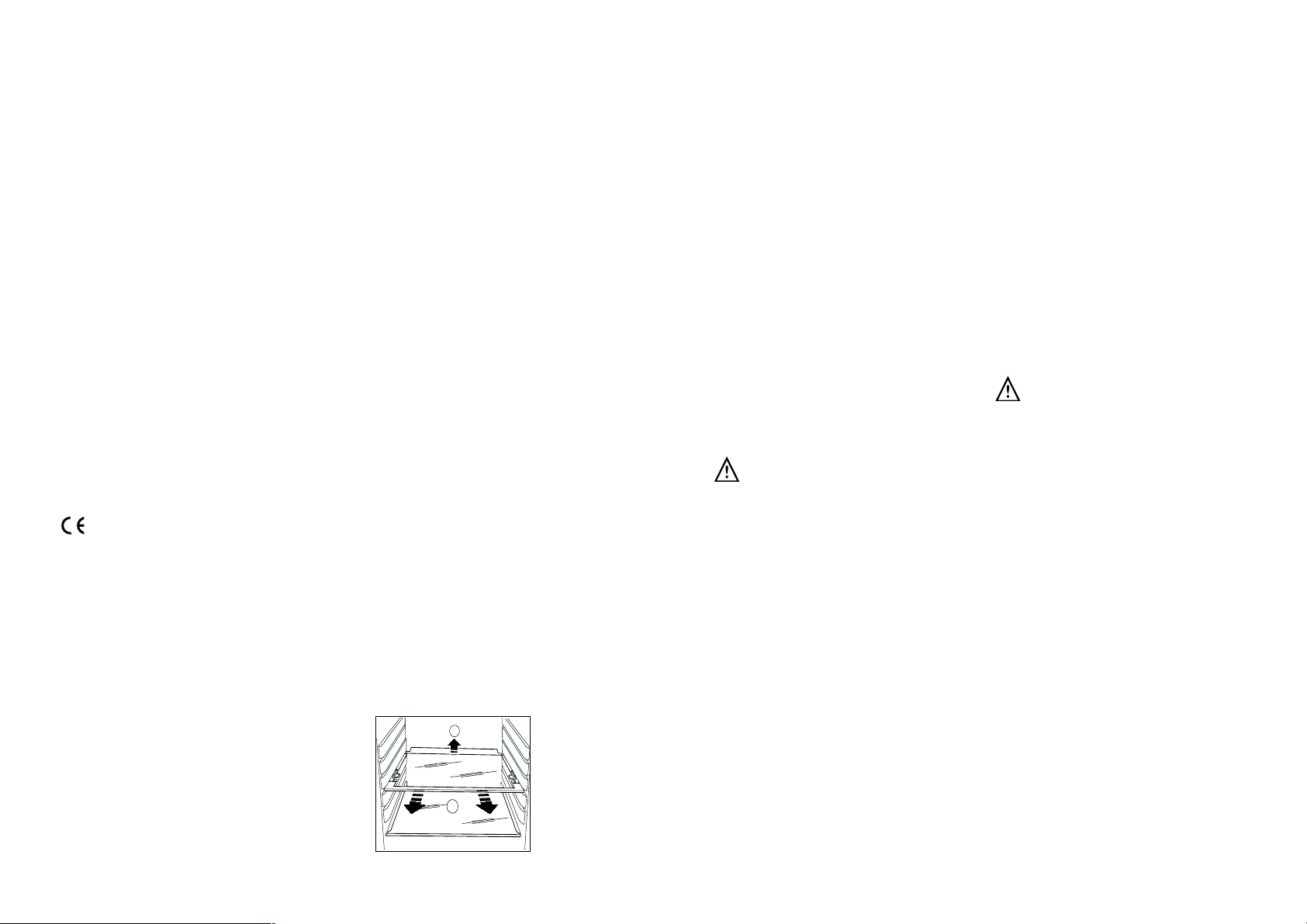

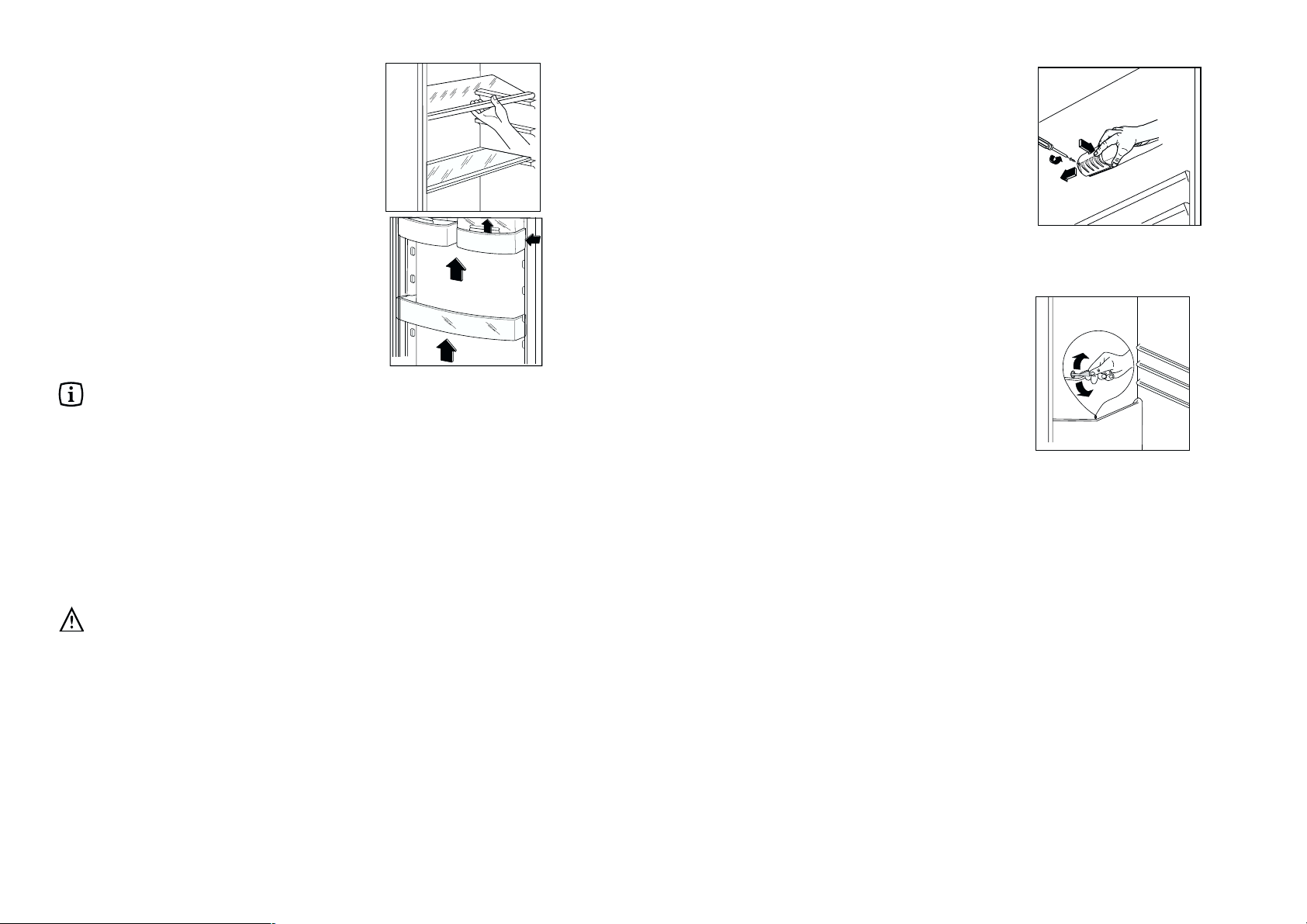

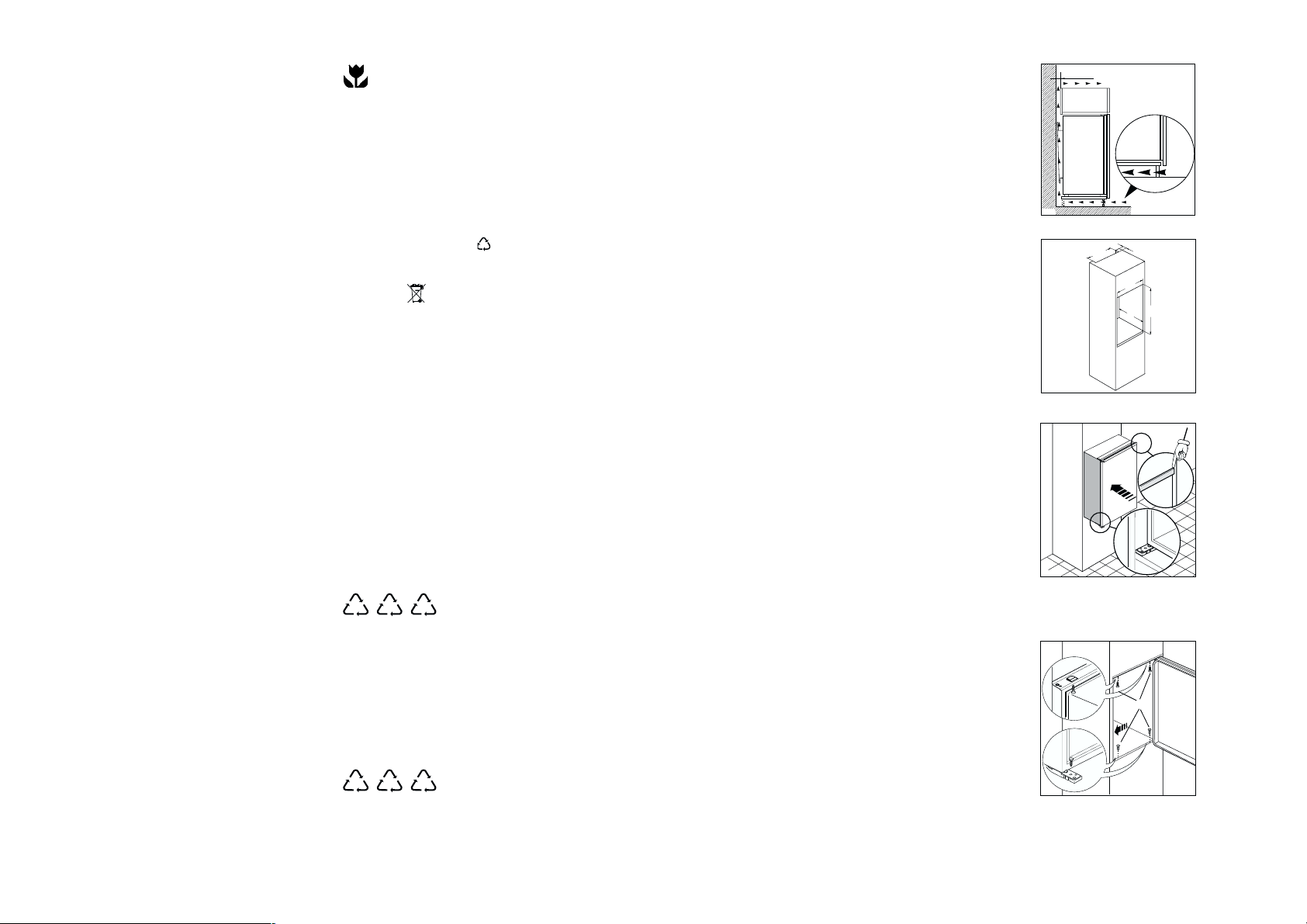

Gerätetür und Möbeltür auf ca. 90° öffnen. Den Winkel (Hb) in der Schiene (Ha) einsetzen. Gerätetür und Möbeltür zusammenhalten und die Bohrlöcher anzeichnen (siehe Abb.).
Die Winkeleisen entfernen und 8 mm vom äusseren Rand der Tür mit dem Nagel (K) kennzeichnen.
Den Winkel wieder auf der Schiene anbringen und mit den mitgelieferten Schrauben befestigen.
Für eine allfällig notwendige Ausrichtung der Möbeltür, den Spielraum der Langlöcher nutzen.
Nach Beendigung der Arbeiten den einwandfreien Verschluß der Gerätetür überprüfen.
Die Abdeckung (Hd) in die Schiene (Hb) eindrücken, bis sie einrastet.
|
8mm |
|
Ha |
PR167 |
Hb |
|
|
|
8mm |
K |
Ha |
Hb |
PR168 |
Hb
Hd
PR167/1
Fixer par encliquetage le couvercle (Hc) sur la glissière (Ha).
Ouvrir la porte de l’appareil et celle du meuble à 90° environ. Introduire l’équerre (Hb) dans la glissière (Ha). Tenir ensemble la porte de l’appareil et celle du meuble et marquer la position des trous comme l’indique la figure.
Enlever les équerres et marquer à 8 mm du bord extérieur de la porte avec le clou (K).
Remettre l’équerre en place sur la glissière et fixer avec les vis fournies.
Pour effectuer l’éventuel alignement de la porte du meuble, utiliser le jeu des trous ovales.
A la fin des opérations, il est nécessaire de contrôler que la porte de l’appareil se ferme parfaitement.
Fixer par encliquetage le couvercle (Hd) sur la glissière (Hb).
Ha |
Hc |
PR33 |
8mm |
|
Ha |
PR167 |
Hb |
|
|
|
8mm |
|
K |
|
Ha |
|
Hb |
PR168 |
|
|
Hb |
|
Hd |
PR167/1 |
|
