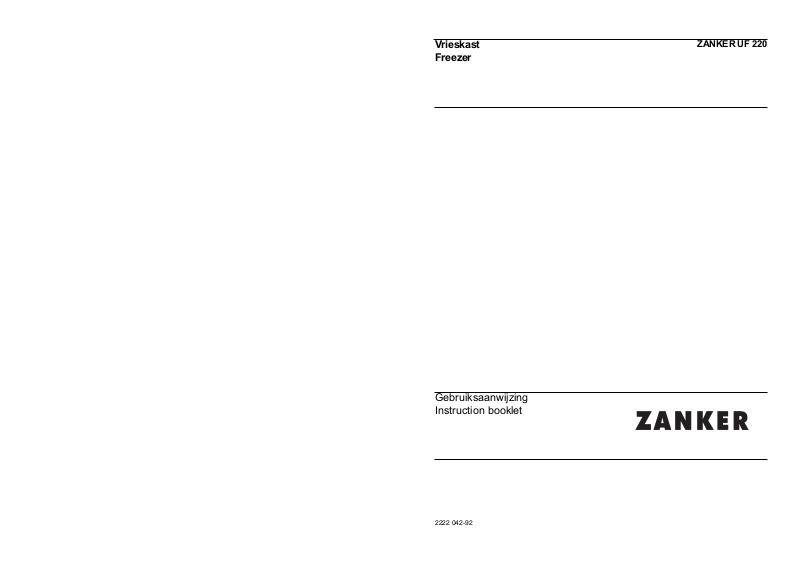

Zanker UF220 User Manual

Vrieskast
Freezer

ZANKER UF 220

Gebruiksaanwijzing
Instruction booklet

2222 042-92

2

VEILIGHEID

Het is uiterst belangrijk dat het bij het apparaat behorende instructieboekje bewaard blijft. Zou het
apparaat door u aan iemand anders gegeven of verkocht worden, of zou het apparaat in het huis van
waaruit u verhuist achterblijven, dan dient de nieuwe gebruik(st)er over het instructieboekje en de
daarin opgenomen waarschuwingen te kunnen beschikken.

Indien dit apparaat in de plaats van een oud model met haak- of veersluiting opgesteld wordt, dan is
het raadzaam de sluiting van het oude apparaat, dat terzijde gezet wordt, onbruikbaar te maken.
Hiermee wordt voorkomen dat spelende kinderen zich erin opsluiten, hetgeen levensgevaarlijk is.

Deze waarschuwingen zijn bedoeld voor uw en andermans veiligheid. U wordt geacht ze gelezen te
hebben, alvorens u het apparaat installeert en/of in gebruik neemt.

Algemene veiligheid

•

Dit apparaat is bedoeld en gemaakt voor het
gebruik door volwassenen. Het is gevaarlijk om
kinderen het apparaat te laten bedienen of als
speelgoed te laten gebruiken.

•

Het is gevaarlijk om, in welke vorm dan ook, dit
apparaat of de eigenschappen daarvan te
veranderen.

•

Neem vóór u aan ontdooien, schoonmaak­werkzaamheden of het verwisselen van het,
eventueel aanwezige, verlichtingslampje begint
altijd de stekker uit het stopcontact.

•

Dit apparaat is zwaar. Delen van randen aan
achter- en onderkant kunnen scherp zijn. Wees
voorzichtig bij het tillen.

•

Plaats NOOIT explosieve stoffen in het apparaat,
zoals gasvullingen, benzine, ether, aceton
enzovoorts.

•

Het direct vanuit een vriesvak, vriesgedeelte of
vriezer consumeren van ijslollies en dergelijke,
kan verbranding van de mondhuid tot gevolg
hebben; wacht even.

AFDANKEN. Verwijder de deur(en) of het deksel en
knip het aansluitsnoer af, zodat, in afwachting van
wegbrengen of weghalen, spelende kinderen er zich
niet in op kunnen sluiten of aan een elektrische
schok bloot kunnen staan.

Heel goed oppassen, tijdens het verplaatsen, dat
de delen van het koelcircuit niet zodanig worden
beschadigd, dat de koelvloeistof naar buiten zou
kunnen lekken.

Plaats het apparaat niet in de nabijheid van een
centrale verwarming of een gasfornuis.

Laat het apparaat niet langdurig in direct
zonlicht staan.

Zorg dat er voldoende lucht aan de achterkant
van het apparaat kan circuleren. Vermijd schade
aan de koelkringloop.

Alléén voor diepvrieskasten (uitgezonderd

ingebouwde): het apparaat kan zeer goed in de
kelder geplaatst worden.

Plaats elektrische apparaten (bijv. ijsmachines)
nooit in de kast, tenzij dat door de fabrikant
goedgekeurd is.

Onderhoud / Reparatie

•

Een eventueel noodzakelijke wijziging aan de
elektrische huisinstallatie of het aansluitsnoer,
ten behoeve van de installatie van dit apparaat,
mag uitsluitend door een daartoe bevoegd
persoon uitgevoerd worden. Het betreffende
stopcontact dient, ook na eventuele onder- of
inbouw, gemakkelijk bereikbaar te zijn.
Werkzaamheden welke door personen zonder de
noodzakelijke kennis uitgevoerd worden, kunnen
schade of letsel tot gevolg hebben.

•

Laat inspectie- en/of herstelwerkzaamheden
uitvoeren door ELECTROLUX SERVICE en laat
geen andere dan originele DISTRIPARTS
onderdelen plaatsen.

• Dit apparaat bevat koolwaterstoffen in de
koudekringloop; het onderhoud en het bijvullen
dient daarom uitsluitend door door het bedrijf
aangewezen deskundig personeel uitgevoerd te
worden.

•

Tracht, in geval van storing of een defect, dit
apparaat niet zelf te repareren. Reparaties welke
door niet-deskundige personen uitgevoerd
worden, kunnen tot schade of letsel leiden.
Raadpleeg ELECTROLUX SERVICE.

Gebruik

• Huishoudelijke koel- en/of vriesapparaten zijn
uitsluitend bedoeld voor het bewaren en/of
invriezen van eet- of drinkbare producten.

• De beste resultaten worden bereikt bij een
omgevingstemperatuur tussen +18°C en +43°C

3

(klasse T); tussen +18°C en 38°C (klasse ST);
tussen +16°C en 32°C (klasse N); +10°C en
32°C (klasse SN); de klasse staat op het
kenplaatje vermeld.

Attentie: u dient niet alleen rekening te houden
met de omgevingstemperatuur voor dit type
product maar tevens met de volgende
aanwijzingen: wanneer de
omgevingstemperatuur onder de aangeduide

minimum waarde daalt, wordt de
conserveringstemperatuur in het vriesvak niet
meer gegarandeerd; u kunt de bewaarde
levensmiddelen dan het beste zo snel mogelijk
nuttigen.

• Volg de raadgevingen van de fabrikant op met
betrekking tot waar en hoe u spijzen en dranken
bewaart of invriest. Ontdooide diepvriesproduc­ten mogen, om gezondheidsredenen, niet
wederom ingevroren worden.

• De vriezende binnenwanden of -vlakken in het
apparaat bevatten koelmiddel. Plaats geen
scherpe voorwerpen tegen zo’n wand of vlak en
schraap evenmin met metalen voorwerpen rijp of
ijs af. Lekkage kan het gevolg zijn, hetgeen een
onherstelbare schade aan het apparaat en
bederf van de levensmiddelen veroorzaakt.

• Plaats geen koolzuurhoudende of mousserende
dranken in het vriesvak, het vriesgedeelte of de
vriezer; de blikjes of flesjes kunnen door
bevriezing van de inhoud exploderen.

Installatie

• Overtuig u er van dat het apparaat niet op het
aansluitsnoer staat.

Belangrijk: als het aansluitsnoer beschadigd
raakt, moet het snoer, eventueel met stekers,
vervangen worden; deze onderdelen zijn
verkrijgbaar bij onze service-afdeling.

• De warmte welke het apparaat aan de spijzen en
dranken onttrekt, moet onbelemmerd aan de
omgeving afgestaan kunnen worden. Slechte
ventilatie onder, achter en boven het apparaat
resulteert in slechte koel-en/of vriesprestaties
door ongewild tijdelijk uitschakelen van de
compressor of onjuiste werking van de
absorptieunit .

• Plaats het apparaat met z’n achterkant zo dicht
mogelijk bij een muur. Hiermee voorkomt u
verbrandingsletsel door aanraking van hete tot

zeer hete delen.

• Afhankelijk van de wijze van transport kan olie
vanuit de compressor in het koelcircuit gevloeid
zijn. Wacht, na het plaatsen van het apparaat, ten
minste een half uur alvorens de stekker in het
stopcontact te steken. Na achteroverliggend
vervoer ten minste een halve dag. Daarmee geeft
u de olie de gelegenheid in de compressor terug
te vloeien. Apparaten welke van een absorptie­unit voorzien zijn kunnen direct in bedrijf
genomen worden. Controleer cirka 24 uur na het
in bedrijf stellen of het apparaat naar behoren
werkt.

Milieubescherming

Belangrijk: Dit apparaat bevat, zowel in het
koelcircuit als in de isolatie, geen
ozononvriendelijke stoffen. Het apparaat moet
niet weggegooid worden samen met het huisvuil
of met gesloopte apparaten. Afgedankte koel- en
vriesapparaten moeten volgens de plaatselijke
regelingen op deskundige wijze verwerkt worden.
Informeer bij uw gemeente naar de mogelijkheden
in uw woonplaats. Vermijden dat het koelcircuit
wordt beschadigd, vooral aan de achterkant in de
buurt van de warmtewisselaar. De materialen in

dit apparaat die voorzien zijn van het symbool
zijn geschikt voor recycling.

4

INHOUD

Waarschuwingen en Belangrijke adviezen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2

Wegwerpen van verpakkingsmateriaal . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4

Het gebruik - Het bedieningspaneel - Reiniging van de binnenkant - Ingebruikname - Temperatuur- . .

instelling - Snelvriezen - Het controlelampje “te warm” - Het invriezen van verse levensmiddelen . . . . .5

Het gebruik - Bewaren van diepvriesproducten - IJslaatjes - Het ontdooien van ingevroren producten .

Koude accus - Tips -Invriezen: tips - Diepvriesprodukten: tips . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6

Onderhoud - Schoonmaken - Geprolongeerde stilstand - Het ontdooien . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7

Als er iets niet in orde is - Installatie - Elektrische aansluiting - Plaats van opstelling . . . . . . . . . . . . .

Muur-afstandshouders . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8

InstallatieHet wijzigen van de deurdraairichting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9

Garantiebepalingen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10

WEGWERPEN VAN VERPAKKINGSMATERIAAL

Het verpakkingsmateriaal van onze grote elektrische
huishoudelijke apparaten kan met uitzondering van
houten onderdelen, gerecycled worden en dus bij
het kringloopafval worden gezet.

Wij raden u aan om:

• Papier, karton en golfkarton in de speciale
papierbakken te werpen.

• Plastic verpakkingsmateriaal in de speciaal
daarvoor bestemde plastic-containers te gooien.
Indien dit soort bakken in uw buurt nog niet
voorkomen mag u het materiaal aan de
vuilnisman meegeven.

Als verpakkingsmateriaal gebruiken wij slechts
recycleerbare kunststoffen, zoals bijv.:

In de voorbeelden staat:

PE voor Polyethyleen** 02 = ^ PE-HD;

04 = ^ PE-LD

PP voor Polypropyleen

PS voor Polystyrol

PLASTIC BESTANDDELEN

Om er gemakkelijker achter te komen hoe u het
materiaal van dit apparaat moet wegwerpen en /of
recycleren zijn er op verschillende punten
herkenbare symbolen op aangebracht.

17

Door reversibility

1. Unplug the appliance from the power supply
before carrying out the below-mentioned
operations.

2. Remove the ventilation grill (D).

3. Remove the bottom hinge (E).

4. Remove the door by releasing it from the top
hinge pin.

5. Remove the pin (G) from the top hinge, then
mount these on the opposite side, after having
removed the plugs which must be refitted on the
other side.

6. Refit the door.

7. Screw down the bottom hinge (E) on the opposite
side.

8. Remove the plug (F) from the ventilation grill (D)
and replace it on the opposite side.

9. Re-assemble the ventilation grill (D).

10.Unscrew the handle. Refit it on the opposite side
after having pierced the plugs with a punch.
Cover the holes left open with the plugs
contained in the documentation pack

Warning:

After having reversed the opening direction of
the doors check that all the screws are properly
tightened and that the magnetic seal adheres to
the cabinet. If the ambient temperature is cold (i.e.

in Winter), the gasket may not fit perfectly to the
cabinet. In that case, wait for the natural fitting of the
gasket or accelerate this process by heating up the
part involved with a normal hairdrier.

02**

PE

05

PP

06

PS

SAN

PS

ABS

G

E

F

D

F

F

F

5

Reiniging van de binnenkant

Voor u de kast in gebruik neemt, dient u de binnen­kant met lauw water en een neutraal schoonmaak­middel te reinigen om de typische geur van een
nieuw apparaat weg te nemen. Droog vervolgens de
wanden goed af.

Ingebruikname

Steek de stekker in het stopcontact. Het
controlelampje (D) licht op. Draai de
thermostaatknop (E) rechtsom uit de O-stand

De werking van de vriezer kan geheel gestopt
worden door de temperatuurregelaar in de stand
«O» te draaien.

HET GEBRUIK

Temperatuurinstelling

De temperatuur wordt automatisch geregeld en kan
verhoogd worden (minder koud) door de knop naar
een lager cijfer te draaien of verlaagd worden
(kouder) door de knop naar een hoger cijfer te
draaien. Bij het instellen van de juiste stand dient u
er rekening mee te houden dat de temperatuur in
het apparaat afhankelijk is van:

• de kamertemperatuur;

• de frequentie waarmee de deuren geopend
worden;

• de hoeveelheid levensmiddelen in de kast;

• de plaats van het apparaat.

Wij adviseren u de knop aanvankelijk op de
middenstand te draaien.

Het bedieningspaneel

A. Controlelampje “te warm”

B. Controlelampje Snelvriezen

C. Snelvriezenschakelaar

D. Controlelampje «in bedrijf»

E. Temperatuurregelaar

Snelvriezen

Druck voor het snelvriezen de knop (C) . Het lampje
(B) licht op.

Het controlelampje “te warm”

Indien het controlelampje (A) oplicht, dan wordt
hierdoor aangegeven dat de inwendige temperatuur
onveilig voor het bewaren van diepvriesartikelen
geworden is. Bij de eerste ingebruikname, of na een
schoonmaakbeurt, blijft het controlelampje branden
totdat de inwendige temperatuur het veilige niveau
bereikt heeft.

Gebruik geen schurende schoonmaak­middelen, waarmee u de afwerkingen van het
apparaat zou kunnen beschadigen.

Het invriezen van verse
levensmiddelen

In de vriezer kunt u verse levensmiddelen invriezen
en diepvriesprodukten bewaren.

Indien het invriezen van verse levensmiddelen direct
na de eerste in gebruikname of na een
schoonmaakbeurt gaat plaatsvinden, dient u 24 uur
voor het inbrengen van de levensmiddelen de
snelvriezen knop op positie “S” te zetten.

De max. hoeveelheid levensmiddelen die u kunt
invriezen in 24 uur staat aangegeven op het
“typeplaatje”.

Het invriezen duurt 24 uur. Voeg gedurende deze tijd
geen andere in te vriezen levensmiddelen toe.

ABC

D

E

ONSUPERALARM

MAX

min

16

Electrical connection

Before plugging in, ensure that the voltage and
frequency shown on the serial number plate
correspond to your domestic power supply. Voltage
can vary by ±6% of the rated voltage.

For operation with different voltages, a suitably sized
auto-transformer must be used.

The appliance must be earthed.

The power supply cable plug is provided with a
contact for this purpose.

If the domestic power supply socket is not earthed,
connect the appliance to a separate earth in
compliance with current regulations, consulting a
specialist technician.

Rear spacers

In the bag with the documentation, there are two
spacers which must be fitted in the two top
corners.

Slacken the screws and insert the spacer under the
screw head, then re-tighten the screws.

INSTALLATION

Location

The appliance should be installed well away from
sources of heat such as radiators, boilers, direct
sunlight etc.

For safety reasons, minimum ventilation must be as
shown in Fig.

Attention: keep ventilation openings clear of
obstruction.

Two adjustable feet at the cabinet base allow
accurate levelling of the appliance.

CUSTOMER SERVICE AND SPARE PARTS

opening is not obstructed (see “Defrosting”
section).

• If your appliance is still not working properly after

making the above checks, contact the nearest
service centre.

To obtain fast service, it is essential that when you
apply for it you specify the model and serial number
of your appliance which can be found on the
guarantee certificate or on the rating plate located
inside the appliance, on the bottom left-hand side.

If the appliance is not functioning properly, check
that:

• the plug is firmly in the wall socket and the mains
power switch is on;

• there is an electricity supply (find out by plugging
in another appliance);

• the thermostat knob is in the correct position.

• If there are water drops on the bottom of the
cabinet, check that the defrost water drain

The Manufacturer declines all responsibility if
the above safety precautions are not observed.

This appliance complies with the following
E.E.C. Directives:

- 87/308 EEC of 2/6/87 relative to radio interference

suppression.

- 73/23 EEC of 19.2.73 (Low Voltage Directive) and

subsequent modifications;

- 89/336 EEC of 3.5.89 (Electromagnetic

Compatibility Directive) and subsequent
modifications.

100 mm10 mm

A

B

NP00

10 mm

D594

6

IJslaatjes

Bij het apparaat worden 1 of meerdere ijslaatjes
voor het maken van ijsblokjes geleverd.

Vul ze met drinkwater en plaats ze in het apparaat.

Gebruik geen metalen voorwerpen om de laatjes
los te wrikken!

Het ontdooien van ingevroren
producten

De diepvriesproducten moet u vóór gebruik in de
koelkast of bij kamertemperatuur laten ontdooien, al
naar gelang de beschikbare tijd.

Kleine of in stukken ingevroren producten kunnen
onmiddellijk gekookt of gebakken worden. De kook­of baktijd zal dan natuurlijk iets langer zijn.

Bewaren van diepvriesproducten

Indien u de vrieskast voor het eerst in gebruik neemt
of haar weer gebruikt na een periode van stilstand,
dient u de snelvriezen knop in de positie “S” te
zetten. Plaats vervolgens de diepvriesproducten na
3 uur in de kast.

Om het maximale beladingsvermogen van de
vriezer te gebruiken is het noodzakelijk de lade te
verwijderen en de ingevroren en diepgevroren
producten direkt op de rekken van de compartimen­ten te plaatsen en op te letten dat u de beladingslijn
(indien ze angegeven is) niet overschrijdt.

Belangrijk

Als, bijvoorbeeld door stroomuitval die langer
duurt dan aangegeven wordt in de tabel techni­sche gegevens bij ‘tijd om van –18°C naar –9°C
te gaan in uren’ , de opgeslagen producten
onopzettelijk ontdooid worden, moeten deze
direct worden geconsumeerd of onmiddellijk
toebereid en na afkoeling opnieuw ingevroren.

Koude accus

De vriezer is van zwee thermische accu (eutektische
massa) voorzien,die de bewaartijd verlengt in geval
van stroomuitval of storing. De accu bevindt zich in
de bovenla.

Invriezen: tips

• verdeel de levensmiddelen in handzame porties.
Deze vriezen sneller in en bij later gebruik hoeft u
slechts de benodigde hoeveelheid te ontdooien;

• verpak de levensmiddelen in aluminium- of kunst­stoffolie. Sluit de pakjes goed en luchtdicht af;

• zorg ervoor dat in te vriezen pakjes niet in
aanraking komen met reeds ingevroren
producten; de temperatuur van deze laatste zou
daardoor kunnen stijgen;

• vermijd rechtstreekse consumptie van ijslollies uit
het vriesvak; u zou uw mondhuid kunnen
verbranden;

• schrijf de invriesdatum op de pakjes zodat u de
houdbaarheidsduur kunt controleren;

• De symbolen op de laden geven de diverse
soorten diepvriesproducten aan.

TIPS

De getallen geven voor iedere soort
diepvriesproduct de opslagtijd in maanden aan.
Of de hoogste of de laagste waarde van de
aangegeven opslagtijd geldt, hangt af van de
kwaliteit van de levensmiddelen en de
behandeling voorafgaand aan het invriezen.

• plaats geen koolzuurhoudende of
mousserende dranken in het vriesvak; de
blikjes of flessen zouden kunnen ontploffen.

Diepvriezen: tips

Neem de volgende regels in acht:

• breng de diepvriesproducten na aankoop zo snel
mogelijk over naar het vriesvak;

• open de deur altijd zo weinig en zo kort mogelijk;

• wees heel voorzichtig bij aankoop van
diepvriesproducten, want gedeeltelijk ontdooide
waren mag u niet opnieuw invriezen;

Plaats de in te vriezen levensmiddelen in het vak
zoals als in de afbeelding aangegeven; daar is de
temperatuur het laagst.

15

MAINTENANCE

Unplug the appliance before carrying out

any maintenance operation.

Warning

This appliance contains hydrocarbons in its cooling
unit; maintenance and recharging must therefore
only be carried out by authorized technicians.

Periodic cleaning

Clean the inside with warm water and bicarbonate of
soda. Rinse and dry thoroughly.

Clean the condenser (black grill) and the
compressor at the back of the appliance with a
brush or a vacuum cleaner.This operstion will
improve the performance of the appliance and save
electricity consumption.

Periods of non-operation

When the appliance is not in use for long periods,
take the following precautions:

remove the plug from the wall socket;

remove all food;

defrost and clean the interior and all accessories;

leave the door ajar to allow air to circulate to prevent
unpleasant smells.

Defrosting

The freezer compartment, however, will become
progressively covered with frost. This should be
removed with the special plastic scraper provided,
whenever the thickness of the frost exceeds 4 mm.
During this operation it is not necessary to switch off
the power supply or to remove the foodstuffs.

However, when the ice becomes very thick on the
inner liner, complete defrosting should be carried out
as follows:

1. pull out the plug from the wall socket or turn the
thermostat knob to the «O» setting;

2. remove any stored food, wrap it in several layers
of newspaper and put it in a cool place;

3. leave the door open, and insert the plastic
scraper in the appropriate seating at the bottom
centre, placing a basin underneath to collect the
defrost water.

4. when defrosting is completed, dry the interior
thoroughly; keep the scraper for future use;

5. turn the thermostat knob back to the required
setting or replace the plug in the power socket,
turn fast freezing knob to “S”.

6. After two or three hours, reload the previously
removed food into the compartment and let it run
in normal operation.

Important:

Never use sharp metal tools to scrape off frost
from the evaporator as you could damage it.

Do not use a maechanical device or any artificial
means to speed up the thawing process other
than those recommended by the manufacturer.

A temperature rise of the frozen food packs,
during defrosting, may shorten their safe storage
life.

10 kg

10 kg

D068

7

ONDERHOUD

Neem vóór iedere handeling altijd eerst de

stekker uit het stopcontact.

Belangrijk

Dit apparaat bevat koolwaterstoffen in het koelcircuit;
onderhoud en bijvulling dient daarom uitsluitend
door bevoegd personeel uitgevoerd te worden.

Schoonmaken

Gebruik nooit metalen voorwerpen voor het
schoonmaken van het apparaat; dit zou
beschadigingen tot gevolg kunnen hebben.

Reinig de binnenkant van de kast regelmatig met
lauw sodawater. Lap de wanden na met schoon
water en droog ze zorgvuldig.

Stof op de condensor verhoogt het energieverbruk.
Daarom eenmaal per jaar de condensor aan de
achterkant van het apparaat met een zachte borstel
of met de stofzuiger voorzichtig schoonmaken.

Geprolongeerde stilstand

Wij adviseren u vóór de periode dat de apparaat
niet gebruikt wordt de volgende handelingen uit te
voeren:

neem de stekker uit het stopcontact;

verwijder alle spijzen en dranken uit de kast;

laat de kast geheel ontdooien en maak de
binnenwanden, rekken, korven en dergelijke goed
schoon;

laat de deuren open staan, teneinde het ontstaan
van onaangename geur te voorkomen.

Het ontdooien

U echter de rijp in de vriezer te verwijderen,
wanneer deze een laag van circa 4 mm vormt.
Gebruik hiervoor de meegeleverde plastic spatel.
Voor het uitvoeren van deze handeling hoeft u het
apparaat niet uit te schakelen of leeg te maken.
Wanneer zich een dikke laag ijs gevormd heeft,
dient u het apparaat te ontdooien.

Ga als volgt te werk:

1. draai de thermostaatknop op «O» of trek de
stekker uit het stopcontact;

2. omwikkel de levensmiddelen met meerdere
kranten en bewaar ze op een koele plaats;

3. laat de deur openstaan en schuif de schraper,
als een verlenggootje, in de daarvoor bestemde
opening. Plaats onder het gootje een schaaltje
om het water op te vangen.

4. droog na het ontdooien de vriezer zorgvuldig en
sluit het gaatje weer af met de dop; bewaar de
schraper zodat u hem opnieuw kunt gebruiken;

5. draai de thermostaatknop in de gewenste stand
of steek de stekker weer in het stopcontact.

6. Na twee of drie uur kunt u de diepvriesproducten
weer terugplaatsen.

Belangrijk:

Gebruik voor het verwijderen van de rijp nooit
metalen voorwerpen; u zou uw vrieskast kunnen
beschadigen.

Geen voorwerpen of methodes gebruiken om het
ontdooiproces te versnellen die niet door de
fabrikant zijn aangegeven.

Temperatuurstijging van diepvriesproducten kan
hun houdbaarheidsduur verkorten.

D068

14

Hints for freezing

To help you make the most of the freezing process,
here are some important hints:

• the maximum quantity of food which can be
frozen in 24 hrs. is shown on the rating plate;

• the freezing process takes 24 hours. No further
food to be frozen should be added during this
period;

• prepare food in small portions to enable it to be
rapidly and completely frozen and to make it
possible subsequently to thaw only the quantity
required;

• wrap up the food in aluminium foil or polythene
and make sure that the packages are airtight;

• do not allow fresh, unfrozen food to touch food
which is already frozen, thus avoiding a rise in
temperature of the latter;

• water ices, if consumed immediately after
removal from the freezer compartment, can
possibly cause the skin to be freeze burnt;

• it is advisable to show the freezing-in date on
each individual pack to enable you to keep tab of
the storage time;

HINTS

Hints for storage of frozen food

To obtain the best performance from this appliance,
you should:

• be sure that frozen foodstuffs are transferred
from the foodstore to the freezer in the shortest
possible time;

• not open the door frequently or leave it open
longer than absolutely necessary.

• Once defrosted, food deteriorates rapidly and
cannot be refrozen.

• The symbols on the drawers show different types
of frozen goods.

The numbers indicate storage times in months for
the appropriate types of frozen goods. Whether
the upper or lower value of the indicated storage
time is valid depends on the quality of the foods
and pre-treating before freezing.

• do not put carbonated liquids (fizzy drinks, etc.)
in the freezer compartment as they may burst.

Ice-cube production

This appliance is equipped with one or more trays
for the production of ice-cubes. Fill these trays with
water, then put them in the freezer compartment.

Do not use metallic instruments to remove the
trays from the freezer.

Thawing

Deep-frozen or frozen food, prior to being used, can
be thawed in the refrigerator compartment or at
room temperature, depending on the time available
for this operation.

Small pieces may even be cooked still frozen,
directly from the freezer: in this case, cooking will
take longer.

Cold accumulators

The freezer contains two cold accumulators which
increases storage times in the event of a power cut
or breakdown. It is located in the upper
compartment.

To freeze fresh foods turn thefast freezing knob at
least 24 hours before introducing the food into the
freezer in order to ensure better freezing results.

Place the food to be frozen in the compartment as
shown in figure.

In order to freeze the quantity indicated on the rating
plate, arrange the food directly in contact with the
cooling surfaces. If the food is frozen in the baskets,
the maximum quantity freezable is slightly less.

10 kg

10 kg

8

Elektrische aansluiting

Overtuig u ervan dat de netspanning en de
netfrequentie, welke op het typeplaatje in de kast
staan aangegeven, overeenkomen met de
netspanning en de netfrequentie in uw woning.

Een afwijking op de netspanning tot plus of minus
6% is toegestaan.

Bij aansluiting op een andere spanning dient u een
geschikte transformator te gebruiken.

De stekker mag alleen geplaatst worden in een
geaard stopcontact. De kast is daarom voorzien van
een speciaal drieaderig snoer, geschikt voor een
geaard stopcontact. Mocht het stopcontact in uw
woning niet geaard zijn, dan dient een erkend
installateur het apparaat volgens de geldende
normen te aarden.

Wij wijzen u er op dat schade of letsel, veroor­zaakt door het niet voldoen aan dit veiligheids­voorschrift, niet onder de verantwoordelIjkheid
van de fabrikant valt.

Dit apparaat voldoet aan de volgende EU­richtlIjnen:

- 87/308/EG-richtlijn van 2/6/87 met betrekking
tot de radio-ontstoring

- 73/23/ EG-richtlijn van 19/02/73 (Laagspanning)
en opeenvolgende wijzigingen;

- 89/336/EG-richtlijn van 03/05/89
(Elektromagnetische compatibiliteit) en
opeenvolgende wijzigingen;

INSTALLATIE

ALS ER IETS NIET IN ORDE IS

Indien het apparaat niet functioneert of ook de lamp­jes niet branden, controleer dan:

• of de stekker goed in het stopcontact zit;

• of de elektriciteit soms uitgevallen is;

• of de thermostaatknop op de juiste stand staat;

Kunt u de storing niet zelf lokaliseren en verhelpen,
raadpleeg dan ELECTROLUX SERVICE.

Plaats van opstelling

Plaats het apparaat uit de buurt van
warmtebronnen: centrale verwarming, kachels, felle
zonne-stralen enz.

Om veiligheidsredenen moet de ventilatie zodanig
zijn als aangegeven in de afbeelding:

Attentie: zorg ervoor dat de ventilatie openingen
tijdens gebruik niet worden afgedekt.

Teneinde oneffenheden in de vloer op te heffen is de
kast voorzien van één of meer verstelbare voetjes.

Muur-afstandshouders

In het documentenzakje bevinden zich twee af­standshouders die volgens de afbeelding geplaatst
dienen te worden.

Draai de schroeven los, steek de afstandshouders
onder de schroefkop en draai de schroeven weer
vast.

13

Warning light

Warning light (A) lights up when the temperature
inside the freezer compartment has increased to a
value which jeopardizes the long-term storage of
food in the compartment.

Cleaning the interior

Before using the appliance for the first time, wash
the interior and all internal accessories with luke­warm water and some neutral soap so as to remove
the typical smell of a brand-new product, then dry
thoroughly.

Temperature regulation

The temperature is automatically regulated and can
be increased to achieve a higher temperature
(warmer) by rotating the thermostat knob toward
lower settings or reduced (colder) rotating the knob
towards higher settings.

However, the exact setting should be chosen
keeping in mind that the temperature inside the
refrigerator depends on:

• room temperature;

• how often the door is opened;

• the quantity of food stored;

• location of appliance.

A medium setting is generally the most suitable.

USE

Control panel

A. Warning light

B. Fast freezing light

C Fast freezing knob

Operation

Insert the plug into the wall socket.

The light (D) lights up.Turn the thermostat knob
(E),clockwise, beyond the “O” (STOP) position .

To stop operation, simply turn the thermostat knob to
position “O”.

Fast freezing

to start fast- freezing, push the knob (C). Pilot light
(B) will come on.

ABC

D

E

ONSUPERALARM

MAX

min

Do not use detergents or abrasive

powders, as these will damage the finish.

Storage of frozen food

When first starting-up or after a period out of use,
before putting the products in the compartment turn
the fast-freezing knob to the “S” symbol at least
3hours before.

To make the most of the freezer’s storage capacity,
remove drawer ; place frozen and deep-frozen
products directly on the compartment shelves,
making sure they are not stacked above the loading

line .

Important

If there is a power failure when food is in the
freezer, do not open the door of the freezer
compartment. The frozen food will not be
affected if the power cut is of short duration (up
to 6-8 hours) and the freezer compartment is full,
otherwise, it is recommended that the food
should be used within a short time (a
temperature increase of the frozen food shortens
its safe storage period).

Freezing fresh food

The freezer is suitable for long term storage of
commercially frozen food, and for freezing fresh
food.

When the appliance is switched on for the first time
or when food is placed in the compartment for
freezing, it is normal for this light to remain on until
the temperature has reached the level required for
correct storage.

D. Thermostat light

E. Thermostat knob

100 mm10 mm

10 mm

NP00

D594

9

Het wijzigen van de
deurdraairichting

Neem vóór het wijzigen van de deurdraairichting
de stekker uit het stopcontact.

Ga nu verder als volgt te werk:

1. Ventilatierooster (D) verwijderen;

2. Verwijder het onderste scharnier (E) .

3. Deur van bovenscharnierpen (G) trekken.

4. Bovenste scharnierpen verwijderen en aan de
tegenovergestelde kant weer monteren, na de
dopjes verwijderd te hebben. Monteer de dopjes
nu aan de andere kant.

5. Deur herplaatsen.

6. Plaats het onderste scharnier (E) weer aan de
andere kant.

7. Neem het kapje (F) uit het ventilatierooster (D)
door het in de richting van de pijl te duwen en
breng dit aan de andere kant aan.

8. Ventilatierooster (D) weer terugplaatsen.

9. De handgreep losschroeven en aan de andere
kant van de deur bevestigen nadat u de dopjes
met een priem doorgeprikt heeft. De vrijgekomen
gaatjes afsluiten met de bijgeleverde dopjes;
deze vindt u in het zakje van de documentatie.

Belangrijk:

Controleer na de richting van de deuren gewijzigd te
hebben, of alle schroeven goed vastgedraaid zitten
en of het deurrubber goed op de sponning sluit. In
een koud vertrek (in de winter) kan het gebeuren dat
dat niet het geval is. Na enkele dagen zal het rubber
zich echter aangepast hebben. Wilt u dat
bespoedigen, dan kunt u het rubber warm maken
met een föhn.

12

CONTENTS

Warnings . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11

Use - Control panel - Cleaning the interior - Operation -Temperature regulation - Fast freezing . . . . . . .

Warning light - Freezing fresh food - Storage of frozen food . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13

Use - Thawing - Ice-cube production - Cold accumulators - Hints - Hints for freezing . . . . . . . . . . . . . . . .

Hints for storage of frozen food . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14

Maintenance - Periodic cleaning - Periods of no operation - Defrosting . . . . . . . . . . . . . . . . . . . . . . . . .15

Customer service and spare parts - Installation - Location - Rear spacers - Electrical connection . .16

Installation -Changing the opening direction of the doors . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17

appliance. See defrost instructions.

• Do not place carbonated or fizzy drinks in the
freezer as it creates pressure on the container,
which may cause it to explode, resulting in
damage to the appliance. Do not use a
mechanical device or any artificial means to
speed up the thawing process other than those
recommended by the manufacturer. Never use
metal objects for cleaning your appliance as it
may get damaged.

Installation

• During normal operation, the condenser and
compressor at the back of the appliance heat up
considerably. For safety reasons, minimum
ventilation must be as shown in the relevant
Figure.

Attention: keep ventilation openings clear of
obstruction.

• There are working parts in this product which
heat up. Always ensure that there is adequate
ventilation as a failure to do this will result in
component failure and possible food loss. See
installation instructions.

• Parts which heat up should not be exposed.
Wherever possible the back of the product should
be against a wall.

• If the appliance has been transported
horizontally, it is possible that the oil contained in
the compressor flows in the refrigerant circuit. It
is advisable to wait at least two hours before
connecting the appliance to allow the oil to flow
back in the compressor.

Environment Protection

This appliance does not contain gasses which
could damage the ozone layer, in either its
refrigerant circuit or insulation materials. The
appliance shall not be discarded together with
the urban refuse and rubbish. Avoid damaging
the cooling unit, especially at the rear near the
heat exchanger. Information on your local
disposal sites may be obtained from municipal
authorities. The materials used on this appliance
marked by the symbol are recicable.

G

E

F

D

F

F

F

10

Garantievoorwaarden

Onze producten worden met de grootst mogelijke
zorgvuldigheid geproduceerd. Desondanks kan het
voorkomen dat er een defect optreedt. Onze
servicedienst zal dit op verzoek herstellen, zowel
binnen als buiten de garantietermijn. De levensduur
van het product wordt daardoor niet negatief
beïnvloed.

Onderstaande garantievoorwaarden zijn gestoeld op
de EU Richtlijn 99/44/EG en het Burgerlijk Wetboek.
De daaruit voortvloeiende rechten blijven onverlet.

Ook de garantieverplichtingen van de verkoper naar
de eindgebruiker blijven onaangetast.

Voor dit product verlenen wij garantie volgens
onderstaande voorwaarden:

1. Wij verhelpen kosteloos met inachtneming van de
voorwaarden 2 tot en met 15 gebreken aan het
product die zich openbaren binnen 24 maanden
vanaf de datum van levering aan de eindgebruiker.
In geval van professioneel of daarmee gelijk te
stellen gebruik is de garantie beperkt tot 12
maanden. Voor tweedehands producten geldt
eveneens een termijn van 12 maanden.

2. De garantieprestatie houdt in dat het product
kosteloos wordt teruggebracht in de toestand die
het had voor het defect optrad. Gebrekkige
onderdelen worden hersteld of vervangen.
Kosteloos vervangen onderdelen worden ons
eigendom.

3. Het gebrek moet terstond gemeld worden om
mogelijke verdere schade te voorkomen. De
garantieaanspraak vervalt indien het gebrek niet
binnen twee maanden na vaststelling is gemeld.

4. Voor een beroep op garantie dient het
aankoopbewijs met aankoop- en/of leveringsdatum
te worden overlegd. Bij ontbreken daarvan dient
ander overtuigend bewijs te worden overlegd.

5. De garantie heeft geen betrekking op schade aan
kwetsbare onderdelen, zoals (vitrokeramisch) glas,
kunststof, rubber, die ontstaan is door onzorgvuldig
gebruik

6. De garantie heeft geen betrekking op kleine
afwijkingen van de gestelde kwaliteit die voor de
waarde en deugdelijkheid van het product
onbeduidend zijn.

7. De garantie geldt evenmin voor schade
veroorzaakt door:

a. chemische en elektrochemische inwerking van

water,

b. abnormale milieuomstandigheden in het algemeen
c. voor het product oneigenlijke

bedrijfsomstandigheden

d. contact met agressieve stoffen.

8. De garantie heeft geen betrekking op gebreken
door transportschade die buiten onze
verantwoordelijkheid is ontstaan, niet-vakkundige
installatie of montage, verkeerd gebruik, gebrekkig

onderhoud, of het niet in acht nemen van de
gebruiks- of montageaanwijzingen.

9. Het recht op garantie vervalt wanneer het defect
werd veroorzaakt door herstelling of ingrepen door
derden die niet bevoegd of niet deskundig zijn, of
wanneer het product voorzien werd van
toebehoren of onderdelen die niet origineel zijn en
daardoor een defect veroorzaken.

10.Producten die gemakkelijk kunnen worden
vervoerd dienen te worden overhandigd aan of
gezonden naar onze servicedienst. Herstelling ter
plaatse kan slechts worden gevraagd voor grote of
ingebouwde producten.

11.Indien het product zodanig is ingebouwd,
ondergebouwd, opgehangen of geplaatst dat de
benodigde tijd voor het in- en uitbouwen samen
meer dan 30 minuten bedraagt, worden de
hierdoor ontstane extra kosten aan de gebruiker in
rekening gebracht. Schade die ontstaat door
abnormale in- of uitbouw komt ten laste van de
gebruiker.

12.Indien binnen de garantieperiode de herstelling van
hetzelfde defect herhaaldelijk mislukt of de
herstellingkosten disproportioneel zijn wordt in
overleg met de gebruiker een gelijkwaardige
vervanging geleverd. In geval van vervanging
behouden we ons het recht voor om een
vergoeding te rekenen naar rato van de verstreken
gebruiksperiode.

13.Herstelling onder garantie heeft geen verlenging
van de garantietermijn noch aanvang van een
nieuwe garantietermijn tot gevolg.

14.Op herstellingen geven wij een garantie van 12
maanden, uitsluitend op hetzelfde gebrek.

15.Verdere of andere aanspraken, in het bijzonder
vergoeding van schade ontstaan buiten het
product, zijn uitgesloten voor zover een
aansprakelijkheid niet wettelijk is vastgelegd.

16.In geval van aansprakelijkheid zal een vergoeding
de aankoopwaarde van het product niet
overtreffen, tenzij wettelijk anders is bepaald.

Deze garantievoorwaarden gelden voor in Nederland
gekochte en/of in gebruik zijnde producten. Indien een
product naar het buitenland wordt gebracht dient de
gebruiker na te gaan of het product voldoet aan de
technische voorwaarden ( o.a. spanning, frequentie,
installatievoorschriften, gassoort,
klimaatomstandigheden) in het betreffende land. Voor
in het buitenland aangeschafte producten dient de
gebruiker zich te vergewissen van de bepalingen in
Nederland. Noodzakelijke of gewenste aanpassingen
vallen niet onder de garantie, en kunnen niet altijd
worden aangebracht.

Ook na afloop van de garantietermijn staat onze
servicedienst u ter beschikking.

Adres Servicedienst:
Electrolux Service
Vennootsweg 1
2404 CG ALPHEN AAN DEN RIJN

11

WARNINGS

It is most important that this instruction book should be retained with the appliance for future
reference. Should the appliance be sold or transferred to another owner, or should you move house
and leave the appliance, always ensure that the book is supplied with the appliance in order that the
new owner can be acquainted with the functioning of the appliance and the relevant warnings.

If this appliance featuring magnetic door seals is to replace an older appliance having a spring lock
(latch) on the door or lid, be sure to make that spring lock unusable before you discard the old
appliance. This will prevent it from becoming a death-trap for a child.

This must be done before the appliance is built intoThese warnings are provided in the interest of
safety.You must read them carefully before installing or using the appliance.

General Safety

• This appliance is designed to be operated by
adults. Children should not be allowed to tamper
with the controls or play with the product.

• It is dangerous to alter the specifications or
modify this product in any way.

• Care must be taken to ensure that the appliance
does not stand on the electrical supply cable.

Important: if the supply cord is damaged, it must
be replaced by a special cord or assembly
available from the manufacturer or its service
agent.

• Before any cleaning or maintenance work is
carried out, be sure to switch off and unplug the
appliance.

• This appliance is heavy. Care should be taken
when moving it

• Ice lollies can cause frost burns if consumed
straight from the appliance.

• Take utmost care when handling your
appliance so as not to cause any damages to
the cooling unit with consequent possible
fluid leakages.

• The appliance must not be located close to
radiators or gas cookers.

• Avoid prolonged exposure of the appliance to
direct sunlight.

• There must be adequate ventilation round the
back of the appliance and any damage to the
refrigerant circuit must be avoided.

• For freezers only (except built-in models): an
ideal location is the cellar or basement.

• Do not use other electrical appliances (such
as ice cream makers) inside of refrigerating
appliances, unless they are approved for this
purpose by the manufacturer.

Service/Repair

• Any electrical work required to install this
appliance should be carried out by a qualified
electrician or competent person

• This product should be serviced by an authorized

Service Centre, and only genuine spare parts
should be used.

• Under no circumstances should you attempt to
repair the appliance yourself. Repairs carried out
by inexperienced persons may cause injury or
more serious malfunctioning. Refer to your local
Service Centre, and always insist on genuine
spare parts.

• This appliance contains hydrocarbons in its
cooling unit; maintenance and recharging must
therefore only be carried out by authorized
technicians.

Use

• The domestic refrigerators and freezers are
designed to be used specifically for the storage
of edible foodstuffs only.

• Best performance is obtained with ambient
temperature between +18°C and +43°C (class T);
+18°C and +38°C (class ST); +16°C and +32°C
(class N); +10°C and +32°C (class SN).The
class of your appliance is shown on its rating
plate.

Warning: when the ambient temperature is not
included within the range indicated for the class
of this appliance, the following instructions must
be observed: when the ambient temperature
drops below the minimum level, the storage
temperature in the freezer compartment cannot
be guaranteed; therefore it is advisable to use the
food stored as soon as possible.

• Frozen food must not be re-frozen once it has
been thawed out.

• Manufacturers’ storage recommendations should
be strictly adhered to. Refer to relevant
instructions.

• The inner lining of the appliance consists of
channels through which the refrigerant passes. If
these should be punctured this would damage
the appliance beyond repair and cause food loss.
DO NOT USE SHARP INSTRUMENTS to scrape
off frost or ice. Frost may be removed by using
the scraper provided. Under no circumstances
should solid ice be forced off the liner. Solid ice
should be allowed to thaw when defrosting the
