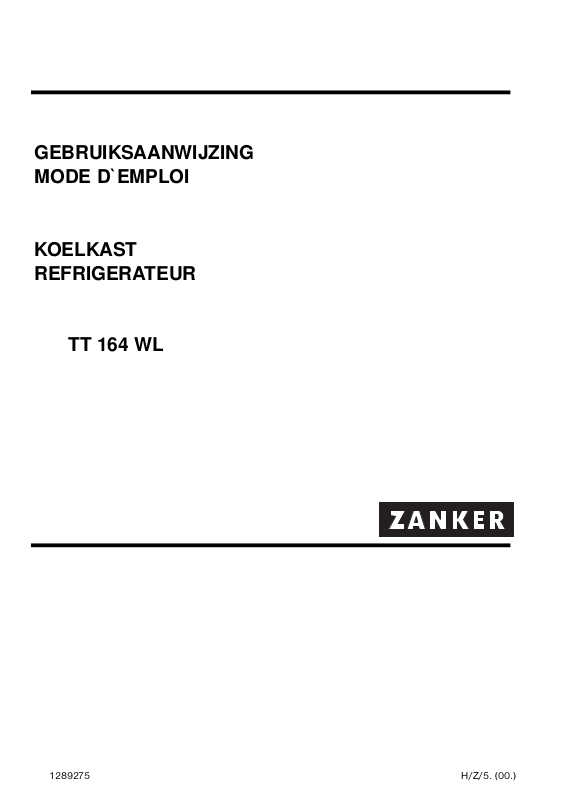

Zanker TT 164 WL User Manual

H/Z/5. (00.)1289275

GEBRUIKSAANWIJZING
MODE D`EMPLOI

KOELKAST
REFRIGERATEUR

TT 164 WL

19

20

AAvvaanntt ll``iinnssttaallllaattiioonn eett ll``uuttiilliissaattiioonn ddee ll``aappppaarreeiill nnoouuss vvoouuss ccoonnsseeiilllloonnss ddee pprrooccééddeerr àà llaa lleeccttuurree ccoommppllèèttee
dduu mmooddee dd``eemmppllooii ccoonntteennaanntt ddeess pprreessccrriippttiioonnss ddee ssééccuurriittéé,, ddeess iinnffoorrmmaattiioonnss iimmppoorrttaanntteess eett ddeess ccoonnsseeiillss..
EEnn rreessppeeccttaanntt lleess pprreessccrriippttiioonnss dduu mmooddee dd``eemmppllooii ll``aappppaarreeiill ffoonnccttiioonnnneerraa ccoonnvveennaabblleemmeenntt eett àà vvoottrree
ssaattiissffaaccttiioonn..

Les symboles utilisés:

PPrreessccrriippttiioonnss ddee ssééccuurriittéé
Les prescriptions et cautions de ce symbole servent à la protection de l`appareil et de votre personne.

IImmppoorrttaanntteess iinnssttrruuccttiioonnss eett iinnffoorrmmaattiioonnss

IInnffoorrmmaattiioonnss ppoouurr llaa pprrootteeccttiioonn ddee ll``eennvviirroonnnneemmeenntt

CCoonnsseeiillss pprraattiiqquueess
Vous trouverez ici des conseils pratiques concernant les aliments et leur stockage.

21

SSoommmmaaiirree

SSoommmmaaiirree

IInnffoorrmmaattiioonnss iimmppoorrttaanntteess ddee llaa ssééccuurriittéé

............................................................................................................

2222

Prescriptions générales de sécurité..............................................................................................................22

Prescriptions de sécurité pour l`enfants .....................................................................................................22

Prescriptions de sécurité ................................................................................................................................22

AA ll``aatttteennttiioonn ddee ll``eexxppllooiitteeuurr

................................................................................................................................

2222

Information générale........................................................................................................................................23

Désignation de l`appareil, ses parties principales .....................................................................................23

Commande de l`appareil ................................................................................................................................24

Mise en service ...........................................................................................................................................24

Réglage de la température........................................................................................................................24

Propositions à la conservation.......................................................................................................................24

Temps et température de stockage.........................................................................................................25

Utilisation du compartiment de congélation à quatre étoiles..............................................................25

Utilisation de l`espace normale de refroidissement.............................................................................25

Préparation de glaçon................................................................................................................................25

Renseignements et conseils utiles................................................................................................................25

Idées et suggestions........................................................................................................................................25

Comment économiser d`énergie.............................................................................................................25

Armoire et environnement.........................................................................................................................26

Entretien.............................................................................................................................................................26

Décongélation..............................................................................................................................................26

Nettoyage systématique ............................................................................................................................27

Appareil hors d`usage...............................................................................................................................28

Dépannage ........................................................................................................................................................28

Lamp vervangen..........................................................................................................................................28

Si quelque chose ne fonctionne pas .......................................................................................................28

AA ll``aatttteennttiioonn ddee llaa ppeerrssoonnnnee qquuii mmeettttrraa eenn sseerrvviiccee ll``aappppaarreeiill

.......................................................................

2299

Caractéristiques techniques...........................................................................................................................29

Mise en marche de l`appareil ........................................................................................................................29

Livraison, désemballage ............................................................................................................................29

Nettoyage.....................................................................................................................................................29

La pose de l`appareil .................................................................................................................................30

Changement du sens d`ouverture de la porte ......................................................................................31

Changement le sens de l`ouverture de la porte du compartiment de congélation........................32

Branchement électrique.............................................................................................................................33

TTeemmppss ddee ssttoocckkaaggee ((11))

.........................................................................................................................................

3344

TTeemmppss ddee ssttoocckkaaggee ((22))

.........................................................................................................................................

3355

GGaarraannttiiee eett sseerrvviiccee aapprrèèss--vveennttee

...........................................................................................................................

3355

Condition de garantie ......................................................................................................................................35

Service après-vente et pièces de rechange.................................................................................................35

22

IInnffoorrmmaattiioonnss iimmppoorrttaanntteess ddee llaa ssééccuurriittéé

IInnffoorrmmaattiioonnss iimmppoorrttaanntteess ddee llaa ssééccuurriittéé

PPrreessccrriippttiioonnss ggéénnéérraalleess
ddee ssééccuurriittéé

Conservez ce mode d`emploi qui doit toujours
suivre l`appareil.

L`appareil n`est conçu que pour conserver les
aliments dans les conditions domestique
ordinaires suivant ce mode d`emploi.

CCoonnffiieezz ttoouuttee rrééppaarraattiioonn -- yy ccoommpprriiss llee cchhaannggeemmeenntt
eett llaa rrééppaarraattiioonn dduu ccââbbllee ddee rraaccccoorrddeemmeenntt
éélleeccttrriiqquuee -- àà ll``aatteelliieerr aaggrréééé..

Les pièces de
rechange doivent être livrées par la fabrique. Sinon,
l`appareil peut s`endommager ou. de dégâts
matériaux ou de blessures humains peuvent arriver.

L`appareil n`est hors de tension que dans le cas
où le câble d`alimentation est retiré de la prise
secteur. Retirez donc toujours la fiche du câble
de la prise (saisissant toujours la fiche et ne
jamais tirant sur le câble) avant de procéder au
nettoyage ou à la réparation Dans le cas où la
prise secteur est en un endroit difficilement
accessible, déconnectez le réseau électrique
pour mettre l`appareil hors de tension.

Ne rallongez jamais le câble d`alimentation!
Il est interdit d`exploiter l`appareil quand il

manque le globe de l`éclairage intérieur!
N`utilisez pas des outils durs, pointus ou

coupants pour nettoyer, dégeler l`appareil, ou
pour faire sortir les aliments congelés, vous
risquez de détériorer le système réfrigérant.

Evitez la pénétration du liquide au régulateur de
température ou à l`armature de l`éclairage.

Ne consommez pas de la glace et de la crème à
la glace immédiatement après les faisant sortir du
congélateur, elles peuvent causer de lésions et
engelures.

Ne recongelez pas l`aliment une fois décongelé,
consommez le plus tôt possible.

Respectez soigneusement les instructions du
fabricant concernant la durée de conservation au
cas des aliments à congélation rapide (mirelite).

Il est interdite de forcer le dégèlement par
n`importe quel appareil électrique ou agent
chimique!

Ne touchez pas les parties en plastique de
l`appareil par pot chaud.

N`entreposez pas de gaz ou liquide inflammable
dans l`appareil, un danger de l`explosion existe.

Ne mettez pas de liquides gazeuses et boissons
embouteillées dans le compartiment de
congélation.

Surveillez et nettoyez systématiquement
l`orifice d`écoulement de l`eau dégelée durant
l`opération de dégèlement. Une étiquette à
l`intérieur de l`appareil attire l`attention à cela.
Au cas d`un engorgement l`eau de dégel
accumulée peut détériorer prématurément
l`appareil.

PPrreessccrriippttiioonnss ddee ssééccuurriittéé
ppoouurr ll``eennffaannttss

Ne laissez jamais les enfants jouer au matériel
d`emballage. La feuille en plastique peut
causer asphyxie.

L`appareil doit être manipulé par adultes. Ne
laissez pas les enfants jouer à l`appareil ou à
ses parties de réglage.

Si vous terminez d`utiliser l`appareil, retirez la
fiche secteur de la prise, coupez le câble de
raccordement (le plus proche de l`appareil) et
démontez la porte de l`appareil. Ainsi il devient
possible d`éviter que les enfants subissent de
l`électrocution ou un asphyxie dans l`appareil.

PPrreessccrriippttiioonnss ddee ssééccuurriittéé

Posez l`appareil contre le mur pour éviter le
risque de tout contact avec les parties
chaudes (compresseur, condenseur) et
prévenir les brûlures éventuelles.

Avant le déplacement de l`appareil retirez la
fiche de la prise secteur.

Veillez à ce que le câble électrique ne reste pas
coincé sous l`appareil au cours de sa mise en
place.

Assurez un courant d`air suffisant pour
l`appareil pour éviter son surchauffe. Suivez
attentivement les instructions de la mise en
service.

RReessppeecctteezz lleess pprreessccrriippttiioonnss dduu mmooddee dduu
mmooddee dd``eemmppllooii aauu ppooiinntt ddee vvuuee ddee llaa

pprrootteeccttiioonn ddee llaa vviiee eett ddeess bbiieennss..

23

AA ll``aatttteennttiioonn ddee ll``eexxppllooiitteeuurr

AA ll``aatttteennttiioonn ddee ll``eexxppllooiitteeuurr

IInnffoorrmmaattiioonn ggéénnéérraallee

La désignation officielle de l`appareil est
réfrigérateur domestique avec compartiment de
congélation à quatre étoiles. Il est donc capable de
conserver des aliments frigorifiés et congelés, de
frigorifier des aliments dans une quantité limitée et
enfin de produire de glaçon.

DDééssiiggnnaattiioonn ddee ll``aappppaarreeiill,, sseess ppaarrttiieess pprriinncciippaalleess

L`appareil est conforme aux prescriptions des
normes dans des limites des diverses classes
climatiques.

La lettre symbolisant la classe climatique se
trouve sur le plaque signalétique.

1. Compartiment de congélation

2. Tablette en fil

3. Tuyau d`écoulement

4. Tablette en verre

5. Plat de fruits

6. Plaque signalétique

7. Pieds réglables

8. Bac de glaçon

9. Beurrier

10. Eclairage

11. Tablette de porte

12. Etanchement de porte

13. Porte-bouteilles

14. Oeufrier

15. Circulation d`air

16. Grille d`aération

17. Condenseur

18. Bac évaporateur

19. Compresseur

24

MMiissee eenn sseerrvviiccee

Placez les accessoires dans le réfrigérateur, insérez
la fiche du câble secteur dans la prise secteur.
Mettez en marche l`appareil en tournant le bouton
régulateur de la température dans le sens de
l`aiguilles de la montre qu`il quitte la position 0
selon la figure. Dans la position 0 le réfrigérateur
est hors de service.

L`alinéa suivant donne des instructions concernant
l`ajustement.

CCoommmmaannddee ddee ll``aappppaarreeiill

RRééggllaaggee ddee llaa tteemmppéérraattuurree

Le régulateur de la température en fonction de son
réglage arrête automatiquement la marche de
l`appareil, ensuite le remet en fonction assurant ainsi
la température désirée.

En tournant le bouton vers les chiffres plus grands le
refroidissement deviendra plus intensif.

En tournant le bouton sur le chiffre 3, la température
du compartiment de congélation sera -18 °C ou plus
basse. Dans ce cas la température interne de
l`appareil atteindra les +5 °C ou moins. Ce réglage
est convenable pour les exigences quotidiennes.

La température ambiante, la fréquence de l`ouveture
de la porte ainsi que la quantité des aliments placés
influencent la température interne du réfrigérateur, en
plus de la position du régulateur.

A la position de 5, c`est à dire à la position du

refroidissement maximal - le cas de la charge
maximale, p.e. pendant la canicule - le compresseur
peut fonctionner continuellement ce qui
n`endommage pas l`appareil.

PPrrooppoossiittiioonnss àà llaa ccoonnsseerrvvaattiioonn

Pour ranger dans l`appareil les aliments différents
nous vous conseillons de prendre en considération
les propositions suivantes:

1. aliments gelés, préparation de glaces et
de glaçons. Congélation des aliment frais

2. produits de pâtisserie, plats préfabriqués

3. aliments dans casseroles

4. conserves entamées

5. lait, produits laitiers

6. viandes fraîches, charcuterie, saucisson, e.t.c.

7. fruits, salades, légumes

8. fromages, beurres

9. oeuf

10. yaourt, crème fraîche

11. petites bouteilles, rafraîchissants

12. grandes bouteilles, boissons

25

TTeemmppss eett tteemmppéérraattuurree ddee ssttoocckkaaggee

Les tableaux à la fin de ce mode d`emploi donnent
des informations concernant les temps et les
températures de stockage dans le compartiment
normal ainsi que dans le compartiment de
congélation.

Il n`est pas possible prédéterminer correctement le
temps de stockage car il dépend de la fraîcheur et
de la manipulation des aliments. Donc, les temps de
stockage ne sont que des valeurs données à titre
indicatif.

Le stockage dans le compartiment de congélation
des aliments une fois décongelés - même pas pour
une période courte - n`est pas sûr.

UUttiilliissaattiioonn dduu ccoommppaarrttiimmeenntt ddee
ccoonnggééllaattiioonn àà qquuaattrree ééttooiilleess

Le compartiment de congélation assure une
température de -18 °C ou moins en dépendant de la
position du régulateur de température.

Cette température est apte pour stocker des
aliments commerciaux congelés ainsi que stocker et
glacer les aliments frais dans une quantité limitée.

Pendant 24 heures il est possible de geler une
quantité de aliment de 2 kg.

Pour la congélation procédez comme suite:
enveloppez le aliment dans un film plastique ou
aluminium, mettez le dans le compartiment normal
pour prégeler, ensuite rangez le dans le
compartiment de congélation.

Notez le temps du rangement.
Ne mettez pas de nouvelles marchandises au

compartiment de congélation que si l`ancienne
marchandise est déjà complètement gelée.

Evitez que les aliments placés dans le compartiment
de congélation entrent en contact avec ceux y
trouvant et déjà congelés.

UUttiilliissaattiioonn ddee ll``eessppaaccee nnoorrmmaallee
ddee rreeffrrooiiddiisssseemmeenntt

Une circulation intérieure de l`air est

nécessaire pour une réfrigération efficace. Ne
couvrez donc pas la surface entière des étagères
par plats ou papier.

NNee mmeetttteezz ppaass dd``aalliimmeenntt cchhaauudd ddaannss llee

rrééffrriiggéérraatteeuurr,, llaaiisssseezz llee rreeffrrooiiddiirr jjuussqquu``àà llaa
tteemmppéérraattuurree aammbbiiaannttee.. VVoouuss éévviitteezz aaiinnssii llaa ffoorrmmaattiioonn
ddee llaa ggeellééee bbllaanncchhee..

UUnn aalliimmeenntt ppeeuutt pprreennddrree ll``ooddeeuurr dd``uunn aauuttrree,,

mmeetttteezz lleess ddoonncc ttoouujjoouurrss ddaannss uunnee bbooîîttee
ffeerrmmééee oouu eennvveellooppppeezz lleess ddaannss uunnee ffeeuuiillllee eenn
ppllaassttiiqquuee oouu eenn aalluummiinniiuumm aavvaanntt lleess rraannggeerr ddaannss llee
rrééffrriiggéérraatteeuurr.. LLeess aalliimmeennttss vvoonntt ggaarrddeerr aaiinnssii lleeuurr
tteenneeuurr dd``hhuummiiddiittéé,, pp..ee.. lleess lléégguummeess nnee ssee
ddeessssèècchheenntt ppaass..

PPrrééppaarraattiioonn ddee ggllaaççoonn

Pour préparer du glaçon remplissez de l`eau le
bac de glaçon et posez le dans le compartiment
de congélation. L`humidification de la base du
bac ou la mise à la position maximale du
régulateur de température réduit le temps de
formation du glaçon.

Ne oubliez pas de remettre à la position normale
le régulateur ayant terminé la préparation de
glaçon!

Pour faire sortir de bac les morceaux de glaçon
laissez couler de l`eau sur le bac ensuite frappez
le légèrement.

RReennsseeiiggnneemmeennttss eett ccoonnsseeiillss
uuttiilleess

Nous attirons votre attention à ce que la

répartition des rayons dans l`appareil est
changeable qui augment considérablement
l`utilité de l`espace froide. Une ouverture de 90°
de la porte permet déjà un réarrangement des
étages.

IIddééeess eett ssuuggggeessttiioonnss

Ce chapitre vous donne des idées et suggestions
à l`utilisation de l`appareil pour diminuer la
consommation en énergie. Il donne encore
information sur l`environnement.

CCoommmmeenntt ééccoonnoommiisseerr dd``éénneerrggiiee::

Ne placez l`appareil à la proximité d`une
source de chaleur ou ne l`exposez pas au
soleil.

Veillez à la bonne aération du compresseur et
du condenseur, n`obturez pas le passage du
courant d`air.

Enveloppez fermement les aliments dans des
feuilles plastiques ou d`aluminium ou mettez
les dans des récipients bien fermés pour éviter
la formation du blanc gel.

N`ouvrez pas inutilement la porte et ne la
laissez pas ouverte trop longtemps.

26

A la fermeture de la porte du compartiment de
congélation veillez à ce que la languette
coulissant dans le sens de la flèche s`introduise
convenablement dans l`élément de fermeture.

Ne placez l`aliment dans l`appareil que dans une
boîte fermée.

Ne placez pas aliment chaux dans l`appareil,
laissez le se refroidir à la température ambiante.

Nettoyez régulièrement le condenseur.

EEnnttrreettiieenn

AArrmmooiirree eett eennvviirroonnnneemmeenntt

La matière isolante et l`agent de congélation de
l`armoire ne contiennent pas des gaz qui ne sont
pas nuisibles pour la couche d`ozone. Evitez tout
endommagement du système réfrigérant surtout à
l`arrière à proximité du système. Les autorités
municipales donnent de renseignement concernant
les endroits de l`élimination des appareils délabrés.

Les matières désignées utilisées dans cet appareil
sont réutilisables .

DDééccoonnggééllaattiioonn

L`humidité à l`intérieur de l`appareil se glace et se
précipite sous forme des couches de glace ou de
blanc gel.

La couche épaisse de glace ou de blanc gel est
isolante et diminue la puissance réfrigérante qui se
traduit dans augmentation de la température interne
de l`espace réfrigérant et l`accroissement de la
consommation en énergie. Une couche trop épaisse
empêche l`ouverture de la porte du compartiment
de congélation ou peut causer la rupture de la porte.

La décongélation de ce modèle s`accomplit
automatiquement sans intervention extérieure.

Le régulateur de température arrête régulièrement le
fonction du compresseur - le refroidissement est
stoppé - la température augmente et la
décongélation s`accomplit.

Ensuit le régulateur de température remet en
marche le système.

A travers le tube de déversement l`eau de dégel
s`écoule dans le plat d`évaporation installé sur le
compresseur et s`évaporise.

Vérifiez périodiquement le libre écoulement de l`eau
de dégel.

27

Le cas le plus caractéristique de l`engorgement du
tube de déversement est le suivant: vous mettez
dedans l`aliment enveloppé en papier, le papier gèle
contre le paroi du compartiment de réfrigération et
quand vous retirez l`aliment quelques morceaux de
papier restent gelés contre le paroi. Au cours du
dégel ces morceaux arrivent au tube et
l`embouchonnent.

Rangez donc avec soin les aliments enveloppés en
papier.

Une charge accentuée p.e. une canicule peut

provisoirement forcer l`appareil à un
fonctionnement continu pendent duquel le dégel
automatique n`est pas efficace.

Des traces de glace ou de blanc gel dans le paroi de
fond de l`espace réfrigérant ne signifient pas un
fonctionnement anormal.

L`emploi d`un dispositif de décongélation dans le
compartiment de congélation n`est pas possible,
car les aliments congelés ne tolèrent pas la
température de dégel.

Une raclette de glace serve de l`élimination de la
couche de glace ou de blanc gel éventuellement
couvrant la surface de la porte ou du paroi du
compartiment de congélation.

Le plateau présenté sur le figure n`est pas un
accessoire de l`appareil.

Décongelez le compartiment de congélation (une ou
deux fois par an) si la couche de glace devient trop
épaisse et il est impossible de l`éliminer par la
raclette.

Videz le compartiment de congélation et l`espace
normal de refroidissement, enveloppez les aliments
enlevés dans quelque couche de papier ou dans un
chiffon et placez les en un endroit frais.

Débranchez l`appareil et laissez les portes du
compartiment de congélation et de l`espace normal
de refroidissement ouvertes.

Epongez l`eau de dégel avec un chiffon mou ou
avec une éponge.

Après le dégel essuyez les surfaces avec un chiffon
sec, placez l`appareil sous tension et remettez les
aliments.

Il est conseillé de laisser marcher l`appareil durant
quelques heures dans la position la plus haute pour
qu`il arrive le plus tôt possible à la température de
stockage convenable.

NNeettttooyyaaggee ssyyssttéémmaattiiqquuee

Nettoyez l`intérieur de l`appareil chaque 3-4ème
semaine.

N`utilisez pas du savon ou des produits abrasifs.
Après le débranchement de l`appareil lavez

l`intérieur de l`appareil par l`eau tiède et essuyez le
avec un chiffon sec.

Nettoyez le tampon de la porte avec l`eau de
conduit.

28

Ensuite remettez sous tension l`appareil.
Il est conseillé de lier le nettoyage de l`appareil au

dégel du compartiment de congélation ou exécuter
ça quand l`appareil est vide.

Enlevez annuellement une ou deux fois la couche de
poussière de la surface du condenseur au fond de
l`appareil, et nettoyez le plateau d`évaporation sur
le condenseur.

AAppppaarreeiill hhoorrss dd``uussaaggee

Procédez comme suite au cas d`une non utilisation
prolongée de l`appareil:

Débranchez l`appareil.
Enlevez de l`appareil les aliments y trouvants.
Exécutez la décongélation et le nettoyage suivant

les précédents.
Laissez un peu ouverte la porte pour éviter la

production d`odeur.

DDééppaannnnaaggee

Lamp vervangen

Als de lamp kapot is, kunt u hem als volgt vervangen:
Trek de stekker uit het stopcontact.
Schroef de afdekking los en trek hem in de richting

van de pijl. Nu kunt u de lamp vervangen. (Type
gloeilamp: Mignon 322, 230 V, 15 W, fitting E 14)

Zet daarna de afdekking weer terug, draai de schroef
vast en steek de stekker in het stopcontact.

Als de lamp defect is, heeft dat geen nadelige invloed
op de werking van de koelruimte.

SSii qquueellqquuee cchhoossee nnee ffoonnccttiioonnnnee ppaass

Au cours du fonctionnement de l`appareil peuvent
arriver des petits incidents qui n`exigent pas l`appel
d`un expert. Le tableau suivant vous donne des
renseignements de les maîtriser vous-même et
éviter ainsi les dépenses inutiles.

Nous vous attirons l`attention à ce que le
fonctionnement de l`appareil produit quelques
effets phoniques (compresseur, circulation du
liquide) qui ne constituent pas de dégâts, ils
appartiennent au fonctionnement normal.

Nous vous attirons l`attention de nouveau à

ce que l`arrêt du compresseur ne signifie pas
l`état hors tension de l`appareil. Il est INTERDIT de
toucher les parties électriques de l`appareil avant le
débrancher du réseau!

29

IInncciiddeenntt

Refroidissement n`est
pas suffisant

Refroidissement trop
fort

Il n`y a pas de
refroidissement

L`appareil émet trop de
bruit

CCaauussee

Régulateur de température est mis à un degré trop
bas.

Quantité trop grande des aliments à réfrigérer.
Aliment mis dedans est trop chaud.
La porte n`est pas fermée.
Empêchement de la circulation interne de l`air

froide.
Régulateur de température est mis à un degré trop

haut.
La fiche secteur n`est pas correctement

branchée.
Il n`y a pas de tension dans la prise secteur.
Régulateur de température est mis dans la

position 0.
Support insuffisant de l`appareil.

RReemmèèddeess

Sélection d`un degré plus haut

Mise une quantité plus petite des aliments.
Mise de l`aliment à la température ambiante.
Vérification de la fermeture de la porte.
Assurance du courant libre.

Sélection d`un degré plus bas.

Vérifier le branchement correct.

Vérifier la tension.
Vérifier la position du régulateur.

Vérifier l`emplacement stable (les quatre pieds
sur le sol).

MMooddeellll//TTyyppee
Volume brut (l)

Volume net (l)

Largeur (mm
Hauteur (mm)
Profondeur (mm)
Consommation en énergie: (kWh/24h)

(kWh/an)
Classe d`énergie suivant la norme EU
Signe du compartiment de congélation
Puissance réfrigérante (kg/24h)
Temps max. de stockage en cas d`une panne (h)
Puissance nominale ((W)
Masse (kg)

TT TT 116644 WWLL ((TT TT 115500********))

compartiment de congélation: 18

espace normal de refroidissement: 128

compartiment de congélation: 18

espace normal de refroidissement: 122

550
850
600

0,75

274

B

****

2

11

100

37

Si les conseils restent sans succès avertissez un atelier de réparation spécialisé.

AA ll``aatttteennttiioonn ddee llaa ppeerrssoonnnnee qquuii mmeettttrraa eenn

AA ll``aatttteennttiioonn ddee llaa ppeerrssoonnnnee qquuii mmeettttrraa eenn

sseerrvviiccee ll``aappppaarreeiill

sseerrvviiccee ll``aappppaarreeiill

CCaarraaccttéérriissttiiqquueess tteecchhnniiqquueess

MMiissee eenn mmaarrcchhee ddee ll``aappppaarreeiill

LLiivvrraaiissoonn,, ddéésseemmbbaallllaaggee

Faites livrer l`appareil dans son emballage
original, dans une position verticale et

respectez les signalisations sur l`emballage.
Après chaque livraison laissez reposer l`appareil

durant 2 heures sans le mettant en marche.
Désemballez l`appareil et vérifiez s`il n`y a pas de

traces d`endommagements. Si oui signalez les
immédiatement là où l`appareil a été acheté. Gardez
l`emballage endommagé.

NNeettttooyyaaggee

Enlevez les bandes adhésives fixant contre tout
déplacement les éléments dans l`intérieur de
l`appareil.

Lavez l`intérieur de l`appareil par d`eau tiède et
de liquide vaisselle. Utilisez de chiffon mou.

Séchez l`intérieur de l`appareil après nettoyage.

30

LLaa ppoossee ddee ll``aappppaarreeiill

La température d`ambiance influence la
consommation en énergie et le fonctionnement
correcte de l`appareil.

Pour installer l`appareil prenez en considération
que le fonctionnement correcte de l`appareil ne
sera possible que dans les limites de température
ambiante donné dans le tableau cidessous.

Si la température ambiante baisse au-dessous de la
limite inférieure la température de l`espace
réfrigérant pourrait monter au-dessus de la
température prescrite.

L`augmentation de la température ambiante au­dessus de la limite supérieure se traduit dans
l`augmentation de la durée de fonctionnement du
compresseur, dans un dérangement de la
décongélation automatique, dans une augmentation
de la température dans l`espace réfrigérant enfin
dans une augmentation de la consommation en
énergie.

A la pose de l`appareil veillez à ce que sa position
soit horizontale. Réglez cette position à l`aide des
deux pieds réglables sur la partie inférieure avant
(1). Deux cales réglables (2) servent au réglage. Ces
cales sont déplacables.

N`exposez pas l`appareil aux rayons de soleil, ne
posez pas l`appareil à la proximité d`un foyer.

S`il est impératif de poser l`appareil dans la
proximité d`un chauffage au gaz ou à
l`électricité respectez les distances minimales
suivantes:

en cas d`une distance de 3 cm ou moins
entreposez une plaque termiquement isolante
d`une épaisseur de 0,5 - 1 cm et non flammable
entre les deux appareils.

en cas d`un chauffage à l`huile ou au charbon la
distance doit être augmentée à 30 cm.

L`appareil est utilisable en le posant contre le mur.

Il faut respecter les distances minimales de la
figure au cours de la pose de l`appareil:

AA::

pose au-dessous d`une armoire murale

BB::

pose libre

CCllaassssee cclliimmaattiiqquuee TTeemmppéérraattuurree aammbbiiaannttee

SN +10 ..,+32 °C

N +16 ..,+32 °C

ST +18 ..,+38 °C

31

CChhaannggeemmeenntt dduu sseennss dd``oouuvveerrttuurree
ddee llaa ppoorrttee

Il est possible de changer le sens d`ouverture de
droite à gauche au sens de gauche à droite de la
porte si l`installation ou le maniabilité l`exige.

Exécutez l`opération suivant les instructions ci­dessous:

Débranchez l`appareil.
Inclinez légèrement l`appareil en arrière de telle

manière que le compresseur ne touche pas le sol.
Appelez une deuxième personne qui pendant le
manoeuvre fixera solidement l`appareil dans
cette position.

Otez les deux pieds réglables (2 p) et les 3 vis de
fixation de la plaque porteuse inférieure de la
porte ensuite le vis à l`autre côté.

Déplacez la cheville dans la plaque porteuse de la
porte suivant la flèche.

Fixez la plaque à autre côté et ne changez pas la
position de la porte.

Remettez le vis dans le trou devenu libre à l`autre
côté et les deux pieds réglables et redressez
l`armoir.

Pour démonter la plaque porteuse supérieure de
la porte dévissez les (2) vis fixant le toit en
plastique au fond de l`armoire.

Poussez le toit en arrière et enlevez les éléments
de fixation.

Dévissez les vis de fixation de la plaque porteuse
supérieure.

Retournez la cheville dans la plaque porteuse de
la porte dans le sens de la flèche.

Introduisez à l`autre côté et fixez la plaque
porteuse de la porte sans déplacement de la
porte.

Remettez sur les éléments de fixation le toit et
poussez le en avant.

Fixez le toit par des vis (2 p) sur le fond de
l`armoire.

Remontez à l`autre côté la poignée et les
goupilles en plastique.

Mettez en place et nivelez l`appareil ensuite
mettez le sous tension.

Faites appel à un atelier spécialisé le plus proche si
vous ne voulez pas exécuter les opérations ci­dessus. Les opérations seront exécuter contre un
remboursement.

32

CChhaannggeemmeenntt llee sseennss ddee ll``oouuvveerrttuurree ddee llaa
ppoorrttee dduu ccoommppaarrttiimmeenntt ddee ccoonnggééllaattiioonn

Après le changement du sens de l`ouverture de la
porte extérieure il faut replacer la porte du
compartiment de congélation.

La figure présente l`opération et la séquence des
mouvements.

Retirez la cheville inférieure fixant la porte du
compartiment de congélation (1).

Ouvrez la porte et enlevez la attentivement de son
cadre (2).

Enlevez la douille de calage et remettez la à
l`autre côté (3).

Retirez du cadre la cheville supérieure et remettez
la à l`autre côté (4).

Dévissez le vis fixant l`élément de fermeture et
fixez l`élément à l`autre côté (5).

Reposez la porte du compartiment de
congélation et fixez le par la cheville inférieure (6).

Faites appel à un atelier spécialisé le plus proche si
vous ne voulez pas exécuter les opérations ci­dessus. Les opérations seront exécuter contre un
remboursement.

33

BBrraanncchheemmeenntt éélleeccttrriiqquuee

BBrraanncchheezz ll``aappppaarreeiill uunniiqquueemmeenntt àà uunn rréésseeaauu ddee
tteennssiioonn aalltteerrnnaattiivvee ddee 223300 VV eett ddee ffrrééqquueennccee ddee 5500 HHzz..

NNee ccoonnnneecctteezz llaa ffiicchhee sseecctteeuurr qquuee ddaannss uunnee pprriissee
sseecctteeuurr ppoossssééddaanntt dd``uunnee pprrootteeccttiioonn ccoonnttrree lleess
ccoonnttaaccttss aacccciiddeenntteellss ((ccoonnttaacctt ddee ssûûrreettéé)).. SSii vvoouuss nnee
ppoossssééddeezz uunnee pprriissee ccoonnvveennaabbllee ffaaiitteess aappppeell àà uunn
tteecchhnniicciieenn qquuii ééttaabblliirraa llaa pprriissee nnéécceessssaaiirree..

Cet appareil répond aux spécification des
directives suivantes:

 73/23 EEC - 73/02/19 (Directive des petites

tensions) et ses amendements en vigueur

 89/336 EEC - 89/05/03 (Directive EMC) et ses

amendements en vigueur.

34

TTeemmppss ddee ssttoocckkaaggee ((11))

TTeemmppss ddee ssttoocckkaaggee ((11))

LLee tteemmppss eett llee mmaanniièèrree ddee ssttoocckkaaggee ddeess aalliimmeennttss ffrraaiiss..

LLééggeennddee::

XX::

temps de stockage normal

x: temps de stockage possible (seulement des marchandises sûrement fraîches)

Aliments Temps de stockage en jour Mode et matériel d`emballage

11 22 33 44 55 66 77

viandes crues

XX XX

x x x sachet en feuille hermétiquement fermé

viande bouillie

XX XX XX

x x x pot couvert

viande cuite

XX XX XX

x x pot couvert

hachis de viande crue

XX

pot couvert

hachis de viande cuite

XX XX

x x pot couvert

charcuterie, saucisse

XX XX

x x sachet en feuille, papier paraffiné

poisson fraîche

XX

x x sachet en feuille hermétiquement fermé

poisson bouillie

XX XX

x x pot couvert

poisson cuite

XX XX

x x x pot couvert

conserve de poisson ouverte

XX

x x pot couvert

poulet vidé

XX XX XX

x x x sachet en feuille hermétiquement fermé

poulet rôti

XX XX XX

x x x pot couvert

poule vidée

XX XX

x x x sachet en feuille hermétiquement fermé

poule bouillie

XX XX

x x x pot couvert

canard, oie vidé, frais

XX XX XX

x x x sachet en feuille hermétiquement fermé

canard, oie rôti

XX XX XX XX

x x x pot couvert

beurre dans emballage ouvert

XX XX XX XX XX XX XX

dans l`enveloppe original

beurre enveloppée

XX XX

x x x x x dans l`enveloppe original

dans l`enveloppe original

XX XX XX

x x dans l`enveloppe original

crème fraîche

XX XX

x x dans verre

crème double

XX XX XX XX

x x x dans verre

fromage (dur)

XX XX XX XX XX XX XX

feuille en aluminium

fromage (à pâte molle)

XX XX XX XX

x x x sachet en feuille

fromage blanc

XX XX XX XX

x x x sachet en feuille

oeuf

XX XX XX XX XX XX XX

épinard, oseille

XX XX

x x sachet en feuille

petits pois, haricots verts

XX XX XX XX

x x x sachet en feuille

champignon

XX XX

x x x sachet en feuille

carotte

XX XX XX XX XX XX XX

sachet en feuille

piment vert

XX XX

x x x sachet en feuille

tomate

XX XX XX XX XX XX XX

sachet en feuille

chou

XX XX XX XX XX

x x sachet en feuille
fruits trop périssables
(fraise, framboise)

XX XX XX

x x sachet en feuille

fruits

XX XX XX XX

x x x sachet en feuille

conserves de fruit ouvertes

XX XX XX

x x pot couvert

gâteaux à la crème

XX XX

x x pot couvert

La zone la plus froide se trouve au niveau de la clayette inférieure en verre.

35

TTeemmppss ddee ssttoocckkaaggee ((22))

TTeemmppss ddee ssttoocckkaaggee ((22))

TTeemmppss ddee ssttoocckkaaggee ddee mmaarrcchhaannddiisseess ccoonnggeellééeess

ddaannss ll``eessppaaccee ddaannss llee ccoommppaarrttiimmeenntt

MMaarrcchhaannddiissee nnoorrmmaall ddee ccoonnggééllaattiioonn àà 44 ééttooiilleess,,

++22  ++77 °°CC --1188 °°CC
LLéégguummeess::
haricots verts, petits pois, légume mixte, maïs, courge 1 jour 12 mois
PPllaatt pprrééffaabbrriiqquuéé::
plats avec viande, avec garniture, légume en nature 1 jour 12 mois
PPllaatt pprrééffaabbrriiqquuéé::
filet en roulade, jambonneau rôti, plat en gelée 1 jour 6 mois
PPllaattss ddee ppoommmmee ddee tteerrrree,, ppââtteess aalliimmeennttaaiirreess::
purée de pomme de terre, pomme frite, boulette, gnocchi 1 jour 12 mois
PPoottaaggeess::
bouillon, soupe d`haricot vert, soupe de petits pois 1 jour 6 mois
FFrruuiittss::
cerise, griotte, crème de fruit, purée de marrons 1 jour 12 mois
VViiaannddeess::
poulet, canard, oie, 1 jour 5 mois
poisson en filet, thon 1 jour 6 mois
GGllaaccee,, ccrrèèmmee àà llaa ggllaaccee

1 jour 3 semaines

GGaarraannttiiee eett sseerrvviiccee aapprrèèss--vveennttee

GGaarraannttiiee eett sseerrvviiccee aapprrèèss--vveennttee

CCoonnddiittiioonn ddee ggaarraannttiiee

SSeerrvviiccee aapprrèèss--vveennttee eett ppiièècceess
ddee rreecchhaannggee

Signalez la panne dans notre atelier le plus proche
de votre domicile s`il devient inévitable une
l`intervention.

Indiquez à l`atelier les caractéristiques de l`appareil
qui sont indiquées sur sa plaque d`identification.

La plaque d`identification se trouve au fond de
l`appareil, côté gauche dans l`espace normal de
refroidissement et contient le type, le modèle et le
numéro de fabrication de l`appareil.

Notez ci-dessous les données de la plaque
d`identification:

Modèle
No de fabrication
No de la série
Date de l`achat

La fabrique réserve tout droit de changement de production.

Printed by Xerox Hungary Ltd.
