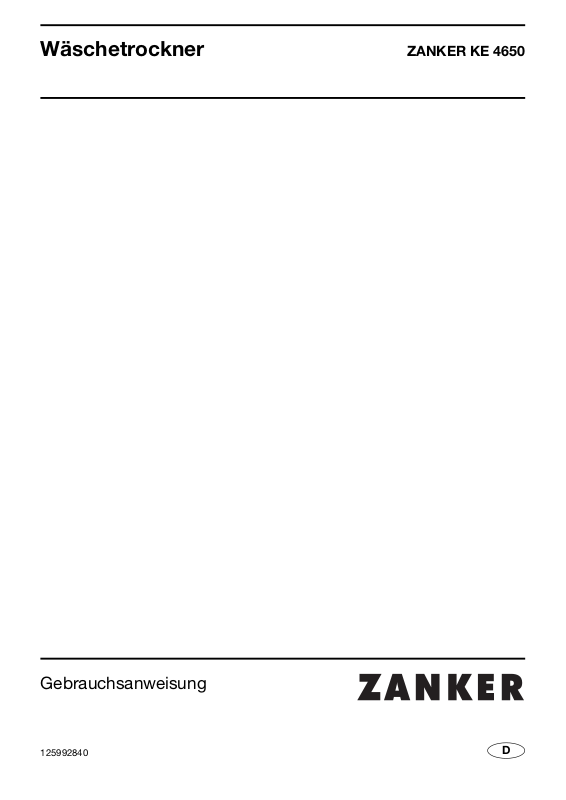

Wäschetrockner ZANKER KE 4650

Gebrauchsanweisung

125992840

D

2

Inhalt

Wichtige Sicherheitshinweise ....................3

Entsorgung ........................................................3

Umwelttipps ......................................................4

Technische Daten............................................5

Gerätebeschreibung ......................................6

Installation..........................................................6

● Entfernen der Transportsicherung......................6

● Aufstellung..........................................................6

● Elektrischer Anschluss ......................................6

● Wasch-/Trockensäule ........................................7

● Türanschlagwechsel ..........................................7

● Anschluss eines Ablaufschlauchs ......................7

Gebrauch ............................................................8

● Bedienblende..................................................8-9

● Trockenprogramme ..........................................10

● Reihenfolge der Arbeitsschritte........................11

● Praktische Tipps ................................................12

Wartung ............................................................13

● Reinigung des Trocknergehäuses....................13

● Reinigung des Siebbereichs ............................13

● Reinigung der Flusensiebe ..............................13

● Reinigung des Luftkondensors ........................13

● Entleerung des Kondensatbehälters ................14

● Reinigung des hinteren Sauggitters ................14

● Reinigung des Trommelinnenraums ................14

Betriebsstörungen ........................................15

Kundendienst ..................................................16

Sehr geehrte Kundin, sehr geehrter Kunde,

lesen Sie bitte diese Gebrauchsanweisung sorgfältig durch.
Beachten Sie vor allem die Sicherheitshinweise auf den ersten Seiten dieser Gebrauchsanweisung! Bewahren

Sie bitte die Gebrauchsanweisung zum späteren Nachschlagen auf. Geben Sie sie an eventuelle Nachbesitzer
des Geräts weiter.

Transportschaden

Vergewissern Sie sich nach dem Auspacken zunächst, dass das Gerät nicht beschädigt wurde. Nehmen Sie
das Gerät im Zweifelsfall nicht in Betrieb, sondern wenden Sie sich bitte an den Kundendienst.

Einige Passagen in der Gebrauchsanweisung sind besonders gekennzeichnet. Diese Kennzeichnungen haben
folgende Bedeutung:

Hier finden Sie wichtige Informationen über ungeeignete Handhabungen lhres Wäschetrockners, die
technische Schäden verursachen können.

Hier finden Sie Informationen, die für die einwandfreie Funktion des Geräts besonders wichtig sind.

Hier finden Sie wichtige Umweltschutzhinweise.

Unser Beitrag zum Umweltschutz:

Wir verwenden Recycling-Papier.

3

Wichtige Sicherheitshinweise

Installation

●

Lassen Sie die beim Elektroanschluss des Geräts
entstehenden Arbeiten von einem fachkundigen
und zugelassenen Installateur ausführen.

●

Stellen Sie sicher, dass das Gerät nicht auf dem
Netzkabel steht.

●

Vielfachstecker/-kupplungen und
Verlängerungskabel dürfen nicht verwendet werden.

●

Der Aufstellplatz darf nicht mit textiler
Auslegware, hochflorigem Teppichboden usw.
belegt sein, damit die Belüftung des Motors
gewährleistet ist.

Gebrauch

●

Gerät nur im Haushalt und für den angegebenen
Zweck benutzen.

●

Ziehen Sie nach Gebrauch des Geräts immer den
Netzstecker aus der Steckdose.

●

Nicht geschleuderte Wäsche darf nie im
Wäschetrockner getrocknet werden.

●

Mit feuergefährlichen Reinigungs- und
Lösungsmitteln (Waschbenzin, Alkohol,
Fleckentferner etc.) behandelte Wäschestücke
dürfen nie in diesem Wäschetrockner getrocknet
werden. Es besteht Brandgefahr.
Also nur in Wasser gewaschene Textilien
trocknen!

●

Die Benützer sollten sich immer davon
überzeugen, dass keine Gasfeuerzeuge (auch
nichtfunktionierende) in den Kleidungsstücken
vergessen wurden.

●

Trocknen Sie nie Sportschuhe (z.B.
Tennisschuhe) in diesem Trockner. Diese
könnten zwischen Trommel und Einfülltür
rutschen und dadurch die Trommel blockieren.

●

Lassen Sie die Einfülltür zwischen einem
Trockenvorgang und dem folgenden angelehnt,
damit die Türdichtung auf Dauer wirksam bleibt.

●

Benützen Sie das Gerät nie ohne Flusensiebe
oder mit beschädigten Flusensieben. Es besteht
Brandgefahr.

●

Der Raum um den Trockner muss von Flusen
freigehalten werden.

Allgemeine Sicherheitsvorschriften

●

Es ist gefährlich, Veränderungen am Gerät oder

seinen Eigenschaften vorzunehmen.

●

Versuchen Sie keinesfalls, das Gerät selbst zu
reparieren. Reparaturen, die nicht von
Fachleuten ausgeführt werden, können zu
schweren Unfällen oder Betriebsstörungen
führen.

●

Das technische Service sollte nur von
autorisierten Kundendienststellen ausgeführt
werden; verlangen Sie nur Original-Ersatzteile.

Sicherheit von Kindern

●

Kinder können Gefahren, die im Umgang mit
Elektrogeräten liegen, oft nicht erkennen. Sorgen
Sie deshalb für die notwendige Aufsicht während
des Betriebs und lassen Sie Kinder nicht mit
dem Wäschetrockner spielen.

●

Verpackungsteile (z.B. Folien, Styropor) können
für Kinder gefährlich sein. Erstickungsgefahr!
Verpackungsteile von Kindern fernhalten.

●

Stellen Sie sicher, dass Kinder oder Kleintiere
nicht in die Trommel des Wäschetrockners
klettern.

●

Bei der Entsorgung des Wäschetrockners:
Ziehen Sie den Netzstecker, schneiden Sie die
elektrische Zuleitung ab und beseitigen Sie den
Stecker mit der Restleitung. Zerstören Sie das
Türschloss: so können spielende Kinder sich
nicht einsperren und nicht in Lebensgefahr
geraten.

Die folgenden Warnhinweise werden im Interesse der allgemeinen Sicherheit gegeben. Lesen Sie diese vor der
Installation oder der Verwendung dieses Gerätes aufmerksam durch!

●

Verpackungsentsorgung

Die recyclingfähigen Materialien der Verpackung
sind mit dem Symbol gekennzeichnet und
sollten grundsätzlich der Wiederverwertung
zugeführt werden.

>PE< steht für Polyethylen
>PS< steht für Polystyrol
>PP< steht für Polypropylen

Entsorgung des Altgeräts

Wenn Sie Ihr Gerät eines Tages endgültig außer
Betrieb nehmen, bringen Sie es bitte zum
nächsten Recyclingcenter oder zu Ihrem
Fachhändler, der es gegen einen geringen
Unkostenbeitrag zurücknimmt.

Entsorgung

4

Ihr Wäschetrockner arbeitet besonders
wirtschaftlich, wenn Sie folgendes beachten:

●

Die maximale Füllmenge nutzen -entsprechend
der Programmübersicht auf Seite 10. Kleine
Wäschefüllungen sind unwirtschaftlich.

●

Die Wäsche gründlich entwässern. Je höher die
Schleuderdrehzahl, umso kürzer ist die
Trockenzeit und umso geringer ist der
Stromverbrauch (siehe untenstehende Tabelle).

●

Übertrocknen vermeiden durch sorgfältige
Programmwahl entsprechend des gewünschten
Trockengrades. Übertrocknete Wäsche lässt sich
zudem schlecht bügeln.

●

Um die maximale Füllmenge auszunutzen, kann
Wäsche, die schranktrocken werden soll, ohne
weiteres mit Bügelwäsche getrocknet werden.
Dazu das Programm für Bügelwäsche einstellen,
nach Programmende die Bügelwäsche
entnehmen und die restliche Wäsche
anschließend zu Ende trocknen.

●

Wenn Sie die Flusensiebe regelmäßig reinigen,
vermeiden Sie längere Trockenzeiten und
höheren Stromverbrauch.

●

Den Raum gut belüften. Die Raumtemperatur
sollte während des Trocknens + 35°C nicht
übersteigen.

Umwelttipps

Vorentwässerung: Trockengang:

Umdrehungen

pro Minute

Restfeuchte

in Liter in %

800

1000

1200

1400

1600

4,2

3,54

3,36

3,18

2,94

70

59

56

53

49

Zeitbedarf
in Minuten

Energiebedarf

in kWh

Kosten in €

1

125

110

105

100

95

4,37

3,90

3,70

3,50

3,25

-,61

-,54

-,51

-,49

-,45

1

Tarif: 0,14 €/kWh

Die Angaben gelten für 6 kg Wäsche, getrocknet im Programm BAUMWOLLE SCHRANKTROCKEN:

Technische Daten

ABMESSUNGEN: Höhe 85 cm

Breite 60 cm
Tiefe 58 cm

NETZSPANNUNG/FREQUENZ: 220/230 V/50 Hz
GESAMTANSCHLUSSWERT: 2400 W
ABSICHERUNG: 16 A

FASSUNGSVERMÖGEN: Baumwolle, Leinen 6,0 kg

Pflegeleichte Gewebe 2,5 kg

VERBRAUCHSWERTE: Baumwolle, Leinen 4,37 kWh (6 kg schranktrocken)

Baumwolle, Leinen 3,60 kWh (6 kg bügelfeucht)
Pflegeleichte Gewebe 1,40 kWh (2,5 kg schranktrocken)

Dieses Gerät entspricht den folgenden EG-Richtlinien:

- 73/23 EWG vom 19.2.73 - Niederspannungsrichtlinie

- 89/336 EWG vom 3.5.89 (einschließlich Änderungsrichtlinie 92/31/EWG) - EMV-Richtlinie.

5

Hinweise für Prüfinstitute

Für die Prüfung nach EN 61121 sind folgende Programmeinstellungen zu verwenden:

Programm C (6,0 kg) - Programmeinstellung “Koch- u. Buntwäsche” SCHRANKTROCKEN
Programm E (6,0 kg) - Programmeinstellung “Koch- u. Buntwäsche” BÜGELTROCKEN
Programm H (2,5 kg) - Programmeinstellung “Pflegeleicht” SCHRANKTROCKEN

Einstellung der Leitfähigkeit des
Wassers

Die Empfindlichkeit des Leitfähigkeitsfühlers, kann
entsprechend dem Wert der Wasserleitfähigkeit im
jeweiligen Wohngebiet, wie folgt eingestellt werden:

Einstellungsvorgang

Den Programmwähler drehen und das Gerät
einschalten.

Gleichzeitig die Tasten 2 und 4 drücken und
gedrückt halten, bis die Kontrolllampen oberhalb
dieser Tasten blinken, und eine der Kontrolllampen
«TROCKNEN», «ABKÜHLEN» oder «ENDE»
aufleuchtet (siehe Tabelle).

TROCKNEN
ABKÜHLEN
ENDE
FLUSENSIEBE
BEHÄLTER
KONDENSOR

ZEIT-

VORWAHL

KURZ

SHON START/

PAUSE

PROGRAMME

2345

SIGNAL

AUS

1

Ändern des Leitfähigkeitswertes:

Die Start/Pause-Taste sooft drücken, bis der
gewünschte Leitfähigkeitsgrad durch Aufleuchten
der entsprechenden Kontrolllampe am Informator
angezeigt wird (siehe Tabelle):

Für gewöhnlich wird werkseitig der höhere Wert
eingestellt.

Speichern der Einstellung:

Die Tasten 2 und 4 gleichzeitig drücken und
gedrückt halten, bis die Kontrolllampen über diesen
Tasten aufhören zu blinken und ein akustisches
Signal ertönt.

Hinweis: Auskunft über die Wasserleitfähigkeit im
Wohngebiet geben die Wasserversorgungs­unternehmen.

Leuchtende LED Leitfähigkeitsgrad µS/cm bei 25°C

ENDE Niedrig < 300

ABKÜHLEN Mittel 300 - 600

TROCKNEN Hoch > 600

6

Installation

Achtung!

Entfernen der Transportsicherung

Ziehen Sie den Folienschlauch mit dem
Polystyrolpolster heraus, bevor Sie das Gerät
zum ersten Mal in Betrieb nehmen.

Bei Umzug muss das Gerät senkrecht
transportiert werden.

Aufstellung

Der Trockner kann auf jedem ebenen Fußboden
aufgestellt werden. Er muss waagerecht stehen,
also eventuell mit einer Wasserwaage ausgerichtet
werden. Durch Verstellen der Schraubfüße lassen
sich Bodenunebenheiten bzw. -schräglagen
ausgleichen.

P1106

Für eine einwandfreie Funktion ist eine gute und
stauungsfreie Luftzufuhr bzw. Warmluftabführung
durch die Lüftungsschlitze vorne, unten im Sockel
des Trockners sicherzustellen.

Schraubfüße nicht entfernen.
Die Bodenfreiheit nicht durch hochflorige
Teppichböden, Leisten u.ä. einschränken.

Es könnte ein Wärmestau eintreten, der das Gerät in
seiner Funktion beeinträchtigt.

Hinweis:

Die vom Trockner abgegebene Warmluft kann bis zu
60°C betragen - Aufstellung nicht auf empfindlichen
Teppichböden .

Die Raumtemperatur sollte nicht niedriger als +5°C
und nicht höher als +35° sein.

Der Raum um den Trockner muss von Flusen
freigehalten werden.

Elektrischer Anschluss

Der Anschluss darf nur über eine vorschriftsmäßig
installierte Schutzkontakt-Steckdose an 220-230 V
(50 Hz) erfolgen.

Der Anschlusswert beträgt ca. 2,4 kW. Erforderliche
Absicherung: 16A - LS-L-Schalter.

Gerätebeschreibung

01 Bedienblende
02 Flusensiebe
03 Glühlampe für Innenbeleuchtung
04 Typenschild
05 Luftkondensor
06 Kondensatbehälter
07 Schraubfüße

5

2

4

1

2

6

7

3

7

Die elektrische Sicherheit des Geräts
ist nur gewährleistet, wenn das
Erdungssystem der Hausinstallation
vorschriftsmäßig installiert ist.
Das Netzkabel darf nur vom
Kundendienst ausgetauscht werden.

Wichtig!
Das Netzkabel muss nach Aufstellung des

Geräts leicht zugänglich sein.

Wasch-/Trockensäule

Der Aufbau zur platzsparenden Wasch-/
Trockensäule ist mit allen Waschvollautomaten mit
Deckeltiefe zwischen 48 und 60 cm und
Frontbeschickung möglich. Hierzu benötigen Sie
einen Bausatz, der bei Ihrem Händler erhältlich ist.
Eine ausführliche Montageanweisung liegt dem
Bausatz bei. Lesen Sie bitte diese sorgfältig durch.

Türanschlagwechsel

Falls erwünscht ist es möglich, die Tür auf
Linksanschlag zu ändern.
Zu diesem Zweck wenden Sie sich bitte an die
nächste Kundendienststelle.

Anschluss eines Ablaufschlauchs

Befindet sich am Aufstellungsort des Geräts ein
Abfluss, kann das kondensierte Wasser auch direkt
über einen Ablaufschlauch abgeleitet werden.

Der Innendurchmesser des Schlauchs

beträgt
14 mm. Die Länge kann beliebig sein. Der Schlauch
ist im Fachhandel erhältlich.
Die Ablauföffnung befindet sich an der Geräte­Rückseite unten mittig.

P1148

Folgende Handgriffe sind erforderlich

● Schlauchklemme A lösen;

● Verschluss-Kappe B vom Gerät abziehen;

● Ablaufschlauch C aufstecken;

● Ablaufschlauch C mit Klemme A sichern.

Das Anbringen eines Ablaufschlauchs ist besonders
sinnvoll, wenn der Trockner mit einer
Waschmaschine zu einer Wasch-/Trockensäule
kombiniert wird.

Der Ablaufschlauch C muss nach unten positioniert
werden (siehe Abb.).

P1161

C

A

B

A

B

C

P1160

8

Gebrauch

Bedienblende

1 Programmtabelle

Auf der linken Seite der Bedienungsblende sind die
möglichen Trockenprogramme angeführt.

2

Signal AUS-Taste

Das akustische Signal ertönt

• beim Wählen des Programms und beim

Einschalten der Tasten

• bei der Wahl einer Funktion, die mit dem

eingestellten Programm nicht vereinbar ist

• wenn der Programmwähler während eines

laufenden Programms verdreht wird

• wenn die Tasten im Laufe des Programms

gedrückt werden

• während der Knitterschutzphase

• am Ende des Programms

• wenn der Kondensatbehälter voll ist

• bei Störungen am Gerät

• wenn die untere Tür nicht geschlossen ist
Durch Drücken der Taste wird das Signal

abgeschaltet.

3 Kurzprogramm-Taste

Bei gedrückter Taste laufen die Programme Koch­u. Buntwäsche

• A Extratrocken

• B Starktrocken

• C Schranktrocken
mit verkürzter Programmdauer bei gleichem

Trockengrad ab.
Die betreffende Lampe leuchtet.
Bei gedrückter Schon-Taste ist die Kurz-Taste nicht
wirksam.

4 Schon-Taste

Drücken, wenn empfindliche Gewebe wie
Feinwäsche, Acryl usw. getrocknet wird.
Durch Drücken der Taste wird in allen
Trocknungsprogrammen, auch bei zeitlicher
Trocknung, die Heizleistung von 2200 W auf
1400 W reduziert.
Die darüberliegende Lampe leuchtet.
Wird die Taste nicht gedrückt, laufen alle
Programme mit voller Heizleistung (2200 W) ab.
Nicht wählbar zusammen mit KURZ

.

5 Startzeit-Vorwahl-Taste

Durch diese Taste wird eine Startzeit-Vorwahl von 3,
6 oder 9 Stunden ermöglicht.

Die Taste so lange drücken, bis die entsprechende
Lampe für die gewählte Startzeit aufleuchtet.

Diese Funktion kann erst nach erfolgter
Programmauswahl und vor dem Drücken der
Start/Pause-Taste gewählt werden.

Das Gerät beginnt rückwärts zu zählen, dieser
Vorgang wird durch die entsprechenden Lampen
angezeigt. Wenn zum Beispiel eine Startzeit in 9
Stunden ausgewählt wurde (Lampe 9h leuchtet),
schaltet sich diese Lampe nach 3 Stunden aus und
an ihrer Stelle leuchtet die Lampe 6h. Nach weiteren
3 Stunden erlischt diese Lampe und die Lampe 3h
beginnt zu leuchten.

Nach Ablauf der 9 vorgewählten Stunden (Lampe 3h
ist ausgeschaltet) beginnt das Trocknungsprogramm.

Während der laufenden Funktion der Startzeit­Vorwahl können weder das Programm noch die
Startzeit-Vorwahl geändert werden. Sollte dies
trotzdem gewünscht werden, müssen zuerst alle
Eingaben durch Drehen des Programmwahl­schalters auf AUS gelöscht werden. Nun das neue
Programm, die Funktionen und die Startzeit
auswählen und die Start/Pause-Taste drücken.

1 234567 8

KOCH-u.BUNTWÄSCHE

A
B
C
D
E

F

Extratrocken
Starktrocken
Schranktrocken
Leichttrocken
Bügeltrocken
Mangeltrocken

M

A

B

C

D

E

F

G

H

J

K

90

60

30

L

TROCKNEN

ABKÜHLEN

ENDE

SIEBE

BEHÄLTER

KONDENSATOR

KE 4650

9 h

6 h

3 h

SCHON

START/

PAUSE

KURZ

PROGRAMME

PFLEGELEICHTE WÄSCHE

G
H
J
K

Extratrocken
Schranktrocken
Bügeltrocken
Leichtbügeln

Löschen

EXTRA-PROGRAMME

30 - 60 - 90 min

L
M

Auffrischen
Lüften

ZEIT-PROGRAMM

SIGNAL

AUS

ZEIT-

VORWAHL

9

Eine Korrektur der gewählten Funktion(en) ist
möglich unter Bedingung, dass die neue(n)
Funktion(en) mit dem gewählten Programm
vereinbar ist(sind). Dazu Start/Pause-Taste drücken,
neue Funktion(en) wählen, Start/Pause-Taste erneut
drücken.

Wird das Gerät während des Zurückzählens
zusätzlich mit Wäsche angefüllt, so muss nach dem
Schließen der Tür erneut die Start/Pause-Taste
gedrückt werden, damit das Zählen der
verbleibenden Zeit fortgeführt wird.

6 Start/Pause-Taste

Durch Drücken der Taste, starten Sie das gewählte
Trocknungsprogramm.

Die darüberliegende Lampe leuchtet nun konstant.
Soll ein laufendes Programm unterbrochen werden,

drücken Sie ebenfalls die Taste.
Hinweis! Wird das laufende Trocknungsprogramm

durch Öffnen der Gerätetür oder der unteren Tür
unterbrochen, muss, nachdem die Tür wieder
geschlossen wurde, das Programm neu gestartet
werden.

Diese Taste soll auch nach einem Stromausfall
und nach Einschieben des Kondensatbehälters
wieder gedrückt werden, falls dieser im Laufe
des Programms nach Aufleuchten der
entsprechenden Lampe entleert wird.

In beiden Fällen blinkt die Lampe der Start/Pause­Taste.

7 Informator

Die Kontrolllampen zeigen folgende Funktionen an:

• Kontrolllampe

“TROCKNEN”

leuchtet.

Die Trocknungsphase mit Heizung wird
durchgeführt.

• Kontrolllampe “ABKÜHLEN” leuchtet.

Die Abkühlphase von ca. 10 Minuten läuft ab.

• Kontrolllampe “ENDE” leuchtet.

Die Abkühlphase ist beendet, die Wäsche kann
entnommen werden.
Wird die Wäsche nicht entnommen, läuft
automatisch die Knitterschutzphase von 30 Minuten
ab. Die Lampe bleibt eingeschaltet.

• Kontrolllampe “SIEBE” leuchtet.

Die Flusensiebe müssen gereinigt werden.

• Kontrolllampe “BEHÄLTER” leuchtet.

Der Kondensatbehälter muss entleert werden.
Leuchtet diese Lampe im Laufe eines Programms,

bedeutet dies, dass der Behälter voll ist.

Ein akustisches Signal ertönt, das Programm wird
automatisch unterbrochen, die Lampe der
START/PAUSE-Taste blinkt.

• Kontrolllampe

“KONDENSATOR”

leuchtet.

Diese Lampe leuchtet alle 80 Trocknungs­programme und zeigt somit, dass der
Luftkondensor gereinigt werden muss.

8 Programmwähler

Das Programm ist richtig eingestellt wenn am
Wahlschalter der entsprechende Buchstabe bzw.
die entsprechende Zahl mit dem Markierungsstrich
auf der Bedienungsblende übereinstimmt.

Der Wahlschalter hat 2 Funktionen:

● Programmwahl/Gerät einschalten

Durch Rechts- oder Linksdrehung des Schalters,
wird das gewünschte Programm eingestellt und das
Gerät eingeschaltet.

● Programm löschen/Gerät ausschalten

Wurde versehentlich ein falsches Programm
gewählt und gestartet, kann das Programm nur
gelöscht werden, wenn der Wahlschalter auf
Position “O” gedreht wird.
Am Programmende Gerät ausschalten durch
Drehen des Wahlschalters auf “O”.

Wird während des Programms der
Programmwahlschalter verdreht, wird dies durch
Signaltöne angezeigt. Die Lampen der
Programmschritte blinken.

Trocknung durch elektronische
Programme

Diese arbeiten mit Feuchtigkeitssensoren.
Sie müssen einfach den Programmwähler auf das
gewünschte Programm einstellen und die Wäsche
wird solange getrocknet, bis sie den gewünschten
Feuchtigkeitsgrad erreicht hat.

Zeiteingestellte Trocknung

Zeitliches Trocknen für individuelles Trocknen oder
Nachtrocknen von Wäschestücken.

Drehen Sie den Programmwähler auf 90 oder 60
Minuten für Baumwolle u. Leinen oder auf 30
Minuten für pflegeleichte Wäsche.

Zur Annullierung eines bereits laufenden Programms
drehen Sie den Programmwähler auf “O”.

Am Ende des Trocknens muss der Programmwähler
wieder auf “O” gedreht werden, das Gerät ist
ausgeschaltet.

10

Art der Wäsche

Gewünschter

Trockengrad/Programm

Füllmenge Pflegesymbole

Koch- u. Buntwäsche
(Baumwolle u. Leinen)

Extratrocken A
Starktrocken B
Schranktrocken C
Leichttrocken D
Bügeltrocken E
Mangeltrocken F

6 kg
6 kg
6 kg
6 kg
6 kg
6 kg

Zeiteingestellte Trocknung

Art der Wäsche Trocknungsdauer Füllmenge

Koch- u. Buntwäsche

Koch- u. Buntwäsche

Pflegeleichte Gewebe

90 min

60 min

30 min

6 kg

6 kg

2.5 kg

Pflegeleichte Gewebe

Extratrocken G
Schranktrocken H
Bügeltrocken J

2.5 kg

2.5 kg

2.5 kg

Strampelanzüge

Leichtbügeln K

bis 1 kg

(10 Strampelanzüge)

Jacken, Kleider, Hosen,
Röcke, Blusen

Auffrischen-Programm L

1 - 4 Textilien

• Leichtbügeln “K” ist ein spezielles Trockenprogramm für Strampelanzüge, die durchgetrocknet werden

sollen.

• Auffrischen “L”ist besonders geeignet zum Auffrischen und sanften Reinigen von Textilien mit Hilfe von

handelsüblichen Trockenreinigungs-Sets (Herstellerangaben zur Anwendung beachten).

Trockenprogramme

Elektronische Trocknung

Die Trockendauer ist von der Füllmenge, der Gewebeart und der Restfeuchte der zu trocknenden Wäsche
abhängig.

Programm “Lüften” (M)

Diese Programmstellung kann zum Auslüften von Pullis, Kleidern usw. verwendet werden. Programmdauer
10 Minuten.

Füllmenge

Sie brauchen die Wäsche nicht abzuwiegen, wenn Sie sich an folgende Faustregeln halten:

●

Baumwolle, Leinen: volle Trommel, aber nicht überladen.

●

Pflegeleichte Gewebe: Trommel bis zur Hälfte füllen.

●

Besonders empfindliche Gewebe: Trommel nicht mehr als 1/3 füllen.

11

Reihenfolge der Arbeitsschritte

Vor der ersten Inbetriebnahme empfiehlt es sich,
den Trockner mit einigen feuchten Tüchern zu
beschicken und ca. 30 Minuten laufen zu lassen.
Dadurch wird sichergestellt, dass sich kein Staub
und Schmutz mehr in der Trommel befindet.

1. Gerät anschließen.

2. Tür durch leichten Druck auf die markierte Stelle

öffnen.

3. Waschgut in die Trommel legen.

4. Tür schließen. Darauf achten, dass keine

Wäschestücke eingeklemmt werden.

5. Trockenprogramm oder Trockenzeit

entsprechend der Wäscheart wählen. Die
Kontrolllampen TROCKNEN, ABKÜHLEN und
ENDE leuchten.

6. Bei Bedarf SCHON- und/oder SIGNAL AUS-

oder KURZ-Taste drücken.

7. START/PAUSE-Taste drücken: die

darüberliegende Lampe leuchtet nun konstant.
Das Trocknungsprogramm beginnt. Nur die
Lampe TROCKNEN bleibt eingeschaltet.

Wird während des Programms der
Programmwähler verdreht, wird dies durch
Signaltöne angezeigt. Die Lampen der
Programmschritte blinken.

Damit die Wäsche abkühlen kann, wird 10
Minuten vor Programmende automatisch die
Abkühlphase eingeschaltet. Die Kontrolllampe
ABKÜHLEN

leuchtet auf.
Die Lampen ENDE, SIEBE und BEHÄLTER
leuchten.
Das Programmende wird durch ein akustisches
Signal angezeigt.
Die Wäsche kann entnommen werden.

P1108

P1149

8. Wird die Wäsche am Ende des Programms nicht

entnommen, schaltet sich automatisch das
Knitterschutzprogramm, das ca. 30 Minuten
dauert, ein.

Während der Knitterschutzphase können Sie
jederzeit die Wäschestücke entnehmen.

Wird dies nicht gemacht, bleibt die Maschine am
Ende des Programms automatisch stehen, die
Lampen ENDE, SIEBE und BEHÄLTER bleiben
eingeschaltet und ein akustisches Signal ertönt
für 2 Minuten.

9. Den Programmwähler auf “O” drehen, alle

Kontrolllampen erlöschen. Das Gerät ist
ausgeschaltet.
Wäsche entnehmen.

Wird die Tür vor dem Ausschalten des Geräts
geöffnet und dann geschlossen, leuchten die
Lampen der Programmschritte des von der
Maschine ausgeführten Programms.

Nach dem Trocknen

●

Flusensiebe reinigen (siehe Seite 13)

●

Kondensatbehälter leeren (siehe Seite 14)

Hinweis!

Soll das Trocknungsprogramm vorzeitig beendet
werden, empfehlen wir, um Stauwärme im Gerät zu
vermeiden, grundsätzlich vorher das Programm
Lüften “M” einzuschalten. Dazu Programm­Wahlschalter auf “O” drehen, Programm Lüften

“M” wählen und START/PAUSE-Taste drücken.

Programmänderung

Bevor eine Programmänderung

durchgeführt werden
kann, muss erst das laufende Programm gelöscht
werden.

Drehen Sie den Programm-Wahlschalter auf
Position “O”, das vorherige Programm ist nun
gelöscht. Die Neueinstellung kann erfolgen.

12

Praktische Tipps

● Überladen Sie das Gerät nicht.

Beachten Sie die maximalen Füllmengen.
Eine Überfüllung beeinträchtigt das
Trockenergebnis und führt zu starker
Knitterbildung. Eine zu geringe Wäschefüllung ist
unwirtschaftlich.

Folgende Gewichtsangaben können als
Richtwerte dienen:

Bettbezug 700-1000 g

Tischtuch 400-500 g

Geschirrtuch 70-120 g

Serviett 50-100 g

Frottiertuch 150-250 g

Bademantel 1000-1500 g

Herrenhemd 200-300 g

Kissenbezug 100-200 g

Herrenschlafanzug 400-500 g

Damennachthemd 200-250 g

Wichtig:

● Besonders empfindliche Gewebe, z.B. Gardinen

aus synthetischen Fasern, Wollsachen, Seide,
Textilien mit Metalleinlagen, Nylonstrümpfe,
großvolumige Textilien, z.B. Anoraks,
Tagesdecken, Steppdecken, Schlafsäcke und
Federbetten, sowie Wäschestücke, die
überwiegend Schaumgummi oder gummiähnliches
Material enthalten, dürfen nicht getrocknet werden.

● Bitte prüfen Sie, ob die Wäsche zum Trocknen im

Wäschetrockner geeignet ist. Einen
Pflegehinweis mit dem entsprechenden Symbol
finden Sie im Wäsche-Etikett.

Die Symbole für das Trocknen und ihre
Bedeutung:

Trocknergeeignet

Normales Trocknen (volle Heizleistung)
z.B. für Baumwollwäsche

Schonendes Trocknen (reduzierte
Heizleistung) - für pflegeleichte Wäsche,
z.B. Acryl

Trocknen im Wäschetrockner nicht
möglich - z.B. Wolle und Textilien mit
Wollanteil, Seide

● Bettbezüge und Kissen sollten zugeknöpft

werden, damit Kleinteile sich darin nicht
“sammeln” können.
Reißverschlüsse, Haken und Ösen schließen Sie,
lose Gürtel, Schürzenbänder etc. binden Sie
zusammen.

● Sortieren Sie die Wäsche nach Textilarten und

gewünschtem Trockengrad.

● Die Wäsche muss vor dem Trocknen gut

ausgeschleudert sein.

● Ein Übertrocknen der Wäsche sollte vermieden

werden, um Knitter bzw. unnötigen
Energieverbrauch zu vermeiden.

● Verwenden Sie zum Waschen einen

Weichspüler, um am Ende des
Trockenvorganges statische Aufladungen zu
vermeiden und auch um die Trockenzeiten zu
reduzieren.

● Gewirkte Textilien (Trikotwäsche) können beim

Trocknen etwas einlaufen. Wäsche dieser Art
bitte nicht übertrocknen.
Es ist empfehlenswert, bei Neuanschaffung die
Einlaufeigenschaften bei der Größenwahl zu
berücksichtigen.

● Sind nach dem Trocknen einzelne Wäschestücke

noch zu feucht, dann stellen Sie eine kurze
Nachtrockenzeit ein, jedoch mindestens 30
Minuten. Das wird vor allem bei mehrlagigen
Wäschestücken (z.B. Kragen, Taschen usw.)
erforderlich sein.

13

Wartung

Ziehen Sie vor jeder Reinigungs- oder
Wartungsarbeit den Netzstecker des Geräts aus
der Steckdose.

Reinigung des Trocknergehäuses

Verwenden Sie nur Seifenwasser und trocknen Sie
das Gerät danach sorgfältig.

Wichtig: Alkohol, Lösungsmittel und dgl. dürfen
nicht verwendet werden.

Reinigung des Siebbereichs in der
Innentür

Ein minimaler Anteil der Flusen gelangt trotz des
Flusensiebs in den umgebenden Siebbereich.
Reinigen Sie deshalb von Zeit zu Zeit den gesamten
Siebbereich mit einem feuchten Tuch.

Reinigung der Flusensiebe

Der Wäschetrockner funktioniert nur bei gereinigten
Flusensieben einwandfrei. Deshalb müssen sie
nach jedem Trocknungsprogramm vor der
Wäscheentnahme kontrolliert und ggf. gereinigt
werden. Die Lampe SIEBE leuchtet im Informator,
um Sie daran zu erinnern. Verwenden Sie dazu ein
feuchtes Tuch.

Das Sieb in der Innentür an seinem Griff nach oben
herausziehen, Flusen abstreifen und Sieb wieder
einsetzen.

Die angesammelte Flusenmenge ist nicht etwa auf
die Wäschebeanspruchung im Trockner
zurückzuführen; vielmehr handelt es sich um
abgetragene Fasern vom Tragen und Waschen.

Beim Trocknen auf der Leine werden die Flusen
vom Wind fortgetragen, während sie beim
Wäschetrockner im Sieb gesammelt werden. Am
Gewicht der Flusen können Sie feststellen, wie
gering der Anteil im Verhältnis zur getrockneten
Wäschemenge ist.

Durch Waschmittelreste in der Wäsche kann sich an
den Flusensieben ein weißlicher Belag bilden. In
diesem Falle müssen die Siebe, insbesondere das
Sieb in der Einfüllöffnung, mit warmem Wasser und
einer Bürste gereinigt werden. Das Sieb in der
Einfüllöffnung kann auch herausgenommen werden
(siehe Abb.). Beim Wiedereinsetzen kann der Zapfen
nach rechts oder links zeigen.

Benützen Sie das Gerät nie ohne
Flusensiebe.

Reinigung des Luftkondensors

Reinigen Sie den Luftkondensor wenn die
entsprechende Lampe leuchtet.

Der Luftkondensor ist in der Geräte-Vorderseite
unten eingeschoben.

Gehen Sie wie folgt vor:

●

Die Tür durch Drücken der Taste, wie in der Abb.
angezeigt ist, öffnen.

Während, oder am Ende des Trockenprogramms ist
es normal, dass im Kondensorfach Wasserrückstände
vorhanden sein können.

P1177

A

U

T

O

R

E

V

E

R

S

E

k

g

5

k

g

2

,5

8

0

0

/

9

0

0

7

0

'

-

9

0

'

3

5

' -

5

0

'

1

0

0

0

/

1

2

0

0

6

5

'

-

8

5

'

3

0

'

-

4

5

'

8

0

0

/

9

0

0

8

0

' -

1

0

0

'

5

5

'

-

7

0

'

1

0

0

0

/

1

2

0

0

7

5

'

-

9

5

'

5

0

'

-

6

5

'

6

5

0

5

0

'

-

6

0

'

3

0

'

-

3

5

'

kg

2

,5

kg

1

P1152

E

S

0

R

5

6

E
V
E

R

'
0

6

O

-

'

T

0
5

U

,5

2

A

0

kg

0

'

2
1

5

/

3

0

-

0

'

0
1

0
3

0
0

1

9

g

'

/

k

5

0

0

9

8

­'
5
7

'

0
0

0

2

0

1

'

1

/

­5

0

'

0

6

0

0
1

-

8

'
0
5

0
0
9

'

'

/

5

0

0

8

0

7

-

8

-

'

'

5

5

6

5
'
0

9

'

­5

'

4
0
7

-

'

0
3

5
kg

'
0

5

­'
5
3

5

,
2
g
k

P1150

E

S

0

R

5

6

E

V
E
R

'
0

O

6

-

'

T

0
5

U

,5

A

2
g

0

k

0

'

2
1

5

/

3

0

-

0

'

0
1

0
3

0
0

1

9

g

'

/

k

5

0

0

9

8

' ­5
7

'

0
0

0

2

0

1

1

'

/

5

-

0

'

6

0

0

0

-

1

8

'
0

0

5

0

9

'

'

/

5

0

0

8

7

0

-

8

'

­'

5

5

6

5
'
0

9

'
5

' -

4

0

-

7

'
0
3

5
kg

'
0

5

­'
5
3

,5
2
g
k

P1110

P1151

14

●

Die zwei roten Sicherungsscheiben nach unten
drehen.

●

Luftkondensor an seinem Griff nach vorne
herausziehen.

●

Luftkondensor mit einer Bürste reinigen und evtl.
mit der Handbrause durchspülen.

●

Luftkondensor an der Außenseite von Flusen
befreien und die Dichtungen vorne und hinten
sowie die Dichtungen in der Innenseite der
kleinen Tür mit einem feuchten Tuch reinigen.

Achtung!
Benutzen Sie keine spitzen Gegenstände zur
Reinigung, damit die Lamellen nicht beschädigt
werden.

●

Luftkondensor wieder einschieben und verriegeln
(beide Sicherungsscheiben nach oben drehen )
und Tür schließen.

Ohne Luftkondensor darf das Gerät nicht
betrieben werden.

Entleerung des Kondensatbehälters

Vorsicht! Das Kondensat ist nicht zum

Trinken oder zur Verwendung in
Lebensmitteln geeignet.

Das der Wäsche entzogene Wasser wird innerhalb
des Trockners kondensiert und im
Kondensatbehälter aufgefangen.

Der Kondensatbehälter sitzt in der Gerätefrontseite
oben links. Dieser Behälter muss nach jedem
Trocknungsgang entleert werden. Die
entsprechende Kontrolllampe erinnert Sie daran. Wird
der Behälter nicht entleert, leuchtet die Lampe im
Laufe des Programms.

P0639

P1155

P1159

Ein akustisches Signal ertönt. Das Programm wird
automatisch unterbrochen, die Wäsche bleibt nass.

Folgende Handgriffe sind erforderlich:

●

Zum Entnehmen in die Griffmulde fassen und
den gelben Sicherungshebel nach oben drehen.
Behälter langsam herausziehen.

●

Verschlussdeckel öffnen und Behälter entleeren.

●

Auslauföffnung wieder verschließen und Behälter
bis zum Anschlag einschieben.

●

Sicherungshebel wieder nach unten drehen und
Tür schließen.

Um das Programm fortzusetzen muss, nachdem der
Behälter entleert und wieder eingeschoben wurde,
die START/PAUSE-Taste erneut gedrückt werden.

Hinweis

Das aufgefangene Kondenswasser kann für das
Dampfbügeleisen verwendet werden. Davor sollten
Sie es jedoch durch ein feines Sieb oder einen
Kaffeefilter aus Papier gießen. Dadurch werden
kleinste Flusen, die sich im Kondenswasser
befinden können, im Filter zurückgehalten.

Reinigung des Trommelinnenraums

Wenn der gewünschte Trockengrad nicht mehr
erreicht wird, d. h. die Wäsche ist entweder zu
trocken oder zu feucht, empfehlen wir Ihnen, die
Trommelinnenfläche mit einem mit Essig getränkten
Lappen zu reinigen. Dort bildet sich oft ein kaum
sichtbarer Belag, der durch Waschmittelrückstände,
Wäschepflegemittel oder den Kalk im Wasser
entstehen kann und der ein korrektes Abtasten des
Trocknungsgrades verhindert.

P1203

15

Betriebsstörungen

Sollten Sie mit Ihren Prüfungen zu keinem Resultat
und Erfolg kommen, steht Ihnen für die Betreuung
Ihres Geräts ein gut ausgerüsteter, technischer
Kundendienst zur Verfügung.
Die Anschriften sind im beigepackten Verzeichnis zu
finden.

Einige Hinweise zur Behebung kleiner Störungen, bevor Sie einen Fachmann zu Rate ziehen.

Wichtig!

Sollte während des Trocknungsprogramms die ENDE-Lampe blinken und ein akustisches Signal ertönen,
schalten Sie Ihren Wäschetrockner aus und rufen Sie den Kundendienst an.

●

Störungen

●

Mögliche Ursachen

●

Trockner läuft nicht an:

●

Ist die Gerätetür oder die untere Tür
geschlossen?

●

Ist die Stromzufuhr unterbrochen?

●

Ist die Sicherung in Ordnung?

●

Ist der Programmwähler richtig eingestellt?

●

Ist die START/PAUSE-Taste gedrückt?

●

Startzeit-Vorwahl gewählt?

●

Haben Sie den Kondensatbehälter entleert und
wieder richtig eingesetzt? Die entsprechende
Kontrolllampe leuchtet. Das Programm beginnt,
aber das Gerät stoppt nach ca. 4 Minuten.

●

Das Trocknungsergebnis ist
nicht zufriedenstellend:

●

Sind die Flusensiebe verstopft?

●

Ist der Luftkondensor eventuell verflust?

●

Kondensatbehälter voll?

●

Haben Sie das richtige Programm gewählt?

●

Haben Sie die Schon-Taste gedrückt?

●

Wurde der Wäschetrockner übermäßig gefüllt?

●

Wurde die Wäsche vorher gut ausgeschleudert?

●

Sind alle Aufstellungshinweise beachtet?

Bitte geben Sie bei einer Meldung immer an:
vollständige Anschrift, Telefon-Nr. mit Vorwahl,
sowie das Modell und die Produkt- bzw. Serien-Nr.
Ihres Geräts.
Diese Daten sind dem Typschild zu entnehmen
(s.S. 6).

●

Die Trommelbeleuchtung
funktioniert nicht:

●

Programmwähler in Stellung AUS.

●

Glühlampe defekt.
Zum Auswechseln wenden Sie sich bitte an Ihre

nächste Kundendienststelle.

16

Wichtig!

Tritt eine Störung auf, so prüfen Sie bitte zunächst,
ob Sie auch die in dieser Gebrauchsanweisung
enthaltenen Hinweise und Ratschläge beachtet
haben, bevor Sie den Kundendienst rufen.

Störung

Wenn Sie für eine Störung keinen Hinweis in der
Gebrauchsanweisung finden, so verständigen Sie
bitte unseren

- Technischen Kundendienst -

“Profectis”.

Die Kundendienst-Adressen der nächstgelegenen
Servicestelle finden Sie im Telephonbuch oder im
Internet unter:

www.profectis.de

Die Service-Hotline ist der direkte Draht zu allen
Kundendienststellen in Deutschland:

Störungsmeldung

Angaben bei einer Störung:
a) Vollständige Anschrift
b) Telefonnummer mit Vorwahl
c) Mod.
d) Prod.No.

Die Produkt- und Modell-Nummer finden Sie auf
dem Geräte-Typenschild, das im Bereich der
Einfüllöffnung angebracht ist.

Die Angabe der beiden Nummern macht dem
Kundendienst eine gezielte Ersatzteilvorbereitung
möglich.

Übertragen Sie deshalb die Nummern vom
Typenschild gleich in diese Gebrauchsanweisung.

Mod. .................

Prod. No. ...............

Service - Hotline

0180 - 5 60 60 40

Ersatzteilbestellung

0180 - 5 13 60 40

Telekom 0,12€/Min (Stand 01/02)

Kundendienst

Garantiebedingungen

Der Endabnehmer dieses Geräts (Verbraucher) hat bei
einem Kauf dieses Geräts von einem Unternehmer
(Händler) in Deutschland im Rahmen der Vorschriften über
den Verbrauchsgüterkauf gesetzliche Rechte, die durch
diese Garantie nicht eingeschränkt werden. Diese Garantie
räumt dem Verbraucher also zusätzliche Rechte ein. Dies
vorausgeschickt, leisten wir, AEG Hausgeräte GmbH,
gegenüber dem Verbraucher Garantie dieses Gerät für
den Zeitraum von 24 Monaten ab Übergabe zu den
folgenden Bedingungen:

1. Mit dieser Garantie haften wir dafür, dass dieses neu

hergestellte Gerät im Zeitpunkt der Übergabe vom Händler
an den Verbraucher die in unserer Produktbeschreibung
für dieses Gerät aufgeführten Eigenschaften aufweist. Ein
Mangel liegt nur dann vor, wenn der Wert oder die
Gebrauchstauglichkeit dieses Geräts erheblich gemindert
ist. Zeigt sich der Mangel nach Ablauf von sechs (6)
Monaten ab dem Übergabezeitpunkt, so hat der
Verbraucher nachzuweisen, dass das Gerät bereits im
Übergabezeitpunkt mangelhaft war. Nicht unter diese
Garantie fallen Schäden oder Mängel aus nicht
vorschriftsmäßiger Handhabung sowie Nichtbeachtung der
Einbauvorschriften und Gebrauchsanweisungen.

2. Dieses Gerät fällt nur dann unter diese Garantie, wenn es

von einem Unternehmer in einem der Mitgliedstaaten der
Europäischen Union gekauft wurde, es bei Auftreten des
Mangels in Deutschland betrieben wird und
Garantieleistungen auch in Deutschland erbracht werden
können. Mängel müssen uns innerhalb von zwei (2)
Monaten nach dessen Kenntnis angezeigt werden.

3. Mängel dieses Geräts werden wir innerhalb angemessener

Frist nach Mitteilung des Mangels unentgeltlich beseitigen;
die zu diesem Zweck erforderlichen Aufwendungen,
insbesondere Transport-, Wege-, Arbeits- und
Materialkosten werden von uns getragen. Über diese
Nachbesserung hinausgehende Ansprüche werden durch
diese Garantie dem Verbraucher nicht eingeräumt.

4. Bei Großgeräten (stationär betriebene Geräte) ist im
Garantiefall unter der für den Endabnehmer
kostengünstigen Rufnummer 0180-5 60 60 40 * die
nächstgelegene Profectis Kundendienststelle zu
benachrichtigen, von der Ort, Art und Weise der
Garantieleistungen festgelegt werden.
Nachbesserungsarbeiten werden, soweit möglich, am
Aufstellungsort, sonst in unserer Kundendienstwerkstatt
durchgeführt.

5. Garantieleistungen bewirken weder eine Verlängerung
noch einen Neubeginn der Garantiezeit für dieses Gerät;
ausgewechselte Teile gehen in unser Eigentum über.

6. Mängelansprüche aus dieser Garantie verjähren in zwei (2)
Jahren ab dem Zeitpunkt der Übergabe des Geräts vom
Händler an den Verbraucher, der durch Original-Kaufbeleg
(Kassenzettel, Rechnung) zu belegen ist; wenn dieses
Gerät gewerblich oder - bei Waschgeräten und
Wäschetrocknern - in Gemeinschaftsanlagen genutzt wird,
beträgt die Verjährungsfrist sechs (6) Monate.

AEG Hausgeräte GmbH
Markenvertrieb ZANKER
Muggenhofer Straße 135
90429 Nürnberg * Deutsche Telekom

EUR 0,12 / Minute

From the Electrolux Group. The world’s No.1 choice.

The Electrolux Group is the world’s largest producer of powered appliances for kitchen, cleaning and outdoor use. More
than 55 million Electrolux Group products (such as refrigerators, cookers, vacuum cleaners, chain saws and lawn mowers)
are sold each year to a value of approx.14 billion USD in more than 150 countries around the world.
