Page 1

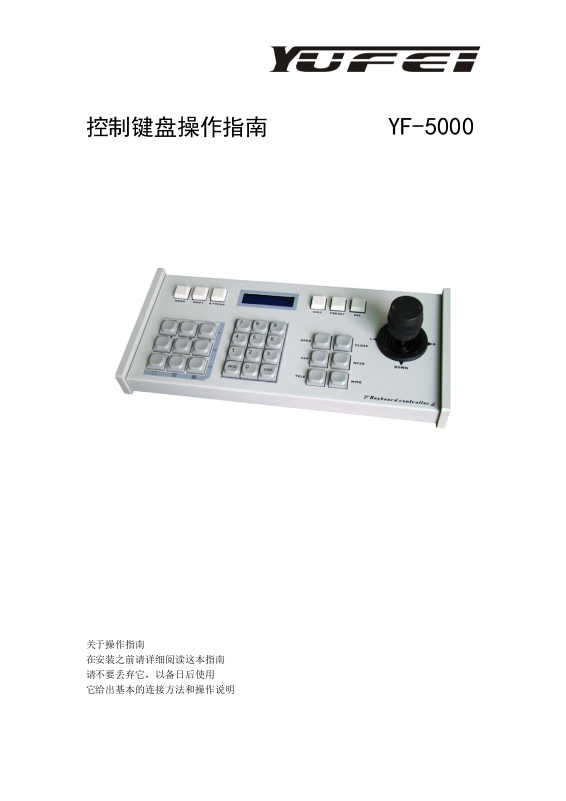

控制键盘操作指南 YF-5000
关于操作指南
在安装之前请详细阅读这本指南
请不要丢弃它，以备日后使用
它给出基本的连接方法和操作说明
Page 2
功能及技术参数
1. 可控制摄像机(或云台)转动、变焦、光圈、聚焦及摄像机参数设置
2. RS485 控制信号，最多可接 255 个一体化球型摄像机或云台解码器
3. LCD 显示菜单、二、三维控制杆、DVR 控制(需 DVR 软件支持)
4. 通信速率：2400/4800/9600/19200 BIT/S
5. 通信距离：1200M（0.5MM 双绞线）
6. 供电电源：9-12VDC 5W
7. 环境温度：0--+40℃
8. 相对湿度：小于 90%
键盘安装说明
运输及储存：
键盘在运输过程中应小心轻放，避免滚动碰撞、跌落。
键盘应储存在通风、温度-10--+50℃、湿度低于 90%，无酸碱性的环境中
注意事项：
不要擅自打开机壳，如有问题，向专业维修人员咨询
不要在潮湿的环境中使用，以免引起危险
不要剧列碰撞控制杆和键盘
控制键盘连接
接口说明：
电源接口：接 DV9～12V/500MA 的电源，
通信接口：A 为 RS485+ (正) B 为 RS485- (负)
Page 3

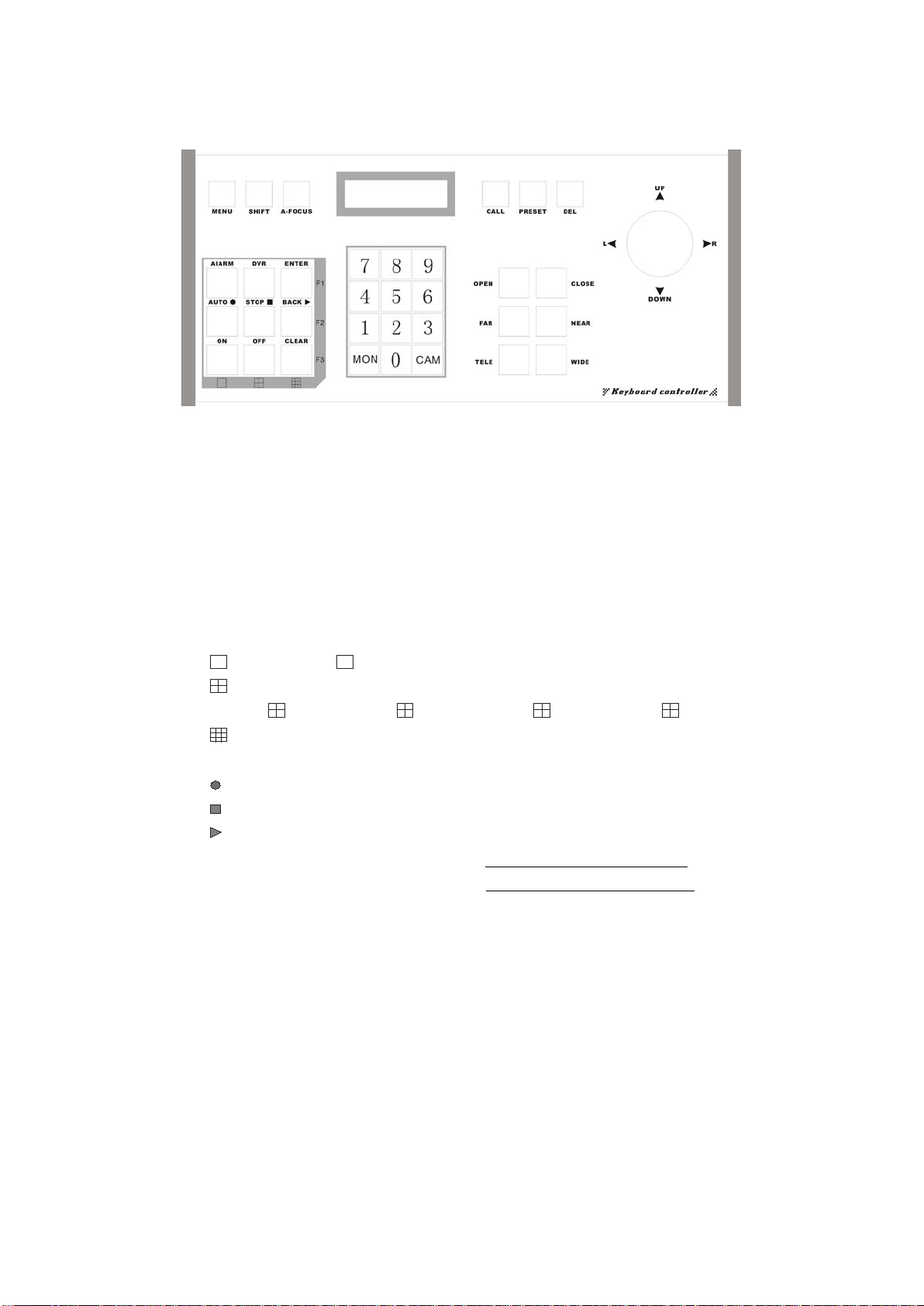

键盘的操作说明
1、 键盘按键说明：
MENU：菜单键，按下进入摄像机菜单，此时 LCD 显示，“MENU M”，数字区
的 8,2,4,6=菜单的上，下，左，右，可用于调整菜单的方向等功能（molynx）。 当要菜单
操作完毕后，要退出菜单状态，否则数字区不能使用。
CALL：调用预置点，数字键+CALL
PRESET：设置预置点键，数字键+PRESET
DEL：清除预置点键，数字键+DEL
DVR：硬盘录像机键，LCD 显示屏显示 DVR ，在此状态下面的按键可使用
单画面：1+□ ，单画面切换
四画面：
=1-4 画面、 2+ =5-8 画面、3+ =9-12 画面、4+ =12-16 画面
1+
多画面；
ENTER：确认键：数字键+ENTER，现在没有使用
花样扫描----记录开始；在 DVR 控制状态下为“录像”键
花样扫描----记录停止；在 DVR 控制状态下为“停止”键
花样扫描----记录回放；在 DVR 控制状态下为“回放”键
ON：辅助开关开，数字键+ON
OFF ：辅助开关关，数字键+OFF
CLEAR/F3：清除键/功能键 F3，在 SHIFT菜单下，按 F3 可使摄像机复位 REST CAM
MON：监示器切换键，数字键+MON
CAM：摄像机切换键，数字键+CAM
Shift：上档键，按下 LCD 显示 SHIFT S，启用键盘上的 F1-F3
A－Focus：自动光圈键：按下 LCD 显示“a-focus”再按下 a-focus 键关闭。
OPEN ：光圈开
CLOSE：光圈关
FAR：聚焦远
NEAR：聚焦近
TELE：变倍近
WIDE：变倍远
单按ON（打开液晶屏灯光）
单按OFF（关闭液晶屏灯光）
Page 4
2、 监示器号切换：
000
MON:01
CAM:01
SHI FT S
000
MON:01
CAM:01
A FOC US
000
MON:01
CAM:01
○1按数字键
2
按MON键
○
3、 摄像机号（解码器地址）切换：
○1按数字键
2
按CAM键
○
4、 PTZ 控制：
操作控制杆的上下左右控制球机的方向；三维控制杆手柄的旋钮控制镜头的变倍（二维
无此功能)，顺时针方向旋转为拉近，反时针方向为推远；镜头控制通过下列按键进行控制
WIDE、 TELE、 CLOSE 、OPEN 、FAR 、NEAR
5、 设置预置位
○1把摄像机调节到要定位的位置，
2
“数字键”
○
3
“PRESET”
○
例如设置 1 号预置点：1+PRESET，先按数字键 1（LCD 显示 001）再按 PRESET。
6、 调用预置位：
○1数字键+
2
CALL。
○
7、 清除预置位：
1
○
数字键+
2
DEL。
○
8、 自动巡视：auto tour (只适用于 MOLYNX 协议)
1
○
按SHIFT键
2
按F2 键
○
3
按SHIFT键
○
按下 SHIFT 键，LCD 显示 “SHIFT S” ，再按 SHIFT 关闭，如下图：
9、 摄像机复位：只适用于 MOLYNX 协议
○1按S HIFT键
2
按F3 键
○
3
按SHIFT键
○
按下 SHIFT，LCD 显示 “SHIFT S”
10、 摄像机自动聚焦
按下“A-FOCUS”键 LCD 显示“A FOCUS”表示打开自动聚焦，再按一下既关
闭“A-FOCUS”。
Page 5
000
MON:01
CAM:01
MENU M
7
8
9
4
5
6
1
2
3
MON
0
CAM
MENU
11、 辅助开关控制：
辅助开关开=数字+ON；
辅助开关关=数字+OFF
例如辅助开关 1 开：按数字键 1，再按 ON 键

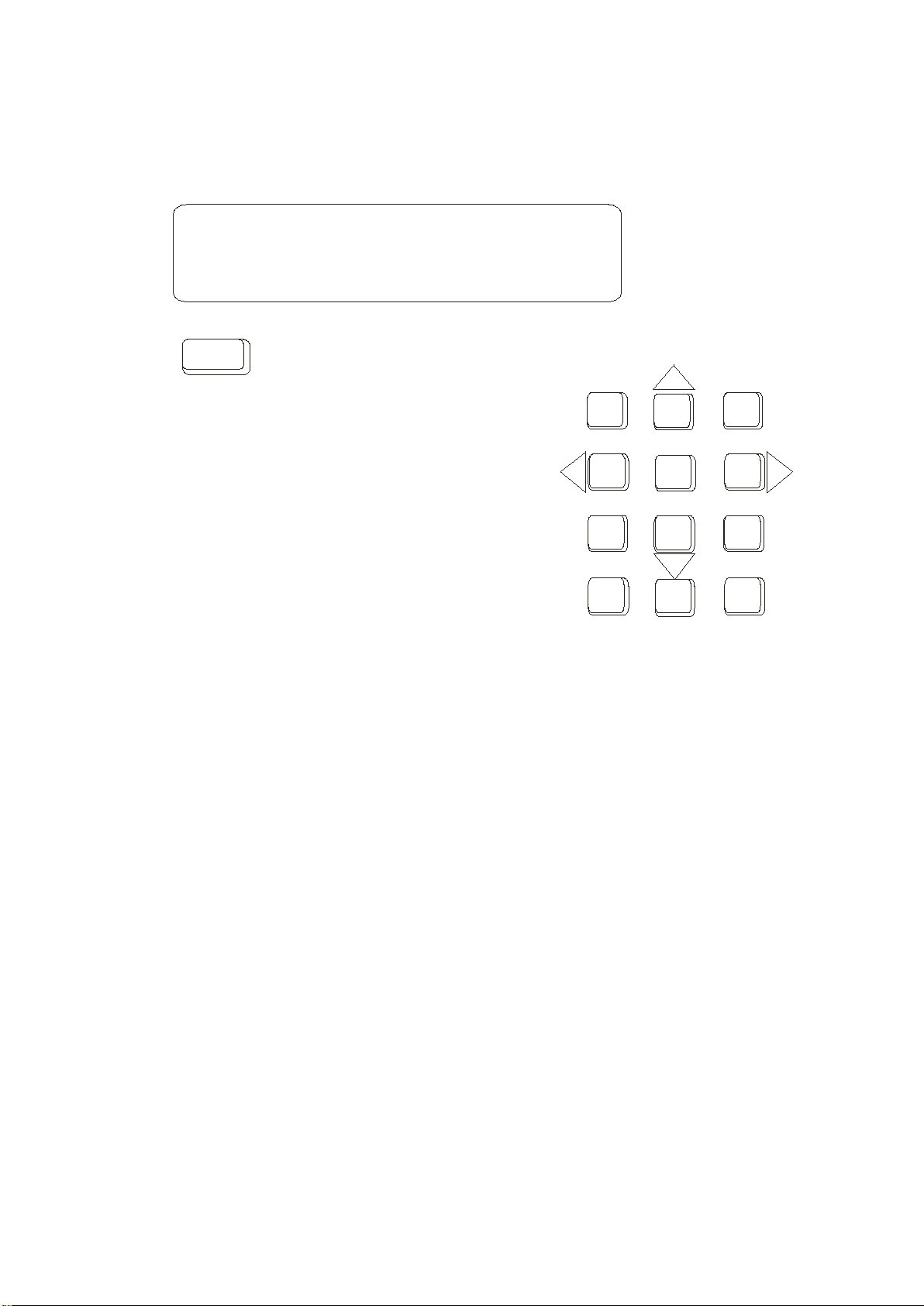

12、 摄像机菜单：
只适用于 MOLYNX 协议；
按 MENU 进入摄像机菜单，LCD 显示 “ MENU M”
此时数字区的方向键是控制菜单的方向，操作完成
后，再按 MENU 退出菜单状态。
进入菜单操作状态下，此时数字区的按键为菜
单控制按键，数字操作将不好用，数字区的四个箭
头为菜单的方向操作。当结束菜单操作后，要再按
一次 MENU 键，关闭 MENU 菜单模式（LCD 显示
的 MENU M 消矢），否则数字区的键不能使用。
PELCO-D/P 协议菜单的操作方法：
进入菜单：95+CALL
确认：OPEN
进入下一级菜单：OPEN
退回上一级菜单：CLOSE
光标上下移动：控制杆上下移动
数值选择：控制杆上下移动；数值改动后，要按 OPEN 键确认，否则将不生效。
13、 设置 auto tour dwell time ：
○1按SHIFT键
2
按数字键
○
3
按DVR键
○
4
按SHIFT键
○
14、 设置 auto tour speed:
1
○
按SHIFT键
2
按（0—128）数字键
○
3
按SHIFT键
○
Page 6
15、 功能按键盘使用说明：
999
MON:01
CAM:01
MENU
按下 SHIFT 键，进入功能键区，此时屏幕显示 SHIFT-S，在此状态下按 F1-F3，
将进入相应的特殊功能，再按 SHIFT 退出 SHIFT 显示，结束功能按键盘的使用。
F1、F2、F3、其使用方法详见各项说明。下面只适用于 molynx 协议
SHIFT+数字+A-FOCUS，自动巡视视速度设定
SHIFT+数字+F1，自动巡视停留时间设定
SHIFT+F2，运行自动巡视
SHIFT+F3，摄像机复位
当使用完功能按键后要关闭 SHIFT 功能，否则相应的功能将不能执行。
16、 协议及波特率设置：
有三个协议可选择：PELCO-D、PELCO-P、MOLYNX
有四种波特率选择：2400、4800、9600、19200
设置步骤：
1
输入：999
○
2
按MENU键
○
3
进入协议选择菜单：输入数字 1-3（1=PELCOD,2=PELCOP、3=MOLYNX)
○
4
按MENU键
○
5
进入协议选择菜单：输入数字 1-4（1=2400， 2=4800，3=9600，4=19200）
○
6
按MENU键退出设置
○
17、 PELCO-D/P 协议特殊功能使用：(注意参考球机控制指令表)
自动巡视：
98+CALL
水平自动转动： 99+ CALL
进入菜单： 95+ CALL
自动翻转： 33+ CALL
球机回零点： 34+ CALL
自动转动左限位：92+ CALL
自动转动右限位：93+ CALL
自动转动停止： 96+ CALL
配件:
4 位接线端 1 个
DC9V 电源 1 个
说明书 1 份
合格证 1 个
