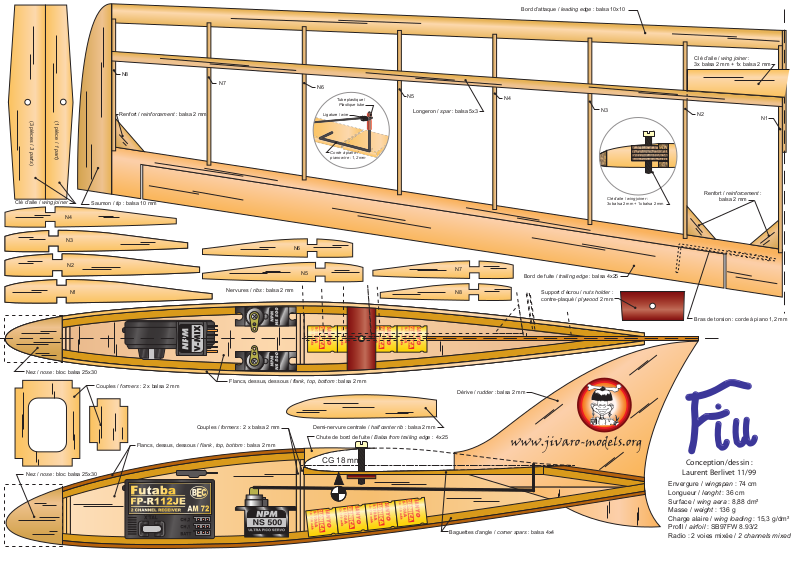

Envergure / wingspan : 74 cm
Longueur / lenght : 36 cm
Su
rface / wing aera : 8,88 dm²
Masse / weight : 136 g
Cha
rge alaire / wing loading : 15,3 g/dm²
Profil / airfoil : SB97FW 8.93/2
Radio : 2 voies mixée / 2 channels mixed
Clé d’aile / wing joiner
Clé d’aile / wing joiner :
3x balsa 2 mm + 1x balsa 2 mm
Clé d’aile / wing joiner :
3x balsa 2 mm + 1x balsa 2 mm
(3 pièces / 3 parts)
(1 pièce / 1 part
)
Saumon / tip : balsa 10 mm
Demi-nervure centrale / half center rib : balsa 2 mm
Nervures / ribs : balsa 2 mm
Bord d’attaque / leading edge : balsa 10x10
Longeron / spar : balsa 5x3
Renfort / reinforcement : balsa 2 mm
Renfort / reinforcement :
balsa 2 mm
Flancs, dessus, dessous / flank, top, bottom : balsa 2 mm
Flancs, dessus, dessous / flank , top, bottom : balsa 2 mm
Nez / nose : bloc balsa 25x30
Nez / nose : bloc balsa 25x30
CG 18 mm
N1
N2
N3
N4
N1
N5
N6
N7
N8
N2
N3
N4
Support d’écrou / nuts holder :
contre-plaqué / plywood 2 mm
Bord de fuite / trailing edge : balsa 4x25
Bras de torsion : corde à piano 1,2 mm
N5
N6
N7
N8
Couples / formers : 2 x balsa 2 mm
Couples / formers : 2 x balsa 2 mm
Chute de bord de fuite / Balsa from trailing edge : 4x25
Dérive / rudder : balsa 2 mm
Baguettes d’angle / corner spars : balsa 4x4
Ligature / wire
Tube plastique /
Plastique tube
Corde à piano /
piano wire : 1,2 mm
