SERVICE MANUAL
MODEL TYPE: YS1046
TVM10
Page 2
IMPORTANT SAFETY INSTRUCTIONS
INSTRUCTIONS PERTAINING TO A
RISK OF FIRE, ELECTRIC SHOCK,
OR INJURY TO PERSONS
CAUTION:
TO REDUCE THE RISK OF ELECTRIC SHOCK, DO
NOT REMOVE COVER (OR BACK).
NO USER SERVICEABLE PARTS INSIDE.
REFER SERVICING TO QUALIFIED
SERVICE PERSONNEL.
Read Instructions
The Owner’s Manualshould be read and understood
before operation of your unit. Please, save these instructions for future reference.
Packaging
Keep the box and packaging materials, in case the unit
needs to be returned for service.
Warning
When using electric products, basic precautions should
always be followed, including the following:
Power Sources
Your unit should be connected to a power source only of the voltage
specified in the owners manual or as marked on the unit. This unit has a
polarized plug. Do not use with an extension cord or receptacle unless
the plug can be fully inserted. Precautions should be taken so that the
grounding scheme on the unit is not defeated.
Hazards
Do not place this product on an unstable cart, stand, tripod, bracket or
table. The product may fall, causing serious personal injury and serious
damage to the product. Use only with cart, stand, tripod, bracket, or
table recommended by the manufacturer or sold with the product.
Follow the manufacturer’s instructions when installing the product and
use mounting accessories recommended by the manufacturer.
The apparatus should not be exposed to dripping or splashing water;
no objects filled with liquids should be placed on the apparatus.
Terminals marked with the “lightning bolt” are hazardous live; the
external wiring connected to these terminals require installation by an
instructed person or the use of ready made leads or cords.
Ensure that proper ventilation is provided around the appliance.
No naked flame sources, such as lighted candles, should be
placed on the apparatus.
Power Cord
The AC supply cord should be routed so that it is unlikely that it will be
damaged. If the AC supply cord is damaged DO NOT OPERATE THE UNIT.
Service
The unit should be serviced only by qualified service personnel.
INSTRUCTIONS RELATIVES AU RISQUE
DE FEU, CHOC ÉLECTRIQUE, OU
BLESSURES AUX PERSONNES
AVIS:
AFIN DE REDUIRE LES RISQUE DE CHOC ELECTRIQUE,
N’ENLEVEZ PAS LE COUVERT (OU LE PANNEAU ARRIERE)
NE CONTIENT AUCUNE PIECE
REPARABLE PAR L’UTILISATEUR.
CONSULTEZ UN TECHNICIEN QUALIFIE
POUR L’ENTRETIENT
Veuillez Lire le Manuel
Il contient des informations qui devraient êtres comprises
avant l’opération de votre appareil. Conservez S.V.P. ces
instructions pour consultations ultérieures.
Emballage
Conservez la boite au cas ou l’appareil devait être
retourner pour réparation.
Attention:
Lors de l’utilisation de produits électrique, assurezvous d’adhérer à des précautions de bases incluant
celle qui suivent:
Alimentation
L’appareil ne doit être branché qu’à une source d’alimentation
correspondant au voltage spécifié dans le manuel ou tel qu’indiqué sur
l’appareil. Cet appareil est équipé d’une prise d’alimentation polarisée.
Ne pas utiliser cet appareil avec un cordon de raccordement à moins
qu’il soit possible d’insérer complètement les trois lames. Des
précautions doivent êtres prises afin d’eviter que le système de mise à
la terre de l’appareil ne soit désengagé.
Risque
Ne pas placer cet appareil sur un chariot, un support, un trépied ou une
table instables. L’appareil pourrait tomber et blesser quelqu’un ou subir
des dommages importants. Utiliser seulement un chariot, un support,
un trépied ou une table recommandés par le fabricant ou vendus avec
le produit. Suivre les instructions du fabricant pour installer l’appareil et
utiliser les accessoires recommandés par le fabricant.
Il convient de ne pas placer sur l’appareil de sources de flammes
nues, telles que des bougies allumées.
L’appeil ne doit pas être exposé à des égouttements d’eau ou des
éclaboussures et qu’aucun objet rempli de liquide tel que des vases
ne doit être placé sur l’appareil.
Assurez que lappareil est fourni de la propre ventilation.
Les dispositifs marqués d’une symbole “d’éclair” sont des parties
dangereuses au toucher et que les câblages extérieurs connectés à
ces dispositifs de connection extérieure doivent être effectivés par un
opérateur formé ou en utilisant des cordons déjà préparés.
Cordon d’Alimentation
Évitez d’endommager le cordon d’alimentation. N’UTILISEZ PAS
L’APPAREIL si le cordon d’alimentation est endommagé.
Service
Consultez un technicien qualifié pour l’entretien de votre appareil.
safety-4v3.eps • Oct. 26/05
Page 3
1 2 3 4
A
B
C
D
4321
D
C
B
A
Title
Number RevisionSize
A4
Date: 10-Nov-2006
BLOCK-DIAG-TVM10-00-1v0.ai
Sheet of
File: Drawn By:
1
2
3
TONE
LIMITER
CD INPUT
TREETER
WOOFER
HEAD
PHONES
POEWR
AMP
INPUT1
INPUT2
VOLUME
VOLUME
LOW LOW
MID MID
HI HI
POWER SUPPLY
DC
CHARGER
SMART
CHARGE
CHARGING
CIRCUIT
CHARGING
INDICATOR
BATTERY
BATTERY
INDICATOR

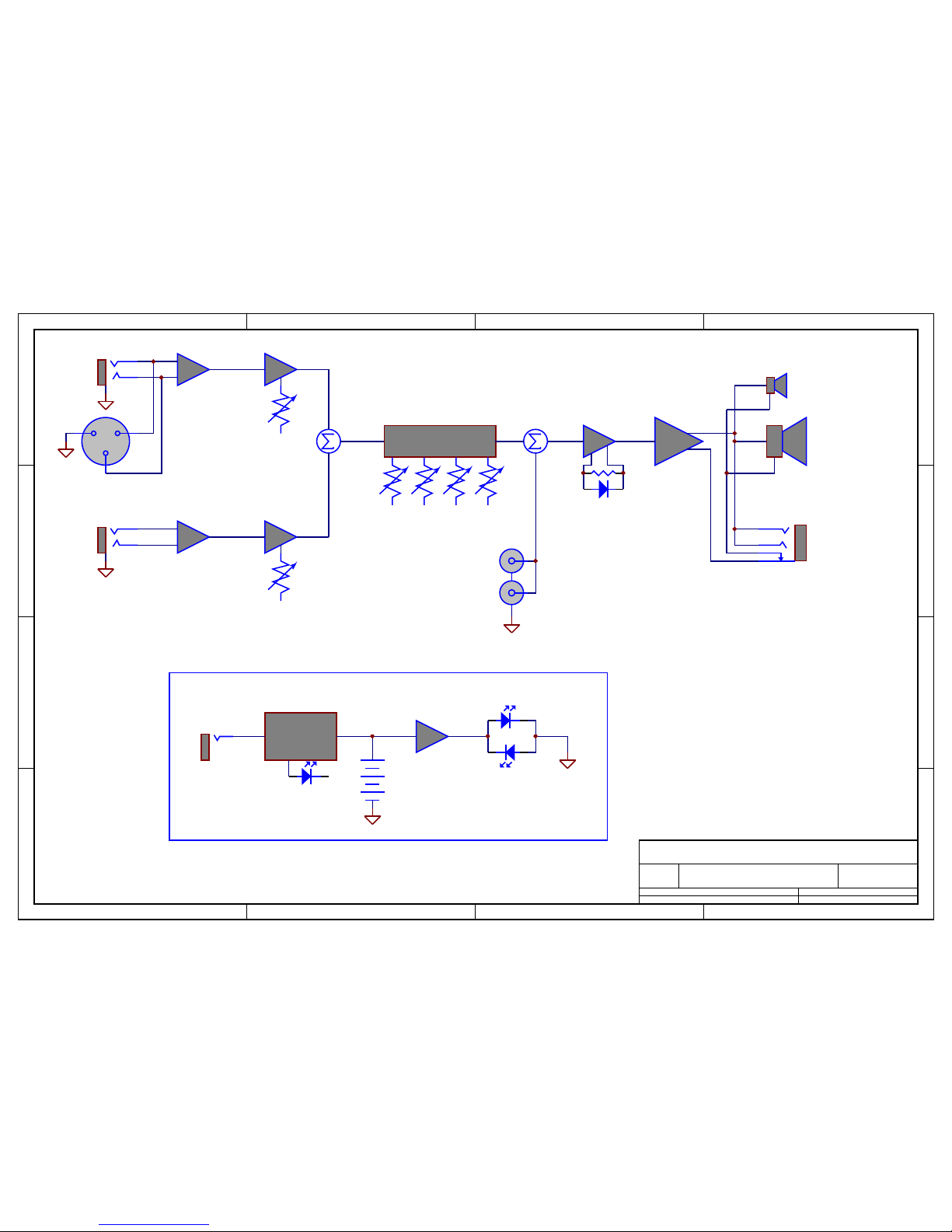

SYSTEM BLOCK DIAGRAM
TVM10
Page 4
1 2 3 4
A
B
C
D
4321
D
C
B
A
Title
Number RevisionSize
Date: 10-N
SCHEMATIC-TVM10-Main-Board-00-1v0.ai
ov-2006 Sheet of
File:

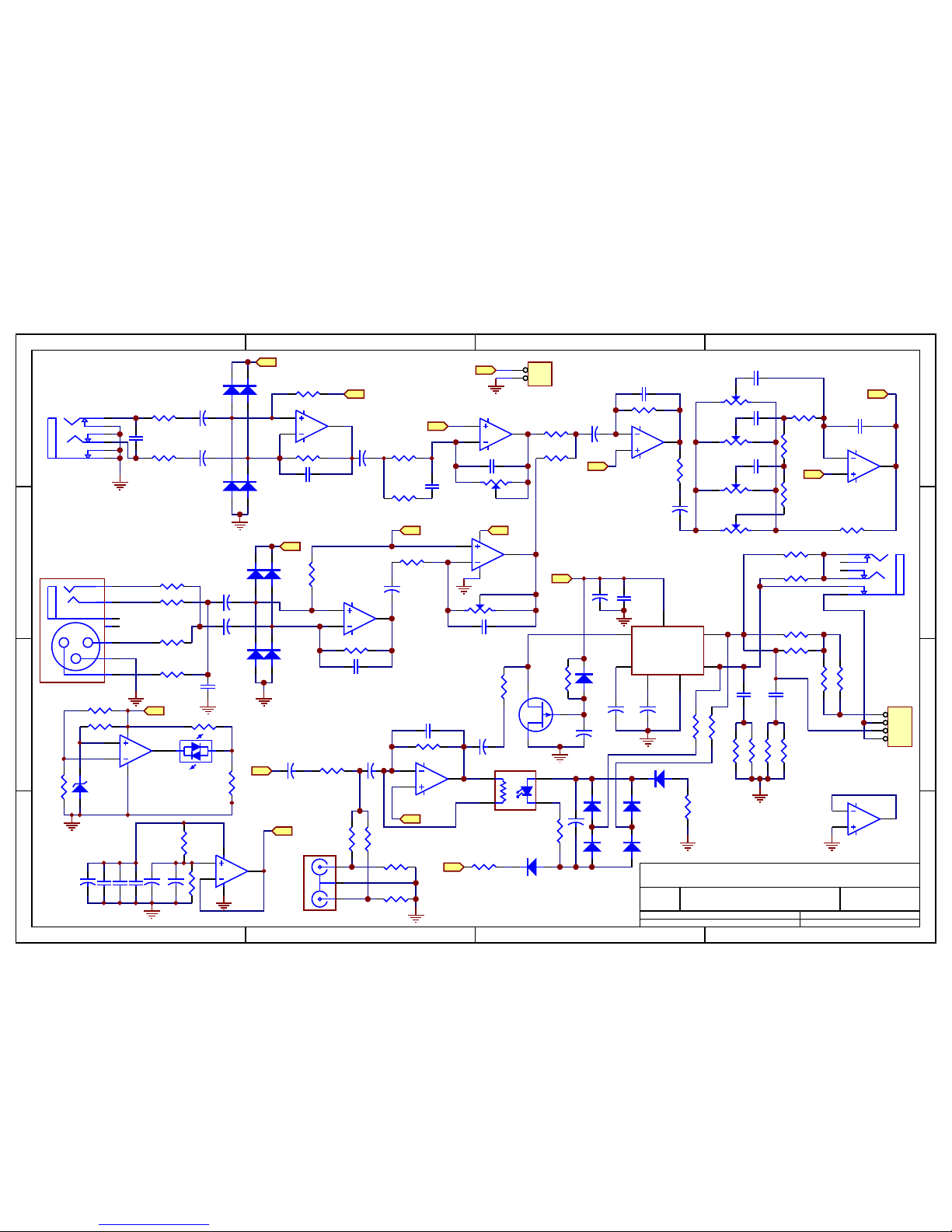

TVM10 MAIN BOARD
Drawn By:
R11
10K 1%
R12
10K 1%
C1A
470p
C10
10u/35V NP
D1
IN914B
5
6
1
3
4
2
SLEEVE
SLVE SW
TIP
TIP SW
RING SW
RING
JK2
PHONE JACK6P
1
2 3
1
2
3
4
5
6
7
JK1
PHO&XLR
D3
IN914B
D2
IN914BD4IN914B
3
2
1
4
1
1
U5A
TL074
5
6
7
U5B
TL074
10
9
8
U5C
TL074
12
13
14
U5D
TL074
3
2
1
4
1
1
U1A
TL074
5
6
7
U1B
TL074
10
9
8
U1C
TL074
12
13
14
U1D
TL074
3
2
1
8
4
U3A
NJM4558D
5
6
7
U3B
NJM4558D
C11
10u/35V NP
R14
10K 1%
R3
10K 1%
R4
1.74K 1%
R1
10K 1%
R6
10K 1%
R2
1.74K1%
R15
10K
C28
.22/100V
C27
.22/100V
C9 100P
C1
470P
C4A 470P
C30
0.047
C12
1u/35V
C2
10u/35V NP
D5
IN914B
D7
IN914B
D6
IN914BD8IN914B
C3
10u/35V NP
R13
10K 1%
R24
100K
R10
10K
R16
1K
R8
10K
C35
0.1
C20
470P
C4 470P
R9
10K
R7
10K
R5
10K 1%
R36
220
R17
15K
C5
1U/50V
C7
1U/50V
C13
1U/50V
C29
10U/35V
C26
1000U/16V
C25
22U/16V
C24
22U/16V
C22
10U/50V
C21
1U/50V
C18
1U/50V
P2 50KB
P1 50KB
P5
50KB
P3
50KB
P4
50KB
P6
50KB
C31
0.1
C32
0.47
C8 470P
C6 100P
C15
4700P
C14
0.033
C17
56P
C16
1000P
V+
V+
A
A
A
V+
A
R19
47K
R18
27K
R20
1K
R41
22K
A
2
3
1
JK5
RCA3P
1
2
3
4
5
6
7
+
--
OUT+
OUT-
VCC
GND
U4
TDA7240
B
1
2
3
4
OC1
VTL57C
R40
22K
R42
100K
R43
100K
R22
10K
R21
10K
A
B
5
6
1
3
4
2
SLEEVE
SLVE SW
TIP
TIP SW
RING SW
RING
JK4
PHONE JACK6P
D11
IN914B
D13
IN914B
D10
IN914B
D12
IN914B
D9
IN914B
D14
IN914B
D15
IN914B
R37
470
R23
10K
R25
4.7
R26
4.7
R27
4.7
R28
4.7
V+
G
S
D
Q5
J175
1
2
3
4
JP4
HEADER4
V+
R33
10 1/2W
R34
10 1/2W
R32
10 1/2W
R3110 1/2W
R38
4.7K
R39
4.7K
R30
47
R29
470
R44
100K
R45
100K
R50
560
R49
560
R47
27K
R46
10K
R48
470
A
C33
1U/35V
C34
10U/50V
ZD4
7.5V
21
LED2
RED/YEL
V+
C19
1U/50V
R35
470
1
2
JP5
HEADER2
V+
R15A
7.5K
C9A
0.0033
C23
4.7U/25V
Page 5
1 2 3 4
A
B
C
D
4321
D
C
B
A
Title
Number RevisionSize
A4
Date: 10-Nov-2006 Sheet of
File: Drawn By:
Q3
MPSA06
Q2
MPSA56
Q1
TIP32
CP2
104/100V
CP1
4700U/25V
CP3
10U/25V
ZD1
IN4740A 10V
1
2
JP2
HEADER2
RP2
180 10W
RP1
3R 10W
RP3
100
Rp6
1K
RP5
1K
RP4
1K
Dp2
IN5401
Dp1
IN5401
ZD2
IN5235B 6.8v
ZD3
IN5235B 6.8V
Q4
MPSA06
1
2
JP3
HEADER2
1
2
JP1
HEADER2
3
2
1
JK6
DC JACK
LED1
red
TO BATT
1
2
JP1
HEADER2
12V/7.2A
BATTERY

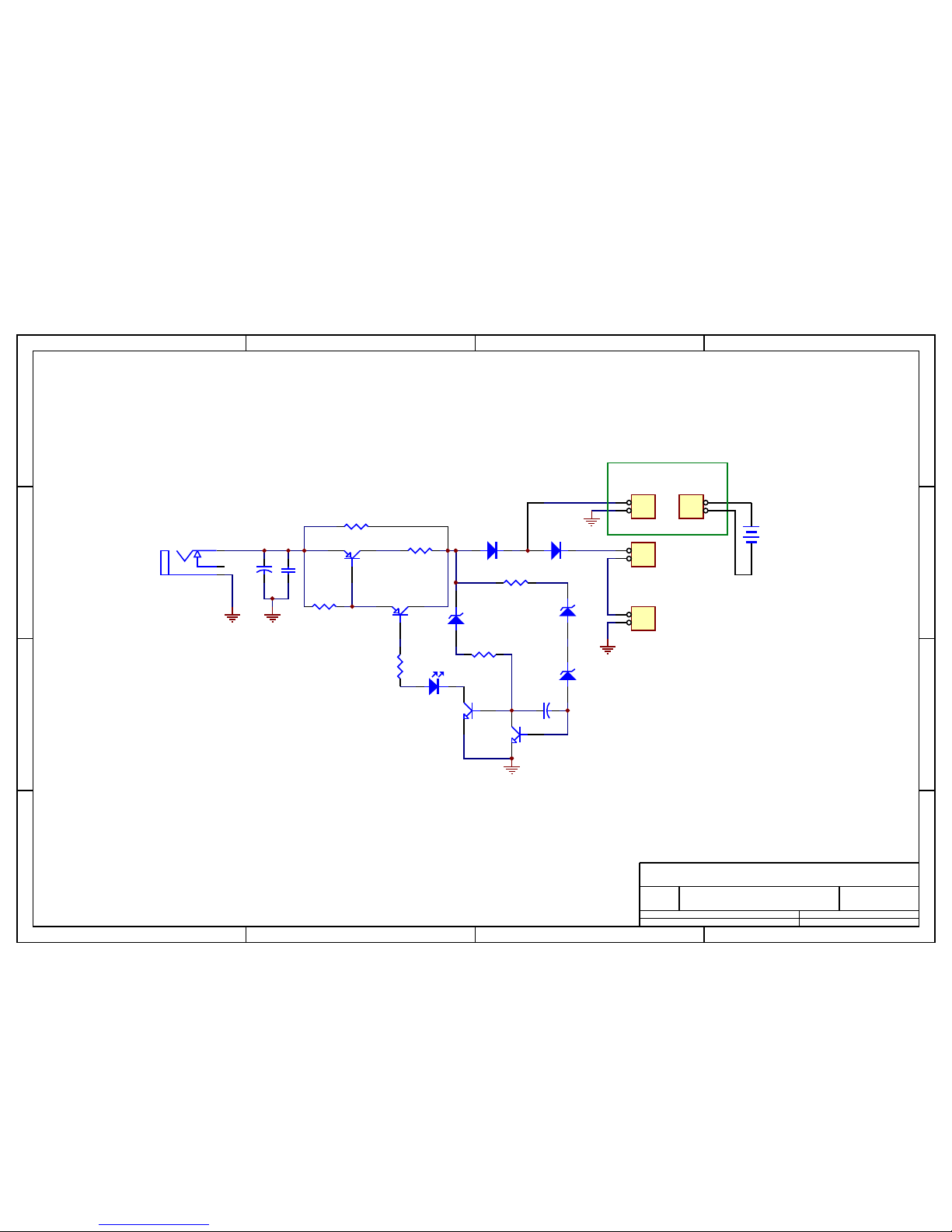

TVM10 POWER SUPPY
SCHEMATIC-TVM10-Power-Supply-00-1v0.ai
Page 6
WORLD HEADQUARTERS
CANADA
U.S.A.
Yorkville Sound
550 Granite Court
Pickering, Ontario
L1W-3Y8 CANADA
Voice: (905) 837-8481
Fax: (905) 837-8746
Yorkville Sound Inc.
4625 Witmer Industrial Estate
Niagara Falls, New York
14305 USA
Voice: (716) 297-2920
Fax: (716) 297-3689
