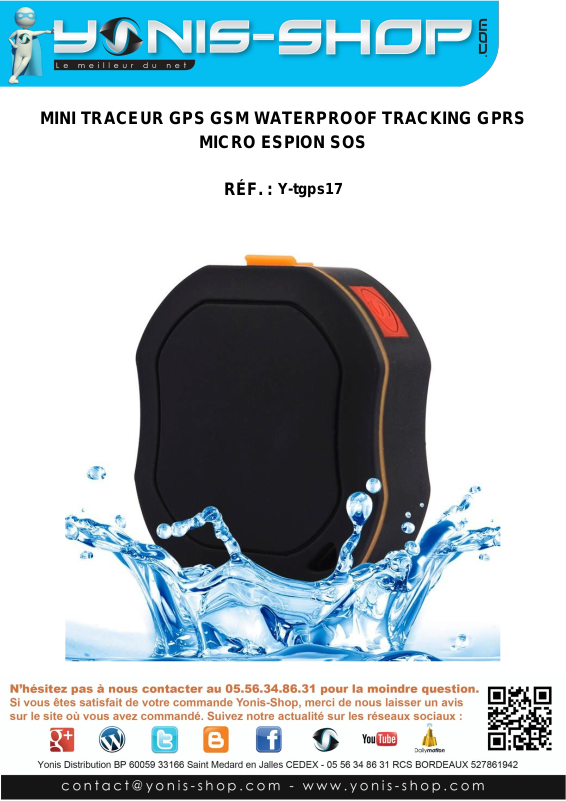

YONIS Y-TGPS17 User Manual [fr]

MINI TRACEUR GPS GSM WATERPROOF TRACKING GPRS

MICRO ESPION SOS

RÉF. :

Y-tgps17

1

Nous vous remercions d’avoir commandé sur Yonis-shop.com.

Pour toutes questions relatives à cet article, nous vous invitons à nous contacter :

- Via le formulaire de contact sur www.yonis-shop.com

- Via le site de votre achat (Ebay, Amazon, Cdiscount...Etc.)

- Par mail à [e-mail]

- Par téléphone au 05 56 34 86 31 de 10h00 à 19h00

MINI TRACEUR GPS GSM WATERPROOF TRACKING GPRS MICRO

ESPION SOS

RÉF. : Y-tgps17

SOMMAIRE

I – INTRODUCTION SUR LE PRODUIT .......................................................................................................................................... 2

1. PREFACE ................................................................................................................................................................................... 2

2. PRESENTATION DU TRACEUR ......................................................................................................................................................... 3

II – INSTALLATION ...................................................................................................................................................................... 4

1. INSTALLATION DE LA CARTE SIM .................................................................................................................................................... 4

2. ACTIVATION DU TRACEUR ............................................................................................................................................................. 5

3. INSTALLATION DU NUMERO ADMINISTRATEUR .................................................................................................................................. 5

4. CHANGEMENT MOT DE PASSE ........................................................................................................................................................ 5

5. LES NUMEROS SOS ..................................................................................................................................................................... 5

6. DEFINIR LE FUSEAU HORAIRE ......................................................................................................................................................... 6

III – LES FONCTIONNALITES ........................................................................................................................................................ 7

1. DEMANDE DE LOCALISATION ......................................................................................................................................................... 7

2. ECOUTE A DISTANCE .................................................................................................................................................................... 8

3. PERIMETRE DE SECURITE ............................................................................................................................................................... 8

4. DETECTION DE MOUVEMENT ......................................................................................................................................................... 8

5. ALARME D’EXCES DE VITESSE ......................................................................................................................................................... 9

6. MODES DE FONCTIONNEMENT ...................................................................................................................................................... 9

7. REINITIALISER LE TRACEUR GPS ET VALEUR D’USINE .......................................................................................................................... 9

IV – TRAÇAGE EN LIGNE ............................................................................................................................................................ 10

1. CONFIGURATION DU TRACEUR POUR LE SUIVI EN LIGNE ..................................................................................................................... 10

2. INTERFACE WEB ....................................................................................................................................................................... 11

3. APPLICATION MOBILE ................................................................................................................................................................ 12

TABLEAU RECAPITULATIF DES REQUETES ................................................................................................................................. 16

2

I – Introduction sur le produit

1. Préface

Lors de sa première utilisation, nous vous conseillons de charger le traceur pendant environ
12 heures sur un port USB (d’un ordinateur) ou sur le secteur via le chargeur secteur/USB
(fourni dans le pack). Pour les recharges suivantes 3 à 5 heures suffiront.
Pendant la charge, une LED rouge s’allume.

Les différentes fonctions de ce traceur vont être reprises tout au long de cette notice explicative.
Nous vous invitons à la lire avec attention pour pouvoir profiter au mieux de toutes les
fonctionnalités de cet appareil.

Ce traceur fonctionne grâce aux satellites GPS et aux réseaux GSM / GPRS existants, il peut
localiser et surveiller les cibles à distance par SMS ou Internet. Il utilise l’une des technologies
GPS les plus avancées comme l’A-GPS double positionnement.

Pour pouvoir utiliser cet appareil il faudra obligatoirement vous procurer une carte SIM valide

pour pouvoir communiquer avec ce dernier afin d’avoir les positions GPS ou d’utiliser l’écoute à

distance. Attention : Il faut IMPERATIVEMENT que le code PIN de votre carte SIM soit
désactivé avant toute utilisation ! Si votre carte SIM est toute neuve, il vous faudra également
activer les données cellulaires dans un téléphone mobile avant l’insertion de celle-ci dans votre
traceur.

²

Différentes fonctions :

- Localisation instantanée par SMS

- Localisation instantanée par Appel

- SOS

- Alarme d’excès de vitesse

- Détection de mouvement

- Périmètre de sécurité

- Micro espion GSM

- Détection de vibration / Effraction

- Total de la distance parcourue

Yonis Shop vous rappelle qu'il est de la responsabilité des utilisateurs de faire un usage conforme aux lois en vigueur dans leur
pays des articles achetés auprès de notre société.
NOS ANNONCES SONT RÉALISÉES POUR PROMOUVOIR DES SYSTÈMES PERMETTANT DE RÉALISER DES
ENREGISTREMENTS, DES ÉCOUTES OU DES LOCALISATIONS CONFORMES A LA LOI (Article 226 et suivants du code
pénal), C'EST A DIRE AVEC LE CONSENTEMENT DES PERSONNES CONCERNÉES, LE CAS ÉCHÉANT, LA LOI N'INTERDIT
PAS L'USAGE DE TELS DISPOSITIFS POUR UN USAGE PERSONNEL ET PRIVE OU CONSENTI.

2. Présentation du traceur

Indication des statuts de LEDs

Signification

LED gauche verte éteinte

Appareil éteint ou en veille

LED gauche verte constamment allumée

Pas de Signal GPRS

LED gauche verte clignote

Communication GSM/GPRS établie

LED centrale rouge éteinte

Entièrement chargé

LED centrale rouge constamment allumée

Recharge en cours

LED centrale rouge clignote

Batterie faible

LED droite bleue éteinte

Appareil éteint ou en veille

LED droite bleue constamment allumée

Recherche d’un signal GPS

LED droite bleue clignote

Localisation GPS établie

3

II – Installation

1. Installation de la carte SIM

Une fois la carte SIM procurée et dès que vous l’avez créditée vous pouvez procéder à son installation.

Dévissez les 4 vis aux quatre coins du traceur à l’aide d’un tournevis cruciforme.

4

Une fois le cache retiré, vous pourrez alors insérer la carte SIM dans l’emplacement prévu.
Faites coulissez la pièce métallique dans le sens de la flèche « OPEN » inscrite dessus et relevez-la. Placez alors la
carte SIM dans la fente, rabattez la pièce métallique et faites-la coulisser dans le sens de la flèche « CLOSE ».

Si vous possédez une micro SIM, vous devrez utiliser un adaptateur SIM pour pouvoir l’insérer dans le traceur :

Assurez-vous de placer la carte SIM avec la face de la puce vers le bas et dans le bon sens.
Repositionnez le cache et revissez les quatre vis. Veillez à ne pas perdre ou oublier les joints avec les vis pour assurer
l’étanchéité du traceur.

5

2. Activation du traceur

Placez le traceur en plein air et appuyez sur le bouton ON/OFF pendant 3 secondes, les LEDs vont s’allumer. Le
traceur commencera à chercher automatiquement les signaux GPS et GSM.

Grâce aux LEDs vous pourrez connaître le statut du traceur (voir tableau d’indication des statuts en page 3). Une fois

la connexion GPS établie, vous pourrez alors procéder à la configuration de votre traceur.

3. Installation du numéro administrateur

a. Ajouter un numéro administrateur

Tout d’abord il faut savoir que le mot de passe par défaut est 123456.

Voici les instructions pour paramétrer le numéro administrateur. Ce numéro aura toutes les autorisations pour
envoyer les requêtes au traceur.

Il faut envoyer par message la requête suivante au numéro de la puce que vous avez préalablement insérée

dans le traceur : admin+mot de passe+espace+indicatif pays+numéro téléphone

Exemple : « admin123456 330612345678 »

Le traceur répondra à votre message avec : « admin ok »

Note : Seul le numéro admin peut ensuite ajouter des numéros SOS et paramétrer le traceur. Vérifiez bien la syntaxe
lors de l’enregistrement du numéro admin.

b. Supprimer numéro administrateur

Voici la requête pour supprimer le numéro administrateur : noadmin+mot de passe

4. Changement du mot de passe

Veillez à changer votre mot de passe une fois que le numéro admin est paramétré :

Voici la requête : password+ancien mot de passe+espace+nouveau mot de passe

Exemple : « password123456 000000 »

Vous recevrez alors un message du traceur avec : « password ok »

5. Les numéros SOS

a. Ajouter des numéros SOS

Les numéros SOS seront les numéros qui recevront un message de détresse avec les coordonnées du traceur
lorsqu’une personne appuiera sur le bouton SOS.

Voici la requête pour ajouter un numéro : sos+mot de passe+espace+indicatif pays+numero de téléphone sos
