Yellow Jacket 18975, 18985, 18971, 18981 User Guide

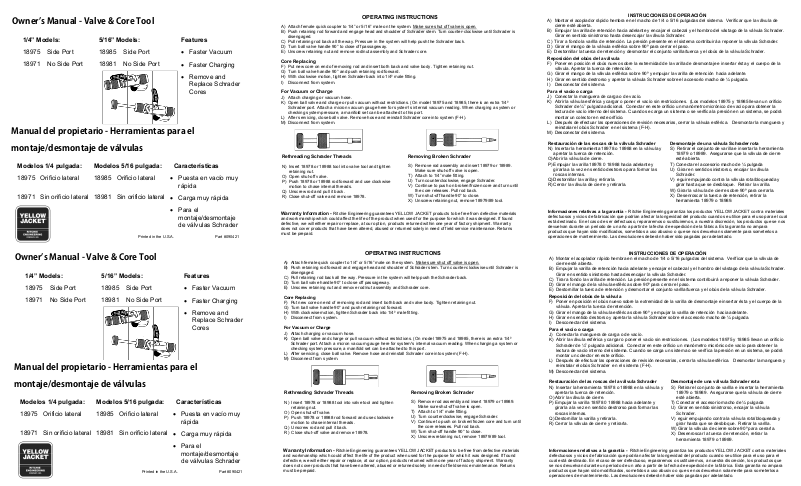

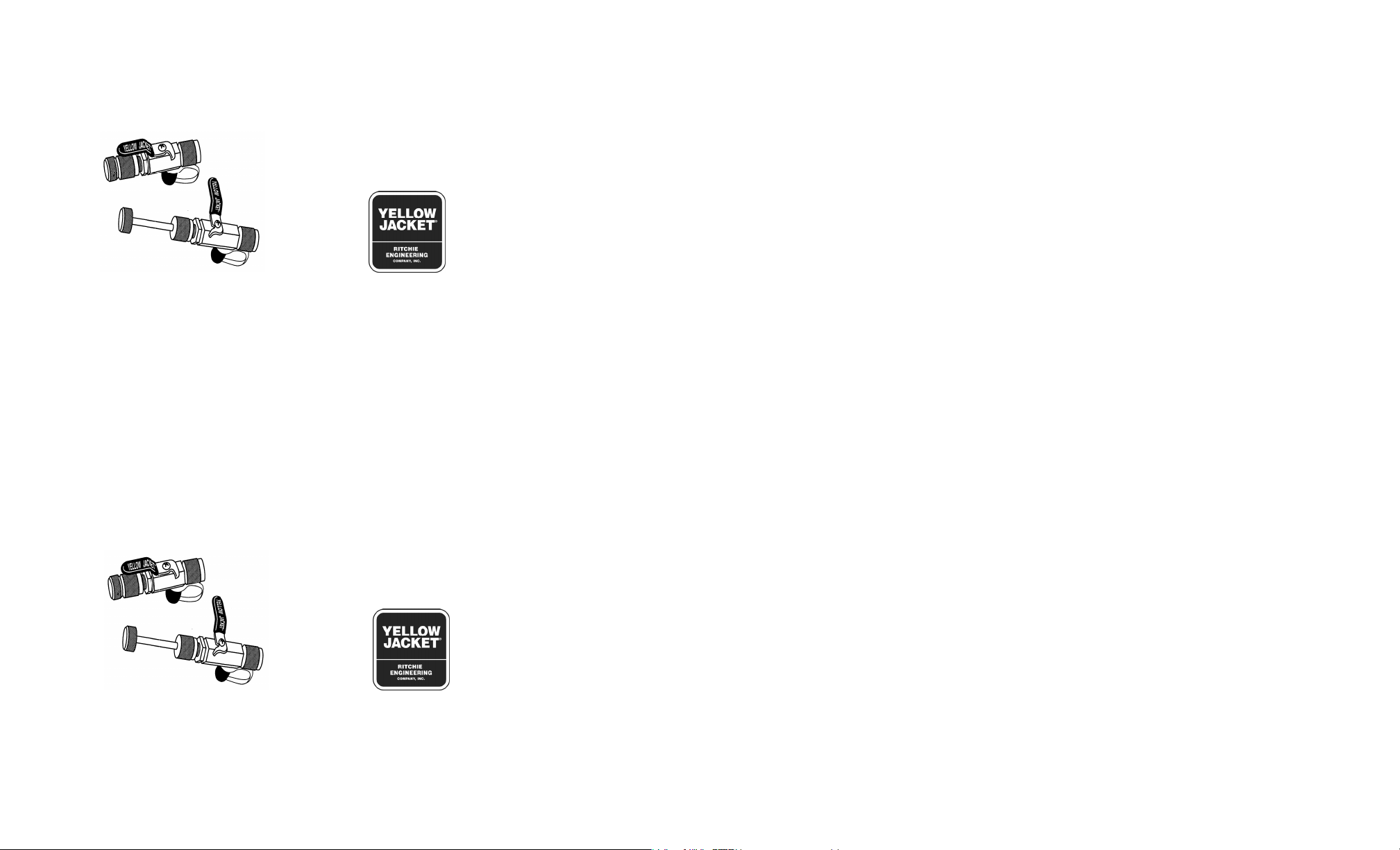

OwnerʼsManual-Valve&CoreTool

1/4” Models: 5/16” Models: Features

18975 Side Port 18985 Side Port

18971 No Side Port 18981 No Side Port

• Faster Vacuum

• Faster Charging

• Remove and

Replace Schrader
Cores



Manualdelpropietario-Herramientasparael

montaje/desmontajedeválvulas

Modelos 1/4 pulgada: Modelos 5/16 pulgada: Características

18975 Orificio lateral 18985 Orificio lateral

18971 Sin orificio lateral 18981 Sin orificio lateral



• Puesta en vacío muy
rápida

• Carga muy rápida

• Para el

montaje/desmontaje
de válvulas Schrader

Printed in the U.S.A. Part #090421

OPERATING INSTRUCTIONS

A) Attach female quick coupler to 1/4” or 5/16” male on the system. Make sure shut off valve is open.
B) Push retaining rod forward and engage head and shoulder of Schrader stem. Turn counter-clockwise until Schrader is

disengaged.
C) Pull retaining rod back all the way. Pressure in the system will help push the Schrader back.
D) Turn ball valve handle 90° to close off passageway.
E) Unscrew retaining nut and remove rod/nut assembly and Schrader core.

Core Replacing

F) Put new core on end of removing rod and insert both back and valve body. Tighten retaining nut.
G) Turn ball valve handle 90° and push retaining rod forward.
H) With clockwise motion, tighten Schrader back into 1/4² male fitting.
I) Disconnect from system.

For Vacuum or Charge

J) Attach charging or vacuum hose.
K) Open ball valve and charge or pull vacuum without restrictions. (On model 18975 and 18985, there is an extra 1/4²

Schrader port. Attach a micron vacuum gauge here for system¹s internal vacuum reading. When charging a system or

checking system pressure, a manifold set can be attached to this port.
L) After servicing, close ball valve. Remove hose and reinstall Schrader core into system (F-H).
M) Disconnect from system.

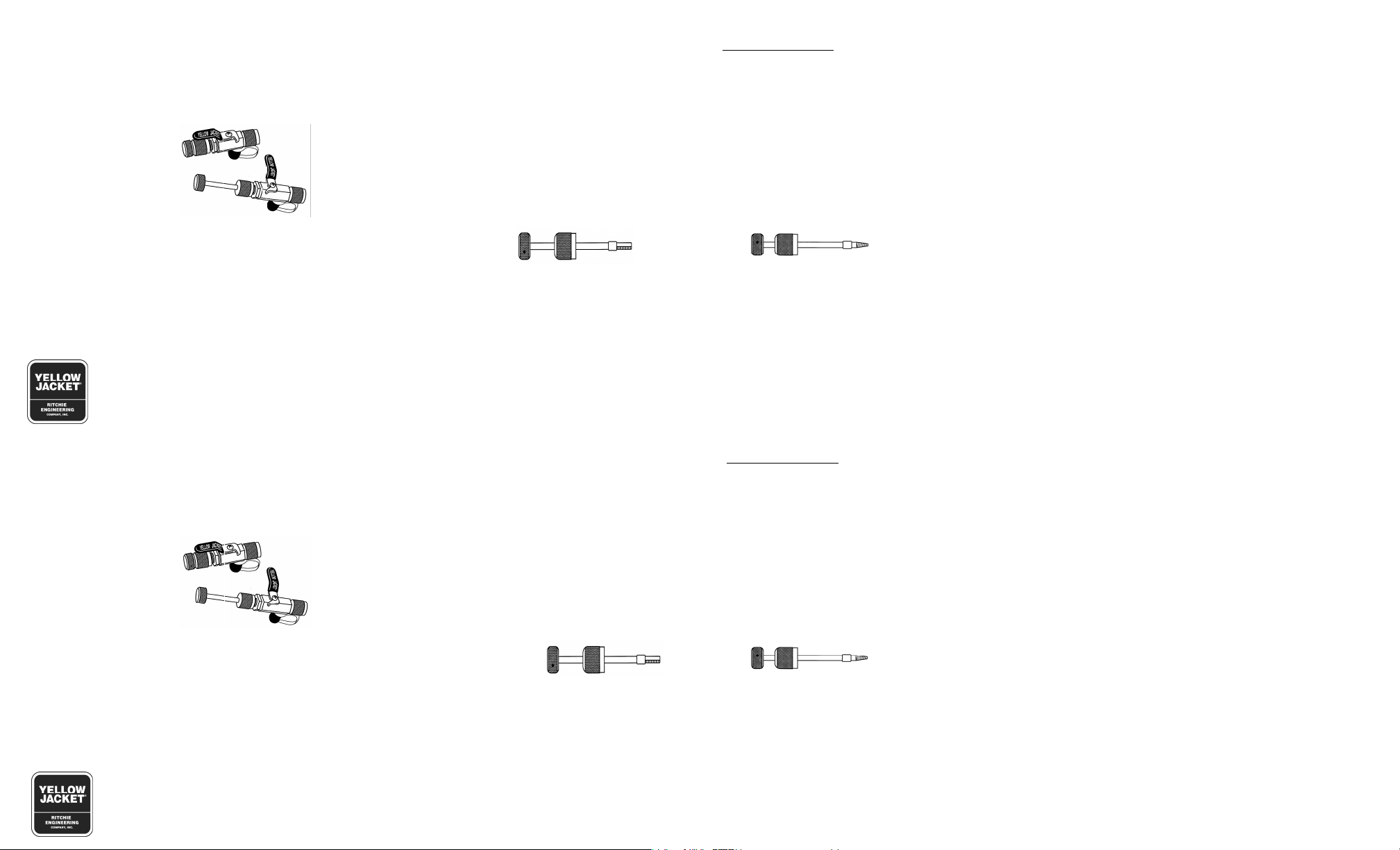

Rethreading Schrader Threads

N) Insert 18978 or 18988 tool into valve tool and tighten

retaining nut.
O) Open shut-off valve.
P) Push 18978 or 18988 rod forward and use clockwise

motion to chase internal threads.
Q) Unscrew rod and pull it back.
R) Close shut-off valve and remove 18978

Warranty Information - Ritchie Engineering guarantees YELLOW JACKET products to be free from defective materials

and workmanship which could affect the life of the product when used for the purpose for which it was designed. If found
defective, we will either repair or replace, at our option, products returned within one year of factory shipment. Warranty
does not cover products that have been altered, abused or returned solely in need of field service maintenance. Returns
must be prepaid.

.

Removing Broken Schrader

S) Remove rod assembly and insert 18979 or 18989.

Make sure shut-off valve is open.
T) Attach to 1/4” male fitting.
U) Turn counterclockwise, engage Schrader.
V) Continue to push on broken/frozen core and turn until

the core releases. Pull rod back.
W) Turn shut-off handle 90° to close.
X) Unscrew retaining nut, remove 18979/89 tool.

A) Montar el acoplador rápido hembra en el macho de 1/4 o 5/16 pulgadas del sistema. Verificar que la válvula de

cierre esté abierta.

B) Empujar la varilla de retención hacia adelante y encajar el cabezal y el hombro del vástago de la válvula Schrader.

Girar en sentido sinistrorso hasta desencajar la válvula Schrader.
C) Tirar a fondo la varilla de retención. La presión presente en el sistema contribuirá a reponer la válvula Schrader.
D) Girar el mango de la válvula esférica sobre 90º para cerrar el paso.
E) Destornillar la tuerca de retención y desmontar el conjunto varilla/tuerca y el obús de la válvula Schrader.

Reposición del obús de la válvula

F) Poner en posición el obús nuevo sobre la extremidad de la varilla de desmontaje e insertar ésta y el cuerpo de la

válvula. Apretar la tuerca de retención.
G) Girar el mango de la válvula esférica sobre 90º y empujar la varilla de retención hacia adelante.
H) Girar en sentido destrorso y apretar la válvula Schrader sobre el accesorio macho de ¼ pulgada.
I) Desconectar del sistema.

Para el vacío o carga

J) Conectar la manguera de carga o de vacío.
K) Abrir la válvula esférica y cargar o poner el vacío sin restricciones. (Los modelos 18975 y 18985 llevan un orificio

Schrader de ¼” pulgada adicional. Conectar en este orificio un manómetro micrónico de vacío para obtener la

lectura de vacío interno del sistema. Cuando se carga un sistema o se verifica la presión en un sistema, se podrá

montar un colector en este orificio.
L) Después de efectuar las operaciones de revisión necesarias, cerrar la válvula esférica. Desmontar la manguera y

reinstalar el obús Schrader en el sistema (F-H).
M) Desconectar del sistema.

Restauración de las roscas de la válvula Schrader

N) Insertar la herramienta 18978 o 18988 en la válvula y

apretar la tuerca de retención.
O) Abrir la válvula de cierre.
P) Empujar la varilla 18978 0 18988 hacia adelante y

girarla a la vez en sentido destrorso para formar las

roscas internas.
Q) Destornillar la varilla y retirarla.
R) Cerrar la válvula de cierre y retirarla.

Informaciones relativas a la garantía - Ritchie Engineering garantiza los productos YELLOW JACKET contra materiales
defectuosos y vicios de fabricación que podrían afectar la longevidad del producto cuando se utilice para el uso para el cual
está destinado. En el caso de ser defectuoso, repararemos o sustituiremos, a nuestra discreción, los productos que se nos
devuelvan durante un período de un año a partir de la fecha de expedición de la fábrica. Esta garantía no ampara
productos que hayan sido modificados, sometidos a uso abusivo o que se nos devuelvan solamente para someterlos a
operaciones de mantenimiento. Las devoluciones deberán haber sido pagadas por adelantado.

INSTRUCCIONES DE OPERACIÓN

Desmontaje de una válvula Schrader rota

S) Retirar el conjunto de varilla e insertar la herramienta

18979 o 18989. Asegurarse que la válvula de cierre

esté abierta.
T) Conectar el accesorio macho de ¼ pulgada
U) Girar en sentido sinistrorso, encajar la válvula

Schrader.
V) eguir empujando contra la válvula rota/bloqueada y

girar hasta que se desbloque. Retirar la varilla.
W) Girar la válvula de cierre sobre 90º para cerrarla.
X) Desenroscar la tuerca de retención, retirar la

herramienta 18979 o 18989.

OwnerʼsManual-Valve&CoreTool

1/4” Models: 5/16” Models: Features

18975 Side Port 18985 Side Port

18971 No Side Port 18981 No Side Port

• Faster Vacuum

• Faster Charging

• Remove and

Replace Schrader
Cores



Manualdelpropietario-Herramientasparael

montaje/desmontajedeválvulas

Modelos 1/4 pulgada: Modelos 5/16 pulgada: Características

18975 Orificio lateral 18985 Orificio lateral

18971 Sin orificio lateral 18981 Sin orificio lateral

Printed in the U.S.A. Part #090421

• Puesta en vacío muy
rápida

• Carga muy rápida

• Para el

montaje/desmontaje
de válvulas Schrader

OPERATING INSTRUCTIONS

A) Attach female quick coupler to 1/4” or 5/16” male on the system. Make sure shut off valve is open.
B) Push retaining rod forward and engage head and shoulder of Schrader stem. Turn counter-clockwise until Schrader is

disengaged.
C) Pull retaining rod back all the way. Pressure in the system will help push the Schrader back.
D) Turn ball valve handle 90° to close off passageway.
E) Unscrew retaining nut and remove rod/nut assembly and Schrader core.

Core Replacing

F) Put new core on end of removing rod and insert both back and valve body. Tighten retaining nut.
G) Turn ball valve handle 90° and push retaining rod forward.
H) With clockwise motion, tighten Schrader back into 1/4² male fitting.
I) Disconnect from system.

For Vacuum or Charge

J) Attach charging or vacuum hose.
K) Open ball valve and charge or pull vacuum without restrictions. (On model 18975 and 18985, there is an extra 1/4²

Schrader port. Attach a micron vacuum gauge here for system¹s internal vacuum reading. When charging a system or

checking system pressure, a manifold set can be attached to this port.
L) After servicing, close ball valve. Remove hose and reinstall Schrader core into system (F-H).
M) Disconnect from system.

Rethreading Schrader Threads

N) Insert 18978 or 18988 tool into valve tool and tighten

retaining nut.
O) Open shut-off valve.
P) Push 18978 or 18988 rod forward and use clockwise

motion to chase internal threads.
Q) Unscrew rod and pull it back.
R) Close shut-off valve and remove 18978

Warranty Information - Ritchie Engineering guarantees YELLOW JACKET products to be free from defective materials

and workmanship which could affect the life of the product when used for the purpose for which it was designed. If found
defective, we will either repair or replace, at our option, products returned within one year of factory shipment. Warranty
does not cover products that have been altered, abused or returned solely in need of field service maintenance. Returns
must be prepaid.

.

Removing Broken Schrader

S) Remove rod assembly and insert 18979 or 18989.

Make sure shut-off valve is open.
T) Attach to 1/4” male fitting.
U) Turn counterclockwise, engage Schrader.
V) Continue to push on broken/frozen core and turn until

the core releases. Pull rod back.
W) Turn shut-off handle 90° to close.
X) Unscrew retaining nut, remove 18979/89 tool.

A) Montar el acoplador rápido hembra en el macho de 1/4 o 5/16 pulgadas del sistema. Verificar que la válvula de

cierre esté abierta.

B) Empujar la varilla de retención hacia adelante y encajar el cabezal y el hombro del vástago de la válvula Schrader.

Girar en sentido sinistrorso hasta desencajar la válvula Schrader.
C) Tirar a fondo la varilla de retención. La presión presente en el sistema contribuirá a reponer la válvula Schrader.
D) Girar el mango de la válvula esférica sobre 90º para cerrar el paso.
E) Destornillar la tuerca de retención y desmontar el conjunto varilla/tuerca y el obús de la válvula Schrader.

Reposición del obús de la válvula

F) Poner en posición el obús nuevo sobre la extremidad de la varilla de desmontaje e insertar ésta y el cuerpo de la

válvula. Apretar la tuerca de retención.
G) Girar el mango de la válvula esférica sobre 90º y empujar la varilla de retención hacia adelante.
H) Girar en sentido destrorso y apretar la válvula Schrader sobre el accesorio macho de ¼ pulgada.
I) Desconectar del sistema.

Para el vacío o carga

J) Conectar la manguera de carga o de vacío.
K) Abrir la válvula esférica y cargar o poner el vacío sin restricciones. (Los modelos 18975 y 18985 llevan un orificio

Schrader de ¼” pulgada adicional. Conectar en este orificio un manómetro micrónico de vacío para obtener la

lectura de vacío interno del sistema. Cuando se carga un sistema o se verifica la presión en un sistema, se podrá

montar un colector en este orificio.
L) Después de efectuar las operaciones de revisión necesarias, cerrar la válvula esférica. Desmontar la manguera y

reinstalar el obús Schrader en el sistema (F-H).
M) Desconectar del sistema.

Restauración de las roscas de la válvula Schrader

N) Insertar la herramienta 18978 o 18988 en la válvula y

apretar la tuerca de retención.
O) Abrir la válvula de cierre.
P) Empujar la varilla 18978 0 18988 hacia adelante y

girarla a la vez en sentido destrorso para formar las

roscas internas.
Q) Destornillar la varilla y retirarla.
R) Cerrar la válvula de cierre y retirarla.

Informaciones relativas a la garantía - Ritchie Engineering garantiza los productos YELLOW JACKET contra materiales
defectuosos y vicios de fabricación que podrían afectar la longevidad del producto cuando se utilice para el uso para el
cual está destinado. En el caso de ser defectuoso, repararemos o sustituiremos, a nuestra discreción, los productos que
se nos devuelvan durante un período de un año a partir de la fecha de expedición de la fábrica. Esta garantía no ampara
productos que hayan sido modificados, sometidos a uso abusivo o que se nos devuelvan solamente para someterlos a
operaciones de mantenimiento. Las devoluciones deberán haber sido pagadas por adelantado.

INSTRUCCIONES DE OPERACIÓN

Desmontaje de una válvula Schrader rota

S) Retirar el conjunto de varilla e insertar la herramienta

18979 o 18989. Asegurarse que la válvula de cierre

esté abierta.
T) Conectar el accesorio macho de ¼ pulgada
U) Girar en sentido sinistrorso, encajar la válvula

Schrader.
V) eguir empujando contra la válvula rota/bloqueada y

girar hasta que se desbloque. Retirar la varilla.
W) Girar la válvula de cierre sobre 90º para cerrarla.
X) Desenroscar la tuerca de retención, retirar la

herramienta 18979 o 18989.

Manueldupropriétaire-Outildemontage/démontagepourvalves



Modèles 1/4'' : Modèles 5/16'' : Caractéristiques

18975 Orifice latéral 18985 Orifice latéral

18971 Pas d'orifice
latéral

18981 Pas d'orifice
latéral

• Mise sous vide plus rapide

• Remplissage plus rapide

• Pour le démontage/ remontage

des valves Schrader

BenutzerhandbuchVentil-undKernwerkzeug

Modelle mit 1/4 Zoll: Modelle mit 5/16 Zoll: Funktionen

Nr. 18975 mit
Seitenanschluss

Nr. 18971 ohne
Seitenanschluss

Nr. 18985 mit
Seitenanschluss

Nr. 18981 ohne
Seitenanschluss

• Schnellere Unterdruckerzeugung

• Schnelleres Befüllen

• Entfernen und Ersetzen von

Schrader-Kernen

A) Stecken Sie den Schnellverbin der in den Systemanschluss (1/4 oder 5/16 Zoll) ein, und achten Sie darauf, dass das

Abschaltventil geöffnet ist.

B) Drücken Sie den Sicherungsstab nac h vorn, und lassen Sie den Kopf und die Sch ulter der Schrader-Spindel einrasten. Drehen

Sie die Schrader-Spindel gegen den Uhr zeigersinn, bis sie sich trennt.

C) Ziehen Sie den Sicherungsstab vollständig zur ück. Der im System vorhandene Druck unterstüt zt das Ausdrücken der Schrader-

Spindel.
D) Drehen Sie zum Schließen des Durchgangs den Kugel ventilgriff um 90 Grad.
E) Schrauben Sie die Sicherungsm utter ab, und entfernen Sie die Stab-/Muttergruppe zusammen mit dem Schrader-Ker n.

Auswechseln des Kerns
F) Setzen Sie einen neuen Kern auf das Ende des Abziehstabs, und set zen Sie beide in den Ventilkörper ein. Ziehen Sie die

Sicherungsmutter fest.
G) Dr ehen Sie den Kugelventilgriff um 90 Grad, und drück en Sie den Sicherungsstab nach vorn.
H) Ziehen Sie den Schrader-Kern im Uhrzeigersinn im Viertelzollanschluss fest.
I) Trennen S ie das System.

Für Unterdruck- oder Befüllungsbetrieb

J) Schließen Sie die Druck-/Unterdruckschlauchleitung an.
K) Öffnen Sie das Kugelventil, und erzeugen Sie einen Druck oder Unterdruck ohne Begrenzung. (Die Modelle Nr. 18975 und Nr.

18985 haben einen zusätzlichen Schr ader-Anschluss von 1/4 Zoll. Schließen Sie hier ein Mikro-Vakuumm eter zum Messen des

internen Systemunterdrucks an. Zum Befüllen des Systems oder zum Überprüfen des Systemdruck s kann an diesen Anschluss

ein Verteilerkrümmer angeschlossen werden.
L) Schließ en Sie nun das Kugelventil, entfernen Sie die S chlauchleitung, und setzen Sie den Schrader-K ern ein (vgl. F bis H).
M) Trennen Sie das S ystem.

Nachschneiden von Schrader-Gewinden

N) Setzen Sie Werkzeug Nr. 18978 oder Nr. 18988 in das Ventilwerkzeug ein, und ziehen Sie die Sicherungs mutter an.
O) Öffnen Sie das Absperrventil.
P) Drücken Sie den Stab Nr. 18978 oder Nr . 18988 nach vorn, und schneiden Sie das Innenge winde im Uhrzeigersinn nach.
Q) Schraub en Sie den Stab ab, und ziehen Sie ihn zurück.
R) Schließen Sie das Absperrventil, und entfernen Si e Werkzeug Nr. 18978.

Ausbauen des defekten Schrader-Kerns

S) Entfernen Sie die Stabgruppe, und s etzen Sie Werkzeug Nr. 18979 oder Nr. 18989 ein. Achten Sie darauf, dass das

Absperrventil geöffnet ist.
T) Stecken Sie den Vier telzollverbinder auf.
U) Drehen Sie den Schrader-Stab gegen den Uhrzeigersinn ein.
V) Drücken Sie weiter auf den gebrochenen oder fes tgefressenen Kern, und drehen Sie ihn, bis er s ich lockert. Ziehen Sie den Stab

zurück.
W) Schließen Sie den Kugelventilgriff durch Dr ehen um 90 Grad.
X) Lösen Sie die Sicherungsmutter, und entfernen Sie das Werkzeug Nr. 18979 oder Nr. 18989.

Garantieerklärung

Ritchie Engineering gewährleistet, d ass Produkte von YELLOW JACKET frei von Material- und Verarbeitungsfehlern sind, welc he die
Lebensdauer des betreffenden Produk ts bei Verwendung für den vorgesehenen Zweck beeintr ächtigen könnten. Ritchie Engineering
repariert oder ersetzt in eigenem Ermessen für schadhaft befundene und innerhalb ei nes Jahres nach Auslieferung eingesandte
Produkte. Die Garantie gilt nicht für Pro dukte, die geändert oder missbraucht worden sind o der lediglich wartungs-bedürftig sind. Die
Kosten für die Rücksendung sind im voraus vom Kunden zu begleichen.

GEBRAUCHSANLEITUNG

A) Montez le raccord rapide femelle sur le r accord mâle 1/4” ou 5/16” du système. Assur ez-vous que le robinet d’arrêt est ouvert.
B) Poussez la tige de retenue vers l’avant, et enfoncez-la dans la tête et dans l'épaulement de la valve Schr ader. Tournez dans le

sens inverse des aiguilles d’une m ontre jusqu'à ce que la valve Schrader soit sortie.
C) Tirez à fond la tige de retenue. La pression présente dans le système c ontribuera à repousser la valve Schrader.
D) Tournez la poignée du robinet sphérique sur 90° pour fermer le passage.
E) Dévissez l'écrou de retenue et retirez l'assemblage ti ge/écrou et la valve Schrader.

Remplacement de la valve
F) Mettez la valve neuve en place sur l'extrémité de la tige de démontage et insére z l'arrière et le corps de la valve. Serrez l'écr ou de

retenue.
G) Tour nez la poignée du robinet sphérique sur 90° et pous sez la tige de retenue vers l’avant.
H) Tournez dans le sens des aiguilles d’une montre pour serrer la val ve Schrader sur le raccord mâle 1/4”.
I) Débranche z du système.

Pour la mise sous vide ou le remplissage
J) Monte z le tuyau de remplissage ou de mise sous vide.
K) Ouvrez le robinet sphérique et remplissez ou mette z sous vide sans restrictions. (Les modèles 18975 et 18985 comportent un

orifice Schrader 1/4” additionne l. Montez un manomètre à vide micronique sur c et orifice pour obtenir une lecture du vide int erne

du système. Quand vous remplissez un s ystème ou quand vous vérifiez la pr ession dans un système, vous pouvez monter un

collecteur sur cet orifice.
L) Après avoir effectué les opérations d'entretien requises, ferm ez le robinet sphérique. Retirez le tu yau et remontez la valve

Schrader sur le système (F-H).
M) Débranchez du système.

Restauration des filetages de la valve Schrader

N) Enfonc ez l'outil 18978 ou 18988 dans la valve et serr ez l'écrou de retenue.
O) Ouvrez le robinet d'arrêt.
P) Poussez la tige 18978 ou 18988 vers l’avant et tournez dans le s ens des aiguilles d’une montre pour former des filetages internes.
Q) Dévissez la tige et retirez-la.
R) Ferm ez le robinet d'arrêt et retirez la tige 18978.

Dépose d'une valve Schrader cassée

S) Retirez l'assemblage de la tige et enfoncez l'outil 18979 ou 18989. Assurez-vous que le robinet d'arrêt est ouvert.
T) Montez sur le raccord mâle 1/4”.
U) Tour nez dans le sens inverse des aiguilles d’une montre pour la mise en place sur la valve Schrader.
V) Continuez à pousser contre la valve cassée/bloquée et tournez jus qu'à ce que la valve se débloque. Retirez l a tige.
W) Tournez la poignée du robinet d’arrêt sur 90° pour le fermer.
X) Dévissez l'écrou de retenue et retirez l'outil 18979 ou 18989.

Informations concernant la garantie

La société Ritchie Engineering garant it les produits YELLOW JACKET contre les défauts de matériaux et les vices de fabricati on qui
pourraient abréger la longévité du prod uit quand celui-ci est utilisé pour l'usage auquel il est destiné. S'ils s'avèrent défectueux, nous
réparerons ou remplacerons, à notre disc rétion, les produits renvoyés dans un délai d'un an à compter de la date d’expédition de
l’usine. Cette garantit ne couvre pas les produits qui ont été modifiés, soumis à un usage abusif ou renvoyés uniquement pour faire
l'objet d'opérations d'entretien. Les retours d oivent être payés d'avance.

INSTRUCTIONS D'UTILISATION

Manueldupropriétaire-Outildemontage/démontagepourvalves

Modèles 1/4'' : Modèles 5/16'' : Caractéristiques

18975 Orifice latéral 18985 Orifice latéral

18971 Pas d'orifice
latéral

18981 Pas d'orifice
latéral

• Mise sous vide plus rapide

• Remplissage plus rapide

• Pour le démontage/ remontage

des valves Schrader

BenutzerhandbuchVentil-undKernwerkzeug

Modelle mit 1/4 Zoll: Modelle mit 5/16 Zoll: Funktionen

Nr. 18975 mit
Seitenanschluss

Nr. 18971 ohne
Seitenanschluss

Nr. 18985 mit
Seitenanschluss

Nr. 18981 ohne
Seitenanschluss

• Schnellere Unterdruckerzeugung

• Schnelleres Befüllen

• Entfernen und Ersetzen von

Schrader-Kernen

A) Stecken Sie den Schnellverbin der in den Systemanschluss (1/4 oder 5/16 Zoll) ein, und achten Sie darauf, dass das

Abschaltventil geöffnet ist.

B) Drücken Sie den Sicherungsstab nac h vorn, und lassen Sie den Kopf und die Sch ulter der Schrader-Spindel einrasten. Drehen

Sie die Schrader-Spindel gegen den Uhr zeigersinn, bis sie sich trennt.

C) Ziehen Sie den Sicherungsstab vollständig zur ück. Der im System vorhandene Druck unterstüt zt das Ausdrücken der Schrader-

Spindel.
D) Drehen Sie zum Schließen des Durchgangs den Kugel ventilgriff um 90 Grad.
E) Schrauben Sie die Sicherungsm utter ab, und entfernen Sie die Stab-/Muttergruppe zusammen mit dem Schrader-Ker n.

Auswechseln des Kerns
F) Setzen Sie einen neuen Kern auf das Ende des Abziehstabs, und set zen Sie beide in den Ventilkörper ein. Ziehen Sie die

Sicherungsmutter fest.
G) Dr ehen Sie den Kugelventilgriff um 90 Grad, und drück en Sie den Sicherungsstab nach vorn.
H) Ziehen Sie den Schrader-Kern im Uhrzeigersinn im Viertelzollanschluss fest.
I) Trennen S ie das System.

Für Unterdruck- oder Befüllungsbetrieb

J) Schließen Sie die Druck-/Unterdruckschlauchleitung an.
K) Öffnen Sie das Kugelventil, und erzeugen Sie einen Druck oder Unterdruck ohne Begrenzung. (Die Modelle Nr. 18975 und Nr.

18985 haben einen zusätzlichen Schr ader-Anschluss von 1/4 Zoll. Schließen Sie hier ein Mikro-Vakuumm eter zum Messen des

internen Systemunterdrucks an. Zum Befüllen des Systems oder zum Überprüfen des Systemdruck s kann an diesen Anschluss

ein Verteilerkrümmer angeschlossen werden.
L) Schließ en Sie nun das Kugelventil, entfernen Sie die S chlauchleitung, und setzen Sie den Schrader-K ern ein (vgl. F bis H).
M) Trennen Sie das S ystem.

Nachschneiden von Schrader-Gewinden

N) Setzen Sie Werkzeug Nr. 18978 oder Nr. 18988 in das Ventilwerkzeug ein, und ziehen Sie die Sicherungs mutter an.
O) Öffnen Sie das Absperrventil.
P) Drücken Sie den Stab Nr. 18978 oder Nr . 18988 nach vorn, und schneiden Sie das Innenge winde im Uhrzeigersinn nach.
Q) Schraub en Sie den Stab ab, und ziehen Sie ihn zurück.
R) Schließen Sie das Absperrventil, und entfernen Si e Werkzeug Nr. 18978.

Ausbauen des defekten Schrader-Kerns

S) Entfernen Sie die Stabgruppe, und s etzen Sie Werkzeug Nr. 18979 oder Nr. 18989 ein. Achten Sie darauf, dass das

Absperrventil geöffnet ist.
T) Stecken Sie den Vier telzollverbinder auf.
U) Drehen Sie den Schrader-Stab gegen den Uhrzeigersinn ein.
V) Drücken Sie weiter auf den gebrochenen oder fes tgefressenen Kern, und drehen Sie ihn, bis er s ich lockert. Ziehen Sie den Stab

zurück.
W) Schließen Sie den Kugelventilgriff durch Dr ehen um 90 Grad.

Garantieerklärung

Ritchie Engineering gewährleistet, d ass Produkte von YELLOW JACKET frei von Material- und Verarbeitungsfehlern sind, welc he die
Lebensdauer des betreffenden Produk ts bei Verwendung für den vorgesehenen Zweck beeintr ächtigen könnten. Ritchie Engineering
repariert oder ersetzt in eigenem Ermessen für schadhaft befundene und innerhalb ei nes Jahres nach Auslieferung eingesandte
Produkte. Die Garantie gilt nicht für Pro dukte, die geändert oder missbraucht worden sind o der lediglich wartungs-bedürftig sind. Die
Kosten für die Rücksendung sind im voraus vom Kunden zu begleichen.

GEBRAUCHSANLEITUNG

A) Montez le raccord rapide femelle sur le r accord mâle 1/4” ou 5/16” du système. Assur ez-vous que le robinet d’arrêt est ouvert.
B) Poussez la tige de retenue vers l’avant, et enfonce z-la dans la tête et dans l'épaulement de la valve Sc hrader. Tournez dans le

sens inverse des aiguilles d’une m ontre jusqu'à ce que la valve Schrader soit sortie.
C) Tirez à fond la tige de retenue. La pression présente dans le système c ontribuera à repousser la valve Schrader.
D) Tournez la poignée du robinet sphérique sur 90° pour fermer le passage.
E) Dévissez l'écrou de retenue et retirez l'assemblage ti ge/écrou et la valve Schrader.

Remplacement de la valve
F) Mettez la valve neuve en place sur l'extrémité de la tige de démontage et insére z l'arrière et le corps de la valve. Serrez l'écr ou de

retenue.
G) Tour nez la poignée du robinet sphérique sur 90° et pous sez la tige de retenue vers l’avant.
H) Tournez dans le sens des aiguilles d’une montre pour serrer la val ve Schrader sur le raccord mâle 1/4”.
I) Débranche z du système.

Pour la mise sous vide ou le remplissage
J) Monte z le tuyau de remplissage ou de mise sous vide.
K) Ouvrez le robinet sphérique et remplissez ou mette z sous vide sans restrictions. (Les modèles 18975 et 18985 comportent un

orifice Schrader 1/4” additionne l. Montez un manomètre à vide micronique sur c et orifice pour obtenir une lecture du vide int erne

du système. Quand vous remplissez un s ystème ou quand vous vérifiez la pr ession dans un système, vous pouvez monter un

collecteur sur cet orifice.
L) Après avoir effectué les opérations d'entretien requises, ferm ez le robinet sphérique. Retirez le tu yau et remontez la valve

Schrader sur le système (F-H).
M) Débranchez du système.

Restauration des filetages de la valve Schrader

N) Enfonc ez l'outil 18978 ou 18988 dans la valve et serr ez l'écrou de retenue.
O) Ouvrez le robinet d'arrêt.
P) Poussez la tige 18978 ou 18988 vers l’avant et tournez dans le sens des aiguilles d’une montre pour former des filetages internes.
Q) Dévissez la tige et retirez-la.
R) Ferm ez le robinet d'arrêt et retirez la tige 18978.

Dépose d'une valve Schrader cassée

S) Retirez l'assemblage de la tige et enfoncez l'outil 18979 ou 18989. Assurez-vous que le robinet d'arrêt est ouvert.
T) Montez sur le raccord mâle 1/4”.
U) Tour nez dans le sens inverse des aiguilles d’une montre pour la mise en place sur la valve Schrader.
V) Continuez à pousser contre la valve cassée/bloquée et tournez jus qu'à ce que la valve se débloque. Retirez l a tige.
W) Tournez la poignée du robinet d’arrêt sur 90° pour le fermer.
X) Dévissez l'écrou de retenue et retirez l'outil 18979 ou 18989.

Informations concernant la garantie

La société Ritchie Engineering garant it les produits YELLOW JACKET contre les défauts de matériaux et le s vices de fabrication qui
pourraient abréger la longévité du prod uit quand celui-ci est utilisé pour l'usage auquel il est destiné. S'i ls s'avèrent défectueux, nous
réparerons ou remplacerons, à notre disc rétion, les produits renvoyés dans un délai d'un an à compter de la date d’expédition de
l’usine. Cette garantit ne couvre pas les produits qui ont été modifiés, soumis à un usage abusif ou renvoyés uniquement pour faire
l'objet d'opérations d'entretien. Les retours d oivent être payés d'avance.

INSTRUCTIONS D'UTILISATION
