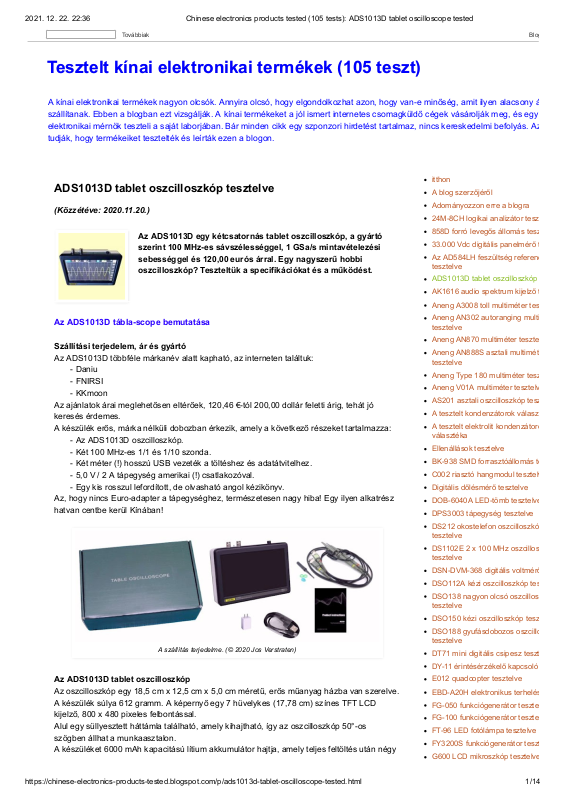

ADS1013D tablet oszcilloszkóp tesztelve

(Közzétéve: 2020.11.20.)

Az ADS1013D egy kétcsatornás tablet oszcilloszkóp, a gyártó szerint 100 MHz-es sávszélességgel, 1 GSa/s mintavételezési sebességgel és 120,00 eurós árral. Egy nagyszerű hobbi oszcilloszkóp? Teszteltük a specifikációkat és a működést.

Szállítási terjedelem, ár és gyártó

Az ADS1013D többféle márkanév alatt kapható, az interneten találtuk:

- Daniu

- FNIRSI

- KKmoon Az ajánlatok árai meglehetősen eltérőek, 120,46 €-tól 200,00 dollár feletti árig, tehát jó keresés érdemes. A készülék erős, márka nélküli dobozban érkezik, amely a következő részeket tartalmazza:

- Az ADS1013D oszcilloszkóp.

- Két 100 MHz-es 1/1 és 1/10 szonda.

- Két méter (!) hosszú USB vezeték a töltéshez és adatátvitelhez.

- 5,0 V / 2 A tápegység amerikai (!) csatlakozóval.

- Egy kis rosszul lefordított, de olvasható angol kézikönyv. Az, hogy nincs Euro-adapter a tápegységhez, természetesen nagy hiba! Egy ilyen alkatrész hatvan centbe kerül Kínában!

Az ADS1013D tablet oszcilloszkóp Az oszcilloszkóp egy 18,5 cm x 12,5 cm x 5,0 cm méretű, erős műanyag házba van szerelve. A készülék súlya 612 gramm. A képernyő egy 7 hüvelykes (17,78 cm) színes TFT LCD kijelző, 800 x 480 pixeles felbontással. Alul egy süllyesztett háttámla található, amely kihajtható, így az oszcilloszkóp 50°-os szögben állhat a munkaasztalon. A készüléket 6000 mAh kapacitású lítium akkumulátor hajtja, amely teljes feltöltés után négy

Az ADS1013D tábla-scope bemutatása

itthon A blog szerzőjéről Adományozzon erre a blogra 24M-8CH logikai analizátor tesz 858D forró levegős állomás tesz

33.000 Vdc digitális panelmérő t Az AD584LH feszültség referenc

tesztelve

ADS1013D tablet oszcilloszkóp

AK1616 audio spektrum kijelző t Aneng A3008 toll multiméter tes Aneng AN302 autoranging multi

tesztelve Aneng AN870 multiméter teszte Aneng AN888S asztali multimét

tesztelve Aneng Type 180 multiméter tesz Aneng V01A multiméter tesztelv AS201 asztali oszcilloszkóp tesz A tesztelt kondenzátorok válasz A tesztelt elektrolit kondenzátoro

választéka Ellenállások tesztelve BK-938 SMD forrasztóállomás te C002 riasztó hangmodul tesztelv Digitális dőlésmérő tesztelve DOB-6040A LED-tömb tesztelve DPS3003 tápegység tesztelve DS212 okostelefon oszcilloszkó

tesztelve DS1102E 2 x 100 MHz oszcillos

tesztelve DSN-DVM-368 digitális voltmérő DSO112A kézi oszcilloszkóp tes DSO138 nagyon olcsó oszcillos

tesztelve DSO150 kézi oszcilloszkóp tesz DSO188 gyufásdobozos oszcillo

tesztelve DT71 mini digitális csipesz teszt DY-11 érintésérzékelő kapcsoló E012 quadcopter tesztelve EBD-A20H elektronikus terhelés FG-050 funkciógenerátor teszte FG-100 funkciógenerátor teszte FT-96 LED fotólámpa tesztelve FY3200S funkciógenerátor teszt G600 LCD mikroszkóp tesztelve

Továbbiak Blog

2021. 12. 22. 22:36

Chinese electronics products tested (105 tests): ADS1013D tablet oscilloscope tested

https://chinese-electronics-products-tested.blogspot.com/p/ads1013d-tablet-oscilloscope-tested.html

2/14

órás működési időt garantál. A teljesen lemerült akkumulátor feltöltése öt órát vesz igénybe.

A csatlakozások Minden csatlakozás és a be-/kikapcsoló gomb a ház tetején található. Az alábbi képen balról jobbra látható:

- BNC csatlakozó az 1. csatornához.

- 1 kHz-es négyszöghullámú érintkező (a mérőszondák beállításához).

- BNC csatlakozó a 2. csatornához.

- Piros LED, amely az akkumulátor töltése közben világít.

- Zöld LED, amely akkor világít, ha az akkumulátor megtelt.

- Micro-B USB csatlakozó a töltőkábel csatlakoztatásához.

- Be-/kikapcsoló gomb.

Az oszcilloszkóp szondák A két oszcilloszkóp szonda a szabványos olcsó szondák, amelyeket minden kínai oszcilloszkóphoz szállítanak. A rugalmas kábel körülbelül 120 cm hosszú. A szondán található tolókapcsolóval válthat 1/1 vagy 1/10 csillapítás között. A BNC csatlakozónál található állítócsavar segítségével a beépített csillapítót kapacitívan kompenzálhatja az 1 kHz-es négyszöghullámmal. Mivel a kábel meglehetősen nagy kapacitással rendelkezik, a sávszélesség az 1/1 pozícióban csak 5 MHz-ben van megadva. Ha magasabb frekvenciájú jeleket kell mérni, akkor a szondát 1/10 pozícióban kell használni. Mivel a készülék maximális érzékenysége 50 mV/div, ez azt jelenti, hogy az ilyen méréseknél az érzékenység 0,5 V/div-re csökken. Ez természetesen meglehetősen alacsony érték egy univerzálisan használható oszcilloszkóp esetében.

Az ADS1013D specifikációi A gyártó a következő specifikációkat garantálja:

- Analóg sávszélesség: 2 x 100 MHz

Az ADS1013D oszcilloszkóp megjelenése. (© Banggood)

A készülék felső oldala. (© Banggood)

A mellékelt oszcilloszkóp szondák. (© Banggood)

GD-SC02 panorámás és dönthe kamera tesztelve

A Geekcreit FM rádiókészlet tes Geekcreit LM317 tápegység tes GLPS1502C tápegység tesztelv HC-SR04 ultrahangos modul tes HC-SR501 mozgásérzékelő tesz Hesai 30 V ~ 3 A tápegység kés

tesztelve Hiland M8 alkatrésztesztelő kés

tesztelve Hiland többszörös kimeneti tápm

tesztelve HV-1 nagyfeszültségű öngyújtó

tesztelve A HW-637 fokozó hatásátalakító ICL8038 funkciógenerátor készl

tesztelve Infravörös riasztókészlet tesztelv J2354 120 W-os reosztát teszte JDT2410 PWM tápegység teszt King-Serry 433 MHz vezeték né

távkapcsoló tesztelve KTNNKG vezeték nélküli kapcso

tesztelve Lézerhárfa barkácskészlet teszt LDTR-WG0222 indukciós fűtés LM1036N előerősítő tesztelve LW-322D digitális mV és dB mé

tesztelve MAX038 funkciógenerátor készl

tesztelve A Mayitr teljesítményszabályozó MDP-P905 digitális tápegység te MDS8207 multiméter/oszcilloszk

tesztelve Kínából származó mérővezetéke

tesztelve Fémdetektor készlet tesztelve MK-168 tranzisztor tesztelő tesz Mustool MT77 multiméter teszte Mustool MT92 multiméter teszte NPS-1601 tápegység tesztelve OSC482X USB oszcilloszkóp te Az OSC482X oszcilloszkóp-kieg

tesztelve Szegény ember tápegysége tes PS-1501A lineáris tápegység tes RC-5 hőmérséklet logger teszte RD6006 tápegység tesztelve RDA5807 digitális FM rádió kész

tesztelve Ellenállás Decade Board tesztel Ruideng 33V-3A paneles mérő t S-150-12 tápegység tesztelve Science Action Lab Kit tesztelve SMD-5050 RGB LED szalag tes Sonoff S20 WiFi aljzat tesztelve A Sonoff WiFi Smart Switch tesz SPS-H305 laboratóriumi tápegy

tesztelve TC1 többfunkciós teszter teszte

2021. 12. 22. 22:36

Chinese electronics products tested (105 tests): ADS1013D tablet oscilloscope tested

https://chinese-electronics-products-tested.blogspot.com/p/ads1013d-tablet-oscilloscope-tested.html

3/14

- Csatornák száma: 2

- Bemeneti ellenállás: 1 MΩ

- Bemeneti kapacitás: nincs megadva

- Csatolási mód: AC ~ DC

- Maximális feszültség: 40 V (1/1 szonda), 400 V (1/10 szonda)

- Szonda kompenzáció: 1x ~ 10x ~ 100x

- ADC felbontás: 8 bit

- Valós idejű mintavételi sebesség: 1 GSa/s

- Függőleges érzékenység: 7 tartomány, 50 mV/oszt. ~ 5 V/oszt.

- Alapidőtartomány : 30 tartomány, 50 s/oszt. ~ 10 ns/oszt.

- Felfutási idő: kevesebb, mint 3 ns

- Feszültségmérés pontossága: ±2,0 %

- Frekvencia mérések pontossága: ±0,01 %

- Memória tartomány: 240 kb

- Trigger mód: egyszeri ~ normál ~ automatikus

- Triggerelés: felfutó él ~ lefutó él

- FFT elemzés: igen

- Automatikus beállítás: igen

- Kimerevítési mód: igen

- USB interfész: igen, külső meghajtóként olvasható

- X/Y mód (Lissajous): igen

- Kurzormérés: feszültség ~ idő ~ frekvencia

- Tárkapacitás: 1 GB (1000 képernyőkép)

- Numerikus adatok: 12 csatornánként

- Érintőképernyő: kapacitív, kattintson és csúsztasson

Az oszcilloszkóp képernyője Az alábbi képen az ADS1013D képernyője látható. A kijelző négy zónára van osztva. A képernyő tetején számos színes terület található, amelyekre kattintva megnyithat egy menüt. A jobb oldalon számos szöveg található egy parancslistában, amelyekre rákattinthat, és amelyek műveletet eredményeznek. A képernyő alján mindkét csatornánál aktivált paraméterek számértékei láthatók. A képernyő oszcillogramos részében négy nyilat fog látni, amelyeket ujjával fel-le vagy előrehátra húzhat. A bal oldali sárga és kék nyilak mindkét jel nullavonalát mozgatják fel és le. A jobb oldali zöld nyíl határozza meg a triggerszintet a két jel egyikén. A felső zöld nyíl a tárolt minták képernyőn megjelenő részét jelöli ki. Ez ideális, ha például egyetlen szűk impulzust mért. Ezután gyorsan görgetheti a teljes memóriát az impulzus keresésére.

Az ADS1013D használata nagyon egyszerű. Kapcsolja be a készüléket a felül lévő nyomógombbal, csatlakoztassa mindkét jelet a BNC csatlakozókhoz, és kattintson az ' AUTO SET ' szövegre

Együttműködés az ADS1013D-vel

TEMPer2 USB hőmérséklet logg tesztelve

Tesla generátorkészlet tesztelve TM-902C hőelemes mérő teszte TW-01 visszaszámláló tesztelve UA6013L kapacitásmérő tesztel Ultrahangos távolságmérő kész

tesztelve USB Boost kábel tesztelve UT320A hőelem mérő tesztelve UTG9005C-II funkciógenerátor t V68 és C68 panelmérők tesztelv VoltOTG Android feszültségnap

tesztelve W1209 hőmérséklet szabályozó XDM1041 asztali multiméter tes XH-M229 ATX breakout kártya t XR2206 funkciógenerátor készle

tesztelve A Yihua 938D SMD forrasztócsi

felülvizsgálta YS-5V1ASZD 5 Vdc táp tesztelv YSJ-120S chipcorder modul tes ZD-99 forrasztóállomás tesztelv ZPB30A elektronikus terhelés te ZS-X4B PWM teljesítményszabá

tesztelve

2021. 12. 22. 22:36

Chinese electronics products tested (105 tests): ADS1013D tablet oscilloscope tested

https://chinese-electronics-products-tested.blogspot.com/p/ads1013d-tablet-oscilloscope-tested.html

4/14

. Ezután számos relé váltást fog hallani, és egy vagy két másodperc múlva az oszcillogramok megjelennek a képernyőn. Előfordul, hogy az ' AUTO SET ' nem tudja a legkönnyebben értelmezhető módon megjeleníteni a képet a képernyőn, ezért kézzel kell beállítani az érzékenységet és/vagy az időalapot.

Az időalap és az érzékenység kézi beállítása Az időalap manuális beállítása a legegyszerűbb. Kattintson bárhová a képernyő bal felében az időalap lassításához, kattintson bárhová a képernyő jobb felében az időalap felgyorsításához. A legtöbb olcsó kínai oszcilloszkóphoz hasonlóan az ADS1013D is nagy, de nem praktikus alapidőtartománnyal rendelkezik. 30 tartomány közül választhat 50 s/div és 10 ns/div között az ismert 1/2/5 arányban. Kétségtelen, hogy aligha fogja használni a tíz leglassabb sebességet! A 10 ns/div leggyorsabb beállítás valójában túl lassú egy 100 MHzes oszcilloszkóphoz. Ha 100 MHz-es jelet csatlakoztat a bemenetre, tizenhárom pontot lát a képernyőn a leggyorsabb beállítással. A jel részletes tanulmányozása ekkor nem lehetséges. Az érzékenység kézi beállítása némileg eltér. Kattintson a " CTRL " szövegre' a képernyő jobb felső sarkában. A képernyő jobb oldali parancslistájának tartalma megváltozik, az alábbi ábrán látható módon. Négy kattintható szimbólum „ V+ ” és „ V- ” látható mindkét csatorna érzékenységének beállításához. Kész? Ezután kattintson újra a ' CTRL ' szövegre , és újra megjelenik a parancslista normál tartalma.

Nagyon rossz érzékenység Az ADS1013D egyébként nem túl érzékeny. Az 50 mV/div maximális érzékenység nem elegendő egy univerzális oszcilloszkóphoz. Ha a szondák 1/10-es helyzetével dolgozunk, akkor a maximális érzékenység akár 0,5 V/div, és ez nem túl jó. Összehasonlításképpen: egy nem professzionális asztali oszcilloszkóp, mint például a Hantek DSO5102P, maximális érzékenysége 1 mV/div. Ezen a ponton ennek az oszcilloszkópnak a tervezői egyértelműen elszalasztották a lehetőséget egy univerzális használható eszköz tervezésére! A két csatorna alapbeállításai A ' CH1 ' vagy ' CH2 ' gombokra kattintva az alábbi ablak jelenik meg a képernyőn. Ebben az ablakban a két csatorna négy tulajdonságát határozhatja meg:

nyitott CH: A kérdéses csatorna aktiválva van.

nyitott FFT: FFT-elemzést alkalmaz a jelre (lásd később).

csatolás: A jelen lévő egyenfeszültség megjelenik (DC) vagy nem (AC).

szonda mód: A numerikus feszültségmérések figyelembe veszik a szonda csillapítását. Ha a

2021. 12. 22. 22:36

Chinese electronics products tested (105 tests): ADS1013D tablet oscilloscope tested

https://chinese-electronics-products-tested.blogspot.com/p/ads1013d-tablet-oscilloscope-tested.html

5/14

szondát '1/10' pozícióba állítja, itt a '10x' opciót kell kiválasztania.

Kioldás beállítása A 'T' gombra kattintva beállíthatja a triggerelés módját:

trig mode: Választhat a három standard mód közül: „ auto ”, „ normál ” vagy „ egyszeri ”. Az automatikus trigger mód a standard mód, és a legtöbb esetben kiválasztható. Mivel az ADS1013D nagyon kevés kioldási lehetőséget kínál, az „ auto ” és a „ normál ” módok közötti különbség nem egyértelmű. Az „ egyszeri ” mód akkor van kiválasztva, ha olyan jelre vár, amely csak egyszer vagy rendszertelenül jelenik meg. Az oszcilloszkóp csak a jel megjelenésekor kezdi meg a jel mintavételezését.

trig edge: Triggerek a jel pozitív (növekvő) vagy negatív (eső) élén.

trig CH: Triggerek az 1. vagy 2. csatornán.

A 'MÉRÉSEK' menü A képernyő jobb oldalán található ' MÉRÉSEK ' gombra kattintva az alábbi ablak jelenik meg a kijelzőn. Legfeljebb tizenkét olyan paramétert választhat ki, amelyek számértékét a képernyőn szeretné látni: V PP , V P , V max , V min , V avg , V rms , Freq, Duty+, Duty-, Time+,

2021. 12. 22. 22:36

Chinese electronics products tested (105 tests): ADS1013D tablet oscilloscope tested

https://chinese-electronics-products-tested.blogspot.com/p/ads1013d-tablet-oscilloscope-tested.html

6/14

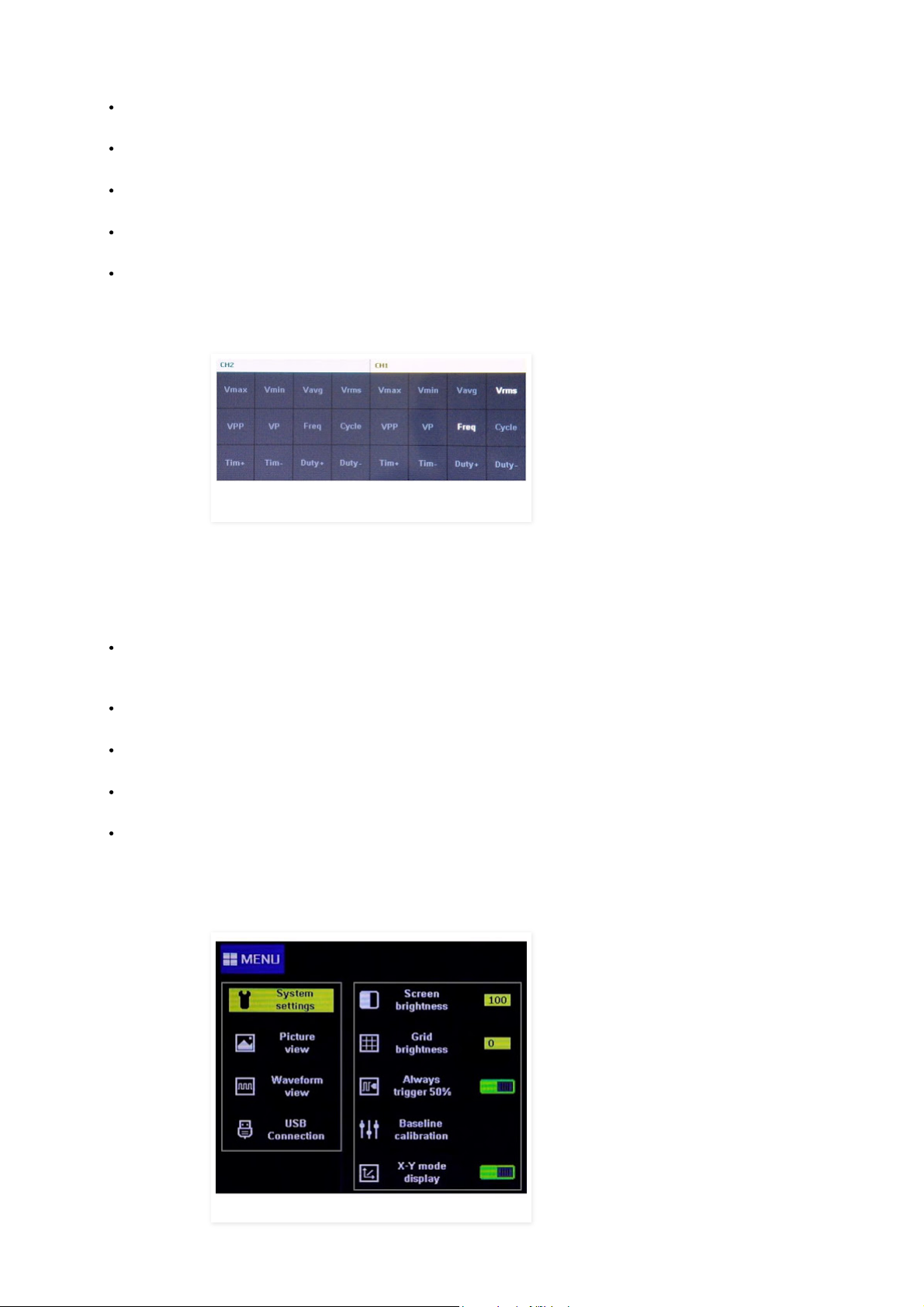

Time-, Cycle. Ezen paraméterek némelyike meglehetősen lényegtelen, és valószínűleg soha nem fogja látni őket. A hasznos specifikációk a következők:

V rms : A feszültség négyzetes középértéke voltban.

V PP : A jel csúcstól csúcsig értéke voltban.

Freq: A jel frekvenciája hertzben.

Ciklus: A jel időtartama másodpercben.

Duty+: A jel be- és kikapcsolási aránya (felhasználási ciklus) százalékban. Ha ismeri a 'Duty+'-t, akkor természetesen ismeri a 'Duty-'-t is.

Az ADS1013D 'Rendszerbeállításai' Miután a bal felső sarokban található kék ' MENÜ ' gombra kattintott, az alábbi ábrán látható bal oldali ablak jelenik meg. Kattintson a „ Rendszerbeállítások ” elemre a jobb oldali ablak megnyitásához. Ebben az almenüben az öt lehetőség teljesen egyértelmű:

Képernyő fényereje: Miután erre az opcióra kattintott, megjelenik egy csúszó potenciométer a képernyő intenzitásának beállításához.

Rács fényereje: Ugyanez a történet, de most a képernyőn látható rács intenzitására.

Mindig 50% trigger: Az oszcilloszkóp mindig a jel csúcstól csúcsig értékének felénél triggerel.

Alapvonali kalibráció: Biztosítja, hogy a két nyíl (1 és 2) függőleges helyzete 0 V-nak felel meg.

XY mód kijelzés: A bemeneteken lévő két feszültség X/Y koordinátarendszerben jelenik meg. Ennek eredményeként a híres Lissajous alakzatok a képernyőn lehetővé teszik a két jel közötti frekvencia és fázis kapcsolat megjelenítését.

A képernyőn látni kívánt numerikus adatok kiválasztása.

2021. 12. 22. 22:36

Chinese electronics products tested (105 tests): ADS1013D tablet oscilloscope tested

https://chinese-electronics-products-tested.blogspot.com/p/ads1013d-tablet-oscilloscope-tested.html

7/14

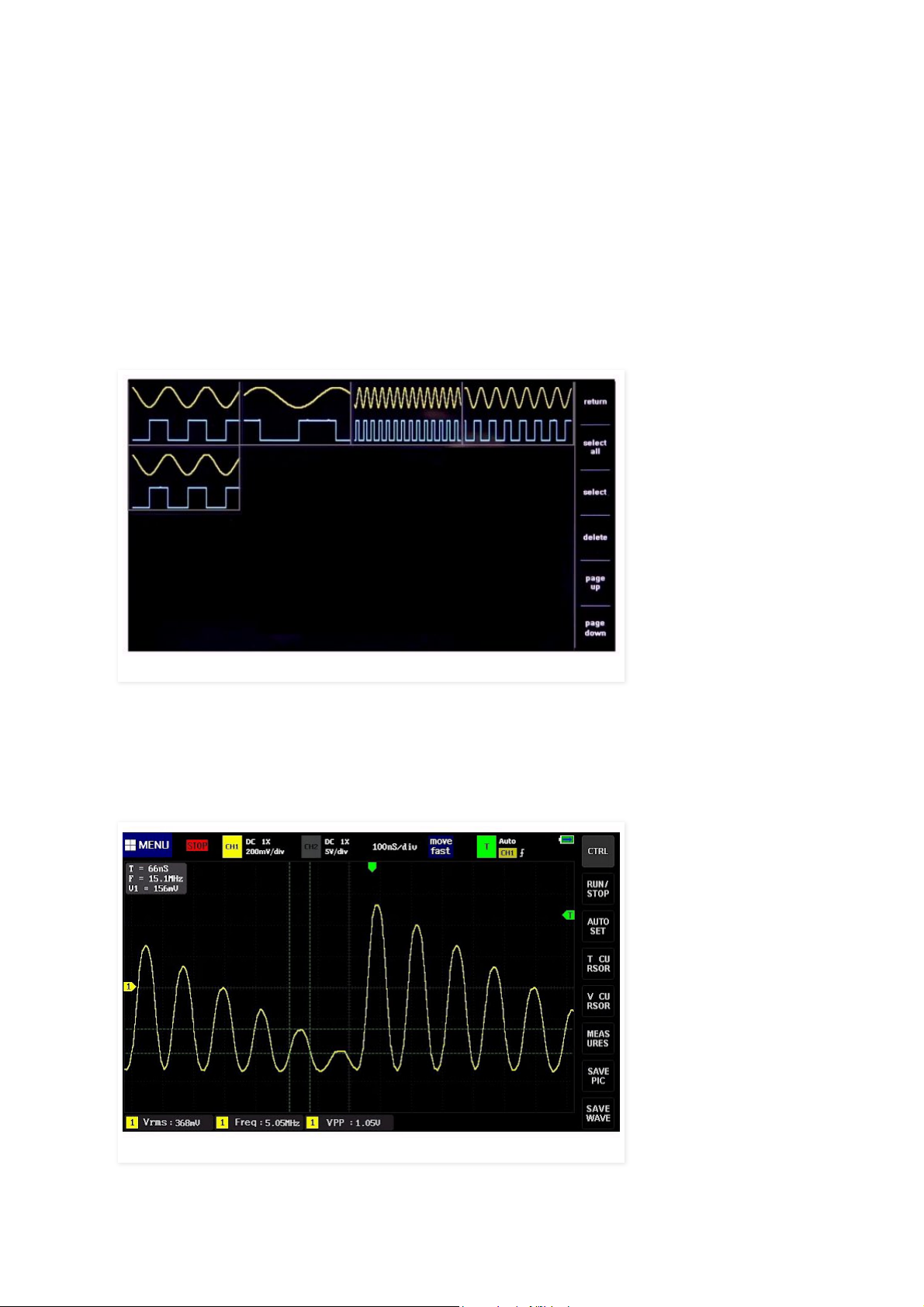

Képnézet és Hullámforma nézet A jobb oldali parancslista a két opciót tartalmazza: ' SAVE PIC ' és ' SAVE WAVE '. Mindkét lehetőség lehetővé teszi a pillanatnyi kép tárolását az oszcilloszkóp memóriájában. A „ Képnézet ” funkcióval statikus tárolás történik. Fénykép készül a képernyőről, és ez a kép mentésre kerül. A „ Hullámforma nézet ” dinamikus tárolást hajt végre. Ezután újra manipulálhatja az elmentett jelet, mintha az valamelyik bemeneten jelen lenne. Például beállíthatja az érzékenységet és az időalapot a ' SAVE WAVE ' gomb megnyomásakor aktív értékektől eltérő értékekre . Ehhez a tárolóhoz nem kevesebb, mint 1 GB memória áll rendelkezésre, ami átlagosan 1000 kép vagy hullám tárolására alkalmas. Ha a főmenüben a ' Kép nézet ' vagy ' Hullámforma nézet ' opciókra kattint, az összes mentett képernyőkép miniatűrökben jelenik meg az alábbiak szerint. Ebben a példában öt kép van tárolva a memóriában. A jobb oldali oszlopban található hat parancs funkciója egyértelmű, és nem igényel további magyarázatot. Az egyik kép vagy hullám megnyitható rákattintással. A kiválasztott kép újra megjelenik az oszcilloszkóp normál képernyőjén.

Mérés a kurzorokkal A ' T CURSOR ' és ' V CURSOR ' opciókkal két függőleges és két vízszintes kurzort helyez el a képen, amelyeket az ujjával mozgathat. Ilyen módon például meghatározhatja egy impulzus felfutási idejét vagy a rajta lévő túllövést. A kurzorok közötti idő és/vagy feszültség értékei egy keretben (bal felső sarokban) jelennek meg a képen.

Gyors mozgás / lassú mozgás Ebben az összefüggésben hasznos lehet kiemelni, hogy beállíthatja azt a sebességet, amellyel a képernyő reagál az ujjmozdulatokra. A képernyő tetején a „ gyors mozgás ”

2021. 12. 22. 22:36

Chinese electronics products tested (105 tests): ADS1013D tablet oscilloscope tested

https://chinese-electronics-products-tested.blogspot.com/p/ads1013d-tablet-oscilloscope-tested.html

8/14

szöveg látható . Ezzel az alapértelmezett beállítással a képernyő egyenként követi az ujjának mozgását a kijelzőn. Ha az ujját egy centiméterrel mozgatja, a kép is egy centimétert fog elmozdulni. Ha ez túl gyorsan történik, kattintson a „ gyors mozgás ” gombra . A szöveg a következőre változik: „ mozogjon lassan ”. Mostantól a képernyő sokkal lassabban követi az ujj mozgását, így pontosabban tudja pozícionálni a kurzorvonalakat.

USB-csatlakozás A főmenü utolsó opciója lehetővé teszi az oszcilloszkóp memóriájában tárolt képek számítógépre másolását további szerkesztés céljából. Csatlakoztassa az ADS1013D-t a mellékelt USB-kábellel számítógépe USB-portjához. Kattintson a főmenüben az „ USB- csatlakozás ” lehetőségre. A képernyő az alábbi ikonra változik. A Windows Intézőben az oszcilloszkóp most " Cserélhető lemezként " jelenik meg, és az összes mentett " Képet " BMP-fájlként kéri le. Ezeket a merevlemezre másolhatja, és átkonvertálja a gyakoribb JPG formátumba. Lépjen ki ebből a lehetőségből az alábbi képen látható „ BE/KI ” gombra kattintva.

Videó: az ADS1013D működése Hogy bemutassuk, milyen egyszerű az oszcilloszkóp kezelése, az alábbi videót a cloud.video.taobao.com webhelyről másoltuk ki. Hat és fél perc játék ezzel a nagyszerű készülékkel!

Könnyen hozzáférhető PCB A ház mindkét része mindössze öt kis csavarral van összekötve. A csavarok eltávolítása után a ház mindkét részét szét lehet húzni, és kiderül, hogy az összes elektronika egy nagy PCBn van, amely kitölti a teljes burkolatot, lásd az alábbi képet. A zöld körökben lévő számok természetesen nem a NYÁK-on vannak, de a chipek azonosításához hozzáadtuk őket, olvass tovább. Az akkumulátor a ház hátuljára van ragasztva, és egy kis kábellel csatlakozik a PCB-hez. Az első dolog, amit észre kell venni, hogy a PCB-n egyáltalán nincs árnyékolás. A legtöbb digitális oszcilloszkópban a két bemeneti áramkört gondosan leárnyékolják fémlemezekkel, hogy megakadályozzák az interferencia jelek felvételét a digitális részből. Előfordulhat, hogy ez nem szükséges a csak 50 mV/div érzékenységű készülékeknél. A PCB és a kijelző között azonban van egy fém pajzs.

Az ADS1013D a számítógép külső meghajtójává válik.

Az elektronika az ADS1013D-ben

2021. 12. 22. 22:36

Chinese electronics products tested (105 tests): ADS1013D tablet oscilloscope tested

https://chinese-electronics-products-tested.blogspot.com/p/ads1013d-tablet-oscilloscope-tested.html

9/14

Képtárolás memóriakártyán Az első dolog, amit észrevesz, nagyjából a nyomat közepén, egy fém tartó a memóriakártya számára. Ebben a tartóban valóban van egy kártya, és nyilvánvaló, hogy az 1000 kép ezen a kártyán van tárolva.

A chipek azonosítása Nyilvánvalóan azt szeretnénk tudni, hogy milyen chipek vannak egy készülékben. Sikerült azonosítani a legtöbb IC-t, lásd a zöld körökben lévő számokat:

1 A NanJing Top Power ASIC Corp. két darab TP4058-a szabályozza a lítium-ion akkumulátor töltését. Egy chip 600 mA töltőáramot képes leadni.

2 Egy SPX29302T5 a Sipextől, ez egy 5 V ~ 3 A alacsony feszültségű stabilizátor.

3 Az AMS1117 egy 3,3 V ~ 1 A alacsony feszültségű stabilizátor.

4 A TPS61040, ez egy fokozatos boost-konverter, amely valószínűleg biztosítja a feszültséget a kijelző számára.

5 Sajnos ezen a chipen lévő kódot nem lehet megfejteni.

6 Ez egy F1C100S, az Allwinner Tech legújabb generációjának ARM9 processzora. Az a furcsa, hogy az adatlap szerint ezt a processzort videó és hang processzornak szánják.

7 Az Altera Cyclone IV, egy FPGA vagy " Field Programmable Gate Array ". Egy ilyen áramkör több ezer programozható logikai komponensből áll. Ezek logikai függvényekként programozhatók, például ÉS, XOR és így tovább.

8 Két AD9288 típusú ADC, amelyek mintát vesznek a két analóg bemeneti jelből. Mindegyik chip két egyforma, 8 bit széles ADC-t tartalmaz, 100 MSa/s maximális mintavételezési sebességgel. Nehéz megérteni, hogy az ilyen chipek hogyan

tudnak 1 GSa/s-os valós idejű mintavételezési sebességet elérni, ahogy a gyártó állítja. Ha egy chipben mindkét ADC ugyanazt a jelet veszi párhuzamosan

fáziseltolásos órajellel, akkor a mintavételezési frekvencia 200 MSa/s. A hardveres mintavételezési sebesség ezért valószínűleg sokkal alacsonyabb, és a szoftveren keresztül túlmintavételezési algoritmust alkalmaznak. Ez nem kivételes, a legtöbb digitális oszcilloszkóp ezt a trükköt használja. De ne nevezd "

valós idejűnek "!

2021. 12. 22. 22:36

Chinese electronics products tested (105 tests): ADS1013D tablet oscilloscope tested

https://chinese-electronics-products-tested.blogspot.com/p/ads1013d-tablet-oscilloscope-tested.html

10/14

9 Ez egy 16 MB-os W25Q16 típusú flash memória a Winbondtól. A legvalószínűbb, hogy az oszcilloszkóp firmware-jét tartalmazza. A chiptől jobbra számos pad található, ahol kétségtelenül programozó csatlakozót lehet telepíteni.

10 Két darab BU4317G-TR a Rohm Semiconductortól. Ezek feszültségérzékelők, amelyek valószínűleg szerepet játszanak a bemenetek feszültségszintjének észlelésében, és a firmware-en keresztül vezérlik a bemeneti csillapítókban lévő 2 x 3 reléket (a fehér részeket).

Üzemidő teljes akkumulátortöltés mellett A specifikációk szerint teljes akkumulátortöltéssel négy órát dolgozhat. A gyakorlatban ez még sokkal több. Addig töltöttük az akkumulátort, amíg a zöld LED ki nem gyulladt. Ezt követően a töltőt leválasztották, és az oszcilloszkópot folyamatosan használatban tartották. Az ADS1013D csak hat óra negyven perc után állt le hirtelen.

A HF jelekből származó interferencia Mivel keveset tettek az árnyékolással, kíváncsiak voltunk a digitális részekből érkező HF jelek lehetséges interferenciáira. Ha mindkét bemenet nyitva van, mindkét érzékenység 50 mV/div. Két egyenes vonal jelenik meg a képernyőn mindenféle interferencia vagy zaj nélkül.

Az analóg sávszélesség

A specifikációk szerint az analóg sávszélesség 2 x 100 MHz. Ezt a specifikációt különböző felülvizsgálatok megkérdőjelezték, de bizonyítékok nélkül. Ezért ezt a fontos specifikációt a Marconi TF2015 nagyfrekvenciás szinuszgenerátorunk jelének forrásként való felhasználásával teszteltük. Állandó jelet biztosít 100 MHz-ig ± 1 dB-en belül. 10 MHz-es szinuszhullámot alkalmaztunk az oszcilloszkópon, és a képernyőn a jel pozitív és negatív csúcsait jelöltük a két vízszintes kurzorral, melyeket az alábbi ábrákon zöld színnel mutatunk be. Ezt követően a TF2015 frekvenciáját 25 MHz-re, 50 MHz-re és 100 MHz-re növeltük. A képernyőképeken látható, hogy a képernyőn megjelenő jel amplitúdója milyen gyorsan csökken. Tehát egyáltalán nincs 100 MHz-es sávszélesség!Ha egy oszcilloszkóp sávszélessége az a frekvencia, amelynél az amplitúdó 3 dB-lel csökkent, akkor az ADS1013D valós sávszélessége valahol 20 MHz körül lesz. Egyébként észrevehető, hogy a szinuszhullámok nagyon szépen jelennek meg a képernyőn anélkül, hogy zavarnák őket a hírhedt kvantálási műtermékek. A 100 MHz-es jel is, bár nagyon gyenge, mégis könnyen értelmezhető és szép formája van.

Az ADS1013D a próbapadon

2021. 12. 22. 22:36

Chinese electronics products tested (105 tests): ADS1013D tablet oscilloscope tested

https://chinese-electronics-products-tested.blogspot.com/p/ads1013d-tablet-oscilloscope-tested.html

11/14

Frekvenciamérés pontossága A fenti képen az is látható, hogy az ADS1013D mennyire jól méri a bemeneti jel frekvenciáját. Nincs okunk panaszra, még a 100 MHz-es jel frekvenciája is ' Freq : 100MHz'- ként jelenik meg . Azonban meg kell jegyezni, hogy a frekvencia csak három számjeggyel jelenik meg. A megadott ±0,01 %-os pontosság tehát valós érték.

A váltakozó feszültség mérésének pontossága Az ADS1013D képes egy váltakozó feszültség effektív értékének mérésére meghatározott ±2,0 %-os pontossággal. Ezt úgy ellenőriztük, hogy az oszcilloszkóp bemenetére 1 kHz-es frekvenciájú, pontosan beállított effektív értékű szinuszhullámú jeleket juttattunk. Az " AUTO SET " -en keresztülA készülék minden méréshez meghatározta a legjobb beállításait. Az eredményeket az alábbi táblázat foglalja össze. A vizsgált minta nem mindig felel meg a megadott pontosságnak. A jel alakjának szinuszról négyzetre vagy háromszögre váltása kevéssé változtatja meg az oszcilloszkóp által megjelenített effektív értéket. Szóval ez kiváló!

Négyszöghullámok megjelenítése A négyszöghullámok megjelenítésének teszteléséhez 5 MHz-es TTL jelet csatlakoztatunk mind a Hantek DSO5102P, mind az ADS1013D készülékünkhöz. A két eredményt az alábbi ábrán láthatja. Nyilvánvaló, hogy az ADS1013D sokkal rosszabb felfutási idővel rendelkezik, mint a DSO5102P.

A felfutási idő mérése Ezért nem hiszünk a megadott 3 ns-os felfutási időben. Ennek a gyanúnak a megerősítésére

Szinuszhullámok azonos amplitúdójú 10 MHz, 25 MHz, 50 MHz és 100 MHz.

A váltakozó áramú feszültségek mérésének pontossága.

2021. 12. 22. 22:36

Chinese electronics products tested (105 tests): ADS1013D tablet oscilloscope tested

https://chinese-electronics-products-tested.blogspot.com/p/ads1013d-tablet-oscilloscope-tested.html

12/14

nagyon gyors impulzust alkalmaztunk mindkét oszcilloszkópon, és a vízszintes és függőleges kurzorral mértük az impulzus felfutási idejét. Az alábbi oszcillogramon láthatja az ADS1013D eredményét. A felfutási időt körülbelül 21,2 ns-nak mérték. Összehasonlításképpen: ugyanez a mérés a DSO5102P-n körülbelül 3,9 ns értéket adott!

Kioldás keskeny impulzusokra Az oszcilloszkóp fontos tulajdonsága, hogy nagyon szűk impulzusokra is képes kiváltani. Ennek tesztelésére létrehoztunk egy ilyen impulzust 100 kHz-es frekvenciával és 1%-os munkaciklussal. Az alábbi képen a bal oldalon a DSO5102P-n lévő kép látható, a jobb oldalon pedig az ADS1013D-n ugyanaz az impulzus. Ez az oszcilloszkóp kiválóan indít ilyen szűk impulzusokat! A numerikus feszültség- és frekvenciamérések azonban nem működnek.

Gyors Fourier-transzformáció A legolcsóbbtól a legdrágábbig minden digitális oszcilloszkópnak lehetősége van FFT elemzést végezni a bemeneti jelen. A szoftver ezután megvizsgálja, hogy mely harmonikus frekvenciák vannak jelen a bemeneti jelben, és megvizsgálja ezen harmonikusok közötti amplitúdó-viszonyokat. Az eredmények grafikonon jelennek meg. Az összes olcsó

oszcilloszkóppal ez a funkció teljesen használhatatlan, és az ADS1013D sem kivétel.

Az alábbi oszcillogramon egy 1 kHz-es négyszöghullám FFT elemzését mutattuk be. A lila FFT elemzés nem mozgatható a képernyőn, és nem is nagyítható vagy kicsinyíthető. Ráadásul hiányoznak a mérlegek, így nem tudod, mit látsz. Egyszóval egy teljesen használhatatlan funkció, semmiféle gyakorlati alkalmazás nélkül.

2021. 12. 22. 22:36

Chinese electronics products tested (105 tests): ADS1013D tablet oscilloscope tested

https://chinese-electronics-products-tested.blogspot.com/p/ads1013d-tablet-oscilloscope-tested.html

13/14

XY módú megjelenítés Ebben az üzemmódban a képernyőt függőleges és vízszintes tengellyel rendelkező kijelzőrendszernek kell tekintenie. Az első csatorna a vízszintes x-tengelyt, a második a függőleges y-tengelyt vezérli. Ha mindkét bemenetre két egyenfeszültséget csatlakoztat, akkor csak egy pont jelenik meg a képernyőn mindkét bemenet feszültsége által megadott x és y koordinátákkal. Ha mindkét bemenetre azonos frekvenciájú szinuszfeszültséget alkalmaz, akkor vonalak, körök és ellipszisek jelennek meg a képernyőn. Ezeknek a képeknek az alakja nemcsak a szinuszfeszültségek nagyságától, hanem azok fázisviszonyától is függ. Ha mindkét bemenetre különböző frekvenciájú szinuszfeszültségeket kapcsolunk, akkor mindenféle bonyolult görbék megjelennek a képernyőn. A képernyőn megjelenő görbéket Jules Antoine Lissajous (1822-1880) után Lissajous- figuráknak nevezik . Ezeket az alakzatokat úgy kapta meg, hogy egymás után egymás után verte vissza a fényt két, egymásra merőlegesen elhelyezett hangvillára erősített tükörön keresztül. Az ADS1013D ebben a módban is nagyon jól működik, ahogy az alábbi oszcillogram is mutatja. Az ellipszis azt bizonyítja, hogy a két jel azonos frekvenciájú, ebben a példában 1,230 kHz.

Nyilvánvaló, hogy az ADS1013D nem felel meg a specifikációk egy részének. A sávszélesség, a felfutási idő és a mintavételezési frekvencia mért értékei sokkal rosszabbak a megadottnál. Az érzékenység (50 mV/div) és az időalap (10 ns/div) értékei valójában túl

Véleményünk az ADS1013D-ről

2021. 12. 22. 22:36

Chinese electronics products tested (105 tests): ADS1013D tablet oscilloscope tested

https://chinese-electronics-products-tested.blogspot.com/p/ads1013d-tablet-oscilloscope-tested.html

14/14

itthon

magasak és túl alacsonyak ahhoz, hogy egy univerzális oszcilloszkópot minden laboratóriumi mérési feladathoz használni lehessen.

De egy hobbitechnikusnak vagy diáknak szüksége van 100 MHz-es sávszélességre és 3 nsos felfutási időre? Nem, egyáltalán nem! Az ADS1013D kiváló alternatíva az ADS1013D azon elektronikai hobbi számára, aki nem hajlandó néhány száz eurót költeni egy teljes értékű asztali oszcilloszkópra, amely a mérési munkák 95%-ára használható. Még az a szerviztechnikus is értékelni fogja ennek a praktikus oszcilloszkópnak a kis méretét, alacsony árát és akkumulátor-teljesítményét, aki nem akar nagy és drága asztali eszközt húzni.

(Banggood szponzori hirdetés)

DANIU ADS1013D 2 x 100 MHz tablet oszcilloszkóp

YEAPOOK ADS1013D User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
